Правила установки и выбора электрокотла для отопления частного дома

Основной процесс

Устанавливаем агрегат

Для начала необходимо установить электрический котел в помещении. Как мы уже говорили, агрегат может быть напольный и настенный. В первом случае в комплекте идет специальная подставка, на которую и производится «посадка».

Для того, чтобы повесить котел на стене, необходимо подготовить анкера с дюбелями и дрель с подходящим сверлом. Сначала размечаем стену с помощью рулетки и маркера. Отверстия должны размещаться идеально ровно в горизонтальной плоскости. Далее высверливаем размеченные места, забиваем в них дюбеля и вкручиваем анкера. После того как анкер плотно засядет внутри стены, можно подвесить электрокотел.

Обращаем Ваше внимание на то, что установка электрического котла должна быть выполнена идеально ровно и в горизонтальной и в вертикальной плоскости. Любой перекос может повлиять на работоспособность и срок службы оборудования

Подводим электропроводку

Так как электрический водонагреватель имеет большую мощность, необходимо подключать его не от розетки, а напрямую от электросети. Для этого из распределительной коробки в комнате необходимо вывести отдельную линию, идущую к месту подключения котла. Лучше использовать прокладку кабеля cкрытым способом, т.к. в этом случае линия будет защищена от механических повреждений и при этом внешний вид помещения не испортится.

Следует отметить, что для питания котла необходимо использовать кабель большого сечения, который сможет выдержать достаточно высокие токовые нагрузки. О том, как правильно осуществить расчет сечения кабеля, мы говорили в соответствующей статье, с которой настоятельно Вам рекомендуем ознакомиться.

Так обращаем Ваше внимание на то, что небольшие по мощности водонагреватели (до 7 кВт) можно подсоединять к однофазной сети, которая часто встречается в хрущевках и квартирах старого образца. Ну и последний нюанс на данном этапе, о котором Вы должны знать – электрические котлы до 3,5 кВт могут работать от розетки, а не от отдельной линии из распредкоробки. Маломощные котлы идеально подходят для подключения в квартире, ведь в этом случае электропроводка, как правило, однофазная и делать новую разводку кабеля не всегда является целесообразным решением

Устанавливаем защитную аппаратуру

Когда все вводные провода будут подведены к электрокотлу, необходимо будет дополнительно защитить его автоматическим выключателем и УЗО, установленным в главном щите. Предназначение первого устройства – защита оборудования от короткого замыкания и перегрузки проводки. Подключение электрокотла через УЗО позволит защитить Вас от токов утечки.

Также рекомендуется подключить стабилизатор напряжения, т.к. даже небольшие скачки могут вывести агрегат из строя. О том, что необходимо заземлить электрический котел, думаю, говорить не стоит. Главное требование заключается в том, чтобы заземляющий провод велся напрямую от шины к корпусу оборудования.

Производим пуск

Когда все элементы проводки будут подсоединены, необходимо проверить все места соединения. Оголенных контактов быть не должно, собственно, как и поврежденной изоляции.

Также необходимо проверить все соединительные муфты, краны и стыки труб. Только после качественного осмотра системы отопления можно переходить к ее запуску. Сначала открываем подведенные к оборудованию задвижки, после чего включаем электрический котел.

Обратите внимание на работоспособность датчиков температуры и давления. Номинальные значения указаны в инструкции, идущей в комплекте

При явных отклонениях лучше вызвать мастера.

Также предоставляем к Вашему вниманию наглядный пример установочных работ:

Видео-инструкция подключения электрического котла своими руками

Электрокотлы для отопления частного дома

Мало какой загородный или частный дом может похвастаться подключением к магистральной системе отопления. В подавляющем большинстве случаем заботы по выбору и проектированию отопительных систем в таких жилищах ложатся на плечи их владельцев. Вариантов выбора очень много, но многие из них также зависят от внешних условий. Так, отсутствие газоснабжения не позволяет часть строить систему отопления на основе газовых котлов. Системы, основанные на жидком топливе требует соблюдения строгих норм безопасности и специальной квалификации при монтаже и эксплуатации. Разумным выбором в таком случае станет приобретение электрокотлов для отопления частного дома. Современная промышленность выпускает массу модификаций таких устройств для любых эксплуатационных условий.

электрокотлы для частного дома

Монтаж электрического котла к системе отопления: алгоритм работ

Схема устройства электрического котла.

Схема подключения электрического котла к системе отопления довольно проста. В нее входят датчики температуры на трубопроводах, котел, сливные, запорные вентили и обязательный радиатор отопления, расширительный бак и фильтр, оснащенный циркуляционным насосом.

Электрический котел зачастую характеризуется наличием автоматических предохранителей, защищающих систему при перегрузках тока. Кроме того, автоматика контролирует здесь температуру теплоносителя. При этом колебания фиксируются датчиками и доводятся до необходимых параметров.

Если планируется подключение электрокотла в отопительную систему, это чаще всего мотивируют тем, что данные устройства легко справляются с отключением вплоть до полугода.

Это в действительности хороший вариант в ситуации, когда система нерегулярного применяется или бывают перебои с поступлением энергии, необходимой для производства тепла.

Необходимо заметить, что почти все электрические котлы достаточно чувствительны к скачкам напряжения сети и требуют монтажа обязательного стабилизатора.

Примечательно, что монтаж электрического котла своими руками сегодня доступен, а оформления согласований и документации в сравнении с газовым аналогом значительно меньше.

Схема работы электрического котла.

Как правило, начинают этот процесс разметка и установка

Необычайно важно расположение котла. Электрический котел необходимо постараться расположить подальше, а если возможно – отдельно от системы водопровода

В случае протечки возникает опасность короткого замыкания. Весьма важна и теплоизоляция помещения, в котором предполагается установить электрический котел. Многие домовладельцы считают, что если котельную посещают редко, то не нужна отделка. И глубоко заблуждаются.

Кирпичные голые стены, как и металл, обязательно притягивают конденсат. Также необычайно важен сам монтаж. Электрический настенный котел монтируют при помощи закрепления анкерными болтами или дюбелями.

Единственное условие – котел необходимо закреплять ровно и по вертикальной, и по горизонтальной плоскости. Модель напольного электрического котла ставят на специальную подставку. Монтаж нужно выполнять аккуратно.

После того как произведен монтаж электрического котла, приступают к его присоединению к системе отопления на переходниках и муфтах. Используют шаровые краны либо другую запорную арматуру, чтобы перекрыть воду.

В период подключения вода в системе отопления должна быть в обязательном порядке перекрыта. После того как произведен монтаж к котлу системы отопления, приступают к электрической части.

Как правило, необходим монтаж автоматического отдельного выключателя, а также УЗО необходимых номиналов с целью защиты от коротких замыканий и токов утечки на землю.

Сечения проводов, участвующих в подключении котла, должны быть подобраны с учетом рекомендаций производителя в соответствии с его потребляемой мощностью.

Схему соединения необходимо выполнить так: кабели забрать в кабель-каналы, установить защитный кожух, а котел закрепить надежно к стене. Только после того, как произведен монтаж котла к электрическому питанию, в систему можно набирать воду и проверять его работу.

В некоторых домах стоят котлы, сделанные своими руками. Как сделать монтаж такого изделия?

https://youtube.com/watch?v=2M_qMJoszUs

Действительно ли электрокотел будет полезен

В условиях современности газ является доступным далеко не для всех. Отдельные населенные пункты находятся в отдалении от основной магистрали. А временами приобретение и монтаж газового котла совершенно не имеют смысла.

К примеру, для загородного дачного домика, который и используется не так уж часто, не целесообразно использовать дорогое газовое оборудование. А котлы, для которых используется твердое топливо, обладают множеством недостатков. Так, например:

• Большая часть таких агрегатов не может работать на одной загрузке дольше пяти часов;
• Нет возможности контролировать температуру нагрева;
• Топливо надо заготовить загодя и в большом количестве.

Если учесть все это, то электрокотел для частного дома действительно станет хорошим и более надежным вариантом.

Основные преимущества электрического котла:

Электрические котлы занимают меньше места. Электрические котлы можно устанавливать в любом месте, где вам нравится, потому что у них нет дымохода, который нужно подвести через ваш дом. Отсутствует обязательное условие устанавливать электрокотел для отопления частного дома возле внешней стены.

Электрокотел для отопления частного дома может быть расположен в центре коттеджа или в любом другом месте, которое вам действительно нравится. Электрокотел не нуждается в топливном баке, как масляные или пропановые агрегаты. Это означает, что вы сэкономите место, которое обычно отводится топливу.

Плюсы электрокотла:

• Высокая степень автоматизации;
• Для него не нужно отдельное помещение;
• Есть возможность контролировать температуру нагрева;
• Легкий и достаточно быстрый монтаж, несложное подключение и обслуживание;
• Можно закрепить даже на стене, без посторонней помощи;
• Не шумит;
• Нет необходимости подключать его к дымоходу.

Электрокотлы безопаснее, чем газовые котлы. Вам не придется беспокоиться об утечке газа в вашем доме, когда вы полагаетесь на электрический котел. По этой причине эти устройства абсолютно безопасны и могут быть размещены вне вашего дома. Они не так сложны в установке. Вы будете чувствовать себя в безопасности, так как отопительная система будет обеспечивать необходимым количеством тепла, не доставляя никаких проблем.

Минусы электрических котлов

В то время, как электрические котлы имеют довольно много преимуществ, есть некоторые недостатки в использовании этих систем водяного отопления в вашем доме. Электрокотлы потенциально могут стоить дороже, чем газовые котлы. Также электрокотел ограничивает объем горячей воды, которую может производить. И самое главное – электрические котлы ставят вас в зависимость от энергетических компаний при сбое питания.

• Если мощь котла свыше девяти киловатт, учтите, что производятся они лишь с расчетом на трехфазное напряжение в 380 Ватт;
• Необходим отдельный кабель для подсоединения к счетчику;
• Приходится платить больше обычного из-за немаленькой тарификации на свет.

Электричество просто дороже газа в большинстве районов России. Это означает, что, полагаясь на электричество для нагрева воды и отопления дома, вы будете тратить больше денег. Даже если ваше устройство потребляет электроэнергию более эффективно, чем газовый котел. В большинстве случаев финансовые затраты выше, для генерации такого же количество тепла.

Как подключить к электросети

У вас дома может быть подведены одна или три фазы. Разница количества фаз позволяет равномерно распределить общую нагрузку на отдельные потоки. В однофазной линии такой возможности нет. Перед тем как запитать котел, нужно позаботиться о качестве проводки, ведь мощность нагревателей достигает значительных 32 кВт. Подбор мощности осуществляется исходя из площади отапливаемого помещения и количества тепловых потерь дома.

В паспорте нагревателя указаны параметры проводов, которые используются для монтажа электрического котла отопления своими руками. Стоит заметить, что из-за высокой нагрузки производители рекомендуют использовать медные провода. В однофазной и трёхфазной линии, соответственно отличается количество проводов. В однофазных их три (фаза, ноль, земля), а в трехфазных – пять (три фазы, ноль, земля). Количество фаз никак не отражается на количестве тэнов. Нагреватель с тремя тэнами может быть как однофазным, так и трехфазным. Разница заключается в способе соединения тэнов в одну сеть.

Котлы бывают разной цены и конфигураций. Самые простые из них оснащены:

• баком с тэном;
• реле включения/выключения тэн;
• датчиком тепла.

Такая примитивная автоматика позволяет регулировать температуру теплоносителя, не допуская его перегрева. В дешевых моделях нет насоса и сложного блока управления, только все самое необходимое. Обычно такие агрегаты – однофазные. Установка электрокотла отопления работающего от одной фазы достаточно проста. Чтобы его подключить в электрический блок подводится два провода (фаза и ноль). Заземление можно крутить на корпус, если нет предусмотренного для него контакта на блоке. При этом всегда есть возможность собрать отдельно управление с многочисленными датчиками.

Фазы обозначены латинскими литерами

Модели подороже оснащены циркуляционным насосом и расширительным баком. Насос также нуждается в электроэнергии. Помимо этого нагреватель оснащен массой датчиков с возможностью их настройки. Для этого ставятся сложные программируемые блоки управления, которые отвечают за работу как котла, так и насоса. Для подводки тока на блоке есть клеммы, на которых нанесены маркировки. Фазы обозначаются литерами:

• А или L1;
• В или L2;
• С или L3.

Для таких котлов также устанавливаются дополнительные электронные блоки, которые могут как расширить функциональность прибора, например, работа только в ночное время, так и обезопасить всю сеть.

Установленный на каждую фазу предохранитель перед самим котлом отключит питание нагревателя при каких-либо неисправностях. На входе в дом также стоят предохранители. Котел запитан на три фазы сразу, для освещения и розеток используются разные отдельные потоки. Получается, что если не установить предохранитель перед котлом, при срабатывании предохранителя весь дом будет обесточен, что очень неудобно.

Монтаж электрического котла отопления сопровождается установкой счетчиков с возможностью подсчета количества киловатт, использованных в дневное и ночное время. Электроэнергия ночью дешевле, поэтому более целесообразно, чтобы котел больше работал по ночам, чем днем. В тандеме с таким счетчиком ставиться реле времени.

Общие сведения

Электрические отопительные котлы для частного дома используется на протяжении многих лет, но благодаря развитию микропроцессорной электроники многие нынешние приборы можно легко запрограммировать на нужный режим работы для обогрева площади жилья. Современные электронные котлы удобны тем, что работу системы отопления можно легко регулировать и не тратить зря электричество в то время, когда все жильцы уходят из дома, а при использовании двухтарифного счётчика, настроить устройство на максимальную работу в ночное время, когда стоимость электричества значительно ниже.

Электрические котлы отопления Источник ultra-term.ru

Разработка схемы подключения

В зависимости от особенностей конструкции и нюансов подключения электрокотлов к отопительной системе применяют соответствующие схемы. Разработаны типовые схемы подключения силового устройства для различных случаев, к примеру:

• установка котельного агрегата, который не оснащен насосной системой и расширительной емкостью;
• если предусмотрена обвязка с буферной емкостью;
• если предстоит соединение с бойлером косвенного нагрева;
• электрический генератор тепла работает в паре с ТТ котлом или устройством на газовом топливе.

Двухконтурный прибор должен быть подключен к магистралям отопления и ГВС.

Электрокотел для дачи – окончательный выбор

Определившись с брендом, потребителю предстоит решить еще одну дилемму, а именно, ответить на вопрос: установить на даче котел электрический отопительный 380в или отдать предпочтение модели, работающей с напряжением сети 220В? Стоит понимать, что первый вариант требует наличия хорошей проводки, которая справится с высокими нагрузками. Поэтому владельцам старых дачных домиков с плохой проводкой от идеи использовать для обогрева котел электрический отопительный 380в цена которого составляет около 500 долларов для модели мощностью 6 Вт, лучше отказаться.

Подводя итоги рассмотрения варианта отопления дачи с помощью электрических котлов, можно выделить ряд нюансов.

К преимуществам устройств относится:

1. бесшумность работы;
2. высокий КПД;
3. отсутствие необходимость получения разрешительных документов;
4. простой монтаж и элементарный процесс эксплуатации.

К недостаткам устройств также стоит отнестись серьезно:

• высокое потребление электроэнергии;
• солидные инвестиции в приобретение качественного котла от надежного производителя.

Подробная пошаговая инструкция по установке и подключению

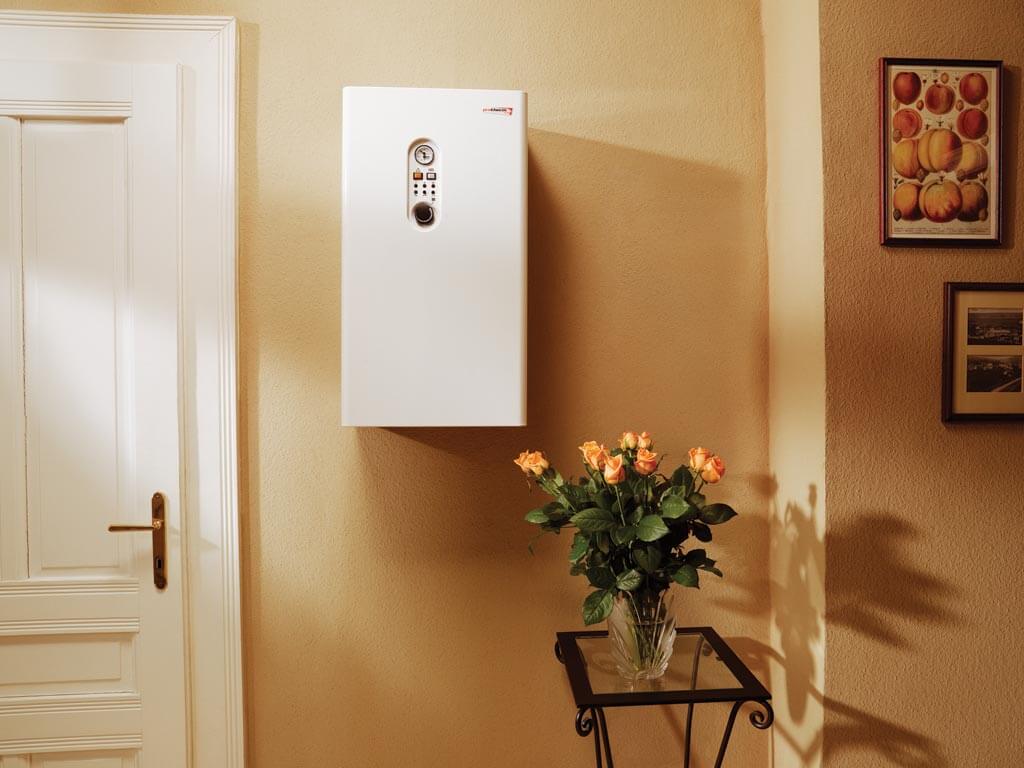

Монтаж электрокотла на стену

• Очистите стену от пыли и грязи.
• Монтажный набор: навесная монтажная пластина, дюбели и винты, как правило идут в комплекте с котлом.
• Сделайте на стене разметку в соответствии с крепежной планкой и просверлите отверстия соответствующего дюбелям диаметра (обычно Ø 10 мм), вставьте дюбели в отверстия.
• Подвесьте котел на резьбовые крюки, после чего закрутите винты.

Как выбрать внешний термостат для электрокотла и экономить на отоплении до 30% каждый месяц

Организация обвязки

Для ТЭНовых электрокотлов в моноблочном корпусе, которые уже имеют все необходимые элементы системы достаточно подвести к соответствующим патрубкам подающую и обратную линии. К обратке через кран подпитки необходимо подвести запуск воды в систему.

Для простых ТЭНовых котлов без циркуляционного насоса и расширительного бака все элементы присоединяются в соответствии с одной из схем, приведенных выше.

• Сначала на специальные крепления монтируется гидроколлектор и расширительный бак.
• Далее в соответствии со схемой прокладываются разводка труб с установленными на них циркуляционным насосом, фильтром, группой безопасности.

Подвод электрической проводки и подключение к ней электрокотла

Электрические котлы имеют большую мощность и подключать к розетке разрешено лишь маломощные модели до 3,5 кВт, обычно используемые в квартирах. В иных случаях подключение осуществляется исключительно напрямую.

Подключается котлоагрегат к электрической сети через диффеенциальный автомат защиты или связку УЗО + автоматический выключатель (по 1 выключателю на каждую фазу). Силовой кабель должен иметь достаточное сечение, рассчитать которое можно, например, исходя из мощности электрокотла.

Сечение кабеля, мм 2	Медные жилы, кВт	Алюминиевые жилы, кВт
220 В	380 В	220 В	380 В
1,5	3,3	5,7	—	—
2,0	4,1	7,2	3,0	5,3
2,5	4,6	7,9	3,5	6,0
4,0	5,9	10	4,6	7,9
6,0	7,4	12	5,7	9,8
10,0	11	19	8,3	14,0
16,0	17	30	12	20,0

Пример таблицы из инструкции по эксплуатации Protherm Скат 9KR 13.

Сама электрическая схема подключения одинакова для всех электрокотлов, разница лишь в количестве фаз.

При подключении к однофазной электросети достаточно подключить фазу к любому из контактов (U, V или W). При подключении электрокотла к трехфазной (380 В) электросети необходимо вытащить перемычку (см. схему) и подключить к каждому из 3-х контактов фазу. Ноль и заземление (N и PE соответственно) в каждом из случаев подключается одинаково.

Пример блока контактов Protherm Скат, подключение идет к трехфазной электросети.Подключение автоматики электрического котла через магнитный пускатель.

Заземление

Электрические установки большой мощности, к которым относятся и бытовые электрокотлы, требуют качественного заземления с соблюдением всех норм и требований. От корпуса котла должен идти провод необходимого сечения до внутреннего распределительного щита заземления, если оно уже организовано, или напрямую до вкопанных в почву электродов, если заземления в загородном доме нет.

Наружная часть защиты должна находиться в месте, где гарантированно никого не будет в момент пробоя электросети, но желательно не далее 1 метра от фундамента дома.

Порядок работ:

• Прокопайте лопатой треугольник и подвод к нему глубиной 0,5-0,7 м, длинна сторон треугольника – 1,2 м.На фото – пример траншеи и уже готовой заземляющей конструкции.
• Заострите болгаркой и забейте в землю по вершинам треугольника вертикальные заземлители – металлические уголки 50*50 длинной 2,1-2,2 метра. Они лишь немного должны торчать из земли, чтобы в дальнейшем к ним можно было приварить горизонтальные заземляющие пластины.
• Образуя стороны треугольника, приварите к вертикальным электродам 3 полоски металла длинной 1,2 м, шириной 4 см и толщиной не менее 4 см.
• Приварите к ближайшей вершине треугольника и проведите по траншее к фундаменту дома полосу из нержавеющей стали 4)*4 мм.
• Соедините заземляющий провод идущий от распределительного щита или корпуса электрокотла болтовым соединением.
• Засыпьте конструкцию землей.

Опрос: сделано ли в вашем загородном доме полноценное заземление?

Пробный запуск котла

• Проверьте изоляцию всех проводов, надежность соединительных муфт, кранов и стыков труб.
• Запустите воду в систему отопления через кран подпитки, открывая вентиль не полностью, чтобы вода набиралась под меньшим давлением.
• Спустите воздух через воздухоотводчик, в некоторых моделях имеется автоматический воздухоотводчик.
• Проконтролируйте давление в системе с помощью манометра, точные номинальные значения указаны в паспорте электрокотла, обычно это 1,3-2,0 бар в рабочем режиме и 1,0-1,3 бар при отключенном котле.

Суть электрического отопления жилища

При нагревании помещения посредством электрического тока в тепловом балансе вашего жилища будет отсутствовать посредник – теплоноситель. Допустим, в системах водяного отопления необходимо нагреть сначала жидкий теплоноситель – воду, а уж затем она отдаст тепло всему объему помещения. В случае с электрическим отоплением тепловая энергия, получаемая от работы электрических нагревательных элементов будет передана непосредственно в ваше жилье.

Многих владельцев домов от выбора системы электрического отопления жилища отталкивают предрассудки о якобы большой затратности и ненадежности таких систем. Однако, современные электрические котлы уже лишены недостатков, присущих их «дедушкам» и показывают великолепный коэффициент полезного действия и солидный срок безаварийной работы.

Если вы еще не выбрали электрический котел

Выбор отопителя, действующего совместно с водяной системой обогрева, выполняется по мощности и принципу работы (от последнего зависит стоимость оборудования). С функциональностью у электрокотлов проблем нет – любая модель комплектуется блоком автоматики. К нему при желании подключаются различные периферийные устройства – погодные датчики, комнатные либо накладные термостаты и модули GSM для управления с мобильного телефона или через интернет.

После окончания работ мастера делают пометку в техническом паспорте изделия

Перед выбором и покупкой обогревательного прибора уточните, сколько электрической мощности выделено вашему жилищу управляющей компанией. Может статься, ее не хватит для индивидуального электрообогрева. Момент второй: однофазная сеть напряжением 220 вольт способна питать котлы, потребляющие до 12 кВт/ч включительно. Более мощные водонагревательные аппараты подключаются к трехфазной электросети 380 В.

Определение тепловой мощности

Данный показатель рассчитывается по стандартной формуле: вычислите отапливаемую площадь загородного дома или дачи, затем умножьте квадратуру на 0.1 кВт. Получите потребность в тепловой энергии, которую должен перекрыть электрокотел.

Учтите ряд нюансов:

• высота потолков комнат – до 3 м, иначе расчет ведется по объему помещений: кубатура умножается на 40 Вт;
• теплогенератор нужно подбирать с минимальным запасом 20%;
• если отопительный агрегат планируется использовать для обеспечения ГВС, запас должен составлять не менее 50%;Поделить квадратуру на 10 все равно что умножить на 0.1, результат одинаков
• в северных регионах квадратура здания умножается на 0.2 кВт, в южных – 0.08 кВт;
• мощность котла, работающего только ночью и заряжающего теплоаккумулятор, принимается с двукратным запасом.

Пример. Небольшой домик 100 м² в среднем требует 100 х 0.1 = 10 кВт теплоты. Мощность электроотопительной установки – 10 х 1.2 (20%) = 12 кВт. Необходим нагрев воды на хозяйственные нужды – умножаем на коэффициент 1.5 и получаем 15 кВт.

Какой тип нагревателя лучше

Дальше нужно выбрать водогрейный аппарат по принципу работы. Какие виды бытовых электрокотлов можно купить:

1. Традиционные, оснащенные трубчатыми электронагревателями (ТЭНами).
2. Электродные, где подсоленный теплоноситель прогревается за счет прохождения тока через воду.
3. Индукционные аппараты греют жидкость вихревыми токами Фуко, возникающими в металлическом сердечнике многовитковой катушки.

Электрическая мини-котельная с трубчатыми нагревателями (ТЭН), полностью укомплектованная оборудованием

Первое место в рейтинге пользователей занимают ТЭНовые отопители. Единственное слабое место – сам нагревательный элемент – давно защищают керамикой, вдобавок его легко заменить. Современные модели теплогенераторов представляют собой настенные мини-котельные со встроенным расширительным баком и циркуляционным насосом. Есть более простые версии, включающие только нагреватели и блок автоматики.

Самый дешевый и надежный вариант – электродный котел со шкафом управления, изображенный на фото. Его недостатки:

• громкие звуки включения от срабатывания контактора или магнитного пускателя;
• постепенное вырождение солей в теплоносителе, снижающее эффективность нагрева, из-за чего воду в системе отопления придется подсаливать 1—2 раза в месяц;
• электроаппарат стабильно работает с радиаторами, но плохо совместим с теплыми полами, где надо поддерживать невысокую температуру теплоносителя 35—50 °С.

Индукционные электрокотлы для отопления частного дома довольно дороги, причем к надежности аппаратов есть вопросы. Известны случаи перегорания фазы внутри катушки, мощность теплогенератора падала на треть. Устранить поломку весьма проблематично.

Индукционный отопитель греет воду металлическим сердечником, находящимся в вихревом поле катушки
