Особенности устройства и работы электродных котлов отопления: описание специфики конструкции, цены и отзывы

Тэновые электрокотлы

Лидеры производства компании ЭВАН и Теплотех. Популярность в большинстве своем, основывается на простом строении, следствием чего стала доступная цена оборудования.

В бак встроены нагреватели -ТЭН. Запускать можно либо все, либо определенное количество, зависимо от того, какая выбрана температура. Сами нагреватели – это спираль с достаточно большим удельным сопротивлением. Эта деталь находится в трубке из керамики.

В процессе нагревания она отдает свое тепло керамике. А уже та нагревает воду, поступающую в бак. Дополнительно электрокотел имеет специальную панель управления, где можно определить температурный режим. В современных моделях имеются датчики, которые «наблюдают» за работой котла и отключают его, если вдруг возникнет опасная ситуация.

В чем преимущества таких электрокотлов:

• Модели двухконтурного типа допускают подключение контура горячего водоснабжения;
• Можно применять для нагрева не только воды, но и любой иной жидкости;
• Простота конструкции позволяют выполнить несложный ремонт даже, если хозяин котла – непрофессионал в этом деле;
• Весьма бюджетен в плане приобретения;
• Хороший охват мощности.

Если объемы используемой воды действительно внушительны, то целесообразнее будет поставить бойлер для этих целей. Поскольку, в отдельных моделях во время включения кипятка, притормаживается согревание воды для отопления.

Слабости:

• Габариты подобных котлов довольно велики;
• На тэнах образовывается накипь, потому работоспособность котла со временем падает.

Лучшие европейские электродные котлы отопления

Так сложилось, что европейские бренды заслуживают у нас больше доверия. Объективно, некоторые модели действительно на порядок лучше отечественных, но отсутствие адаптации к нашим условиям выводит их из строя очень быстро, а ремонтировать не всегда выгодно.

Эван Warmos QX-18

Один из лучших электродных котлов отечественного производства, который некоторые пользователи называют мини-котельной – один прибор содержит в себе нагревательные элементы, мембранный бак, циркуляционный насос.

Эван Warmos QX-18

Отметим сильные стороны прибора:

• ЖК-дисплее в нижней части корпуса;
• удобная панель управления, которая скрыта за специальной дверкой;
• работой управляет микропроцессор, но можно перевести котел и на ручное управление;
• подходит для обогрева жилых и промышленных объектов;
• бесшумная работа;
• индикация аварийного состояния;
• датчик давления и уровня теплоносителя.

Как и любой другой прибор, Эван Warmos QX-18 имеет и недостатки – тяжелый вес, большие габариты, частые выходы из строя конденсатора, обязательное подключение через стабилизатор напряжения.

Стоимость прибора – от 49000 рублей.

Источники

• https://v-teplo.ru/ionnii-kotel.html
• https://expertsamostroy.ru/ionnyy-kotel
• https://utepleniedoma.com/otoplenie/otopitelnye-kotly/elektricheskij-ionnyj
• https://kotle.ru/elektrokotly/ionnyj-kotel-otopleniya
• https://eurosantehnik.ru/elektrodnye-kotly-otopleniya-poleznaya-pokupka.html
• https://lucheeotoplenie.ru/teplovoe-oborudovanie/kotly/ionnyj-kotel-otopleniya.html
• https://chastnydom.com/strojka/sistemy/otoplenie/kotly/vybiraem-elektrodnye-kotly-dlya-otopleniya-chastnogo-doma-otzyvy.html
• https://GradusPlus.com/kotly/elektricheskie/elektrodnye-kotly-dlya-otopleniya-chastnogo-doma/
• http://www.PortalTepla.ru/elektricheskie-kotli/anodnie-ionnie-kotli-otopleniya/

Коротко об установке

Установить любой электрический котел не особо сложно. Основная задача – это подвод трубопроводов к котлу, причем с правильным расположением трубопровода подачи и отвода воды.

Диаметр труб должен соответствовать диаметра, входящего и выходящего патрубков.

После котел либо закрепляется на стене, либо же устанавливается на полу.

Затем производится соединение трубопроводов с патрубками. Если конструкция обязывает наличие циркуляционного насоса, то он должен быть установлен на подводящем патрубке.

Также обязательно нужно установить краны, перекрывающие воду как на входе в котел, так и на выходе.

Соединять все трубопроводы нужно с использованием герметизирующих материалов.

Далее в систему заливается теплоноситель, для проверки качества соединений. В случае обнаружения подтеков, сгон в месте его появления нужно подтянуть.

Если имеется насос, его тоже нужно будет включить в работу, чтобы он создал движение жидкости.

Последним этапом будет подключение котла к электрической сети, причем нужно при запитывании котла использовать автоматический выключатель с подходящими параметрами.

Затем уже производиться пробный пуск системы и проверка ее работы, а также настройка и установка параметров работы.

Характеристика

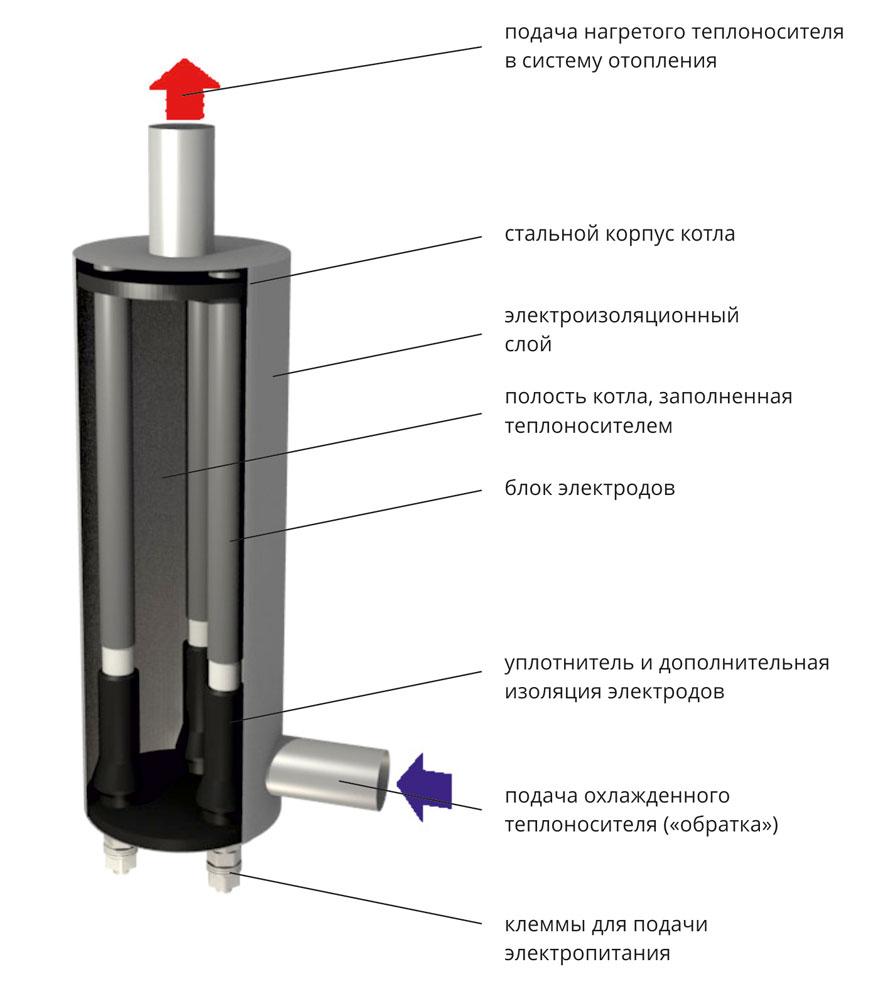

Электродный котёл (его ещё называют ионным или ионообменным) отличается от других агрегатов, работающих от сети, тем, что имеет открытый электрод, на который подаётся ток.

Относится к приборам отопления прямого нагрева, в которых тепло направляется прямо к энергоносителю. Это даёт возможность мгновенно увеличить мощность конструкции, потому что в процессе передачи тепла нет препятствий.

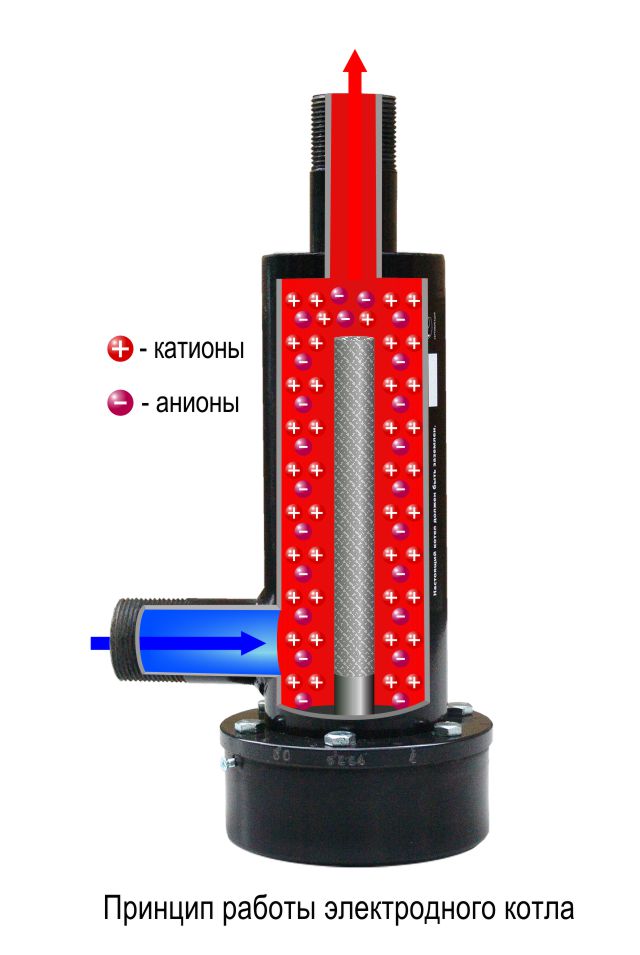

Нагрев осуществляется с помощью электродов, которые погружены в бак с жидкостью. Ток проводится через теплоноситель с частотой 50 Герц и создаёт барьер для электролиза. Поэтому внутренняя сторона котла остаётся избавленной от налёта накипи.

Нагревательный процесс жидкости происходит при помощи появляющегося сопротивления. Это происходит очень быстро. Таким образом, ёмкость (бак) может быть не большой по размерам, так как не требуется ждать нагрева жидкости элементом. Такие свойства конструкции данного котла позволяют сэкономить бюджет пользователя за счёт уменьшения энергозатрат в системе отопления.

Электродный отопительный котёл очень чувствителен к составу воды, обычная вода из водопровода не может применяться для работы агрегата.

Перед монтажом требуется провести специальную подготовку жидкости. Хорошо, если в наличии есть антифризы, которые порекомендовал производитель.

Антифриз для системы отопления может быть изготовлен на основе этиленгликоля и пропиленгликоля. Подробнее на https://teplofan.ru/sistemy-otopleniya/antifriz.

Также имеет ещё одну особенность, которая заключается в постепенном растворении электродов. Это естественный процесс, его ускорение и замедление зависит только от степени интенсивности использования системы отопления.

Сложности при эксплуатации

В процессе использования потребитель может столкнуться с некоторыми проблемами, характерными для электродных нагревателей:

Важную роль играет качество теплоносителя. От этого зависит срок службы изделия и надежность эксплуатации. Использование водопроводной жидкости может привести к повышенной коррозии металлических трубопроводов и радиаторов и уменьшению КПД. Производители рекомендуют владельцам электродных котлов использовать готовые составы, обладающие необходимыми физико-химическими характеристиками

Жидкость со временем меняет свои свойства, поэтому через 3-4 года требуется заполнение системы свежим теплоносителем

Необходимо уделить внимание обеспечению электробезопасности агрегата. Корпус прибора подключается к нулевому кабелю, фаза — к электродам. При монтаже обязательно должно быть предусмотрено заземление

Электрокотлы создают большую нагрузку на сеть, поэтому перед установкой отопительного прибора следует удостовериться в надежности проводки во всем помещении. Под постоянным воздействием тока ускоряются процессы электрокоррозии стали и чугуна, что в несколько раз сокращает срок службы системы. Использовать с электродными агрегатами следует алюминиевые или биметаллические коммуникации и радиаторы. Чтобы обеспечить теплом дачу или дом, требуется убедиться, что элементы отопительной системы изготовлены из рекомендованных материалов

При монтаже обязательно должно быть предусмотрено заземление. Электрокотлы создают большую нагрузку на сеть, поэтому перед установкой отопительного прибора следует удостовериться в надежности проводки во всем помещении. Под постоянным воздействием тока ускоряются процессы электрокоррозии стали и чугуна, что в несколько раз сокращает срок службы системы. Использовать с электродными агрегатами следует алюминиевые или биметаллические коммуникации и радиаторы. Чтобы обеспечить теплом дачу или дом, требуется убедиться, что элементы отопительной системы изготовлены из рекомендованных материалов.

Монтаж и эксплуатация

При установке электродного котла основным условием является наличие работающих автоматических воздухоотводчиков, манометра и предохранительного клапана. Запорная арматура должна находиться около расширительного бака.

При установке необходимо проследить, чтобы бак был в вертикальном положении. При этом первые 1,2 м трубы должны быть из металла, остальные же могут быть сделаны из любого материала.

Датчики климатического контроля и терморегуляционной системы лучше всего не устанавливать самостоятельно, а доверить эту работу специалистам.

Особенности монтажа ионных котлов

Обязательное условие при монтаже ионных котлов отопления – наличие предохранительного клапана, манометра и автоматического воздухоотводчика. Располагать оборудование нужно в вертикальном положении (горизонтальное или под углом недопустимы). При этом около 1.5 м подводящих труб – не оцинкованная сталь.

Нулевую клемму принято располагать внизу котла. К ней подключают заземляющий провод с сопротивлением до 4 Ом и сечением свыше 4 мм. Не следует полагаться исключительно на ОЗУ – оно не способно помочь при утечке токов. Сопротивление также должно соответствовать правилам ПУЭ.

Если отопительная система совершенно новая, подготавливать трубы не нужно – они должны быть чистыми внутри. Когда котел врезается в уже эксплуатируемую магистраль, обязательно проводится промывка ингибиторами. На рынках предлагается большой ассортимент средств для удаления отложений, солей и накипи. Однако каждый производители электродных котлов указывает те из них, которые считает лучшими для своего оборудования. Их мнению следует придерживаться. Пренебрегая промывкой, установить точное омическое сопротивление не удастся.

Очень важно подобрать радиаторы отопления к ионному котлу. Модели с большим внутренним объемом не подойдут, так как на 1 кВт мощности потребуется более 10 л теплоносителя

Котел будет постоянно работать, тратя часть электроэнергии напрасно. Идеальное соотношение мощности котла и общего объема системы отопления – 8 л на 1 кВт.

Если говорить о материалах – лучше устанавливать современные алюминиевые и биметаллические радиаторы с минимальной инертностью. Выбирая алюминиевые модели, предпочтение отдают материалу первичного типа (не переплавленному). В сравнении со вторичным он содержит меньше примесей, снижая омическое сопротивление.

Меньше всего с ионным котлом совместимы чугунные радиаторы, так как они больше всех подвержены загрязнениям. Если возможности заменить их нет, эксперты рекомендуют соблюдать несколько важных условий:

• В документах должно быть указано соответствие европейскому стандарту
• Обязательны установка фильтров грубой очистки и уловителей шлама
• Еще раз производится общий объем теплоносителя и выбирается подходящее по мощности оборудование

Сложности при эксплуатации

Фирменный теплоноситель производителя Галан. На момент написания статьи стоимость такой канистры порядка 2 200 руб.

1. Грамотная эксплуатация согласно требованиям подразумевает использование качественного теплоносителя со сбалансированным химическим составом и всеми качествами электролита. Производители рекомендуют использовать специально подготовленные для этих целей жидкости, обладающие хорошей ионизацией, достаточной теплоемкостью и антикоррозийными свойствами.Залить в систему отопления обычную водопроводную воду возможно, но обычно это приводит к снижению КПД, быстрой коррозии всех металлических магистралей отопительной системы. Кроме того, со временем любой теплоноситель теряет свои свойства и требует замены спустя 3-4 года, что также вызывает дополнительные хлопоты и расходы.
2. Как мы уже упоминали, воздействие электрического тока на черные металлы и нержавеющую сталь существенно ускоряет процесс коррозии, что снижает ресурс системы отопления. Поэтому в связке с электродными котлами в принципе не рекомендуется установка стальных или чугунных радиаторов – только алюминиевые или биметаллические. В противном случае ресурс радиаторов снижается в прямом смысле в несколько раз.
3. Фазы электрической сети подключаются к электродам, а ноль – к корпусу электрокотла, поэтому обязательно требуется надежное повсеместное заземление и установкой УЗО ограничиваться не рекомендуется. При некачественном заземлении на трубах и батареях может появиться опасный потенциал. Кроме того необходимо убедиться в качестве проводки в доме, поскольку оборудование высокой мощности создает серьезную нагрузку на электросеть, вызывает колебания напряжения. Впрочем, это не особенность ионных электрокотлов, а в целом любого электрооборудования мощностью от 4-6 кВт.

Ориентиры и что учитывать для выбора экономного электрокотла отопления

Экономичный электрический котел должен иметь программируемость работы, возможность подключения реостата для вкл./выкл. в период низких тарифов или при достижении определенной температуры, а также для регулировки нагрева. Как минимум должен быть хотя бы трехступенчатый переключатель мощности.

Идеальный вариант, если аппарат имеет плавную регулировку и заводские экономрежимы. Изделие должно подходить для подключения к комнатным реостатам, которые имеют много тонких настроек, реагируют на температуру воздуха в комнате.

Одно- и двухконтурные электрокотлы

Если требуется одновременно с отоплением обеспечивать и ГВС, то выбирают двухконтурные электрокотлы. Причем расход электричества в таких изделиях практически не отличается от одноконтурных. Вода ГВС подогревается, омывая теплообменник в контуре котла для отопления, не смешиваясь с его теплоносителем. На такой нагрев не требуется дополнительной мощности, хотя для большей эффективности есть модели с увеличенным потреблением энергии.

Можно ли сэкономить с электродным котлом

Для определения экономичности установки электродного котла необходимо учесть ряд факторов:

• общую степень электрификации здания;
• уровень теплоизоляции обогреваемых помещений.

Решая вопрос о целесообразности использования электродного котла для отопления дома, рассмотрим преимущества и недостатки этого вида нагревательного аппарата.

Монтаж котла на основании

В пользу электродного аппарата служит то, что в качестве носителя энергии используется электричество, присутствующее практически везде. Нет необходимости прокладывать газопровод или заботиться о закупке топлива. Включать и выключать его можно дистанционно, что дает возможность заранее прогреть помещение в зимнее время.

Использование в качестве теплоносителя специальной жидкости с низкой температурой замерзания позволяет оставлять отопительную систему заполненной даже в морозы, не боясь повреждения труб и батарей.

При отоплении помещений электрическими нагревательными приборами отсутствует выделение вредных веществ, поэтому не требуется устройство дополнительной вентиляции. Замкнутый контур отопительной системы защищает теплоноситель от испарения.

Решение перейти на электрический электродный котел легко претворить в жизнь, так как он компактен, и его установка не представляет труда. При этом нет необходимости отказываться и от ранее установленной системы теплоснабжения, используя комбинированный вариант.

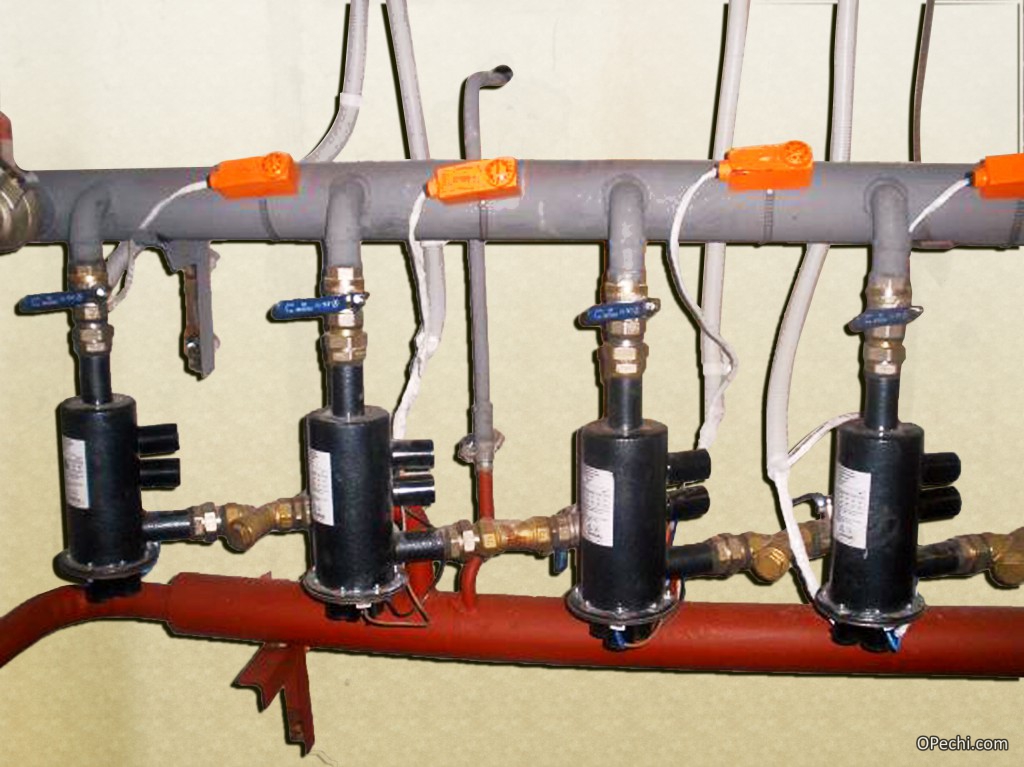

В случае если требуется обеспечить теплом большое количество помещений, возможна параллельная установка нескольких аппаратов. Это даст возможность менять степень нагрева за счет их включения и отключения.

Аппараты, выполненные в двухконтурном варианте, позволяют обеспечивать горячее водоснабжение. Исходя из площади отопления и степени теплозащиты можно подобрать аппарат необходимой мощности от 2 кВт до 50 кВт.

Подбор аппарата производится в зависимости от объема теплоносителя, циркулирующего по системе. Поэтому перед покупкой следует произвести расчет батарей исходя из соотношения 10 л жидкости на 1 кВт мощности.

Для удобства установки предусмотрены напольные и настенные варианты.

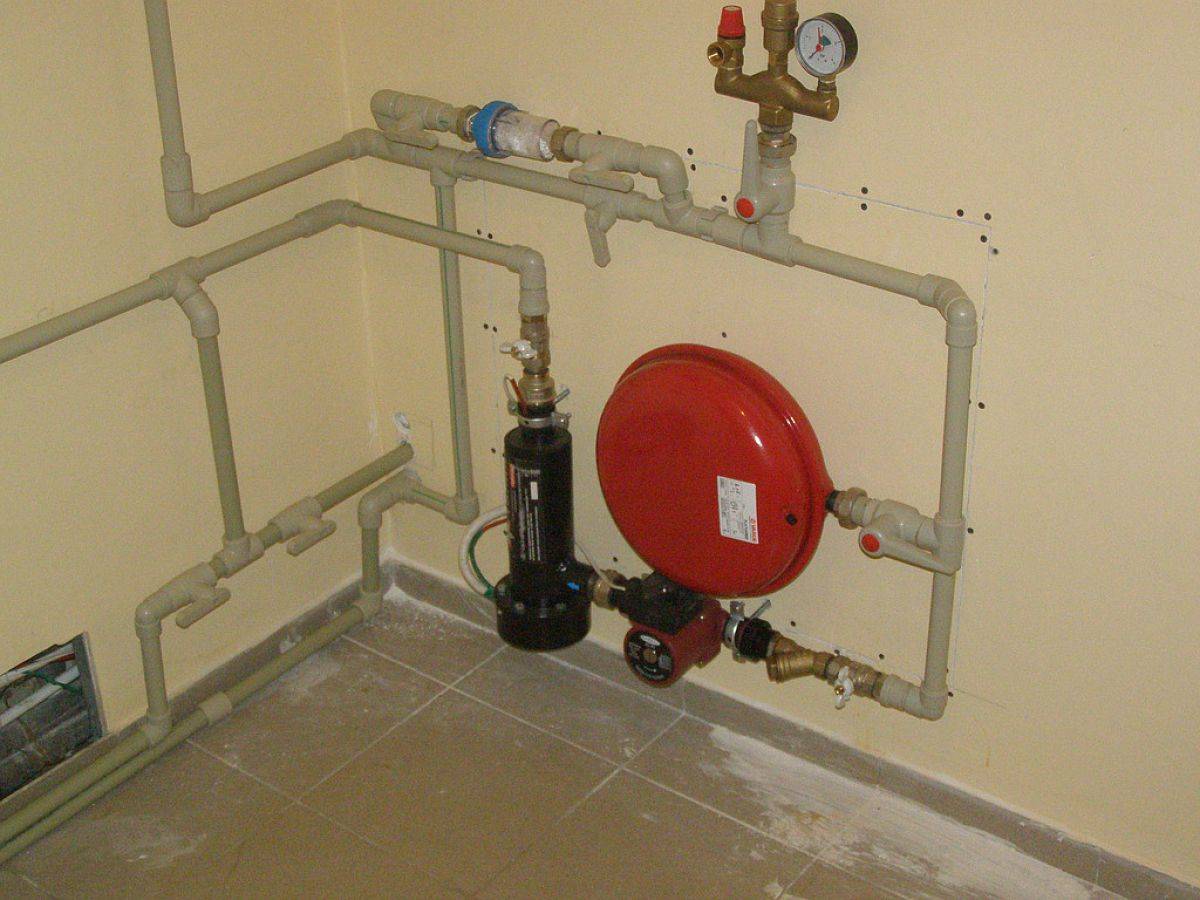

Небольшой котел в квартире с насосом. Источник фото: js.donetsk.ua

Высокий коэффициент полезного действия и относительно низкая цена также являются преимуществом электродного котла.

Недостатками данного вида отопления могут выступить повышенные требования к качеству теплоносителя.

Для качественной и долговечной работы требуется специальная подготовка воды и ежегодный ее замер по окончанию отопительного сезона.

Но есть возможность использования специальной низкозамерзающей жидкости, что предотвращает размораживание системы в зимнее время. В этом случае профилактику и ремонт оборудования производят в межсезонье через каждые 3 г. При этом не требуется регулярное проведение промывки.

Электроды, входящие в состав ионного котла, являются расходным материалом и требуют замены через 3-5 лет. Но при соблюдении требований, что изложены в паспорте на аппарат, срок службы достигает 10 лет.

Электрокотлы нуждаются в заземлении, но такие же требования приводятся и к другим электроприборам высокой мощности. Создание единой системы заземления позволяет избежать множества проблем, особенно если в доме есть маленькие дети.

Как сделать своими руками?

Инструкция по монтажу электродного котла своими руками достаточно проста и включает в себя детали, исключающие возможность поломки, отсюда и длительность в эксплуатации. Самодельное устройство будет значительно ниже в цене, чем его заводские аналоги и, по отзывам пользователей, ничем не хуже справляться со своей основной задачей.

Схема действий по сборке электродного котла состоит из следующих этапов:

1. Создание чертежей будущей системы с указанием всех деталей, а также количества контуров. В электродном оборудовании допускаются как двухконтурные, так и одноконтурные вариации.

2. Установка и надежное заземление котла согласно произведенному на свет чертежу. Сборка включает в себя минимальные сварочные работы и широкий простор для модификации с помощью подручных средств. Обязательным условием является изоляция электрода от внутренних стенок устройства. Не стоит также собирать оборудование из разных материалов для предупреждения образования «гальванической пары» и последующего роста накипи. Корпус готового изделия допускается покрыть термостойкой эмалью.

3. Подвод и настройка циркуляции воды в силу повышения ее температуры.

4. Подбор и применение подходящих материалов и радиаторов, положительно взаимодействующих с теплоносителем. Хорошо, если приборы состоят из биметаллов или первичного алюминия – наиболее безвредные, с меньшим количеством примесей, не оказывающие негативного влияния на электрокотел.

5. По необходимости установка автоматического оборудования для управления системой.

При сборке особое внимание стоит уделить герметичности сварных швов. Для тестирования нужно провести очистку от шлаков, натереть мыльной пеной, набрать в аппарат воды и в рабочем состоянии нагнетать избыточное давление при помощи компрессора

При некачественном соединении на линии сварки будут появляться пузырьки.

Особенности эксплуатации

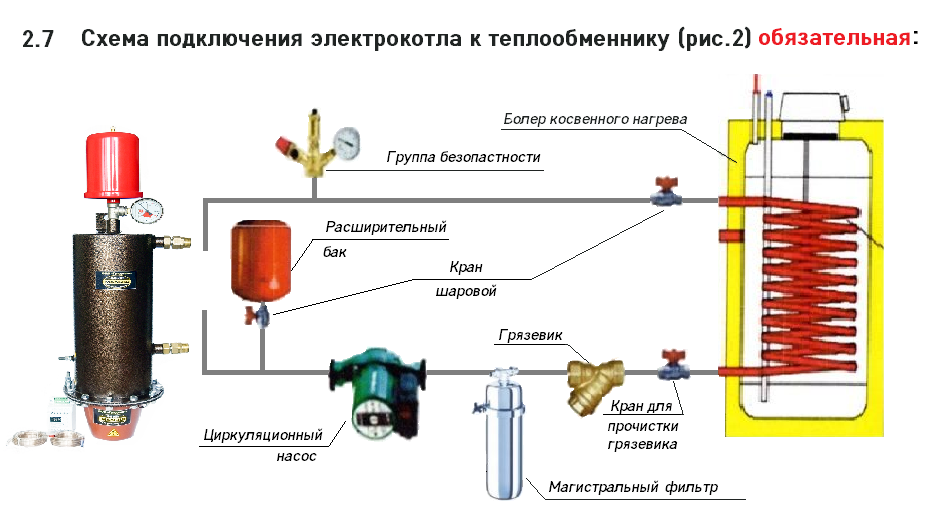

Инструкция по подключению электродного котла достаточно строго определяет правила безопасности, обязательные для исполнения. В противном случае существует риск поражения электрическим током, вывода из строя всей установки. Поэтому заводские устройства рекомендуется монтировать под руководством профессионалов.

Схемы подсоединения электродного котла разнятся для проточного нагрева воды или же для отопительной конструкции. Существует несколько способов подключения электродов в действующую систему:

• наравне с другими отопительными котлами;
• однофазно;
• для трехфазного котла;
• подключение блоков регулировки и автоматического контроля.

Основной нюанс подсоединения заключается в следующем: выход у электродного котла и труба стояка должны быть одного и того же диаметра, без каких-либо сужающих переходников. Так же, как и в случае без принудительной циркуляции, но дополнительно строго соблюдаются углы наклона водопровода в 5-8°. Самодельные котлы, как правило, имеют ориентировочную мощность не выше 4 кВт, что соответствует силе тока в цепи в 18 А. Для настройки оборудования используют бытовой амперметр. Систему подключают к питанию для предварительного прогрева воды. Параллельно готовится рабочий раствор соды пропорцией 1:10.

Контролируя показания амперметра, в теплоноситель постепенно вводится содовый раствор шприцем или через расширительный бак. Манипуляции прекращаются, когда значение прибора окажется на уровне 16-17 А. В противном случае, при превышении допустимой концентрации может произойти выброс пара с разрывом трубопровода.

Допустимый расход теплоносителя – 8 л на 1 кВт мощности. При несоблюдении этого параметра значительно возрастает потребление электроэнергии. Для увеличения КПД системы отопления рекомендуется проводить подготовку жидкости либо покупать специальный состав у производителя. Иногда вполне пригодна дистиллированная вода или с добавлением обычной поваренной соли. Дело в том, что электроды подвержены наслоению накипи при использовании обычной жесткой воды из-под крана. Отсюда существует риск снижения номинальной мощности.

Потребность в дополнительной установке блока управления объясняется повышением эффективности работы прибора, особенно в случае, когда нужно объединить сразу несколько устройств в одну цепь. Необходимо помнить, что при нагревании воды электродами, происходит химическая реакция с выделением некоторого количества газа в процессе. Поэтому периодически следует спускать воздух, чтобы избежать завоздушивания системы с ее последующей поломкой. Для этого в верхней точке электродного оборудования монтируется клапан-воздушник и манометр.

Дата: 17 мая 2016

Теплоноситель

Электродные котлы чувствительны к составу теплоносителя. В соответствии с требованием производителей, использоваться должна исключительно дистиллированная вода, в которую добавляют поваренную соль, примерно 80-100 грамм на каждые 100 литров. Сложность заключается в том, что конечная плотность и проводимость раствора должна быть в строгом соответствии с требованиями производителя. Выверить точное количество соли невозможно, и она может давать различные результат в зависимости от своего состава.

Конечная подготовка раствора выполняется по месту, ориентируясь по фактическим значениям тока в электронном котле. В инструкции к устройству представлена таблица требуемых значений в зависимости от мощности котла, объёма теплоносителя и т.д. Добавлением дистиллированной воды или соли сопротивление теплоносителя доводится до идеала.

В качестве антифриза используются только предоставленные производителем котла составы. При их использовании изменяется и пропорции соли в растворе.

Есть обязательное требование перед использованием электронного котла в существующем отоплении в параллель с другим котлом. Вся система промывается, очищается от накипи и отложений соли, способных впоследствии изменить проводимость теплоносителя.

Преимущества и недостатки

Для начала стоит сказать, что электродные котлы целесообразно устанавливать лишь в тех местах, где надёжная проводка и стабильная сеть. Если происходит периодическое отключение электричества и сильные перепады напряжения, то монтировать электродные агрегаты не стоит, так как они не смогут нормально работать. Однако и в этом случае можно найти решение. Например, прикупить источник бесперебойного питания или дизельный генератор.

Он накапливает небольшое количество энергии, которых должно быть достаточно на пару часов функционирования котла в аварийной ситуации. Есть модели ИБП, которые корректируют напряжение с помощью встроенного стабилизатора.

О видах и критериях выбора стабилизатора напряжения и источника бесперебойного напряжения для котла можете прочитать здесь.

Плюсы электродного котла отопления:

1. Безопасность для человеческого здоровья находится на высоком уровне. Ионные котлы для отопления выполнены таким образом, что утечка тока практически не возможна. Пожар исключён, поэтому конструкцию можно использовать для поддержания минимальной температуры без постоянного надзора человека.
2. Небольшие габариты и возможность монтажа в отопительную сеть, функционирующую на газовом топливе. Получается, что электродный котёл запускается после прекращения подачи газового топлива.
3. Быстрый нагрев теплоносителя, тихая работа, лёгкая замена элементов нагрева без замены целого устройства.
4. При желании можно устанавливать в жилых помещениях без монтажа дымохода и самой котельной.
5. Высокий коэффициент полезного действия, который достигает 96 % при функционировании, а при нагреве экономия электричества составляет 40 %. Плюс отсутствие грязи, пыли, дыма и копоти.

Электрический котёл электродный в среднем расходует на 40 % меньше электричества, чем другое устройство отопления от сети

Пользователи отмечают этот нюанс как самое важное достоинство агрегата

Как и любая отопительная система, электрокотёл электродный имеет свои минусы.

К недостаткам данных агрегатов относят следующее пункты:

• Немалая стоимость электроэнергии. Электричество стоит намного дороже, чем, к примеру, газ, но в то же время прекрасно подойдёт для обеспечения теплом дома, который находится далеко от населённого пункта и посещается время от времени.
• Не универсальность. Ионный котел для отопления частного дома зачастую не совместим с некоторыми типами труб и батарей. Как пример, можно привести использование в отопительной системе радиаторов из чугуна, когда проблемы появляются по причине неровностей с внутренней стороны, а также большого объёма жидкости. Обычно один раздел батареи из чугуна рассчитан на 2,5 литра воды.
• Проблемы с использованием труб из металлопластика. В таком случае желательно применять полипропиленовые изделия.
• Требование ионнообменного электрокотла к постоянному сопротивлению теплоносителя. Его можно корректировать посредством добавления добавок, исключающих появление накипи.

Котел ИОН

Под маркой «ИОН» выпускаются только электродные котлы отопления. Естьважная отличительная черта компании. Они не утверждают, что их котлы на 30-40% экономичнее ТЭНовых, с учетом, что и те и другие работают с КПД близким к 100%.

Для котлов ИОН несколько изменены требования к теплоносителю. Лучшие результаты достигаются при проводимости не менее 3 кОм/см, что достигается большей концентрацией соли в растворе. Зато в ответ производитель гарантирует долговечность электрода до 30 лет, что в несколько раз превышает стойкость основного элемента от Галан и на несколько порядков стойкость самодельных стальных электродов.

Нет деления котлов на линейки с характерными названиями. У производителя заявлено наличие котлов мощностью от 2 кВт до 36-ти кВт. Устройства от 2 до 12 кВт допускают подключение к однофазной сети 220В, а котлы от 6 кВт до 36 кВт изготавливаются под трехфазное питание 380В.

Технические даные	ед.изм.	Отопительный прибор «ION»
Мощность	кВт	2	3	4	5	6	7	8	9	10	12
Напряжение	вольт	220 ~ ± 10%
Вид тока		однофазный, переменный
Частота напряжения	Гц	50
Объём отапливаемого помещения	м³ не больше	120	180	240	300	360	420	480	540	600	750
Площадь отапливаемого помещения	м² не больше	40	60	80	100	120	140	160	180	200	250
Объем теплоносителя в системе отопления	литров, не больше	80	120	160	200	240	280	320	360	400	480
Теплоноситель	вода	удельное сопротивление теплоносителя при температуре +15 С ° не менее 1000 Ом х см.
Высота подъема гарячей воды	метров, до	3	4	5	6	7	8	9	10	11	13
КПД	%. до	99
Температура на выходе	С°. до	95
Рабочее давление	мПа	0,2

Технические даные	ед.изм.	Отопительный прибор «ION»
Мощность	кВт	6	9	12	15	18	21	24	27	30	36
Напряжение	вольт	220/380 ~ ± 10%
Вид тока		однофазный, трехфазный, переменный
Частота напряжения	Гц	50
Объём отапливаемого помещения	м³ не больше	360	540	750	900	1080	1260	1440	1620	1800	2250
Площадь отапливаемого помещения	м² не больше	120	180	250	300	360	420	480	540	600	750
Объем теплоносителя в системе отопления	литров, не больше	240	360	480	600	720	840	960	1080	1200	1440
Теплоноситель	вода	удельное сопротивление теплоносителя при температуре +15 С ° не менее 1000 Ом х см.
Высота подъема гарячей воды	метров, до	6	9	12	15	18	20	20	22	22	24
КПД	%. до	98
Температура на выходе	С°. до	95
Рабочее давление	мПа	0,2

Специально для систем отопления, включающих в себя алюминиевые радиаторы, предполагается использование препарата АСО-1, способного поднять проводимость теплоносителя и устранить последствия связанные с алюминием, особенно вторичной переработки.

https://youtube.com/watch?v=nwbR4YDAnJ4%3F

Недостатки

Выделим минусы электродных котлов:

1. Поскольку в таких устройствах ток пропускается через теплоноситель, есть риск поражения электрическим током. Поэтому подобные системы должны оснащаться заземлением. К тому же из-за электролиза теплоноситель со временем меняет свои свойства, выделяются вредные газы, способные «завоздушивать» систему.
2. Электродные устройства, в сочетании с чугунными радиаторами, работают аналогично функционированию обычных котлов, поэтому экономия становится невозможной. Уменьшить затраты позволят дополнительные манипуляции: подбор автоматики, утепление дома и прочие.
3. На электродах может откладываться накипь, которая снижает их эффективность и уменьшает срок службы оборудования.
4. В качестве теплоносителя можно использовать только специальные антифризы, рассчитанные на применение для котлов. Стоимость таких составов выше обычных. А вода нуждается в предварительной подготовке.
5. Плавная регулировка мощности ведет к усложнению конструкции прибора.

Электродные котлы в работе
