Правила организации электроснабжения в бане.
Для того, чтобы вы были в «теме», на примере своей бани я вкратце расскажу о правилах монтажа и эксплуатации проводки и электроприборов, которые должны выполняться неукоснительно!
1. Подводку электричества в баню лучше всего делать под землёй бронированным кабелем (например, АВБбШв 3×6 – три жилы сечением 6мм²). Ввод в баню – по металлической трубе, недалеко от общего выключателя (рубильника).

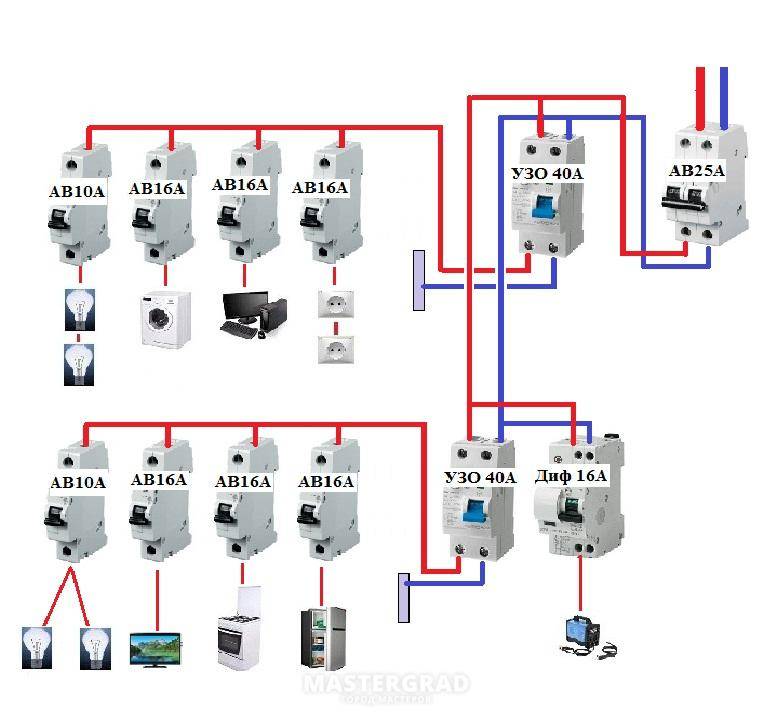

Схема подключения электроприборов.

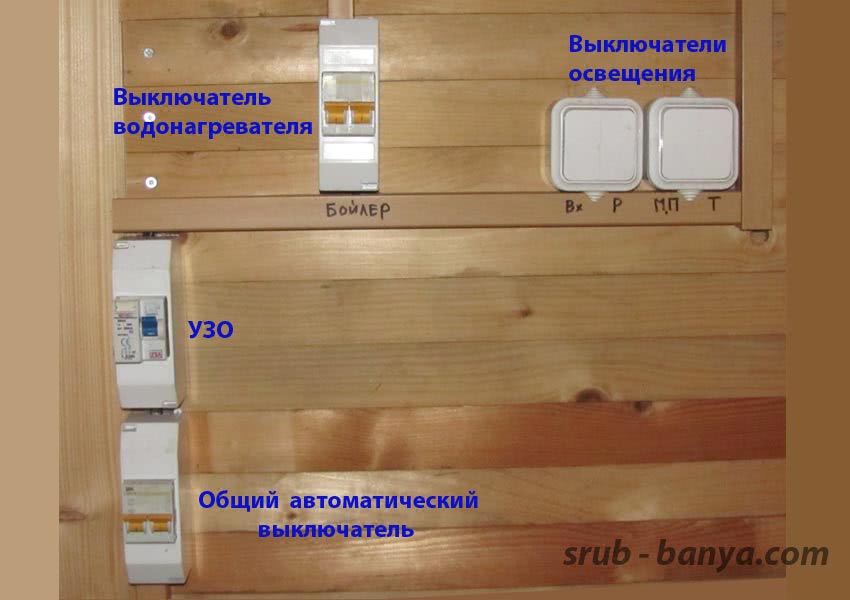

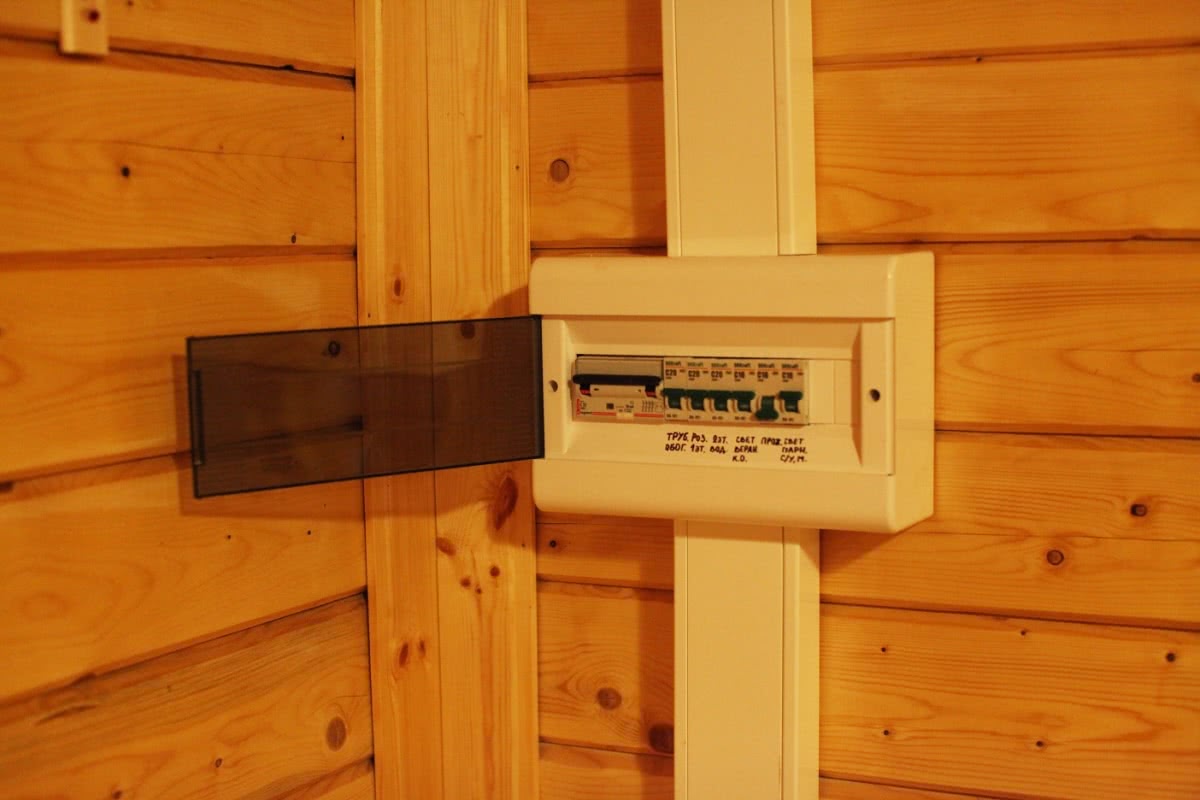

Электрические приборы во входном тамбуре. 2. Схема электрооборудования достаточно проста. Кабель, который подводит электричество в баню, подключается к общему автоматическому выключателю, который срабатывает на короткое замыкание и имеет номинал 16А или 25А. Далее подключается устройство защитного отключения – УЗО.
Автоматический выключатель водонагревателя.
Выключатели освещения. После УЗО – выключатели освещения и водонагревателя. От выключателей освещения провода подводятся к каждому светильнику. В бане всего 4 светильника. Два – в комнате отдыха (можно один) и по одному в моечной и парилке. |
Устройство защитного отключения – УЗО. 3. В бане установка УЗО обязательна! Ток срабатывания выбирается не более 30 миллиампер. УЗО отключит электричество, если человек попал под напряжение. УЗО необходимо проверять на срабатывание не реже, чем один раз в месяц путём нажатия на тестовую кнопку. Для включения подачи электричества выключатель необходимо перевести в верхнее положение. |
Проводка в пластиковом коробе.
Монтаж проводки. Фото 1.
Монтаж проводки. Фото 2.
Монтаж проводки. Фото 3.
Монтаж проводки. Фото 4. 4. Монтаж выполняется медным проводом (тип ВВГ, ВВГнг), который прокладывается поверх деревянных конструкций (стен, потолка) в негорючих пластиковых коробах. Монтаж электропроводки алюминиевым проводом внутри помещений в настоящее время запрещён! Используемый провод должен иметь достаточное сечение. Так для освещения можно использовать двухжильный провод сечением каждой жилы1 – 1,5мм², для розеток необходимо использовать провод с сечением каждой жилы 2,5мм². Изоляция провода должна быть не менее чем двойная (ВВГ -провод с двойной изоляцией, NYM и ВВГ LS – провод с тройной изоляцией) и изготовлена из материалов, не поддерживающих горение (в марке провода присутствует приставка «нг». Например, ВВГнг – LS ). При необходимости сращивания проводов, на мой взгляд, лучше всего применять пайку. |
Проход проводки через перегородку – в металлической трубе.
Проход проводки через перегородку – в металлической трубе. Крышки коробов сняты. 5. При проходе через сгораемые конструкции провода должны быть уложены в металлическую трубу. |
6. В парилке не должно быть открытой проводки. При проектировании желательно исключить прохождение проводки (даже закрытой) через парилку.
Запрещается прокладывать проводку над печкой.

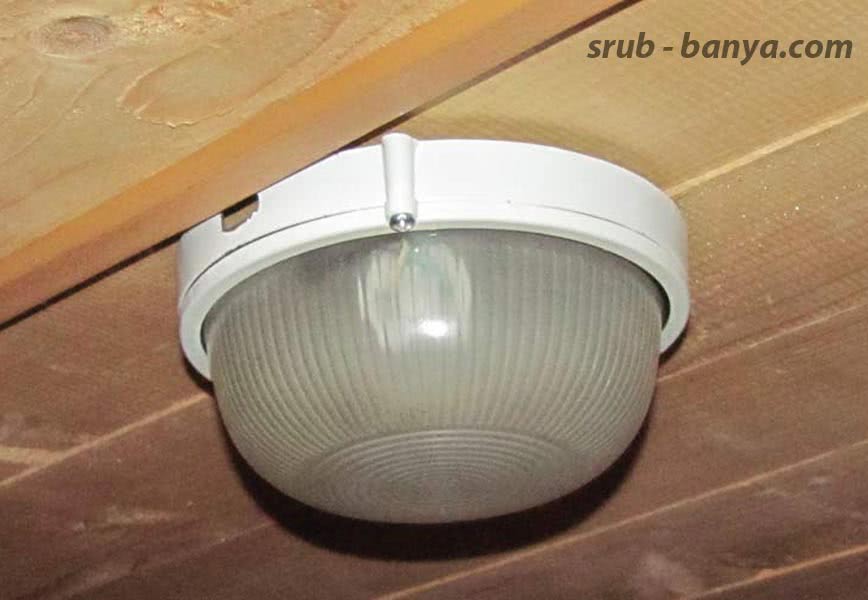

Светильник.
Светильник в парилке. 7. Светильники, применяемые в бане должны быть герметичными, надёжно защищёнными от влаги и высокой температуры. Класс защиты не ниже IP-44. Корпус – металлический, плафон – стеклянный. Плафон, желательно, должен быть защищён сеткой (для предотвращения разлёта осколков). Светильник в парилке должен размещаться так, чтобы предотвратить возможность соприкосновения с веником парильщика, который находится к светильнику ближе всех. |

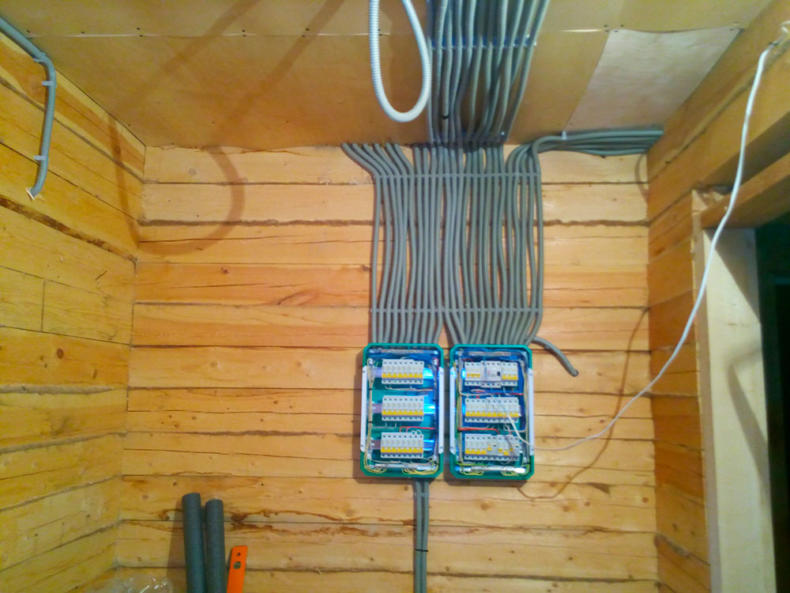

Электрические приборы во входном тамбуре. 8. Все выключатели и защитно-предохранительные устройства находятся во входном тамбуре. Также допускается их размещение в предбаннике (комнате отдыха). Запрещается установка выключателей в мойке и парилке. |
Розетка. 9. Если вам необходимо установить розетку, то она должна быть в брызгозащищённом исполнении для наружной проводки и находиться в труднодоступном месте. Под корпус розетки подкладывается прокладка из несгораемого материала. |
10. Выключатели, розетки, распаечные коробки должны быть только в брызгозащищенном исполнении, для
наружной проводки. Для предотвращения затекания конденсата внутрь приборов, ввод провода в них нужно делать снизу или, с маленькой петлёй, сбоку.
Самое главное правило: никогда не экономьте на собственной безопасности и безопасности своих близких! Неукоснительно выполняйте требования электробезопасности!
Однофазное подключение
Вначале рассмотрим стандартном однофазное подключение в 220 В, а именно подключение двухжильным или трехжильным кабелем. К просчитанной ранее нагрузке необходимо будет добавить приобретенной вами электропечи. Чтобы было проще разобраться в этом, приведем пример.
Для этого просчитаем нагрузку вашей однофазной сауны, в которой 5 ламп по 10 Вт, дают мощность в 500 Вт, фен – это еще 200 Вт, плюс стиральная машина – 2000 Вт и конечно же обогреватель для комнаты отдыха – это еще 2000Вт, ну и как без электропечи для сауны, ее мощность составляет 400 Вт. В сумме у нас получается 8700 Вт. На всякий случай добавляем запас мощности, около 20%, это 8700*1,2%= 10500 Вт. Итого необходимая нам мощность получается – 10500Вт. Зачастую при выборе автомата, нужно знать ток. Для этого необходимо нагрузку поделить на напряжение. 10500/200= 47 Ампер. Зная все эти параметры, можно выбирать провод нужного вам сечения. Нужно так же не забывать, что этот провод пойдет от основного электрощита в банный.
После этого делается разветвление проводов, отдельный кабель идет для печи и отдельный для розеток и освещения помещений.
Теперь надо просчитать ток потребляемый печью. Для этого 4000*1,2/220 и получаем 22 Ампера. Сечение провода для печки надо выбирать, основываясь на этих цифрах. После проделанной работы не забываем прозвонить проводку для того что бы точно быть уверенным в её рабочем состоянии.
Внутренняя проводка
Если вы всё-таки решили, что вам под силу электропроводка в бане своими руками, то возьмите на вооружение следующие правила. Прежде всего, она обязательно должна обладать устойчивостью к повышенной влажности и высоким температурам.
Преимущества открытой проводки:
- Вся электрическая разводка находится на виду, и в случае какого-нибудь повреждения обнаружить его будет гораздо легче.
- Любой повреждённый участок легко демонтируется и заменяется на новый.
- Открытой проводке, даже если вам кажется, что она не вписывается в общий дизайн, можно придать оригинальный ретро-вид на фарфоровых изоляторах.
Для электропроводки в бане необходимо использовать провода с двойной изоляцией. В деревянной каркасной бане под проводом надо расположить асбестовые пластины толщиною не менее 0,3 мм. В случае если произойдёт повреждение провода, такая мера предотвратит возможность возгорания деревянной поверхности.
Горизонтальные участки проводки монтируйте на расстоянии 20 см от потолка.
В предбаннике и моечной комнате проводку монтируйте под потолком в кабель-каналах, в парилке – только на роликовых изоляторах. Как вариант, можно пропустить провод из моечной в парилку сквозь стену в стальной гильзе.

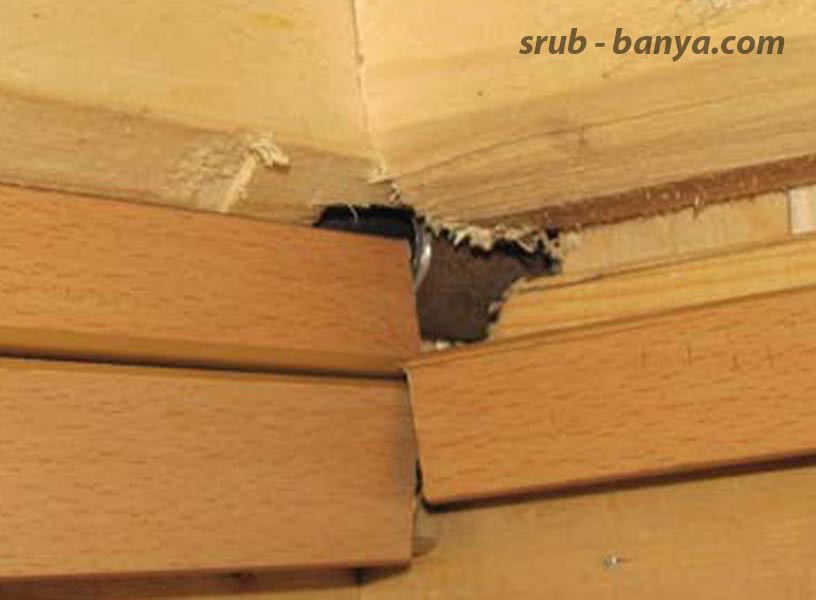

Тогда на месте входа проводника должен располагаться светильник, то есть провод, выходящий из гильзы, будет сразу же заведен в осветительный аппарат.
Вся разводка в бане выполняется в металлических или гибких гофрированных трубах, либо специальных пластиковых коробах. Они выполняются из такого материала, который в случае пожара не поддерживает открытый огонь, а только плавится.
Всю разводку рекомендуется выполнять через чердак.
Очень важно! Не применяйте при выполнении разводки в бане проводники с виниловой или резиновой оплёткой. Если в бане планируется установка стиральной машины, то располагайте её только в сухом помещении и ведите отдельную питающую линию от индивидуального автомата. Также отдельная линия должна идти и для нагревательного бака
Также отдельная линия должна идти и для нагревательного бака

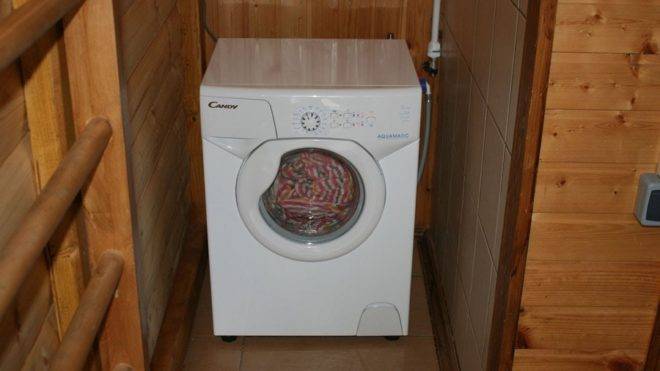

Если в бане планируется установка стиральной машины, то располагайте её только в сухом помещении и ведите отдельную питающую линию от индивидуального автомата. Также отдельная линия должна идти и для нагревательного бака.
Подготовительный этап: составляем проект, рассчитываем сечение кабелей
Подготовка принципиальной схемы электрической проводки — задача опытного специалиста, знающего нюансы проектирования электроцепей в помещениях со специфическими условиями. У любой постройки есть индивидуальные особенности, и устройство разводки в конкретном случае определяется числом потребителей и их суммарной мощностью.
Начиная работу над проектом, нужно решить, какой кабель подводить к сооружению, с одной или тремя фазами. Это определяет конфигурацию готовой схемы. Но общие подходы к составлению проекта сохраняются.

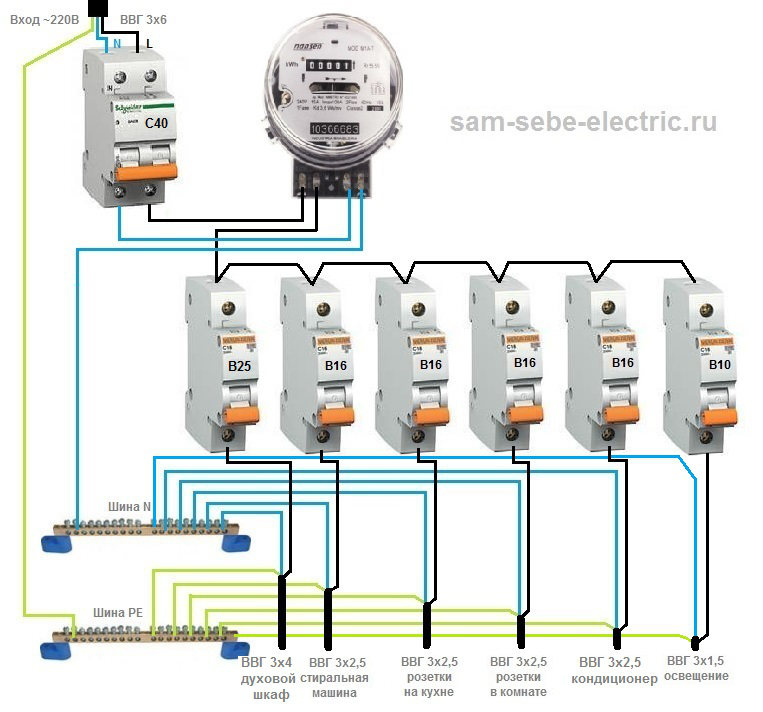

Возможный вариант схемы электропроводки для бани или сауны
Когда схема будущей проводки для сауны или бани подготовлена, пора браться за расчёты. Понадобится рассчитать сечение проводов, определиться с техническими характеристиками УЗО, автоматов и остальных элементов электроцепи.Чаще всего используется однофазное подключение. В случае когда схема предполагает наличие электроприборов большой мощности, целесообразно использовать трехфазное подключение. Оно рассчитано на значительно большую нагрузку (до 42 кВт), чем линия с одной фазой, подведённая СИП-кабелем (до 14 кВт).
Начнём с главного — расчёта сечения провода, подведённого к элетрощитку (по нему в здание будет подаваться электроэнергия). Вначале надо подсчитать общую потребляемую мощность устройств, установленных в бане, согласно схеме электроцепи. Значение потребляемой мощности указано на каждом электроприборе либо в инструкции к нему. Подсчитав совокупную мощность потребителей электричества, получаем ориентировочную нагрузку на кабель, идущий к бане от щитка. Делим полученное число на показатель напряжения сети и получаем силу тока (измеряется в амперах, А). От этого параметра и зависит нужное сечение кабеля, которое подбирается так:
- 16 А = 1,5 мм2;
- 25 А = 2,5 мм2;
- 32 А = 4 мм2;
- 40 А = 6 мм2.
Параметры подходят для всех типов проводов с жилами из меди.
Что нужно учитывать при составлении схемы электросистемы
Проводка в бане должна находится в специальной изоляции.
При составлении схемы электропроводки бани учитывают расположение электроприборов и других узлов. Их можно монтировать только в сухих помещениях. Это обусловлено правилами пожарной безопасности и тем, что коррозия на деталях будет образовываться меньше. Если прибор пластиковый, то его механизм все равно имеет металлические детали.
Есть приборы, на которых защита установлена производителями, поэтому их спокойно можно размещать в помывочной. К таким относятся современные душевые кабины, ванны с массажными системами, спа-оборудование и мн. другое.
Световые приборы для парной можно использовать только на металлической основе с защитной конструкцией из стекла. Монтируются светильники на стены отступив от потолка на 20 см.
Трансформатор проводящий электросистему в баню не превышает 220 вольт. В парилку, отделение для мытья распределять можно 12 вольт, которые проводят через стену. Это несколько разнится с нормативами ПУЭ, где сказано, что в опасных местах конструкции допустимо 42 вольта. Но это с учетом лампочки в 36 вольт, а в большинстве современных конструкции такие не используют.
Если в бане размещены стиральная или посудомоечная машинка, то следует выводить под них отдельную розетку с заземлением.Устанавливать их можно только на сухом месте. Если используется бак для нагревания горячей воды, то укладывают отдельный провод который идет отдельно от общей системы.
Защитная автоматика УЗО
По периметру конструкции монтируют контур системы заземления. В систему монтируется автомат аварийного отключения УЗО, либо, дифференциальную систему. Если установка автоматики по любым причинам невозможна, то монтируется Т220/12. Все защитные устройства должны быть спрятаны в гидроизолированный бокс.
Электрокаменка в системе электроснабжения
Датчики для электрокаменки в бани можно использовать только низковольтные. Монтируют на поверхность стены, которая дальше всех размещена от каменки. Выбирают подходящее место и отмерив 1 м от пола приступают к установке. Щит для управления датчиками монтировать в парилке запрещено.
Электрокаменку подключают отдельно от основной системы, без розеток. Для этого от щитка кидается отдельный кабель, который подключают к тепло-генератору и делается отдельное заземление.
Проводить проводку к электрокаменки и лампочкам в парилке следует не ближе 0,8 м от дымоходной трубы и печи. При этом она нигде не должна изгибаться или скручиваться, только цельная в специальной гофре.
Лампы для бани
Каждый электроузел должен располагаться на стене, не в коем случае нельзя прятать их внутрь дерева.
Не стоит пользоваться для помывочной и парной простыми лапами. Люминесценция берется только с защитой в IP44 степени. Среди самых безопасных стоит выделить галогеновые лампы 12 вольт.
Проводку для парной лучше использовать из термостойкого материала, например марка SILFLEX Sif, одножильный со специальной силиконовой изоляцией.
В некоторых современных схемах свет в парильном отделение выполняют снизу, так нагрев будет меньше. Выглядит освещение привлекательно, так как выполняется точечными светильниками, например встроенными в нижнюю ступень полога.
Внутри конструкции полога проводку проводят дополнительно изолируя в металлические трубы.
Проверять проводку нужно раз в 2–3 года, лучше чаще. Срок годности проводки тоже следует учитывать: медный — до 20 лет, алюминиевый до 15 лет. А так как влажность и повышенные температуры в бани воздействуют на проводку агрессивно, то смело можно делить цифры на 2 и по истечении срока менять проводку полностью.
Даже наняв профессионала не стоит пускать дело на самотек, нужно контролировать весь процесс от и до. Только так проводка в бане будет безопасной и прослужит положенный срок.
Печь, устанавливаемая в бане
На сегодняшний день весьма популярными являются две разновидности печи, устанавливаемой непосредственно в парилке: это каменка на натуральных дровах или электрическая каменка.
Если в бане присутствует печь первого типа, схема надлежащей электропроводки заключается в разведении освещения и нескольких розеток: каждая из которых применяется по своему собственному назначению.
- Одна розетка предназначается для бойлера, другая – для подключения какого-либо электроприбора, например, телевизора в комнате отдыха, третья – для вероятного осуществления зарядки разрядившегося гаджета и т.д.
- Если же в парилке установлена каменка электрического типа, следует предусмотреть еще один выход в одну или три фазы для ее соответствующего питания.
С учетом того, что в парилке всегда присутствует высокая температура и влажность, угроза вероятного поражения электрическим током как никогда высока. Так что освещение лучше всего подключать, посредством понижающего напряжение трансформатора.
В корпусе данного трансформатора присутствует автоматический выключатель, фиксирующий вероятный перепад напряжения, а также розетка, в которую может подключаться отдельный потребитель.
Об устройстве ввода
Кабель в помещение бани можно проложить под землей, а можно по воздуху. Последний способ дешевле, его легче реализовать. Для это необходимо предусмотреть крепление для кабеля на внешней стене бани (специальные узлы, скобы и т.п.), а также трос, если кабель не является самонесущим. В том случае, если пролет между соседними точками крепления превышает 25 м, необходимо устанавливать дополнительные опоры с изоляторами.
Кабель для воздушных линий обозначается маркировкой СИП. Он отличается продолжительным сроком службы (не менее 25 лет). Изоляция должна быть устойчивой к солнечным лучам и перепадам температуры. Сечение жилы – от 16 мм², чего достаточно для подключения потребителей мощностью до 8 кВт/ч.
Подземные бронированные кабели необходимо дополнительно защищать металлической или асбестоцементной трубой от механических повреждений. Кроме того, чтобы обезопасить его от грызунов, в составе изоляции должна быть специальная пропитка. Глубина прокладки силовой линии – не менее 0,7 м. Все это делает подземный ввод дороже воздушного. Преимуществом является эстетическая привлекательность.
В стену с отверстием для ввода кабеля вставляется гильза из металлической трубы. После окончания монтажа зазор между изоляцией и гильзой герметизируется.
Монтаж электропроводки своими руками
В деревянной бане редко проводят проводку скрыто. Чаще всего проводку выполняют открыто на роликах-изоляторах, на скобках, в пластмассовой гофре или в кабель-каналах:
К достоинствам открытой прокладки можно отнести быстрый доступ для обслуживания, что гораздо удобней, чем долбить стены, чтобы добраться до проводов. Монтаж открытой электропроводки на керамических изоляторах производится, как показано на рисунке ниже:
Обратите внимание, что поворот провода не допускается выполнять под прямым углом. Расстояние между изоляторами – не более 40 см

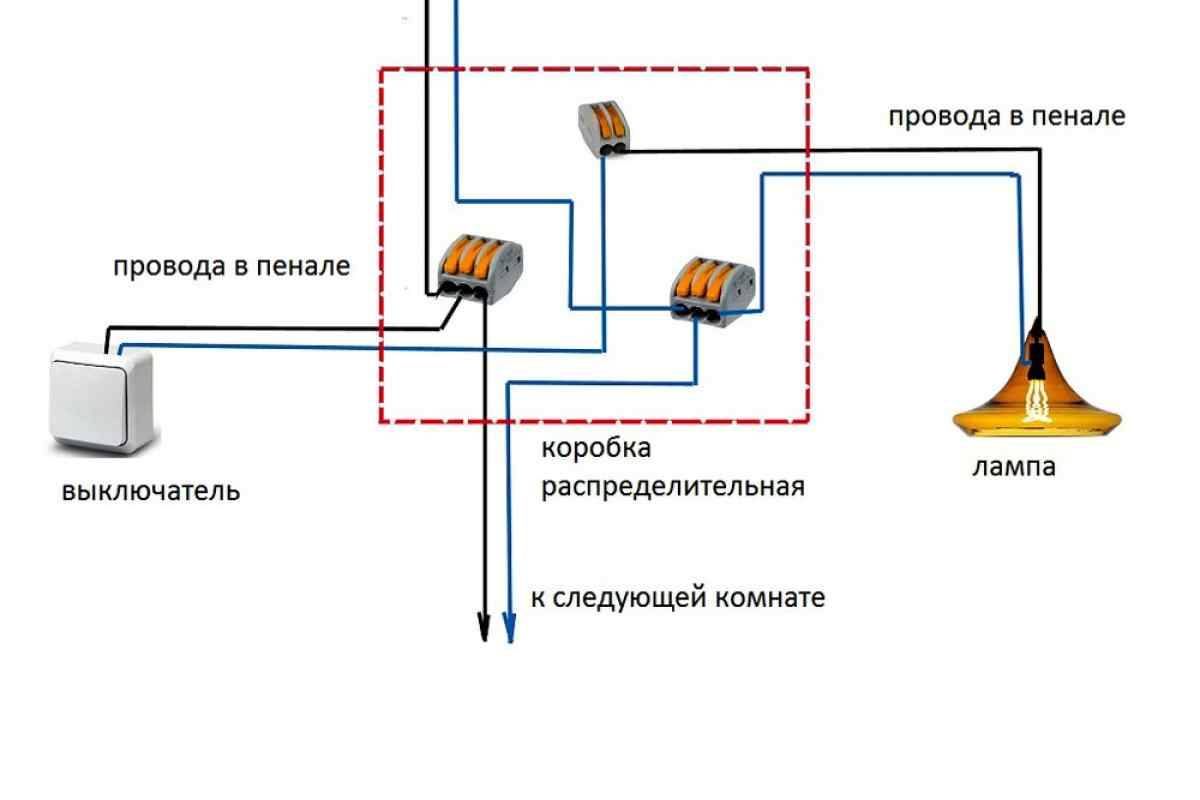

Провода при прокладке могут соединяться разными способами. Основные способы скрутки показаны на рисунке:
Наиболее эстетично смотрится прокладка проводов в кабель-каналах, которые можно подобрать под цвет стен:
***Как видите, электроснабжение бани имеет свои особенности, которые обязательно следует учитывать при монтаже проводке и выборе места установки розеток, светильников и других электроприборов.Не экономьте на своей безопасности и старайтесь всегда придерживаться правил устройства электроустановок и действующих норм.Прежде, чем приступать к работам, рекомендуется проконсультироваться со специалистами или заказать работу квалифицированным мастерам, имеющим опыт монтажа систем электроснабжения.
Какие лампы подойдут в парилку
В первую очередь нужно помнить простое правило: светильники в парилке нельзя ставить на потолке. Они всегда закрепляются на стене с отступом как минимум в 30 см от потолка. Причем располагать их надо в третьей зоне, во второй можно поставить только подсветку, сориентироваться проще всего по схеме.
В первой зоне ставить светильники и прокладывать кабель запрещено.
Нужно помнить несколько простых рекомендаций:
- Подсветку второй зоны можно делать с использованием светильников с термостойкостью от 50 градусов. Но лучше и туда ставить варианты, выдерживающие высокие температуры, чтобы исключить любые проблемы.
- В третьей зоне ставится основное освещение, выбирать следует только светильники с уровнем влагозащищенности не ниже IP54. При этом плафон и корпус должны нормально выдерживать нагревание до 125 градусов.
- При выборе лучше всего отдавать предпочтение моделям с керамическим основанием, они намного лучше переносят нагревание. Пластиковые основы – не лучшее решение для парилки с перепадами температуры и влажности.
Лучше всего для парилки или сауны подойдут плафоны на керамическом основании.
- Плафон может быть из матового стекла или термостойкого полимерного материала. Обычно для герметичности между плафоном и корпусом ставится силиконовая прокладка.
Что касается источников света, вариантов может быть несколько. Все они хорошо показали себя в работе, поэтому выбирать надо исходя из особенностей парилки и бюджета:
Лампы накаливания – традиционный вариант, используемый до сих пор. Они потребляют много электричества, служат не очень долго, зато дешевые. Обычно в плафоны нельзя ставить лампочки мощностью больше 60 Вт, поэтому свет получается не очень ярким, оттенок желтый, близкий к естественному. Галогенные варианты хорошо работают в парилке, так как сами нагреваются до высоких температур, поэтому горячий воздух им не вредит
Они отличаются качеством света и могут работать как от стандартного, так и от низковольтного напряжения, что очень важно. Срок службы не очень большой, для максимальной эффективности следует приобретать светильники в термостойком исполнении
Люминесцентные лампы позволяют оборудовать комфортное освещение в сауне или парилке, так как имеют разные варианты яркости и светятся с минимальным показателем мерцания. Они бывают разных форм и размеров, главное – купить модель с высокой степенью защиты от влаги и нагрева. Светодиодные светильники раньше не использовались в парилках, так как плохо переносили экстремальные условия
Но сейчас появились модели, которые специально разработаны для высоких температур, надо выбирать только варианты для саун, стандартное оборудование использовать нельзя. Диоды потребляют мало электричества, дают мягкий рассеянный свет и работают от низких напряжений. Оптоволоконные осветительные системы считаются одними из лучших для парилок. Они состоят из проектора и длинных светопропускающих элементов, которые ставятся в нужных местах и дают комфортный свет. Вариант сложнее в монтаже и стоит намного дороже других решений, зато выдерживает нагрев до 200 градусов и обеспечивает максимальный уровень безопасности.
Они бывают разных форм и размеров, главное – купить модель с высокой степенью защиты от влаги и нагрева. Светодиодные светильники раньше не использовались в парилках, так как плохо переносили экстремальные условия. Но сейчас появились модели, которые специально разработаны для высоких температур, надо выбирать только варианты для саун, стандартное оборудование использовать нельзя. Диоды потребляют мало электричества, дают мягкий рассеянный свет и работают от низких напряжений. Оптоволоконные осветительные системы считаются одними из лучших для парилок. Они состоят из проектора и длинных светопропускающих элементов, которые ставятся в нужных местах и дают комфортный свет. Вариант сложнее в монтаже и стоит намного дороже других решений, зато выдерживает нагрев до 200 градусов и обеспечивает максимальный уровень безопасности.
С помощью оптоволоконной системы в парилке можно сделать эффект звездного неба.
Обзор цен на популярные светильники для бани.
Составляем схему
Для составления схемы необходимо составить общий план помещений и начертить отдельные элементы (стены или потолки, на которые будет устанавливаться электропроводка в бане. В первую очередь размещают розетки и выключатели. Руководствуясь требованиями ПУЭ и соображениями удобства пользования. В помывочном и парильном отделениях эти элементы не используются, ограничиваются только осветительными приборами.

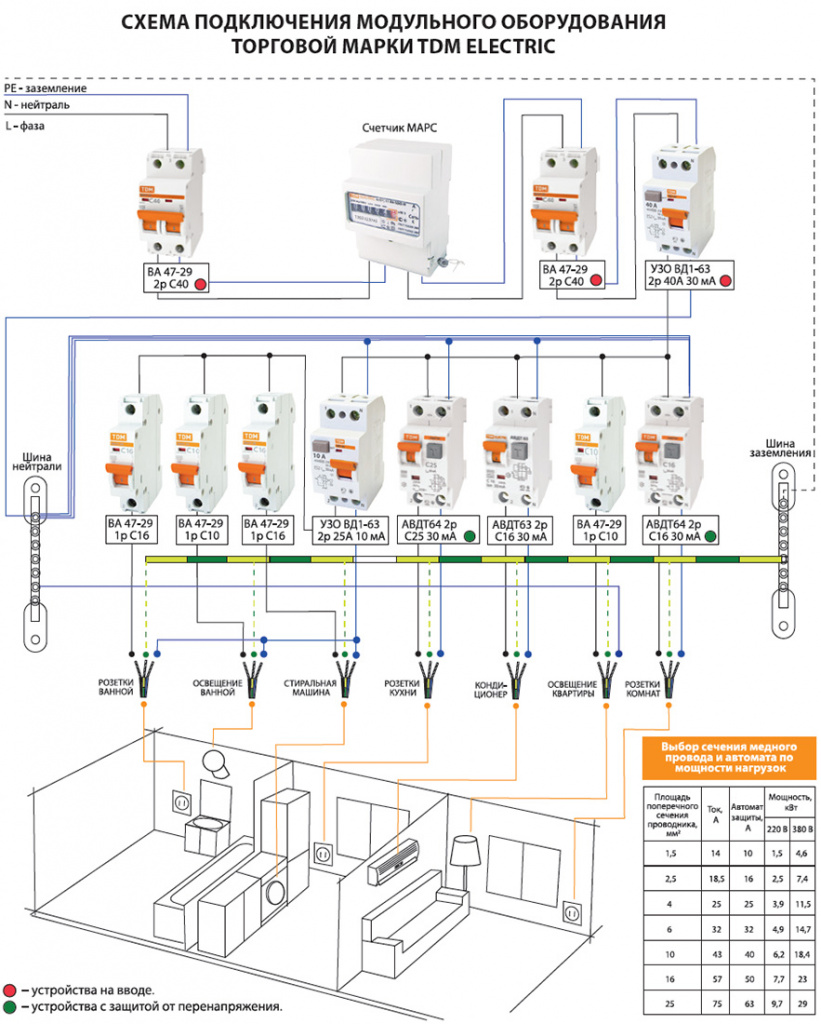

Схема соединений на электрощитке Источник elektroznatok.ru
Распределительный щит размещают неподалёку от входа, обычно в тамбуре. Необходимо обеспечить свободный доступ к главному рубильнику (автомату), чтобы в случае необходимости можно было быстро обесточить помещение или отдельные его части.
Согласно ГОСТ Р 50571.12-96, проводка в парилке не должна находиться ближе, чем за 80 см от печи или дымохода. Само помещение делится на 4 зоны, из которых самой безопасной считается участок 0,5 м от пола и столько же от печи. Здесь отсутствуют ограничения по теплостойкости оборудования и проводки. Однако, учитывая, что в парилке используют только осветительные приборы, необходимо руководствоваться требованиями для третьей и четвертой зон:
- зона 3 – участок 0,5 м от пола и 0,3 м от потолка, расстояние от печи – 0,5 м;
- зона 4 – вся площадь потолочного участка помещения на расстоянии 0,3 м от перекрытия или потолочной обшивки.
Для третьей зоны необходимо, чтобы изоляция проводки выдерживала нагрев не менее 170°. Если используется оборудование регулировки температуры, его предел нагрева должен составлять не менее 125°. В четвертой зоне изоляция должна выдерживать не менее 170°, а рекомендуемый предел – 200°.
Размещение проводки на деревянном основании в парной Источник www.remontnik.ru
