Укладка электрического теплого пола под ламинат и плитку

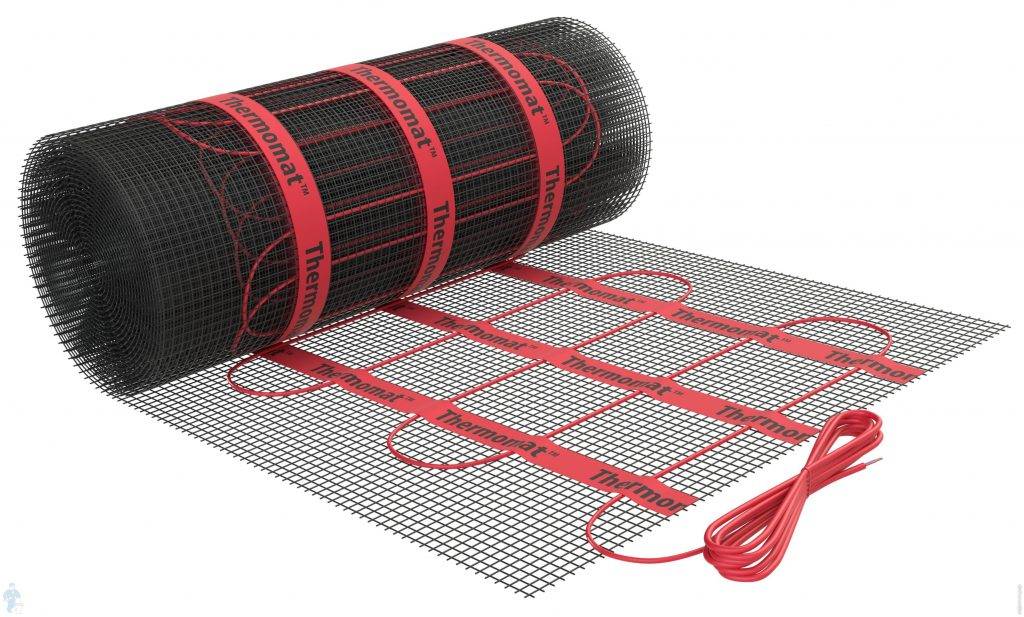

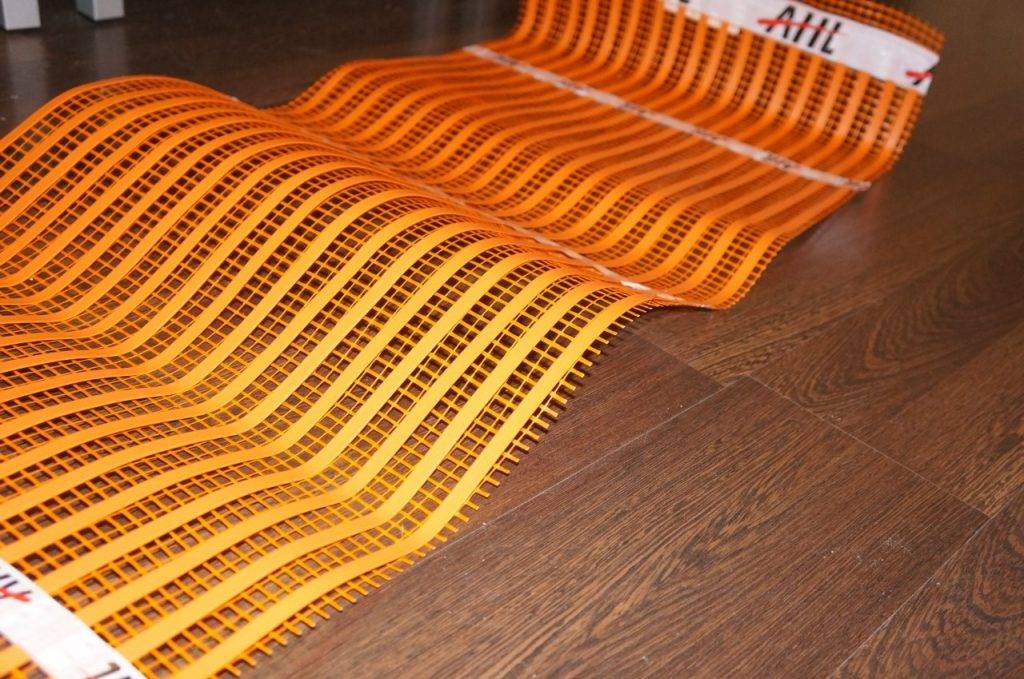

Укладка нагревательных матов

Их монтаж осуществляется значительно проще, так как кабель уже закреплен на сетке из стекловолокна. Остается только раскатать их как пленку по обогреваемой поверхности. Мат под всем полом должен составлять единое целое, поэтому для получения нужной конфигурации ножницами надрезают стекловолокно, не затрагивая при этом нагревающий кабель.

В остальном вся схема работ остается прежней, как и при укладке кабеля. После подключения и проверки работоспособности системы можно переходить к заливке стяжки.

Более наглядно монтаж электрического теплого пола под плитку представлен на видео.

Использование терморегуляторов с теплым полом под ламинат

Ламинат – термочувствительное напольное покрытие, поэтому совместно с системой «теплый пол» желательно использовать программируемые терморегуляторы или приборы, имеющие цифровую индикацию. Производители ламината рекомендуют устанавливать температуру 26-29°C. Это предотвратит возможность перегрева напольного покрытия и изменение его внешнего вида.

С каталогом и ценами на терморегуляторы для теплого пола Вы можете ознакомиться в этом разделе.

При монтаже электрического теплого пола под ламинат используют слой теплоизоляции (подложка) для снижения теплопотерь помещения, увеличения эффективности работы системы и минимизации энергопотребления.

Копирование и использование текстов с сайта Сети фирменных магазинов «ТЕПЛЫЙ ПОЛ» без указания источника – ЗАПРЕЩЕНО!

Функциональные особенности

Необходимо отметить, что ламели по своей структуре отличаются от классических половиц. Они не предназначены для монтажа на лаги, так как их толщина не может выдержать большую нагрузку. Поэтому предварительно обустраивается «черновой» пол, на который и устанавливается ламинат.

Устройство электрического теплого пола должно учитывать эту особенность, т.е. фактически происходит нагрев подложки, а затем через ее поверхность тепло передастся на доски. Так как в качестве черного основания лучше всего использовать древесные материалы, в расчет берется степень их теплопроводности. Установка по схеме: нагревательные элементы, бетон, черновая подложка, ламинат нежелательна. Это увеличит высоту поверхности и значительно снизит КПД всей системы.

В то же время следует еще на стадии составления проекта рассчитать максимальный уровень температуры. Не все материалы предназначены для принудительного нагрева поверхности. Установка теплого электрического пола должна осуществляться согласно схемам, рекомендованным производителям. Самая типичная из них выглядит следующим образом:

1. На бетонную поверхность устанавливается теплоотражающий материал. Лучше всего, если он будет совмещать функции теплоизолятора, гидробарьера и отражателя ИК волн.
2. Поверх этого слоя монтируются элементы теплого пола. Это могут быть пленочные или кабельные модели.
3. Затем стелется гидроизоляционный материал – пленка ПВХ.
4. Если используются кабельный тип нагрева – следует установить дополнительный защитный слой из ДВП или аналогичный ему плиточный материал.

Укладка электрического теплого пола на пленочной основе может быть выполнена без дополнительного слоя. Минимальная высота подложки и отсутствие перепадов на поверхности дает возможность выдержать большие внешние нагрузки без повреждения структуры.

Преимущества теплого пола

Высокую популярность данной технологии обеспечивают следующие показатели:

• высокий уровень КПД. Теплоотдача от электропола осуществляется по всей поверхности пола, что позволяет нагревать помещение в короткие сроки, а терморегулятор в каждой комнате позволит контролировать необходимую температуру;
• простота в монтаже и эксплуатации. Укладка теплого пола осуществляется непосредственно под стяжку, на которую монтируется ламинат, а система автоматического управления сводит к минимуму человеческое вмешательство в процесс;
• отсутствие радиаторов, труб, которые не всегда позитивно влияют на внешний облик помещения, а также требуют постоянного контроля уровня воды, мешают при расстановке мебели;
• нет необходимости в получении специальных разрешительных документов, утверждения планов в государственных органах или другой бумажной волокитой с чиновниками. Особенно это касается водяного теплого пола и многоквартирных домов;
• идеально сочетается с современными дизайнерскими решениями.

Таким образом, теплый пол под ламинатом является одной из самых востребованных и эффективных систем отопления в современных условиях.

Подготавливаем все необходимые материалы

На данном этапе необходимо осуществить расчет теплого инфракрасного пола под ламинат, чтобы определить нужное количество всех материалов. Расчетная часть довольная простая, нужно всего лишь посчитать полезную площадь комнаты и с учетом выбранной мощности обогревателя, посчитать и его площадь.

Итак, для того чтобы облегчить восприятие информации, представим все по пунктам:

1. Определяем полезную площадь комнаты. Укладывать материал необходимо на расстоянии не менее 15 см от стены, причем под тяжелой мебелью и бытовой техникой стелить пленку запрещается. Исходя из этих требований, создаем схему и определяем полезную площадь.
2. Выбираем мощность системы. Как правило, для подогрева теплого пола используют покрытие мощностью 150 Вт/м2 (в том случае, если центральное отопление отсутствует) и 90 Вт/м2 если в доме присутствует отопительная система. Можно также выбирать промежуточные значения, опираясь на собственные условия применения.
3. Рассчитываем количество пленки. Для этого полезную площадь умножаем на мощность, которую Вы выбрали. Например, для комнаты в 15 м2 без центрального отопления потребуется теплый пол мощностью 2250 Вт (15*150). Идем в магазин и покупаем рулон подходящего размера.

Также дополнительно необходимо приобрести утеплитель (лучше всего пенофол), фольгированный скотч и поливиниловую вспененную пленку (защитит поверхность обогревателя от механических повреждений).

Когда все материалы будут подсчитаны и куплены, можно переходить к процессу монтажа.

Как выбрать пол

Один из предпочтительных материалов – инфракрасная пленка. Ее дополнительное преимущество – незначительная толщина. Это актуально для комнат с низкими потолками.

Рекомендуемая мощность системы – не больше 130 ватт на метр квадратный, предел для первых этажей и балконов. Для межэтажных перекрытий достаточно 90.

Нагревательный элемент

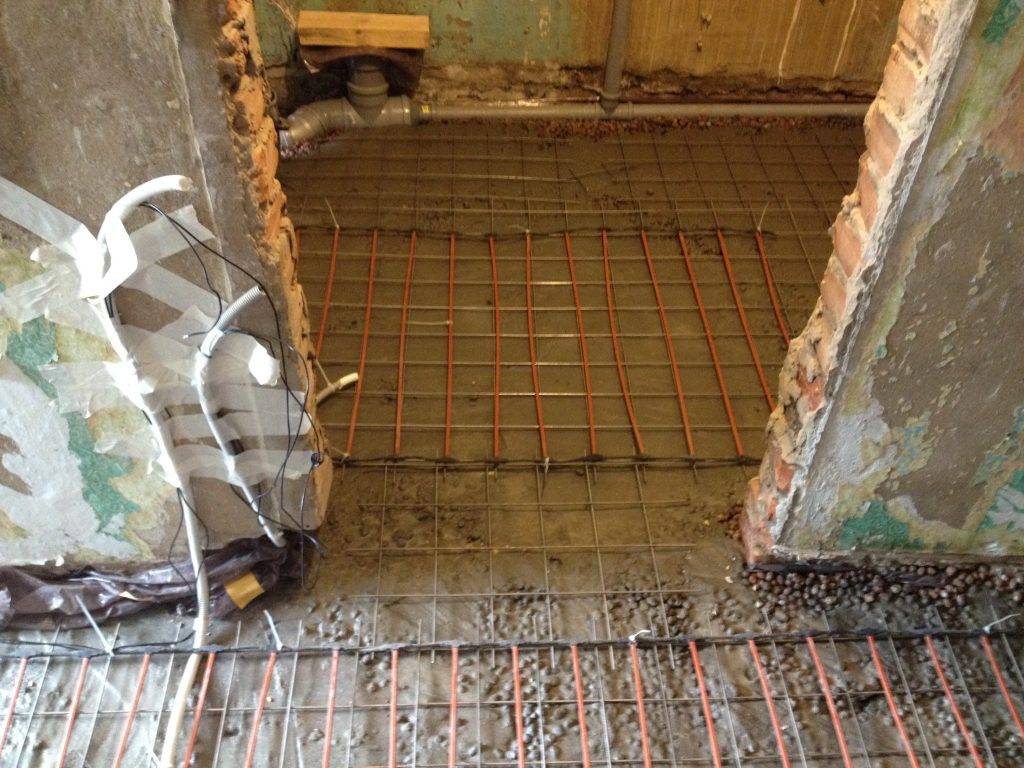

1. Кабельный электрический теплый пол под ламинат.

При монтаже системы под стяжку можно остановиться на этом варианте: стяжка компенсирует неровности. Плюсы этого способа:

• самый дешевый;
• ширину витков (а значит, теплоотдачу) укладчик выбирает по своему усмотрению;
• стяжка дольше держит тепло.

Минусы:

• энергоемкость;
• теплоэффективность ниже, чем у других видов;
• стяжка «съедает» полезное пространство.

2. Кабельные маты.

Плюсы:

• толщина кабеля небольшая (около четырех миллиметров);
• невысокая мощность и энергопотребление;
• возможен сухой монтаж покрытия на подложку.

Минус: перед финишным покрытием необходима укладка выравнивающего состава до 8 миллиметров толщиной и подложки. Теплоэффективность при этом снижается.

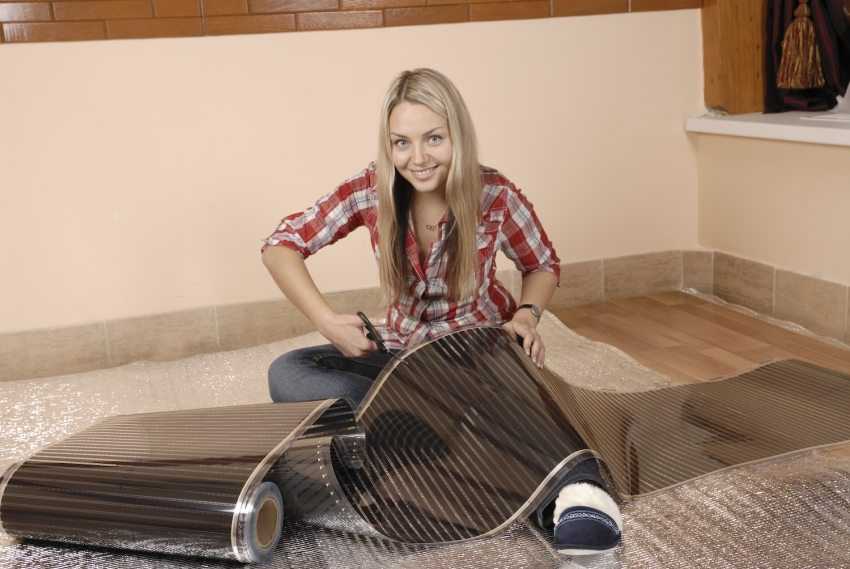

3. Электрический пленочный теплый пол под ламинат – оптимальный вариант:

• простая укладка, стяжка не требуется;
• теплоэффективность самая высокая.

То же самое относится к матам на алюминиевой основе.

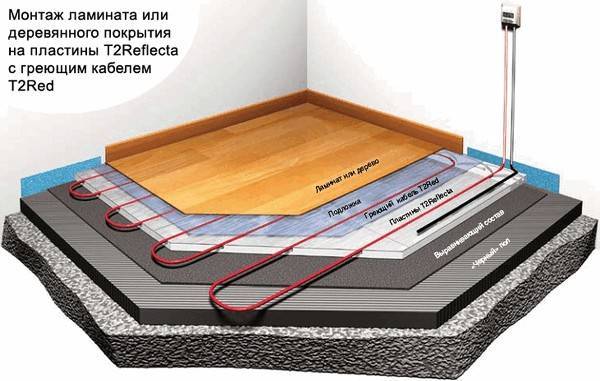

Схема устройства электрического теплого пола под ламинат.

Внимание! Под пленочные и алюминиевые теплопроводные маты необходимо класть слой фольгированного теплоизолятора. 4

Многослойные маты уже включают в себя все необходимое:

• полимерная теплоизоляция;
• отражающая фольга;
• кабель;
• защитное покрытие из прорезиненного пластика.

Такая укладка электрического теплого пола под ламинат производится без дополнительных слоев снизу. Исключение – монтаж на грунт: в этом случае следует положить на основание гидроизолирующую пленку. Подложка под ламинат не требуется.

Ламинат

Для теплых полов используются не все виды ламината. Подходящее покрытие имеет ряд особенностей:

• плотная однослойная структура обеспечивает низкое сопротивление теплопередаче;
• термическое расширение меньше – доски не будут деформироваться при повышении температуры;
• при нагреве не выделяются вредные летучие компоненты.

Те ламинаты, которые можно брать, имеют в маркировке температурный значок.

Мощность системы и толщина доски – взаимозависимые величины. Ряд производителей указывает допустимую толщину покрытия в сопроводительной документации к теплому полу.

Существуют доски с уже встроенными нагревательными элементами, оборудованные алюминиевыми замками для монтажа.

Класть или не класть подложку

Подложка – тепло/звукоизолирующий материал.

Поэтому:

• если важна максимальная теплоотдача, а звукоизоляцией можно пожертвовать, подложку не кладут;
• если звукоизоляция необходима – нужно класть.

Чтобы минимизировать теплопотери, выбирают подложку как можно тоньше. В конструкции пленочных полов вместо нее часто используется толстый полиэтилен от 80 мкм – он гидроизолирует электрическую составляющую пола.

Устройство карбонового сплошного пола

При монтаже сплошного карбонового пола, мастеру практически не требуется никаких специальных навыков, и все работы можно сделать в течение одного дня:

• По заранее подготовленному основанию чернового пола наносится разметка, согласно расстановке, в комнате мебели.
• Материал раскладывается на полу.
• Разметка переносится на карбоновый сплошной пол.
• Производится раскрой элементов обогрева пола в нужных местах.
• Оборудование подключается к сети и тестируется в рабочем режиме.
• После устройства матов, они закрываются подложкой и чистовым напольным покрытием.

Эффективность конструкции будет зависеть, по большей части, от качества самого изделия, поставляемого на рынок.

Преимущества использования

1. Экологичный метод обогрева. Благодаря равномерному нагреву нижней части пространства не происходит движения воздушных потоков сверху вниз. Поэтому, частицы находящиеся в пространстве — различные аллергены, споры плесени и других грибков, частички пыли — не перемещаются и не остаются во взвешенном состоянии.
2. Безопасное использование. Исключена вероятность получить ожог. Также не возникнет проблем с протечкой труб.
3. Эстетичность. Отопительные элементы скрыты под напольным покрытием. Навесные или электрические радиаторы не портят интерьер комнаты.
4. Эффективность. Системы теплого пола имеют регуляторы нагрева, таким образом легко устанавливать и поддерживать необходимую температуру в комнате.
5. Долговечность. Качественные и правильно установленные электрические системы теплых полов прослужат не один десяток лет.

Что собой представляет система отопления теплый пол под ванной?

Водяной пол в ванной: Устройство и описание системы

Современная система теплый пол – это безопасность и невероятный комфорт. Это отличная альтернатива любому традиционному виду отопления в помещении, которая позволяет добиться равномерного и постоянного обогрева комнаты. Правильно разработанная схема распределения тепла – это залог здоровья всех проживающих. В этом доме не останется холодных зон. Можно сделать работы по установке системы водяной теплый пол в ванной своими руками, тем более, когда у вас уже есть определенных опыт работ этого плана. Установленная система дает возможность контролировать режим температуры в доме, обеспечивает довольно экономичный расход энергии и работает без сбоев.

Особенности конструкции «теплых полов»

Теплый пол имеет несколько слоев:

• Гидроизолирующий слой подложки для установки теплых полов. Для гидроизоляции материалы могут различаться с учетом от варианта установки. Гидроизоляцию можно укладывать на грунт, сверху которой будет выполнена стяжка. В данном случае можно выбрать плотный полиэтилен или рубероид. Стяжку можно не делать, но в этом случае необходимо уложить гидроизоляционную мембрану.
• Утеплительный слой. Эффект утепления может обеспечить плотный слой пенополистирола. В некоторых случаях в качестве слоя утепления применяют базальтовую вату. Но данный материал применяется в последнюю очередь, поскольку он гигроскопичен и при протечках может значительно намокать. Этот утеплитель быстро утрачивает свои изначальные теплоизолирующие характеристики.
• Затем требуется фольгированный отражающий слой. Это возможны и стальные пластины со специальными каналами.
• Установка труб.
• На эффективность теплого покрытия значительно влияет наличие основания. Если не выполнять стяжку, то для основания необходимо уложить несколько листов влагостойкой фанеры. Также, к примеру, это могут быть OSB или гипсокартон.

Нужно учесть, что для установки системы в качестве основания можно применять и ГКЛ, и древесину только с хорошими теплоизоляционными характеристиками.

В готовом виде теплый водяной пол может иметь различную толщину. В этом случае много зависит от способа монтажа. Также необходимо учитывать укладку листов фанеры на основной пол, наличие труб, стяжку (если она есть), толщину утепляющего материала. В основании полов толщина стяжки имеет не больше 3–4 см. Толщина утеплителя бывает различной с учетом применяемого материала и способа укладки (сверху перекрытия, сверху грунта). Маты или листы из гипсокартона выкладываются толщиной не больше 9 см. Для укладки труб в листах или матах предусмотрены каналы, их глубина будет зависеть от диаметра труб

При этом толщину непосредственно труб можно не брать во внимание

Особенности конструкции системы «теплый пол» в ванной под плитку

Обогревательная система под плитку устроена таким образом:

Монтируется котел. Сейчас в домах монтируются различные виды котлов. К примеру, электрические, как самый доступный вид оборудования. Хоть во многих домах находятся газовые котлы, как самый популярный и самый экономичный вариант отопительной системы для ванной

Во время выбора газового котла необходимо обращать внимание на устройства с закрытой топкой, это обеспечит защиту помещения котельной от продуктов горения.

Наличие в системе коллектора, который требуется в случае, когда теплый пол в доме единственный источник обогрева. То есть, в жилище больше нет других батарей и труб

В данном случае нужно учитывать площадь обогрева. Таким образом, на один контур полов (45 метров) необходимо 100 метров труб. Все контуры подсоединяются к коллектору. Так в системе отопления можно отрегулировать каждый контур. А в каждом контуре ставятся по две гребенки, которые состоят из обратных и подающих труб, а также краны регулировки и воздушные клапаны. Для всей данной конструкции с контурами отводится коллекторный шкаф или специальная ниша.

Установка насоса. Для монтажа теплых полов насос требуется для организации циркуляции теплоносителя к коллекторам от котла. Насос как раз располагается между ними и оборудуется фильтром для очистки воды.

Монтаж теплого пола. Вся система состоит из труб (полипропиленовых или металлопластиковых) с диаметром 1,5–2 см. Трубы укладываются по спирали витками по периметру помещения. На середине комнаты витки разворачивают и укладывают обратку.

Виды и характеристики клеевого соединения

Современная строительная отрасль подразделяет клей для плиточных полов на три вида. Поэтому, чтобы определиться какой из них выбрать для применения, нужно узнать все их характеристики.

Однокомпонентный

Такой клей самый распространенный в применении. Он имеет высокий уровень эластичности, прочность и не заметное скрепляющее соединение. К его главным преимуществам так же относят:

1. Простота в применении, так как не требуются какие — либо дополнительные добавки.
2. Не нуждается в разведении. Такая смесь имеет уже готовый пастообразный вид.
3. Медленное застывание. Благодаря этому, можно изменить не правильное расположение плитки.

Этот клеящий раствор благодаря своим характеристикам, подходит под все виды плиток водяного теплого пола.

Характеристика однокомпонентного клея

Такой клеящий раствор состоит из изоцианатов, к которым добавили разные, стимулирующие компоненты, за счет чего он имеет показатели:

• прочность на растяжение;
• затвердевание от 1 до 1,5 часа;
• средний расход не более 1,2 килограмма на один квадратный метр;
• не имеет усадки и ползучести;
• высокая гидроизоляция и термостойкость;
• выдерживает температуры от – 50 до + 120 градусов.

Также особенностью этого клея заключается в том, что он хорошо подходит и для электрических теплых полов, так как может склеиваться  с бетоном и другими материалами, такими как: ПВХ, резиной и штукатуркой.

Двухкомпонентный

Такая смесь состоит из двух основных компонентов, которые смешиваются шесть частей к одной. Первый компонент состоит из сложных полимеров с многоатомными спиртами, которые увеличивают прочность и вязкость смеси. Второй – диизоцианатной жидкостью, которая разбавляет пасту до необходимой консистенции.

Технические характеристики

Перед тем как его применить, нужно по его свойствам понять, подойдет ли он для необходимого напольного покрытия. Характеристики двухкомпонентного клея включают в себя:

1. Расход смеси составляет от 800 грамм до 2 килограмм на один квадратный метр, в зависимости от проводимых работ.
2. Плотность 1,55 килограмм на один литр.
3. Хорошее скрепление с щелочами.
4. Время засыхания составляет от 1 до 2 суток, в зависимости от толщины нанесенного слоя.
5. Не деформируется на полах с подогревом теплого водяного пола.
6. Не содержит органических соединений.

Применяется двухкомпонентный клей со всеми видами напольного покрытия, от ламината и паркета, до разных видов плиток. А благодаря тому, что клей не позволяет просочиться влаги между элементами, готовый пол прослужит долгое время.

Универсальная клеящая смесь

Этот плиточный клей для теплого пола состоит на основе цемента и различных модификаторов. В основе адгезии выступает песок мелкой фракции. Данный материал производится сухой смесью, которую нужно будет приготовить самостоятельно, исходя из прилагающей инструкции на упаковке. У универсального клея есть различные характеристики, которые зависят от внесенных модификаторов производителями. Применяется это клей под все виды теплых полов.

Все эти клеящие растворы изготавливаются, как в России, так и за рубежом. Но какие все же марки наиболее распространенные в применении?

Теплый пол: достоинства и недостатки

Ламинат – покрытие хоть и довольно красивое, но по сравнению с тем же паркетом кажется более холодным и неприятным, если по нему ходить босиком. Поэтому под ламинат рекомендовано укладывать систему теплых полов. Особенно это касается домов, расположенных в частном секторе, и квартир, находящихся на первом этаже, где холодный воздух снизу очень сильно охлаждает и напольное покрытие. Система теплого пола обеспечит комфортное проживание в таких помещениях всем членам семьи.

Укладка ламината на теплый пол

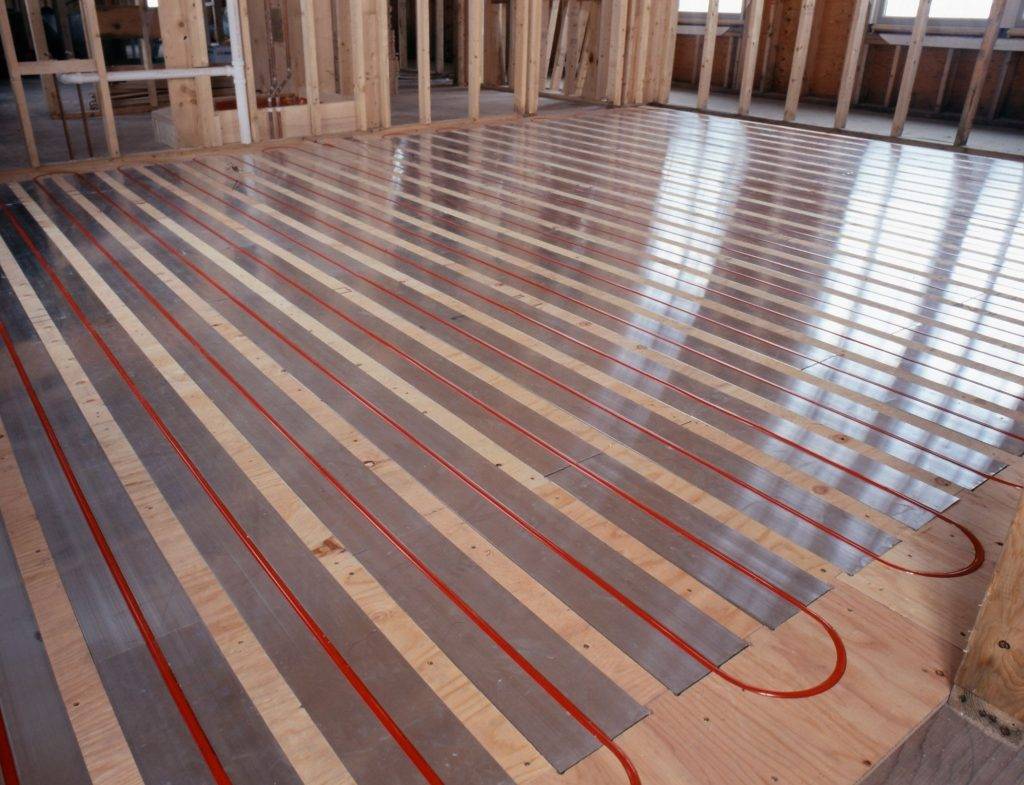

Водяной теплый пол под ламинат

Теплые полы – это система, обеспечивающая подогрев напольного покрытия, своеобразное отопление. Как ни странно, история этого способа подогрева насчитывает более 20 веков в общей сложности. Подобие современных систем использовалось для обогрева помещений еще в Древнем Риме и Корее в начале нашей эры. Конечно, об электричестве речи не шло, но тогда в некоторых домах печи строились таким образом, чтобы выходящие из них дым и горячий воздух проходили в специальных полостях под напольным покрытием и тем самым прогревали помещение снизу.

Теплый пол в древнем Риме

Сейчас технологии шагнули вперед – появились современные способы подогрева полов и все они обладают определенными достоинствами:

• комфортные условия проживания в квартире за счет прогрева напольного покрытия и воздуха в нижней части комнаты;
• незаметность системы для глаза;
• возможность использования в любом помещении.

Теплый пол под ламинат

Недостатки у теплого пола практически отсутствуют. К ним можно отнести некоторую сложность монтажа (необходимо укладывать системы под покрытие, и если оно уже было ранее уложено, то его придется разбирать), а также возрастание счетов за коммунальные услуги – электричество или отопление, в зависимости от типа пола.

Именно поэтому речь в статье пойдет лишь об электрических типах теплого пола, использование которых не будет ограничиваться наличием разрешения от управляющей компании на установку. Да и монтаж их гораздо проще, чем водяных систем подогрева.

Укладка ламината поверх пленочного теплого пола

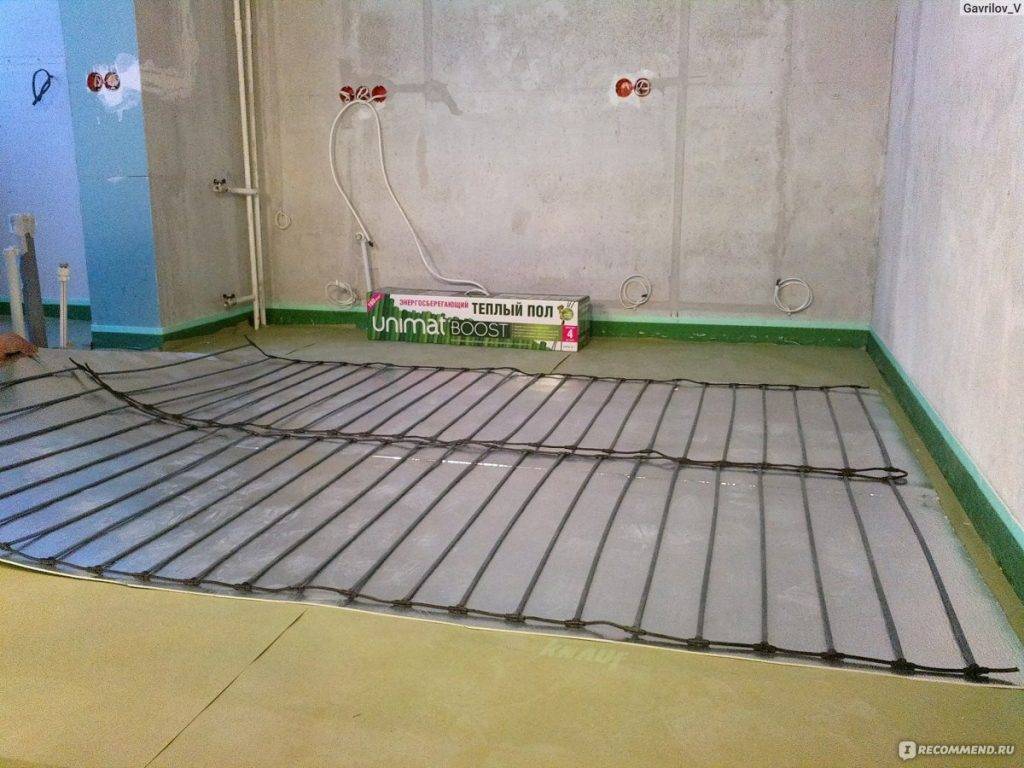

Монтаж стержневого карбонового пола

При монтаже стержневого карбонового элемента отопления напольного покрытия, необходимо учитывать ряд нюансов:

• Также, как и в предыдущем случае, на стене устраивается регулятор мощности пола с заземляющим кабелем.
• Рекомендуется прокладывать кабель от терморегулятора в специально проделанной штрабе с защитной гибкой гофрой.
• Вторым этапом подготавливается основание – поверх стяжки устраивается тепло- и гидроизоляционный материал.

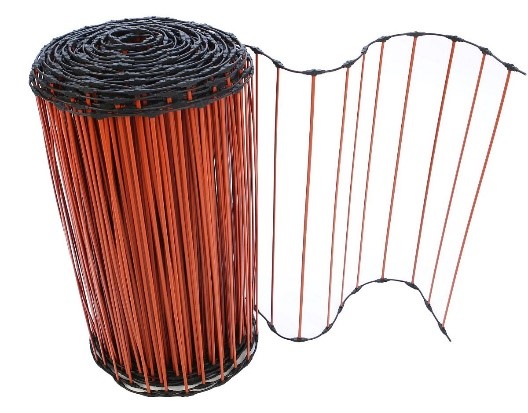

• Стержневые карбоновые нагреватели поставляются в виде готовой конструкции, где каждый электрический прибор связывается распределительными нитями и кабелями, в результат чего получается полноценный мат.
• Оборудование аккуратно выстилается и разглаживается по всей обогреваемой плоскости пола.
• В отличие от инфракрасных матов, поверх карбонового стержневого тёплого пола необходимо устроить бетонную стяжку с толщиной от 30 мм и более.
• Выжидается время для схватывания и набора прочности вяжущих материалов.
• По завершении твердения и полного испарения влаги из стяжки, монтируется подложка и настилается ламинат.

От качества монтажа зависит долговечность и надёжность обогревательных элементов, что требует строгого соблюдения горизонтальной плоскости каждой детали при её устройстве.

Какие тёплые полы можно класть под ламинат

В отличие от керамогранитного покрытия, далеко не каждый тип тёплого пола можно укладывать под ламинат. Наиболее эффективными являются следующие системы внутрипольного отопления под ламинированное покрытие пола в жилых комнатах, офисах или других помещениях:

1. Инфракрасный плёночный пол:

• Можно смонтировать своими руками.
• Имеет предельно малую толщину нагревательных элементов (не более 1 – 1,5 мм), что особенно актуально в помещениях с низкими потолками.
• Несмотря на инфракрасное излучение, конструкция считается предельно безопасной для здоровья человека.
• Данный тип пола отличается повышенной механической прочностью и работает под пригрузом, без деформации нагревательных элементов.

2. Карбоновый стержневой:

• Отличается независимым подключением каждого стержня, что исключает «эффект гирлянды». При выгорании одного нагревательного элемента – вся система продолжает работать.
• Не разрушается под воздействием воды.
• При эксплуатации во влажной среде исключается короткое замыкание электрооборудования.
• Рекомендуется монтировать данный тип пола в стяжку пола, с устройством специальных каналов, либо непосредственно перед её заливкой.

3. Карбоновый сплошной:

Отличается самым высоким показателем экологичности.
КПД таких полов достигает 90%, что делает их очень экономичным электрооборудованием.
Предельный срок службы не превышает 12 – 15 лет, после чего нагревательные элементы начинают выгорать.
Укладывается непосредственно под ламинат, на подложку, что исключает необходимость устройства специальной стяжки и соблюдения мер предосторожности при её заливке.
Несколько карт могут легко соединяться между собой с помощью паяльника и подключаться к одному источнику электрической энергии.
Мембрана обладает уникальным свойством – может легко подрезаться без нарушения работоспособности.

4. Кабельный тёплый пол:

• Проверенная временем технология.
• Равномерная теплоотдача в эксплуатируемое пространство.
• При стандартной эксплуатации в нормальных условиях не выйдет из строя десятки лет.
• Потребляет большое количество электроэнергии.
• Требует устройства заземляющего кабеля для повышения уровня безопасности при эксплуатации.
• Обогревает помещение естественным конвекционным путём, что требует гораздо больше времени, чем при использовании инфракрасных полов.
• Требует наличия стяжки, что можете сказаться на предельно допустимой высоте комнаты.

5. Нагревательные маты:

• Максимально сохраняет высоту помещения.
• Может раскатываться только в эксплуатируемых участках, избегая мест установки встраиваемой мебели.
• Раскрой производится в любом месте, без снижения эффективности оборудования.

6. Металлический аморфный тёплый пол:

• Отличается повышенной механической прочностью и устойчивостью против пластических деформаций.
• Обладает отменными теплотехническими свойствами.
• Просто укладывается, не требует стяжки.
• Не излучает радиоактивные волны.
• Потребляет минимальное количество электричества.

Для выбора наиболее подходящего и экономичного типа тёплого пола под ламинат, рекомендуется изучить предложения от нескольких поставщиков, сопоставить показатели теплоотдачи и потребляемой мощности, а также соотношение цены и качества.

Теплый пол: достоинства и недостатки

Ламинат – покрытие хоть и довольно красивое, но по сравнению с тем же паркетом кажется более холодным и неприятным, если по нему ходить босиком. Поэтому под ламинат рекомендовано укладывать систему теплых полов. Особенно это касается домов, расположенных в частном секторе, и квартир, находящихся на первом этаже, где холодный воздух снизу очень сильно охлаждает и напольное покрытие. Система теплого пола обеспечит комфортное проживание в таких помещениях всем членам семьи.

Укладка ламината на теплый пол

Водяной теплый пол под ламинат

Теплые полы – это система, обеспечивающая подогрев напольного покрытия, своеобразное отопление. Как ни странно, история этого способа подогрева насчитывает более 20 веков в общей сложности. Подобие современных систем использовалось для обогрева помещений еще в Древнем Риме и Корее в начале нашей эры. Конечно, об электричестве речи не шло, но тогда в некоторых домах печи строились таким образом, чтобы выходящие из них дым и горячий воздух проходили в специальных полостях под напольным покрытием и тем самым прогревали помещение снизу.

Теплый пол в древнем Риме

Сейчас технологии шагнули вперед – появились современные способы подогрева полов и все они обладают определенными достоинствами:

• комфортные условия проживания в квартире за счет прогрева напольного покрытия и воздуха в нижней части комнаты;
• незаметность системы для глаза;
• возможность использования в любом помещении.

Теплый пол под ламинат

Недостатки у теплого пола практически отсутствуют. К ним можно отнести некоторую сложность монтажа (необходимо укладывать системы под покрытие, и если оно уже было ранее уложено, то его придется разбирать), а также возрастание счетов за коммунальные услуги – электричество или отопление, в зависимости от типа пола.

Именно поэтому речь в статье пойдет лишь об электрических типах теплого пола, использование которых не будет ограничиваться наличием разрешения от управляющей компании на установку. Да и монтаж их гораздо проще, чем водяных систем подогрева.

Укладка ламината поверх пленочного теплого пола

Инструкция по монтажу инфракрасной системы

Монтаж инфракрасного тёплого пола под ламинат не вызовет труда даже у новичков. Для устройства такой инновационной системы, необходимо следовать пошаговой инструкции:

• В выбранном на прилегающей к полу стене месте монтируется включатель с реостатом для регулировки мощности оборудования.
• Кабель от терморегулятора прокладывается в специальном канале к месту спайки или клеммного соединения с инфракрасной плёнкой.
• Производится разравнивание, подготовка и очистка основания под монтаж оборудования.

• Первым делом, по стяжке выстилается мембранная полимерная гидроизоляция.
• После плёнки под ламинат кладётся теплоизоляционный слой.
• Инфракрасный тёплый пол аккуратно раскатывается по подготовленной плоскости, в соответствии с инструкцией, прилагаемой к изделию.
• Производится соединение сердечника питающего провода с кабелем тёплого пола.

• Контакты изолируются специальными диэлектрическими материалами.
• Проверяется работоспособность устройства после подачи питания.
• Инфракрасная плёнка закрывается «Изоспаном», пористым непроницаемым материалом, который одновременно играет роль подложки под ламинат.
• На завершающем этапе, монтируются ламели чистового покрытия.

Сразу после монтажа, рекомендуется положить на пол несколько ламинированных дощечек, включить оборудование и проверить его работоспособность. Если в ходе тестирования и пуско-наладки не возникает каких-либо проблем, можно приступать к устройству чистового покрытия пола.

Монтаж пленочного теплого пола под ламинат

Также следует разобраться, как сделать инфракрасный теплый пол под ламинат самостоятельно. Все работы правильно будет разделить на этапы:

Подготовка чернового основания

Важно помнить о трех главных требованиях – сухость, ровность, чистота. Для неровного деревянного основания подойдет фанера, для бетонного – нивелирующие составы.

Укладка изоляции

Тут есть нюанс, чтобы утеплитель покрывал всю площадь, даже в тех случаях, когда ИК пленка укладывается точечно.

Подложка должна покрывать весь пол

• Укладка ИК пленки. Рулоны пленки раскатываются так, чтобы они расположились вдоль длинных стен. Это позволит обойтись минимальным количеством соединений контактов. Если нужно подрезать рулон, то это делается только в специально отведенных местах.
• Установка термодатчика. В подложке делают вырез под провод питания и сам датчик. Фиксируется он при помощи битумной ленты.
• Установка клемм. В местах, где система будет подключаться к цепи, устанавливаются зажимы-клеммы. Верхнюю часть вставляют в контактный разрез пленки, а нижнюю заводят под нее.
• Подключение кабеля. Их концы вставляются в контактную клемму, все изолируется битумной лентой.
• Подключение термостата. Под терморегулятор и идущие к нему провода проделывают канал и отверстие в стене.

Схема подключения

Испытание системы

После соединения всех деталей включается обогрев, важно проверить, чтобы все участки ИК пленки прогревались равномерно.

Монтаж покрытия. Устройство инфракрасного обогрева не требует серьезной изоляции, хватит тонкой пенополиэтиленовой пленки в качестве подложки

После этого остается только положить ламинат.

Подготовка поверхности к монтажу инфракрасного теплого пола под ламинат

Как положить теплые полы под ламинат? Если инфракрасный обогрев планируется использовать как единственный обогревательный элемент, укладку пленочного теплого пола под ламинат производят на площади не менее 70% от общей поверхности пола. В случае если пленка используется в качестве дополнительного обогрева, вполне достаточно покрыть ею до 40% пола. Стоит отметить, что электрический пленочный обогрев гораздо эффективнее при отоплении всего помещения.

На заметку! Уложив теплый пол в детской комнате, вам не придется беспокоиться о том, что малыш во время игры сидит на полу, в какое бы время года это ни происходило.     Инфракрасный теплый пленочный пол – практичное решение для тепла в доме.

Беря во внимание, что любое покрытие кладут на ровную поверхность, укладку инфракрасного теплого пола под ламинат начинают с подготовки и выравнивания основания. После этого рассчитывают площадь для покрытия пола пленкой, исключая места, где будет располагаться тяжелая мебель. На этом этапе определяют место под размещение терморегулятора

Для удобства рекомендуется предварительно сделать схему будущего пленочного пола

На этом этапе определяют место под размещение терморегулятора. Для удобства рекомендуется предварительно сделать схему будущего пленочного пола.

Далее приступают к укладке теплоотражающего рулонной пленки (изолона). Ее нарезают на полосы соответствующего размера и укладывают на поверхность пола. Чтобы во время монтажа полосы изолона не смещались, их скрепляют между собой посредством скотча. После этого укладывается ИК-пленка. Ее также разрезают на соответствующие длине полосы и располагают медной стороной вниз. Между собой полосы пленки также соединяют скотчем.

Как выбрать пол

Один из предпочтительных материалов – инфракрасная пленка. Ее дополнительное преимущество – незначительная толщина. Это актуально для комнат с низкими потолками.

Рекомендуемая мощность системы – не больше 130 ватт на метр квадратный, предел для первых этажей и балконов. Для межэтажных перекрытий достаточно 90.

Нагревательный элемент

1. Кабельный электрический теплый пол под ламинат.

При монтаже системы под стяжку можно остановиться на этом варианте: стяжка компенсирует неровности. Плюсы этого способа:

• самый дешевый;
• ширину витков (а значит, теплоотдачу) укладчик выбирает по своему усмотрению;
• стяжка дольше держит тепло.

Минусы:

• энергоемкость;
• теплоэффективность ниже, чем у других видов;
• стяжка «съедает» полезное пространство.

2. Кабельные маты.

Плюсы:

• толщина кабеля небольшая (около четырех миллиметров);
• невысокая мощность и энергопотребление;
• возможен сухой монтаж покрытия на подложку.

Минус: перед финишным покрытием необходима укладка выравнивающего состава до 8 миллиметров толщиной и подложки. Теплоэффективность при этом снижается.

3. Электрический пленочный теплый пол под ламинат – оптимальный вариант:

• простая укладка, стяжка не требуется;
• теплоэффективность самая высокая.

То же самое относится к матам на алюминиевой основе.

Схема устройства электрического теплого пола под ламинат.

Внимание! Под пленочные и алюминиевые теплопроводные маты необходимо класть слой фольгированного теплоизолятора.
4. Многослойные маты уже включают в себя все необходимое:

• полимерная теплоизоляция;
• отражающая фольга;
• кабель;
• защитное покрытие из прорезиненного пластика.

Такая укладка электрического теплого пола под ламинат производится без дополнительных слоев снизу. Исключение – монтаж на грунт: в этом случае следует положить на основание гидроизолирующую пленку. Подложка под ламинат не требуется.

Ламинат

Для теплых полов используются не все виды ламината. Подходящее покрытие имеет ряд особенностей:

• плотная однослойная структура обеспечивает низкое сопротивление теплопередаче;
• термическое расширение меньше – доски не будут деформироваться при повышении температуры;
• при нагреве не выделяются вредные летучие компоненты.

Те ламинаты, которые можно брать, имеют в маркировке температурный значок.

Мощность системы и толщина доски – взаимозависимые величины. Ряд производителей указывает допустимую толщину покрытия в сопроводительной документации к теплому полу.

Существуют доски с уже встроенными нагревательными элементами, оборудованные алюминиевыми замками для монтажа.

Класть или не класть подложку

Подложка – тепло/звукоизолирующий материал.

Поэтому:

• если важна максимальная теплоотдача, а звукоизоляцией можно пожертвовать, подложку не кладут;
• если звукоизоляция необходима – нужно класть.

Чтобы минимизировать теплопотери, выбирают подложку как можно тоньше. В конструкции пленочных полов вместо нее часто используется толстый полиэтилен от 80 мкм – он гидроизолирует электрическую составляющую пола.
