Электрический плиткорез с водяным охлаждением – как выбрать?

Как резать плитку плиткорезом с водяным охлаждением?

Резка плитки – серьезный процесс, поэтому перед тем как приступать к работе рекомендуется ознакомиться с некоторыми нюансами. Все электронные агрегаты, которые включают в себя водяной контур, имеют определенную последовательность резки облицовочных материалов.

Функциональная часть водяных плиткорезов представлена алмазным кругом. Использование такого режущего элемента позволяет ускорить быстро и с высокой точностью выполнять довольно большие объемы работ. При распиле необходимо запомнить, что облицовочное изделие нужно двигать по направлению к диску.

Для того чтобы избежать заедания режущего диска и минимизировать процент вибрации, его нужно фиксировать на столе. Вода, скапливающаяся в резервуаре во время работы, постепенно загрязняется, поэтому необходимо вовремя ее менять.

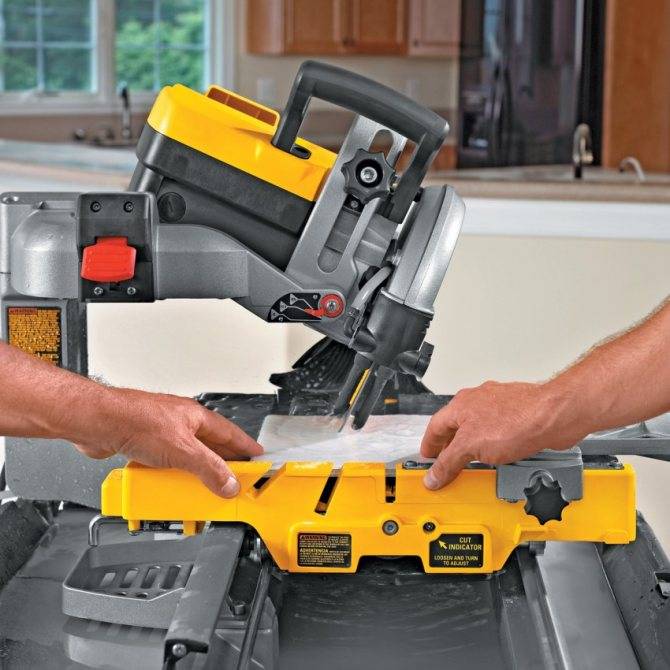

Давить на обрабатываемое изделие лучше всего с обеих сторон. Это позволит исключить вероятность перекоса и образования сколов. В некоторых случаях алмазный круг может заклинивать. Причем это не зависит от стоимости агрегата и его качества.

Во время процесса резки давить на плитку надо с определенным усилием, оно будет зависеть от ее состава, толщины и плотности

И, конечно, не стоит забывать про элементарные предосторожности во время работы с таким инструментом. Техника безопасности учитывает использование специальных очков для защиты глаз, а также наушники от шума

Как резать плиткорезом под углом: рекомендации

Обработка облицовочных материалов под прямым углом не является очень сложной. Больше проблем и вопросов (особенно у начинающих мастеров) вызывает нарезка плитки по диагонали. Стоит сразу же отметить, что ручные модели не приспособлены для таких операций, поэтому потребуется использовать электронный агрегат с водяным контуром.

Смена угла в таких устройствах производится за счет изменения позиции режущей головки. Для ее фиксации применяются специальные винты. В зависимости от того, какие углы наклона могут использоваться при работе с плиткой, все электроплиткорезы подразделяются на три разновидности:

• режущие только под прямым углом (90°);
• позволяющие обрабатывать плитку под двумя фиксированными углами (90 и 45°);
• функционирующие в диапазоне от 45 до 90°.

Габариты рабочей плоскости позволяют резать плитку не только стандартных размеров (30х30 см), но и изделия, длина и ширина которых достигает 1 м. Длинный стол является одним из характерных признаков профессионального плиткореза. Однако разные модели отличаются друг от друга и, прежде всего, необходимо смотреть на их рабочие характеристики.

Практически все модели электрического плиткореза могут выполнять рез плитки и керамогранита под углом до 45 градусов, но для разных материалов надо подбирать свой диск

При диагональном распиле плитки необходимо быть очень внимательными, чтобы исключить вероятность возникновения сколов. Специалисты не рекомендуют очень сильно давить на облицовочное изделие при его обработке.

Таким образом, существует несколько разновидностей электронных плиткорезов, каждая из которых подбирается в зависимости от назначения

При выборе этого устройства стоит обратить внимание на его наружные элементы. Они не должны иметь повреждений

А также рекомендуется изучить паспорт электрического плиткореза. Отзывы о разных моделях можно без труда найти в интернете на профильных форумах.

Сравнение цены и характеристик

Выбрать подходящий электрический плиткорез поможет следующая таблица. В ней указаны наиболее важные технические характеристики лучших моделей и их цена.

Модель	Диаметр диска, мм	Скорость вращения, об/мин	Глубина пропила, мм	Глубина косого реза (45°), мм	Вес, кг	Средняя цена, руб.
СТАВР ПЭС-180/600	180	2950	34	18	8	4 809
КАЛИБР ПЛЭ-180/600	2850	35	23	10	5 729
Helmut FSC180	2950	34	17	10	6 800
RYOBI LTS180M	102	4500	22	16	2.59	7 484
ЗУБР ЭП-200-1000Н	200	2950	40	25	15	14 460
Makita CC301DWAE	85	1600	25.5	16.5	1.8	14 389
Wester PLR900	200	3000	36	29	29.5	17 999
ELITECH ПЭ 1000/92Р	200	2950	36	30	58	22 990

электрический плиткорез с водяным охлаждением

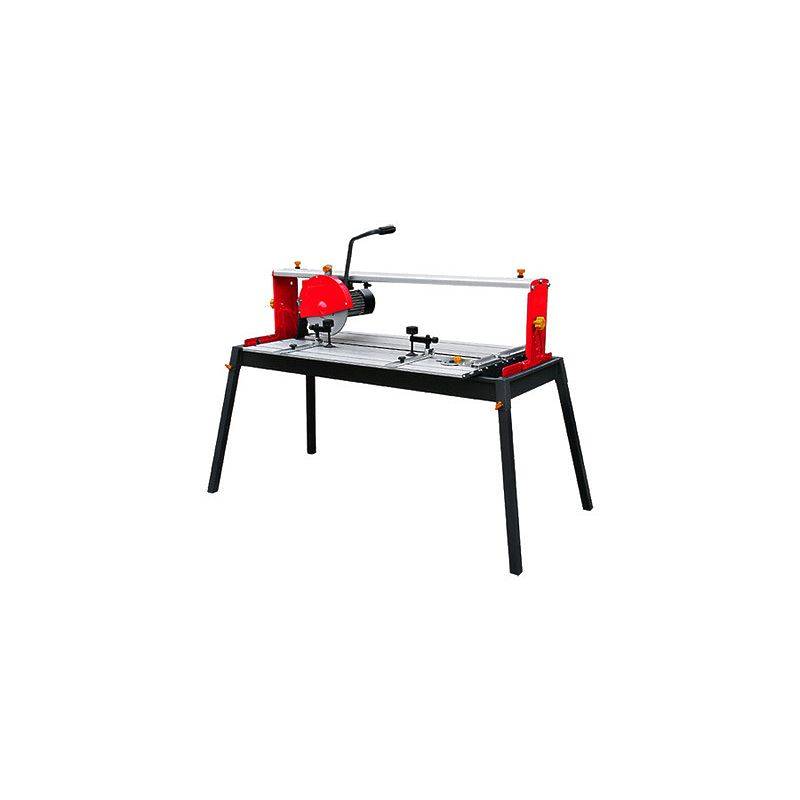

Стационарные станки с верхним расположением двигателя

Электрический плиткорез такого типа — профессиональный инструмент. Он некомпактный, относительно дорогой и конструктивно сложный. Различают два вида «верхнеприводных» станков с водяным охлаждением:

• Мостовые. Режущая часть подвижна, перемещается по направляющим.
• Консольные. Подвижна платформа, консоль фиксирована.

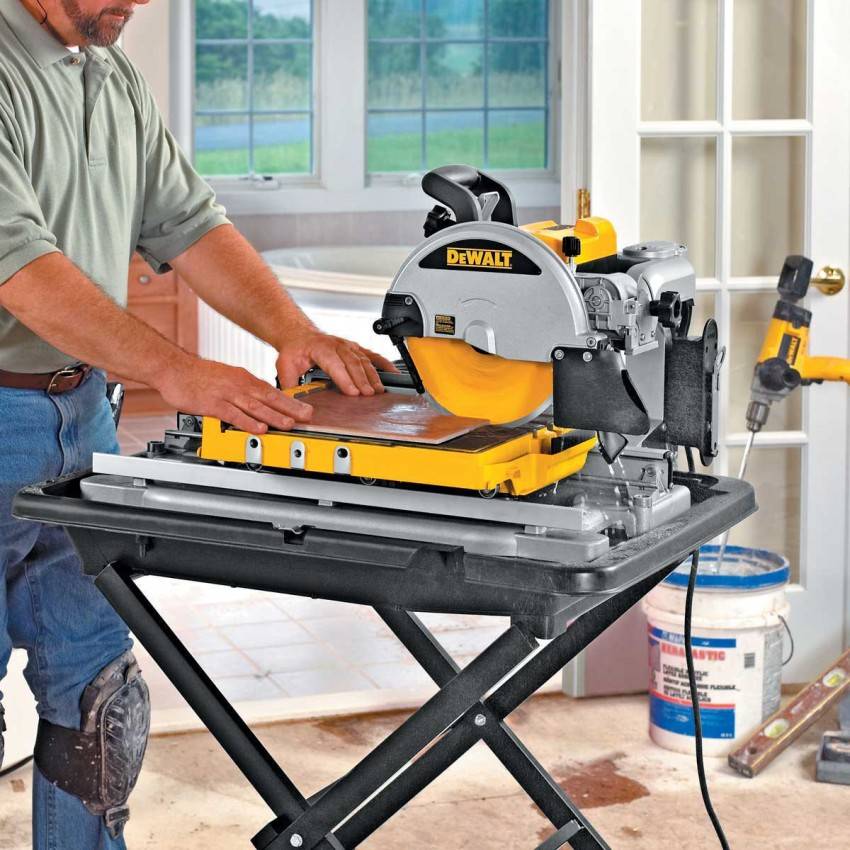

DeWALT D24000 имеет подвижный суппорт на станине. Очень компактен в сложенном виде. Мощность 1,6 кВт, скорость вращения — 4200 об/мин. Примерная стоимость — 62 000 рублей.

• наличием насоса;
• возможностью реза под углом в 45 градусов;
• регулировкой высоты пропила;
• наличием фиксаторов, направляющих и шин;

Особое внимание уделяйте всем деталям конструкции, от них зависит качество итоговой работы. Подробней об основных узлах ниже

Китайский электрический плиткорез Sturm tc9822u с верхним двигателем подходит для распила плитки, стекла, мрамора, гранита. Мощность 1,2 кВт, скорость вращения 2900 оборотов/мин. Максимальная длина реза 920 мм, глубина — 48 мм. Стоимость такого аппарата — 17—18 тысяч рублей.

Производитель плиткореза Корвет 468 – Россия (ЭНКОР). В линейке имеются станки и с нижним расположением мотора, и с верхним. Максимальная длина и глубина реза – у плиткореза Корвет 468 и составляют 920 и 60 мм, соответственно. Есть модели с лазерным указателем, облегчающим точную подрезку. Объединяет российские станки прочный корпус, стабильная конструкция подвижных узлов и эффективные электронные и гидросистемы. Примерная цена этой модели — 28 000 рублей.

Характеристики, связанные с работой силовых узлов

Скорость вращения

Высокая частота оборотов шпинделя здесь не играет значимой роли. Чтобы распил был эффективным с точки зрения качества и количества, алмазному диску хватает 2–3 тысяч оборотов в минуту на холостом ходу.

Мощность двигателя

Этот параметр важней, и тем больше, чем габаритней плита. Кафельной плитке хватает 750–1500 Вт, тогда как гранит и мрамор требуют пару киловатт. Диаметр алмазного диска напрямую связан с мощностью: в первом случае рез обеспечивается при диаметре 230–250 мм, во втором понадобится 350-миллиметровый круг. От мощности зависит и размер станка, если не планируете работать с камнем, не покупайте агрегат с весом под сотню килограмм.

Высота реза

Это один из важнейших факторов. Электрический плиткорез и приобретается, исходя из предполагаемой толщины облицовочного материала. Упомянутых 350 мм хватает, чтобы обеспечить распил плит толщиной до 135 мм. Профессиональный плиточник, не специализирующийся на камне, в таких показателях не нуждается. Работа «на грани» не рекомендуется по причине возможного перегрева плит, ухудшения качества реза (сколы и пр.) и заклинивания диска.

Обычно глубина реза колеблется в диапазоне 40–110 мм, а кроме того, высота регулируется.

Вырез под розетку.

Механические характеристики

Станина

От габаритов платформы зависит максимальный размер обрезаемой плитки. Станки, рассчитанные на резку камня, обладают внушительными форматами. В паспорте плиткореза указывают возможную длину реза, но по факту она немного меньше. Убрав фиксаторы, можно увеличить показатели, но в этом случае снижается удобство работы и повышаются риски. В некоторых моделях стол расширяется за счёт опорных скоб или откидных дополнительных платформ.

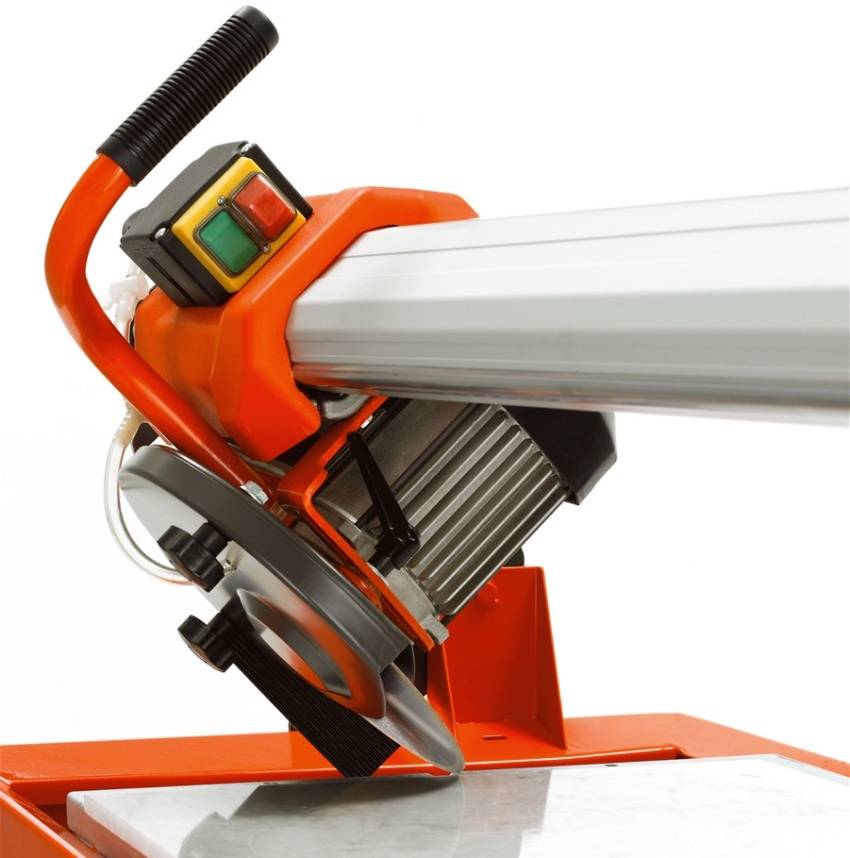

Возможности угловой резки

Профессиональный электрический плиткорез может резать под углом в 45 градусов. Однако некоторым станкам доступны и промежуточные углы. Это, а также стабильность опорной системы — один из факторов, определяющих качество станка.

Подача воды

Резка толстого керамогранита с подачей воды.

• эффективность водоотвода;
• величина циркуляции воды;
• наличие отсеков для сбора отходов;
• регулировка форсунок;

Общие принципы хорошо подкрепить примерами.

Вывод обзора субъективен, но… На наш взгляд, наиболее удобный плиткорез — электрический, с верхней ориентацией двигателя и подвижной режущей частью

Обращайте внимание на все детали:

• комфорт регулировки систем;
• удобство транспортировки;
• возможность менять диаметр диска;
• обзор рабочего пространства;
• лёгкую замену круга;
• качество и длину кабеля;

От нюансов зависит эффективность вашей работы. Попрактикуйтесь вначале на учебных плитах, навык качественного реза придёт совсем скоро.

comments powered by HyperComments

Плиткорез электрический с водяным охлаждением: преимущества

Устройства, которые относятся к данной группе, отличаются высокой эффективностью и длительным эксплуатационным сроком. Система, подающая воду, включает в себя такие элементы, как: шланг и резервуар с жидкостью. Насосный механизм, осуществляющий забор воды, активируется одновременно с режущим элементом.

Система водяного охлаждения позволяет увеличить время работы без перерыва, повышает производительность, увеличивает срок эксплуатации оборудования и режущего инструмента

Такой контур охлаждения позволяет добиться двух основных целей. В первую очередь он предотвращает перегрев алмазного лезвия. Не менее важным является то, что при резке плитки обычными механическими приспособлениями выделяется довольно много пыли. Использование водяного плиткореза позволяет справиться с этой проблемой, что делает процесс обработки керамического материала более удобным. Пыль, захваченная частицами воды, незамедлительно оседает на прибор.

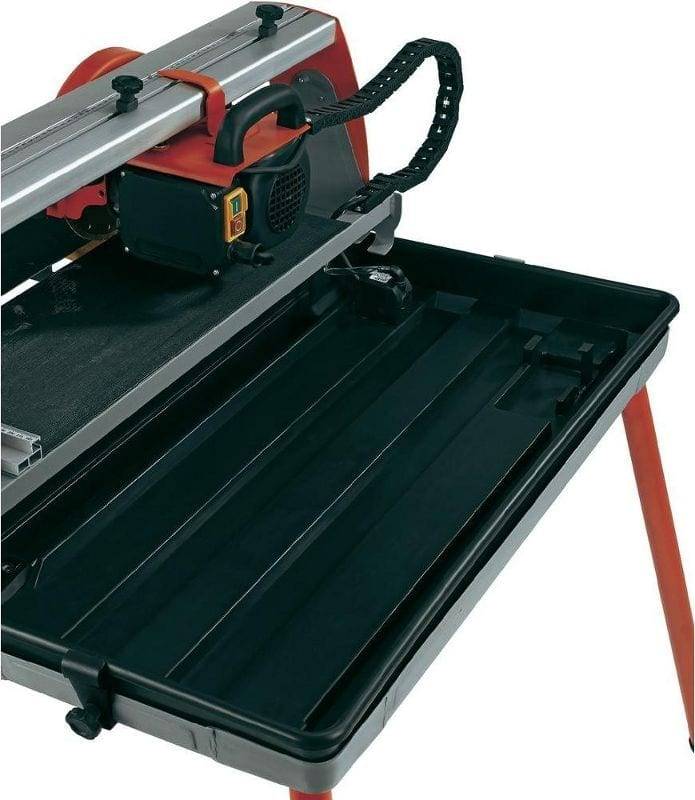

Под рабочей поверхностью для разрезания плитки располагается специальная емкость, высота которой может быть разной. Это зависит от модели устройства с водным охлаждением. Как правило, этот показатель составляет не более 10 см. Пыль с водой стекает по лезвию, в результате чего попадает в этот резервуар. Для обеспечения нормальной работы его следует время от времени прочищать.

Механические ручные устройства (например, плиткорезы Сигма) требуют усилий при работе с плиткой, а также не спасают от запыления. В свою очередь, электрические инструменты справляются с этой задачей. А также они могут функционировать в автономном режиме. В таком случае шланг, доставляющий воду, стыкуется с емкостью, которая размещается под рабочей поверхностью.

Движение жидкости в электрическом агрегате осуществляется по замкнутому циклу. Это позволяет использовать минимальное ее количество для выполнения большого объема работы.

Используя электрический плиткорез, можно придать кафелю практически любую форму, но не стоит забывать, что цена такого оборудование достаточно высока

Как выбрать плиткорез недорогой, но хороший

В первую очередь рекомендуется определить назначение агрегата. От этого будет зависеть его стоимость и дальнейшие нюансы выбора.

Если вы хотите приобрести устройство для разового использования, то тогда лучше всего купить ручную механическую модель. Электронные аппараты стоят дороже, однако, за счет своих характеристик имеют множество преимуществ.

Рассмотрим, на какие факторы необходимо обращать внимание при выборе подобного агрегата:

Перед приобретением устройства специалисты рекомендуют узнать, какое напряжение необходимо для его работы. Как правило, в домашних условиях нет возможности использовать модели, требующие показателя выше 220 В.

Второй важный критерий выбора, который тоже относится к электронным параметрам – мощность. Для работы с толстой керамической плиткой или же любым другим материалом потребуется применение более производительного устройства.

Минимальная мощность двигателя такого агрегата должна быть не менее 1500 Ватт. Такие модели оснащаются специальными алмазными дисками с диаметром 35 см (для увеличения глубины реза).

В случае если вам необходим прибор для обработки керамической плитки средней толщины, то тогда его мощность должна быть от 800 до 1400 Ватт. Алмазный круг в таком случае будет иметь диаметр 25 см. Для резки стандартных керамических плиток подойдут и менее мощные устройства.

В случае необходимости можно купить электрический плиткорез с водяным охлаждением, который включает в себя защитную систему. В некоторых ручных моделях предусматривается механизм, которые не позволяет произвести непреднамеренный запуск.

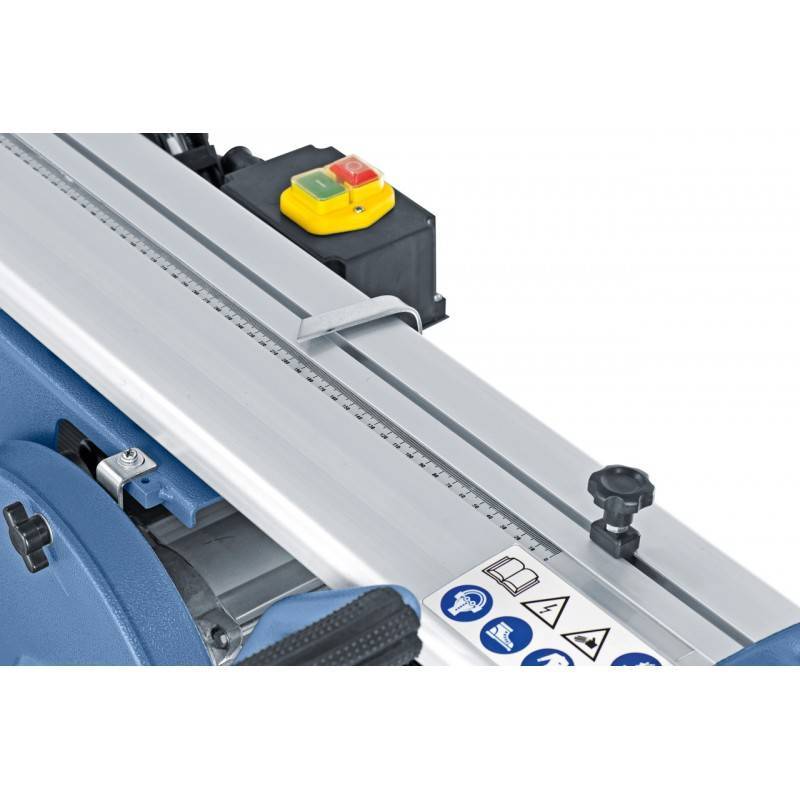

На практике он выглядит довольно просто: две кнопки, на которые необходимо нажать одновременно, чтобы агрегат начал работать.

Обратите внимание!

Параметры рабочего стола. Глубина реза выбирается, в зависимости от толщины плитки. Желательно подбирать модель, которая учитывает регуляцию режущего диска.

Стол в некоторых моделях, у которых мотор располагается снизу, имеет свойство наклоняться. Это необходимо для того, чтобы обрабатывать облицовочные изделия под определенным углом.

Специалисты советуют обратить внимание на качество основы агрегата (станины). Она должна быть изготовлена из прочного, устойчивого к коррозии, материала

От габаритов рабочей плоскости зависит то, какого размера плитку можно будет резать на ней. Поверхность хорошего электрического плиткореза должна иметь размер не менее 60х45 см.

Устройства, в которых двигатель расположен снизу, укомплектовываются резервуаром, расположенным под рабочей поверхностью. Часть режущего круга при работе постоянно находится в нем и, таким образом, охлаждается. Мастера рекомендуют подбирать модель с емкостью среднего размера.

Агрегаты с верхним расположением двигателя имеют более сложную систему охлаждения. В таком случае вода из емкости поступает к режущей части посредством насоса

Перед тем как купить профессиональный электрический плиткорез с водяным охлаждением желательно обратить внимание на наличие фильтров для очистки жидкости

Они присутствуют далеко не везде. Мощность насосного устройства и другие параметры водного контура, как правило, указываются в соответствующей документации.

Плиткорез своими руками

Для проведения работы с плиткой можно создать плиткорез своими руками. С помощью этого инструмента производится максимально точное разрезание плитки. Самым простым вариантом инструмента является плиткорез из болгарки.

Правила установки

Для того чтобы плиткорез сделать своими руками, необходимо соорудить рабочую поверхность. Сверху осуществляется крепление металлического листа.

Перед проведением данной процедуры в столе и листе необходимо сделать отверстие, через которое будет проходить диск. При выборе размера листа нужно учитывать размер плитки.

Материал даже самых больших размеров во время проведения разреза должен помещаться на металлическом листе.

Далее осуществляется крепление болгарки к столу. С этой целью необходимо использовать гайки, контргайки и хомуты.

Для обеспечения целостности болгарки во время проведения работ по разрезке плитки, необходимо произвести помещение хомутов в защитные кожухи.

С этой целью может осуществляться применение поливинилхлоридных или резиновых трубок. Перед проведением установки необходимо подогнать хомут к форме поперечника.

Самый простой вариант статичное закрепление инструмента и перемещение плитки под режущим кругом

При вертикальной установке болгарки установить на нее защитный кожух. Это говорит об опасности во время проведения работ. Именно поэтому оператор должен находиться с правой или с левой стороны от инструмента. Оператору необходимо надеть на себя респиратор, перчатки и очки.

Если плиткорез своими руками, видео которого можно увидеть в сети интернет, будет сооружаться в жилом помещении, то необходимо произвести его подключение к пылесосу. С этой целью нужно произвести закрепление раструба заборного шланга под местом расположения режущего диска инструмента.

На данном фото полноценный плиткорез со сбором пыли и подачей воды

Во время работы с плиткой необходимо включать пылесос. Это позволит избавиться от отходов.

Вместо пылесоса можно использовать емкость с водой.

Болгарка в основе плиткореза является самым оптимальным вариантом. Это объясняется тем, что для ее подключения требуется минимальное количество комплектующих.

Также данный инструмент может работать на высоких оборотах, что обеспечивает высокую скорость проведения работ.

При использовании других подручных средств требуется применение дополнительного редуктора.

Дополнительные сведения

При установке болгарки нет необходимости укладывать металлический лист на всю поверхность стола.

Достаточно будет всего лишь накрыть ним уголок рабочей поверхности, что обеспечит максимальную точность реза.

Также металлический уголок обеспечит высокую точность разреза плитки.

С помощью болгарки можно сделать автоматический плиткорез своими руками, фото которого можно найти у нас на сайте.

При использовании плиткореза из болгарки удается избежать подобных неприятностей.

Керамическую плитку можно легко подрезать без дорогостоящего инструмента

ВНИМАНИЕ! С целью подстраховки во время проведения работ по разрезке плитки предварительно чертиться линия реза.
Для этого необходимо применять карандаш и линейку.
По этой линии необходимо ручным стеклорезом сделать неглубокий разрез.

После этого производится резка с помощью болгарки. При установке инструмента необходимо сделать все, чтобы обеспечить ей устойчивость. Это будет гарантировать удобства во время проведения работ.

Сделать плиткорез из болгарки своими руками сможет самостоятельно любой мастер. Для этого необходимо всего лишь иметь соответствующие инструменты.

Для проведения разреза плитки лучше всего использовать болгарку высокой мощности. Это обеспечит высокое качество реза, а также отсутствие сколов в линии разреза плитки.

Перед проведением работ необходимо взять ненужную или бракованную плитку и сделать пробный разрез. Это позволит оценить качество работы болгарки.

Тем не менее можно приобрести такой вот малобюджетный плиткорез и не тратить время на сбор собственного

Как выбрать станок?

Прежде чем выбрать станок, нужно определиться с тем, что именно он будет обрабатывать – т.е. какая глубина реза нужна и какой будет обрабатываемая площадь.

Критерии при выборе

• Соотношение глубины реза и диаметра режущего диска — нужно для того, чтобы знать, с какой толщиной материала справится диск. Например, для керамической плитки подойдет станок с глубиной 45-60 мм и диском на 200-300 мм.
• Удобство управления – проверьте, насколько хорошо работают все ручки плиткореза.
• Возможность быстрой замены диска.
• Длина реза — показывает, насколько длинную заготовку может раскроить станок. Зависит от размеров стола.
• Оперативность сборки станка, простота транспортировки.
• Наличие складной станины.
• Возможность застопорить режущую часть.
• Наличие защитных устройств.

• Скорость вращения диска – рекомендуется диапазон от 3000 до 4500 оборотов в минуту.
• Регулировка глубины.
• Возможность контролировать всю рабочую зону.
• Эффективность работы водоотвода.
• Наличие отсеков для отходов.
• Величина циркуляции воды при работе насоса.
• Мощность – стоит выбрать станок, мощность двигателя которого не менее 1 кВт, иначе он просто не справится с нужным объемом работы.

Мнение эксперта

Торсунов Павел Максимович

Конечно, не обязательно, чтобы присутствовали все пункты – в зависимости от модели или предназначения плиткорезы разительно отличаются друг от друга по комплектации. Но если вы можете поставить «плюс» хотя бы половине списка, выбирать будет значительно легче.

Каким плиткорезом пользуетесь Вы?

РучнымЭлектрическим

Какие достоинства применения электроплиткорезов

Станок для резки плитки с водой приобрести надо, если занимаетесь обработкой прочных материалов на профессиональном уровне. Принять положительное решение о покупке или взятия напрокат станка помогут такие преимущества:

1. Эффективность резки материалов разной толщины. В зависимости от модели плиткорезов, они позволяют разрезать детали разной толщины, что очень удобно, например, когда надо получить соответствующий размер изделия. На станках в зависимости от моделей указывается максимально-допустимая толщина материалов, которые можно резать плиткорезом
2. Отсутствие образования пыли — это одно из существенных преимуществ, что достигается за счет наличия системы охлаждения водой
3. Высокая производительность — вода в процессе резки понижает температуру диска, исключая его перегрев. Круг с алмазным напылением не нагревается, и не плавится, поэтому служит достаточно долго и эффективно, исключая перегрузку двигателя
4. Резать можно любые виды материалов от плитки до стекла
5. Продолжительный срок службы не только станка, но и режущего диска. На одном диске можно работать не менее 2-3 лет при ежедневном проведении соответствующих манипуляций
6. Возможность получать не только прямой рез под углом 90 градусов к основной поверхности материала, но и под разными углами, выставляя предварительно положение диска

Возможность резки материалов разных размеров зависит от габаритов стола. Именно поэтому, пред тем, как купить станок, необходимо предусмотреть, какие материалы планируется резать — их толщина и размеры. Есть у плиткорезов электрических с опцией водяного охлаждения ряд некоторых недостатков. Эти недостатки надо учитывать сразу, перед тем как покупать станки.

Это интересно! Если в устройствах с верхним расположением мотора охлаждение реализуется за счет применения насоса, то на моделях с нижним двигателем отвод тепла обеспечивается путем применения емкости с водой, в которой находится часть диска.
