Область применения прокалывавших зажимов и их характеристики
Данные устройства позволяют оперативно выполнить подключение к магистральной линии, обеспечив при этом необходимые условия соединения. Характерная особенность таких зажимов заключается в том, что в процессе монтажа не требуется снимать с СИП изоляцию, что существенно ускоряет процесс и делает его максимально безопасным.
Соединение с использованием влагозащищенного зажима проводов СИП
Основная область применения данных устройств – подвод электропитания к распределительному щиту потребителя, например, подключение дома или гаража к основной магистральной линии. Корпус зажима изготовлен из прочного пластика, устойчивого к ультрафиолетовому излучению и другим пагубным воздействиям внешней среды. Само место контакта надежно защищено от влаги.
Относительно невысокая стоимость, легкий монтаж и демонтаж и полное соответствие нормативным требованиям, сделало данный способ подключения практически стандартным. Варварский вариант соединения с магистралью — «скрутка» сейчас уже практически не встречается.
Скрутка не только ненадежный, но и небезопасный способ подключения
Применение ореха в электрике в современной технике
Орех – устройство, предназначенное для соединения и крепления проводов и кабелей в электрическом оборудовании. Он играет важную роль в обеспечении электрической безопасности и надежности контактов.
Современная техника использует орехи во многих устройствах, включая:
- Розетки и выключатели. Орехи используются для соединения проводов внутри этих устройств, обеспечивая надежный контакт и предотвращая переключение или отключение в розетке или выключателе.
- Лампы и светильники. Орехи используются для подключения проводов к патронам и цоколям ламп, обеспечивая надежное соединение и предотвращая возможные короткое замыкание или отключение.
- Электродвигатели. Орехи необходимы для крепления проводов к клеммам электродвигателей, обеспечивая надежную и безопасную работу системы.
- Электроинструменты. В электрических инструментах орехи используются для соединения проводов к внутренним контактам, обеспечивая эффективную передачу электрического тока и предотвращая возможные повреждения или отключение инструмента.
Орехи обычно изготавливаются из металла или пластика. Металлические орехи обладают более высокой прочностью и температурной стойкостью, что делает их идеальным выбором для использования в крупных электрических системах. Пластиковые орехи, с другой стороны, обладают легкостью и удобством в установке, что делает их предпочтительными в некоторых случаях, особенно для небольших электрических устройств.
Преимущества использования ореха в электрике:
Преимущество
Описание
Надежность
Орехи обеспечивают прочное и надежное соединение проводов, предотвращая возможные короткое замыкание или отключение электрической системы.
Удобство
Орехи легко устанавливаются и снимаются, что делает их удобными в использовании и обслуживании электрического оборудования.
Безопасность
Орехи способствуют безопасности контактов, предотвращая возможные риски поражения электрическим током.
Универсальность
Орехи могут использоваться в широком спектре электрического оборудования, что делает их универсальным и востребованным компонентом.
Важно правильно установить орехи для достижения эффективной работы электрических устройств. Для этого рекомендуется следовать инструкциям производителя и использовать специальные инструменты для зажима и крепления орехов
В заключение, орехи являются неотъемлемой частью электрической системы и играют важную роль в обеспечении ее надежной и безопасной работы. Их применение в современной технике позволяет обеспечить соединение проводов и кабелей, что является основой эффективной передачи электрического тока и работы электрического оборудования.
Сращивание многожильных проводов без скрутки
Сращивать многожильные провода можно также, как и одножильные. Но есть способ более совершенный, при котором соединение получается более аккуратным. Сначала нужно подогнать длины проводов со сдвигом на пару сантиметров и зачистить концы на длину 5-8 мм.

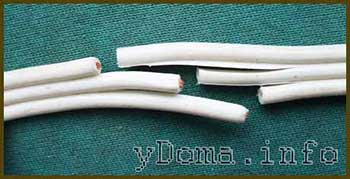

Распушить немного зачищенные участки соединяемой пары и полученные «метелки» вставить друг в друга. Для того, чтобы проводники приняли аккуратную форму, перед пайкой нужно их стянуть тонкой проволочкой. Затем смазать паяльным лаком и пропаять припоем.

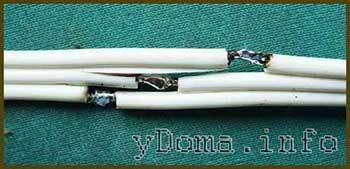

Все проводники пропаяны. Зачищаем места пайки наждачной бумагой и изолируем. Прикрепляем с обеих сторон вдоль проводников по одной полоске изоленты и навиваем еще пару слоев.
Так выглядит соединение после покрытия изоляционной лентой. Можно еще улучшить внешний вид, если надфилем подточить места паек со стороны изоляции соседних проводников.
Прочность соединенных многожильных проводов без скрутки пайкой получается очень высокой, что наглядно демонстрирует видеоролик. Как видите, вес монитора 15 кг соединение выдерживает без деформации.

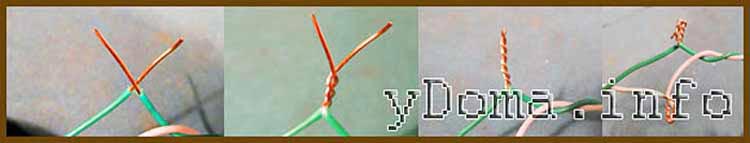

Соединение проводов диаметром менее 1 мм скруткой
Скрутку тонких проводников рассмотрим на примере сращивания кабеля витых пар для компьютерных сетей. Для скрутки тонкие проводники освобождаются от изоляции на длину тридцати диаметров со сдвигом относительно соседних проводников и затем скручиваются так же, как и толстые. Проводники должны обвить друг друга не менее 5 раз. Затем скрутки сгибаются пинцетом пополам. Такой прием увеличивает механическую прочность и уменьшает физический размер скрутки.

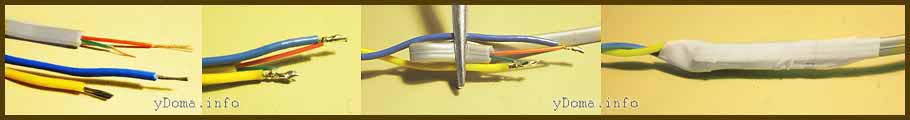

Как видите, все восемь проводников соединены скруткой со сдвигом, что позволяет обойтись без изолирования каждого из них по отдельности.
Осталось заправить проводники в оболочку кабеля. Перед заправкой, чтобы было удобнее, можно стянуть проводники витком изолирующей ленты.
Осталось закрепить оболочку кабеля изоляционной лентой и соединение скруткой закончено.
Технологии сращивания кабеля витых пар посвящена отдельная статья «Удлинение кабеля витых пар».
Соединение медных проводов в любом сочетании пайкой
При подключении и ремонте электроприборов приходится удлинять и соединять провода с разным сечением практически в любом сочетании. Рассмотрим случай соединения двух многожильных проводников с разным сечением и количеством жил. Одни провод имеет 6 проводников диаметром по 0,1 мм, а второй 12 проводников диаметром 0,3 мм. Такие тонкие провода надежно простой скруткой не соединить.
Со сдвигом нужно снять изоляцию с проводников. Провода лудятся припоем, и затем провод меньшего сечения навивается вокруг провода с большим сечением. Достаточно навить несколько витков. Пропаивается место скрутки припоем. Если требуется получить прямое соединение проводов, то более тонкий провод загибается и затем место соединения изолируется.
По такой же технологии выполняют соединение тонкого многожильного провода с одножильным большего сечения.
Как очевидно по вышеописанной технологии можно соединять любые медные провода любых электрических цепей. При этом не надо забывать, что допустимая сила тока будет определяться сечением наиболее тонкого провода.
Вопросы безопасности при использовании орехов для подключения кабеля
При использовании орехов для подключения кабеля под напряжением необходимо учитывать ряд вопросов безопасности
Взаимодействие с электрическими устройствами требует особых мер предосторожности, чтобы предотвратить возможные риски и несчастные случаи
1. Выбор правильного типа орехов
Перед использованием орехов необходимо убедиться, что они предназначены для работы под напряжением. Неправильно выбранный тип или некачественные орехи могут привести к повреждению электрической системы или вызвать короткое замыкание.
2. Использование изолирующих материалов
При установке орехов рекомендуется использовать изолирующие материалы, такие как резиновые перчатки или изоляционную ленту. Это поможет предотвратить возможные удары током и снизить риск поражения электрическим током.
3. Правильное подключение кабеля
При подключении кабеля к орехам необходимо правильно следовать указаниям производителя и использовать правильные инструменты, чтобы кабель был надежно закреплен. Неправильное подключение кабеля может привести к его перегреву или отключению.
4. Проверка наличия напряжения
Перед началом работы с орехами необходимо убедиться, что кабель отключен от источника электропитания и нет напряжения. Для этого рекомендуется использование специальных приборов для проверки напряжения
Даже при отключении кабеля напряжение может сохраняться в некоторых его частях, поэтому проверка наличия напряжения является важной мерой безопасности
5. Тщательное обслуживание и контроль
После установки орехов необходимо регулярно проверять их состояние и обслуживать их при необходимости. Тщательный контроль поможет выявить возможные повреждения или износ и своевременно предотвратить возникновение проблем.
6. Обучение и соблюдение правил безопасности
Всем лицам, работающим с орехами для подключения кабеля, необходимо предоставить соответствующее обучение по безопасному использованию электрооборудования и соблюдению правил безопасности. Они должны быть осведомлены о возможных рисках и знать, как снизить их.
Примеры правил безопасности:
Правило безопасности
Описание
Не работайте с орехами для подключения кабеля под напряжением без необходимой подготовки
Требуется иметь определенные навыки и знания для работы с электрооборудованием под напряжением.
Проверьте наличие напряжения перед началом работы
Перед началом работы убедитесь, что кабель отключен и отсутствует напряжение.
Используйте защитные средства
Используйте изолирующие материалы, такие как резиновые перчатки или изоляционную ленту, для предотвращения ударов током.
Не производите ремонтные работы без надлежащего допуска
Только лица, имеющие соответствующий допуск, должны выполнять ремонтные работы на электрооборудовании под напряжением.
Пример применения и порядок сборки
В качестве примера применения изделий типа «орех» обычно рассматривается трехфазный кабель, от которого отводится проводка сечением 1,5 мм2. Правильный подход к обустройству такого ответвления предполагает следующий порядок действий:
- На кабельной линии сечением 6 мм2 в месте отвода снимается изоляция на длину прижимной пластины соединителя.
- Проводится подготовка самого ореха, для чего берется отвертка и с ее помощью сначала поддевается, а затем удаляется стопорное кольцо, имеющееся на корпусе.
- Половинки изделия разъединяются.
- Нужно выкрутить прижимные болты из контактных пластин.
- С отводящей жилы с меньшим сечением также снимается защитная изоляция на длину, соответствующую размеру прижимной пластины.
На заключительном этапе работ оголенные части сначала заправляются в пазы под плашки разъема, а затем с усилием затягиваются винтами.
При затягивании винтов не следует прикладывать слишком больших усилий, способных привести к повреждению резьбы сжимов. По завершении этой операции переходят к сборке корпуса ореха
При этом важно различать две половинки, в которых имеется четыре целевых отверстия. Одно из них просто запаяно, другое предназначается для вывода отходящего провода, а еще два – для проводки магистрального кабеля. Части собранного корпуса надежно фиксируются специальными стопорными кольцами
Части собранного корпуса надежно фиксируются специальными стопорными кольцами.
Соединение проводов зажимами типа «орех»
- Назначение и преимущество соединителей
- Пример применения
- Конструкция сжима
- Правила соединения проводов
Назначение и преимущество соединителей
Главным предназначением данного зажима является выполнение необходимых ответвлений от магистрального электрического провода без разрыва основной линии. Соединитель типа орех устанавливается в месте соединения магистрального кабеля с ответвительными проводами без его разрезания. Для этого достаточно просто снять часть внешней изоляции и закрепить сжим с проводом.
Преимуществом является то, что «орешки» позволяют соединять медные и алюминиевые электрические провода
Важно учитывать, что соединение меди с алюминием без применения промежуточной пластины, преимущественно латунной, недопустимо, так как через некоторое время может начаться процесс окисления
Соединение проводников при помощи ответвительного сжима чаще всего используют, когда необходимо произвести монтаж электрических сетей бытового или промышленного назначения, либо произвести подключение осветительного электрооборудования. Использование орехов для соединения проводов возможно во всех сетях электроснабжения напряжением до 660 Вольт.
Рассмотрим многоэтажный дом, состоящий из семи этажей. Как известно, в подъезде на каждом этаже принято располагать распределительные щитки. Начиная с нижнего этажа до верхнего проводится четырехжильный, либо пятижильный кабель (в новых домах с современной проводкой, где отдельно идет заземляющий проводник). Он проходит через все щитки на этажах. От каждого щитка осуществляется уже питание квартир. При таком раскладе применение соединителя типа «орех» просто крайне необходимо для того, чтобы обеспечить соединение электрических проводов на каждом этаже с общим магистральным кабелем без его разрыва на каждом отдельном этаже.
Если в данной ситуации производить разрыв «магистралки» на всех этажах, подсоединяя ее на клеммные колодки, то это значительно снизит уровень надежности электроснабжения потребителей. То есть, при отсутствии контакта на одной из фаз у потребителей нижних этажей, потребители всех верхних этажей, которые, в свою очередь, подсоединены к данной фазе, в таком случае рискуют остаться без напряжения.
Устройство ответвительного сжима следующее: в диэлектрическом корпусе из поликарбоната (материал, относящийся к группе термопластов, представляющий собой сложный полиэфир угольной кислоты и двухатомных спиртов) расположен металлический сердечник. Данный сердечник включает в себя две плашки, а также пластину между ними. Все части соединены стяжными болтами. В обеих плашках расположены пазы, куда укладываются провода. Подбор «ореха» производится в зависимости от сечения магистрального и ответвительного кабеля/провода. Маркировка зажимов может быть следующей: У731М, У733М, У734М, У739М, У859М, У870М, У871М, У872М. В таблице ниже сведены существующие типы соединительных зажимов и размеры проводников, соответствующие каждой модели:
Правила соединения проводов
Для соединения нужного проводника с магистральным электрическим кабелем сначала следует разобрать зажим. Чтобы это осуществить, необходимо снять стопорные кольца, находящиеся по бокам «ореха». После этого выкручиваются болты, соединяющие плашки и пластину между ними.
Затем требуется снять изоляцию с кабеля в соответствии с длиной промежуточной пластины внутри сжима. Счищать изоляцию больше не целесообразно.
Как соединить провода дальше? Очень просто! Оголенные участки проводников вставляются в пазы плашек, после чего закручиваются винтами. Теперь получившаяся конструкция укладывается обратно в изолированный поликарбонатный корпус «орешка». Можно заметить, что в корпусе есть четыре отверстия. Первое отверстие наглухо запаяно, второе предназначается для ответвительного кабеля, через оставшиеся два отверстия протягивают магистральный электрический проводник. Таким вот образом и производится соединение электрических кабелей орехом.
Не стоит забывать, что соединение типа «орех» не способно гарантировать герметичность всех стыков, поэтому в процессе эксплуатации при разных климатических и погодных условиях внутрь корпуса может попадать пыль, грязь и влага. Чтобы обеспечить некоторую степень защиты, корпус сжима нужно заизолировать или, иными словами, просто обмотать изолентой.
Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как соединить провода с помощью зажима типа орешек:
Теперь вы знаете, что такое электрический орех для соединения проводов, какая у него конструкция и назначение. Надеемся, предоставленная информация была для вас полезной и интересной!
Монтаж прокалывающих зажимов
Алгоритм действий при организации отвода при помощи прокалывающего зажима довольно прост, но в нем есть несколько нюансов, на которые необходимо обратить внимания:
- Как правило, устройства данного типа сконструированы таким образом, чтобы можно было вести монтажные работы без отключения подачи электроэнергии. То есть, затягивающий механизм изолирован от зоны контакта. Но, тем не менее, у электрика, выполняющего подключение должен быть соответствующая группа допуска.
- Для отделения жилы следует использовать специальные приспособления (отделительные клинья). Отделительные клинья
Использовать для этой цели другие подручные средства, например, отвертку, нельзя, поскольку велика вероятность повредить изоляцию. Два клина следует установить с промежутком 20,0-25,0 см, что позволяет отделить жилу от жгута на расстояние 4-6 см, этого вполне достаточно для работы. Если имеется возможность, можно ослабить поддерживающий зажим.
- Арматура подходит для алюминиевых и медных жил. Она также идеальный переходник, не допускающий образования гальванической пары.
- Запрещается к одной арматурой подключать два и более СИП, если конструкция не предполагает этого. Этот запрет связан с тем, что не будет обеспечена надлежащая надежность и герметичность контакта.
- Не допускается повторно пользоваться зажимами. На это есть несколько причин:
- Невозможно определить необходимое усилие зажима, поскольку механизм «сорван», что грозит пережатием СИП выше порога разрывного воздействия.
- зубья-контакты деформируются при обжиме. Следовательно, при повторном использовании они уже могут не прокалывать изоляционное покрытие или не обеспечивать необходимую площадь контакта.
- Зубья нового зажима имеют специальное покрытие в виде силиконовой смазки, обеспечивающей герметизацию надрезанной изоляции. В ранее использованном устройстве такой смазки уже не будет, следовательно, влага будет попадать под изоляцию.
- На срез подключаемого СИП обязательно нужно надевать герметичный колпачок, идущий в комплекте к зажиму. Есть модели, со встроенной герметизацией среза. Такие устройства предпочтительнее, поскольку отдельные детали имеют свойство теряться, помимо этого при высотных работах каждый раз лезть в сумку за герметическим наконечником неудобно.
- Для затягивания соединительной арматуры следует использовать накидные ключи (на 13 или 17, в зависимости от конструкции зажима) с изолирующим покрытием.
Накидные диэлектрические ключи
Разобравшись с нюансами, перейдем к порядку действий:
- Слегка «отпускаем » затягивающий болт. Это необходимо делать для того, чтобы не нанести вреда изоляционному покрытию.
- Жила и СИП вставляются в предназначенные для них проушины. При этом необходимо следить, чтобы кабели были четко посредине зажимных контактов. После этого болт нужно затянуть рукой, закрепив тем самым электрические провода.
- Придерживая зажим с нижней стороны, болт затягивается при помощи накидного ключа (как правило, на 13).
- Затягивать нужно до тех пор, пока не «сорвется» болт. Это говорит о том, что достигнуто необходимое усилие зажима .
Орехи электрические соединительные
Приветствую Вас друзья на моем сайте «Электрик в доме». Очередная статья, которую мне бы хотелось опубликовать будет посвящена электрическому контакту в плане ответвления и соединения проводов.
Я очень много внимания уделял темам соединения проводов, но в этот раз рассмотрим соединительные зажимы типа «орех».
На первый взгляд из выражения «орех» может сложиться негативное впечатление, но это очень простое и надежное устройство. Немого позже станет ясно, почему его так называют.
В моей практике довольно часто встречаются варианты соединения проводов с помощью ответвительных зажимов типа «орех».
Их часто применяют, если необходимо сделать ответвление от магистрального провода не разрываю основную линию. Примером тому послужит схема этажного распределительного щитка.
Дело в том, что в многоквартирных домах электроэнергия поступает в квартиры ответвлением от основной магистральной линии.
Попробую объяснить. Например, есть девятиэтажный дом. На каждом этаже расположен свой распределительный щиток.
С первого этажа на последний через каждый щиток проходит кабельная линия – три фазы и ноль (система TN-C). Это в старых домах, а в новых помимо фазных проводов и рабочего ноля еще и заземление отдельным проводом прокладывают (получается пяти-проводная система TN-C-S).
Статья про систему заземления TN-C-S
Система заземления TN-C-S. Правила подключения в щите учета частного дома?
Электрик в доме22 октября 2022
В щитке от этого кабеля идет отвод питания в каждую квартиру. Но чтобы обеспечить надежность питания для всех потребителей дома, магистральная линия не разрывается на каждом этаже, а идет цельным проводом. А питание в квартиры поступает методом ответвления как раз вот с помощью таких ответвительных сжимов типа «орех».
Если же сделать наоборот, например, разрывать все четыре провода в щите на каждом этаже и подключать их на какую-нибудь клеммную колодку то в таком случая надежность питания у всех потребителей дома резко ухудшается.
Скажем, если пропадет контакт по одной фазе на втором этаже без напряжения останутся квартиры семи верхних этажей в доме, которые подключены к этой фазе. А это никому не нужно.
Прокалывающие зажимы для провода СИП. Характеристики, таблицы сравнений. Ошибки при подключении.
Ответвительные прокалывающие зажимы, или как их в просторечии называют орешки для СИП, это самый важный элемент линии эл.передач, выполненной изолированными проводами. Именно от них зависит надежность вашего эл.снабжения и безаварийность работы всей ВЛИ.
Контакт в них должен быть постоянным и самое главное надежным в течение всего срока службы ЛЭП, а это 40 и более лет. Если где-то и применяют самодельные крюки для подвеса линии и это годами может не сказываться на ее надежности, то соединение проводов СИП и кабеля, СИП и СИП, должно быть только заводского исполнения.
Больше всего распространены два вида проколов – влагозащищенные и герметичные. Все производители для модернизации и развития линейки в последнее время делают выбор в пользу герметичных.
В прокалывающих зажимах контакт обеспечивается за счет пластин с зубьями пирамидальной формы и срывной калиброванной головки. Момент срыва меняется в пределах от 9 до 20 Ньютон, в зависимости от марки «ореха» и сечения подключаемых проводов.
На корпусе каждого зажима должны указываться две характеристики – сечение магистральной линии и сечение ответвления. Причем эти параметры могут находиться в широком диапазоне.
Например, герметичный зажим SLIW54 16-120/6-50. Первая надпись означает магистраль от 16мм2 до 120мм2 включительно. Вторая – сечение отпаечного кабеля или СИП, которые можно подключать через этот прокол. При выборе, лучше покупать орехи ближайшие к большим сечениям подключаемого провода, чтобы обеспечить лучший переходной контакт.
Большинство таких зажимов можно использовать для подключения кабеля к СИП под напряжением, так как срывная головка и болт внутри, никак не соприкасаются с контактной пластиной.
На всех зажимах кроме срывной, присутствует и вторая головка, но она необходима только для демонтажа. Запомните, что все эти проколы считаются одноразовыми. Не путайте их с простыми плашечными зажимами, которые можно откручивать и закручивать хоть по сто раз.
Бывают случаи, когда электрики пытаются использовать прокалывающие зажимы повторно, на этой же или другой линии. Хотя первая головка и сорвана, они используют для затяжки вторую.
Помимо того, что без динамометрического ключа не возможно рассчитать точный момент затяжки, почему-то все забывают про деформацию зубьев контактной пластины после первого прокола. На фото ниже справа — зубья после прокола СИП, слева — без прокола. Почувствуйте что называется разницу.
Острота у них уже не та, а соответственно некоторые из них могут просто замять изоляцию, а не пройти сквозь нее.
Чтобы производители не рекламировали и не говорили. Именно из-за зубчиков, а не по причине срыва гайки.
Технические характеристики и марки прокалывающих зажимов самых известных производителей арматуры СИП:
Конструкция
Характеристика данного элемента не отличается никакими особенными деталями. Зажим сделан в закрытом специальном корпусе из поликарбоната. Внутри изделия расположен сердечник, который изготовлен из качественной стали.
Также, здесь находится пластина и несколько плашек. После проведения установки последние элементы сжимаются с помощью специальных болтов.
Чтобы получить доступ к внутренним частям конструкции, следует аккуратно разобрать весь корпус. Для этого стоит снять два кольца, которые находятся по бокам устройства.
Чтобы правильно, а также прочно установить эту деталь, очень важно выбрать ее точный размер, который зависит от сечения жил кабелей. Ответвительный сжим следует выбирать при учете специальных параметров и рекомендаций
Почему эта деталь имеет такое необычное название? Если присмотреться, можно увидеть настоящий орех. Официально такого понятия среди электриков не существует, и то, что мы сейчас называем орехом, имеет название ответвительный сжим.
