Газовый котел для водяного пола – виды прибора и правила подключения

Специального оборудования для подключения системы теплых полов не существует. Устанавливаются различные котлы. Газовый представляет собой устройство для подогрева воды, использующее энергию от сжигания пропана или природного газа. Он подключается к центральной магистрали или работает на газовых баллонах. Преимущество применения в том, что стоимость энергии от сожженного газа в разы дешевле, чем электрическое отопление.

При установке и эксплуатации газового котла должны строго соблюдаться следующие правила безопасности:

• выделено отдельное помещение, если агрегат не турбированный;
• в котельной установлен газоанализатор, оповещающий о скоплении газа;
• свободный доступ воздуха к котлу;
• отсутствие посторонних предметов, особенно огнеопасных веществ: красок, лаков и др.;
• если появился запаха газа, перекрыть подачу, проветрить помещение и сообщить в газовую службу;
• запрещено самостоятельно ремонтировать датчики защиты котла.

Выполнение требований даст возможность избежать опасных последствий.

Выбор газового устройства

Покупать котел следует исходя из его технических характеристик:

• мощность;
• количество контуров (один или два);
• открытая или закрытая камера сгорания;
• максимальная площадь, которую возможно обогреть;
• КПД;
• количество используемого газа;
• объем воды, нагреваемой за минуту.

Перечень характеристик может отличаться у разных производителей.

Агрегаты могут быть изготовлены из различных материалов:

• Чугун. Высокие показатели прочности, устойчивости к коррозии и долговечности. Минус в хрупкости материала.
• Нержавеющая сталь. Редко встречается в продаже, сочетает лучшие качества стальных и чугунных изделий.
• Сталь. Имеет средние показатели долговечности, так как быстро приобретает температурную усталость, появляются трещины. Подвержена коррозийным процессам.
• Медь. Используется для настенных устройств. Преимущества: малый вес, устойчивость к коррозии, небольшая инерционность, позволяющая гибкую регулировку режима работы.

Продукты сгорания удаляются через вертикальный дымоход, возможен вариант горизонтального с использованием вентилятора, который одновременно подает свежий воздух для осуществления процесса горения.

По типу топки, где сгорает топливо, котлы делятся на открытые и закрытые. В первом случае процесс происходит благодаря поступающему извне воздуху естественным путем по специальным каналам. В этом случае агрегат устанавливается в отдельное помещение. Второй вид устройств имеют турбирование – воздушные потоки поступают принудительно. Они могут размещаться в любом удобном месте.

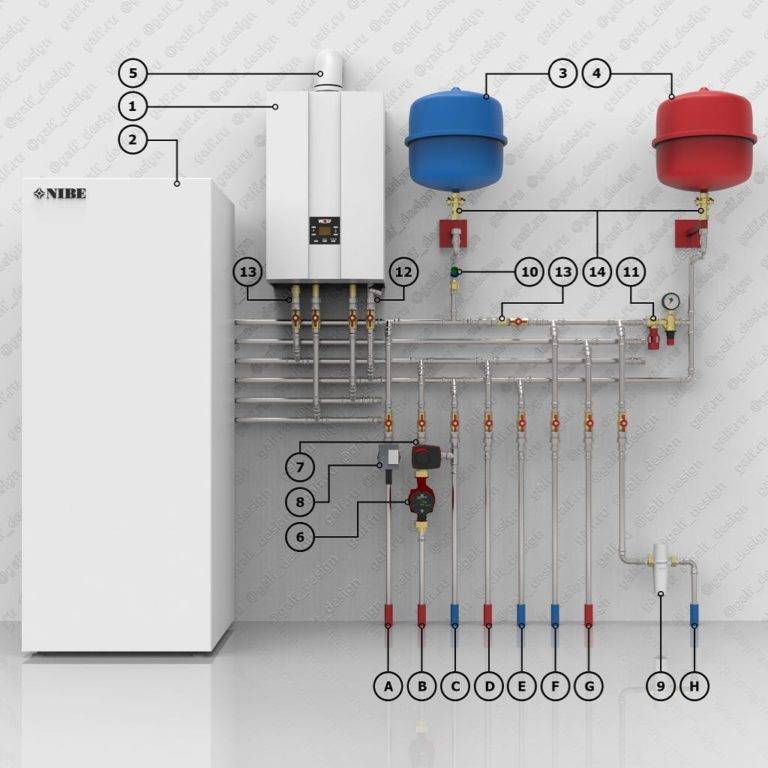

Схема подключения и монтаж

Для котлов с одним контуром применяется самая простая схема: подача и обратка, идущие от коллекторного узла подсоединяются к соответствующим выводам нагревательного устройства. В этом случае нужно правильно подключить трубы.

К двухконтурному агрегату присоединяют не только обратку и подачу, но и прямой и обратный потоки от водопровода. Также необходимо подключить трубу для удаления дыма, подачи газа и свежего воздуха (турбирования). На всех трубопроводах устанавливаются шаровые краны для перекрытия потока в случае необходимости.

Для подключения теплого пола к котлу нужно выполнить следующие действия:

1. Установить устройство на нужное место или повесить на стену.

2. Смонтировать систему водяного пола.

3. Подключить контуры к смесительному узлу.

4. Присоединить трубопроводы к выводам коллектора и нагревательного устройства.

Соединения выполняются с помощью труб из полиэтилена, меди, металлопластика с необходимыми фитингами, соответствующие разъемам котла и смесителя. Газ подается через гофрированную трубу из нержавеющей стали. Далее проверяется визуально правильность подключения всех магистралей, осуществляется первый запуск и устраняются выявленные неисправности. Если система работает исправно, полы заливают цементной стяжкой.

Производим пуск

Когда все элементы проводки будут подсоединены, необходимо проверить все места соединения. Оголенных контактов быть не должно, собственно, как и поврежденной изоляции.

Также необходимо проверить все соединительные муфты, краны и стыки труб. Только после качественного осмотра системы отопления можно переходить к ее запуску. Сначала открываем подведенные к оборудованию задвижки, после чего включаем электрический котел.

Обратите внимание на работоспособность датчиков температуры и давления. Номинальные значения указаны в инструкции, идущей в комплекте

При явных отклонениях лучше вызвать мастера.

Как выбрать котел

Несмотря на все преимущества теплых полов, есть необходимость основательно подойти к выбору источника тепла. Делая упор на стоимость оборудования, потребитель в будущем может начать переплачивать, не изучив тщательно особенности конструкции и характеристики элементов. Как мы писали ранее, оптимально использование теплых водяных полов от газового котла.

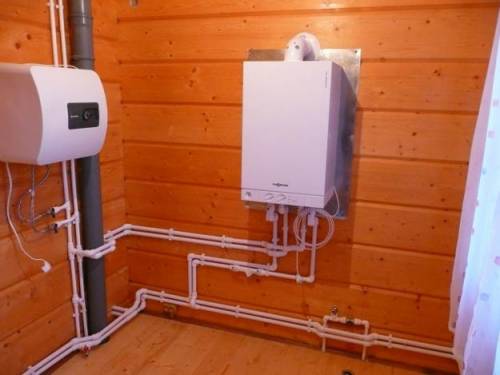

Для монтажа в квартире выбор стоит сделать в пользу настенных приборов. Эти котлы имеют небольшие габариты и аккуратно впишутся в небольшое помещение. Согласно нормативам, необходимо выдерживать противопожарные разрывы:

• высота установки газового котла от пола должна составлять от 0,8 до 1,2 метра;
• расстояние от дымоходной трубы до котла – 2 диаметра трубы дымохода;
• от стены под газовым котлом минимум 0,1м;
• от противоположной стены крепления – 0,4м.

При наличии достаточных площадей в доме, выбор лучше сделать в пользу напольного газового котла. Основное преимущество – возможность установки прибора высокой мощности. Основной недостаток – необходимость оборудования отдельного помещения. При небольших площадях дома или квартиры, установить подвесной нагреватель целесообразнее.

По способу получения воздуха для горения газа выделяют атмосферные и турбированные котлы.

При выборе так же необходимо определиться с количеством источников для подогрева. Для отопления только теплого пола, выбор стоит сделать в пользу одноконтурных газовых котлов. Если есть необходимость нагрева еще и системы водоснабжения, то существуют двухконтурные элементы. Стоит заметить, что для обогрева исключительно теплых полов установок не существует, но производителями предусмотрены газовые котлы с функцией “теплый пол”.

Еще одной особенностью теплого водяного пола от газового котла является отсутствие возможности подключения напрямую. Связано это с рабочим режимом теплообменника. Для нормальной работы агрегата температура теплоносителя должна составлять 80-90 С, а так как нам необходим низкотемпературный газовый котел, то стоит использовать коллектор с автоматикой для получения нужного результата. Так же образующийся конденсат в низкотемпературном газовом котле для теплого пола используют для образования дополнительной энергии. Эта модернизация и лежит в основе этой системы для получения увеличенного КПД.

В целях безопасности подбирается расширительный бак. Он необходим для компенсации увеличенного в объеме теплоносителя при нагреве. Начальное давление рассчитывается при помощи онлайн программ. Для эффективной работы необходима его настройка квалифицированным мастером.

Одноконтурный

Для отопления помещения и исправной работы теплых одноконтурных полов с газовыми котлами нет необходимости в установки дополнительного оборудования. Это поможет сэкономить средства и не загромождать помещения. Для подогрева воды, в систему так же устанавливается бойлер.

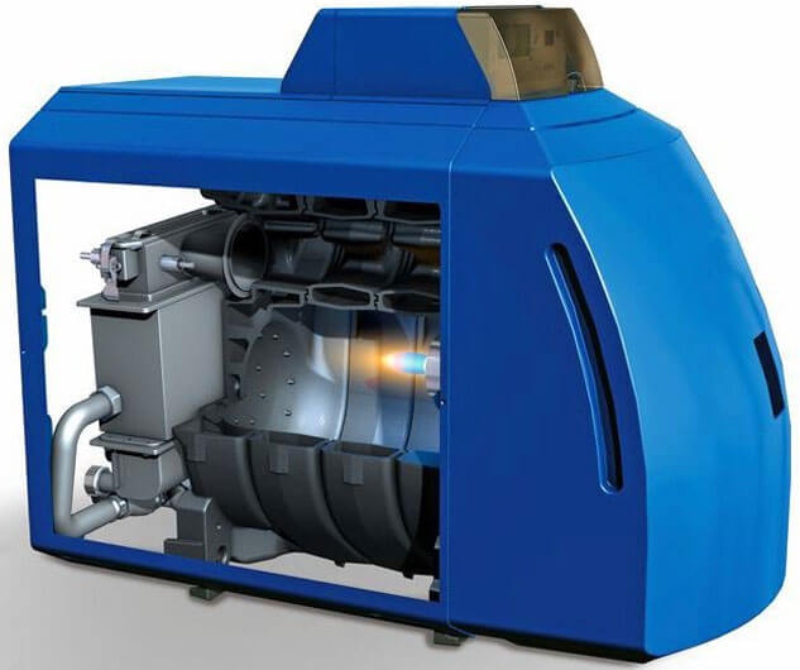

Конструкция агрегата чаще всего содержит следующие элементы:

1. Корпус газового котла – объединяет всю конструкцию обогрева.
2. Теплообменник. Устройство, соединенное с трубами подачи и обратки. Необходим для нагрева теплоносителя.
3. Камера сгорания. Часть котла, в которой происходит горение газа и нагрев теплообменника.
4. Газовая горелка.
5. Вспомогательное оборудование. Патрубки для подключения котла к системе.
6. Автоматика. Запрограммированная система, координирующая работу всех элементов.

Двухконтурный

Двухконтурным газовым котлом называют агрегат, который используют для нагрева воды в системе водоснабжения, а так же теплоносителя при обогреве дома. Сама по себе конструкция схожа с одноконтурным. В зависимости от типа установки, существуют элементы с двумя теплообменниками и битермическим элементом.

При установке двух теплообменников вода, используемая в водоснабжении, нагревается посредством передачи части тепла от первого ко второму. Нагрев системы происходит за счет горения пламени.

В котлах с битермическим теплообменником вода и теплоноситель циркулируют в трубе разделенной внутри еще одной трубой. Нагрев происходит за счет прямого горения.

Используются различные схемы теплого пола с двухконтурным газовым котлом. Одна из самых распространенных и простых – при которой теплоноситель движется от котла к коллектору, затем распределяется по помещениям и возвращается обратно. Движение осуществляется посредством циркуляционного насоса. Нагретая для бытовых нужд вода, поступающая на смесители, ограничивается интенсивностью расхода.

Типы котлов для водяного подогрева полов

Эффективность отопления во многом зависит от типа используемого котла. Также вопрос о выборе обогревателя стоит остро, когда речь идет о частных домах.

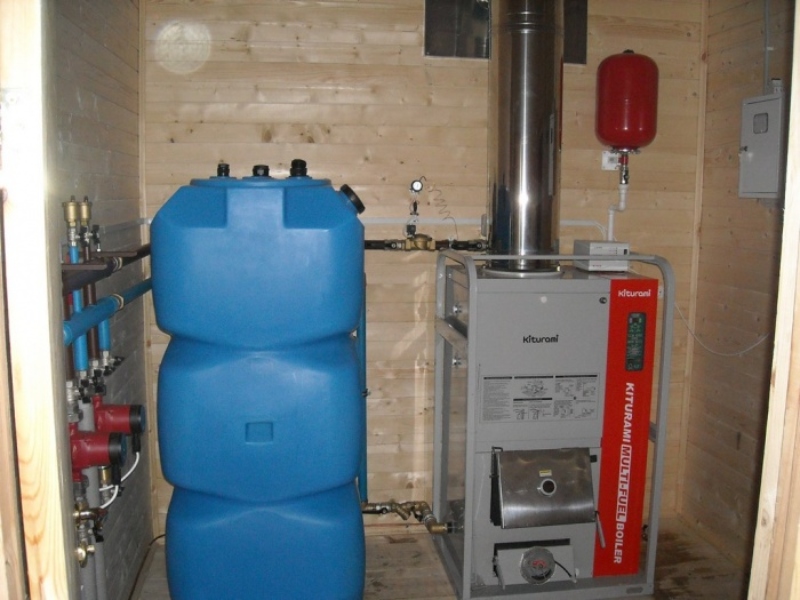

Котлы дизельные

Работают на дизеле, т.е. солярке. В квартире их не поставить – придется выплачивать огромный штраф. А вот для частных домов они подходят хорошо по нескольким причинам:

1. Автономность. Они не зависят от газа или электричества. Это особенно актуально для частных домов, где стабильность электросетей отвратительная.
2. Относительная дешевизна. Газ или электричество в больших частных домах обойдется дороже, чем солярка.
3. Высочайший КПД. В отдельных моделях он может достигать 99%.
4. Малый расход горючего.

С другой стороны, они источают неприятный запах отработанного дизеля, поэтому ставить его можно только в отдельном помещении с хорошей вентиляцией.

Котлы на твердом топливе

Твердотопливные котлы, как и дизельные, не могут быть установлены в квартире – только частный сектор. Наиболее актуальные разновидности – универсальные, которые могут работать на пеллетах, дровах, угле и другом твердом топливе.

Как и дизель, имеют высокое КПД, хорошо прогревают помещение и долго сохраняют тепло. Но и недостатки у твердотопливных котлов так же есть: требования к дымоходу.

Котлы газовые

Газовые модели уже допускаются к установке в квартирах, т.е. являются условно безопасными. Достаточно производительны, что позволяет устанавливать нетребовательные котлы для обогрева больших площадей.

Относительно недорогие, особенно по сравнению с дизельными и твердотопливными типами. Единственный их минус – относительная взрывоопасность. Они требуют регулярного контроля и обслуживания.

Котлы на электричестве

Электрокотлы считаются самыми совершенными. Во-первых, они полностью безопасны. Взрыв недопустим на физическом уровне. Во-вторых, они работают стабильнее, чем газовые и твердотопливные.

Экономия

Варианты экономии электроэнергии, кроме выбора более экономичных моделей и типов нагревателя, основаны на использовании тепловой инерции теплоносителя. Например, при наличии бетонной стяжки, появляется возможность периодического отключения нагревателя от сети.

Слой бетона долго остывает, что позволяет существенно экономить энергию (и деньги) — до 30%, а иногда и больше. Кроме того, рационально будет организовать правильное распределение режимов работы контуров в разных помещениях — в коридорах прохладнее, в гостиной или в санузле — потеплее. Такое разделение поможет снизить интенсивность нагрева и получить экономию.

Можно ли использовать электрокотел для ГВС и теплого пола

Использование электрокотлов для водяного пола и систем ГВС, напрямую ограничено исключительно ТЭНовыми устройствами. В конструкции предусмотрено два раздельных кольца циркуляции, для каждого из которых, установлен свой нагревательный прибор. Раздельные контуры, облегчают регулировку интенсивности нагрева горячего водоснабжения и теплоносителя отопления.

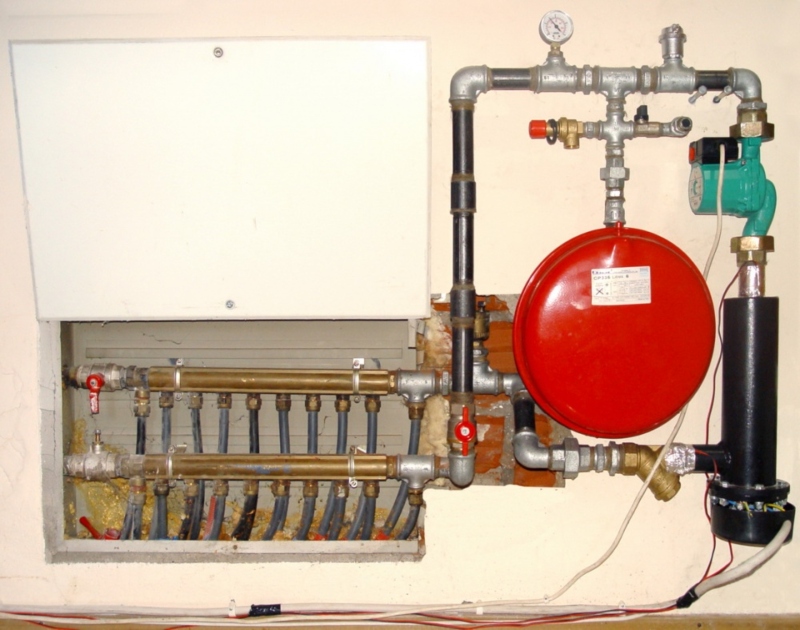

Электродные модели не предназначены для подключения к ГВС, но при необходимости, можно модифицировать отопитель. Обвязка котла в таком случае будет включать:

• Бойлер косвенного нагрева – для подогрева горячего водоснабжения, потребуется нагреть теплоноситель до температуры, на 10-20°С больше, чем требуется для теплых полов. Работать схема будет, как и в аналогичных системах с установленным газовым теплогенератором.

• Гребенка со смесительным узлом – запитать водяной пол от электрического котла напрямую, не получится, по причине избыточной температуры теплоносителя. Потребуется снизить интенсивность нагрева. Для этого, в схему добавляется узел подмеса, расположенный на гидравлической гребенке. Только при таком подключении, устройство теплого пола с электрическим котлом электродного типа, будет работать.

• Термодатчики – в конструкцию встроен датчик, фиксирующий температуру нагрева теплоносителя, но, при необходимости, дополнительно подключается комнатный термодатчик, контролирующий прогрев воздуха в помещении. При использовании теплых полов, датчик устанавливают на расстоянии, 15-20 см от поверхности пола.

Обвязка водяного пола, помимо гребенки, включает в себя систему водоподготовки и фильтрации, подпитки водяного контура. Обязательно устанавливается заземление, предотвращающее поражение электрическим током.

Электрокотлы с трубчатым нагревателем, подключаются к электросети через УЗО. Электродные агрегаты, исключительно через автоматику.

Время нагрева теплого пола от электрокотла, напрямую зависит от типа используемого оборудования. Электродные модели, выходят на рабочую мощность практически моментально. В ТЭНовых электрокотлах, до подачи нагретого теплоносителя, придется подождать около 10 минут.

Рейтинг популярных производителей

	Фото	Название	Рейтинг	Цена
#1		Buderus Logamax, серии E	97 / 100	Узнать подробнее
#2		Kospel EKCO	96 / 100	Узнать подробнее
#3		«Галан», серии «Очаг», «Гейзер» и «Вулкан»	91 / 100	Узнать подробнее
#4		Ferroli	96 / 100	Узнать подробнее
#5		РусНИТ	97 / 100	Узнать подробнее

Buderus Logamax, серии E

Страна-производитель Германия. Это ТЭНовые настенные котлы различных мощностей. Экологичные источники тепла, которые используются для обогрева помещений различного назначения, в том числе и жилых.

Buderus Logamax, серии E

Плюсы

• имеется возможность подключения к любой системе отопления,
• монтируются в системах закрытого типа,
• высокий КПД,
• модели просты в монтаже, требуют минимального количества дополнительных элементов.

Минусы

высокая стоимость.

buderus e213

Kospel EKCO

Страна-производитель Польша. Это ТЭНовые котлы, которые разработаны с учетом подключения системы теплых полов. Устанавливаются на стены, позволяют плавно регулировать мощность оборудования. Дают возможность настроить автоматическое включение. Температура может регулироваться от +30 до +85 градусов.

Kospel EKCO

Плюсы

• имеется 6-ступенчатая регулировка мощности, что положительно сказывается на расходе электроэнергии,
• простота в монтаже и использовании,
• высокий КПД.

Минусы

высокая стоимость.

Kospel EKCO

«Галан», серии «Очаг», «Гейзер» и «Вулкан»

Страна-производитель — Россия. Электродные котлы, довольно надежные и экономные по сравнению с любыми ТЭНовыми агрегатами. Быстро окупаются и могут быть оптимизированы под различные уровни теплопотерь. Срок службы – около 30 лет. Это оборудование проточного типа, потому не требует согласования с надзорными органами. Нагревание теплоносителя происходит за счет его ионизации, нагрев производится без ТЭНа. Оборудование автоматизировано, что позволяет задать требуемую температуру и не следить за ним.

«Галан», серии «Очаг», «Гейзер» и «Вулкан»

Плюсы

• доступная цена,
• простота в монтаже,
• бесшумная работа,
• габаритные размеры.

Минусы

• боязнь перепадов напряжения,
• большая нагрузка на электропроводку.

галан очаг

Ferroli

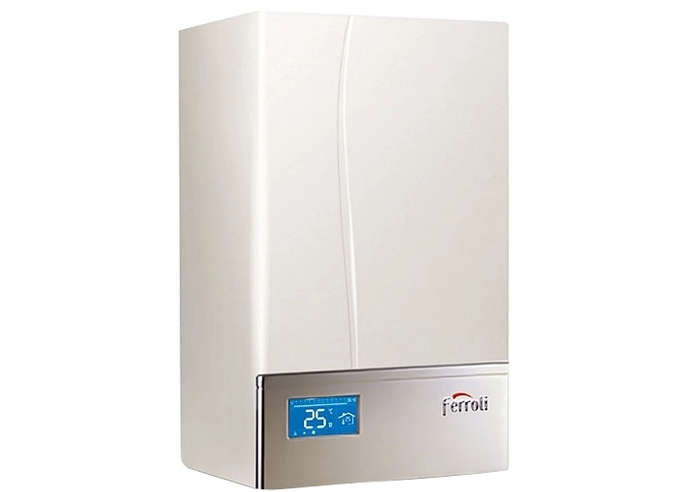

Страна-производитель Италия. Настенный электрический одноконтурный котел. Подключение к однофазной или трехфазной сети. Встроенная погодозависимая автоматика и функция подогрева бойлера.  Цифровая система управления и самодиагностики, панель управления с большим ЖК дисплеем, встроенный недельный программатор. Предусмотрена возможность подключения внешнего накопительного бака для производства ГВС и низкотемпературного контура (теплого пола).

Электрический котел Ferroli

Плюсы

• широкий модельный ряд различной мощности,
• хорошее качество комплектующих,
• большой информативный ЖК-дисплей,
• возможность использования незамерзающей жидкости в системе отопления.

Минусы

• высокая цена,
• китайская сборка,
• отсутствие в комплекте комнатного термостата.

Ferroli zews электрокотел

РусНИТ

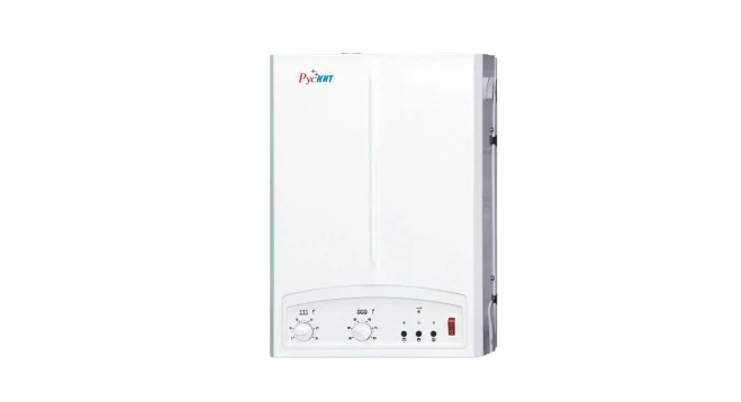

Страна-производитель Россия. Компактный и лёгкий электрический котёл для настенного размещения. Может применяться в качестве основного либо резервного отопительного прибора для жилых домов, дач, различных бытовых помещений площадью до 80 м².

Электрический котел РусНИТ

Плюсы

• доступная цена,
• выдерживает низкое напряжение,
• подключение к однофазной и трехфазной сети.

Минусы

возможны трудности при подключении.

руснит 209м

Какой электрический котел выбрать для теплого пола

Стоит отметить, что котлов, которые специально выпускаются для подключения «тёплый пол» не существует. В некоторых моделях, конечно, присутствует эта функция и у них есть возможность работы в данном режиме.

При выборе котла для системы тёплого пола необходимо ориентироваться на следующие критерии:

• регулирование нагревания теплоносителя и полов;
• мощность оборудования;
• какой тип нагревателя используется;
• совместим ли агрегат с системой «тёплый пол»;
• оборудование должно быть высокоэффективным, простым при монтаже, в эксплуатации, обслуживании и ремонте;
• в агрегате обязана быть системы безопасности, защиты от коррозии нагревательных элементов;
• из чего сделан корпус (лучше выбрать из нержавеющей стали);
• чьё производство;
• соответствие рабочего объема и мощности.

Для каждого отдельного региона существует своё выгодное топливо. Кому-то экономнее осуществлять обогрев при помощи газа, от печи, центрального отопления, а кто-то использует электричество. Одним из лучших вариантов считается обогрев пола при помощи электрокотла.

Есть несколько типов нагревателя в электрокотлах:

• тэновые;
• индукционные (высокая эффективность, низкое потребление электроэнергии в отличие от тэновых);
• водяные (используют при автономном отоплении многоквартирных домов).

Подключение водяного пола, смесительный узел

При подключении водяного пола к котлу возникает проблема: разные температурные режимы. Если теплоноситель греет обычный котел, а не низкотемпературный, то на выходе у него температура 70 о С-85 о С. Иногда выше, иногда ниже зависит от ситуации и настроек котла, но, в любом случае, температуры для теплого пола неприемлемые. Даже с учетом тепловой инерции цементной стяжки подавать больше 50 о С нельзя: это будет грозить перегревом. Самый же оптимальный вариант на входе в трубы водяного пола 40-45 о С.

Как подключить водяной пол к котлу

Подключить теплый пол к котлу нужно таким образом, чтобы в контур подавался теплоноситель с пониженной температурой. В закрытой системе, которой является теплый пол, понизить температуру можно только подмешав к нагретому теплоносителю остывший из «обратки». Этим и занимается узел подмеса или смесительный узел.

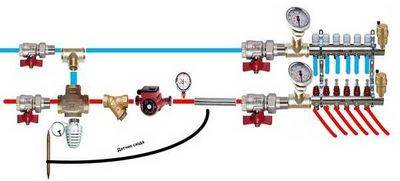

Схематично схему подключения теплого водяного пола можно изобразить так

Если контуров теплого пола несколько, после узла подмеса устанавливают (или собирают) коллекторный узел. Это гребенка с несколькими входами и выходами (от 2 до 20), к которой подключаются контура теплого пола. В простейшем варианте это узел параллельного подключения петель теплого пола.

В более «продвинутых» моделях коллекторов на каждом входе установлены различные устройства. Часто  на коллекторе стоят спускные клапана для удаления попавшего в систему воздуха. Воздушная пробка может блокировать движение теплоносителя по контуру, потому использование воздухоотводчиков желательно.

В коллекторных группах стоят на каждом контуре запорные краны. Они могут управляться вручную или при помощи сервомоторов. Сервомоторы получают команды от автоматики, но такие устройства уже называются коллекторными группами или устройствами. Они также могут содержать смесительную группу и циркуляционный насос, и тогда уже называются коллекторными станциями. Естественно, чем сложнее и функциональнее устройство, тем выше его стоимость.

Так выглядеть может схема подключения с двухходовым клапаном

При желании можно сэкономить.  Собрать смесительный узел самостоятельно, установить в систему насос. Коллекторную группу тоже можно сделать самому, а можно купить готовый, но не очень дорогой коллектор.

Схема подключения водяного пола с 2-хходовым клапаном

Работа и пропускная способность двухходового клапана регулируется в зависимости от показаний выносного датчика. Через него подается теплоноситель с высокой температурой от котла. Через балансировочный клапан из обратного трубопровода поступает остывшая вода. В точке соединения два потока смешиваются. Теплоноситель с пониженной температурой прокачивается циркуляционным насосом, подается к коллектору. Температуру смешанного потока контролирует датчик, регулируя зазор (и подачу горячей воды) на двухходовом клапане.

Подробная схема обвязки котла теплого пола (с двухходовым клапаном)

Для предотвращения обратного хода на «обратке» нужно поставить два обратных клапана. Как уже говорилось раньше, эта схема хороша тем, что регулировка идет плавно (из-за малой пропускной способности клапана). К тому же в этой схеме подмес холодной воды постоянен. И потому исключена возможность полдачи только горячей воды от котла.

Схема водяного пола с 3-хходовым клапаном

Работой трехходового клапана может управлять сервомотор или выносной датчик температуры (зависит от выбранной вами комплектации). Разница тут в том, что потоки смешиваются внутри клапана, и точность поддержания температуры зависит от его работы. А это устройство имеет большую пропускную способность, так что незначительные измерения в положении клапанов приводят к достаточно резким перепадам температуры. Но при использовании погодозависимой автоматики и при больших контурах водяного пола такая система единственный вариант.

Два варианта смесительного узла или узла подмеса (нажмите чтобы увеличить размер)

Подключения водяного пола к низкотемпературному котлу

Если температуру теплоносителя на выходе котла можно поставить по своему усмотрению (в системах без радиаторов), то коллекторный узел подключается напрямую к котлу. Это самый простой вариант подключения водяного теплого пола, но, к сожалению, не всегда возможный.

Итоги

Сложность схемы подключения может быть разной и зависит от организации системы отопления в целом. В случае комплексной системы отопления «радиаторы+водяной теплый пол », необходим смесительный узел, который понизит температуру теплоносителя. Для подключения нескольких контуров теплого пола необходим коллектор.

Срок службы

Заявленный срок полезного использования системы — более 50 лет!

Возникает закономерный вопрос, откуда это берется и как рассчитывается? Скорее всего, информация была получена исходя из того, что любой производитель полимерных материалов (труб) автоматически резервирует для своей продукции 50 лет безотказной эксплуатации (в зависимости от температуры эксплуатации).

Что делать, если есть утечка жидкости или неисправность термостата? А это легко может произойти из-за скачка напряжения.

Во что превратятся ваши трубы после неконтролируемого нагрева?

То есть здесь изначально нужно учитывать несколько факторов, а не только материал изготовления и его долговечность на заводе.

Во-вторых, не забывайте, что внутри трубы находится компенсатор теплового расширения. Кто рассчитал, как долго он будет работать?

В-третьих, неизвестно, как химический состав антифриза повлияет на свойства стенок трубы. Свойства самого антифриза также меняются с годами.

А это значит, что его придется как-то слить-залить. Об этих оттенках обычно никто не рассказывает.

Вы должны просто ВЕРИТЬ красивому числу 50.
