Самостоятельный монтаж электропроводки в гараже

Рекомендации по безопасности

Важно учитывать следующие рекомендации:

1. Выполнять любые работы по реставрации и замене электропроводки допускается исключительно в случае полного отсутствия напряжения.
2. Рекомендуется надеть удобную обувь, которая не затрудняет движение.
3. Электрические приспособления должны быть целыми, без поврежденного кабеля. Соединение должно быть качественным.
4. Рукоятки на инструменте должны быть заизолированными.
5. Если планируется выполнять работы на большой высоте, то понадобится подготовить помосты. Использование бочек, пеноблоков, стульев на столах и других конструкций не допускается.
6. Все работы следует выполнять неспешно.

К работе следует подходить ответственно, так как правильная установка электропроводки в гаражном помещении гарантирует ее бесперебойную эксплуатацию на протяжении 30 лет. Малейшая ошибка может привести к поломке всей электросети. Если выполняется скрытая проводка, то понадобится выполнять тяжелые работы по ремонту. Соответственно, если опыта работы нет, то рекомендуется пригласить высококвалифицированных специалистов.

Для работы будет необходима помощь специалиста, который сможет подвести электричество от столба к электрощиту, подключить трансформатор, электросчетчик и устройства для выключения. Обойтись без вызова мастера не получится, так как для внешнего ответвления провода от центральной ЛЭП нужно иметь лицензию для выполнения работ с повышенным напряжением.

Технология установки электропроводки существенно отличается от варианта с частным домом или квартирой. Рекомендуется заплатить опытному мастеру, чтобы после окончания подсоединения кабеля он помог проверить качество скрепления проводов и правильность выполненных работ. Сумма выйдет небольшая, однако не нужно будет беспокоиться о безопасности.

Места установки электрооборудования

Кроме светильников сеть освещения гаража предусматривает наличие и других электрических аппаратов и устройств

Их место расположение то же достаточно важно

Места установки розеток и выключателей

Так любая схема электрической проводки в гараже должна предусматривать не только светильники, но и выключатели с розетками.

И здесь тоже есть свои правила:

• Начнем с выключателей. Выключатель общего освещения должен располагаться около входа. Обычно это место справа от входа в гараж. Если гараж имеет два входа, то логично установить два проходных выключателя около каждого из входов.
• Выключатель зонального освещения принято располагать непосредственно в данной зоне. Но это правило не распространяется на освещение смотровой ямы или подвала. Оба этих помещения относятся к особо опасным помещениям. Поэтому в них располагать выключатели нельзя. Исходя из этого выключатели для данных зон следует располагать перед входом в них.
• Выключатели местного освещения обычно расположены в непосредственной близости от самих светильников. Достаточно часто выключателями снабжаются сами светильники.
• Теперь вопрос, касающийся розеток. В первую очередь нам необходимы розетки в слесарной зоне. Обычно их устанавливают над столом. Их количество зависит от количества применяемого электроинструмента и обычно составляет от двух до пяти.

Расположение электрооборудования в смотровой яме

Вторым важным местом где нам могут потребоваться розетки является смотровая яма. Вообще установка розеток в этом помещении не рекомендуется, так как помещение относится к особо опасным. Но при подключении через автомат УЗО и при соблюдении норм по защите от влаги устанавливать розетки здесь можно.

• Хотя значительно более удачным вариантом будет установить розетки вне смотровой ямы. Тем более что они нам тут все равно потребуются, например, для подключения зарядного устройства аккумулятора.
• Кроме того, розетки могут быть установлены в зоне отдыха, для подключения сварочного аппарата или другого стационарного электрооборудования. Их обычно устанавливают в места установки данного оборудования.

Место установки распределительного щита

Перед тем как провести электропроводку в гараже нам следует определиться и с местом установки распределительного щита. От его правильного размещения зависит не только эстетический вид, безопасность, но и стоимость конечных работ. Ведь правильная установка позволит иногда даже очень существенно сэкономить на проводке.

Место установки распределительного щита

Согласно п.7.1.28 ПУЭ распределительные шкафы должны устанавливаться в местах удобных для обслуживания. Если в данной местности возможно подтопления, то высота установки должна исключать затопление щита.
Обычно ввод в гараж осуществляется со стороны входа. Вводной кабель должен быть проложен в стальной трубе. Труба должна исключать возможность попадания и скопления влаги.
Исходя из этого распределительный щит обычно устраивают на входе в гараж. Но это не является правилом. Иногда значительно удобнее расположить распределительный щит ближе к центральной части помещения. Главное, чтоб это было удобно.
Распределительные щиты нельзя обустраивать ближе чем на расстоянии 1 метра от трубопроводов и систем канализации. Согласно п.7.1.28 ПУЭ расстояние до газовых труб или счетчиков так же должно быть не менее одного метра.
Распределительный щит для гаража должен быть выполнен из несгораемых материалов. Поэтому выбирать стоит стальные щиты во множестве представленные на рынке

Кроме того, обратите внимание на наличие в распределительном щите запорного устройства, а также места для установки счетчика. Обычно это место выделяется перегородкой и имеет окошко для просмотра показаний счетчика.

Необходимые материалы

Правильно составленная схема электропроводки поможет быстро рассчитать количество кабеля, автоматики, розеток и т. д. В первую очередь рассчитывается сечение и длина вводного кабеля. Для этого можно использовать специальную таблицу, расположенную ниже.

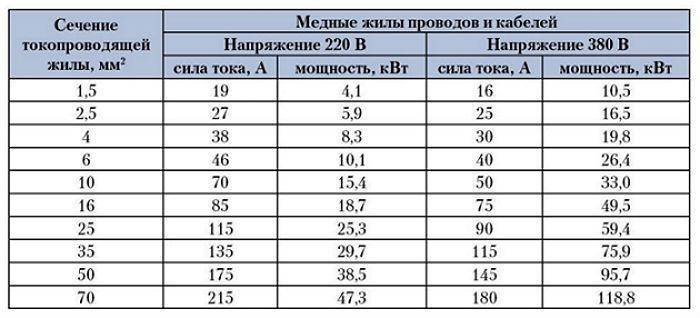

Таблица расчет сечения кабеля в зависимости от мощности сети

К примеру, рассчитаем параметры кабеля и других компонентов для схемы № 1, которая была обозначена в прошлом разделе:

• Сечение вводного кабеля — в данном случае в гараже не планируется устройство полноценной автомастерской, поэтому идеально подойдёт медный кабель на 4–4,5 кв. мм.
• Электрический щиток — достаточно щитка на 9 модулей.

• Сечение кабеля для розеточной группы — мощность инструмента, применяемого для обслуживания и ремонта автомобиля, редко превышает 3 кВт. С учётом этого подбирается сечение кабеля — 1,5–2 мм. кв., но в целях безопасности рекомендуется использовать медный кабель сечением 2,5 мм. кв.

  Кабель для проводки различного сечения

• Автоматы розеточной группы — для подбора автомата следует рассчитать силу тока: I = P/U, где I — сила тока (A),P — мощность нагрузки (кВт), U — напряжение сети (В). С учётом наших данных получается, что I = 3000 / 220 = 13,65 А. Получается, что на каждую группу розеток понадобиться по одному модульному автомату на 16 А.
• УЗО — устройство на проходящий ток мощностью не менее 20 А. Ток срабатывания, при котором устройство отключиться — строго 10–30 мА.

• Розетки — рассчитанные на номинальный ток в 16 А с заземлением.

  УЗО и автоматический выключатель для электросети

• Сечение кабеля для осветительной сети — рассчитается с учётом общей мощности осветительных приборов. Например, на потолке располагается два светильника мощность 100 Вт, на стенах по два светильника мощностью 60 Вт каждый. В итоге получается, что общая мощность приборов составляет 220 Вт. Для данной мощности хватить алюминиевого кабеля сечением 1,5 мм. кв.
• Автоматы для освещения — общая мощность тока составляет не более 400 Вт, даже если поставить обычные лампочки по 100 Вт в каждый осветительный прибор. При правильно выбранном сечении кабеля хватит однополюсного автомата на 10 А.

Длина кабеля определяется исходя из оптимального маршрута. Кабель приобретается с запасом 10%. Крайне не рекомендуется покупать очень дешёвые изделия. Оптимально, если это будет проводка с двойной изоляцией и изолирующими проводниками.

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

• расчета мощности, вводных устройств и требуемого сечения проводов;
• расчета систем заземления и молниезащиты;
• схемы разводки электропроводки;
• плана расположения в здании кабельных линий и силового оборудования;
• сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

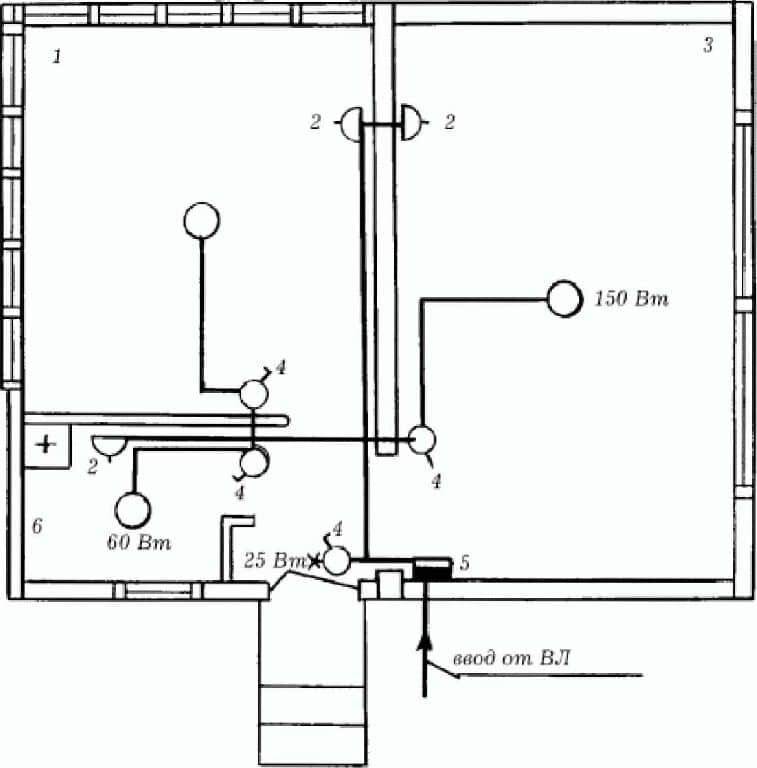

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Использование понижающего трансформатора

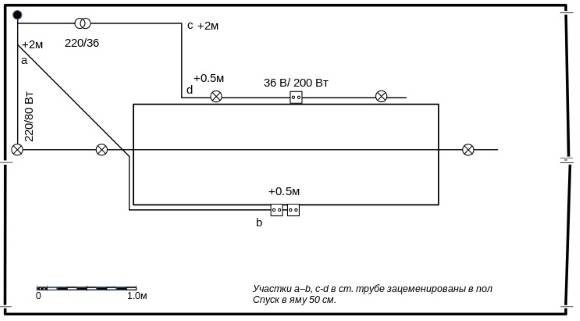

Практически в каждом гараже должен быть переносной светильник, а в смотровой яме установлены стандартные приборы освещения. Поскольку в ямах порой присутствует повышенная влажность, то использование освещения на 220 В согласно требованиям Правил эксплуатации электроустановок запрещено.

В целях безопасности для подсветки нужно использовать напряжение, пониженное до 36 В. Для работы в смотровой яме можно воспользоваться переносным светильником напряжением 12 от аккумуляторной батареи автомобиля, но это не всегда удобно и дает мало света. Для понижения напряжения необходим трансформатор.

Лучше купить готовый на 12 В, который можно установить на рейку в электрощите. Для линии низкого напряжения не лишним будет установка автомата и отдельной розетки.

Полезные рекомендации

Укладка проводки требует определенных знаний и опыта работы. Но руководствуясь несколькими рекомендациями и правилами, даже новичок справится с этой задачей.

• При подключении осветительных приборов внутри гаража неплохо продумать освещение и снаружи. Для этого понадобится установить два отдельных выключателя или один двухклавишный.
• Если подключение розетки производится шлейфом, то такая линия должна включать не более трех розеток.
• Устройство защитного отключения защищает не технику, а человека. При коротком замыкании устройство за доли секунды разомкнет цепь и защитит от утечки тока.
• Чтобы защитить цепь от перегрузки или короткого замыкания, используется автоматический выключатель.
• Не допускается скрутка проводов, особенно из разнородных металлов. Вместо устаревшей скрутки с изолентой, необходимо использовать спайку и специальные наконечники, которые можно приобрести в магазине электрики.
• Дополнительное заземляющее устройство, установленное на вводе в распределительный щит, увеличит безопасность работы с электроприборами. Для этого можно использовать металлические прутья диаметра 15-16 мм. Их необходимо соединить стальной лентой и вкопать в землю.

• Если владелец пользуется погребом, то обязательно нужно провести вниз хотя бы один осветительный прибор. Неплохо поместить дополнительное освещение возле лестницы, чтобы спуск и подъем не сопровождался какими-либо проблемами.
• Для ввода электропроводки внутрь гаража воздушным путем отверстие в стене необходимо сделать под наклоном наружу – это позволит предотвратить поступление воды с улицы внутрь.
• При работе на высоте стоит использовать деревянные стремянки или специальные козлы и помосты. Нельзя использовать для подъема металлические бочки, столы, стулья и прочую мебель.

Особенности гаража и его подключения к электроэнергии

В гараже всегда имеется работа, которая нуждается в наличии электричества

Поэтому здесь обязательно нужна проводка. Электропроводка и ее разводка должна обустраиваться на этапе строительства любого гаража. Особенно важно все продумать, если вы сами планируете своими руками заниматься возведением сооружения и разводкой проводки.Начиная строительство любого гаражного сооружения, чтобы избежать проблем в дальнейшем, необходимо знать следующие особенности такой стройки:

• разводка и проведение в гараже электричества проводиться только после получения соответствующего разрешение, которое выдает местный орган Энергонадзора;
• своими руками проводить любые манипуляции, связанные с проведением электричества, можно только при наличии соответствующего опыта.

Внешняя часть электропроводки в гараже

Прежде, чем приступать к прокладке проводов, необходимо знать, что в гараже самостоятельная электропроводка реализовывается из двух частей:

• наружная (внешняя);
• внутренняя.

К любой отдельной постройке проводка электричества должна осуществляться по карнизам, стенам и навесам. При необходимости сделать розетку снаружи необходимо выбирать исключительно атмосферостойкие модели, способные выдержать все невзгоды улицы. Для подключения гаражной постройки к электричеству следует использовать электрический щит.

Необходимо отметить, что в данной ситуации в смотровую яму можно не проводить проводку для осветительных установок. Дело в том, что в этом месте очень сложно сделать проводку своими руками. Куда рациональнее и проще использовать для освещения переносные мощные светильники.

Переносной светильник

Специалисты предлагают ограничиться в смотровой яме розеткой.В ситуации, когда в гараже необходимо несколько светильников, можно протянуть кабель до самого первого светильника, а от него уже, применяя метод параллельного подключения или специальных перемычек в виде шлейфа, к остальным. Если же необходимо подключить лампы независимо друг от друга, тогда потребуется все проложенные провода объединить с помощью кабеля электропитания.

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

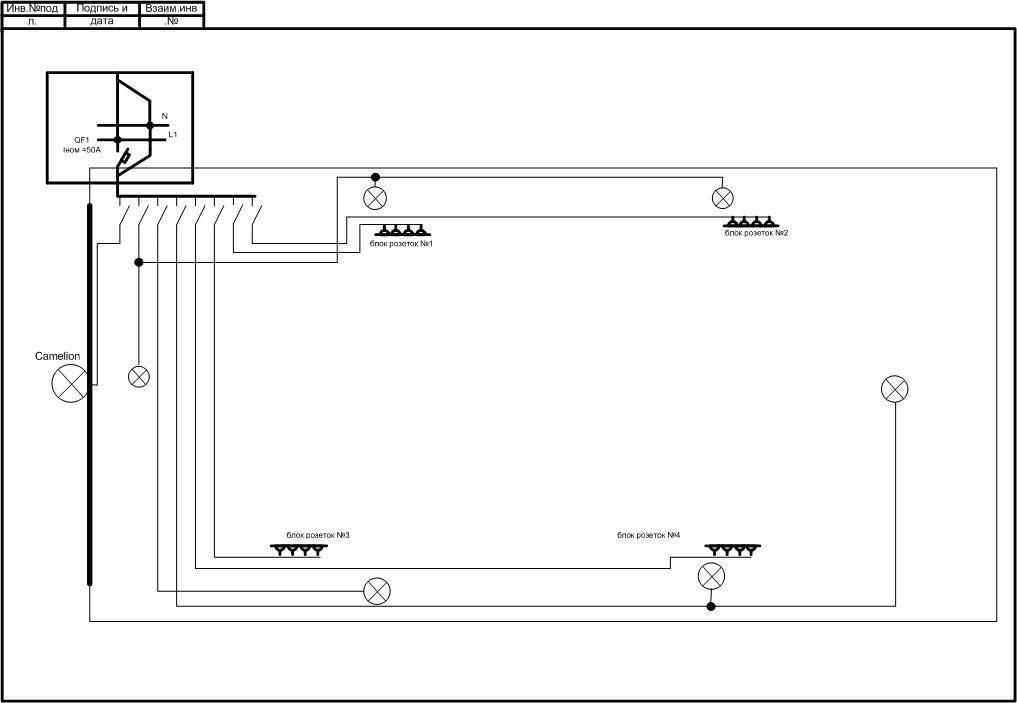

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

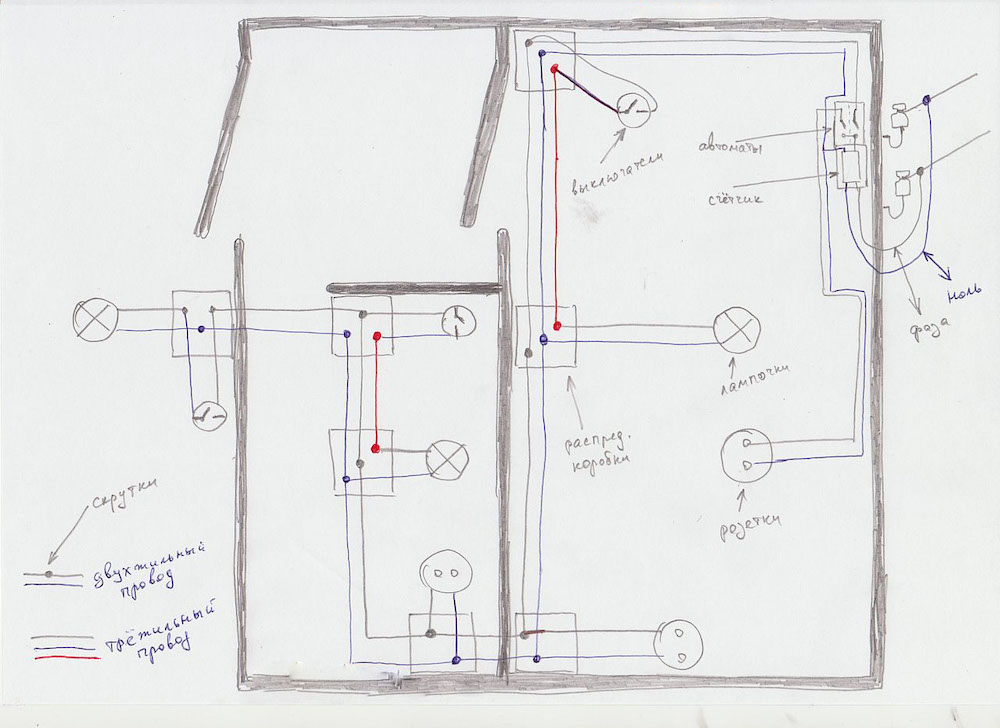

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление. Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю

А разницу дает как раз ток утечки на землю

Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

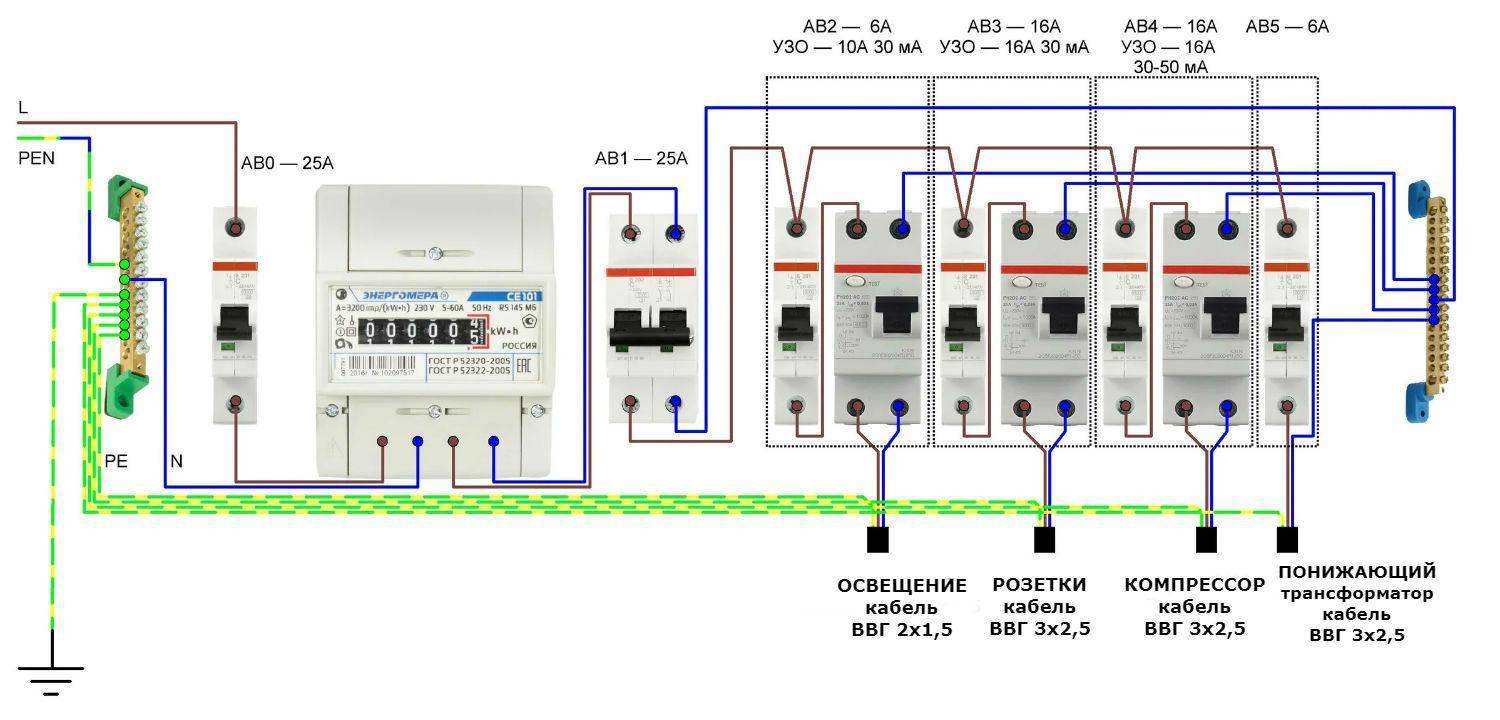

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

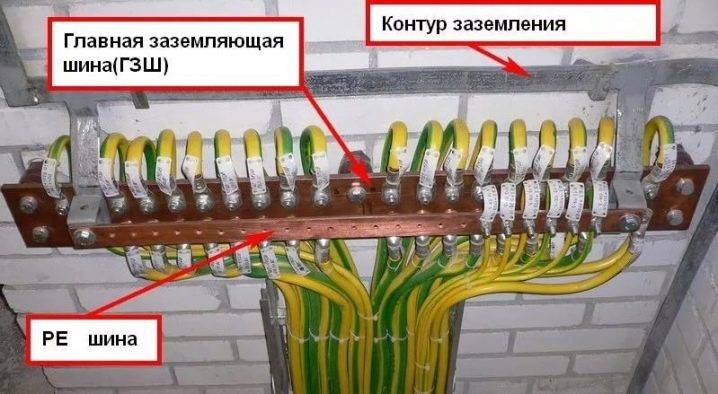

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.

Выбираем кабельную продукцию и устройства защиты

Перед тем как приступить к проведению электропроводки в гараже потребуется подобрать подходящее для этого кабельное изделие. Для ввода в него удобнее всего использовать популярный у пользователей самонесущий провод СИП.

Кабель для электропроводки

Для электропроводки в самом гаражном помещении выбирается один из следующих типов кабельных изделий:

• NYM
• ВВГ
• ПУНП

При выборе подходящего кабеля для электропроводки в гараже своими руками обустраиваемой его хозяином, важно учесть количество жил и их сечение. Предпочтение в этом случае отдается проводам ВВГ, количество жил у которых может быть от одной до пяти. Четырехжильный кабель ВВГ

Четырехжильный кабель ВВГ

Трехжильный кабель ПУНП

Трехжильный кабель NYM

К достоинствам изделий этого класса относят возможность эксплуатации в широком температурном диапазоне (от -50 °C до +50 °C). Кроме того, провода этой марки отличаются прочностью, устойчивостью к влаге и наличием множества конструктивных исполнений.

При выборе сечения изделий означенного типа исходят из следующих требований ПУЭ:

1. для осветительной части используются провода с сечением жилы 1,5 мм2;
2. при монтаже силовой подводки к розеткам оно увеличивается до 2,5 мм2;
3. при прокладке отдельной линии, предназначенной для подключения «мощного» оборудования сечение жилы возрастает до 4 мм2.

Выбор сечения кабеля по мощности и току для напряжение питания 220 и 380 Вольт

Для выбора сечения кабеля по мощности вы можете воспользоваться онлайн-калькулятором на нашем сайте.

При выборе разновидности ВВГ учитывается ряд технических требований, содержащихся в нормативной документации. Согласно положениям ПУЭ подбираемый тип должен соответствовать ряду требованиям, основными из которых являются недопустимость возгорания проводки и выхода из строя подключенной к электросети аппаратуры.

Устройства автоматической защиты

Чтобы защитить линии питания от КЗ и перегрузок по току в них устанавливаются автоматические выключатели. Для исключения поражения пользователя высоким напряжением предусматривается специальное защитное устройство – УЗО.

Однополюсный автоматический выключатель АВ47-29 производитель IEK

Двухполюсный автоматический выключатель АВ47-150 63А производитель IEK

Трехполюсный автоматический выключатель АВ47-29 25А производитель IEK

Устройство защитного отключения УЗО ВД1-63, 16А,10мА

Еще на стадии разработки схемы электропроводки потребуется проделать следующие операции:

• Подготовить монтажную схему, привязанную к планировке гаражного помещения.
• Произвести разбивку потребителей по группам, для каждой из которых потребуется отдельная ветка питания.
• Рассчитать предельные нагрузки и токи в этих ответвлениях (включая линии освещения и силовые цепи).
• Определить потребность и тип устанавливаемых в них защитных автоматов и УЗО.

На завершающей стадии подготовительных мероприятий потребуется закупить все необходимые материалы и комплектующие изделия. Уставки АВ выбираются в соответствие с расчетными значениями максимальных токов в каждой из питающих линий. Номинальные токи автоматов защиты (АВ) и устройств защитного отключения (УЗО) указаны для каждой группы потребителей на схеме ниже.

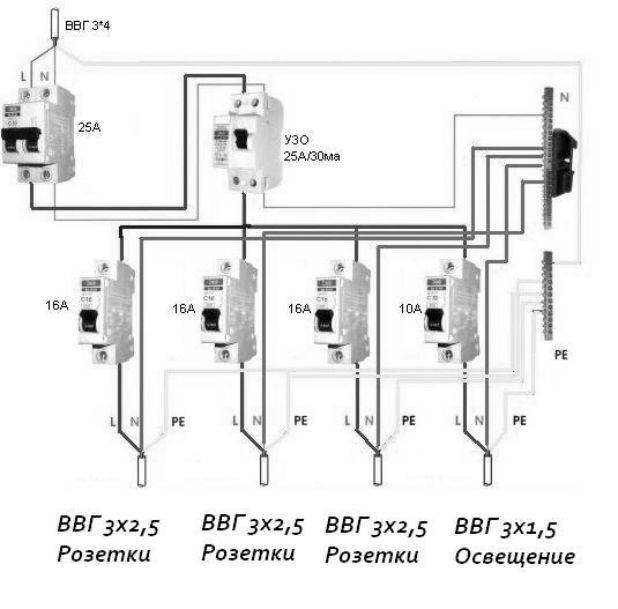

Схема подключения автоматов защиты и устройств защитного отключения

Использование понижающего трансформатора

В любом гаражном строении для работы в смотровой яме может потребоваться переносной светильник (так называемая «переноска») С другой стороны согласно требованиям ПУЭ в помещениях повышенной опасности использование осветителей на 220 Вольт категорически запрещено. Поскольку гаражные строения (как металлические, так и капитальные конструкции) относятся к категории особо опасных – в них разрешено использовать напряжения, не превышающие 50 Вольт.

Для их получения поступают одним из следующих способов:

• Приобретают трансформатор на соответствующее напряжение, что приводит к дополнительным расходам.
• Подключают переноску к клеммам аккумулятора автомобиля.

Первый вариант, несмотря на дополнительные издержки, более предпочтителен, поскольку гарантирует наличие нужного напряжения, не зависящего от степени зарядки батарей. Трансформатор для светильников, используемых для освещения смотровой ямы и переноски, монтируется либо в щитке, либо в отдельном ящике, расположенном неподалеку от него.

Из предлагаемых промышленностью изделий лучше всего выбрать понижающий трансформатор, устанавливаемый на дин рейку в электрическом щитке, либо металлический ящик с понижающим трансформатором, оснащенный двумя автоматическими выключателями и отдельной розеткой.

Необходимые инструменты для монтажа

Для проводки в частном гараже по схеме с напряжением в 220 вольт потребуется:

• перфоратор и электродрель, болгарка;
• молоток, зубило;
• плоскогубцы, бокорезы, отвертки;
• изолента и индикаторная отвертка.

Для работы с проводами лучше использовать инструменты с обрезиненными ручками.

Установка электропроводки

Прокладка кабелей без штробления

Монтаж электрической проводки в гараже начинают с подготовки. Проверяют схему, следя за тем, например, чтобы кабели располагались только вертикально и горизонтально, розетки размещались на дистанции в 60 см от пола и другое. На стенах и потолке отмечают места установки. Перед прокладкой из помещения выносят горючие материалы и крупные предметы.

Провод в гараж укладывают под землей на глубине в 30 см ниже уровня промерзания грунта. Кабель укладывают в гофрированную пластиковую трубу. Можно подключить гараж к электросети по воздуху: в этом случае провод натягивают между опорными столбами.
В бокс кабель вводят через отверстие в стене диметров 20–30 мм. Отверстие делают перфоратором, а провод укладывают через трубу ПВХ.
В гараже по отметкам в стенах делают штробы зубилом и молотком. Укладывают провода в пластиковых трубках. Если гараж деревянный, кабель укладывают открытым способом.
Для щитка в стене высверливают 4 отверстия и крепят корпус прибора. Перед этим все модули из аппарата вынимают. После установки ставят дин-рейку и закрепляют модули обратно. Рекомендуется промаркировать их.
Верхние контакты модулей – ввод для фазных проводов, нижние – для отходящих на розетку и освещение.
Подсоединяют отводящие от счетчика и УЗО нулевые провода. Последним подключают питающий силовой кабель.
Устанавливают светильники, розетки и выключатели. Подсоединяют провода к потребителям.
Проверяют изоляцию и правильность соединения устройств. Подают питание и тестируют систему.

Линия на 380 В выполняется из 4- или 5-жильного медного кабеля.

Технология разводки электропроводки

Выполнение работы поэтапно

Сделать электропроводку в гараже своими руками можно в следующем порядке:

• Сначала нужно нарисовать полную схему электропроводки в гараже и определиться с количеством розеток и осветительных приборов. Желательно предусмотреть место для понижающего трансформатора, который будет обеспечивать переноску понижающего напряжения.
• Переноска с пониженным напряжением (36 вольт) необходима для работы в яме. На этапе проектирования следует произвести разделение линий электропитания для розеток и для освещения. В свою очередь освещение гаража также стоит разделить на несколько линий. Например, разделить освещение левой и правой стороны гаража, центральное освещение и освещение смотровой ямы. Таким образом, это даст возможность оградить себя от непредвиденных ситуаций и всегда быть с электричеством.
• Электропроводка в гараже начинается с места установки распределительного щитка. К этому месту подводится и питающая линия, подведенная к гаражу воздушным путем или посредством кабеля в земле.
• Электропровода разводятся к местам установки электроосветительных приборов, розеток и выключателей непосредственно по стенам гаража, прикрепляя их любым не ржавеющим материалом. Очень часто для этой цели используются пластиковые бутылки, нарезанные на полоски шириной 10-15 мм.
• На местах крепления сверлятся не большие отверстия (диаметром 6 мм) и забиваются в них деревянные пробки.
• Затем с помощью молотка и гвоздей прикрепляются полоски из пластиковых бутылок, с предварительно помещенными в них электрическими проводами.

• После высыхания штукатурки завершают процесс монтажа электропроводки установкой розеток, выключателей, осветительных приборов и электрощитка, с установкой автоматических выключателей и осуществлением всех необходимых подключений.
• Внутренняя проводка гаража делается вместе с установкой розеток и выключателей. На местах их монтажа должны быть установлены подрозетники для скрытой проводки. Их можно установить и потом, но есть вероятность повредить провода и штукатурку.

Некоторые советы

Электропроводка своими руками в гараже — вопрос не так сложный, как требующий внимания. Здесь пригодятся и советы профессионалов.

• Решить эту проблему можно, отказавшись от распредкоробок, а все соединения делать непосредственно в электрощитке. Вариант несколько затратный – на его осуществление идет больше провода, но он оправдывает себя своей надежностью.
• На стадии проектирования следует предусмотреть отдельно розетку (или розетки) для подключения более мощного электрооборудования. Некоторые владельцы гаражей такие розетки, выводя на улицу, оснащают их соответствующими выключателями. Это позволит подключить сварочный трансформатор, циркулярную пилу, не нагружая всю остальную электропроводку. Естественно, что электропроводка, подведенная к такой розетке, должна быть рассчитана на соответствующую нагрузку.
• Для экономии следует использовать провода различного сечения. Например, для освещения пойдет провод сечением 1,5 мм², а для розеток – стоит взять 2,5 мм², и то не для всех.

• Зачастую бывает, что розетки установлены не расчетливо и используется в основном одна, а остальные «гуляют». А ведь к ним подведено электричество и для их установки затрачена уйма времени.
• Помните, что подавать напряжение следует только после проверки правильности монтажа. Для этого необходимо воспользоваться специальным прибором для измерения сопротивления. При коротких замыканиях при монтаже прибор будет показывать сопротивление близкое к 0, и при его отсутствии будет стремиться к бесконечности.

Сделать проводку в гараже своими руками не так и сложно, но не забывайте и о технике безопасности. Предусмотрите обязательно заземление. Ведь с электричеством шутки плохи.

Схема электрощита

Ну и, наконец, электрический щит. Рассмотрим и его схему.

Схема вводного электрического щита

Напряжение с уличного ввода через вводной автомат 1 подается на счетчик электроэнергии и с него распределяется по четырем линиям:

• через автоматический выключатель 2 на основное освещение;
• через автоматический выключатель 3 и УЗО 4 на розетки;
• через автоматический выключатель 5 и УЗО 6 на трансформатор 220/12 В;
• через автоматический выключатель 7 и УЗО 8 на компрессор.

Важно! Номинальные токи автоматов взяты условно. Их необходимо выбирать индивидуально в зависимости от нагрузки по каждой линии

В выборе автоматических выключателей вам поможет статья «Устройство и основные характеристики автоматических выключателей».
