Конструкция и технические характеристики соединительных электрических колодок

Размеры и количество контактов: что нужно учесть

При выборе клеммной колодки для своих нужд необходимо учесть ее размеры и количество контактов. Эти параметры могут значительно влиять на возможности и удобство использования.

Размеры клеммной колодки определяются ее шириной, глубиной и высотой. Ширина — это расстояние между боковыми стенками колодки, глубина — расстояние от передней до задней стенки, а высота — расстояние от нижней до верхней стенки. При выборе клеммной колодки необходимо учесть доступное пространство на плате или в корпусе, чтобы она могла вместиться без проблем.

Количество контактов в клеммной колодке также важно. Это количество определяет, сколько соединений можно сделать с помощью одной колодки

На рынке есть клеммные колодки с разным количеством контактов — от нескольких до нескольких сотен. Выбор зависит от того, сколько соединений вам нужно сделать и какую компактность вы хотите достичь.

Чтобы было удобно работать с клеммной колодкой и проводить подключения, обратите внимание на размеры и количество контактов при ее выборе

Размеры	Количество контактов
Маленькие	Несколько
Средние	Десятки
Большие	Сотни

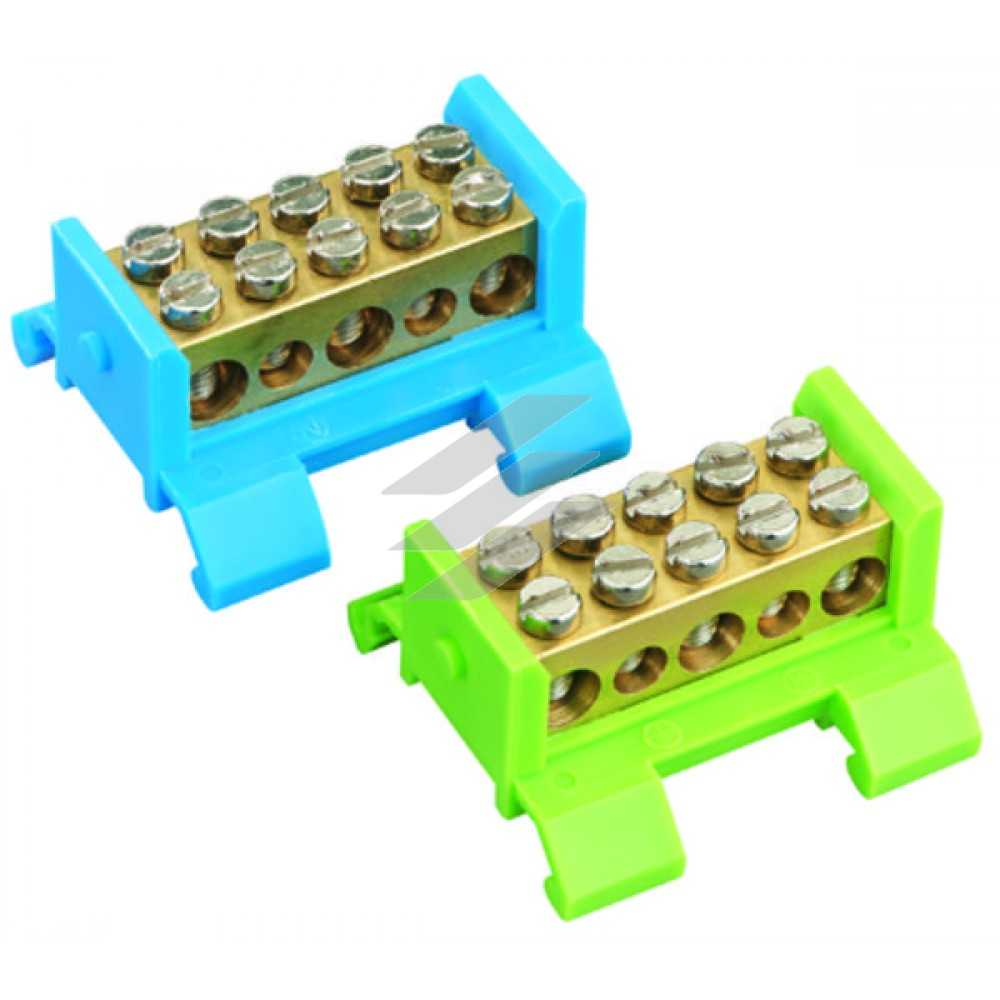

Крепежи для распределительных шкафов и коробок

Если вам нужно соединить концы проводов в распределительных коробках или шкафах, то нужно использовать специальные клеммники. Клеммник — это устройство, которое состоит из корпуса из поликарбоната (не боится высоких температур и обладает самозатухающими свойствами), в котором установлен медный соединитель. В корпусе имеются отверстия, в которые вставляются кабеля. Клеммники можно использовать для соединения проводов различного сечения и материала, собирать с их помощью заземление и пр.

Винтовые клеммы для соединения проводов

Учтите, что на корпусе электрической соединительной колодкиуказывается сила тока, которую она выдерживает, поэтому обязательно продумывайте, что именно у вас будет подключено или выбирайте планки с граничными значениями (для медного кабеля на 2.5мм2 — 25 ампер). В некоторых колодках внутри имеется специальная паста, защищающая оголенные концы от окисления и нагрева.

Положительные и отрицательные стороны

К положительным сторонам относится надежность образующихся контактов

Широкую популярность в электротехнике контактная колодка для электропроводки приобрела благодаря следующим достоинствам:

• Простота объединения двух и более проводников из разнородных металлов с различным сечением жил. Специального инструмента не требуется.
• Возможность сохранения состояния проводов в удобном для повторного монтажа виде.
• Безопасность образующегося соединения за счет высокого качества корпусного изолирующего материала.
• Надежность образующихся контактов.
• Устойчивость клемм к механическим и температурным воздействиям, а также к опасным растяжениям и вибрациям.
• Небольшие размеры изделий, позволяющие свободно размещать их в распределительной коробке и корпусе выключателя.

Существенный недостаток этих приспособлений – относительно высокая цена (10-12 рублей за штуку). При значительных объемах электромонтажных операций этот показатель бывает чувствительным для бюджета.

• Свежие записи
  • Опасность дремоты за рулем
  • ОСАГО. Полезная информация для новичков
  • Для чего нужна компьютерная диагностика авто?
  • Выбор аудиосистемы для автомобиля
  • Транспортное средство с высокой проходимостью

Устройство и сборка клеммной колодки

Каждый клеммник на дин рейку фиксируется с помощью защёлки, так, чтобы один плотно прилегал к другому. Между ними не должен оставаться зазор. Затем устанавливаются необходимые перемычки, торцевые изоляторы и фиксаторы. Не стоит забывать про маркировку. Провода подключаются с её учётом и в соответствии со схемой. Если клеммник винтовой, то перед операцией болтик необходимо ослабить. Во время проведения монтажных работ в обязательном порядке проверяется надёжность всех контактов.

Зачем нужен торцевой изолятор

С правой стороны отдельной ячейки клеммника можно увидеть токоведущие элементы прижимного механизма. Производитель намеренно оставляет их открытыми и не делает дополнительную перегородку. Объясняется это экономией материала и уменьшением габаритных размеров изделия. Когда клеммы собраны на din-рейке, каждая правостоящая сама собой закрывает токоведущие части левостоящей. Т.е. один клеммник является защитной крышкой другого, так для всей линейки, кроме последнего.

Торцевой изолятор

Для защиты крайнего правого клеммника от окружающей среды и случайного прикосновения человека применяют торцевые изоляторы. Они выполняют функцию боковой крышки и позволяют получить полностью изолированный со всех сторон ряд клеммников.

Важно! Торцевые изоляторы и клеммные колодки следует приобретать от одного производителя. В противном случае возможно их несовпадение по форме. Расчёт нужно вести из того, что на одну линейку клеммников требуется один  изолятор

Расчёт нужно вести из того, что на одну линейку клеммников требуется один  изолятор.

Фиксатор или стопор клемм

При монтаже или затяжке винтовых клемм отдельные их ячейки могут начать разъезжаться на DIN-рейке по сторонам. В результате в конструкции образуются щели и зазоры. Через них внутрь могут попасть пыль и влага из воздуха. Допускать подобного нельзя. Для решения этой проблемы используются фиксаторы или стопоры клемм. Такие детали устанавливаются с обоих торцов линейки. Пренебрегать ими не стоит, ведь это может негативно сказаться на качестве монтажа и дальнейшей работе электрощита или установки.

Винтовые перемычки

Для электрического подключения между собой соседних ячеек клеммной колодки можно использовать короткий соединительный проводок. Но такое решение непрактично и занимает слишком много драгоценного места. Гораздо удобнее применять винтовые перемычки. Делается это в случае, если имеется один приходящий питающий провод, и от него необходимо распределить по потребителям множество отходящих, т.е. получить разветвление. Винтовые перемычки представляют собой металлическую полоску с отверстиями, которая устанавливается на клеммную колодку. Они выпускаются различной длины. При желании их можно укоротить пассатижами до нужного размера.

Пломбировка клемм

При сдаче электрощита в эксплуатацию может возникнуть необходимость в предотвращении к нему несанкционированного доступа. Такие требования часто выдвигают поставляющие электроэнергию организации. В этой ситуации на ряды клеммных колодок устанавливаются защитные кожухи из прозрачного оргстекла. Они удерживаются на месте с помощью гаек с отверстиями для навешивания пломб. Право на монтаж/демонтаж последних имеют только контролёры вышеуказанных организаций.

Внимание! Следует следить за целостностью пломб и не допускать к ним посторонних лиц. Обрыв пломбы или её повреждение может послужить основанием для санкций со стороны поставщика электроэнергии

Виды клемм

Клеммные колодки

в корпусе имеются ячейки

Преимущества таких клеммников в том, что соединять можно различные материалы. Например, клеммное соединение алюминиевого и медного или большого сечения и малого. Это очень удобно, ведь соединенные алюминиевый и медный провода окисляются, что доставляет неудобства при дальнейшей эксплуатации. Соединительные клеммы не допускают прямого контакта проводов между собой. При выборе нужно знать ток, который будет протекать по проводам, он должен быть меньше номинального тока клеммника. Надежность, конечно, меньше, чем при пайке, но ведь это очень удобно, а также уменьшается время установки.

По исполнению соединение проводов клеммной колодкой существует следующих видов:

• винтовое;
• пружинное;
• ножевое.

Винтовые клеммники

Монтаж клеммной колодки не доставляет хлопот даже людям, которые далеки от электрики. Соединить провода очень легко: необходимо выбрать колодку с требуемым размером ячейки, вставить жилы внутрь и зажать их винтами. Затягивать нужно с достаточно сильным усилием. Нужно прочувствовать момент, когда уже винт затянут, чтобы не повредить жилу. Спустя примерно год необходимо проверить соединение, при необходимости подтянуть винт. Это относится к недостаткам. Также нет возможности выполнить соединение трех проводов.

Вместо винта также можно использовать заклепку. Но тогда нужен специальный инструмент, и нужно учитывать, что конструкцию потом сложно разобрать. На заклепку надо поместить алюминиевый провод, затем пружинную шайбу, медный провод и плоскую шайбу. Специальным инструментом сжимают эту конструкцию. Если используются одинаковые материалы, то шайбу между ними класть не надо. Но последняя шайба должна быть одинакова.

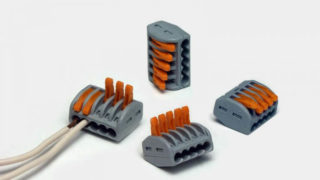

Пружинные клеммы

Рычажок затянет провод

К недостаткам можно отнести тот факт, что приходится постоянно подбирать клеммник по количеству соединений. То есть если необходимо соединить три провода, то нужен клеммник, в котором предусмотрено подключение трех жил. Если имеется больше шести проводов, то придется комбинировать клеммники между собой. Специалисты-электрики рекомендуют пользоваться пружинными клеммниками для отделения фазы и нуля

Важно также помнить, что если один раз отсоединить рычажок, то в дальнейшем ухудшается надежность соединения при повторном зажатии

Ножевые клеммы

Ножевые клеммы также удобны в использовании. При соединении нет необходимости в предварительной зачистке контактов. Но следует применить силу, ведь нужно тщательно зафиксировать жилу в специальном ноже. Часто такие клеммы называют накидными и используют их в автомобилях, например, при подсоединении к лампе фары.

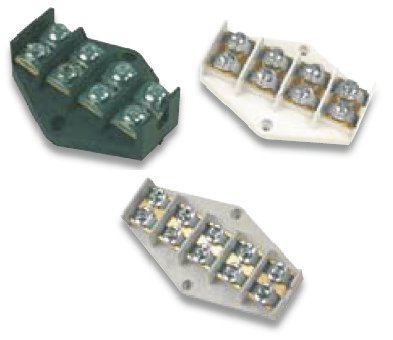

Клеммы для распределительных коробок

Клеммники также применяются в распределительных шкафах. Они представлены в виде поликарбонатного корпуса с медной площадкой, на которой расположены отверстия для присоединения. Имеют также стальные пружины для фиксации проводов. Очень удобно использовать клеммники, когда нужно подсоединить провода заземления в один общий. Такой вид клемм подходит для соединения проводов различных видов. Для удобства установки на корпусе нанесены данные со значением номинального тока, диаметра проводов, предельно допустимые нагрузки. Также предусмотрена паста для предотвращения перегрева.

Клеммы с предохранителем

Производители предусмотрели также дополнительную защиту электропроводки и оснащают клеммы предохранителем. В этом типе соединения имеется держатель, куда помещается стандартный предохранитель. Очень удобно при эксплуатации электротехники без встроенного предохранителя.

Клеммные колодки для освещения

Клеммники для освещения позволяют значительно упростить и сократить монтаж при прокладке электрооборудования для освещения. Корпус позволяет выдержать температуру около 105 градусов, медные контакты дают возможность улучшить проводимость, пружины надежно фиксируют жилы. Такие клеммники иногда изготавливают со специальной пастой, которая защищает соединение от окисления и не дает проводникам перегреваться.

Клеммы для светильников

При установке люстр, торшеров или вентиляторов вместе с люстрой можно воспользоваться клеммником для светильников. Очень удобно соединять одновременно до пяти проводов. Оснащаются самозажимными контактами, что облегчает установку и монтаж, при этом также уменьшается количество расходного материала. Все клеммы маркированы, имеются удобные защелки, которые позволяют выполнить быструю установку.

Положительные и отрицательные стороны

К положительным сторонам относится надежность образующихся контактов

Широкую популярность в электротехнике контактная колодка для электропроводки приобрела благодаря следующим достоинствам:

• Простота объединения двух и более проводников из разнородных металлов с различным сечением жил. Специального инструмента не требуется.
• Возможность сохранения состояния проводов в удобном для повторного монтажа виде.
• Безопасность образующегося соединения за счет высокого качества корпусного изолирующего материала.
• Надежность образующихся контактов.
• Устойчивость клемм к механическим и температурным воздействиям, а также к опасным растяжениям и вибрациям.
• Небольшие размеры изделий, позволяющие свободно размещать их в распределительной коробке и корпусе выключателя.

Существенный недостаток этих приспособлений – относительно высокая цена (10-12 рублей за штуку). При значительных объемах электромонтажных операций этот показатель бывает чувствительным для бюджета.

Виды электрических соединений клеммником

Рассматривая все выпускаемые промышленностью клеммы для соединения проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

Клеммные соединения используются в электрике повсеместно. Это один из тех электротехнических компонентов, без которого немыслим качественный монтаж любого плана

Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз.

Различают следующие виды “зажимов”:

• ножевые;
• кольцевые;
• штыревые;
• муфтовые.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Вариант #1 — «ножны»

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Но для соединения проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

Привычный многим электрикам и широко распространённый вид клеммников, соединение которыми осуществляется по принципу ножевого контакта. Для организации соединения достаточно вставить одну деталь (папу) в другую (маму)

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26 – 6,0 мм методом силового обжима хвостовика.

Существует два вида таких продуктов: изолированные и неизолированные. Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вариант #2 — кольцевые

К первой группе относятся конструкции замкнутого кольца с хвостовиком. Вторую группу составляют конструкции вилочного типа с разрывом контура кольца, также с хвостовиком. И те и другие находят широкое применение в схемах электронной техники.

Ещё один «древний» вид элементов, при помощи которых создаётся электрическое соединение проводника с каким-либо модульным элементом схемы. Эти клеммы допустимо применить под контакт двух проводов, но на практике такое редкость

Кольцевые клеммники первого вида выпускаются в ассортименте более широком, чем второй вид. И возможности для их применения более обширные, учитывая технические характеристики.

Этот вид электротехнических изделий допускается устанавливать на электрические проводники сечением 0,25 – 16,8 мм. А вилочная конфигурация соединительных клемм для проводов рассчитана только на сечение провода 0,25 – 4,6 мм.

Вариант #3 — штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки.

Вилка маркируется символом «А», например, F2A. Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25 – 6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Один из вариантов штыревой конструкции клеммников, применяемых, как правило, в слаботочных схемах. Конструктивно обеспечивают удобную работу при монтаже/демонтаже

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов, изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм окрашиваются в синий цвет, остальные (от 2 до 6,64 мм) – в жёлтый цвет.

Вариант #4 — муфтовые фиксаторы

Ещё одна разновидность соединительной арматуры – муфтовый контактный фиксатор, изготовленный в виде металлической трубки.

Так называемая муфтовая клемма. Выпускается в разных конфигурациях, в том числе под силовой обжим. На рисунке конструкция клеммника, способная выдерживать большие токи

Соединительные муфты рассчитаны под монтаж на электрических проводниках сечением 0,25 – 16,78 мм.

Фиксация осуществляется методом силового обжима части трубки или при помощи болтов, вкручиваемых в отверстия с резьбой на корпусе муфты. Как правило, муфты обжимные не применяются под соединение одножильных проводов.

Соединения по своим видам

Зачастую применяется следующая классификация по виду соединений. Она наиболее логична и отражает все наиболее подробно.

Наиболее популярные виды клеммников:

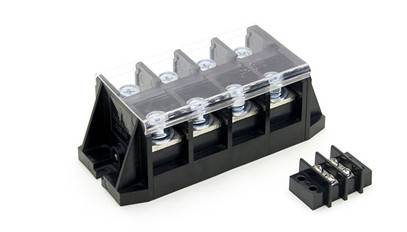

1. Барьерные – с разных сторон есть перемычка и соединения на пайке (рис. 6).

Рис. 6. Барьерные клеммники

1. Проходные – применяется для соединения жил, подходящих с разных сторон (рис. 7).

Рис. 7. Проходные клеммники

1. Кросс-модули – соединение параллельное, для нескольких линий (рис. 8).

Рис. 8. Кросс-модульные клеммники

1. Концевые – провода, подходят с одной стороны (рис. 9).

Рис. 9. Концевые клеммники

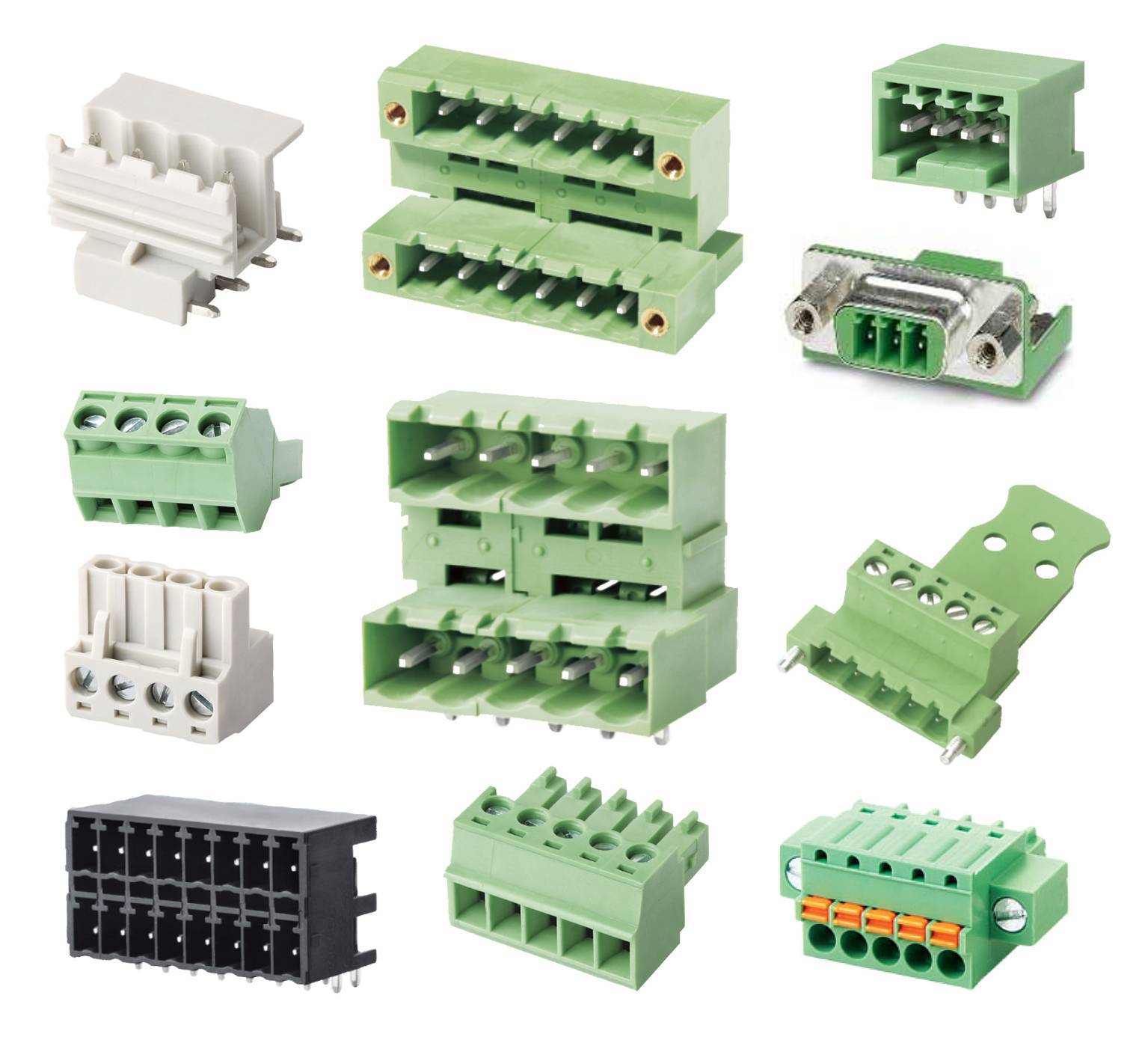

1. Разъемные – с разных сторон есть клеммное соединение, а с другой разъем (рис. 10).

Рис. 10. Разъемные клеммники

Принцип работы электрических колодок и их виды

Электрические колодки предназначены для надежного соединения проводников

Основой работы электрических соединительных колодок является принцип создания надежного контакта, получаемого за счет прижимных механизмов различного типа. При его обустройстве два коммутируемых проводника вставляются в контактные отверстия, имеющиеся с обеих сторон, а затем зажимаются в них.

Новости СМИ2

Возможность обустройства контакта без непосредственного соприкосновения позволяет применять эти изделия для соединения электрических шин, изготавливаемых из разнородных металлов.

Широкий выбор предлагаемых отечественным рынком контактных соединителей объясняется разнообразием их исполнений, отличающихся по следующим признакам:

• материал, из которого изготовлен корпус;
• способ, используемый для создания надежного контакта;
• расположение клеммных креплений.

Материал корпуса

Колодки для проводов отличаются материалом, применяемым для их изготовления. Бывают керамическими или пластиковыми. Во втором случае в качестве материала корпуса используется полипропилен, полиамид, эбонит и карболит. Керамика в основном применяется при высокотемпературных режимах работы коммутируемых цепей и оборудования (в электронагревателях, например).

Способ крепления проводника

Клемма ножевого типа

В соответствии со способом крепления проводников и механизмом их фиксации различаются следующие виды клеммных колодок:

• барьерные или строительные соединители (их чаще всего называют винтовыми);
• фиксаторы зажимного типа, включая самозажимную разновидность;
• колодки линейного типа, состоящие их нескольких клемм, расположенных в один ряд;
• ножевые клеммники.

Соединительные колодки для электропроводки с винтами гарантируют качественный контакт при протекании в нагрузочных цепях токов, не превышающих расчетные значения. С их помощью при монтаже электросети подключают розетки, а также соединяют проводники во время их укладки в нишах или кабельных каналах. Надежность образующегося контакта в этом случае обеспечивается специальными винтовыми зажимами. Соединители этого типа не рекомендуется использовать при работе с алюминиевыми проводами.

Самозажимные колодки

Зажимные (или самозажимные) фиксаторы оснащены упругими пружинными клеммами. Для фиксации проводка достаточно зачистить его конец, а затем протолкнуть внутрь колодки до упора. Для извлечения вставленной жилы достаточно оттянуть имеющийся на клемме рычажок в сторону. В более продвинутых моделях предусмотрена функция автоматического зажима. Корпус таких фиксаторов изготовлен на основе полимеров, а в качестве контактов в них используются две латунные пластины.

Такие колодки удобно использовать в качестве переходного элемента в небольших распределительных коробках, где наладить надежное соединение порой бывает очень сложно. Для выполнения подключения проводник просто вставляется в клемму до упора, где самостоятельно фиксируется пружинным зажимом. Ножевые соединители традиционно применяются при обустройстве заземлений и занулений. При наличии на соединяемых проводах изоляции специально зачищать ее не нужно, поскольку при обжатии она счищается автоматически.

Расположение контактов

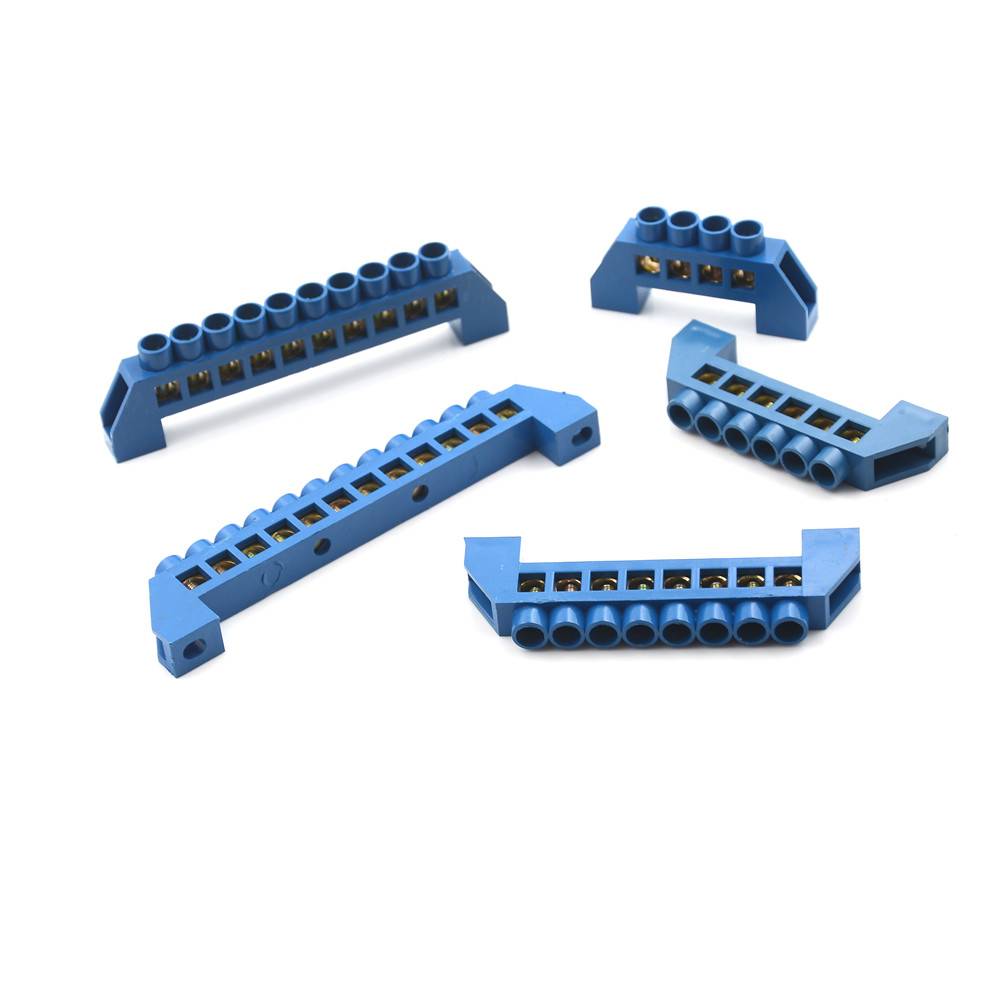

Линейная клеммная колодка

По расположению соединительных контактов известные коммутаторные колодки делятся на линейные (в виде последовательного ряда клемм) и проходные. Первые предназначаются для соединения однотипных проводников (земляных шин, например), объединяемых на одной полностью металлической линейке. Проходные изделия востребованы при организации линейного соединения проводов и при необходимости сращивания жил из разнородных металлов (медных и алюминиевых, например).

У другой разновидности таких соединителей клеммы разделены диэлектрическими перегородками из пластика. При необходимости от такой заготовки ножом отрезается нужное количество контактов.

Виды клемм для соединения проводов

Муфтовый фиксатор для проводов

Перед тем как соединить провода при монтаже следует запастись специальными клеммами, посредством которых удается налаживать контакт без применения вспомогательного оборудования. Обойтись без паяльника и сварочного аппарата позволяют следующие виды контактных соединителей для электрических проводов:

• муфтовые фиксаторы;
• колодочные и самозажимные клеммы;
• ножевые контакторы;
• винтовые и пружинные разъемы.

Каждая их этих разновидностей нуждается в особом рассмотрении.

Муфтовые фиксаторы

Этот вид соединителей для проводов рассчитан на монтаж электрических шин сечением порядка 0,25-16,78 мм квадратных. Он изготавливается в виде полой металлической гильзы, фиксирующей жилы путем их силового обжима. Другой вариант муфтового фиксатора предполагает сочленение проводов за счет организации болтового соединения. Обычно этот вид соединителей применяют для одножильных обжимных проводников: качество и надежность крепления многожильного кабеля в этом случае резко падает, так как отдельные проволочки расходятся под сильным давлением на них.

Клеммы на пластиковых колодках

Клеммы в пластиковых колодках

Еще один очень удобный способ фиксации проводных изделий – использование специальных клемм, размещенных на прочных продолговатых пластиковых колодках. От обычных клеммных соединителей они отличаются тем, что гарантируют равномерный прижим по всей площади контакта. Особенностью их конструкции является наличие на прижимной поверхности особой выемки, ограничивающей давление на коммутируемую жилу проводника.

Такие клеммы годятся для любых проводников. Для образования надежного сочленения потребуется зачистить концы соединяемых жил от изоляции и поместить в зазор, образованный контактной и прижимной пластинами. Эти изделия оснащаются крышкой из прозрачного пластика, которая при желании легко снимается.

Самозажимные клеммы

Разъемы для проводников этого типа отличаются удобством и простотой налаживания контакта. Для этого достаточно вставить конец жилы в отверстие и утопить его до упора, после чего он автоматически фиксируется встроенным зажимом. Благодаря качественному материалу клеммы прижимное усилие со временем не ослабевает и гарантирует долгую эксплуатацию установившегося контакта.

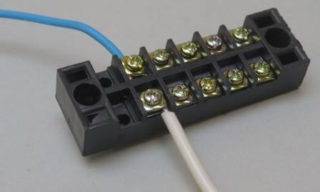

Колодки винтовые

Винтовые клеммные колодки

Зажимы этого класса являются разновидностью муфтовых соединителей; они также выполняются в виде гильзы, но со скругленным донышком овальной формы. В ее верхней части имеется отверстие под винтовой зажим, а сам корпус изделия помещен в изолятор из капрона. Для вкручивания и ослабления винтов в теле изоляции предусмотрены сквозные каналы.

Эти изделия подразделяются на одиночные и групповые контакторы, рассчитанные на разное число сопряжений. Первые выполняются в виде отдельного контактного разъема, соединяющего одножильные проводники, а вторые – как мультисоединители. С их помощью допускается коммутировать проводники с сечением жилы до 25-ти мм квадратных.

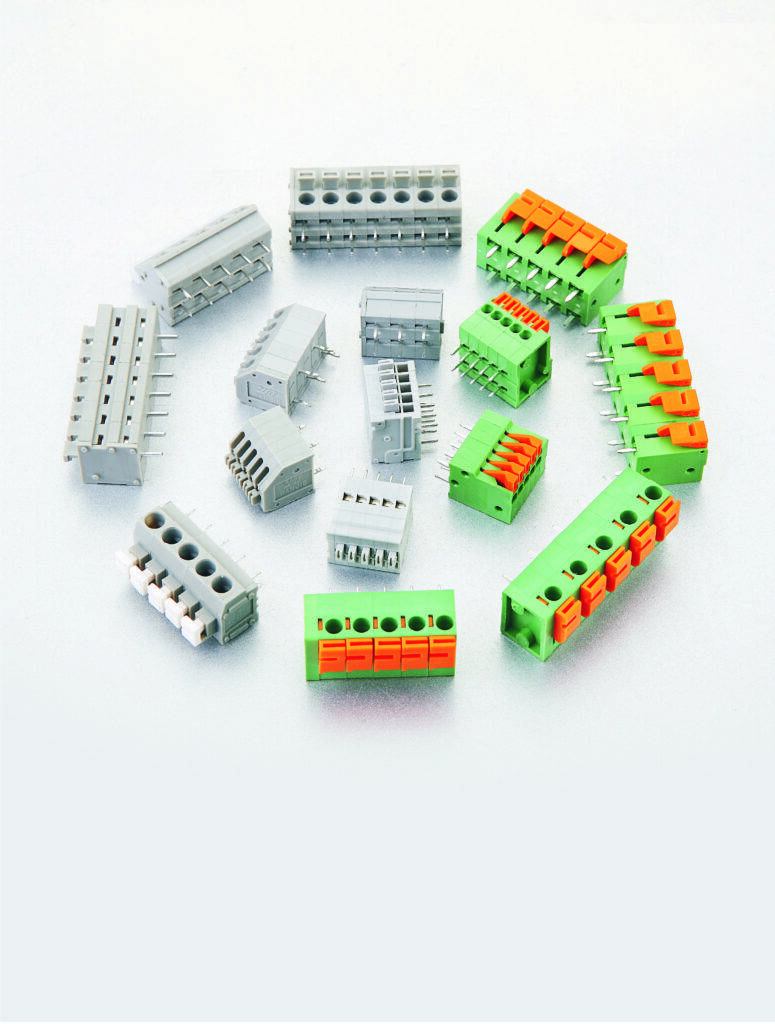

Пружинные клеммные колодки

Типичные представители соединителей этого класса – клеммы или колодки от фирмы «WAGO». Коннекторы для проводов под таким названием выпускаются в следующих двух исполнениях:

• PUSH WIRE – одноразовые неразъемные образцы;
• CAGE CLAMP – соединители многоразовые.

Многоразовые соединители оснащены специальным рычажком, позволяющим легко освобождать концы жил кабеля. Корпуса таких изделий изготавливаются на основе полиамида или поликарбоната, устойчивых к колебаниям температуры и к агрессивным средам. Сами металлические коннекторы выполнены из луженой меди, улучшающей качество контакта, снижающей сопротивление перехода и улучшающей антикоррозийную защиту.

Колодки ножевые

Клемма ножевая

Разъемные соединители этого типа применяются в практике электромонтажа не так часто. Они обычно используются при организации цепей зануления или заземления трехжильного кабеля, а также при монтаже неразрывных токопроводящих линий. Иногда к ним прибегают при оформлении ответвлений в линейных трассах методом врезки.

Соединители ножевого типа нередко применяются для коммутации проводных линий в аудиотехнике. Известно два типа изделий этого класса: одноразового и многоразового использования. К первым относятся хорошо известные колодки фирмы «Scotchlok» от компании 3М.

Изделия укомплектовываются специальным приспособлением, при использовании которого несколько жил вставляются в контакт путем простого надавливания. Отличительной особенностью и преимуществом этих контакторов является возможность обходиться при проведении операций подсоединения без зачистки концов от изоляции.

Процесс соединения проводов

Для того, чтобы в домашних условиях самостоятельно соединить провода, необходимо приобрести следующее оборудование:

• клеммы.
• провод, или как его называют специалисты, витая пара, который имеет 8 жил и различается по цветам: изумрудный, бурый, лазурный, морковный;
• острый нож для того, чтобы зачистить провод;
• инструмент для обжима кабеля;
• фигурную отвертку;
• дрель;
• короб для установки;

Для того, чтобы правильно подключить розетку, необходимо поэтапно выполнить определенные действия:

1. Обрезаем концы провода с помощью острого ножа.
2. Зачищаем провод при помощи лезвия.
3. Складываем все проводки параллельно друг другу.
4. Закрепить провода наконечником таким образом, чтобы проволоки выступали примерно на 1 сантиметр.
5. Вставить наконечник в клемму и зафиксировать с помощью винта.
6. Провести провод вдоль пола (если же существует необходимость можно скрыть его в коробе или готовых стробах);
7. Если кабель скрыт, следует установить короб для монтажа (с помощью дрели сделайте небольшое отверстие в стене, в которую следует установить короб, используя саморезы и дюбеля);
8. При открытом способе проводки, монтируют кабель к стене при помощи скоб, либо с помощью пластикового короба.
9. После вышеперечисленных действий, подключаем электричество и проверяем правильность соединения всех элементов.

Если работа завершена, но подключение к электрической сети не произошло, следует проверить качество выполненной работы. Во избежание такой проблемы, следует работать со специальным тестером для кабеля.

После положительного результата проверки подключения к электричеству, можно приступить в фиксации розетки. Обязательно следует аккуратно поместить кабель в коробке, после чего прикрепить розетку шурупами. В конце работы можно украсить розетку декоративной накладкой.

Недостатки колодок

Прижимное соединение разных типов имеет ощутимые недостатки:

1. Часть электриков считают, что пружинные изделия не слишком хорошо приспособлены для больших нагрузок. Монтировать клеммные колодки рекомендуют для слаботочных цепей: освещения, экономичных бытовых приборов и т. п.
2. Винтовые клеммники плохо удерживают алюминиевые провода. Даже если соединение выполнено правильно, оно ослабевает с течением времени. Такие электроустановки рекомендуется проверять 1-2 раза в год и заново протягивать винты.

Даже качественное клеммное соединение не слишком долговечно из-за образующейся на металлических поверхностях окисной пленки.

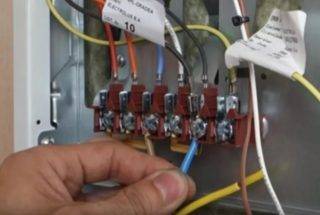

Особенности монтажа

Соединение проводов и кабелей с помощью клеммника, дело достаточно простое, не требующее каких-то специальных навыков. Подбирается нужная колодка с ячейкой наиболее подходящего размера, после чего внутрь вставляются жилы, зажимаемые винтами.

Предварительно с концов жил снимается изоляция, на расстоянии 5-7 мм, после чего вся токопроводящая поверхность тщательно зачищается. Многосекционные колодки при необходимости разрезаются на требуемое количество сегментов. В винтовые устройства не рекомендуется зажимать алюминиевые провода, поскольку такие жилы могут быть передавлены винтом.

Если же все-таки возникла необходимость соединения и подключения алюминиевых жил именно этим способом, в этом случае при затягивании винтов нужно соблюдать особую осторожность. Следует учитывать, что алюминий считается текучим материалом, и через некоторое время под действием значительного давления контакт ухудшается и постепенно пропадает совсем. В такой ситуации велика вероятность перегрева и даже возгорания проводника

В связи с этим, рекомендуется все соединения с алюминиевыми жилами подтягивать не реже одного раза в год

В такой ситуации велика вероятность перегрева и даже возгорания проводника. В связи с этим, рекомендуется все соединения с алюминиевыми жилами подтягивать не реже одного раза в год.
