Экран на основе из гипсокартона
Принцип устройства экрана из гипсокартона точно такой же, как при работе с пластиком. Сначала на пол в ванной наносится разметка. Далее выстраивается каркас из металлического профиля или дерева. Но есть существенное отличие: при установке каркаса под гипсокартон нужно учесть, что финишная отделка тоже имеет определенную толщину. В частности, если запланирована отделка экрана плиткой, каркас нужно «утопить» относительно поверхности ровно на то расстояние, которое займет слой отделки. Если лицевой материал не влияет на толщину стенки, тогда проекция каркаса на пол выполняется по отвесу.
Закреплять листы нужно, отступая от края ванны и от пола по сантиметру, чтобы исключить разбухание гипсового полотна. Прямой контакт с влагой или мокрой поверхностью противопоказан даже специальному гипсокартону (напомним, он имеет зеленый цвет).
Для крепежа листов пользуются черными саморезами, вкручивая их каждые 15 см по ходу верхнего и нижнего профиля
Обратите внимание на размеры саморезов и толщину профиля: повреждение ванны – не лучший вариант окончания работ
После завершения крепежа основу экрана нужно загрунтовать целиком и обшить любым материалом. Это может быть керамическая плитка или отделка влагостойкими обоями, оклейка пленкой, декоративная штукатурка. Пустоты у пола и у верхнего края ванны заполняются монтажной пеной.
Что понадобится для монтажа
Типовые заводские экраны монтируют распорным методом, упирая горизонтальный участок каркаса под борт, а с противоположной стороны снизу с некоторым усилием выкручивая опорные стойки.
Установить экран под ванну стандартного заводского производства по силам даже женщине или школьнику, для этого не требуется дорогостоящий строительный инструмент. Некоторые производители комплектуют свои изделия плоским ключом для подкручивания ножек.
Плоский или разводной ключ может понадобиться при монтаже стандартного или раздвижного экрана для выставления его по высоте при помощи нижних опор.
Экранный каркас в подавляющем большинстве случаев изготавливают из алюминия с полимерным напылением различных цветов. Чтобы устанавливать экран под ванну стандартной длины, для точной подгонки по размеру его обрезают с одной стороны. Для выполнения работ по обрезанию алюминиевых направляющих понадобится ножовка по металлу. Также она может быть полезна, если высота экрана слишком велика и не позволяет установить его под ванну. В этом случае обрезают выступающие участки вертикальных стоек, в которые вкручиваются опоры.
Деревянные ограждения
Во многих случаях рядом с ванной находится мойка, трубы от которой идут под чашу к канализационному патрубку. В этом случае придется обрезать боковую панель в месте прохождения трубопровода. В зависимости от вида материала изготовления панелей это можно сделать ножовкой по металлу с мелким зубом или малярным ножом.
При размещении экрана сложной формы под акриловые ванны возможно его неравномерное погружение под борт по всей длине. Для его выравнивания обычно подклеивают обрезки деревянного бруса или жесткого экструдированного пенопласта, располагая их на одинаковом расстоянии от нижней кромки борта. Для проведения операций помимо фрагментов опорных материалов понадобится соответствующий клей по полимерным материалам (акрилу).
Чтобы правильно установить раздвижной пластиковый экран под ванну, необходимо соблюдать вертикаль его расположения под бортом. Для отслеживания положения понадобится строительный уровень малой длины, которой также необходим и при установке самой чаши.
Заводские экранные заграждения из МДФ

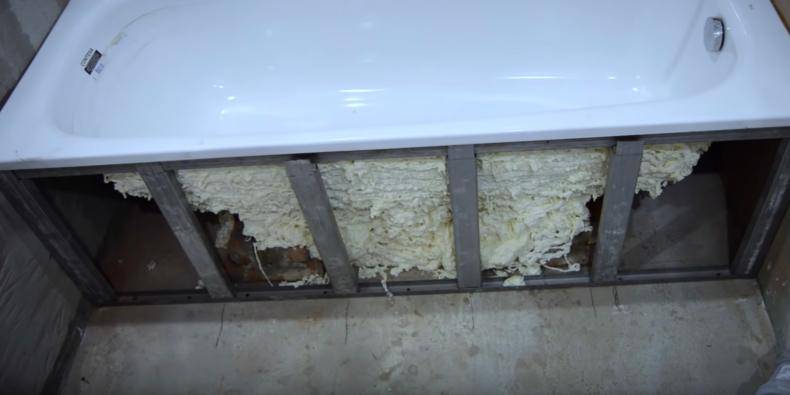

Строим экран самостоятельно из гипсокартона
Чтобы иметь наглядный пример как собрать экран своими руками следует разобрать механизм действий на примере конструкции из гипсокартона. Для этого необходимо соорудить каркас, который оформляется керамической плиткой. Помимо этого, нужно сделать основу при помощи различных строительных материалов. Зачастую рекомендуется использовать пазогребневые плиты или влагостойкий гипсокартон. Конструкция монтируется из листов с деревянными брусьями или металлическими профилями. Этапы:
- Наносится разметка. Углы ванны, находящиеся у стены и пола отмечаются точками с помощью обычного уровня и отвеса. После чего они соединяются в единые отрезки.
- Следующий шаг – проведение линий на расстоянии 25 мм от первых двух. Проводятся аналогичные точки на полу при помощи отвеса.
- Отвес приставляется к углу сантехники, не касающийся стены и наносится разметка. Данная точка станет вершиной общего квадрата со сторонами 25 мм. Эту фигуру необходимо перенести на пол.
- От каждого угла квадрата прочерчивается прямой отрезок, которые должен соединить геометрическую фигуру с заранее проведенными линиями.
- По полученным отрезкам собирается конструкция из профиля или бруса. Горизонтальные и вертикальные линии соединяются при помощи металлических уголков.
- На полученный каркас навешивают гипсокартоновые листы, при этом, оставляя техническое отверстие. После чего можно установить дверце или соорудить декоративное окошко.
Из пластика
Изготовить экран под ванну из пластиковых панелей достаточно просто. Использование пластиковых панелей значительно сокращает время работ, т.к. здесь не требуется дополнительная обработка поверхности или обшивка ее декоративными материалами.
К преимуществам пластикового экрана также относится возможность легкого и быстрого демонтажа всей конструкции.
Чтобы установить под ванну экран из пластиковых панелей дополнительно понадобится профильный корпус. Он будет фиксировать положение панелей. Используя корпус, можно изготовить раздвижной экран. Это позволит использовать пространство под ванной для хранения необходимых в быту предметов.
Чтобы не было перекосов, стартовый профильный корпус желательно хорошо закрепить.
Не стоит забывать о вентиляционном отверстии и отверстии под коммуникации.
Материалы для изготовления экранов
Сделать экран под ванну можно из самых разных по характеристикам материалов.
Акриловые панели
Самый простой и доступный способ – обшивка, входящая в комплект пристенной ванны. Дизайн ее прост, обязательно повторяет цвет чаши и ее конфигурацию. Поэтому если монтируют асимметричную сложную ванну, лучше всего обойтись готовым комплектом.
Собрать его своими руками несложно. Инструкция точно описывает, как монтировать каркас и как закрепить панели. Крепеж то же есть в комплекте.
Пластиковая вагонка и панели
Такой вариант требует больше времени и усилий. Монтаж прост: панели или ламели режут по размерам фасада ванны и боковин, а затем фиксируют на каркас. Однако в этом случае заводская конструкция не подходит. Нужно соорудить дополнительный каркас из металлопрофиля или деревянного бруса и ставить обшивку на него.
Плюсы и минусы пластиковой вагонки и панелей
Вагонка устойчива к действию влаги, пара, не боится конденсата
Материал легко режется и пилится
Допускается любая конструкция: стационарная, с радиусными бортиками, с дверцей
Разнообразный дизайн, в том числе имитация природных материалов
Самый бюджетный вариант
Пластик не стоек к механическим повреждениям, так что с обивкой нужно обращаться осторожно
Есть некоторая склонность к плесневению
Маткриал со временем желтеет и загрязняется
МДФ или ДСП
Из древесно-стружечных плит собирают цельный экран. Но так как пространство под ванной нужно вентилировать, в плитах делают прорези длиной в 5–10 см и шириной в 2–3 см. Сама установка не отличается от обшивки пластиком. Крепеж можно использовать более жесткий, так как МДФ не набухает при нагреве.
Плюсы и минусы МДФ или ДСП
Красивый внешний вид, особенно плит МДФ
Относительная долговечность, так как МДФ не боится воды и пара
Доступная цена
Ремонт прост: любой фрагмент можно заменить новым
Перед работой плиты нужно обрабатывать антисептиками и грунтовкой
Уход сложнее: мыть литы нельзя, абразивные средства недопустимы
Экран из гипсокартона
Самый удобный, хотя и не самый простой вариант. Для отделки берут только водостойкий ГКЛ. Крепятся листы на каркас из металлопрофиля или дерева. Последний нужно сооружать самостоятельно.
Плюсы экрана из гипсокартона
Материал устойчив к воздействию воды, сырости, пара, перепадов температуры
Не препятствует испарению и не создает условия для появления конденсата под чашей
Гипсокартон легко режется и сгибается, так что обшивка может иметь любую конфигурацию
Ремонтоспособен
Изготовление и установка занимает минимум времени, так как работать с материалом очень легко
Более чем демократичная цена
К минусам можно отнести лишь необходимость в установке каркаса и выполнении расчетов.
Кирпичная кладка
Довольно редкий вариант, так как очень трудоемок. Главное его достоинство – долговечность и прочность: он может служить несколько десятилетий. Однако эти же качества оборачиваются недостатком при ремонте или необходимости поменять ванну. Акриловые модели столько не служат.
Еще одна сложность – доступ к трубам. Можно установить ревизионный люк со съемной дверцей, который позволяет добраться до сифона и входа в канализацию. Но если текут трубы, а ванна преграждает путь к месту врезки трубы в стояк, все сооружение придется демонтировать.
Другие способы
Чтобы обшить ванну, можно использовать и нетрадиционные решения.
- Зеркальная или стеклянная панель – используется не силикатное стекло, а органическое. Такой материал и меньше служит, но намного проще в установке, а при повреждении не представляет опасности. Годятся прозрачные, цветные, узорчатые материалы. Первые применяют в интерьерах лофт, индастри, техно, где коммуникации не скрываются. Непрозрачные и зеркальные модели предназначены для ванной в стиле модерн, винтаж, арт-деко.
- Экран под ванну из жалюзийных дверок – вместо обшивки на каркас закрепляют горизонтальные жалюзи из пластика, алюминия, бамбука. Решение весьма оригинальное, очень простое в исполнении. При этом к канализации и ванне сохраняется полный доступ.
- Необычное решение – тканевая отделка. Базой служит обычная пластиковая панель, которую обтягивают или оклеивают материей. Используют быстросохнущие либо водостойкие ткани любой расцветки и с любым орнаментом. Также делают тканевые шторки вместо полноценного экрана.
Выбор материала для работы и в соответствии с дизайном
Экран под ванну своими руками можно выполнить из более подходящего по стоимости и фактуре материала
Обратите внимание на общий дизайн ванной комнаты и представьте, что будет лучше смотреться в качестве описываемого изделия. Для примера можно привести несколько вариантов использования материала
МДФ
Экран под ванну МДФ – влагостойкие плиты с привлекательным дизайном. Представленный материал практически всегда используется для изготовления корпусной мебели, а значит, ваше изделие прослужит вам долго и будет представлять собой своеобразный шкаф под сантехникой. Материал необходимо использовать в случае, если в комнате уже установлена дополнительная мебель. Естественно, выбор цвета напрямую зависит от мебели или общего интерьера.
Что собой представляет экран из материала МДФ? Это обычный каркас с петлями и посаженными на них фасадами. В результате получается обычный шкаф с распашными дверцами. Фасады могут быть самых различных расцветок: венге, ваниль, олива и другие. Такой экран под ванну можно сделать на заказ, где изготовители учтут все ваши пожелания и предпочтения, а также размеры свободного пространства.
На фото представлены ванные комнаты с изделиями из МДФ с имитацией дерева: венге, ольха, дуб и другие расцветки.

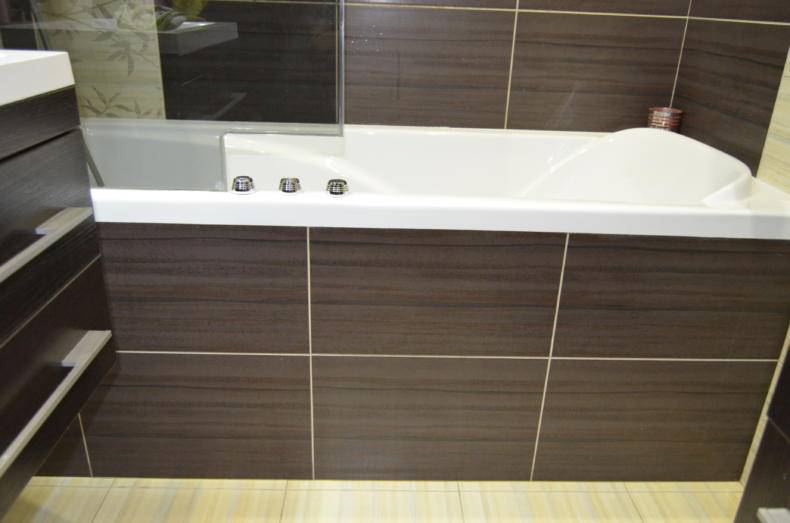

Керамическая плитка
Экран под ванну из плитки требует при изготовлении особого мастерства и опыта. Его часто применяют в случае полной облицовки ванной комнаты керамическими плитами. Монтаж подразумевает полную выкладку всего свободного пространства под сантехникой. Здесь уже нельзя претендовать на удобное пользование заложенного пространства, поскольку выкладка подразумевает создание сплошного полотна или же установку маленькой пластмассовой дверцы.Также следует отметить, что угловой вариант здесь выполнить практически невозможно.
На фото представлены варианты из керамической плитки.
Гипсокартон
Экран под ванну из гипсокартона – самый удобный и доступный материал для изготовления. Его монтаж в дальнейшем подразумевает выкладку кафельной плитки, ПВХ-панелей или каких-либо деревянных реек. Также следует отметить, что при выборе гипсокартона, вы можете создать только сплошное полотно, то есть скрыть свободное пространство полностью и не использовать его в дальнейшем.
На фото представлены варианты изделий, выполненных из гипсокартона.
Глухие или капитальные модели
Являются изделием без каких-либо дополнительных элементов. Данные экраны под ванну под плитку сделать своими руками проще всего. За счет отсутствия различных деталей эксплуатация перегородки также отличается своей простотой. В основе этой модели находится глухой каркас из монолитного материала, например, гипсокартона или кирпича. Все поверхность декорируется кафельной плиткой, скрывая межванное расстояние и коммуникации.
При всех своих достоинства такой способ отделки на практике применяется весьма редко. В первую очередь, это связано с невозможностью оперативного доступа к канализации, если произойдет течь. Поэтому необходимо будет разобрать кладку, а затем снова ее собрать, что потребует значительных финансовых и физических затрат. Таким образом, глухой экран лучше всего устанавливать при отсутствии других вариантов.
Ассортимент экранов
Имеющееся под ванной пространство можно вообще не использовать или сделать его местом, предназначенным для хранения различных хозяйственных мелочей. Его прикрывают экраном, состоящим из прочной алюминиевой, стальной или полимерной рамки и панели, которая закреплена на ней.
Ассортимент этой продукции огромен, особенно это касается декоративного оформления. В продаже имеются модели разных форм и текстур, однотонные и оформленные фотопечатью.
В зависимости от особенности конструкции изготавливают экраны:
- раздвижные;
- стационарные глухие;
- съемные;
- с дверцами — распашными и откидными;
- с технологическим люком;
- с полочками.
Их полотно бывает:
- сплошным;
- решетчатым.
В результате установки под ванну экрана решетчатого типа под сантехникой улучшается воздухообмен, там не появляется неприятный запах и плесень.
Большую часть моделей заводского изготовления комплектуют регулируемыми ножками. Благодаря их наличию образуется просвет между напольным покрытием и нижним краем экрана, позволяющий человеку становиться вплотную к ванне. Длина конструкции стандартно равна 150 — 170 сантиметров, а высота 50 — 60 сантиметров, но и иные типоразмеры представлены в ассортименте.
В зависимости от материала изготовления эти изделия бывают:
- Пластиковые . Среди их преимуществ значится большое разнообразие цветового решения и фактур. Такие изделия легко очистить от разных загрязнений, они не деформируются, и продолжительное время сохраняют первоначальный вид. Нет ничего сложного в такой работе, как установить пластиковый экран под ванну. Из минусов нужно отметить недостаточную механическую прочность и неустойчивость к химическим веществам и абразивам.
- Стеклянные . Изделия из оргстекла выглядят оригинально и эффектно. В продаже имеются варианты в матовом и зеркальном исполнении, с росписью, с рифленой поверхностью и иным декором. Материал характеризуется долговечностью, прочностью, высокой устойчивостью к стиранию и влиянию моющих составов. К недостаткам относится дороговизна, большой вес. По сравнению с пластиковыми изделиями процесс, как установить под ванную экран из оргстекла, более сложен.
- Из МДФ . Такая продукция имеет широкий выбор расцветок, доступную стоимость, ее просто монтировать. Экраны из данного материала нетрудно очистить от загрязнений, им не нужен специальный уход, они подойдут под любой стиль помещения. Но недостатки также присутствуют — склонность к деформации, непродолжительный срок эксплуатации, ограниченное число типоразмеров.
- Из гипсокартона . Наиболее востребованный вариант изготовления экрана своими руками. Гипсокартон можно легко подогнать под разные размеры и формы сантехнических приборов. Он отличается незначительным весом, длительной эксплуатацией. Работа, связанная с тем, как установить под ванну экран из гипсокартонных листов, занимает немало времени и ему требуется обязательная декоративная отделка.
Перед началом монтажа большинства моделей необходимо собрать каркас вдоль периметра ванны. Его чаще всего изготавливают из алюминиевых профилей и гораздо реже из деревянных брусков. До того, как установить для ванны экран, сделанный из легкого пластика, каркас делать не нужно, поскольку его крепят непосредственно к бортику сантехники.
В некоторых случаях пространство прикрывают кирпичной кладкой, после чего ее облицовывают мозаикой или кафелем. Специалисты рекомендуют оставлять в такой стенке аварийный люк для проведения ремонта коммуникаций в случае аварии, чтобы не пришлось ее разбирать. Конструкция, созданная таким способом, превосходно выглядит и отличается надежностью, но рабочий процесс, как ставить экран под ванну, требует много времени и исключает использование пространства для бытовых целей.
Виды экранов
Отличительная особенность экранов под ванну — их можно изготавливать практически из любых стройматериалов, используемых при возведении сооружений и их отделке. Конструктивное исполнение экранных ограждений также отличается разнообразием и в первую очередь связано с выбранными материалами изготовления.
По конструкции
Различают следующие разновидности экранов по конструктивному исполнению:
Глухой. Обычно сплошную и прочную форму имеет экран под ванну из плитки, основой для нее чаще служит следующий ряд стройматериалов: кирпич, гипсокартон (ГКЛ), гипсоволокнистые листы (ГВЛ), газосиликатные блоки. Нередко глухие разновидности делают из пластиковых листов или отдельных панелей, в конструкции каждой предусматривают небольшое окошко для доступа к сифону.
Раздвижной. Данная конструкция является прерогативой заводских производителей, ее имеет популярный у потребителя раздвижной экран из панелей ПВХ. Довольно сложно сделать раздвижной экран под ванну самостоятельно, но его неоспоримые преимущества — экономия и без того малого пространства в ванной комнате, которое используют для размещения домашней утвари (тазы, небольшие ведра, вантуз, половые тряпки), стиральных порошков и средств бытовой химии.
Откидные и модели со съемными дверцами
Откидной или съемный экран. В конструкции данного типа декоративные панели обычно из пластика снимаются благодаря закрепленным на них магнитными защелкам или откидываются вверх. Иногда экран имеет вид открывающихся распашных дверей, многие откидные экраны оборудованы встроенными полочками.
С широким бортиком. Иногда потребители предпочитают экраны с широкими бортами, повышающими удобство пользования ванной — на полки можно ставить моющие средства, класть предметы личной гигиены во время принятия водных процедур. Некоторые самостоятельно изготовленные экраны имеют единую конструкцию с подиумом — ступенью, предназначенной для удобства погружения в высоко расположенные над уровнем пола ванны.
Экранные ограждения из плитки
По материалам
Строительные материалы, используемые для изготовления экранов, могут применяться самостоятельно или в качестве облицовки. Наиболее популярны следующие варианты:
Керамическая плитка
Обычно наклеивается на основание из гипсокартонных листов, кирпича или газосиликатных блоков, для облицовки подходит глазурованный кафель или керамогранит, нередко укладываемый на пол. Иногда пользователи отдают предпочтение мелкой мозаике, ей отделывают криволинейные поверхности под акриловые ванны, экраны с бортиками.
Теоретически экран можно сделать только из плитки, применяя ее как перекрывающую пространство панель или в качестве раздвижных дверей. Для этого используют распространенный керамогранит размером 600х600 мм, равный высоте стандартной ванны над уровнем пола. Перекрыть пространство под ванной можно и одной крупногабаритной плиткой размерами 1200х600 мм, 1500х500 мм, 2400х1200 мм, однако на практике такие варианты даже при самостоятельном изготовлении не встречаются.
Пластиковые панели
Отличный бюджетный вариант, который не так сложно реализовать самостоятельно. Для монтажа ПВХ-панелей требуется обрешетка, ее делают из металлопрофиля для гипсокартона. Также каркас изготавливают из деревянного бруса небольшой толщины, для влагозащиты его следует пропитать водоотталкивающими составами.
Пластиковые раздвижные виды заводского производства
Древесные изделия
Древесина не очень хорошо себя чувствует в помещениях с высокой влажностью, для любых изделий желательна пропитка или обработка поверхности гидрофобными составами. Наилучший эстетичный вид имеет ламинированная слоем ПВХ древесноволокнистая плита МДФ, которую применяют в качестве глухого или распашного экранирования. При желании можно сделать экран на деревянном каркасе из вагонки или обычной шлифованной половой доски.
Прочие материалы
Также в качестве экранов используют фигурные панели, вырезанные из древесноволокнистых плит средней MDF и высокой HDF плотности, используемых как ограждения под радиаторы отопления. Набирают популярность стеклянные (зеркальные) ограждения ванн, имеющие стильный красивый вид, их весомое преимущество — возможность изготовления под заказ любого рисунка, удовлетворяющего эстетическому вкусу пользователя, методом фотопечати.
Модели из древесных материалов
Оригинальная обшивка ванны
В качестве ширмы можно использовать тканевые материалы, например, это может быть искусственная кожа, водонепроницаемый нейлоновый материал, ткань с мембранной структурой, полиэстеровый материал и т. п.
Как закрепить такую ширму? Все довольно просто. При помощи специального клея приклейте к внутренней части бортика ванны одну сторону липучки. Если нужно, то края шторки (ширмы) и низ нужно обшить на швейной машине. К верхнему краю шторки пришивается другая сторона липучки. Затем шторка прикрепляется к ванне липучкой
Это дешевый вариант экрана под ванну, что очень важно при ограниченном бюджете
Технология изготовления экрана для ванны из плитки
Для того чтобы самостоятельно смонтировать экран, помимо желания, аккуратности и упорства, потребуются инструменты и материалы.
Чаще всего, основным элементом конструкции является каркас из металлических профилей, обшитый листами влагостойкого гипсокартона.
Если речь идет об облицовке ванной нестандартной формы или дизайнерского изделия, влагостойкий гипсокартон лучше заменить арочным (гибким), а для финишной отделки применить керамическую мозаику.
Пошаговая инструкция
Изготовление экрана из плитки своими руками включает в себя несколько этапов:
Определение необходимого количества материала. После проведения предварительных замеров, нужно рассчитать необходимую длину пристенных и несущих металлических профилей, площадь гипсокартона, количество плиток и крепежных элементов.
Разметка. С помощью лазерного уровня разметить маркером места крепления пристенных и промежуточных профилей
На этом этапе важно учесть размер нижнего загиба ванной (обычно он составляет 8-10мм). На стене отмечается граница загиба
После этого, от этой метки отступают расстояние, равное суммарной толщине гипсокартона, облицовочного материала и толщине слоя клея. Полученная таким образом метка и будет наружной границей каркаса.
Монтаж каркаса. Пристенные и напольные профили крепятся с помощью дюбелей и саморезов. Верхнюю границу каркаса приклеивают к ванной с помощью жидких гвоздей, силиконового герметика или других специальных составов. После этого, с шагом максимум 600мм, устанавливаются промежуточные профили и ребра жесткости.
Обшивка каркаса. К полученной металлической конструкции с помощью саморезов крепятся листы влагостойкого гипсокартона. Если каркас имеет криволинейную форму, его лучше всего обшить гибким (арочным) гипсокартоном. Это позволит свести к минимуму количество швов и увеличит прочность конструкции. Для того чтобы упростить процесс изгиба, тонкий гипсокартон нужно предварительно смочить влажной ветошью.
Облицовка. Керамическую плитку можно укладывать на поверхность гипсокартона на специальные клеящие составы, жидкие гвозди или другую подходящую влагостойкую мастику. На этом этапе важно учесть, что толщина слоя клеящей смеси должна соответствовать значению, выбранному при разметке каркаса.
- Заделка швов. Завершающим этапом является затирка швов между плитками. В зависимости от условий эксплуатации, подбирается подходящий состав. Самыми распространенными являются затирки на цементной основе. Для них характерны высокие эксплуатационные свойства и большой выбор оттенков. Двухкомпонентные затирки на эпоксидной основе отличаются большей прочностью, однако стоят они дороже и работать с ними сложнее.
При изготовлении экрана для ванны из плитки своими руками не потребуются специальные инструменты и дорогостоящие материалы, однако нужны внимательность и аккуратность.
