Конструкция экранов под ванну
Стандартные экраны могут отличаться не только материалами, используемыми в изготовлении и внешним видом, но также конструкционными характеристиками, размерами и формой. Вне зависимости от основных параметров, конструкция простого экрана состоит из рамочного каркаса или пары алюминиевых, стальных и пластиковых направляющих. Целостные или составного типа панели, могут фиксироваться к стене.
Типовые особенности конструкции:
- экранные панели могут иметь комбинированный вид;
- длина стандартного изделия для акриловой ванны варьирует в пределах 150-170 см при высоте около полуметра;
- в зависимости от размеров купели, конструкция регулируется посредством ножек и регулирующего винта, которыми комплектуется экран;
- для универсальных моделей с панельными шторками в алюминиевой рамочной конструкции, предоставлена возможность удобной регулировки до нужных размеров;
- в стационарных конструкциях экрана на рамочном каркасе, имеющих статичный размер, регулировка не предусматривается;
- экраны безрамочного типа применяются на открытых торцевых участках и, как правило, устанавливаются в основные направляющие.
Следует отметить, что конструкции нестандартного торцевого или полукруглого типа, неудобны для установки под традиционные ванны из чугуна.
Экранное изделие под ванну — это достаточно простая конструкция, занимающая пространство от пола и до кромки сантехнического прибора, располагающаяся сбоку и закрывающая трубопроводные и подводны́е элементы.
Экран на основе из гипсокартона
Принцип устройства экрана из гипсокартона точно такой же, как при работе с пластиком. Сначала на пол в ванной наносится разметка. Далее выстраивается каркас из металлического профиля или дерева. Но есть существенное отличие: при установке каркаса под гипсокартон нужно учесть, что финишная отделка тоже имеет определенную толщину. В частности, если запланирована отделка экрана плиткой, каркас нужно «утопить» относительно поверхности ровно на то расстояние, которое займет слой отделки. Если лицевой материал не влияет на толщину стенки, тогда проекция каркаса на пол выполняется по отвесу.
Установка каркаса
Установка каркаса
Установка каркаса
Закреплять листы нужно, отступая от края ванны и от пола по сантиметру, чтобы исключить разбухание гипсового полотна. Прямой контакт с влагой или мокрой поверхностью противопоказан даже специальному гипсокартону (напомним, он имеет зеленый цвет).
Крепление гипсокартона
Крепление гипсокартона
Крепление гипсокартона
Крепление гипсокартона
Для крепежа листов пользуются черными саморезами, вкручивая их каждые 15 см по ходу верхнего и нижнего профиля
Обратите внимание на размеры саморезов и толщину профиля: повреждение ванны – не лучший вариант окончания работ
После завершения крепежа основу экрана нужно загрунтовать целиком и обшить любым материалом. Это может быть керамическая плитка или отделка влагостойкими обоями, оклейка пленкой, декоративная штукатурка. Пустоты у пола и у верхнего края ванны заполняются монтажной пеной.
Каркас
Каркас
Крепление гипсокартона в месте, где будет ниша
Крепление гипсокартона в месте, где будет ниша
Готовый экран из гипсокартона с нищей и сантехническим люком для облицовки кафелем
Обшивка
Монтаж пластикового или акрилового экрана на ванну
Как правило, к панели прилагается инструкция, которую обязательно необходимо изучить перед тем, как проводить установку экрана под ванну. Для конструкций, которые отличаются только по размерам, процесс сборки не будет иметь особых различий. Основные отличия в таком случае сводятся к тому, что ножки для щитов под высокую ванну имеют дополнительный запас высоты (примерно 5 см).
Для надежной фиксации металлического каркаса направляющие для экрана под ванну скручиваются саморезами или при помощи специальных уголков
Рассмотрим пошагово, как установить экран под ванну:
- Перед началом установки такой конструкции рекомендуется заполнить ванну водой.
- На внешнюю панель экрана необходимо установить специальные ручки, которые монтируются для удобства использования конструкции.
- Ножки изделия идут отдельно. Их необходимо вставить в отверстия, которые располагаются с нижней стороны экрана.
- Далее, нужно завести панель под бортик ванны.
- После этого конструкцию нужно зафиксировать с помощью вспомогательных комплектующих элементов.
В некоторых случаях санузел отличается тем, что имеет выступающие коммуникации или плинтус, наличие которых мешает полностью перекрыть щитом свободное пространство под ванной. Как установить экран под ванну в такой ситуации? Лучше всего измерить параметры выступающих элементов и выполнить в экране соответствующее им отверстие. Тогда экран не будет натыкаться на выступающий элемент сантехнического узла. Конечно, можно переделать санузел, но это более трудозатратное и дорогостоящее мероприятие подойдёт не всем.
Для пластикового экрана с раздвижными дверками необходимо смонтировать сверху и снизу направляющий Ш-образный профиль
Как установить экран на акриловую ванну?

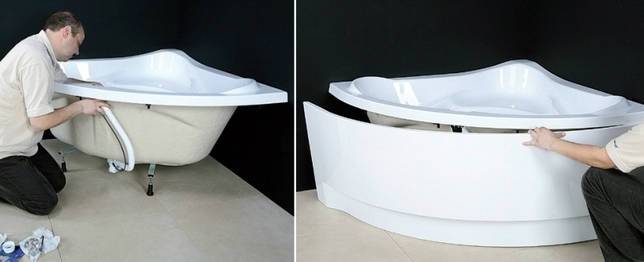

Для установки экрана на акриловую ванну необходимо придерживаться следующего алгоритма работ:
- В первую очередь нужно выполнить разметку на бортике и экране. Разметка должна соответствовать точкам фиксации.
- На следующем этапе нужно приставить щит к ванне под определённым углом 30–40° и завести его верх между бортиком и креплением.
- Далее, отмеченные ранее места на бортике и щите, просверливаются под саморезы.
- В конце отверстия, которые должны совпадать, фиксируются с помощью саморезов.
Если экран устанавливается под акриловую ванну, крепеж можно монтировать прямо на ее борта
Экраны для акриловых ванн имеют хорошую сопротивляемость к влаге, а также отличаются продолжительным сроком годности. Специалисты рекомендуют внимательно изучить инструкцию, перед началом установки такой защитной панели. В инструкции описываются все необходимые нюансы монтажа.
Экраны под ванну: виды
Панели, огораживающие пространство под ванной, красивы, надежны и удобны. Однако, у разных людей разное представление о комфорте, прочности и красоте. Существует множество конструкций, для изготовления которых используют разные материалы. Разберем основные модели экранов для ванны.
Сплошные экраны
Сплошную панель под ванну можно облицевать такой же мозаикой или плиткой, какой украшена вся ванная комната. Некоторые считают это главной эстетической особенностью сплошных экранов.
Плюсы сплошных панелей:
- хорошее дизайнерское решение;
- долгосрочный срок службы;
- легко поддаются чистке – достаточно просто протереть тряпочкой или губкой.
Минусы сплошной панели:
- доступ к коммуникационным трубам обеспечивается посредством небольшого окна. И если придется менять ванну, то сплошную конструкцию нужно разбирать;
- емкости с бытовой химией и хозяйственные принадлежность хранить неудобно. Поставив их за сплошной экран, воспользоваться ими можно если разобрать конструкцию или, проделывая акробатический трюк, через окошко. Делать такое каждый раз очень неудобно;
- также невозможно будет помыть за панелью пол – через маленькое окошко этого сделать не представляется возможным;
- установка сплошной конструкции – дело хлопотное. Сначала собирается рама для открытого пространства под ванной. Каркас обшивается гипсокартоном. Некоторые люди выкладывают кирпичную кладку, а потом облицовывают плиткой.
Сплошная панель не слишком хороший выбор для практичного человека. Другое дело раздвижной экран.
Распашные экраны
Распашной экран придает ванне сходство с мебельным гарнитуром. Обычно такую конструкцию выбирают, когда в ванной комнате имеется тумбочка под раковиной, шкафы и пеналы, выдержанные в одном стиле. В этом же стиле заказываются и двери под ванну. Обычно распашные конструкции изготавливаются из МДФ.
Основным минусом распашных конструкций является потеря места при открывании дверок. В небольшой ванной комнате это сделать будет крайне сложно. К тому же вид распахнутых дверок далек от современного дизайнерского решения. Другое дело раздвижные экраны.

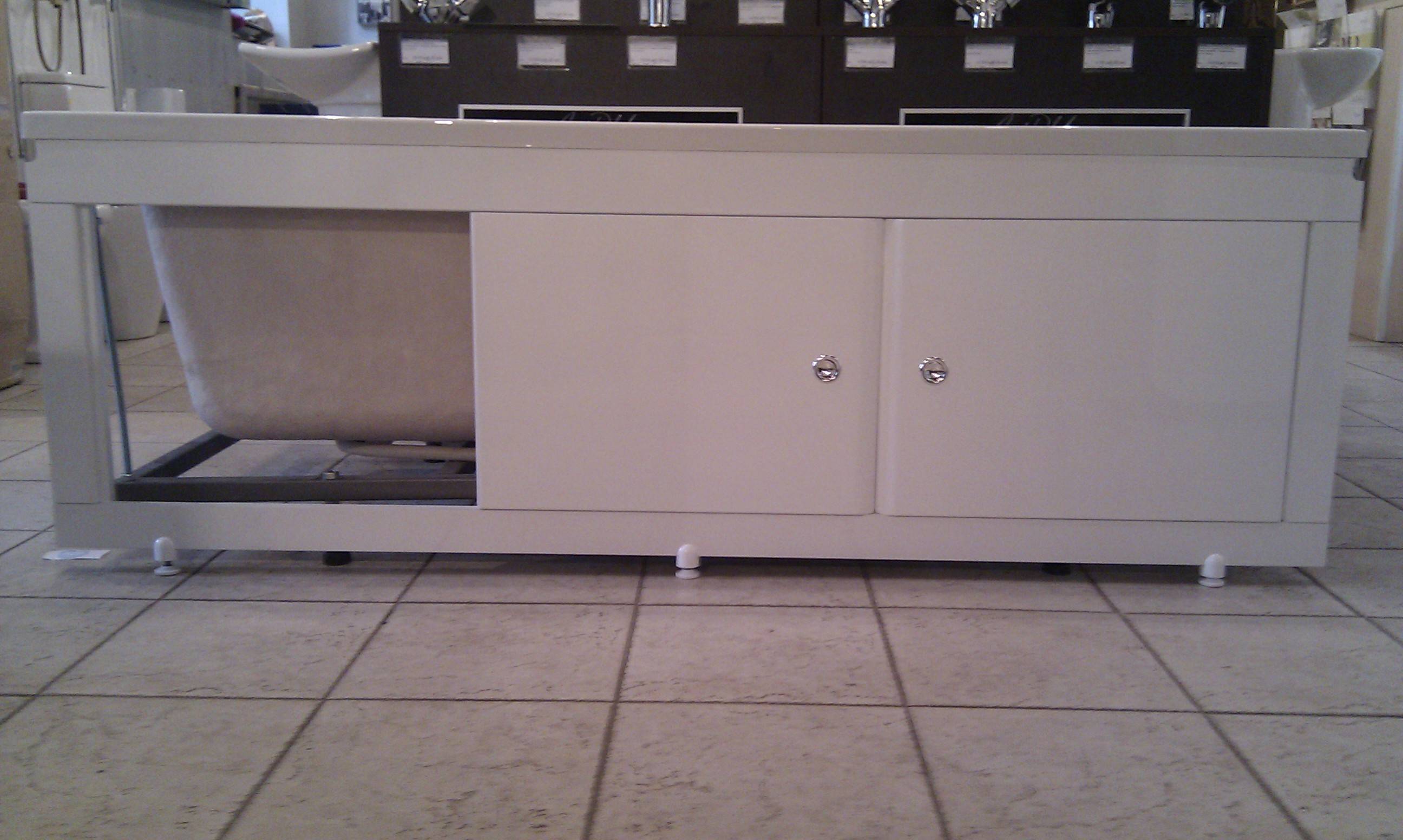

Раздвижные экраны
Раздвижные экраны одновременно решают как интерьерную задачу, так и хозяйственную. Благодаря раздвижной панели все пространство под ванной вполне доступно и в то же время скрыто от глаз. Под ванной легко мыть, хранить предметы бытовой химии, нужные вещи и ремонтировать трубы. Установить раздвижной экран может даже ребенок. Время установки не более 5 минут.
Для открывания створок экрана не потребуется наличие свободного пространства, в отличие от распашной конструкции.
Раздвижная конструкция имеет стандартную ширину от 150 см. до 170 см. Однако, бывают модели и больше – до 180 см. Высоту раздвижного экрана можно регулировать с помощью раздвигающихся ножек. Для ванны нестандартного типа раздвижную конструкцию можно заказать индивидуально.
Стоит отметить, что в случае поломки коммуникационных труб, мастерам не понадобится демонтировать всю экранную конструкцию, чтобы провести ремонтные работы.
Цены на раздвижные модели разнять от 3800-4000 руб. до 7000-8000 руб. и выше.
Материалы изготовления
Для изготовления панелей используют разные материалы. От того, насколько они соответствуют требованиям по устойчивости к влаге, солям и прочности, зависит срок эксплуатации. Однако при выборе приходится учитывать и другие факторы.
Пластиковая отделка
Пластик – самая популярная конструкция. Включает каркас из оцинкованной стали или алюминия и обшивочные панели. Последние изготавливают из полиэтилена, поливинилхлорида, акрила.
Срок службы зависит от характера материала. Поливинилхлорид относительно устойчив к действию воды и пара, однако быстро изнашивается под влиянием солей, склонен к разбуханию. С другой стороны, можно заменить панели на каркасе новыми, с другим дизайном, тем самым решив проблему обновления интерьера.
Самые долговечные – акриловые. Нередко ванны, особенно сложной формы, по умолчанию комплектуются обшивочными панелями из акрила. Дизайн у них непритязательный, зато они в точности повторяют форму чаши. Встречаются окрашенные акриловые панели или узорчатые.
Плюсы и минусы пластиковой отделки
Возможность сформировать необычную криволинейную форму экрана
Умеренная стойкость к действию воды, пара и солей
Поглощение звука
Теплосохранение – панели не пропускают тепло, вода остывает медленно
Простой ремонт – панели можно заклеить, заделать шпатлевкой
Легкий монтаж – с обшивкой справляются своими руками
Относительно малый срок службы
Панели ПВХ и ПЭ выгорают на солнце и желтеют со временем
Моется экран просто, однако со временем впитывает грязь
Стеклянные экраны
Решение необычное и декоративное. Для отделки используется ударопрочное стекло, так что механическая прочность у нее очень высокая. Но в первую очередь привлекает роскошный дизайн. Для панелей берут матовое, полупрозрачное, прозрачное, цветное стекло, с гравировкой, с росписью и с пескоструйной обработкой для получения узоров. За экраном можно установить подсветку.
Монтаж обшивки сложнее. Стеклянные панели весят много, кроме того, ударопрочное стекло хрупкое.
Плюсы и минусы стеклянных экранов
Декоративность
Прочность
Гигиеничность
Материал не подвержен коррозии, плесневению, появлению грибка
Долговечность
Безопасность – даже при разбивании панель рассыпается на осколки с округленными углами
Высокая стоимость
Сложный монтаж и ремонт
Требовательность в уходе
Панели из МДФ
Хороший экран под ванну – из МДФ. Это древесный материал, но технология его изготовления не позволяет панели набухнуть или изменить форму при высокой влажности. Экраны для ванной обрабатывают дополнительно многочисленными антисептическими и водостойкими пропитками. Последние образуют плотный защитный слой. Материал не гниет и не плесневеет.
МДФ имитирует дерево. Другие варианты исключаются. При этом панели легки, механически прочнее пластика и прекрасно сохраняют тепло.
Плюсы и минусы панели из МДФ
Благородный классический дизайн
Способность погашать звуки
Высокое теплосохранение
Простота монтажа и ремонта
Срок службы больше, чем у пластиковой обшивки
Стоимость выше, чем у пластиковых изделий
При повреждении защитного слоя МДФ теряет свои качества
При сложной конфигурации экрана цена резко повышается
Экран из гипсокартона
Такой вариант сооружают самостоятельно. Каркас делают из металлопрофиля, затем обшивают конструкцию влагостойким гипсокартоном. Последний успешно противостоит действию воды, хотя и не так устойчив к влиянию пара. Зато ему можно придать любую форму, что делает экран весьма декоративным.
Главное достоинство – возможность обшить гипсокартон любыми отделочными панелями, включая кафель и мозаику. В этом случае материал дополнительно защищает ГКВЛ.
Плюсы и минусы экрана из гипсокартона
Возможность придавать любую форму экраны
Низкая цена
Стойкость монтажа и замены
Недолговечность в условиях большой влажности
Низкая механическая прочность
Конструкции из МДФ
Типичная конструкция экрана с панелями из МДФ
Типовая конструкция состоит из рамки, дверец, а также панелей.
Деревянный экран под ванну стоит дороже полимерных изделий, но и выглядит он гораздо благороднее и солиднее. Продукция, изготовленная из разных пород дерева, уже считается элементом мебели в санузле. Благодаря огромному выбору изделий, легко можно подобрать конструкцию, которая идеально впишется именно в ваш интерьер помещения.
Разновидности экранов
От породы дерева зависит стоимость и долговечность конструкции
Как правило, дверцы изделий МДФ открываются, внутрь помещения, но встречаются и конструкции с раздвижной системой или монолитные. Такие устройства довольно устойчивы к механическим повреждениям и повышенной влажности, поэтому экран для ванны из дерева может быть в эксплуатации очень продолжительное время.
Подобные экраны очень разнообразны и в цветовой гамме:
- ольха;
- сосна;
- дуб;
- олива;
- яблоня;
- ваниль;
- венге;
- белый.
Достоинства и недостатки деревянных конструкций
Изделия из дерева трудно подгонять под нужные размеры
Деревянный экран для ванной имеет немалое число преимуществ, в сравнении с изделиями из других материалов, благодаря которым их популярность растет день ото дня. К плюсам мебели такого типа относят:
- Доступная цена. По стоимости устройства из древесной плиты не выше изделий из стекла или металла;
- Конструкции из древесно-стружечных материалов могут быть с дверцами на петлях, раздвижными или же монолитными;
- Во время ламинирования используют специальные материалы, которые придают изделию нужный цвет. Благодаря этому можно без труда подобрать устройство, подходящее по оттенку к другой мебели в ванной;
- МДФ экран для ванной не нуждается в очень тщательном уходе. Достаточно протереть его влажной тряпкой или салфеткой без применения моющих средств.
Но наряду с многочисленными достоинствами, конструкции из дерева имеют и свои минусы, которые обязательно нужно учитывать во время покупки:
- Как правило, экраны из дерева производят стандартных размеров, к тому же конструкции из МДФ нельзя регулировать ни по высоте, ни по ширине. Если ванна имеет нестандартные параметры, вам придется «подгонять» изделие под нужные размеры;
- Защитный верхний слой прессованной панели все-таки поддается влиянию повышенной влажности и уже лет через пять экран может деформироваться или вовсе прийти в негодность.
Разновидности изделий

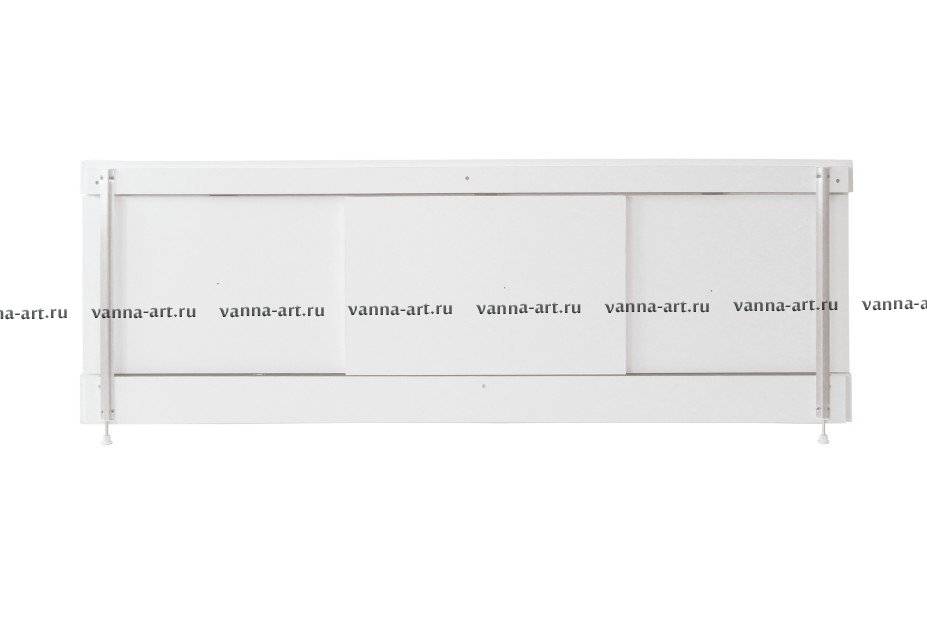

Раздвижная конструкция
Экран для ванной из МДФ производится в нескольких вариантах. Это позволяет подобрать наиболее подходящую модель для помещения определенного типа, площади, а также для установленной сантехники. Различные механизмы устройств способствуют комфортному применению каждого из них.
Раздвижные
Сама конструкция чем-то напоминает шкаф-купе. Такой экран позволяет сэкономить свободное пространство комнаты, так как дверцы не открываются наружу, а разъезжаются в стороны по встроенным направляющим.
Особенность раздвижных экранов еще и в том, что центральная часть конструкции остается неподвижна, в то время как боковые панели способны передвигаться из стороны в сторону за счет вмонтированных в них роликов. Такой экран идеально подойдет для небольших и совмещенных санузлов, так как нет необходимости в месте для открывания дверей, а значит, площадь комнаты удастся сэкономить. Недостатком таких механизмов является частое заедание дверей и скопление пыли и мелкого мусора в пазах профильных направляющих.
Модели с дверками
Так называемые распашные экраны. Выполнены из материала МДФ, устанавливаются под ванну, предусматривают классический способ петельного крепления дверей. Чаще всего покупатели оставляют выбор на экране с дверками белого цвета: он отлично подходит под классическое сантехническое оборудование. Механизм открывания в данном случае гораздо прочнее и долговечнее, нежели роликовый у раздвижных моделей.
Современные варианты оснащены системой бесшумного закрывания дверей. Помимо привычных ручек (крючки, петли, кнопки), высоким спросом пользуется новейший механизм открывания и закрывания дверей «push-on». В этом случае, чтобы открыть экран, достаточно слегка на него нажать. Количество дверок также может отличаться: от стандартной комплектацией в 2 двери, до увеличенных конструкций в 4-6 дверок. Последние отлично дополняют ванные с увеличенной длиной.
Комбинированные
В конструкциях комбинированного типа присутствуют как распашные дверцы, так и панели на роликах. Экраны состоят как минимум из трех секций. Конструкция оборудования либо центральной частью с классической дверкой и двумя боковыми на роликах, либо наоборот. Разнообразие цветовой гаммы изделий позволяет подобрать покупателю вариант, оптимально подходящий под интерьер ванной комнаты.
Откидные
В этом случае крепление подвижных створок экрана выполняется не на боковых сторонах, а на нижнем основании. Такая основа – это способ не только зафиксировать открывающуюся часть экрана, но и обеспечить ей подвижность за счет специального поворотного механизма, установленного по всей оси.
Внутри экранов размещаются полки, ниши или небольшие отсеки, позволяющие хранить не только пузырьки с моющими средствами, но и принадлежности для принятия процедур: полотенца, шапочки, щетки, массажеры и прочее. По мнению опытных покупателей, откидные модели экранов со встроенной системой хранения являются самыми практичными из всех вариантов, представленных на рынке.
Создание конструкций нюансы технологии
К самодельному изделию, как и к заводским, предъявляются определенные требования. В процессе установки предусматривают возможность свободного доступа к коммуникациям. Конструкция должна иметь дверцу, окошко, раздвигающееся или съемное полотно. Материал выбирают в соответствии с условиями помещения: высокая влажность и постоянные перепады температуры. Не все отделочные материалы подходят, некоторые быстро разрушаются.
Экран не служит опорой для ванны, с этой целью применяют ножки. Свободное пространство под чашей используют как нишу для хранения моющих средств, бытовых химпрепаратов, разной мелочи, хотя это необязательно. С внешней стороны тоже можно установить полочки. Этот вариант особенно актуален для небольших помещений.
Конструкция и конфигурационные свойства экранов
Сам экран представляет собой декоративный элемент, который предназначен для установки под чашей ванны, и он обычно состоит из каркаса (изготавливается в виде рамки или двух направляющих) и лицевой панели. Данный элемент может выполняться в форме раздвижных/распашных дверок, может быть угловым, цельным или прямолинейным, либо даже состоять из нескольких элементов.
Здесь стоит различать понятия «экрана» и «панели» — последняя несет в себе, скорее, декоративную функцию и призвана скрыть неэстетичный вид внешний части чаши. Панелью попросту закрывается данная часть, она обычно сразу идет в комплекте с ванной и идеально подходит к ней по всем размерам. У экрана конструкция немного другая и она несет некоторую функциональность – например, она может быть выполнена под углом или вертикально, она может быть выдвижной с полками (для хранения там бытовой химии) или иметь специальную лесенку для ног. И экран и панель имеют свои достоинства и недостатки: слишком большой экран с набором полок и выемок идеален для хранения различных туалетных принадлежностей, но тогда его придется устанавливать под острым углом, что затруднит процесс мытья шваброй ванной комнаты. Панель, в свою очередь, не займет много места, но от нее никакого эффекта, кроме эстетического, не будет.
Стандартные экраны, которые предлагает современный рынок, как правило имеют следующие размеры по ширине:
- 75 см;
- 85 см;
- 90 см;
- 102 см;
- 120 см.
Высота их варьируется от 40 до 60 сантиметров. Впрочем, если ни один вариант не является подходящим, то всегда можно изготовить изделие на заказ с нужными габаритами.
Экранные приспособления стандартно комплектуются 2-3 ножками, нижняя часть которых защищена специальной прокладкой, предотвращающей скольжение. Высота ножек может быть отрегулирована с помощью телескопического механизма – сделать это несложно, да и к тому же большинство ванн имеют эталонную высоту. Посредством данных ножек обеспечивается устойчивая интеграция экрана враспор под чашу, тем самым ограничивается доступ воды.
При установке экранного изделия, следует обратить внимание на качество используемых материалов. Фурнитура каркаса, ручек, направляющих упоров должна стойко противостоять коррозии. В противном случае, может случится так, что само приспособление прослужит долго, но и также долго оно будет радовать потребителя «облезлым» видом своих отдельных частей
В противном случае, может случится так, что само приспособление прослужит долго, но и также долго оно будет радовать потребителя «облезлым» видом своих отдельных частей.
Это интересно: Прямоугольные душевые кабины: разновидности и размеры
Мобильный экран из ОСБ или ДВП
Конструкцию для ванны можно сделать не стационарной, а съемной, которая крепится к ванне на магнитах. Для работы подойдет любой гладкий пиломатериал, например, влагостойкая фанера.
Ход действий будет таким:
- Вырезают кусок фанеры подходящего размера, не слишком плотно входящий под ванну.
- Материал обрабатывают грунтовкой и антисептиком.
- По периметру прикручивают металлический профиль.
- Приобретают длинные магниты или достают их из магнитных держателей, на суперклей приклеивают к обратной стороне фанеры по ходу профилей.
- Внешнюю поверхность экрана окрашивают краской или покрывают лаком, морилкой.
Экран с выдвижным ящиком из фанеры
