Способы как сделать самодельный экран на батарею

Технология изготовления

Перед тем как приступить к изготовлению ограждения для батареи стоит выбрать подходящую конструкцию: навесную или опирающуюся на пол в комнате.

Затем выполняется чертеж, и подбираются инструменты с материалами.

Материалы и инструменты

Для изготовления понадобятся следующие материалы и инструменты:

1. Лист ДСП.
2. Специальная кромка для отделки с клеевым термическим слоем с тыльной стороны.
3. Винты и уголки из металла.
4. Степлер со скобами либо маленькие гвозди с молотком.
5. Утюг.
6. Нож.
7. Наждачная бумага.

Разметка и замеры

Сначала необходимо выполнить разметку расположения на стене и необходимые замеры. Отмечаем места крепления для размещения панели. Делаем простой схематичный чертеж с важными размерами.

Решетка

Из ДСП делаем четыре стенки для каркаса. Можно приобрести уже изготовленные детали. Соединяем стенки между собой с помощью металлических уголков.

Выполняем из кромки решетку и фиксируем ее части на каркасе при помощи маленьких гвоздей и мебельного степлера. Длина кромочного материала рассчитывается по формуле L(длина кромки)=(a (длина изделия)*b(ширина)*1.3)/c(ширина кромки).

Отверстия на решетке должны быть одинакового размера, для этого надо сделать предварительные разметки на каркасе или специальный шаблон. С лицевой стороны решетку надо прогреть утюгом при высокой температуре. В результате этой процедуры разогретый клей соединит элементы решетки в местах пересечения и придаст ей большей жесткости.

Этой же кромкой необходимо выполнить отделку торцевых частей каркаса. Прикладываем кромку к торцу и приглаживаем утюгом. Ножом срезаем выступающие края кромки. Выделяющиеся края шлифуются наждачной бумагой.

Закрепление

Если предполагается расположение экрана вплотную к стене, то его просто вставляем. Если же запланирован подвесной вариант, то надо выполнить еще несколько манипуляций.

• В каркасе делаем выемки в местах состыковки с трубами отопления. Затем декоративное ограждение одевается на трубы с помощью специальных пазов.
• В размеченных местах нужно прикрепить металлические уголки.
• Затем загибаем края уголков на 10 мм вверх и на полученные крючки подвешиваем сделанную панель.

Ограждающий экран – это замечательное решение для разных приборов отопления. Если все сделать правильно и выбрать качественный материал, то можно самостоятельно создать прекрасный элемент декора.

Металлический экран на батарею своими руками

Металлические экраны для батарей отопления являются надёжными и долговечными. Такие конструкции изготавливаются из разных металлов. Изделия, выполненные из стали, снабжаются дополнительным защитным слоем, который устойчив к коррозийным воздействиям.

Сделать металлический экран для батареи отопления своими руками сложнее, чем в случае с деревянным аналогом. Однако металлическая заслонка для радиатора отопления имеет несколько преимуществ по сравнению деревянной. К основному достоинству такой конструкции относится высокий коэффициент теплопроводности, который позволяет выполнять навесные модели экранов, фиксирующиеся прямо на батарею. Это является очень удобным свойством.

Из металла можно сделать решетку для экрана или же каркас полностью

Такой вариант установки экрана не только является очень удобным и не требует организации крючков в стене, но и повышает рабочую, обогревающую поверхность отопительного прибора. Для рамки экрана рекомендуется использовать уголок из алюминия, а для передней панели — лист из того же материала. Это связано с тем, что алюминий имеет очень высокий коэффициент теплопроводности (в 5 раз выше, чем у стали).

Рассмотрим поэтапную сборку такого экрана на батарею отопления своими руками:

1. В первую очередь необходимо взять два уголка. Уголки должны быть заранее вымерены и иметь высоту, равную будущей заслонке и глубине отопительного прибора.
2. Далее, необходимо выполнить 2 пропила на одной из стенок первого, а затем и второго уголка. Пропилы должны быть встречными и образовывать прямой угол (90°). Эти пропилы выполняются так, чтобы неразрезанные стенки изделий смотрели друг на друга.
3. На этом этапе необходимо изогнуть уголки. В результате должны получиться две детали в форме буквы «Г».
4. Затем необходимо подготовить переднюю перфорированную панель. Для такой панели можно использовать перфорированный лист или же просечную сетку. Длина такой панели должна быть заранее отмеряна и соответствовать длине уголка.
5. Далее, необходимо выполнить три уголка, которые должны иметь размеры, соответствующие ширине заслонки.
6. На этом этапе необходимо согнуть заготовку заслонки и состыковать её с ранее подготовленными уголками в форме буквы «Г». Для фиксации заготовки используются специальные винты или гайки с шайбами. Сами отверстия рекомендуется делать не заранее, а в процессе сборки. Это позволит попадать в перфорацию листа.
7. С внутренней стороны сетки необходимо закрепить три уголка, подготовленных ранее. Эти изделия фиксируются в углу и по краям и играют роль рёбер жёсткости.
8. В конце необходимо покрасить наружную поверхность уголков в виде буквы «Г».

Устойчивость такого экрана можно увеличить, закрепив его на крюки в стене, однако, и на батарее он должен хорошо держаться. Выбор фиксации зависит от индивидуальных предпочтений хозяев.

https://youtube.com/watch?v=YR5UBtAEkkg

Экран для радиатора своими руками: пошаговая инструкция

В первую очередь, определитесь с видом желаемой конструкции. Если декорируемая батарея расположена в нише, для ее оформления подойдет плоский экран. В таких случаях подбирают декоративную решетку с учетом размеров ниши и просто устанавливают в ней.

Чаще всего, батареи подвешены на участке стены под окном, в связи с чем, рекомендуется отдавать предпочтение навесным экранам для радиаторов.

Материалы и инструменты для монтажа

Среди всех вариантов изготовления экрана для радиатора наиболее распространенным является монтаж экрана из МДФ или ДСП.  Для его изготовления потребуются следующие материалы и инструменты:

• Листы ДСП, цветовая гамма которых гармонирует с интерьером помещения;
• Сетка, поставляемая в виде листов, которая будет использоваться для монтажа лицевой панели и боковых деталей;
• Лист металла для изготовления отражательного элемента;
• Гвозди и столярный клей;
• Крепежные элементы, представленные строительными скобами и шурупами.

Схема монтажа экрана для радиатора

Простейшая конструкция экрана для радиатора представляет собой короб в виде трехсторонней коробки, который характеризуется наличием крышки сверху и ножек снизу. Чтобы собрать экран, необходимо произвести разметку конструкции, вырезать детали в соответствии с полученной схемой, соединить их и закрепить.

Схема выполнения разметки и обрезка деталей

• Первый этап – измерение ширины и высоты радиатора. К полученной ширине необходимо прибавить 10 см,  тогда как к высоте – только 5 см. С учетом этих размеров изготавливают лицевую панель экрана. Для монтажа можно использовать стальную сетку, которую впоследствии дополняют профилем из МДФ;
• Далее измеряют глубину радиатора и к полученному значению прибавляют 2,5 см. Полученная цифра – ширина боковых панелей экрана, высота которых соответствует высоте лицевой панели;
• Аналогичным образом измеряют размеры крышки экрана, однако, ее размеры должны быть на 1-2 см больше, чем размеры боковых панелей.
• После выполнения всех необходимых замеров, необходимо приступить к обрезке деталей. Для изготовления лицевого профиля используют листы ДСП или МДФ, из которых вырезают прямоугольные детали шириной 11 см и, использую ножовку, в местах соприкосновения деталей формируют угол, составляющий 45 градусов.

Как произвести сборку экрана?

После того, как вы выполнили все предыдущие этапы и вырезали необходимое количество деталей, необходимо произвести сборку декоративного экрана.

Чтобы изготовить фасадную панель, используйте сетку, из которой легко можно вырезать деталь нужных размеров с помощью ножовки. Для декорирования граней используйте профиль ДСП, который необходимо разместить по всему периметру с внутренних сторон передних углов. Аналогичным образом производят сборку боковых деталей.

• Изготовьте каркас будущего экрана, пользуясь чертежами, широко представленными на страницах строительных сайтов. Его необходимо надежно скрепить, а в боковых гранях вырезать отверстия для труб, центр радиуса которых должен находиться на расстоянии 7,5 см от высоты и ширины боковой планки;
• Перед тем, как приступить к сборке экрана, у задней стенки необходимо установить металлический экран-отражатель, размеры которого должны соответствовать габаритам декоративного экрана. Благодаря этому вы предотвратите тепловые потери и перенаправите поток инфракрасного излучения от радиатора внутрь комнаты.
• Существует несколько вариантов крепления декоративного радиатора к стене. Это можно осуществлять с помощью монтажа устойчивого каркаса, как описано в нашем случае, также можно закрепить экран на анкерные цанги. Второй способ, в виду необходимости покупки дорогостоящих деталей, является достаточно дорогостоящим.
• Установку решеток можно производить на ножки, которые крепятся к нижней части изделия с помощью строительных уголков. Этот вариант имеет некоторые преимущества, так как, используя регулируемые ножки, вы сможете регулировать высоту конструкции.

Мы рассмотрели достаточно распространенный способ изготовления экрана для радиатора своими руками, для которого нужны только подручные материалы. Если вы не уверены, что изготовленный вами экран справиться со своим функциональным предназначением, вы можете приобрести готовые модели, например, экраны для радиатора леруа мерлен, выполненные на высшем уровне и широко представленные в строительных и мебельных гипермаркетах.

Экран для батареи своими руками

Экран для батареи – это еще одна возможность придать интерьеру помещения неповторимую изюминку.

Правда здесь есть один минус: любая попытка хоть чем-нибудь закрыть батарею приводит к тому, что теплый воздух от нее встречает на своем пути препятствия и, как следствие, в комнате может стать немного холоднее.

Чтобы хотя бы частично компенсировать этот недостаток, на стену за батареей надо закрепить теплоотражающий экран.

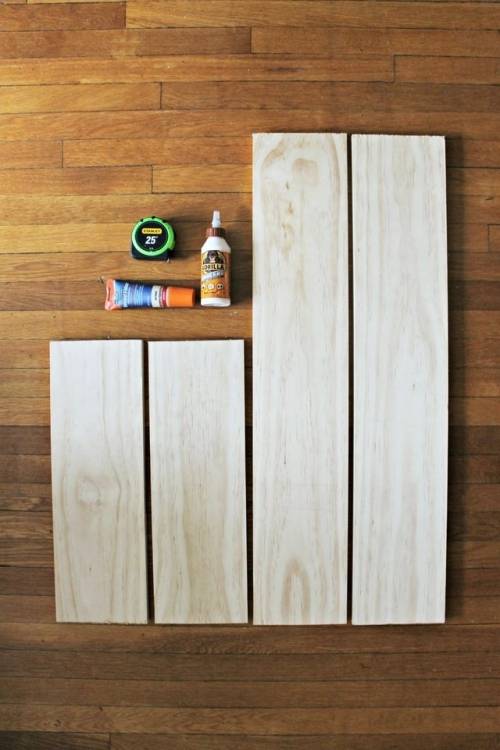

Материал и инструменты

Уголок металлическийЛаминированная ДСПДля изготовления экрана для батареи вам понадобится: ножовка по дереву, карандаш, линейка, рулетка, молоток, дрель. Ножовку может заменить электрический лобзик. Еще Вам нужны шурупы подходящей длины и небольшие гвоздики, а также металлические уголки.

Для крепления экрана к стене будут необходимы два подвеса (их обычно используют для навесных шкафов) и дюбель-гвозди соответствующего диаметра.

Экран для батареи легче всего сделать из дерева, ДСП (простой или ламинированной) или толстой фанеры.

При этом переднюю часть – панель экрана – можно уже купить в магазине готовую, либо смастерить ее самостоятельно, к примеру, переплести в виде «решетки» мебельную кромку (с нижним слоем из термического клея).

Обои самоклеющиеся

Для изготовления теплоотражающего экрана за батареей вам понадобится фольгированная подложка из полистирола любой толщины, ножницы и клей (можно «Бустилат» или ПВА).

Как сделать

Рама экрана для батареи

• Сначала стоит определиться с конструкцией экрана для батареи: его можно сделать навесным либо опирающимся на пол в комнате.
• Следующий шаг – делаем чертеж (от руки на бумаге) будущего экрана для батареи, измеряя ширину и высоту батареи, а также расстояние от стены до места закрепления панели экрана. К полученным величинам добавьте:
  • по 3-4 сантиметра с каждой стороны – к ширине экрана (это позволит воздуху циркулировать более эффективно),
  • 2-3 сантиметра – к расстоянию от стены до панели экрана.

Покрашенная рама экрана

• Короб экрана батареиСам экран для батареи — это объемный короб, боковые стороны которого можно сделать из сплошного массива (ДСП, ЛДСП, доски, фанеры), а верхнюю часть – с отверстиями для выхода теплого воздуха. Поэтому, выполняя чертеж, не забывайте учитывать еще и толщину материала, из которого будете изготавливать короб.
• В точном соответствии с размерами, которые у вас получились на чертеже, напилите (используя электролобзик или ножовку по дереву) необходимые элементы короба, затем соедините их между собой металлическими уголками (это придаст всей конструкции жесткости).

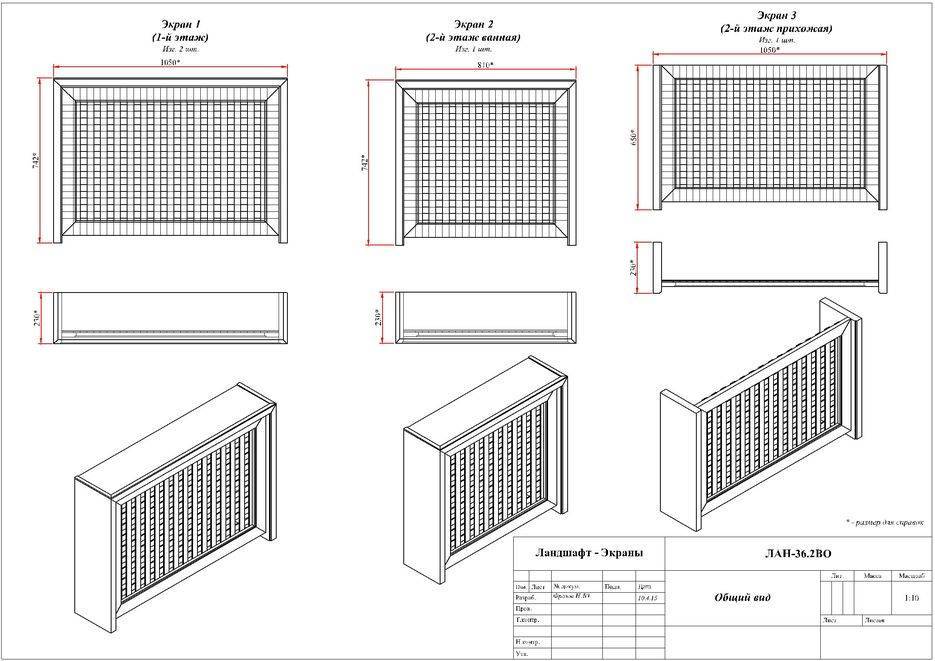

Чертеж установки экрана

• Прикрепите к коробу лицевую панель экрана с помощью небольших гвоздиков. Для улучшения внешнего вида по периметру панели можно закрепить небольшие рейки, создав видимость обрамления ее в рамку.
• Оклейте боковые стороны экрана самоклеющимися обоями, если в этом есть необходимость. Рейки вокруг лицевой панели можно покрыть специальными составами для дерева, дающими подходящий оттенок.

Экран батареи, опирающийся о пол

Затем следует закрепить экран для батареи на стене (если экран просто устанавливается на пол в комнате, этот этап работы для вас не актуален). Сложность в том, что экран должен быть съемным, иначе вы просто не сможете потом помыть батарею либо добраться до вентилей, регулирующих температуру ее нагрева. Поэтому к коробу экрана для батареи с задней стороны вверху необходимо прикрепить два подвеса. Далее, приставьте уже готовый экран к батарее и карандашом отметьте отверстия для сверления. Снимите экран, просверлите отверстия, забейте в них пластиковые дюбеля и вкрутите шурупы. Остается только подвесить экран для батареи, на его постоянное место.

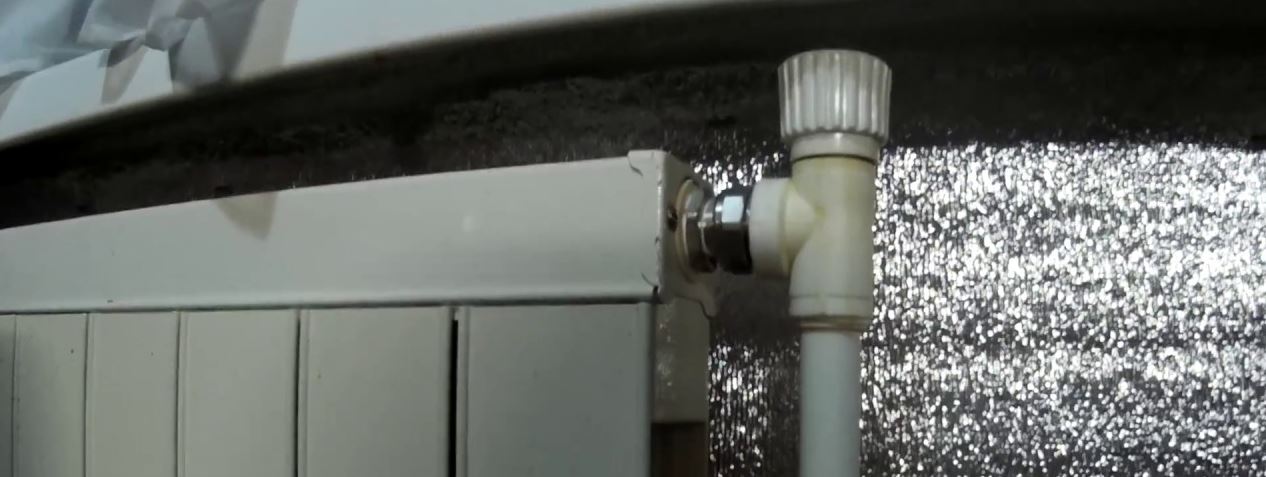

Теплоотражающий экран из фольги

Если вы хотите сделать теплоотражающий экран за батареей, то в точном соответствии с внутренним размером короба экрана, вырежьте из фольгированной подложки прямоугольник. Затем прорежьте в нем отверстия для крюков, выходящих из стены (на них держится батарея) и приклейте получившийся теплоотражающий экран к стене (фольгой наружу).

Повесьте экран на место и убедитесь, что фольга из-под него нигде не выглядывает.

Альтернативный вариант

Декор батареиЕсли возможности приобрести или изготовить экран у вас нет, можно воспользоваться альтернативным вариантом – нанести на батарею рисунок масляными красками.

Оформление батареи в ванной

Не каждая ванная комната имеет отдельные батареи, кроме той, которая выполняет роль полотенцесушителя. Современные изделия достаточно эстетичны. Необходимость декорирования возникает в том случае, если замена батареи давно не производилась, ввиду чего она потеряла внешний вид. Самый простой способ придать отопительному прибору презентабельный внешний вид — это окрашивание. Цвет краски подбираются по цвету помещения. Разумеется, изделие, которое подлежит окраске, тщательно очищается. Впрочем, декупаж в ванной комнате так же уместен.

Пример удачного использования батареи в качестве яркого акцента

Кроме того возможно закрыть батарею в ванной комнате сеткой, которая может исполнять роль системы хранения.

Защитный экран с полками для хранения

Батарею можно спрятать в стильный шкафчик

Или оставить на виду, прикрыв сверху полочкой

Подводя итог, следует отметить, что декорирование батареи отопления – это процесс творческий. Выбирая способ преображения радиаторов отопления главное не перестараться с декоративными элементами, выдержав общий стиль оформления помещения

Важно также учитывать то, что не должно пострадать основное функциональное предназначение радиатора – обогрев помещения в холодное время года

Декорируют как старые чугунные батареи, так и современные изделия из алюминия и биметалла. Последние особенно податливы для нанесения рисунков, поскольку внешнее оформление состоит из плоских пластин, на которые удобно наносить рисунок.

Выбирая окрашивание, следует помнить о том, что для радиаторов отопления производятся специальные краски, которые выдерживают высокие температуры.

Разновидности

Существует несколько разновидностей теплоотражающих экранов:

Обычные изоляторы достаточно эффективны, хотя и не могут тягаться с отражающими экранами

Однако, они имеют важное свойство — теплоизолирующий экран можно отделывать в тон с оформлением всех стен комнаты. Ниша под подоконником не выделяется и не бросается в глаза

Это высоко оценивается многими пользователями, предпочитающими подобные решения всем возможным вариантам.

Эффективность такого экрана намного выше, единственной проблемой может стать внешний вид — фольгированный слой хорошо заметен на стене и сильно выделяется в любом интерьере. Многие владельцы решают эту проблему путем установки короба от пола до подоконника — за его стенкой экран не виден, а теплый воздух аккумулируется и выводится сквозь специально оставленные щели с максимальной температурой и интенсивностью.

Мнение эксперта
Торсунов Павел Максимович
Опытный строитель с 10-летним стажем

Большинство пользователей предпочитает устанавливать обычную теплоизоляцию. Однако, использование отражающих экранов дает гораздо больший эффект, как с точки зрения теплосбережения, так и с позиций экономии топлива. Поэтому, оптимальным и наиболее рациональным выбором следует считать именно фольгированные виды экранов. Решить вопрос с декоративными возможностями материала несложно, а высокие рабочие качества с лихвой компенсируют затраты и усилия на оформление короба.

Изготовление экрана на батарею отопления

Изготовить самостоятельно каркас экрана батареи отопления не представляется сложным, необходимо просто напилить, в размер стенки экрана из ЛДСП и соединить между собой любым способом. Торцы досок нужно оклеить мебельной кромкой, такой же, из которой будет изготавливаться декоративная решетка. Так как глубина экрана для батареи не велика, то материалом для стенок могут послужить обрезки ЛДСП, которые в избытке имеются в цехах по изготовлению мебели. Я соединения выполнил с помощью уголков и мебельных стяжных винтов – конфирмат. На технологии изготовления корпуса экрана для батареи отопления не останавливаюсь, так как здесь нет ничего сложного.

Как-то взглянув на плетенную из лозы корзину, «заболел» идеей сплести решетку на батарею отопления. После анализа доступных материалов, мой выбор пал на мебельную кромку с нанесенным на тыльную сторону термическим клеем. Цветовая гамма широкая, теплостойкая, тонкая, достаточно прочная. Идеальный оказался материал для изготовления своими руками решетки экрана на батарею отопления.

Как переплетена мебельная кромка для решетки экрана хорошо видно на фото.

Для изготовления решетки экрана батареи отопления нужно рассчитать требуемую длину кромки. Делается это очень просто. Измеряется площадь планируемой решетки, определяется, какая длина нужна для сплетения одного квадратного метра, делится площадь решетки на длину кромки, занимающую квадратный метр. Полученный результат умножаете на 1,3. Полученное число и будет требуемая длина кромки.

Пример: у меня размер решетки для экрана составил 0,56 м×0,48 м, площадь равна 0,27 м2. Ширина кромки составляет 0,018 м. Поделим 0,27/0,018=15. Умножим на 1,3. Итого нужно около 20 м. Расчет естественно прикидочный, но достаточно точный для данной задачи. Цена кромки 4 руб. за метр. Еще рублей 20 потрачено на крепежные детали. Итого 100 руб. за решетку!

Крепить кромку к корпусу экрана для батареи отопления можно двумя способами, гвоздиками длиной 8 мм или скобками.

Хотя у меня есть мебельный степлер, я предпочел гвоздики. Выбор обусловил тот факт, что при окончании плетения, чтобы переплет был правильным, приходилось откреплять некоторые концы. Вынимать гвоздики и забивать опять. Скрепки хоть и легко вгонять, но вынимать очень трудоемко. Поэтому, гвоздики лучше не забивать полностью, чтобы потом было легко вынуть. После окончания плетения их легко простучать до полного утопления.

Маленькие гвоздики забивать не так просто, как кажется на первый взгляд. Поэтому, я использовал для держания их до первого удара молотка хирургический инструмент с пугающим названием «Зажим кровоостанавливающий».

Как видите с зажимом забить гвоздик очень просто. Главное, Ваши пальцы будут в безопасности.

Функционально это тот же пинцет, но отличительная особенность в том, что можно удерживать мелкие предметы без использования мышечной силы пальцев. Благодаря наличию трех зубчатых фиксаторов, силу зажима можно ступенчато регулировать. Инструмент незаменим при работе с мелкими деталями. Завернуть в труднодоступном месте винт, или удержать небольшую гайку, продеть шнурок или нитку, да мало ли еще, с этим зажимом без проблем. Если у Вас такого еще нет, советую приобрести в магазинах медтехники.

Для того, чтобы ячейки решетки экрана батареи отопления были все одинакового размера полезно сделать шаблон, представляющий из себя небольшую пластинку из любого материала толщиной, равной ширине отверстий. Я делал плетение кромки таким образом, чтобы получились одинаковые ромбики. Если противоположные концы кромки фиксировать на разных расстояниях, то получится веерное изменение размеров ячеек. Тут есть, где развернуться фантазии. Дело вкуса.

READ Как установить манометр на насосную станцию

По окончанию плетения и утопления гвоздиков, для придания жесткости полученной решетки, следует ее прогреть утюгом при температуре 150-200˚С, прогладив с лицевой стороны. Клей размягчится, и кромки экрана после остывания надежно приклеятся друг к другу, образовав довольно жесткую конструкцию. Этой же кромкой нужно обклеить торцы корпуса экрана для батареи отопления. Процесс очень простой. Прикладываете кромку и проглаживаете горячим утюгом. Выступающие края кромки срезаются легко сапожным ножом. Получившиеся острые углы снимаются мелкой наждачной бумагой.

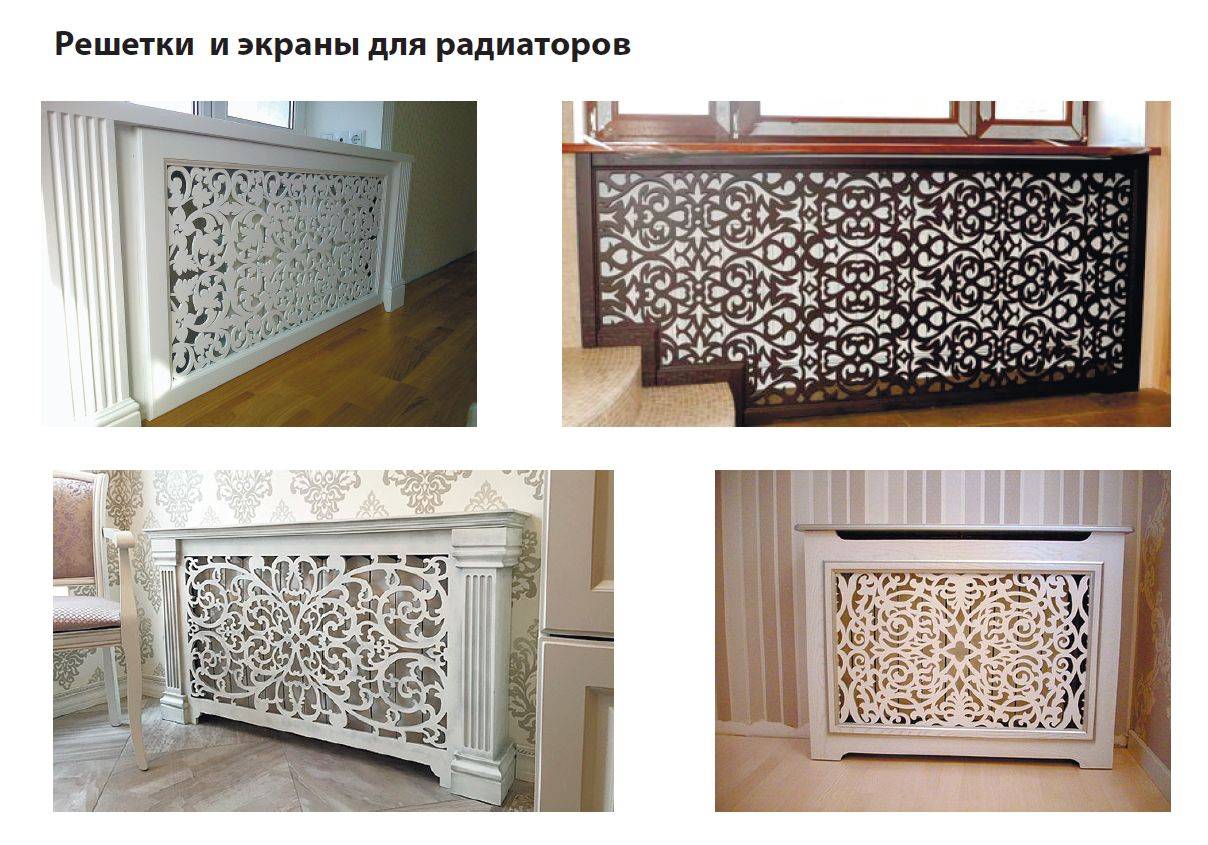

На что смотреть при выборе экрана?

Подбирая решетку на батарею, надо учитывать, что она не только закрывает прибор отопления и успешно выполняет декоративную функцию. Помимо этого она существенно снижает теплоотдачу прибора отопления, установленного в помещении.

В зависимости от свойств модели, теплоотдача может понизиться на 5, 10 или 50%

Поэтому при выборе экрана важно учесть параметры теплоотдачи. А при установке – обеспечить свободный доступ к вентилям радиаторов. Это позволит регулировать температуру отопительного оборудования в начале и в конце сезона, а также сливать воду, если при запуске отопительной системы внутрь попал воздух

Это позволит регулировать температуру отопительного оборудования в начале и в конце сезона, а также сливать воду, если при запуске отопительной системы внутрь попал воздух.

Крепление декоративных решеток должно обеспечивать быстрый, свободный доступ к батареям и коммуникациям. Поскольку нужно регулярно осуществлять техническое обслуживание последних, очищать от загрязнений. Иногда же могут возникнуть аварийные ситуации.

Чтобы в случае аварии экран можно было демонтировать одним движением, он должен быть с открытым торцом. Закрытые короба должны легко сниматься или открываться

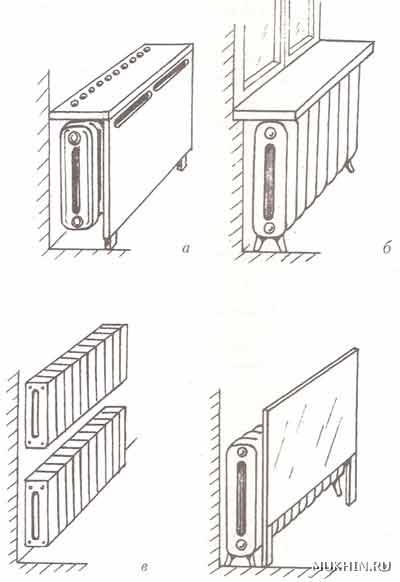

Радиатор любого вида излучает максимальное количество тепла поверхностью верхнего элемента. Поэтому рекомендуется выбирать решетку с небольшой верхней планкой. Это позволит минимизировать потери тепловой энергии.

Накладка-короб закрывает элемент отопления с 4 сторон, затрудняя циркуляцию воздуха. Поэтому изделия этого вида считаются не лучшим вариантом по качеству теплоотдачи.

Выбирая материал для изготовления решетки, необходимо особое внимание обратить на экологичность и безопасность – ведь декоративные экраны подвергаются постоянному температурному воздействию. Поэтому, подозрительно дешевый и некачественный пластик лучше не брать – он может выделять вредные испарения. Поэтому, подозрительно дешевый и некачественный пластик лучше не брать – он может выделять вредные испарения

Поэтому, подозрительно дешевый и некачественный пластик лучше не брать – он может выделять вредные испарения.

Наиболее экологичным материалом считается древесина. Из нее можно сделать уникальный декоративный радиаторный экран своими руками.

Как он греет?

Тепло передается от радиатора в помещение потоком нагретого воздуха — конвекцией — и излучением в инфракрасном (ИК) диапазоне электромагнитного излучения. Соотношение между излучением и конвекцией зависит от температуры горячей воды в системе, условий окружающей среды и конструкции радиатора.

«Гармошка»

Старый «чугунный радиатор» нагревается в основном за счет конвекции осенью или мягкой зимой. При интенсивном отоплении (температура радиатора +50 градусов и более) значительная часть теплового потока в помещении создается за счет инфракрасного излучения. Сегодня такая ситуация кажется абстрактно представимой лишь в некоторых районах, но люди старшего и среднего поколений помнят, что суровой зимой невозможно было дотронуться рукой до радиаторов.

Профилированный алюминий

Хороший экран для радиатора

Современные радиаторы работают аналогичным образом, но способны в определенной степени адаптироваться к внешним условиям. Если циркуляции воздуха в вентиляционных отверстиях что-то препятствует (например, штора), тепловой поток в металлической массе перераспределяется на передние плоские пластины, и радиатор переключается на лучистое тепло. Это достигается путем точного численного моделирования теплоотвода на мощных компьютерах.

Таким образом, становится ясно: фасция радиатора должна не только обеспечивать циркуляцию воздуха, но и отводить инфракрасное излучение наружу. Это достигается двумя способами, см. следующий раздел.

Что касается конвекции, то вывод прост: передняя панель хорошего экрана не должна быть пустой или иметь несколько маленьких отверстий. Хорошим экраном является решетка на верхней части радиатора, довольно редкая и с достаточным пространством над радиатором (см. рисунок справа). Но недостаточно, чтобы обеспечить такую же хорошую теплопередачу, как в обычном открытом пространстве.

Технология изготовления

Перед тем как приступить к изготовлению ограждения для батареи стоит выбрать подходящую конструкцию: навесную или опирающуюся на пол в комнате.

Затем выполняется чертеж, и подбираются инструменты с материалами.

Материалы и инструменты

Для изготовления понадобятся следующие материалы и инструменты:

1. Лист ДСП.
2. Специальная кромка для отделки с клеевым термическим слоем с тыльной стороны.
3. Винты и уголки из металла.
4. Степлер со скобами либо маленькие гвозди с молотком.
5. Утюг.
6. Нож.
7. Наждачная бумага.

Разметка и замеры

Сначала необходимо выполнить разметку расположения на стене и необходимые замеры. Отмечаем места крепления для размещения панели. Делаем простой схематичный чертеж с важными размерами.

Решетка

Из ДСП делаем четыре стенки для каркаса. Можно приобрести уже изготовленные детали. Соединяем стенки между собой с помощью металлических уголков.

Выполняем из кромки решетку и фиксируем ее части на каркасе при помощи маленьких гвоздей и мебельного степлера. Длина кромочного материала рассчитывается по формуле L(длина кромки)=(a (длина изделия)*b(ширина)*1.3)/c(ширина кромки).

Отверстия на решетке должны быть одинакового размера, для этого надо сделать предварительные разметки на каркасе или специальный шаблон. С лицевой стороны решетку надо прогреть утюгом при высокой температуре. В результате этой процедуры разогретый клей соединит элементы решетки в местах пересечения и придаст ей большей жесткости.

Этой же кромкой необходимо выполнить отделку торцевых частей каркаса. Прикладываем кромку к торцу и приглаживаем утюгом. Ножом срезаем выступающие края кромки. Выделяющиеся края шлифуются наждачной бумагой.

Закрепление

Если предполагается расположение экрана вплотную к стене, то его просто вставляем. Если же запланирован подвесной вариант, то надо выполнить еще несколько манипуляций.

• В каркасе делаем выемки в местах состыковки с трубами отопления. Затем декоративное ограждение одевается на трубы с помощью специальных пазов.
• В размеченных местах нужно прикрепить металлические уголки.
• Затем загибаем края уголков на 10 мм вверх и на полученные крючки подвешиваем сделанную панель.

Ограждающий экран – это замечательное решение для разных приборов отопления. Если все сделать правильно и выбрать качественный материал, то можно самостоятельно создать прекрасный элемент декора.

Пошаговое изготовление экрана для батареи своими руками

Для производства простого декоративного экрана в домашних условиях понадобятся:

• Ручная пила или электролобзик;
• Металлическая или деревянная сетка;
• Лист гипсокартона;
• Клей по дереву, для мебели;
• Скобы для строительного степлера, гвозди;
• Саморезы или шурупы;
• Ножки для панели.

Перед изготовлением панели гипсокартон необходимо правильно подготовить, чтобы лист не деформировался и не рассыпался под воздействием тепла. Для этого с внутренней стороны листа нужно прокатить игольчатым валиком, затем нанести на поверхность около двух литров водного раствора ПВА. Эта процедура повысит теплопроводность материала, придав ему прочности. Когда гипсокартон высохнет, его нужно ошкурить и покрасить.

Процедура изготовления экрана выглядит следующим образом:

1. Замеряется радиатор, к его габаритам прибавляется запас по высоте 5 см и по ширине 10 см. По этим размерам нужно вырезать заготовку фронтальной части короба из гипсокартона.
2. Измеряется глубина батареи с запасом 2,5 см, после чего из гипсокартона вырезается две одинаковые заготовки такого размера высотой с фронтальную панель. Если сверху экрана будет крышка, ее нужно сделать на 1,2-1,5 см больше боковин и на 2,5 см шире фронтальной панели.
3. Вдоль заготовки производится срез пилой пол углом в 45 градусов. Отрезок, полученный при спиливании, можно использовать как отделку. В результате, должно получиться четыре одинаковых части для внутренних краев.
4. Сетка экрана изготавливается из металла или деревянных реек. По размеру она должна быть больше внутренней части окна панели, на которое она фиксируется.
5. Все детали собираются воедино, закрепляются ножки-подставки. Можно приобрести готовые регулируемые ножки, или сделать их из гипсокартона. Они размещаются под передним внутренним углом.
6. Крепление к стене лучше делать из резьбовых шпилек в анкерных цангах.
7. Для того чтобы экран не задерживал тепло внутри себя, необходимо к стене за радиатором прикрепить изолирующий материал. С помощью него тепловые лучи будут отражаться от стены и выходить сквозь отверстия в решетке.
