Монтаж дымохода из сэндвич-труб
Сэндвич-трубы представляют собой готовые двустенные конструкции, состоящие из внутренней и наружной трубы с утеплителем между ними. Для уплотнения стыков собираемых элементов используется специальный жаропрочный герметик. Универсальность сэндвич-труб позволяет смонтировать своими руками дымоход любого конструктивного исполнения.
Порядок устройства внутреннего дымохода с горизонтальным выходом из печи следующий:
- Приобретаются необходимые материалы, подготавливается рабочее место. Размечаются и вскрываются проемы для прохода дымовой трубы.
- На дымник печи с помощью специального хомута и герметика устанавливается тройник из нержавеющей стали с краном для слива конденсата. В верхний раструб тройника вставляют дымоход- конвектор.
- Затем в раструб конвектора монтируется шибер для регулировки тяги дымохода. В раструб шибера устанавливается стартовый адаптер (для перехода с одностенной трубы печки на сэндвич-трубу), после которого до нужной отметки собирают необходимое количество сэндвич-труб.
- Все соединения собирают на герметике и фиксируют хомутами. Схема сопряжения такая: внутренняя труба — «по конденсату» (верхняя труба входит в раструб нижней), наружная оболочка — «по дыму» (нижняя входит в раструб верхней).
- Для прохода через перекрытия на дымоход монтируют потолочно-проходной узел с засыпкой в зазоры керамзита. Проходной узел выполняет двойную функцию: фиксация дымовой трубы и предотвращение воздействия высоких температур на строительные конструкции.
- После выхода за пределы кровли на последний сэндвич устанавливается оголовок, примыкание трубы к покрытию крыши герметизируется специальным эластичным элементом.
По окончании работ необходимо провести испытание собранной конструкции – пробную топку печи, чтобы убедиться в герметичности и надежности всех соединений.
Материал
Печные трубы для бани делают из таких материалов:
- кирпич обожженный (силикатный не подходит) — имеет хороший теплообмен с окружающей средой, огнеупорен, под такой дымоход необходима прочная опора;
- керамика — устойчива к высоким температурам, физическому и химическому воздействию, керамические блоки изготавливаются специально для дымоходов.
- черный металл — для предохранения от коррозии его покрывают эмалью, он выдерживает температуру до 500°С, но не подходит для интенсивно работающих бань;
- нержавеющая сталь — отличается прочностью и легкостью, трубу из нее можно устанавливать на печь с толщиной стенок в полкирпича, лучшая марка — AISI 321 (с примесью молибдена), материал надо покупать у проверенного производителя.
Асбоцемент — слишком пористый материал, легко впитывает конденсат, который, соединяясь с сажей, разрушает трубу, она может лопнуть. Чтобы этого избежать, ее необходимо утеплить и обложить кирпичной кладкой. В парилке не используют дымоходы с оцинкованным наружным кожухом, т.к. этот материал при нагревании выделяет вредные вещества.
Высокую пожароопасность имеют деревянные части крыши и кровля из горючих материалов. Трубу располагают от них на расстоянии 15 и 30 см соответственно и изолируют эти элементы конструкции кровельной сталью, гибким листовым асбестом.
Технические требования

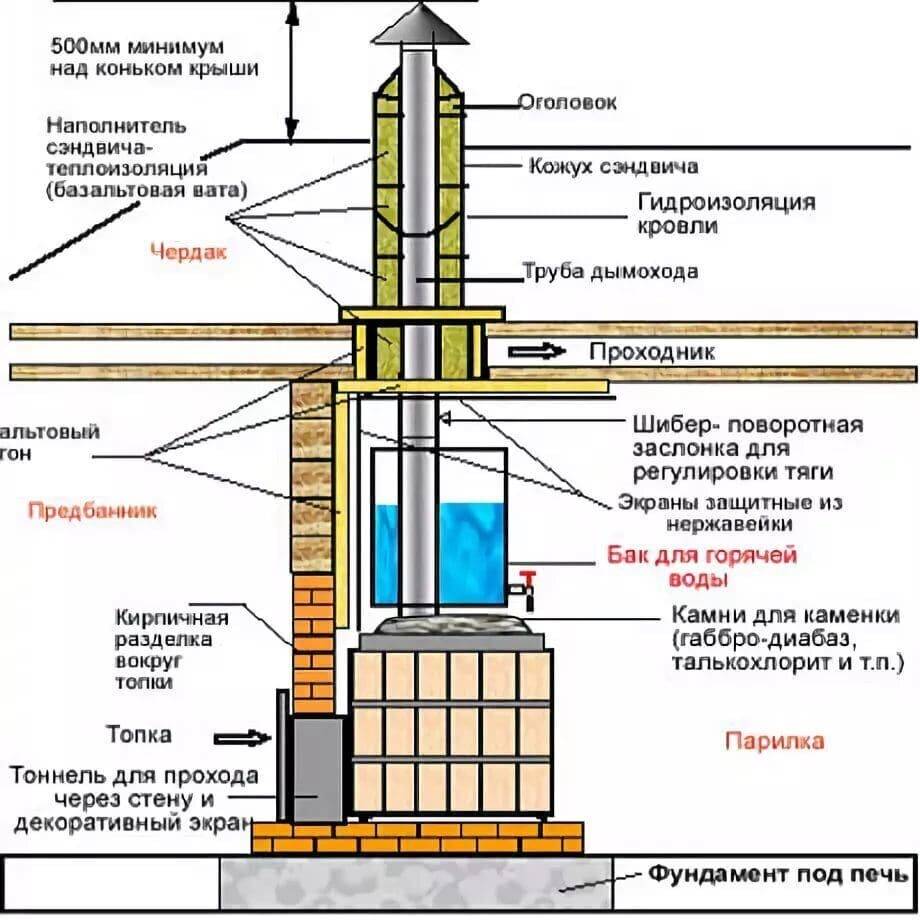

Устройство дымохода в бане планируют до начала строительства. На схеме печь в парилке располагают так, чтобы труба, выходящая на кровлю, была помещена как можно ближе к коньку или к наружной стене. Каналы с горизонтальными участками более 1 м не способствуют хорошей тяге. Легкие печи оборудуют насадными трубами, а большие — отдельно стоящими массивными коренными.
Основные требования к размерам дымохода такие:
- Диаметр канала. Выбирают в зависимости от тепловой мощности печи. Минимальный размер — 150 мм, а если печь кирпичная, проходное сечение трубы должно быть не меньше площади 1 кирпича (25х12 см). Площадь сечения канала для электропечей — от 8 см² на 1 кВт. Если канал слишком большой, поднимающийся дым будет быстро остывать и вызывать образование конденсата, а узкий канал не сможет создать необходимую тягу.
- Высота внутреннего дымохода для хорошей тяги должна составлять не меньше 5 м (от пода печи до верхнего края) и располагаться на кровле ближе к коньку. Если это расстояние меньше 1,5 м, труба должна быть на 50 см выше конька. Для плоских крыш оптимальная высота трубы — 1,2 м. Конструкцию выше 1,5 м необходимо дополнительно фиксировать растяжками.
- Толщина. Стенки должны обеспечить медленное остывание.дымохода. Для внутренней конструкции их толщина должна составлять не меньше 12 см, а для наружной — 38-40 см.
Долго держат тепло каналы из керамики или кирпича. Меньше других покрывается изморосью сэндвич, представляющий собой конструкцию из вложенных одна в другую двух труб с термоизоляцией между ними. Для бани ее слой из керамзита или базальтовой ваты должен быть не меньше 50 мм.
Важно, чтобы внутренняя поверхность канала была гладкой, не пористой. Это обеспечивает тягу и не позволяет накапливаться саже на стенках в больших количествах. Неровности задерживают движение дыма, поэтому лучше, если внутренняя часть имеет круглое сечение
Неровности задерживают движение дыма, поэтому лучше, если внутренняя часть имеет круглое сечение.
Как избежать проблем
Даже если установка дымохода выполнена грамотно и эксплуатируется он по всем правилам, могут появиться проблемы, самая главная из которых – засорение трубы.
Вместе с дымом через нее выходят сажа, копоть, крупицы пепла. Часть из них постепенно оседает на внутренней поверхности трубы, уменьшая ее диаметр и снижая тягу.
Если с этим не бороться, то со временем снизится теплоотдача печи, нагрузка на дымоход будет расти, что может привести к его преждевременному износу. Кроме того, образовавшийся толстый слой сажи может воспламениться и стать причиной пожара.
Определить засорение трубы можно по следующим признакам:
- Цвет дыма. При нормально работающем дымоходе он прозрачен, если же появились темные клубы – пора чистить дымоход.
- Цвет пламени. Его язык» должны иметь светло-оранжевую, а не ярко-красную окраску.
Разновидности печных труб для бани
Конструкция печной трубы достаточно проста. Однако, эта простота кажущаяся — специфика использования дымохода в бане имеет существенные отличия от других помещений — высокая влажность, другие температурные режимы, теснота и ограниченность пространства налагают серьезные ограничения на многие конструкционные варианты.
Мнение эксперта
Левин Дмитрий Константинович
Эксперт по столярным инструментам
На практике встречаются трубы разного вида и размера. Все они рассчитаны на работу в определенных условиях и с печами того или иного типа.
Классификация печных труб разделяет их по двум основным признакам:
Эти группы обладают массой особенностей, поэтому, необходимо рассмотреть их подробнее.
Особенности сборки
Существует две методики сбора элементов дымоотводящей системы. Они отличаются размещением нижних и верхних частей.
Для одностенных дымоотводов при сборке «по конденсату» верхний торец вставляется в нижний. Для сэндвич-утепленных конструкций это правило действует для внутренней сборки. Наружная часть при этом собирается «по дыму».
Игнорирование образования влаги приводит к плачевным последствиям. Конденсат, смешиваясь с сажей, образует кислоты, которые разъедают поверхность трубы.
Виды монтажа
Установка может происходить на кронштейнах через стену или по прямой через крышу.
В первом случае вся система выносится в стену, а затем поднимается, примыкая к бане, но не проходя сквозь нее. Это смотрится более эстетично, при этом есть следующие плюсы:
- не задействуется свободное пространство парной;
- нет риска обжечься о сталь или камень;
- меньше вероятность возникновения пожара;
- проще – не надо делать отверстие через весь чердак.
- случаи задымления обнаружить легче, а также отследить общее состояние.
- увеличиваются потери тепла, так как фактически сразу пар попадает наружу;
- сам монтаж сложнее из-за необходимости соблюдения размеров стыковки отверстия в стене и частей изделия;
- нагрев трубы больше в силу того, что газы отходят в горизонтальном направлении. При таком расположении увеличивается сопротивление топочных газов при движении по каналу;
- по количеству элементов данный вариант дороже на 10%, чем обычный.
При монтаже дымоотводящих систем по прямой через крышу дымоход располагается прямо, без изгибов, он отходит от котла и направляется вверх, где пересекает потолок и выходит с обратной стороны кровли. Достоинства такого подключения:
- Устойчивая тяга за счет расположения дымовой трубы ближе к коньку крыши.
- Сборник для конденсата находится в тепле, поэтому его прочистной карман сухой и чистый. Это продлевает срок службы.
- Не образуются мостики холода в стенах, теплоизоляция не нарушается.
- Устойчивость дымоотводящего канала выше за счет креплений к кровле. Сами крепежи можно выбрать дешевле, чем для варианта на фасаде.
- Эстетичность сооружения не портится боковыми выводами дыма.
- На улице находится лишь малая часть конструкции, которая портится со временем от снега и дождя. Осмотреть и очистить большую часть можно, не покидая здания.
- Можно использовать неутепленные части дымоотвода, которые находятся внутри бани.
- Данный вариант проще и дешевле в монтаже на 10%, чем при выводе через стену.
- Дымовые газы идут вверх, нет препятствия для их выхода. Нагрев меньше, чем при горизонтальном соединении, так как сопротивление потокам дыма минимально.
При этом есть и слабые стороны:
- Вероятность «пропустить» возникновение пожара выше, так как задымление возникает в перекрытиях, которые находятся на чердаке и на крыше, и их элементарно не видно вплоть до появления огня.
- Потери тепла через крышу. Герметичность восстанавливается при обустройстве гидроизоляции до проведения покрытия.
- Уменьшение полезной площади, так как по требованиям безопасности вокруг печной трубы для бани ничего не должно быть.
- Увеличение расходов на изменение крыши и потолка парной, в частности, после окончания чистовой отделки.
- При повреждении целостности дымоотводящей конструкции происходит задымление бани.
- Подтеки конденсата и накапливаемая сажа портят внешний вид крыши.
- Возможны ожоги от нагретых частей при нештатных ситуациях.
При принятии решения о способе монтажа требуется учесть следующие нюансы:
- размеры постройки – если очень маленькие, то логично сделать выносную конструкцию;
- парилка строится с нуля или в старом помещении – в первом случае можно сразу продумать вопрос изоляции;
- нужно ли отапливать соседние комнаты.
Вопросы и ответы
У неопытных пользователей всегда возникает масса вопросов относительно параметров или устройства дымохода. Ответить на все вопросы невозможно, но самые частые из них можно осветить заранее, не дожидаясь их возникновения:
Что лучше, труба круглого или прямоугольного сечения?
Принято считать, что трубы круглого сечения лучше — при прохождении дымовых газов возникает меньшее сопротивление. Однако, для банной печи разница невелика и не может учитываться как принципиальный показатель.
Насколько удобен готовые узел прохода трубы сквозь перекрытие/стену?
Это вполне функциональный и эффективный узел, который обладает всеми необходимыми качествами и возможностями. Единственным его недостатком можно считать цену, но возможность сэкономить время иногда стоит дороже.
С какого участка начинается сэндвич-труба?
Внутренняя часть дымохода всегда одноконтурная. Сэндвич устанавливают сразу после монтажа первого узла прохода (стенового или потолочного). Внутри бани его монтировать нельзя, это может вызвать тепловые деформации и ослабление участков соединения секций.
Чем герметизируют соединения секций?
В продаже есть масса разновидностей печных жаростойких герметиков. Выбирают наиболее подходящий состав и используют при сборке трубы.
Можно ли увеличить высоту трубы над кровлей бани?
Можно, если внешние условия тому не препятствуют. Как правило, проблемой становятся шквалистые порывы ветра. Если в регионе таковых не наблюдается, высоту можно увеличить. Однако, слишком усердствовать не следует — повысится тяга, и дрова будут слишком быстро прогорать, не отдавая ожидаемого количества тепловой энергии.
Выбор материала для дымохода
Печная труба в парильне может быть изготовлена из различных материалов, однако наиболее целесообразно остановить свой выбор на изделиях из нержавеющей стали. Важные характеристики, которые позволили дымоходам из нержавейки получить широкое распространение:
- Устойчивость к воздействию высокой температуры;
- Элементы конструкции имеют небольшой вес, что упрощает монтаж своими руками;
- Стойкость к образованию конденсата;
- Устойчивость к воздействию агрессивной среды (различных кислот, входящих в состав угарного газа);
- Хорошая тяга, благодаря идеально круглому сечению;
- Отсутствие скоплений сажи на внутренних стенках дымоотвода;
- Простота в эксплуатации;
- Доступная стоимость.
Дымоход для бани из нержавейки
Установка асбестоцементных труб нежелательна, так как они не соответствуют нормам пожарной безопасности для бани. Под воздействием высокой температуры они могут разрушиться и спровоцировать тем самым пожар в помещении. Выходит сомнительная экономия с риском для здоровья.
Керамический дымоход – это надежная и долговечная конструкция, что выдерживает температуру до 600 градусов, однако для бани он не подходит. Это связано со слишком большим весом устройства, который сможет выдержать лишь капитальная постройка.
Нержавейка – лучший выбор материала для дымоотвода бани. Надежность, долговечность, простота монтажа своими руками – это ее главные козыри.

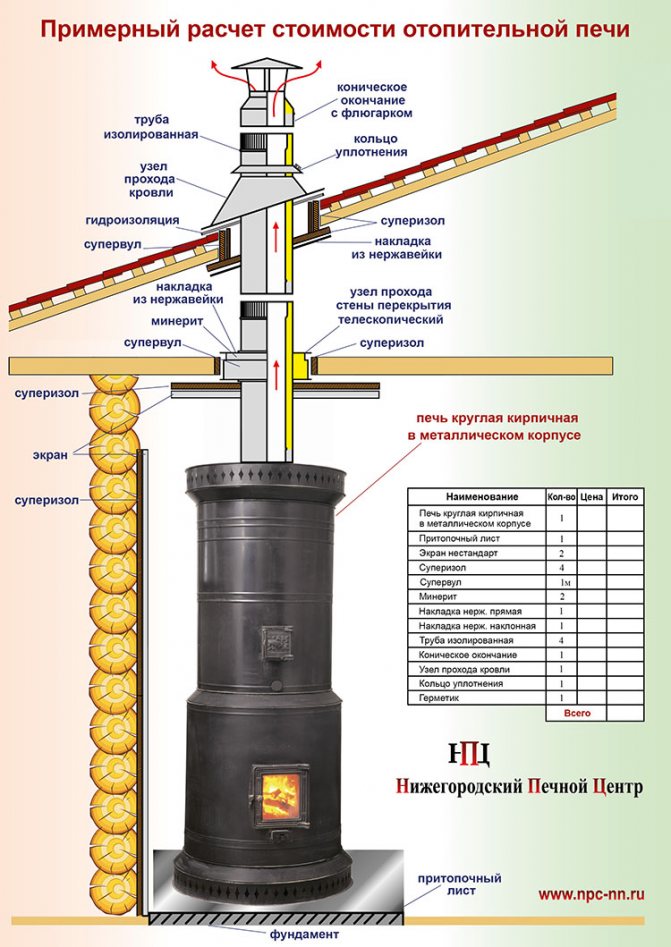

Установка трубы в бане через потолок и крышу на железную печку. Как вывести трубу в бане через потолок и крышу: подробная инструкция с чертежами и проектами
Один из главных вопросов, с которым придется столкнуться при строительстве бани — это проведение дымоходного канала через крышу согласно стандартным требованиям пожарной безопасности.
Легкомысленное отношение к его решению недопустимо: ведь на кону безопасность не только вашей жизни, но также друзей и близких — всех тех, кто будет посещать баню в надежде выйти из нее другим человеком.
Как же вывести трубу в своей бане через потолок и крышу правильно? Предлагаем вам подробную инструкцию, в которой отражены все нюансы этого важного процесса
Составляем проект
Проход трубы в бане должен осуществляться в строгом соответствии с вашим проектом. А вот уже при его составлении без знания основных нормативных требований СНиП по баням и саунам не обойтись. Поэтому информация ниже лишней точно не будет:
- минимальное расстояние, на котором должна проходить труба — 0,35 метра от конструкций из легко воспламеняющихся материалов и 0,25 метра — из трудно воспламеняющихся;
- полученный зазор следует заполнять невосприимчивыми к огню материалами — так можно значительно уменьшить потери тепла;
- проход трубы через потолок осуществляется без стыков, максимальная длина — 1 метр;
- не следует осуществлять жесткую фиксацию дымохода — под воздействием повышенных температур возможны колебания трубы и ее деформации, что грозит утечкой.
Все эти моменты обязательно должны быть отражены в проекте. В целом, его составление не должно вызвать трудности, так как в Сети хватает уже готовых вариантов, которые с минимальными изменениями можно использовать и для своего помещения.
Если есть возможность проконсультироваться со специалистами, то сделайте это: это поможет вам предупредить появление некоторых ошибок в проекте.
Если вы делаете печь для бани своими руками, то предусмотрите резервуар для воды: это поможет сохранить тепло и защитит от утечки дыма.
Делаем разметку
Для успешного выполнения разметки вам понадобится строительный обвес. Здесь нет ничего сложного: определитесь с местом отвода трубы непосредственно от печи и с его помощью отметьте этот участок.
Монтаж дымохода из сэндвич труб
Необходимые инструменты и материалы
Рассмотрим, как установить сэндвич трубу в бане своими силами и что для этого потребуется. Список необходимых материалов и инструментов выглядит так:
- в первую очередь сами трубы в ранее определенном количестве;
- элементы для обустройства перехода через потолок и крышу: проходной узел и кровельный фартук. Эти элементы можно приобрести или изготовить самостоятельно;
Элементы для перехода через крышу
теплоизолятор, в качестве которого может быть применена базальтовая вата или керамзит;
Наиболее популярный утеплитель – базальтовая вата
тройники, переходники. При обустройстве изгибов трубопровода;
Следует помнить, что для обеспечения тяги длина горизонтального участка дымоходного канала не должна быть более 1 м.
- хомуты для стяжки стыков труб и крепления трубопровода к стене. Крепежные элементы рекомендуется располагать через 1,5 м или в местах разветвления труб. Для повышения устойчивости стыков применяются жаропрочные герметики;
- окончанием дымохода является оголовок, предотвращающий попадание осадков;
Набор сэндвич элементов для сборки дымохода
инструменты: лобзик, дрель, шуруповерт, стамеска, отвертка, строительный уровень, рулетка.
Этапы установки дымохода
Установка сэндвич трубы в бане начинается с подготовки и обустройства проходных отверстий. Для этого в потолке и крыше выпиливаются отверстия размером на 20-30 см больше, чем внешний диаметр трубы. При необходимости выставляются дополнительные балки, поддерживающие потолок или крышу.
В потолок и внутреннюю часть крыши устанавливаются проходные узлы. Свободное пространство заполняется теплоизолятором. Такие параметры утверждены правилами пожарной безопасности дымоходов.
Правильно подготовленные переходы
Далее производится сборка дымохода. При этом следует руководствоваться правилами:
- начинается сборка с выхода из печи. Для более быстрого прогрева парного помещения рекомендуется первой устанавливать обычную трубу, а сэндвич трубы начинать подсоединять за 25-30 см до потолка;
Рекомендованное расположение труб
- в проходах между потолком и крышей не должно быть стыков труб. Если этим правилом пренебречь, то в случае деформации или повреждения стыка найти его будет достаточно сложно;
- собирать сэндвич трубы рекомендуется «по дыму». Сборка «по конденсату» приемлема только для дымоходов с небольшими температурами;
Способы сборки сэндвич труб
- места стыков труб обрабатываются герметиком и фиксируются хомутами;
Обустройство стыков труб
- наружу труба выводится в ранее рассчитанном размере. Отклонение от чертежа даже на несколько сантиметров может привести к ухудшению тяги;
Вывод трубы
на крыше в обязательном порядке устанавливается фартук, препятствующий попаданию осадков внутрь бани.
Сэндвич трубы, благодаря своему небольшому весу и конструкции, значительно облегчают монтаж дымохода. Поэтому, руководствуясь простыми правилами, все работы можно провести самостоятельно. Также рекомендуем ознакомиться с предложенным видео.
Условия для нормальной работы дымохода
Обустраивая печь в бане, самое пристальное внимание обращают на монтаж дымохода. Дым – продукт горения топлива (дров), содержащий угарный газ, вызывающий отравление человека (до летального исхода) нужно правильно отводить за пределы помещения
Для этого устанавливают дымоход для печи – вертикальное трубное устройство, отводящее продукты горения в атмосферу, действие которого основано на тяге из-за перепада давлений. Проектирование, монтирование печных трубы и дымоходов делают по Строительным нормам (СНиП 41-01-2003), действующим в России.
- Воздуховоды выполняют из материалов, не подверженных коррозии, имеющих защитное покрытие.
- Дымовой канал не прикасается к коммуникациям, в местах проводки через стены, кровлю изолируется термостойкими изоляционными материалами. Нагрев строительных конструкций рядом с трубой не более 50 °C.
- Просветы между внешними стенками дымопровода и обрешетками, стропилами, стеной, кровлей делают не меньше 13 см.
- Идет строго вертикально. Отсутствуют горизонтальные участки. В перекрытиях не допустимы соединения частей дымоотвода.
- Площадь сечения дымопровода не меньше размера патрубка котла. На входе давление превышает 5Па.
Типы печных дымоотводов
Дымоходы для бань отличаются:
- по материалу изготовления;
- по конструкционным особенностям и по месту установки.
На протяжении многих лет дымоходы для банной печи традиционно делали из обожженных кирпичей. Сейчас все большую популярность стали приобретать металлические изделия.

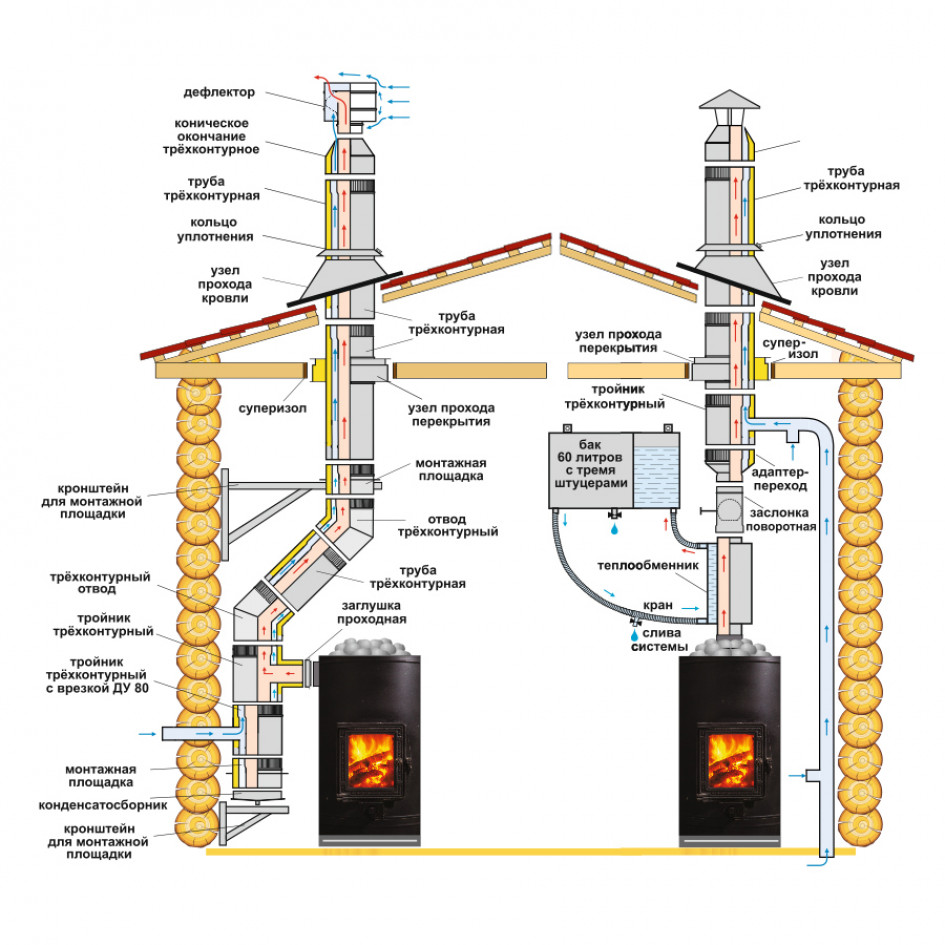

По месту расположения и конструкционному решению они бывают двух видов:
- дымоходами, установленными внутри помещения и проходящими через потолочное перекрытие и кровлю;
- конструкциями, выведенными через стену и поднимающимися по ней снаружи строения (прочитайте: “Как сделать дымоход в бане через стену – варианты устройства”).
Классификация дымоходов
После выполнения расчетной части нужно определиться с видом банного дымохода. Он может быть внутренним или внешним, у каждого из них есть свои достоинства и недостатки.
- Внешний проще смонтировать и закрепить, у него намного ниже пожароопасность. Однако теплопотери у такого дымохода будут весьма существенны.
- Внутренний дымоход все свое тепло отдает помещению, но его монтаж сложнее (нужно проходить через потолочные перекрытия и крышу). Самый главный его недостаток – повышенная пожароопасность.
Но в принципе, все недостатки сводятся к минимуму при использовании в процессе монтажа негорючих материалов и качественной изоляции.
Материалы для дымоходных труб
В качестве материала для изготовления дымовых труб обычно применяют кирпич, металл и керамику.
Сравнительные характеристики:
| Наименование | Достоинства | Недостатки |
| Кирпич | возможность встраивания в массив стены, дополнительное излучение тепла в прилегающие помещения; | требуются каменщики высокой квалификации, прямоугольное сечение и шершавые стенки создают дополнительное сопротивление движению дымовых газов и способствуют засорению сажей; |
| Стальные трубы (черные) | низкая цена, простота сборки, удовлетворительные весовые характеристики, пожаробезопасность | малый срок службы, подверженность коррозии, необходимость тепловой изоляции для предотвращения образования конденсата; |
| Стальные трубы с нержавеющим покрытием | низкая цена, простота сборки, удовлетворительные весовые характеристики, пожаробезопасность | высокая цена, необходимость тепловой изоляции для предотвращения образования конденсата; |
| Керамика | долговечность, эстетичный внешний вид, отсутствие конденсата | большой вес, высокая цена, потребность в квалифицированных специалистах; |
| Сэндвич-трубы | малый вес, компактность, удобство и простота монтажа, устойчивость к воздействию высоких температур и агрессивной среды | высокая цена |
Очевидно, что дымоход из сэндвич-труб наиболее предпочтителен, единственное, за что его «ругают» (кроме цены) – срок эксплуатации в 15 лет, который намного ниже, чем у кирпичного.
Минимальная высота дымохода в бане. Комбинированный вариант
Внешняя или внутренняя труба для бани – какую выбрать, подскажут размеры и планировка отапливаемых помещений, а также личные требования к пожарной безопасности, экономии топлива, простоте монтажа.
Если не хочется трогать крышу, но есть желание установить в бане самоварный бак, можно использовать комбинированную конструкцию, когда труба поднимается вверх почти до потолка, а затем уходит на улицу через стену. Но высота потолка должна быть достаточной для такого манёвра – от него до горизонтальной части трубы необходимо оставить противопожарное расстояние.
Выбор материала для изготовления дымохода
Дымовые трубы изготавливают из самых разных материалов от традиционного кирпича до жаропрочного стекла и керамики. Выбирают их, исходя из практичности, финансовых возможностей, требований к пожарной безопасности, внешнего вида и множества других факторов. Например, решая, какую трубу лучше поставить на железную печь в бане, вряд ли будет логично рассматривать тяжёлый кирпичный дымоход. Хотя и такой вариант возможен. Поэтому стоит детально изучить все существующие виды дымовых труб, их плюсы и минусы.
Кирпич
Кирпичный дымоход отличается прекрасной теплоёмкостью – он долго остаётся горячим после окончания топки, отдавая тепло в окружающее пространство. В то же время внешняя поверхность трубы нагревается не настолько сильно, чтобы вызвать возгорание примыкающих к ней конструкций. Также можно отметить безопасность для здоровья (при нагревании кирпич не выделяет вредных веществ) и внешнюю привлекательность такой трубы.
Тем не менее, сегодня этот материал не так популярен, как раньше, когда выбор дымоходов был невелик. У кирпичных труб по сравнению с ними находится немало минусов.
- Большой вес. Кирпичная кладка обладает внушительной массой, поэтому для такого дымохода требуется устройство прочного бетонного основания, заглублённого в грунт.
- Несовместимость с современными металлическими печами. Кирпичную трубу нельзя ставить на печь, её выкладывают отдельно и соединяют с топкой отводной трубой.
