Требования к дымоходам для газовых колонок

Измерение и маркировка

Перед началом монтажа дымохода для газовой колонки необходимо провести измерения и маркировку, чтобы определить оптимальное расположение и направление дымохода. Этот процесс состоит из нескольких шагов:

1. Измерьте расстояние от газовой колонки до стены. С помощью измерительной ленты определите расстояние от задней стороны газовой колонки до стены, на которой будет установлен дымоход. Учтите, что должно быть достаточное пространство для прохождения дымохода, а также для обеспечения безопасности работы оборудования.
2. Определите требуемую высоту дымохода. Проверьте местные нормы и правила размещения дымохода для газовых колонок. Обычно требуется, чтобы верх дымохода был на определенной высоте над окружающими постройками и конструкциями. Убедитесь, что выбранное место для установки дымохода соответствует этим требованиям.
3. Маркируйте место установки дымохода. Используя маркер или карандаш, отметьте на стене место, где будет установлен дымоход. Обычно это место выбирается вблизи газовой колонки и находится на определенном расстоянии от пола и потолка.

Важно заранее продумать и выполнить правильную маркировку места установки дымохода, чтобы избежать ошибок и проблем в процессе монтажа. Однако, перед началом работ, рекомендуется проконсультироваться с профессионалами, чтобы убедиться, что ваш дымоход будет установлен в соответствии с требованиями безопасности и нормами

Отступы по противопожарной безопасности.

Колонку можно крепить только к той стене, которая отделана негорючими материалами. Этого требуют правила стандартов. При невозможности соблюдения данной меры в деревянной постройке прокладывают специальную перегородку между стеной и колонкой.

Внимание! Конструкция из асбеста образуют пыль, вредную для здоровья, поэтому их применять нельзя в домах, а в котельных данный вариант допустим. Материал под колонкой, обеспечивающий защиту от огня, должен быть больше прибора на десять сантиметров по бокам, на семьдесят сантиметров сверху

Материал под колонкой, обеспечивающий защиту от огня, должен быть больше прибора на десять сантиметров по бокам, на семьдесят сантиметров сверху.

Требования к отступам от стенок, мебели и т.д.:

1.с боков на 15 сантиметров.

2.с нижней стороны на 30 сантиметров.

3.от верхней части на 45 сантиметров.

4.спереди отступ должен быть свыше метра.

5.газовая плита и удаление прибора по горизонтали имеют расстояние в десять сантиметров.

6.до дымоходного отверстия по вертикали равно трем метрам.

Внимание! Колонку не следует близко устанавливать к плите, так как выделяемые жиры со временем покроют корпус прибора

Ограничения при подключении

Требования к дымоходам при подключении газовых колонок

При установке газовой колонки необходимо учитывать требования к дымоходам. Для безопасной эксплуатации колонки необходимо обеспечить плавный выход продуктов сгорания через дымоход.

Одно из ограничений при подключении газовой колонки к дымоходу – это запрет на подключение колонки к дымоходу, который используется для удаления отходов от древесины или угля. Это объясняется тем, что сажа и накипь, образующиеся при сгорании этих видов топлива, могут забивать дымоход, повышая вероятность возникновения пожара или отравления газами.

Расположение дымоходов

Еще одно ограничение при подключении дымоходов – это расстояние между дымоходами и окнами, дверями и вентиляционными отверстиями в помещении. Для газовых колонок дымоход должен находиться не ближе 1 метра от окон и дверей и не ближе 2 метров от вентиляционных отверстий.

Для обеспечения безопасной эксплуатации газовой колонки необходимо также учитывать высоту расположения дымохода. Он должен иметь высоту не менее 4 метров от уровня земли и находиться не ближе 0,5 метров к краю крыши здания.

• Выводы: ограничения при подключении газовых колонок к дымоходам.
• Требования: обеспечение безопасности эксплуатации газовых колонок.
• Ограничения: запрет на подключение к дымоходу от древесины или угля, требование к расположению дымоходов.

Установка дымоотвода и нюансы

Монтаж дымоотвода в отдельном доме или квартире может быть выполнен собственными силами или с привлечением специалистов. Учитывая специфику работы, при отсутствии профильного образования или навыков лучше обратиться за помощью к профессионалам.

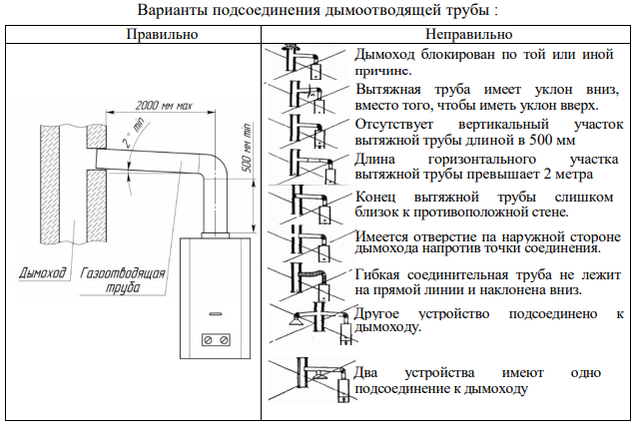

Схема подсоединения обычного дымоотвода к газовой колонке

Однако вне зависимости от того, кто будет ответственен за процесс важно знать несколько нюансов, на которые необходимо обратить особое внимание:

• перед началом работы необходимо провести анализ общего состояния помещения, в котором будет осуществляться установка самой колонки и непосредственно выводиться дымоход;
• в зависимости от выбранной газовой колонки подобрать вид дымохода и комплектующие элементы;
• рассчитать параметры расположения и крепления коллектора таким образом, чтобы его длина была не менее 4 метров;
• диаметр дымоотводной трубы должен быть не менее 130 мм;
• оборудование для газового нагревания воды и комплектующие элементы к нему должны быть подобраны в зависимости от климатических условий местности и ее сезонных особенностей;
• дымоотвод должен возвышаться над крайней точкой крыши выше 1 метра.

Важно помнить при установке всех элементов системы в частном доме или квартире о существующих общих нормах пожарной безопасности.
Необходимо тщательно следить за тем, чтобы во время крепления трубы не было никаких провисаний, а также исключить возможные его проявления впоследствии во время эксплуатации

Принцип работы и устройство

Дымоход для колонки имеет простую конструкцию и следующий принцип работы:

• Внешне устройство имеет вид трубы, которая герметична.
• Дымоход соединяется с колонкой и второй частью выходит на улицу или в специальную шахту. Как правило в квартирах газовая установка используется для индивидуального отопления, поэтому по всем требованиям дымоход должен выходить на улицу.
• В процессе горения воздух забирается из камеры и выводится на улицу. В свою очередь, чистый воздух, попадая в трубу, делает горение непрерывным, благодаря чему вода нагревается очень быстро.

Устройство может быть с открытой и закрытой камерой. При открытом типе воздух естественным путем затягивается в трубу. В закрытых типах необходимо устанавливать специальную турбину.

Устройство очень простое, однако требует соблюдения всех рекомендаций по монтажу

Какие трубы нужны для устройства вентиляции?

Прежде всего, следует разобраться, где именно будет находиться газовая колонка. Оборудование, работающее на газе, запрещено устанавливать в жилых помещениях типа спальни или гостиной. В основном колонки или котлы размещают на кухне, в ванной комнате либо прихожей, если они соответствуют противопожарным нормативам.

Вентиляция для газовой колонки в квартире или доме устраивается с помощью труб:

• стальных на фитингах;
• гибких гофрированных;
• коаксиальных.

При выборе вытяжной трубы для устройства вентиляции необходимо иметь ввиду, что подобные изделия производят с разными диаметрами:

• 11 см и 13 см – стандартные размеры;
• 9 см и меньше – для устройств мощностью менее 19 кВт, которые работают для одной водозаборной точки;
• больше 13 см – для приборов мощностью более 21 кВт.

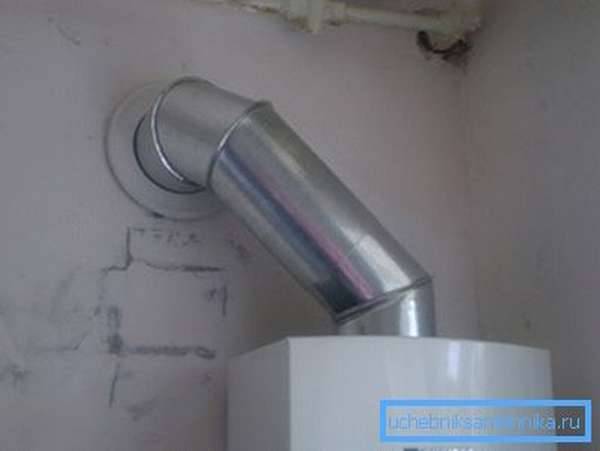

Вытяжную трубу можно устанавливать с поворотом на 90°C. Для этого следует приобрести специальное колено, но такой вариант имеет существенный недостаток – он уменьшает силу тяги.

При выборе материала вытяжной трубы следует опираться на обязательные требования, которые к ним предъявляются:

• достаточная гладкость внутренних стенок, чтоб сажа на них не оседала; высокая шероховатость создает условия для постепенного накапливания золы и сажи, что приводит к сужению трубного отверстия;
• стойкость труб к воздействию высокой температуры и ядовитых химических соединений.

На рынке имеются трубы разного качества и цены:

1. Алюминиевые – имеют легкий вес и недорого стоят, однако быстро прогорают, особенно в условиях высокой температуры.
2. Из оцинкованной стали – дает защиту от коррозии, обладает доступной ценой, но при ее работе с высокотемпературными режимами могут выделяться вредные вещества.

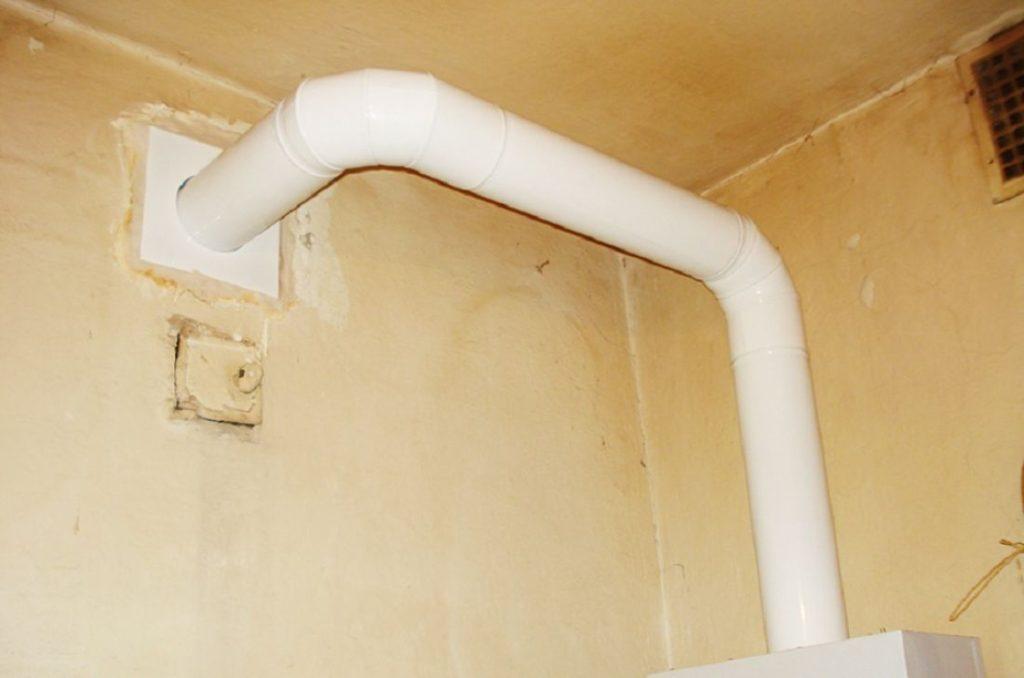

3. Сталь с эмалированным покрытием – обладает стойкостью к высоким температурным режимам, хорошей гладкостью внутренних стенок, но стоит недешево.
4. Нержавеющая сталь является лучшим выбором для устройства вытяжки. Она отличается долгим сроком службы, высокой гладкостью, устойчивостью к воздействию химии и высокой температуры.

Дымоходы коаксиального типа представляют собой две трубы, вставленные одна в другую. Внутренний элемент необходим для вывода дыма, а наружный для подачи воздуха к горелке. Лучше отдать предпочтение качественному металлическому коаксиальному дымоходу, который сможет прослужить много лет, чем его дешевому пластиковому аналогу.

Нормативные требования

Дымовая труба должна быть строго вертикальной и иметь у основания съемный патрубок или карман глубиной 250 мм с дверкой для чистки сажи. При необходимости обхода существующих препятствий допускается отклонение до 30° от вертикали, при этом площадь сечения сохраняется, а вынос не должен превышать 1 м.

Высота дымохода является ключевым фактором для создания хорошей тяги. Именно она является решающей в вопросе качественного удаления продуктов сгорания. Высота дымовой трубы должна определяться в соответствии со схемой, приведенной в СП 42-101-2003 (приложение Г).

Если поблизости есть более высокие здания или деревья, то необходимо дополнительно проверить высоту зоны ветрового подпора и при необходимости увеличить высоту дымоотводящей трубы. В любом случае возвышение над прилегающей частью кровли должно быть не менее 50 см, а при совмещенной (плоской)  кровле – не менее 200 см.

После завершения установки обязательно проверяется герметичность дымоотводящего трубопровода и наличие тяги. Во избежание опасности исчезновения тяги в результате обмерзания оголовка или его перекрывания посторонними предметами запрещается использовать насадки на дымовых трубах в виде зонтов, дефлекторов и т.д.

Вентиляция, проводимая в стене либо перегородке, обязательно должна быть изолирована негорючим материалом. Каждое отопительное устройство должно быть снабжено отдельной дымоотводной трубой.

Бывают ситуации, когда в виде исключения к одной вытяжной трубе могут подсоединяться два устройства, в частности:

• Два отопительных газовых котла, расположенных на одном этаже.
• Две газовые колонки, в том случае, когда продукты сгорания в них будут находиться на расстоянии более 75 сантиметров друг от друга, и поступать в дымоход на разных уровнях.

При монтаже вытяжки должны соблюдаться следующие условия:

• Материалы, используемые при установке, должны быть негорючими.
• Герметизацию стыковочных зон необходимо производить термоустойчивыми составами.
• В дымоходной конструкции следует использовать не более трёх колен.
• Должна сохраняться целостность труб.

Так как вытяжная труба транспортирует продукты горения газа, она должна отвечать требованиям, предъявляемым к дымоходным системам. Иначе сложно избежать загазованности помещения, что чревато отравлением угарным газом.

Количество поворотов трубы для газовой колонки должно быть не больше 3

Действующими нормативами регламентированы следующие пункты, касающиеся дымоудаления от бытовых газовых колонок:

• запрещается прокладка вытяжной магистрали через жилые помещения;
• в случае прохождения соединительной трубы через неотапливаемое помещение требуется теплоизоляция;
• расстояние между воздуховодом и поверхностью потолка/стены из негорючих материалов – от 5 см;
• между трубой и сгораемой, трудносгораемой поверхностью выдерживается расстояние от 25 см. В условиях принятия защитных мер допускается сокращение дистанции до 10 см;
• в новых зданиях допускается протяженность дымоотвода в пределах 3 м, в остальных случаях – до 6 м;
• количество поворотов канала дымоудаления – не более 3 с сохранением изначального сечения трубопровода в местах изгиба;
• в горизонтальных участках предусматривается уклон в сторону агрегата;
• по требованиям СНиП запрещается подключение газоотвода к вентиляционной шахте, так как это чревато последствиями в виде отравления жильцов угарным газом.

Внизу вертикального канала оборудуется карман глубиной 250 мм для ревизии, лючок всегда должен быть доступен для чистки и обслуживания.

Требования пожаробезопасности и СНиП прописывают четкие нормы высоты, диаметра, пропускной способности каналов и правил установки дымоходов.

Для обеспечения природной тяги длина конструкции должна достигать 5 м. Если цифра меньше, рассматривают установку вентилятора или продление дымохода максимально вверх.

При проектировании обязательно рассчитывается сила тяги, которая обеспечит быстрый вывод продуктов горения и поддерживание оптимального горения газа. В соответствии с нормами это должно быть 1,5 м³/час, а скорость воздушного потока равна 18-20 м/с.

Кроме того, четко прописана необходимая высота над коньком, дальность расположения от электрических линий и соседних построек, тип изоляционных и защитных прослоек и т.д. Все эти факторы учитываются на стадии проектирования инженерами и соблюдаются во время монтажа.

Инструменты и материалы

В ходе установки вам потребуется следующее:

1. Ударная дрель или перфоратор со сверлом для работ по бетону.
2. Гаечные ключи рожковые, размером 27/30 и 32/36.
3. Ключ газовый (трубный).
4. Герметик «Унипак».
5. Уплотнитель для трубных соединений — пакля, сантехнический лен или ФУМ-лента.

Дополнительно к водонагревателю нужно будет приобрести:

Розетку — декоративная деталь, посредством которой оформляется место ввода оцинкованной трубы в стенной дымоход. Косой фильтр (грязевик) для очистки воды от крупных механических примесей. Опционально: система умягчения воды, предотвращающая зарастание теплообменника колонки накипью. В этом качестве можно применить картридж с ионообменной смолой либо гидромагнитную систему. Детали трубопроводов (отводы и тройники), фитинги, шланги и отсечные краны — для подключения колонки к водопроводу

Обратите внимание: шланги (гибкую подводку) подключать проще, так как соединение не нужно дополнительно уплотнять (прокладки вмонтированы в резьбовые наконечники). Шланг газовый, посредством которого колонка подключается к распределительной сети газоснабжения

Должен иметь достаточную длину и присоединительную резьбу, соответствующую резьбе на газовом патрубке колонки

Если наконечник шланга к патрубку колонки не подходит, нужно дополнительно приобрести переходник. Трубу из оцинкованной стали с толщиной стенки от 1 мм — используется для подключения прибора к дымоходу. Требования к толщине стенки обусловлены высокой температурой отводимых газов — тонкостенная деталь быстро прогорит. У многих моделей такая труба имеется в комплекте.

Если же вам пришлось покупать ее самостоятельно, обратите внимание на размеры сечения: их значения, как и необходимые размеры дымохода, должны быть указаны в паспорте колонки; если специальных указаний нет – ориентируйтесь на размеры дымоотводящего патрубка. Минимально допустимая длина этой трубы зависит от высоты потолка:. Минимально допустимая длина этой трубы зависит от высоты потолка:

Минимально допустимая длина этой трубы зависит от высоты потолка:

• от 2,0 до 2,7 м: 50 см;
• свыше 2,7 м: 25 см.

Шланг следует выбирать столь же скрупулезно, как и сам водонагреватель. Некачественное изделие может стать причиной утечки газа, последствия которой каждый хорошо себе представляет. Газовые шланги от надежного производителя поступают в розничную продажу с сертификатом — не поленитесь попросить показать его.

Виды дымоходов для газовых колонок

Газоходы, применяющиеся совместно с проточными нагревателями, подразделяются на виды по двум критериям:

• в зависимости от типа газовой колонки – дымоходная или турбированная (с закрытой камерой сгорания);
• по виду материала, из которого изготовлен канал.

Проще всего подобрать дымоотвод для водонагревателя с закрытой камерой сгорания, поскольку устройство подобных агрегатов предусматривает подключение только одного типа каналов – коаксиальных труб. Эта конструкция дымохода представляет собой две металлические трубы, вставленные одна в другую. По внутреннему проходу наружу двигаются продукты сгорания, а в пространстве между стенками им навстречу идет воздух с улицы. Газы побуждаются к движению вентилятором, при этом обмениваясь теплом через стальную стенку трубы.

Аппарат с наддувом не нуждается в естественной тяге, поэтому при выборе коаксиальной трубы надо учесть лишь одно требование: диаметр дымохода должен быть таким же, как выходной патрубок водонагревателя, ни в коем случае не меньше. Впрочем, такое же требование предъявляется и к вытяжным каналам для газовых колонок с открытой камерой сгорания (атмосферных). Только в отличие от наддувных агрегатов, здесь имеется широкий выбор материалов, применяемых для устройства дымоходных труб:

• гибкие гофрированные каналы круглого сечения из алюминиевой фольги;
• вертикальные вытяжные шахты из кирпича, асбестоцементных труб или керамических изделий, устраиваемые в стенах домов;
• наружные дымоотводящие трубы из оцинковки или нержавейки с утеплением;
• газоходы из кровельной либо нержавеющей стали для участков, расположенных внутри дома.

Если речь идет о квартире, то проще всего подсоединить гофру к газовой колонке и отверстию вытяжной шахты. Большинство пользователей так и поступают, поскольку это наиболее простой и дешевый вариант. Вместе с тем алюминиевые гофрированные трубки представляют собой немалую опасность, так как имеют свойство быстро прогорать. Приобретать и устанавливать такие газоходы можно, особенно если нагреватель используется нечасто. Только следует периодически их осматривать на предмет повреждений и соблюдать правила установки, применяя стальной фланец для дымохода, о чем речь пойдет ниже.

Гораздо надежнее и безопаснее в качестве соединительного участка между нагревателем и вертикальной шахтой использовать трубу из кровельного железа или нержавейки. Изделия и их монтаж обойдутся дороже гофры, но зато прослужат они долго, а вы будете спать спокойно. Кроме того, установка дымохода для газовой колонки в квартире выйдет дешевле, если выполнить ее самостоятельно.

Несколько иная ситуация с отводом продуктов горения в частных домах. Как правило, для этой цели в них на этапе строительства предусматриваются вертикальные шахты, выложенные из красного керамического кирпича. Рекомендация здесь такая: осуществляя монтаж дымохода, проходное сечение шахты лучше сделать из наборных керамических элементов либо вставить внутрь асбестовую или стальную трубу. Это убережет внутренние кирпичные стенки канала от разрушительного воздействия конденсата.

С технической точки зрения наилучшее решение для частного дома – дымоотводящая система из стальных утепленных труб, прикрепляемая к наружной стене либо проходящая сквозь перекрытия и кровлю. Такая вытяжная труба хоть и проигрывает по эстетике кирпичному дымоходу, но выигрывает в плане эффективности, стоимости и простоте установки. Конденсата в подобных газоходах образуется немного, да и тот стекает в «карман» нижней части, оборудованный специальным сливным краном.

Как рассчитать систему дымоотводного канала?

При составлении проекта ориентируются на требования к подобным системам, так как есть обязательные нормативные документы, за следованием им следит служба технического надзора.

1. Размеры. Общая высота дымохода должна быть как минимум 5000 м, иначе нормальную тягу обеспечить невозможно. Горизонтальные участки, превышающие 1000 мм, запрещены по той же причине. Диаметр всех элементов дымохода равняется этой величине патрубка отопительного прибора. Общее число поворотов не больше трех.
2. Обязательная дополнительная защита, комплектующие элементы. В неотапливаемых помещениях и на тех участках, что находятся вне стен здания, дымоотводные трубы нужно качественно утеплить. Горючие кровельные материалы — веская причина для установки специального «предохранителя» — искрогасителя.
3. Участок дымохода над кровлей. Если крыша плоская, то длина верхней части должна быть как минимум 500 мм. Для двухскатной конструкции те же требования, но с одним условием: расстояние от конька до трубы меньше 1500 мм. Превышение этой цифры означает необходимость монтировать дымоход вровень с коньковым брусом.
4. Проход через элементы здания. Минимальный зазор между трубой и перекрытием — 200 мм. При проходе дымохода через негорючую кровлю дистанция между ней и трубой должна составлять не менее 130 мм. Стыки модулей на уровне перекрытий, в толще стен запрещены. 700 мм — минимальное расстояние швов от стен, пола, потолка.

Если дымоход будет проходить через помещения здания, то для его монтажа приобретают модули с теплоизоляцией. Любой другой вариант требует закрытия конструкции кирпичной кладкой.

Так как сейчас большую популярность приобретают трубы-сэндвичи, чаще дымоходы монтируют снаружи зданий. В этом случае системы крепят на наружной стороне стены кронштейнами. Второй способ — использование металлического профиля для сооружения вертикальной несущей конструкции. С целесообразностью таких решений спорить трудно, потому что отпадает необходимость в проходах через перекрытие и кровлю. Безопасность вынесенной за пределы дома конструкции — еще один большой плюс.

Рекомендации по выбору дымохода

Проще и дешевле всего для городской квартиры обходится подсоединение гофрированной трубы.

Здесь важно учитывать, что гофра имеет свойство довольно быстро прогорать. Поэтому будет необходимо время от времени осматривать дымоход для обнаружения возможных повреждений

Толстые трубы из стали или асбеста слишком тяжёлые и усложняют установку

К тому же, придётся использовать утеплитель и облицовывать листовым металлом, что увеличивает расходы

Толстые трубы из стали или асбеста слишком тяжёлые и усложняют установку. К тому же, придётся использовать утеплитель и облицовывать листовым металлом, что увеличивает расходы.

Керамические конструкции будут идеальным решением, если владелец дома или квартиры не настроен экономить на материалах. Системы Schiedel UNI отвечают всем современным требованиям, но из-за высокой стоимости недоступны среднестатистическому домовладельцу.

Чаще всего самым лучшим и популярным решением является установка двухконтурных дымоходов из термостойкой стали.

Установка дымоотводной системы

Монтаж дымохода по нормам обеспечит правильный отвод дыма, повысит КПД работы газовой колонки, а самое главное – убережет от риска возникновения пожара, а также утечки угарного газа. Установку конструкции начинают от газового оборудования. Поэтапно процесс сборки дымоотводной системы выглядит следующим образом:

1. Установка проходного патрубка в ближайшую стену, через которую пойдет дымоотводная труба. Монтаж углового элемента для перехода на вертикальную ось системы. Соединение дымоотводной трубы и части выходного отверстия колонки.
2. На внешней стене устанавливаем трубу дымоотводной системы. Соединения элементов трубы фиксируем хомутами.
3. Для прочности конструкцию крепим кронштейнами, шаг между которыми должен быть до 2 метров. Следим за отсутствием прогибов по всей длине дымоотводной системы. Монтируем защитный конус (зонт), который предохраняет дымоход от попадания внутрь осадков и посторонних предметов. Устанавливаем ревизионное окошко в нижней части вертикальной оси дымоотводной системы.
4. По окончанию работы необходимо проверить наличие нормальной тяги. Для этого можно поднести зажженную спичку к дымоходу и проследить за движением огня. Он должен клониться в сторону, что и означает наличие тяги.

Установка в квартире

При установке газовых отопительных приборов в таких условиях можно столкнуться со сложностями, отсутствующими в частном доме. В большинстве случаев на кухнях квартир имеются лишь вентиляционные шахты, не предназначенные для дымохода. В подобной ситуации лучше всего вывести коаксиальный газоотвод на фасадную часть здания.

Важно учесть, что его расположение должно быть выдержано на регламентированном расстоянии от существующих окон и иных выводов во избежание конфликтов с соседями. Для квартир, оборудованных дымоходным каналом, ситуация складывается значительно проще

В этом случае достаточно закрепить гофру на фланец прибора и вывести ее в имеющийся канал. Главное – избежать провисания гибкой трубы, чтобы не формировались контруклоны

Для квартир, оборудованных дымоходным каналом, ситуация складывается значительно проще. В этом случае достаточно закрепить гофру на фланец прибора и вывести ее в имеющийся канал. Главное – избежать провисания гибкой трубы, чтобы не формировались контруклоны.

Гофрированные выводы из алюминиевой фольги или нержавейки

Дымоходы безопасности для газовых колонок служат для того, чтобы обеспечить правильную работу оборудования, безопасность в жилых помещениях и улучшение качества воздуха. Чтобы их установить, необходимо понимать правила и требования.

Гофрированные выводы являются отличным решением для домашних газовых колонок. Они изготавливаются из алюминиевой фольги или нержавейки, что позволяет им иметь высокую степень термостойкости и устойчивости к различным повреждениям.

Главное преимущество гофрированных выводов заключается в их гибкой и деформируемой структуре. Благодаря этому, они легко могут подстроиться к любому углу установки газовой колонки. Такое устройство позволяет безопасно и качественно выводить дымовые газы из помещения в атмосферу.

• Гофрированные выводы легко монтируются;
• Они устойчивы к механическим повреждениям;
• Им не причиняет вред коррозия;
• Благодаря таким выводам не требуется особого ухода.

Учитывая все вышеозначенные преимущества можно сделать вывод о необходимости использования гофрированных выводов для газовых колонок. Они обеспечивают необходимую безопасность и работоспособность устройства, что в свою очередь гарантирует удобство использования и отсутствие дополнительных вложений на ремонт.
