Особенности конструкции дымохода для печи буржуйка

Выбор схемы дымохода для гаража (+видео-сравнение)

Дымоход может проводиться по 2 схемам:

Через крышу. Труба проходит от печки вверх, и выходит через крышу на улицу.
Через стену сразу. Труба сразу выводится через стену и снаружи проходит наверх.

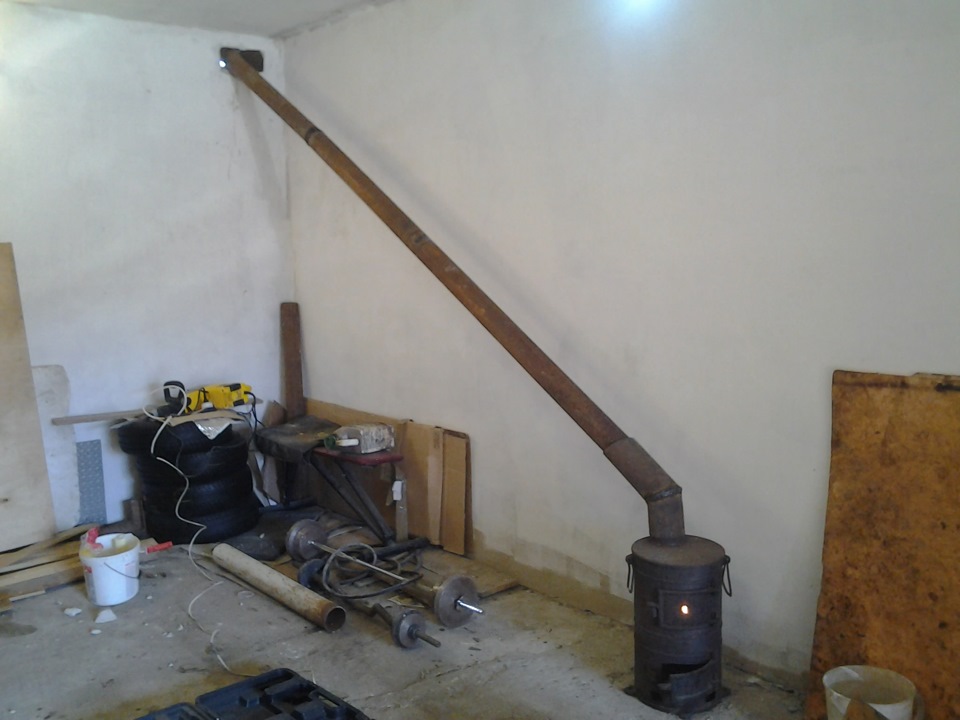

Через стену под потолком. Труба проходит вдоль стены от печи вверх внутри помещения. Под потолком — поворачивает, проходит через стену, поворачивает еще раз снаружи, и проходит наверх.

Ниже рассмотрим каждый вариант подробнее.

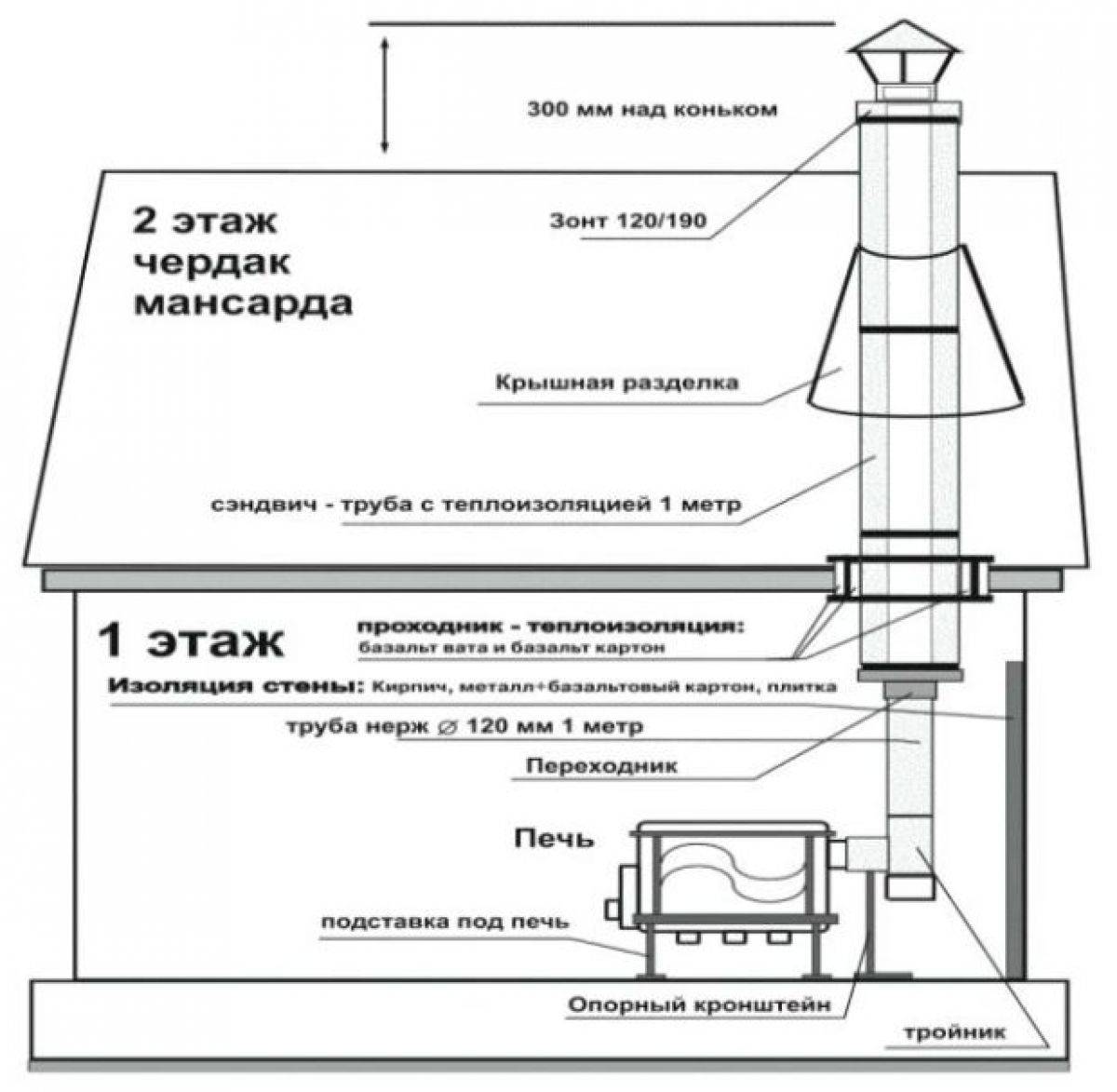

Вывод через крышу

Монтаж через крышу — более сложный, потому что надо добиться герметичности при выводе трубы. Но если ряды гаражей стоят впритык друг к другу (а такое часто встречается в гаражных кооперативах) — то вывести дымоход можно только таким способом. Как вариант, его можно вывести через переднюю стену (в которой находятся ворота).

Из материалов понадобится:

Дымовая труба. Материал выбирается исходя из бюджета (о нем подробнее расскажем ниже). Диаметр — выбирается под диаметр выхода печки. Про длину (высоту) — расскажем ниже.
Потолочно-проходной узел. Крепится к отверстию перекрытия изнутри гаража. Стоимость ППУ из нержавейки с диаметром 110 мм — около 900-1000 рублей. Можно обойтись и без него, установив только мастер-флеш сверху.
Мастер-флеш (кровельная проходка). Крепится к отверстию в перекрытии снаружи (с улицы). Стоит около 900-1300 рублей. Можно обойтись без нее.
Дефлектор (чтобы прикрыть трубу сверху и улучшить тягу).

Лучше всего, если труба не будет иметь изгибов (а если они будут — то чтобы их было как можно меньше, и по возможности не под прямым углом). Так дым будет лучше отводиться из буржуйки при горении.

Но с другой стороны — в гаражах ставятся маленькие буржуйки, и печная труба все равно будет короткой. Поэтому если вам нужно лучше обогревать помещение, то дымоход можно загнуть, и провести небольшой участок внутри гаража. Чтобы дым, проходя по нему, нагревал помещение.

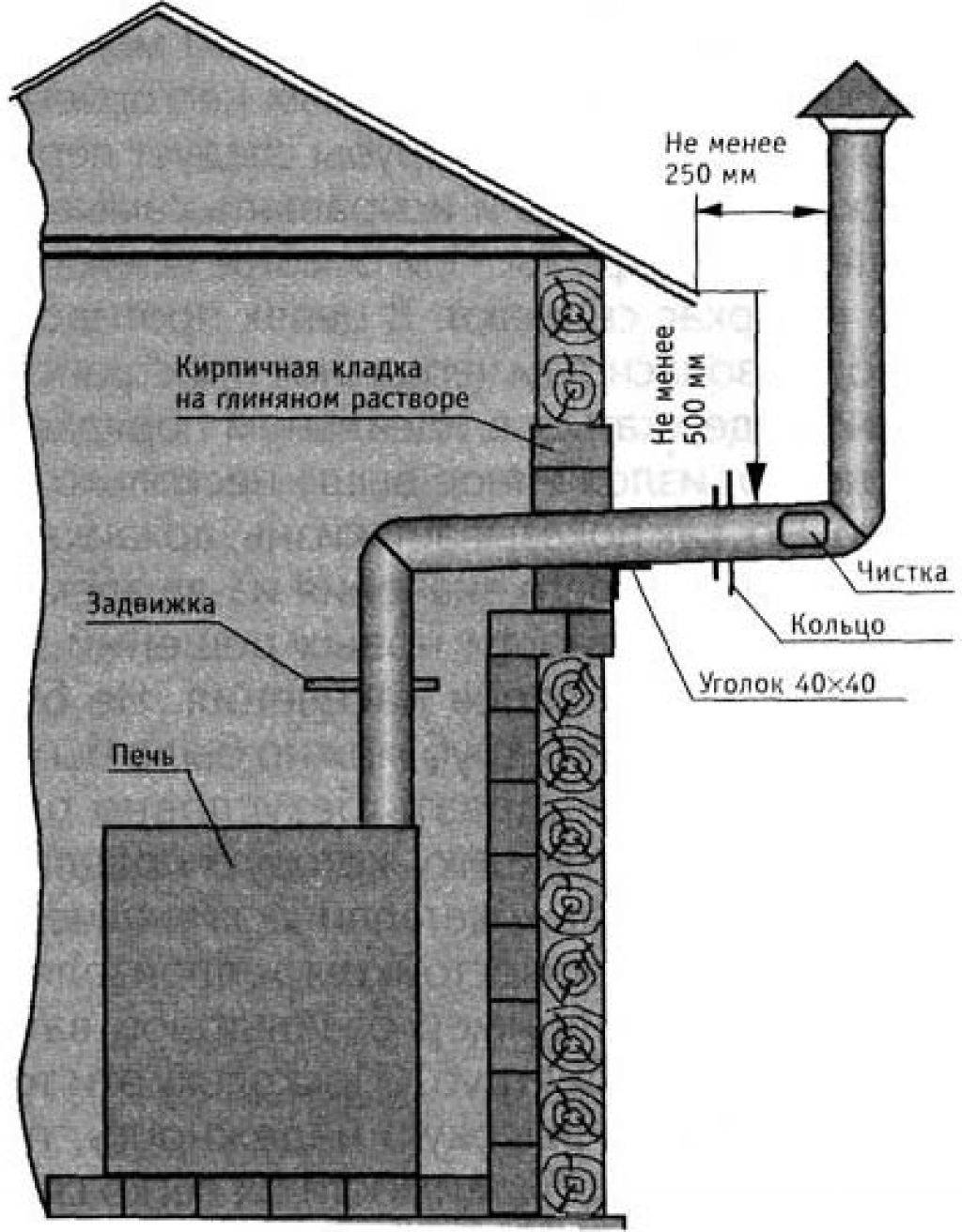

Вывод через стену

Для вывода дымохода через стену не нужен мастер-флеш и ППУ — понадобится только труба, отводы (для изгиба) и дефлектор.

Вывести дымовую трубу через стену — проще, чем через крышу (потому что проще заделать щели в вертикальной стене, чем в кровле, на которую будет попадать больше осадков).

Однако вывод через стену можно обустроить не всегда. Часто гаражи строятся целым рядом, или стоят вплотную друг к другу, или между ними есть очень маленькое расстояние, куда не сможет протиснуться человек. С задней стены — тоже может стоять другой гараж (то есть ваш гараж будет окружен соседними с 3 сторон). В такой ситуации — остается только вывод через крышу.

Щели в стене (между трубой и стеной) с обеих сторон (с улицы и из помещения) обязательно надо обработать жаропрочным герметиком.

Как правильно собирать дымоход: «по дыму» или «по конденсату»?

Металлические дымоходы состоят из отдельных секций. Чтобы собрать из них трубу, секции и переходники нужно соединить друг с другом в единое целое.

При использовании сэндвич-труб известных брендов на этапе сборки металлического дымохода сложности обычно не возникают. Секции сделаны так, чтобы собрать их можно было единственным способом. Не говоря уже о подробной инструкции, которая идет в комплекте.

Другое дело, если речь идет о дешевых сэндвич-трубах или вовсе о сборке одностенного дымохода. В этом случае есть два способа соединения секций:

«По дыму», когда верхние секции трубы надеваются на нижние. При таком способе соединения движущийся вверх дым беспрепятственно проходит по трубе и практически не оседает на стенках. Чего нельзя сказать о конденсате. Если он появляется в дымоходе, который собран «по дыму», то его капли стекают к стыкам и задерживаются там небольшой ступенькой в месте соединения. А часть конденсата даже может просачиваться наружу.
«По конденсату» — в этом случае верхние секции дымохода вставляются в нижние. Здесь уже конденсат легко стекает по трубе в топку, в специальный отстойник либо сразу в канализацию. Зато возле слегка выступающих стыков создаются небольшие завихрения, которые приводят к увеличенной скорости нарастания сажи в трубе.

Как лучше собирать трубу дымохода? Однозначно, «по конденсату».

Дело в том, что конденсат появляется практически в любом дымоходе, как бы вы не утепляли трубу. Вопрос только в его количестве. А конденсат внутри дымохода — это десятки агрессивных химических соединений, растворенных в воде. Поэтому, попадая в стык между секциями трубы, он постепенно разрушает металл, даже если это очень стойкая к химическим воздействиям нержавеющая сталь.

Кроме того, влага в месте соединения — прекрасная ловушка для несгоревших частиц в отходящих газах. Из-за нее стыки трубы быстро покрываются толстым слоем сажи.

Сбор дымохода «по дыму» допустим, только если речь идет о трубе диаметром до 100-120 мм, которая используется для отвода газов от интенсивно горящей печи. Например, от банной печи, если она работает только в двух режимах: «сильное пламя» и «все прогорело, топка остывает». Но даже в этом случае приоритет лучше отдавать отводу конденсата, хотя его количество будет минимальным.

Из чего можно сделать дымоход

Чтобы пользоваться буржуйкой, понадобится позаботиться об отведении дыма. Для этого предстоит соорудить дымоход, подобрав оптимальный материал.

Для проведения работ можно пригласить специалистов, а можно все сделать своими силами – тем более, что объем работ невелик.

Виды труб для дымохода

Для изготовления трубопровода для отведения дыма используют различные материалы. Изначально, в зависимости от материала изготовления, существует 2 варианта:

Взять готовые трубы, изготовленные на заводе;
Изготовить трубы из листов нержавейки или другого листового металла.

Самый дешевый способ – самостоятельно изготовить трубы

Здесь несомненное преимущество заключается в том, что труба будет нужного диаметра, что особенно важно для самодельных печек-буржуек

Для дымохода буржуйки можно самостоятельно изготовить не только обычные трубы, но и двойные – сэндвич-трубы. Для этого понадобится 2 трубы разного диаметра и жаропрочный утеплитель

Второе преимущество самодельных труб – стоимость. Для их изготовления можно использовать подручный материал, или приобрести металлические листы толщиной от 0,6 мм. А лучше в 1 мм.

Причем, можно сделать и утепленную трубу для дымохода, изготовив для этого из листов 2 трубы различного диаметра. Или же взять готовые металлические разного диаметра.

Помимо самостоятельного изготовления труб для дымохода, можно остановиться на более простом и быстром варианте – купить готовые трубы из нужного материала. Среди материалов наиболее распространены следующие:

Помимо таких вариантов рынок предлагает много других изделий. Так, можно встретить трубы из жаропрочного стекла, из которых вполне можно соорудить экзотический дымоход. Но это делают крайне редко – нужна сноровка для установки и соединения отдельных элементов конструкции между собой.

Для буржуйки нецелесообразно покупать дорогостоящие трубы. Чтобы изготовить дымоход достаточно купить металлические жаропрочные трубы и переходники для монтажа всей конструкции

Правильная труба для буржуйки

Чтобы сделать дымоход для буржуйки, не обязательно своими руками сооружать трубы из металлических листов. Для этого понадобится определенная сноровка и время. Ведь листы сначала нужно будет свернуть в трубку нужного диаметра, а затем плотно закрепить шов, используя заклепки и жаропрочный герметик. Гораздо проще и быстрее купить нужные изделия, произведенные на заводе.

Для сборки всей конструкции дымохода и плотного крепления ее отдельных составляющих нужно использовать жаропрочный герметик, который способен выдержать температуру от 1000 градусов по Цельсию

Что касается материала, то брать дешевые асбестоцементные трубы для этих целей не стоит – этот материал не выдержит, если температура в процессе топки поднимется выше 300 градусов Цельсия. Да и сама труба довольно тяжелая. Также она будет поглощать конденсат. А проделать отверстие для прочистки от сажи или удаления конденсата будет проблематично.

Из кирпича делать дымоход для буржуйки – неоправданно большие расходы. Во-первых, редко кто из домашних мастеров умеет делать правильную кладку. А во-вторых, это громоздкая конструкция, требующая дополнительно усилить фундамент. Буржуйка же – это временное отопительное оборудование.

Оптимально взять металлические трубы из нержавейки, а лучше, из легированной стали. Конструкция из такого материала способна прослужить в качестве дымохода 7-10 лет. Это при условии, что трубы достаточной толщины – 6-10 мм и более. Да и качество сборки всех элементов системы, выводящей дым, играет важную роль.

Еще одно несомненное преимущество металлических труб – их легкость. Небольшой вес позволяет в одиночку выполнить все работы по сооружению дымохода для буржуйки.

Галерея изображений
Фото из
Кирпич – хороший материал для дымохода, но только не для буржуйки. Эта печка требует более простой и легкой конструкции для удаления дыма

Выбирая между асбестоцементной и металлической трубой следует отдать предпочтение последней – легированный металл способен прослужить около 10 лет

Длина дымохода и материал труб будет зависеть от типа топлива, которое предположительно будет сжигаться в топке. Если это отработанное масло, но об асбестовых трубах следует забыть

Для буржуйки, установленной в жилом помещении, следует особенно тщательно сооружать дымоход, следуя всем правилам безопасности

Кирпич для дымохода

Металлическая труба

Буржуйки на отработанном масле

Дымоход для буржуйки в помещении

Определившись с материалом будущего дымохода, можно приступать к покупке всех комплектующих и сооружению правильной и работоспособной конструкции.

Уход за дымоходом

Чтобы у печки-буржуйки была хорошая тяга, важно проводить профилактические мероприятия, ведь правильный уход за дымоходом обеспечит длительную, качественную и безопасную эксплуатацию оборудования:

Для того, чтобы на стенках трубы не скапливалась сажа, необходимо к дровам периодически добавлять химические средства, которые применяются для разрыхления нагара.
Раз-два в год нужно осуществлять механическую очистку трубы от нагара и ржавчины, для этого используются специальные приспособления.

Подводя итог описанного выше, стоит сказать, что соорудить дымоход для буржуйки — достаточно просто

Важно только соблюдать все требования и рекомендации

Монтируем дымоход для буржуйки

Работы по монтажу своими руками следует начинать с выбора места, где должны соединяться наружный и внутренний элемент печи. Для этой цели отлично подходит чердак или пространство под кровлей. На саму же буржуйку устанавливается первый элемент будущего дымоотвода, на который следом ставятся второй, третий и так далее (в зависимости от того, сколько участков будет включать в себя дымоход). Вместо тонкого металла можно на выходе из буржуйки установить чугунное колено высотой до полуметра или даже больше, чтобы продлить срок службы дымохода и препятствовать прогоранию тонкого металла.

Подготовка перекрытия

Удлинять трубу дымоотвода нужно до тех пор, пока она не достигнет определенного ранее места у точки соединения двух элементов.

В перекрытии нужно сделать отверстие, диаметр которого будет больше диаметра трубы на 5-10 см: это потребуется для того, чтобы замазать трубу в месте прохождения ею перекрытий теплоизолирующим материалом. Если в щелях между перекрытиями или вблизи трубы находятся изоляционные материалы или другие легко возгораемые предметы, их обязательно нужно убрать: когда труба разогреется от дыма и температура ее возрастет, вместе с ней повысится и риск возгорания теплоизоляционного материала.

В вырезанное отверстие в перекрытии вставляется проходной стакан, через который и нужно пропустить трубу дымохода. Затем нужно состыковать трубу, идущую изнутри помещения, с внешней частью дымохода. Заканчиваться дымоход должен над уровнем кровли, приблизительно на 10 см выше него. Место, в котором будет вырезано отверстие под вывод трубы, оборудуется по тому же принципу, что и место вывода трубы внутри здания:

отверстие должно быть больше самой трубы дымохода;
между кровельными материалами и трубой обязательно кладется слой теплоизолирующего материала.

Фиксация трубы

Труба вывода дыма наружу пропускается сквозь отверстие в кровле и фиксируется листом жести или другого металла. В качестве альтернативы жести можно использовать и другой негорючий фиксатор – кирпичи, которые устанавливаются в промежутке между дымоходом и кровлей. Однако чтобы кирпичи крепко держали трубу, изнутри для них нужно соорудить подставку. Все щели в этом месте замазываются обыкновенной глиной.

Вся наружная часть трубы тщательно смазывается битумной смолой, а затем оборачивается теплоизоляционным материалом. Можно использовать минеральную вату, но в промежутке трубы между нею и концом дымохода должно находиться «блюдце», которое защитит материал от возможного попадания горячих частиц пепла. На конце дымоотводной трубы монтируется «гриб» — это крышка, защищающая трубу от любых предметов, которые могут засорить дымоход, спровоцировать возгорание в трубе или дать дождевой воде возможность попадать в буржуйку.

Заделка швов

После того, как вся конструкция будет собрана, нужно взять герметик и не жалея его, смазать все места соединений и швов, чтобы воспрепятствовать попаданию дыма из трубы в жилое помещение

Герметик для этих целей нужно подбирать с особым вниманием – подходит только тот, которому не страшны высокие температуры

К сожалению, некоторые герметики могут просто «растаять» на горячей трубе, другие же легко высохнут. Так или иначе, но свои свойства неустойчивый к высокой температуре герметик потеряет и не сможет защитить помещение от дыма.

После высыхания герметика дымоход для домашней буржуйки можно считать готовым к использованию. Однако прежде его нужно проверить, затопив печь – если дым не выходит из щелей или стыков, это значит, что конструкция собрана правильно и ею можно смело пользоваться!

Общие требования к сооружению

Таккак правильно вывести дымоход можно самостоятельно, следует учитывать технологические требования. От мощности отопительного оборудования зависит сечение дымовыводящих каналов. При меньших параметрах ухудшится тяга и продукты сгорания будут удаляться медленнее.

Размещение трубы внутри короба Источник petropech.ru

Для образования нормальной тяги лучше использовать круглый дымоход. Следует уменьшить количество изгибов. Минимально позволенная высота конструкции – 5 м. Если кровельное покрытие склонно к воспламенению, то в области соприкасания с дымоходом на него надевается искрогаситель.

Возле котла оборудуется качественная вентиляция. Длина внутренней части не больше 1 м, иначе этот участок быстро забьётся сажей, а тяга ухудшится. В дымоходе предусматривается резервуар для сбора скопившегося конденсата, окно для обслуживания. Не стоит делать сгибы в 90°.

Инструкция по сооружению дымохода в гараже через стену

Необходимо предусмотреть способы противопожарной защиты печи и дымохода

Сложность сооружения дымохода через стенку зависит от особенностей строительного материала, из которого изготовлен гараж, размещения буржуйки. К работе нужно подготовиться. Следует сделать замеры диаметра и общей длины трубы. Первый параметр должен быть больше объема камеры сгорания минимум в 2 раза. В противном случае тяга будет недостаточная.

Нужно определить количество деталей для соединения. Чтобы конденсат не ухудшал вывод дыма, предусматривается способ его удаления. С этой целью устанавливается тройник. Труба дымохода должна подниматься над шифером и коньком крыши на 1,5 м.

Отверстие для проходного стакана подготавливается заранее. Тут нужно обеспечить пожарную безопасность контактирующих с трубой строительных материалов. Для этого применяются жаропрочные материалы.

Сборка дымохода

Для обустройства вытяжки все детали нужно выложить в заданной последовательности. Это поможет сложить конструкцию правильно. Если для работы используется лист нержавеющей стали, требуется ножницы, трубогиб, молоток.

Монтаж всех составляющих

Соединение частей металлических труб лучше производить с помощью сварки

Стенку за дымоходом нужно облицевать жаропрочным материалом. Если труба будет выводиться через деревянную стену, она ставится в жаростойкий короб, который заполняется стекловатой или керамзитом мелкой фракции.

Проходной узел фиксируется не только с внешней, но и с внутренней стороны. Далее патрубок буржуйки соединяется с нижней частью дымоходной трубы. Для этого применяется термостойкий уплотнитель и специальный хомут. Так как выходное отверстие находится в стене, следующий элемент, который устанавливается, – колено, имеющее нужный угол.

После того как патрубок выведен на улицу, на него надевается элемент, задающий дымоходу вертикальное положение. Внешняя часть утепляется, на саму трубу надевается защитный гриб. В местах сгиба устанавливаются дверцы для ревизии и чистки конструкции.
