Какую систему отопления выбрать: однотрубную или двухтрубную?
Для гарантированного получения тепла в зимних условиях рекомендуется заранее выбирать достойную систему отопления. В наше время наиболее часто используются однотрубные, двухтрубные и коллекторные схемы отопления, на которых внимательный покупатель просто обязан сделать акцент.
Самыми востребованными считаются однотрубные версии.Однотрубная система где радиаторы соединяются друг с другом последовательно и теплоноситель движется по одной трубе. Как правило, вход в радиатор находится в верхней части, а выход в нижней. Труба проходящая под радиатором имеет меньший диаметр ,чем магистральная и называется байпасом. Его задача облегчить ремонт отопительной системы.
Для сельских домов идеальным выбором окажутся трубы большого (до 100 мм) диаметра – теплоноситель, расширившись от высокой температуры, сможет циркулировать по трубе с уклоном без использования циркуляционных насосов. До сих пор в частных домах можно встретить такую схему отопления, отлично работающую десятки лет, показавшую отменную надежность.
Двухтрубная система отопления представляет собой систему, где радиаторы отопления соединены с помощью двух параллельных труб , прямой (подающей),расположенной сверху и обратной (магистральной) , которая снизу. К каждому радиатору подходит теплоноситель с одинаковой температурой и теплоотдача у всех приборов отопления одинаковая. Подключение при данной схеме может быть верхнее или нижнее, по желанию Заказчика. Радиаторы комплектуются отсекающими кранами и термостатическими головками.
→ Простота и удобство монтажа
→ Низкие затраты на оборудование и материалы
→ Короткие сроки монтирования
Недостатки :
→ Не подходит для домов с большой площадью
→ Неравномерное распределение тепла в разных комнатах
→ Повышенное давление в системе в сравнении с 2-х трубной схемой
→ Последовательное соединение отопительных приборов делает невозможным регулирование температуры в одном из них без того, чтобы это не отражалось на других.
Если требуется большая экономичность при отоплении загородного дома, коттеджа, лучше выбирать двухтрубные системы отопления.
Плюсы двухтрубной системы отопления частного дома
→ Одинаковая температура теплоносителя во всех приборах отопления
→ Схема пригодна для монтажа домов любой площади и этажности
→ Потери давления минимальные в трубопроводах, можно ставить насос меньшей мощности
→ Возможность регулировать температуру любого радиатора без влияния на другие
→ Экономия топлива, а следовательно, денег на отопление дома.
→ Установка запорной арматуры позволит произвести ремонт без остановки системы отопления.
Недостатки двухтрубной схемы:
→ двухтрубная система отопления отлична повышенной ценой и сложностью, но если брать во внимание, что придется платить исключительно по потребленным калориям (придется докупить специальный счетчик, устанавливаемый на радиатор), а не за метраж, как это было принято ранее, то данный тип отопления окупается крайне быстро. ВЫВОД
ВЫВОД
Взвесив все плюсы и минусы, можно сделать вывод, что для небольшого одноэтажного сельского дома подойдет однотрубная система, которая обеспечит более-менее равномерный обогрев и позволит сэкономить на материалах и сроках монтажа. А при строительстве больших, многоэтажных загородных домов и коттеджей выбирать нужно 2-х трубная система отопления, как более энергоэффективную, а следовательно, более дорогую и сложную.
Если Вы уже выбрали схему отопления и имеете инженерный проект на коммуникации, хотите произвести монтаж системы отопления в доме, коттедже, промышленном здании, то лучше обратиться к профессионалам. Для получения консультации по всем интересующим вопросам или заказа услуг по монтажу отопления обращайтесь по номеру телефона м. 8910 982 92 83
Этот блог читают успешные люди
пока их дом строят профессионалы
Читайте и Вы!
Подпишитесь! Будьте в курсе всех новостей первым!
Подписывайтесь на наши группы в соцсетях!
Горизонтальные системы (особенности)
Это замкнутая двухтрубная система, в которой вместо вертикальных стояков проложены горизонтальные ветви, а к ним присоединяется определенное число отопительных приборов. Как и в предыдущем случае, ветви могут иметь верхнюю, нижнюю и комбинированную разводку, только теперь это происходит в пределах одного этажа, как показано на схемах:
Как видно на рисунке, система с верхней разводкой требует прокладки труб под потолком помещений либо на чердаке и в интерьер будет вписываться с трудом, не говоря уже о расходе материалов. По этим причинам схема применяется нечасто, например, для обогрева подвальных помещений либо в случае, когда котельная находится на кровле здания. Но если правильно подобран циркуляционный насос и произведена настройка системы, то и с крышной котельной трубы лучше пустить понизу, с этим согласится любой домовладелец.
Комбинированная разводка незаменима тогда, когда нужно смонтировать двухтрубную гравитационную систему, где теплоноситель движется естественным образом за счет конвекции. Подобные схемы до сих пор актуальны в районах с ненадежным электроснабжением и в домах малой площади и этажности. Ее недостатки в том, что через все комнаты проходит множество труб большого диаметра, спрятать их весьма затруднительно. Плюс высокая материалоемкость проекта.

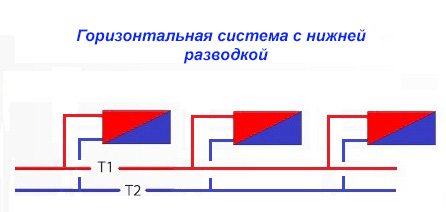

Ну и наконец, горизонтальная система с нижней разводкой. Неслучайно она наиболее популярна, ведь схема сочетает в себе массу достоинств и почти не имеет недостатков. Подводки к радиаторам короткие, трубы всегда можно спрятать за декоративным экраном или замонолитить в стяжку пола. При этом расход материалов приемлем, а с точки зрения эффективности работы трудно подыскать вариант лучше. Особенно когда применяется более совершенная попутная система, продемонстрированная ниже на схеме:

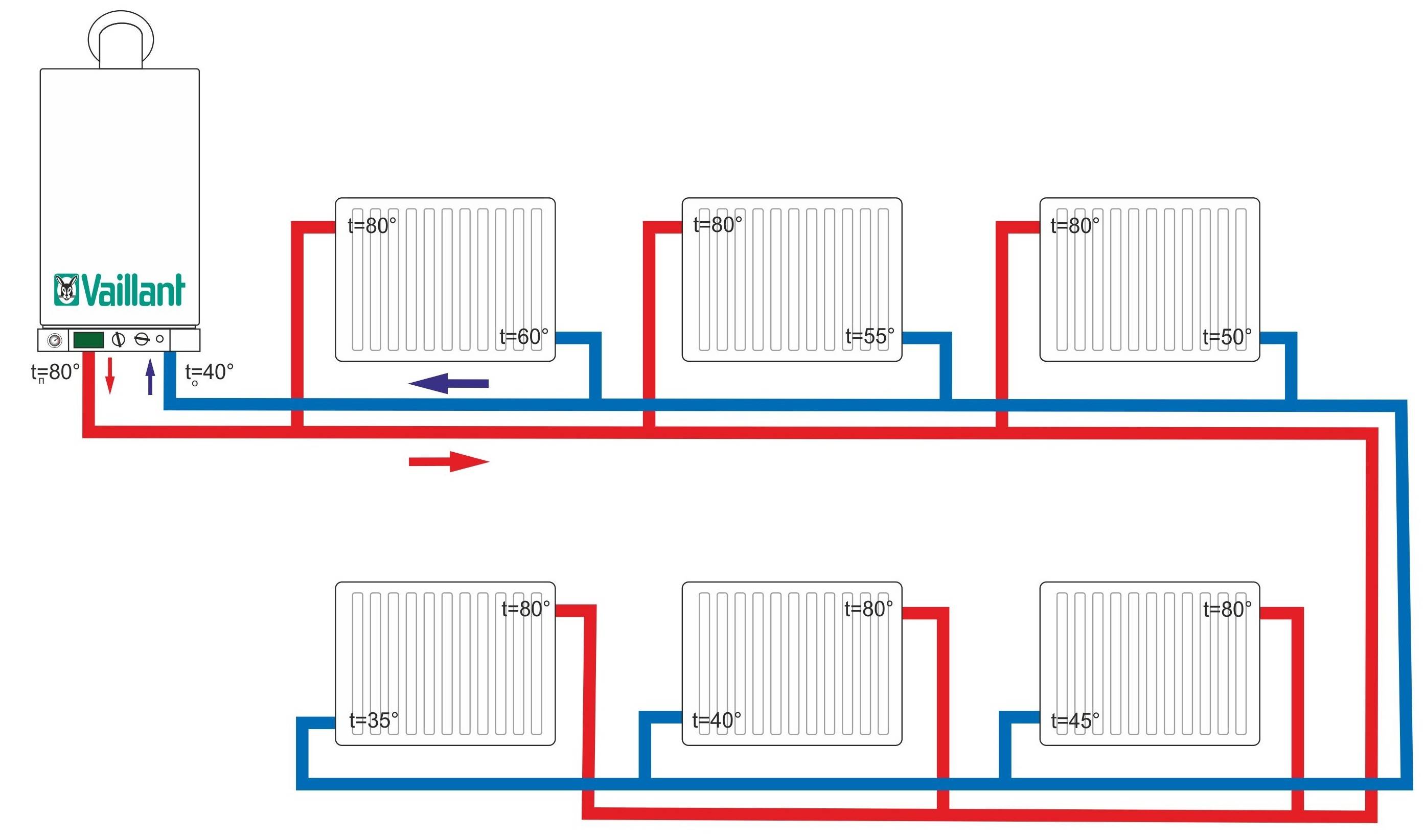

Ее главное преимущество заключается в том, что вода в подающем и обратном трубопроводе проходит одинаковое расстояние и течет в одном направлении. Поэтому гидравлически это самая стабильная и надежная схема при условии, что все расчеты проведены правильно и учтены особенности монтажа. Кстати говоря, нюансы систем с попутным движением теплоносителя состоят в сложности устройства кольцевых контуров. Зачастую трубами надо пересекать дверные проемы и другие препятствия, из-за чего стоимость проекта может вырасти.
Однотрубная и двухтрубная системы отопления:
Наибольшее распространение получила однотрубная схема создания отопления в частном доме, которая применяется для объектов, обладающих большой площадью, и для многоквартирных домов. Устанавливаются системы подобного типа по двум вариантам. Первый вариант – наиболее распространенный в виду упрощенного монтажа – называется проточным и последовательно соединяет все радиаторы. Во втором варианте часть теплоносителя из стояка движется в верхние батареи, другая же часть передается по стояку к расположенным внизу обогревательным приборам. В этом случае есть возможность регулировки объема поступающей горячей воды посредством установленных на каждую батарею кранов.
| Однотрубная схема | Двухтрубная схема |
|
|
|
|
Схема предоставляет массу преимуществ, начиная с внушительной экономии расходных материалов и заканчивая уменьшением количества труб в дизайне интерьера.
Ограничения:
- Однако подобная методика характеризуется массой недостатков. Нагретый теплоноситель транспортируется снизу вверх и, проходя через радиаторы, обогревает помещения. После этого вода спускается в помещения нижних этажей, при этом потеряв значительный объем тепла. В результате быстрого уменьшения температур, вниз теплоноситель приходит практически остывшим. Вследствие этого нижние отопительные точки должны состоять из увеличенного количества радиаторов, чтобы иметь оптимальную теплоотдающую поверхность. Кроме того, отсутствует возможность запустить систему отопления жилого дома только для одного этажа, что создает трудности для владельцев недвижимости в несколько этажей.
- Для монтажа однотрубной разводки схемы отопления используются только стальные трубы, а также радиаторы чугунные, алюминиевые или из стали, которые обладают высокой теплоотдачей.
- Использование однотрубных систем возможно только в тех домах, которые имеют свободное чердачное помещение, где и должна выполняться верхняя разводка труб.
В двухтрубной схеме отопления для частного дома водный теплоноситель проходит одновременно и по радиаторам, и по магистральной линии, что позволяет добиться равномерного прогрева всех отопительных батарей в каждом помещении. Потребитель в данном случае имеет возможность выбирать любые радиаторы для установки, согласно собственным предпочтениям и дизайна интерьера. Также снимаются ограничения и по монтажу батарей внутри стены или за декоративными панелями. Дополнительным преимуществом подобной схемы является и превосходная возможность по регулированию режимов функционирования в каждой точке теплоснабжения.
Ограничения!
У двухтрубной системы водяного теплоснабжения подобных требований не существует: обладая вертикальными стояками с нижней либо верхней разводкой, она эффективно может использоваться как для одноэтажных домов, так и объектов, имеющих несколько этажей.
Классификация систем теплоснабжения
В одноэтажных зданиях, коттеджах, домах монтируют автономные системы обогрева или зависимые от внешних источников питания. Первые функционируют на сжиженном газе, дизельном, а также твёрдом топливе. Вторые – нуждаются в подключении к электросети или магистральному газопроводу.
Ещё одно различие между вариантами теплоснабжения заключается в необходимости участия человека в работе оборудования.
Системы с автоматизированным управлением не требуют круглосуточного мониторинга или ручной настройки. Поддержание комфортной температуры внутри здания обеспечивают термостаты и термодатчики.
Эти приборы регулярно контролируют изменение температурных показателей, что позволяет системе отопления учитывать все факторы, которые оказывают непосредственное влияние на температуру в помещении: солнечное тепло, излучение бытовых электроприборов, нагрев от ламп для освещения и т. д.
Систему теплоснабжения нередко монтируют вместе с котельной автоматикой. Её главная задача – достичь максимально возможной экономичности, но не выходить при этом за рамки допустимых параметров
Автоматика даёт возможность изменять температурный режим в доме в разное время суток.
При классификации отопительных систем принимают во внимание такие признаки, как:
- тип носителя тепла — воздушные, водяные или паровые, комбинированные;
- вид используемого топлива — газовые, электрические, торфяные, дровяные, пеллетные, угольные;
- способ транспортировки рабочей жидкости — с естественной и принудительной циркуляцией;
- ход передвижения теплоносителя — попутные и тупиковые;
- способ подсоединения котельного оборудования — однотрубная и двухтрубная компоновка;
- схема разводки — с вертикальным или горизонтальным расположением разводящей линии, верхним или нижним, комбинированным.
В многоквартирных зданиях доминирует вертикальная схема разводки, а в одноэтажных встречается горизонтальная. Комбинированные методы подачи тепла преобладают в высотных новостройках.
Однотрубная или двухтрубная система отопления
При проектировании системы отопления встаёт резонный вопрос – какой схеме отдать предпочтение: одно- или двухтрубной?
Смонтировать однотрубную магистраль легче, проще и дешевле, в то время как расчёт двухтрубной необходимо проводить учитывая многие технические параметры различных узлов. Так ли всё на самом деле?
Расширительный бак в системе отопления
Однотрубная система отопления и двухтрубная – отличие на фото
Подключение радиаторов в однотрубной и двухтрубной системах отопления:
1. Однотрубная система/диагональное подключение
2. Однотрубная система/нижнее подключение 3. Двухтрубная система/диагональное подключение 4. Двухтрубная система/нижнее подключение
Ссылка по теме: Виды систем отопления и их устройство в загородном доме-какую конструкцию выбрать
Системы отопления частного дома
1. Однотрубная 2. Двухтрубная 3. Коллекторная
- Двухтрубная отопительная система в дачном доме своими руками Отопление дачи двухтрубной системой отопления В…
- Разница в видах циркуляции, отопление открытого и закрытого типа РАЗВОДКА СИСТЕМЫ ОТОПЛЕНИЯ – СОВЕТЫ…
- Теплоноситель для отопления – чем заменить воду в системе Выбираем теплоноситель для систем отопления…
- Универсальное отопление своими руками – подробные чертежи и схемы Как сделать универсальное отопление –…
- Замена воды на пропиленгликоль в системе отопления Пропиленгликоль как теплоноситель в системе…
- Как сделать опрессовку труб в частном доме ОПРЕССОВКА ТРУБ В ЗАГОРОДНОМ ДОМЕ Состояние…
- Дуги для самодельного парника-теплицы в качестве автополива (чертеж) Самодельный парник-теплица в с дугами…
Система отопления многоэтажного дома
Система отопления многоэтажного дома довольно сложна и её внедрение очень ответственное мероприятие, результат которого будет влиять на всех находящихся в здании людей.
Существует несколько схем отопления многоэтажных домов, каждая из которых имеет как свои плюсы, так и свои минусы:
- Однотрубная система отопления многоэтажного дома вертикальная – надёжная система, благодаря чему пользуется популярностью. Помимо этого, на её реализацию требуется меньше материальных затрат, простота монтажа, детали могут быть унифицированы. Из недостатков можно отметить один, в отопительном сезоне бывают периоды, когда температура воздуха на улице повышается, а это значит, что в радиаторы (из-за перекрытия их), попадает меньше теплоносителя и он выходит из системы неостывшим.
- Двухтрубная система отопления многоэтажного дома вертикальная – эта система позволяет напрямую экономить тепло. При необходимости закрывается термостат, и теплоноситель будет продолжать поступать в нерегулируемые стояки, которые располагаются на лестничных клетках здания. Из-за того, что при такой схеме в стояке возникает гравитационное давление, часто отопление организуют, применяя нижнюю прокладку разводящей магистрали.
- Двухтрубная горизонтальная система – наиболее оптимальна как по гидродинамическим, так и по теплотехническим показателям. Эта система может применяться в домах самой разной этажности. Такая система позволяет эффективно экономить тепло, а также малоуязвима даже в тех случаях, которые не были учтены проектом. Единственный недостаток это высокая стоимость.
Прежде чем приступать к монтажным работам, необходимо спроектировать отопление. Как правило, проектирование отопительной системы многоэтажного дома выполняется на этапе проектирования самого дома. В процессе проектирования отопительной системы производятся расчеты, и разрабатывается схема отопления многоэтажного до расположения труб и отопительных приборов. В заключение работы над проектом, он проходит стадию согласования и утверждения в государственных инстанциях.
Как только проект согласован и получены все необходимые решения, начинается этап подбора оборудования и материалов, их закупки, а также осуществляется их доставка на объект. На объекте уже бригада монтажников приступает к монтажным работам.
Наши монтажники выполняют все работы с соблюдением всех нормативов, а также в чётком соответствии с проектной документацией. На заключительном этапе система отопления многоэтажного дома опрессовывается и производятся пусконаладочные работы.
Система отопления многоэтажного дома представляет особый интерес, ее можно рассмотреть на примере стандартного пятиэтажного дома. Необходимо выяснить, как в таком доме функционирует отопление и горячее водоснабжение.
Схема отопления двухэтажного дома.
В пятиэтажном доме подразумевается центральное отопление. в доме имеется ввод теплотрассы, есть водные задвижки, тепловых узлов может быть несколько.
В большинстве домов тепловой узел заперт, что делается для достижения безопасности. Несмотря на то что все это может показаться очень сложным, систему функционирования отопления можно описать доступными словами. Проще всего взять для примера пятиэтажный дом.
Схема отопления дома следующая. После водных задвижек располагаются грязевики (грязевик может быть один). Если система отопления открытая, то после грязевиков через врезки располагаются задвижки, которые стоят с обработки и подачи. Система отопления сделана таким образом, чтобы вода, в зависимости от обстоятельств, не могла браться с обратной стороны дома или с подачи. Все дело в том, что центральная система отопления многоквартирного дома функционирует на воде, которая перегрета, поступление воды осуществляется с котельной или с ТЭЦ, ее давление при этом составляет от 6 до 10 Кгс, а температура воды достигает 1500°С. Вода находится в жидком состоянии даже в очень холодную погоду благодаря повышенному давлению, поэтому она в трубопроводе не вскипает с образованием пара.
Когда такая высокая температура, то ГВС включается с обратной стороны здания, там температура воды не превышает 700°С. Если температура теплоносителя низкая (это происходит весной и осенью), то для нормального функционирования ГВС такая температура не может быть достаточной, тогда вода на ГВС идет с подачи в здание.
Теперь можно разобрать открытую систему отопления такого дома (это называется открытый водозабор), такая схема является одной из самых распространенных.
Печное отопление одноэтажного дома
Несмотря на возможность монтажа полноценного водяного отопления в одноэтажном частном доме в некоторых случаях выбор останавливается на печном. При правильной организации оно будет выполнять все свои функции. Но для этого необходимо продумать все элементы системы.
Первоочередной задачей владельца является решение вопроса – будет ли поверхность печи единственным источником тепла. Этот вариант примелем только в том случае, если дом имеет небольшую площадь до 60 м². В таком случае выбираются проекты одноэтажного дома с печным отоплением, где заложена кирпичная конструкция. При правильной схеме укладки воздух в помещении будет нагреваться от поверхности печи, которая имеет довольно большую площадь. Дополнительно обустраивается сложная система дымовых каналов для получения тепла от них.
Если же этих мер будет недостаточно – можно в топке печи установить теплообменник. Таким образом, организовывается двухтрубная или однотрубная система отопления одноэтажного дома, где основным источником нагрева теплоносителя является печь.
При выборе такой схемы можно столкнуться со следующими сложностями:
- Неправильно рассчитанная тепловая мощность печи, объем и расположение теплообменника. В итоге вода в трубах будет либо перегреваться, либо иметь недостаточную температуру;
- Большой объем печи. Учитывая, что в данном случае схема разводки отопления одноэтажного дома будет занимать немного места, но при этом печь существенно сократит жилую площадь здания;
- Низкий КПД системы.
Укладка печи с водяным теплообменником
Установка в одноэтажном доме печного отопления в большинстве случаев выполняется только при наличии уже готовой конструкции. Это влечет за собой снижение затрат — не нужно приобретать уже готовую печь. Если же ее нет – предпочитают не делать одноэтажный дом с отоплением от печи. Намного эффективнее использовать современные котлы – твердотопливные, газовые или электрические.
В проекте одноэтажного дома с печным теплоснабжением диаметр дымохода должен быть не менее 100 мм. Это связано с большим количеством угарных газов. В противном случае тяга будет низкая, что отразится на процессе горения.
Варианты подключения радиаторов
Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:
В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.
Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.
Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.
Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.
Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.
Теплопотери зависят от выбора способа подключения радиатора
Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.
Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.
А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.
Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.
Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.
Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.
На фото пример диагонального способа установки радиатора в загородном доме
Порядок действий при этом будет следующим:
- Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
- Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
- Крепим кронштейны.
- Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).
Внимание: Обычно два переходника имеют левую резьбу, и два – правую!
- Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
- Прикручиваем краны шарового типа к местам соединения с трубопроводом.
- Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
- Производим опрессовку и пробный пуск воды.
Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.
Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.
