Двухтрубная система отопления с верхней разводкой. Цены на газовые котлы
газовый котел
Упрощенная схема двухтрубной системы отопления – каждый из радиаторов индивидуально подключен к трубе подачи и к «обратке»
Обратите внимание – нигде на всем протяжении трубы подачи к ней не производится подмеса остывшего теплоносителя. То есть можно говорить о том, что на входе в любой из радиаторов сохраняется «температурный паритет»
Если разница и есть, то она связана лишь с тем, что возможны незначительные потери температуры за счет теплоотдачи от самого тела трубы. Но этот момент существенным считать нельзя, тем более что трубы при скрытой их проводке очень часто заключаются в термоизоляцию.
Одним словом, труба подачи превращается в своеобразный коллектор, от которого уже идет раздача на приборы теплообмена. А вторая труба-коллектор отвечает за сбор и транспортировку в котельную остывшего теплоносителя. И никакой значимой зависимости функционирования любого из отдельно взятых радиаторов от работы других – не прослеживается.
Какие преимущества характерны для такой системы?
Прежде всего, равномерное распределение температуры на входах в радиаторы позволяет очень гибко управлять системой отопления в целом. Для каждой из батарей может быть выбран свой тепловой режим работы, например, установкой термостатических регуляторов – в зависимости от типа отапливаемого помещения и его реальной потребности в притоке тепла. Это никак не сказывается на работе других участков общего контура.
Осуществлять термостатическое регулирование на каждом из радиаторов при двухтрубной системе – значительно легче, и это никак не сказывается на режиме работы других батарей.
- В отличие от однотрубной системы, отмечаются минимальные потери давления в контуре. Этим достигается упрощение балансировки всех участков контура, появляется возможность использования не столь мощного, то есть менее дорогостоящего и более экономичного циркуляционного насоса.
- Нет никаких ограничений ни по длине контуров (в разумных пределах, естественно), ни по этажности здания, ни по сложности разводок. То есть систему можно вписать в частный дом любой планировки и площади.
- Любой из радиаторов при необходимости вывести из эксплуатации — отключить, если нет необходимости обогрева конкретного помещения, или даже демонтировать для проведения тех или иных профилактических или ремонтных работ. На общей работоспособности системы это никак не сказывается.
Как видно, уже перечисленных выше достоинств вполне достаточно, чтобы понять все выгоды установки именно двухтрубной системы отопления. Но, возможно, у нее есть серьезные недостатки ?
- Да, конечно, и к таковым в первую очередь можно отнести более высокую стоимость первоначальных вложений. Причина банальна, и кроется уже в самом названии – труб для такой системы потребуется гораздо больше.
- Второй недостаток неразрывно связан с первым — раз больше труб, значит, масштабнее и сложнее монтажные работы в период создания системы.
Правда, и здесь можно сделать оговорку. Дело в том, что специфика двухтрубной системы отопления нередко позволяет обойтись трубами небольшого диаметра. Так что суммарные затраты, по сравнению с однотрубной разводкой с такими же показателями тепловой отдачи, могут различаться все же не столь пугающе. И это – с получением целого комплекта явных преимуществ!
Еще одним недостатком можно считать более значительный объем теплоносителя, циркулирующего по трубам. Это, конечно, не имеет существенного значения, если в этом качестве применяется обычная вода. Но в том случае, когда систему предполагается заполнять специальным теплоносителем-антифризом, разница может почувствоваться. Впрочем, тоже не настоль существенно, чтобы из-за этого пренебрегать достоинствами двухтрубной системы.
Типы двухтрубной отопительной системы по расположению трубопровода
На основе конструкции трубных контуров отопление можно поделить на вертикальные и горизонтальные системы, которые по сути различаются только тем, что контурные магистрали прокладывают либо вдоль, либо поперек.
Вертикальная (стояковая) схема востребована в многоэтажных коттеджах и домах, где на одну комнату приходится по одной батарее. Улучшенная циркуляция теплоносителя достигается здесь путем естественной конвекции. Вода нагревается в котле и, поскольку она легче той холодной, которая идет по обратной линии, она устремляется наверх. В такой системе можно обойтись и без циркуляционного насоса. Вертикальную разводку можно сделать и тупиковой, и попутной (с верхним розливом).
Горизонтальная разводка — система отопления в рамках одного этажа, когда лежневка напрямую связана с приборами, т.е. отопительная ветвь прокладывается вдоль помещения. Эта разводка также бывает тупиковой и попутной (по часовой стрелке)
Можно организовать такую схему на нескольких уровнях в малоэтажных объектах: от котла вверх будет идти парный стояк (важно подобрать трубу нужного диаметра), а от него по этажу — разводка. Для улучшения циркуляции носителя рекомендуется стравливать воздух в радиаторах с помощью крана Маевского
Типы радиаторов для обогрева многоквартирных домов
В многоэтажных домах нет единого правила, позволяющего использовать конкретный вид радиатора, поэтому выбор особо не ограничивается. Схема отопления многоэтажного дома довольно универсальна и имеет хороший баланс между температурой и давлением.
К основным моделям радиаторов, используемых в квартирах, можно отнести следующие устройства:
- Чугунные батареи . Нередко используются даже в самых современных зданиях. Дешево стоят и очень легко монтируются: как правило, установкой данного типа радиаторов владельцы квартир занимаются самостоятельно.
- Стальные отопители . Этот вариант является логичным продолжением разработок новых отопительных приборов. Будучи более современными, стальные панели отопления демонстрируют хорошие эстетические качества, довольно надежны и практичны. Очень хорошо сочетаются с регулирующими элементами отопительной системы. Специалисты сходятся во мнении, что именно стальные батареи можно назвать оптимальными при использовании в квартирах.
- Алюминиевые и биметаллические батареи . Изделия, изготовленные из алюминия, очень ценятся владельцами частных домов и квартир. Алюминиевые батареи имеют самые лучшие показатели, если сравнивать с предыдущими вариантами: отличные внешние данные, небольшой вес и компактность отлично сочетаются с высокими эксплуатационными характеристиками. Единственный минус этих устройств, который нередко отпугивает покупателей – высокая стоимость. Тем не менее, специалисты не рекомендуют экономить на отоплении и считают, что такое вложение окупится довольно быстро.
Заключение
Правильный выбор батарей для централизованной системы отопления зависит от рабочих показателей, которые присущи теплоносителю в данном районе. Зная скорость остывания теплоносителя и тем его движения, можно рассчитать необходимое количество секций радиатора, его размеры и материал. Не стоит забывать и о том, что при замене отопительных приборов необходимо проследить за соблюдением всех правил, поскольку их нарушение может привести к возникновению дефектов в системе, и тогда отопление в стене панельного дома не будет выполнять свои функции (прочитайте: “Трубы отопления в стене”).
Централизованные системы отопления демонстрируют хорошие качества, но их нужно постоянно поддерживать в рабочем состоянии, а для этого нужно следить за многими показателями, включая теплоизоляцию, износ оборудования и регулярной замены отработавших свое элементов.
Собственная квартира в городе – это предмет роскоши. Также это комфорт и уют для ее хозяев, так как городская квартира является самым распространенным местом для жизни у современных горожан. Стоит отметить, что немаловажную роль в создании комфортной обстановки в такой квартире является хорошая система обогрева
Схема отопления многоэтажного дома является очень важной деталью для любого человека
В современной жизни такая схема имеет много конструктивных отличий от обычных способов отопления. Поэтому схемы отопления трехэтажного дома и больше гарантируют эффективное прогревание стен даже в самую непредсказуемую погоду.
Виды двухтрубной системы отопления
1. Во-первых, система классифицируется по типу расширительного бачка. Он бывает закрытого и открытого типа.
- Открытый тип используется всё реже. Такой бак монтируется только в самой высокой точке отопительной магистрали. Необходимо постоянно следить за тем, чтобы вода из него не выливалась. Давление в такой системе не высокое.
- Закрытый бак, является полностью герметичной ёмкостью. Благодаря специальной мембране, он либо подаёт воду в трубы, либо забирает её. Этот вариант предпочтительнее, так как даёт возможность системе работать под большим давлением. К тому же, расширительный бак закрытого типа не требует наблюдения.
2. Следующая квалификация – по расположению трубопроводов. Здесь есть тоже 2 варианта.
- Вертикальная система отопления. Её успешно используют в зданиях с несколькими этажами. Суть такого способа заключается в том, что радиаторы каждого этажа подключаются к вертикальному стояку. Преимущество такого подключения в том, что исключается возможность появления воздушных пробок.
- Горизонтальная отопительная система. В этом случае, радиаторы подсоединяются к горизонтальному трубопроводу. Чаще такой вариант используется в одноэтажных домах. Для борьбы с воздушными пробками используется кран Маевского.
3. Третий критерий, по которому делится двухтрубное отопление – это способ обустройства разводки.
- Нижняя разводка. Труба, которая подаёт горячую воду, прокладывается в нижней части дома. Её можно провести под полом, в подвале и так далее. Обратная труба, с остывшей жидкостью, устанавливается ещё ниже. Радиаторы обязательно должны находиться выше котла. Это усилит движение теплоносителя. Также при такой разводке делается верхняя воздушная линия, которая служит для отведения воздуха из магистрали.
- Верхняя разводка. Трубопровод с нагретой водой устанавливается по верху здания. В основном таким местом является утеплённый чердак. Расширительный бак устанавливается в самой высокой точке магистрали.
Водяное отопление
Наиболее широко распространено, несмотря на появление более современных систем. Основное разделение — отопление зависимое и независимое. Виды разводки:
- Однотрубная (данную систему называют еще бифилярной)
- Многоконтурная: одна из разводок — двухтрубная — представляет собой распространенную систему данной категории, наряду с четырех — и трехтрубными отопительными системами

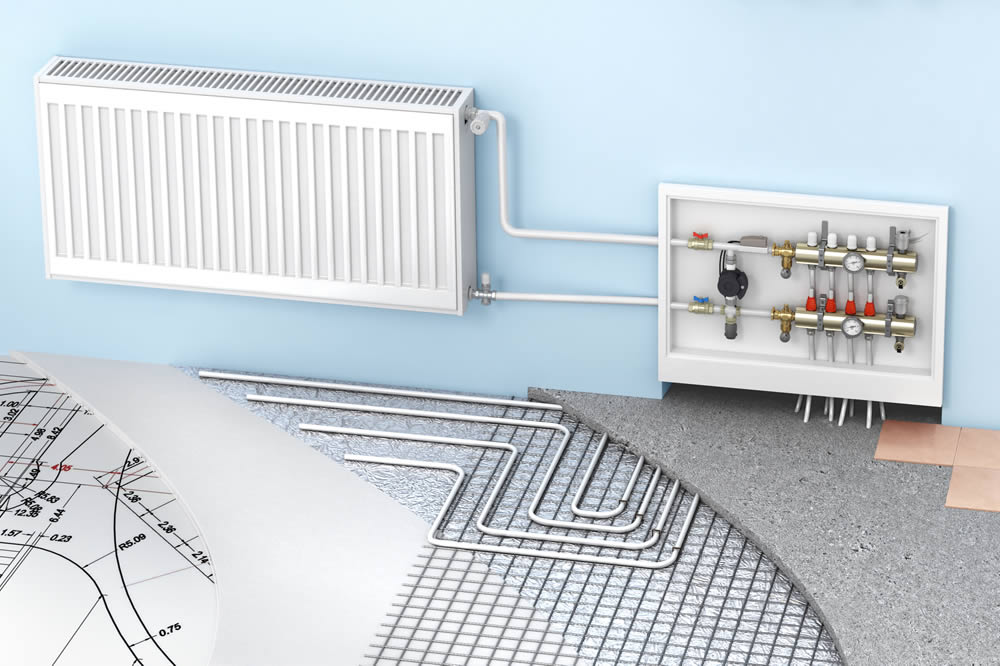

- Разводка, называемая коллекторной
Работа системы с однотрубной разводкой
Теплоносителем в данной системе является вода. После нагрева теплоноситель проходит по направляющим трубопроводам. По уровню рабочей температурные режимы данной системы различны. Основной пример: схема отопления стояковой системы будет однотрубной с гидравлической связью, и двухтрубной в контексте работающих в ней отопительных приборов (радиаторов). Схема подключения является зависимой, или открытой, то есть имеет вертикальный или горизонтальный стояк, как и в случае с бифилярной системой. Теплоноситель нагревается посредством автономных энергетических элементов, которые разделяются на змеевики. Подключение оптимально выполнять к восходящему или нисходящему участку трубопровода.
Горизонтальные бифилярные системы имеют трубчатые приборы отопления (конвекторы, отопительная ребристая или гладкая труба, стальной или чугунный радиатор и др.) При использовании горизонтальной отопительной системы невозможно отрегулировать температуры одного или нескольких отопительных приборов — тех, нагрев которых необходим в данный момент. Регулировка возможна только для всей цепи отопления. Данные системы находят применение по большей части для отопления сельскохозяйственных объектов.
По способу перемещения теплоносителя внутренние отопительные системы подразделяют на системы с естественной и принудительной циркуляцией (давление в системе поддерживается посредством циркуляционного насоса). При варианте естественной циркуляции имеются подвиды — с верхним розливом и с нижним розливом. Установки с верхним розливом работают по схеме: подъем нагретого теплоносителя наверх по подающему вертикальному стояку и распределение его в горизонтальные трубопроводы и далее к радиаторам. После того, как тепловая энергия отдана в приборы и далее в воздух помещения, более тяжелая остывшая вода идет к котельному агрегату.
По магистральному трубопроводу теплоноситель может быть направлен различным образом, по тупиковой или попутной схеме. При использовании тупиковой схемы нагретый теплоноситель от котла имеет противоположное направление относительно остывшей воды. «примета» данной системы — наличие одной или нескольких закольцовок, или циркуляционных колец. В случае, когда отопительные радиаторы находятся рядом с котлом, протяженности закольцовок уменьшаются. Соответственно, при удаленности от главного стояка — протяженности циркуляционных колец увеличиваются. Поэтому наиболее целесообразна схема, при которой кольца циркуляции минимально удалены от автономного котельного агрегата. В идеале — это не одна протяженная система, а несколько более коротких.

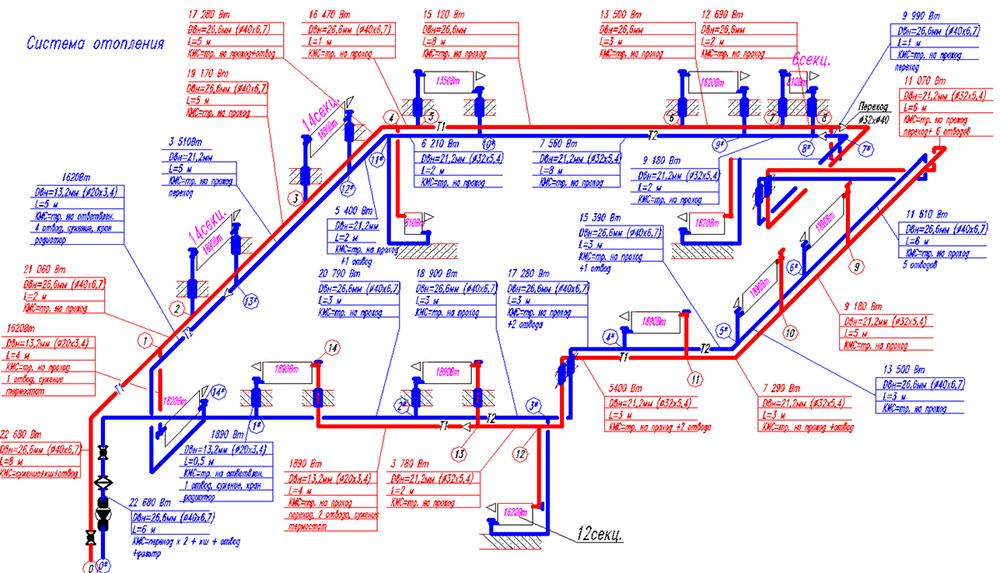

Нюансы планирования и расчётов двухтрубных систем
Делать отопительную систему «на глазок» чревато многими неприятностями, и главная из них – оказаться в замерзающем доме посреди зимы. Грамотные расчёты позволят не расходовать лишние материалы, предусмотреть все нюансы и главное – быть уверенным в результате.
Самый простой расчёт мощности отопления по площади дома выглядит следующим образом:
Q (мощность) = S (внутренняя кубатура здания)×A (средний показатель ватт 100-150)×k (коэффициент запаса мощности в пределах 1.2 или 1.25).
Это самый простой расчёт, который позволяет более-менее рационально рассчитать необходимые параметры. Но нужно отметить, что для более детального расчёта есть и другие формулы, в которые включаются такие переменные, как высота потолков, особенности строительного материала стен, климатических особенностей региона и тому подобное.
Второй важный параметр, который тоже следует учесть – это расчёт гидравлики для системы. Правильно произведённые измерения в этом плане позволят избежать избыточного давления в трубах и разбалансировки всей системы.
Объём теплоносителя рассчитывается по формуле:
V (объём теплоносителя) = 13,5×Q (мощность котла).
Диаметр трубы теплоносителя:
D (сечение трубы) = √354×(0.86×Q (мощность котла)):(K (tº теплоносителя на выходе из котла) –Ko (tº теплоносителя на обратном контуре)):V (скорость циркуляции теплоносителя).
ФОТО: fire-hot.ruВсе эти расчёты лучше доверить профессионалам, которые помогут вам грамотно составить схему и подобрать соответствующее оборудование
Этапы монтажа
Сборка системы отопления по этой схеме производится в обычном порядке. То есть:
Монтируется котел. Высота того помещения, где он будет установлен, не должна быть меньше 2,5 м. При этом минимально допустимым объемом комнаты считается 8 м 3. Котел обычно выбирают исходя из того, что на 10 м 2 помещения требует 1 кВт мощности.
Навешиваются радиаторы. Наиболее популярной разновидностью этого оборудования являются биметаллические батареи. Перед навешиванием радиаторов следует сделать разметку. Крепят это отопительное оборудование обычно на специальные кронштейны.
Протягиваются собственно сами магистрали. Чаще всего для сборки систем отопления, в том числе и попутной, используются металлопластиковые трубы. К их преимуществам относят легкость монтажа, способность выдерживать даже очень высокие температуры и долговечность.
Устанавливается циркуляционный насос. Этот прибор обычно монтируется в непосредственной близости от котла, на обратной трубе. Врезать его нужно через байпас с тремя кранами. Перед циркуляционным насосом обязательно должен быть установлен фильтр. Это дополнение значительно продлит срок его службы.
Монтируются расширительный бак и группа безопасности. Первый подключается к обратке посредством одной трубы. Конечно же, для системы Тихельмана нужно выбирать мембранный расширительный бак. Группа безопасности обычно идет в комплекте с котлом.

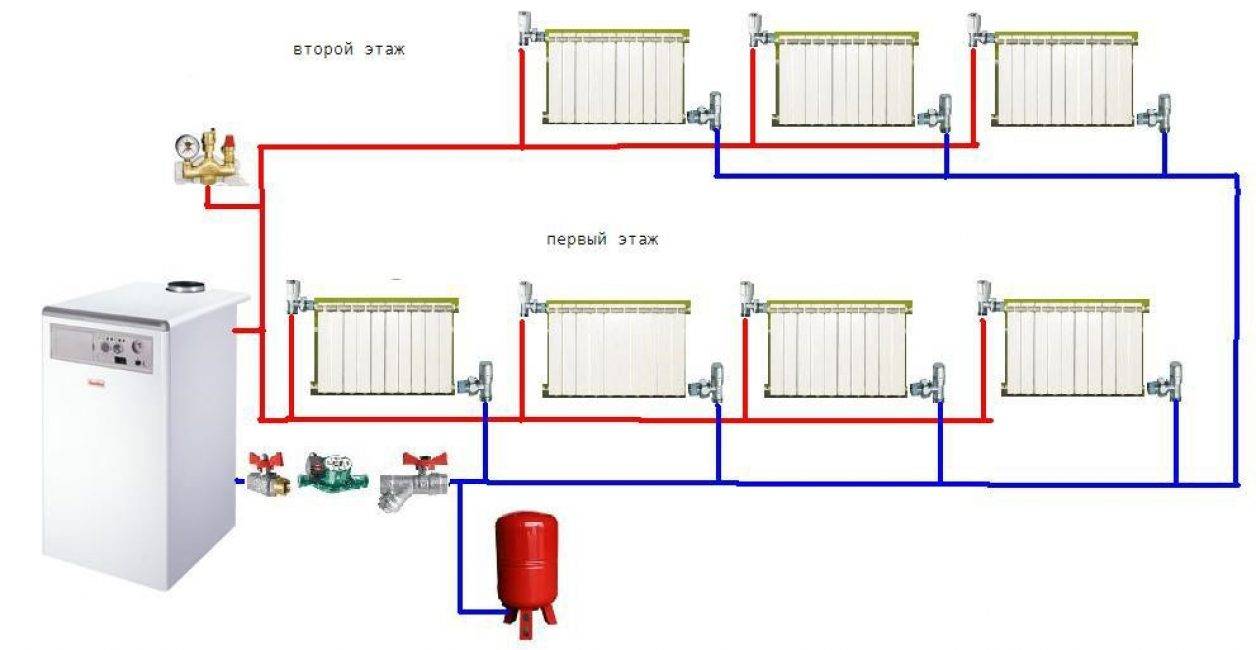

Двухтрубная система отопления
Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

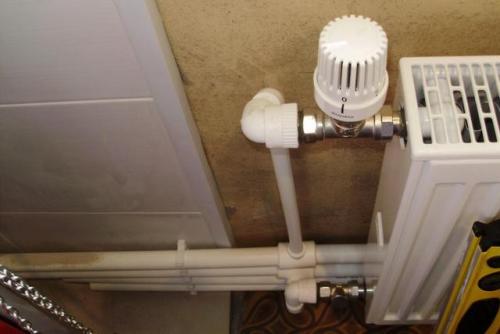

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.
Какие преимущества обеспечивает такая разводка?
Двухтрубная магистраль
На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?
- Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
- В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
- При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
- Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

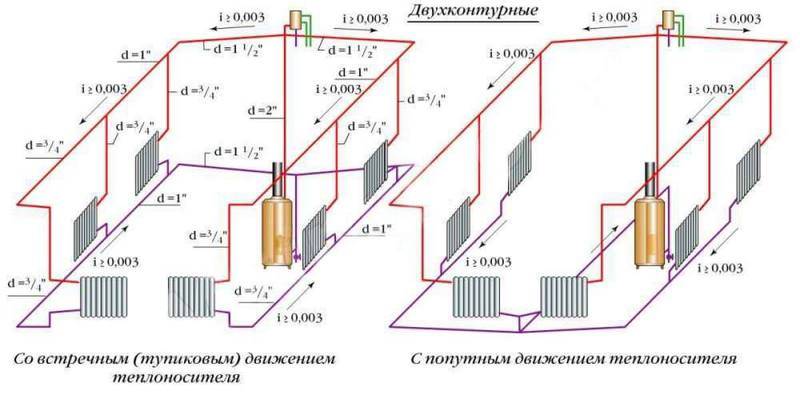

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.
Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.
Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя
Классификация двухтрубной системы отопления
Виды систем
Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.
По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.
Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.
По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.
При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.
Недостатки двухтрубной системы
Двухконтурная система
Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.
До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.
Ленинградка или двухтрубная система отопления
Существует несколько методов установки отопительной системы. Основным компонентом в такой системе является котел, который производит тепло, а затем теплоноситель передается по трубопроводам к радиаторам, либо через естественное расширение жидкости при нагревании, либо при помощи циркуляционного насоса. Один из вариантов установки — это двухтрубная система отопления типа «ленинградка».
- Ленинградка
- Система отопления из двух труб
Ленинградка
Монтаж однотрубной системы отопления начали проводить ещё во времена советского союза. В те времена перед строителями ставилась задача обеспечить потребителей максимально дешёвым теплом, поэтому сборка контура проводилась в сжатые сроки с использованием минимального количества труб.
Теплоноситель в такой системе отопления с принудительной циркуляцией перемещается по замкнутому кругу от подачи к обратке котла. При этом к центральной магистрали в последовательном порядке подключаются радиаторы отопления. По реализации тепла ленинградку можно разделить на два основных вида:
- с горизонтальным расположением стояков;
- с вертикальным расположением транспортных магистралей.
Обратите внимание! Вертикальная обвязка используется для теплообеспечения многоэтажных жилых зданий. В данном случае теплоноситель перераспределяется из вертикального стояка, вода движется сверху вниз
Автономное отопление в частном доме реализуется при помощи горизонтальной схемы.
Главным минусом использования однотрубной отопительной системы считается невозможность регулирования температуры в отдельном помещении. Дело в том, что первые к подающему трубопроводу котла радиаторы прогреваются гораздо лучше остальных. Если немного перекрыть подачу теплоносителя в центре контура, то все последующие батареи останутся холодными.
В то же время к вертикальному стояку отопления не рекомендовано подсоединять более 10 отопительных приборов. В первых к котельной радиаторах температура теплоносителя будет находиться на уровне 100 градусах, на последних не больше 50 градусов. В однотрубной системе двухэтажного дома желательно использовать мощный циркуляционный насос, который повысит эффективность работы отопительной системы закрытого типа и создаст равномерное давление на всей протяжности центральной магистрали.
Основными плюсами использования ленинградки считаются:
- Возможность регулирования температуры в каждом отдельном помещении при помощи автоматических терморегуляторов, но такие приборы можно установить только в частном одноэтажном доме.
- Включение в систему запорной арматуры и байпасов позволяет проводить ремонт или замену радиаторов без слива воды с контура.
- На сборку центрального трубопровода идёт в два раза меньше материала, чем на монтаж двухтрубной отопительной системы.
Система отопления из двух труб
Обратите внимание! Принцип работы такой конструкции несколько отличается от вышеописанной. В отоплении открытого типа при нагреве теплоноситель начинает подниматься по стояку и транспортироваться до радиаторов, отдавшая тепло жидкость возвращается к котлу через обратку
Своё название двухтрубная система получила через соединение батареи с двумя трубопроводами, верхним подающим и нижним обратным. Главными достоинствами подобной обвязки считаются:
- Равномерный прогрев всех отопительных приборов в жилом доме не зависимо от этажа. Для регулирования температурных показателей в отдельном помещении на батареи необходимо устанавливать терморегулятор.
- При использовании полипропиленовых труб в указанной системе обогрева нет надобности устанавливать мощное оборудование. Здесь жидкость перемещается самотёком, при слабом напоре воды в контур монтируют маломощный насос.
- Использование байпаса и запорной арматуры позволяет проводить замену или ремонт вышедших из строя радиаторов отопления.
Как можно понять двухтрубная схема намного эффективнее ленинградки, но и у этой системы есть слабые места. Одним из её недостатков считается сложность сборки контура и необходимость в использовании многочисленных деталей. В связи с этим монтаж двухтрубного контура обойдётся намного дороже от установки однотрубного аналога.
Что выбирать каждый потребитель вправе решать самостоятельно. Так однотрубная обвязка хорошо себя показала в эксплуатации для небольшого загородного дома или многоэтажной постройки до 5 этажей. В остальных случаях рекомендовано выбирать двухтрубную систему. Если возникли вопросы по монтажу или составлении схемы отопления оставьте заявку на сайте или позвоните по номеру +7 (926) 966-78-68 (мастер по отоплению Дмитрий)
Что необходимо учесть при обустройстве любой системы
Итак, вы уже, знаете, какая система лучше всего подходит вашим условия эксплуатации. Прежде, чем приступать к её монтажу, прислушайтесь к советам профессионалов. Основные из них можно сформулировать так:
- Не забывайте о необходимости установки на входе и выходе батарей регулирующих термокранов, а также сливного крана, месторасположение которого – самая нижняя точка отопительной конструкции. Реализовать двухтрубную разводку можно в частном доме любой этажности. Работать она может без циркуляционного насоса. Но ввиду низкой эффективности данных систем в настоящее время мало кто их использует.
- Приняв решение о размещении в строении двухтрубной разводки, оснащённой коллектором, тщательно продумайте и спланируйте размещение так называемой гребёнки, выполняющей функцию узла распределения теплоносителя. Длина отходящих от неё труб должна быть соизмеримой. В противном случае значительная разница в их длине от гребёнки до батарей может вызвать существенную разницу в давлении.
- Приобретённые, как говорят, «по дешёвке» бывшие в употреблении трубы и фитинги могут обернуться значительными денежными затратами на проведение ремонта не только системы отопления, но и самого здания.
Однотрубная схема дешевле. Но если во главу угла вы ставите качество системы отопления, не стоит жалеть денег на двухтрубную разводку. Так вы получите возможность управлять теплом в комнатах.
Принцип работы
Двухтрубная отопительная система
Водяная радиаторная отопительная система функционирует следующим образом: теплоноситель (вода или антифриз) нагревается в котле и поступает в подающий контур. Проходя через радиаторы, жидкость отдает тепло приборам отопления, постепенно остывает и по обратному контуру возвращается в котел. Цикл повторяется многократно и непрерывно, за счет чего радиаторы прогревают помещения до комфортной температуры.
Двухтрубная отопительная система
В самом простом варианте монтируется однотрубная система – радиаторы последовательно подключены к одному контуру, и теплоноситель в полном объеме проходит поочередно через все приборы отопления, прежде чем вернуться в котел. Такой вариант подходит только для маленьких домов, поскольку каждый последующий радиатор нагревается все меньше и меньше – соответственно, падает и его теплоотдача.

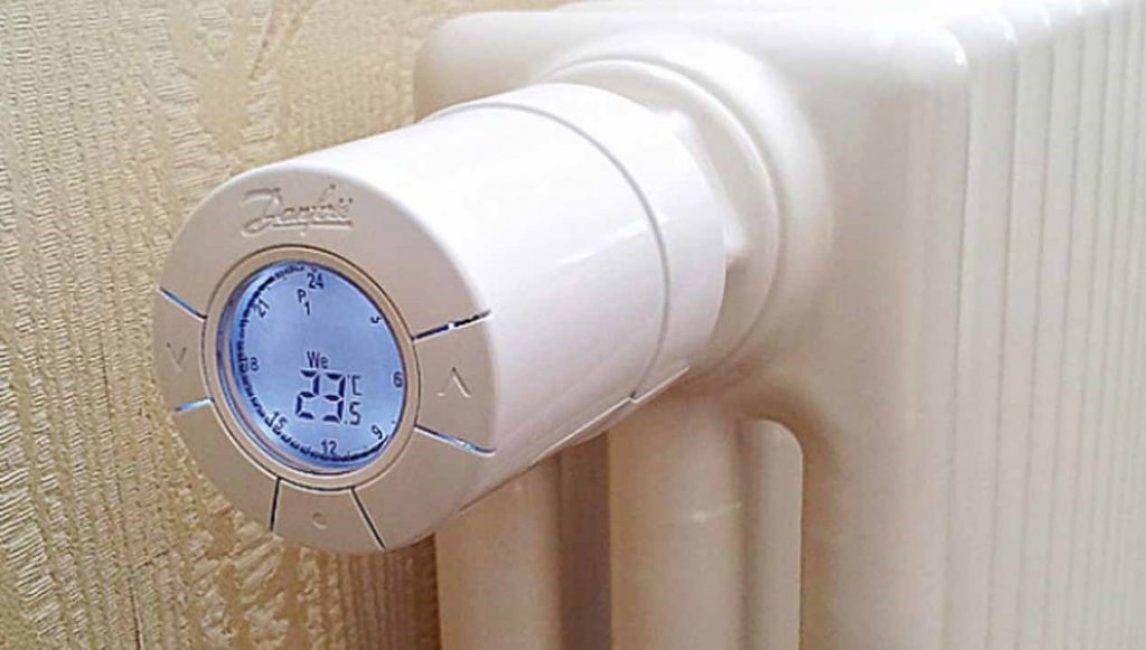

Регулятор температуры для радиатора
Двухтрубная система сложнее, но многократно эффективнее. Общий принцип ее работы таков: радиаторы подсоединяются параллельно к двум отдельным контурам – подачи и обратки.
Банные печи с баком для воды (120+ Фото): устройство и принципы работы, типы, выбор модели, самостоятельное изготовление (Видео) +Отзывы
Типы разводки при двухтрубной системе
Вне зависимости от того, какой именно тип двухтрубной отопительной системы вы выберете для собственного дома, есть еще одна система разделения ее – по принципу организации разводки. На фото можно увидеть две разных схемы разводок. Каждая имеет свои преимущества и недостатки двухтрубной системы отопления.
Нижняя разводка. При ней прокладка трубопровода с горячим теплоносителем производится в подвальном или же цокольном помещении. Допускается также прокладка труб в подполе. При таком типе прокладки следует учитывать, что трубы для возвращения отработанного теплоносителя обратно к котлу должны быть расположены еще ниже. Использование принципа горизонтальной разводки предусматривает необходимость некоторого углубления котла – только в таком случае вода будет перемещаться от радиаторов к нагревательному элементу максимально быстро. Кроме того, существует необходимость подключения к контуру дополнительной линии – воздушной. С ее помощью можно будет удалять и системы воздух.
Нижняя разводка
Верхняя разводка. Для ее сооружения необходимо располагать расширительный бачок в самой верхней точке трубопровода. Там же проводится и разветвление системы. Являясь более практичной, верхняя разводка не может быть установлена в строениях, в которых отсутствует чердак.
Однако есть некоторые требования, которые непременно следует учитывать. В частности, для домов, в которых смонтирована двухтрубная вертикальная система отопления, наиболее целесообразным является применение нижней разводки. Это объясняется тем, что двухтрубное отопление с нижней разводкой позволяет с максимальной пользой использовать давление, которое возникает в системе при довольно большой разнице теплоносителя и отработанной жидкости. Конечно же, если архитектурные особенности здания не позволяют использовать нижнюю разводку, допустимо применение верхней.

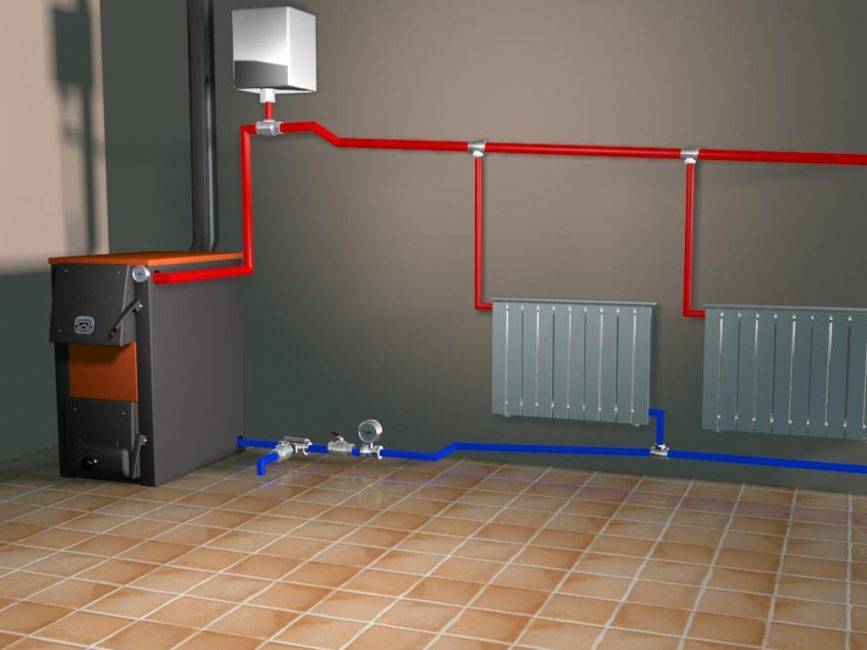

Верхняя разводка
Следует учитывать, что применение верхней разводки и для поставки теплоносителя к радиаторам, и для возвращения обрата в котел – не лучшее решение, поскольку возможно скопление шлама в нижних элементах системы.
Еще одним принципом разделения является направленность течения теплоносителя. Согласно этому критерию, система может быть:
- прямоточной. В таком случае направление движения теплоносителя и обрата совпадают.

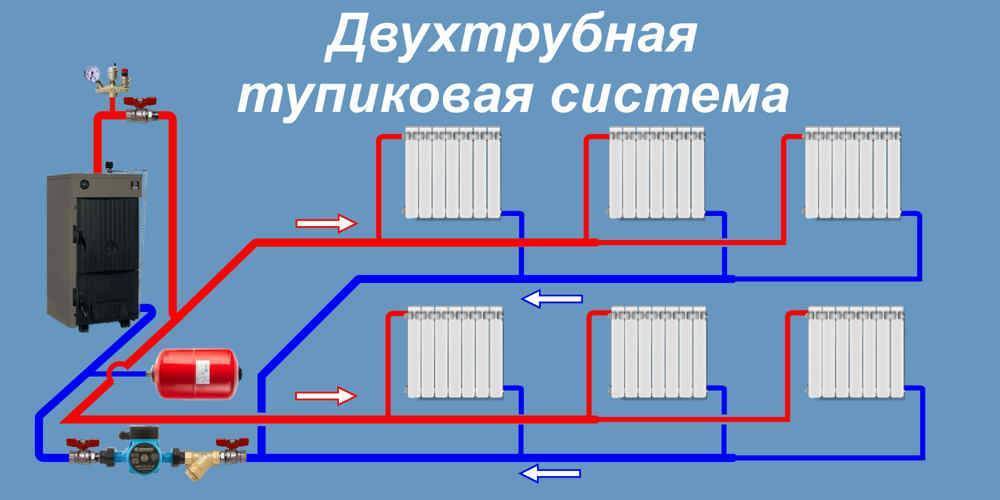

- тупиковой. В случае использования такой схемы, как двухтрубная тупиковая система отопления, горячий и отработанный теплоноситель движутся в разных направлениях.
Современные системы могут быть оснащены специальным насосом, благодаря которому происходит более активное перемещение теплоносителя. Вместе с тем, достаточно часто используются и системы с естественной циркуляцией, при которых дополнительное оборудование не применяется. Если предполагается использование двухтрубной системы в двухэтажном доме, то такое двухконтурное отопление непременно следует оборудовать насосом.
Система отопления с циркуляционным насосом
А вот при монтировании отопительной двухтрубной системы в одноэтажном помещении можно обходиться без насоса, используя для естественного перемещения теплоносителя некоторые законы физики
При этом важно учитывать, что для более активной естественной циркуляции теплоносителя необходимо прокладывать отопительные трубы с уклоном, направленным в сторону нагревательного котла
Для систем с принудительной циркуляцией он необходим на случай непредвиденного отключения электроэнергии или поломки насоса. В таком случае уклон позволяет теплоносителю циркулировать естественным образом.
