Схема двухтрубной отопительной системы для частного дома

Открытая и закрытая отопительные системы

Функционирование открытой системы отопления осуществляется во многих многоквартирных домах. Для этого применяется специальная расширительная емкость. При эксплуатации излишки попадают в эту емкость. В системе может отсутствовать герметичность, поэтому весь процесс сопровождается испарением паров. Открытый вариант не предусматривает наличия встроенного насоса. Конструкция по монтажу достаточно простая и легкая.

• равномерный прогрев помещения;
• простота эксплуатации;
• долговечная;
• система может работать даже при отключенном электричестве;
• отсутствие необходимости установки дополнительного насоса;

Закрытая система отопления полностью герметична и не выделяет паров при эксплуатации. Движение потока воды осуществляется при помощи насоса. В данной системе полностью отсутствует естественная циркуляция. Если начинают появляется излишки воды, то срабатывает клапан и происходит испарение жидкости для снижения уровня воды.

Достоинства закрытого типа:

• надежность и прочность;
• возможность отрегулировать уровень давления в системе;
• доступность;
• устойчива к низким температурам;
• возможность применить дополнительные обогреватели;

Особенности двухконтурных генераторов тепла

Устройство газового прибора на два контура.

1. Главное отличие таких агрегатов от одноконтурных собратьев в том, что тепловую энергию топлива они используют не только для нагрева воды в отопительном контуре, но и в ветке для ГВС .
2. Одноконтурные аналоги также можно применять для согрева воды. Происходить это может в накопительном баке при помощи косвенного нагревания. Теплоноситель при этом будет частично отдавать энергию, протекая через дополнительный теплообменник в термически изолированном резервуаре.
3. Главное же отличие заводского двухконтурного агрегата от таких самодельных схем – прямая передача энергии тепла от топлива воде .

Обратите внимание! Проектируя систему, учтите одну очень важную особенность, которую имеет схема отопления с двухконтурным котлом. Когда в доме включают кран горячей воды, то котел перестает нагревать теплоноситель и переключается на контур ГВС

Как на практике работает такой агрегат

На фото — работа сети в двух режимах.

1. Для грамотно утепленных зданий, имеющих значительную площадь, озвученный режим работы двухконтурного агрегата не очень важен. Подобные постройки обладают высокой тепловой инерционностью. Поэтому, даже тогда, когда котел в течение нескольких часов греет воду лишь для хозяйственных нужд, температура в доме изменится всего на 1/2 градуса.
2. Когда здание небольшое либо недостаточно утеплено, инерционность становится важным параметром. Отопительные батареи и вода в трубах в этом случае должны остывать как можно дольше. Добиться этого можно, подобрав радиаторы с большим объемом секций и трубы с увеличенным сечением.
3. Когда существует нужда в значительных объемах и постоянных затратах горячей воды, то двухконтурный котел лучше не ставить.

Схема, в которую включен одноконтурный котел и бойлер для ГВС.

Тут лучше подойдет схема отопления с двумя котлами либо одноконтурного аналога и греющей воду колонки. Двухконтурный агрегат не будет способен поддерживать комфортную температуру в помещениях, если станет работать больший процент времени на ГВС.

1. Гравитационную систему отопления также планировать с подобным котлом не следует.

Обратите внимание! В этом случае, после остановки котла, циркуляция в сети отопления прекратится почти сразу. Восстановление ее будет долгим

В ходе повторного наполнения горячей водой, батареи разогреются неравномерно. Это приведет к некомфортному распределению температур в помещениях.

Особенности схемы первично-вторичных колец

Такая схема предусматривает организацию первичного кольца, по которому должен постоянно циркулировать теплоноситель. К этому кольцу подключаются котлы отопления и отопительные контуры. Каждый контур и каждый котел является вторичным кольцом.

Еще одной особенностью этой схемы является наличие циркуляционного насоса в каждом кольце. Работа отдельного насоса создает определенное давление в том кольце, в котором он установлен. Также узел оказывает определенное влияние на давление в первичном кольце. Так, когда он включается, вода выходит из трубы подачи воды, попадая в первичный круг и меняя гидросопротивление в нем. В итоге появляется своеобразный барьер на пути движения теплоносителя.

Поскольку к кругу сначала подключается труба обратки, а после нее – труба подачи, теплоноситель, получив немалое сопротивление у трубы подачи, начинает течь в трубку обратки. Если же насос выключается, гидросопротивление в первичном кольце становится очень малым и теплоноситель не может заплыть в теплообменник котла. Обвязка продолжает работать так, как будто отключенного агрегата вообще не было.

По этой причине не нужно использовать одну сложную автоматику для отключения котла. Единственное, что нужно, так это установить между насосом и патрубком возвращения воды обратный клапан. Аналогичная ситуация с контурами отопления. Только линии подачи и обратки присоединяют к первичной цепи в противоположном порядке: сначала первую, затем вторую.

Универсальная комбинированная схема

Эта система имеет такую обвязку:

1. Два общих коллектора или гидроколлектора. К первому подключены подающие линии котлов. Ко второму – линии обратки. На всех линиях находится запорная арматура. На трубах возврата теплоносителя находятся циркуляционные насосы.
2. Мембранный бак подключен к большому коллектору обратной линии.
3. Бойлер косвенного нагрева является связующим звеном между двумя коллекторами. На трубе, которая соединяет бойлер с коллектором подачи, стоят циркуляционный насос и запорный клапан. На трубе, соединяющей бойлер с коллектором обратки, также имеет клапан.
4. Группа безопасности установлена на коллекторе подачи теплоносителя.
5. Труба подпитки присоединена к коллектору, который находится на линии подачи горячей воды. Во избежание утечки горячего теплоносителя через эту трубу, на нее ставят обратный клапан.
6. Определенное количество малых гидроколлекторов (их может быть два, три и более). Каждый из них соединен с вышеупомянутыми общими коллекторами. Эти гидроколлекторы и крупные коллекторы образуют первичные кольца. Количество таких колец равно количеству малых гидроколлекторов.
7. Контуры отопления отходят от малых гидроколлекторов. Каждый контур имеет миниатюрный смеситель и циркуляционный насос.

Изготавливаем коллектор распределения

Проводим расчет материала, необходимого для изготовления коллектора. Легче всего это сделать в электронных таблицах Excel. Заодно в этой программе можно рассчитать и стоимость материалов, потребных для изготовления устройства. Приобретаем необходимый исходный материал и готовим инструменты для самостоятельного изготовления.

готовим инструменты

Исходными материалами для основных частей коллектора будут служить трубы обычные или квадратного сечения. Производим на них необходимую разметку, используя штангенциркуль, линейку и керн.

Производим необходимую разметку

С использованием газового резака делаем отверстия под патрубки.

делаем отверстия под патрубки

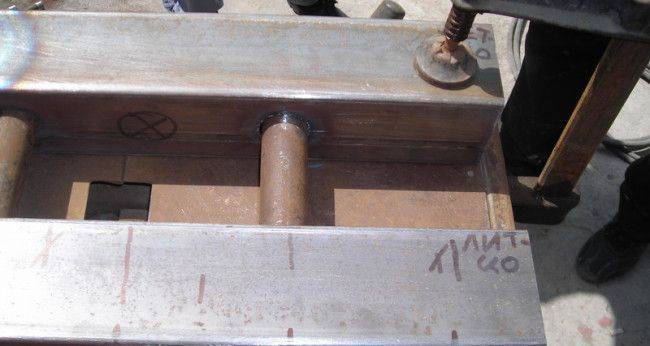

Вставляем патрубки (отрезки труб с резьбой) в посадочные места.

Вставляем патрубки

Фиксируем патрубки сваркой. Сначала начерно, а потом обвариваем по всему периметру.

Фиксируем патрубки сваркой

Также привариваем к корпусу кронштейны для крепления на стену.

привариваем к корпусу кронштейны

Зачищаем места сварки от окалины и ржавчины.

Зачищаем места сварки

Всю конструкцию обрабатываем обезжиривающим составом, покрываем краской и лаком.

обрабатываем обезжиривающим составом, покрываем краской и лаком

Краска полностью схватывается через два-три дня и нашем распоряжении оказывается самостоятельно изготовленный распределительный коллектор. Теперь осталось только установить его на место и подсоединить к нему все входящие и исходящие контуры.

готовый самодельный распределительный коллектор

Система с распределительным коллектором будет работать намного эффективнее, чем простое нагромождение отопительных труб

Для того, чтобы поймать все нюансы самостоятельного изготовления распределительного коллектора и область его применения – рекомендуем вам посмотреть обучающее видео.

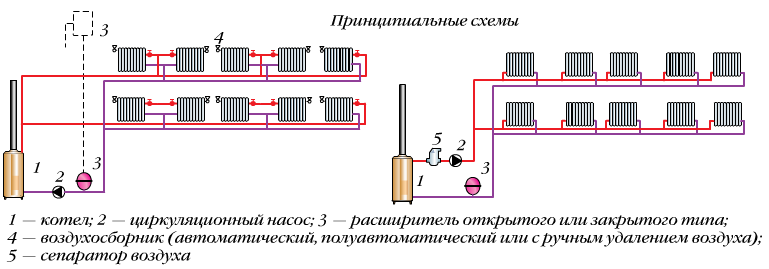

Двухтрубная система отопления

Принцип работы двухтрубной системы отопления несколько отличается от той, что была описана выше. В данном случае теплоноситель поднимается по стояку и подводится к каждой батарее отопления. А потом по обратке возвращается назад в трубопровод, который транспортирует его в отопительный котел.

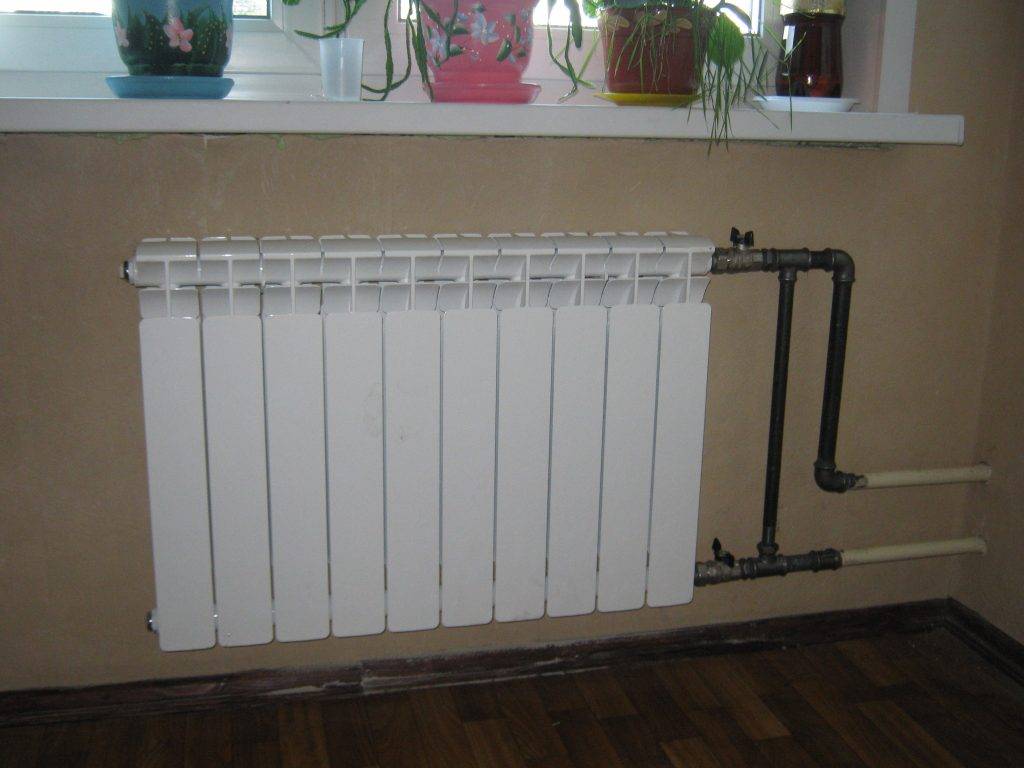

При такой схеме радиатор обслуживается двумя трубами — подачей и обраткой, поэтому система называется двухтрубной.

Какие преимущества обеспечивает такая разводка?

Двухтрубная магистраль

На что можно рассчитывать, выбрав данный вариант организации отопления частного и жилого многоквартирного дома?

• Подобная система позволяет организовать равномерный обогрев каждого радиатора. В любую батарею, на каком бы этаже она ни находилась, горячая вода поступает с одинаковой температурой. При желании на радиатор можно установить термостат, и тогда погода в доме поддается самостоятельной регулировке. На теплоотдачу радиаторов, установленных в других квартирах, использование термостата в отдельно взятом помещении никак не влияет.
• В двухтрубной обвязке при циркуляции теплоносителя нет больших потерь давления. Поэтому для нормального функционирования системы мощный гидравлический насос не нужен. Вода способна циркулировать благодаря гравитационной силе, то есть самотеком. А если напор воды слабый, достаточно установить маломощную насосную установку, более экономичную и простую в обслуживании.
• При помощи запорной аппаратуры, байпасов и вентилей легко организовать такие схемы, которые позволят ремонтировать при необходимости один отопительный прибор, не отключая все отопление дома.
• Еще один дополнительный бонус двухтрубной обвязки — возможность использования попутного и тупикового движения горячей воды.

Что такое попутная схема? Это когда вода и в подаче, и в обратке течет в одном направлении. В тупиковой схеме вода в подаче и обратке циркулирует в противоположных направлениях. При попутном движении при условии использования радиаторов одинаковой мощности устанавливается идеальная гидравлическая балансировка. Поэтому нет необходимости дополнительно использовать батарейные клапаны предварительной настройки.

Если отопительные приборы имеют разную мощность, придется высчитывать теплопотери каждого, проводить расчет и увязывать радиаторы при помощи термостатических клапанов. Сделать это самостоятельно без знаний и умений очень сложно.

Обратите внимание! Попутный гидравлический самотек используется там, где монтируются трубопроводные магистрали большой протяженности. Для коротких систем применяется тупиковая схема движения теплоносителя

Классификация двухтрубной системы отопления

Виды систем

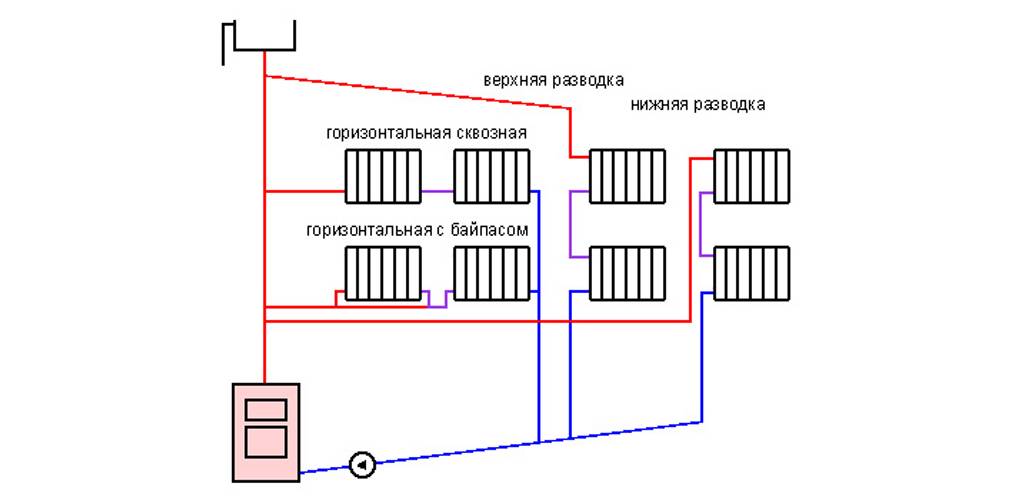

Классификация двухтрубной обвязки производится по расположению трубопровода и по способу обустройства разводной системы.

По расположению трубопровода она делится на вертикальную и горизонтальную. При вертикальной схеме все батареи подключаются к вертикальному стояку. Применяется чаще всего такой вариант в многоквартирных домах. Главное преимущество данного подключения — отсутствие воздушных пробок.

Для частного дома большой площади специалисты рекомендуют выбирать горизонтальную двухтрубную разводку и устанавливать сразу в каждый радиатор кран Маевского. Он нужен для стравливания воздуха, а пример его правильного монтажа был уже не раз детально описан в предыдущих статьях.

По способу разводки двухтрубная система может быть с нижней и верхней обвязкой. В этом случае стояк подачи горячей воды помещается в цокольном этаже или подвале. Обратная магистраль располагается здесь же, но устанавливается ниже подачи. Все радиаторы находятся наверху. К общему контуру подключается верхняя воздушная линия, позволяющая выводить из системы лишний воздух.

При монтаже верхней обвязки вся разводящая магистраль монтируется на утепленном чердаке здания. Там же устанавливается и расширительный бак. Использовать такую схему нельзя при наличии плоской крыши.

Недостатки двухтрубной системы

Двухконтурная система

Сравнивая две схемы обвязки батарей, легко сделать вывод, какая лучше. Двухтрубная в любом случае намного эффективнее. Но у нее есть один существенный недостаток. На ее сборку понадобится вдвое больше труб. Кроме того, к ним в комплекте идет большое количество крепежных элементов, вентилей и фасонных деталей, поэтому монтаж двухтрубной системы обходится гораздо дороже.

До недавнего времени, когда для сборки двухтрубной обвязки использовались стальные трубы и трудоемкие процессы их сварки, сумма выходила запредельной. С появлением металлопластика и технологии горячей пайки прокладка двухтрубной магистрали стала доступной практически всем.

Конденсатоотводчики

Чтобы контролировать поток пара и конденсата, эти две жидкости должны быть разделены. Обычный метод заключается в установке конденсатоотводчика на выходе каждого радиатора. Это устройство позволяет воздуху и воде существовать в радиаторе, но не парам. Если ловушки не работают, систему нельзя контролировать.

Внутренний элемент вышедшей из строя ловушки может быть легко заменен сантехником. Конечно, если ваши ловушки не сработали, то разумно предположить, что все ловушки в здании должны быть проверены.

Теперь, когда пар и вода разделены, мы можем перейти к управлению радиаторами. Для контроля температуры в двухтрубных паровых системах используется термостатический радиаторный клапан (ТРВ). ТРВ следят за температурой вблизи радиатора и крепятся к трубе подачи пара.

Затем вы можете вручную установить температуру: настройки обычно отображаются численно с диапазоном температур, соответствующим каждому элементу системы. Когда желаемая температура будет достигнута, клапан закроет подачу пара к отдельному радиатору. Если радиатор установлен в корпусе, то необходимо использовать модель капиллярной трубки.

Характеристики однотрубной и двухтрубной систем

Система водяного отопления бывает однотрубной и двухтрубной. Рассмотрим особенности каждого варианта.

В однотрубной системе радиаторы подключены к подающей трубе последовательно. К ее преимуществам относится простая конструкция и небольшая материалоемкость, так как требуется монтировать минимум труб. Но при последовательном подключении в удаленные от котла приборы отопления теплоноситель попадает уже остывшим, и чтобы обеспечить необходимый уровень нагрева воздуха в помещении, приходится устанавливать радиаторы более высокой мощности, что удорожает проект. К недостаткам также следует отнести:

• сложность гидравлического расчета;
• ограничение на количество отопительных приборов;
• критичность ошибок, допущенных на этапе проектирования и монтажа;
• невозможность регулировать температуру приборов отопления по отдельности в зависимости от требований к микроклимату помещений;
• невозможность перекрыть поступление воды в отдельный радиатор (для ремонта или замены и т.д.), не остановив работу всей системы;
• высокие теплопотери.

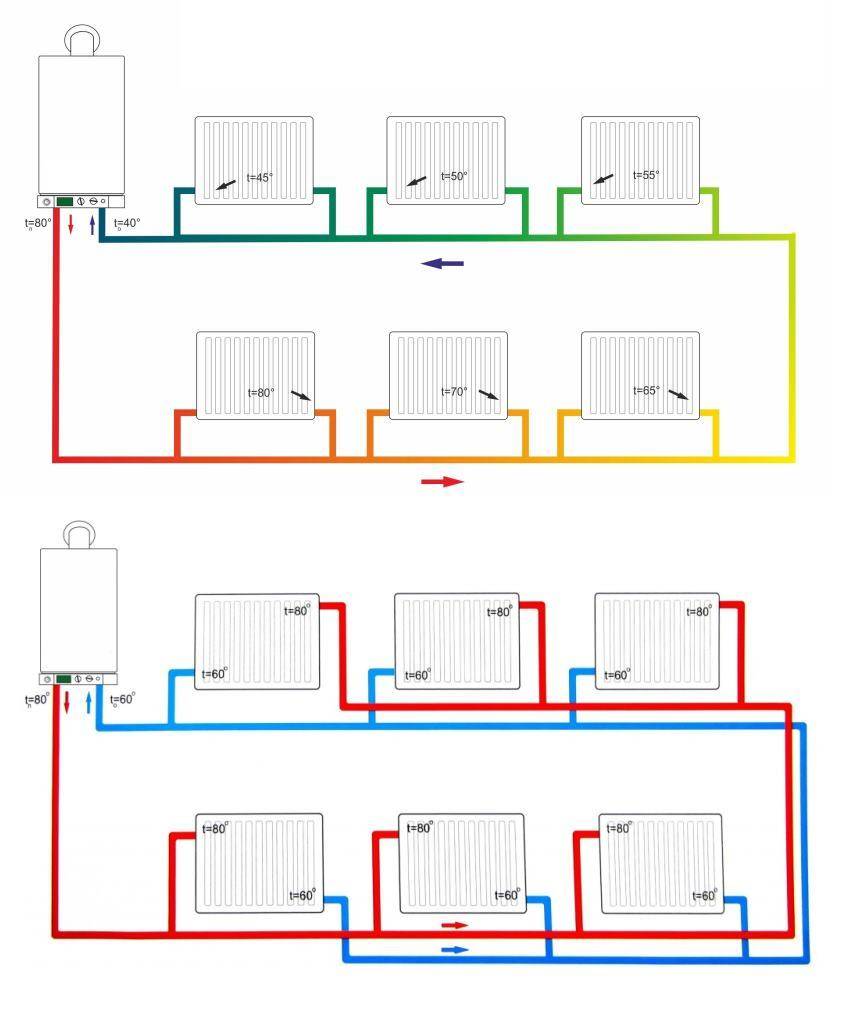

На схеме разница между однотрубной и двухтрубной отопительной системой

2-х трубная система отопления, в отличие от однотрубной, предусматривает параллельное расположение подающего и обратного трубопроводов, к которым подсоединены радиаторы. Такой вариант имеет следующие достоинства:

• позволяет доставлять во все радиаторы жидкость одинаковой температуры (не требуется увеличивать количество секций у дальних от котла батарей);
• на каждый прибор отопления можно установить терморегулятор;
• в смонтированную линию можно добавить дополнительные обогревательные приборы;
• нет ограничений на протяженность контура.

Двухтрубное отопление имеет и некоторые недостатки, в число которых входит сложность схемы подключения, повышенный расход материалов и трудоемкий монтаж, если сравнивать с однотрубным вариантом.

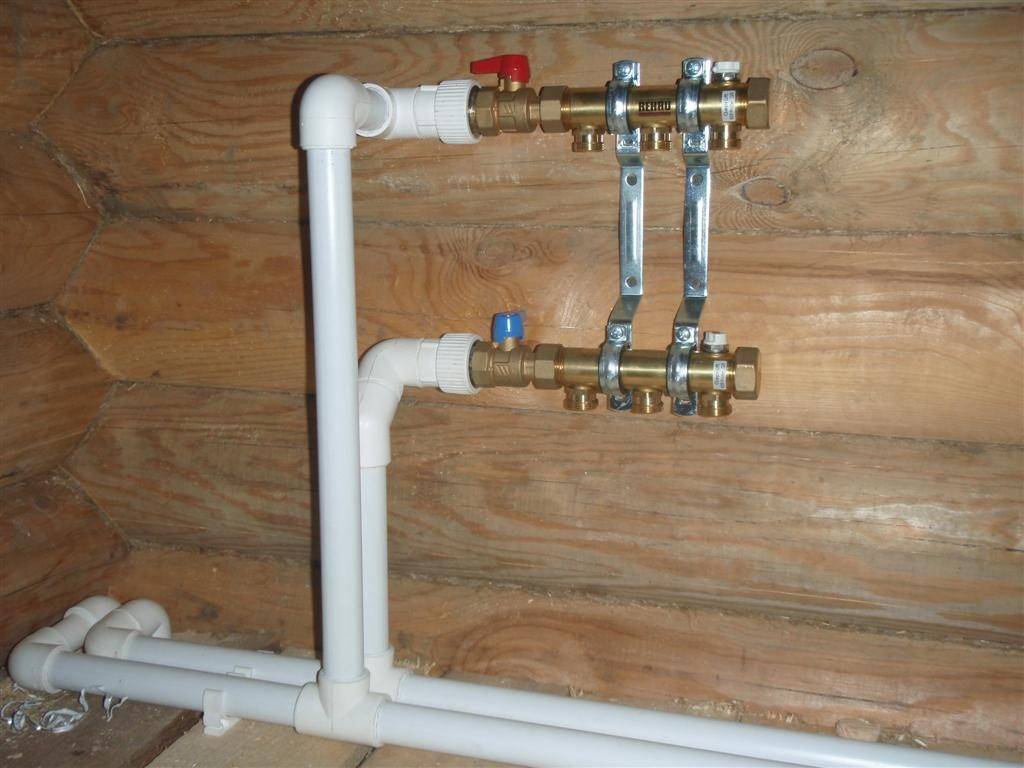

Также стоит отметить лучевое (коллекторное) подключение приборов отопления — для каждого радиатора монтируются отдельные трубы подачи и обратки. К преимуществам независимого подключения приборов отопления можно отнести ремонтопригодность системы — отключение любого из контуров не отразится на работоспособности остальных радиаторов. Главный недостаток — потребность в прокладке большого количества труб.

Обычно водяное отопление частного дома сводится к обустройству двухтрубной системы, поскольку это наиболее эффективный и экономически выгодный вариант.

3 Верхняя разводка

высокое давление

Такой факт позволяет при естественной циркуляции использовать трубы одинакового диаметра. Единственной проблемой может стать расширительный бак, который находится обычно на неотапливаемом чердаке. Если его расположить внутри перекрытия, чтобы нижняя часть емкости обогревалась, то эта проблема будет решена. Обратная линия трубопроводов располагается как можно ближе к полу, или ее скрывают под ним.

Выглядит такая схема не очень привлекательно, а часть тепла теряется вверху помещения, что делает такую схему менее эффективной. Наибольший эффект от подобной разводки можно получить в двухэтажном загородном доме, поскольку циркуляция будет обеспечена перепадом высот между верхним расположением приборов отопления и котлом.

Обычно источник тепла устанавливается на 0,5 м ниже уровня радиаторов первого этажа. От котла нагретый теплоноситель поступает в расширительную емкость, а оттуда по магистрали он распределяется в радиаторы. Если котловое оборудование энергонезависимое, то такую систему называют полностью автономной.

https://youtube.com/watch?v=vkXy8qoEukQ

Кроме того, можно применить комбинированную конструкцию. На верхнем этаже однотрубная схема собирается для системы «теплый пол», а двухтрубная монтируется на первом этаже. Преимуществом двухтрубной схемы с верхней разводкой считается:

• высокая скорость движения теплоносителя;
• отсутствие завоздушивания системы;
• возможность регулирования температуры теплоносителя.

У отопительной схемы такого типа существует ряд недостатков: непривлекательный вид комнат, большой расход комплектующих, невозможность обогреть обширные площади и так далее. Но все же эта система пользуется популярностью и нередко применяется владельцами частных домов.

Отличительные особенности

1. Возможность раздельного регулирования теплоотдачи на каждом из подключенных радиаторов. Такая особенность позволяет в помещениях дома устанавливать различные температурные режимы.
2. Температура теплоносителя по всему контуру распределяется равномерно. В однотрубной системе нагретая вода будет охлаждаться во время перехода от одной батареи к последующей.
3. Конструкция имеет несколько вариантов схем монтажа для многоэтажных строений.

Недостатком двухконтурного отопления многие считают достаточно высокую стоимость оборудования, так как система имеет отдельные элементы для подачи и откачки теплоносителя. Однако такое мнение не совсем верно.

Вследствие того, что конструкция устроена таким образом, давление в ней распределяется равномерно, поэтому при установке, можно использовать трубы небольшого сечения и сопутствующие части, которые имеют более приемлемую цену.

Что делать, если дом большой по площади

1. Для большого двухэтажного здания с большим числом раздельных помещений лучше всего подходит двухтрубная схема отопления. Она должна иметь верхний розлив и постоянную разводку радиаторов.
2. Прямо от генератора тепла согретая вода течет вверх по подающей трубе. Она огибает здание по его чердаку либо по потолку верхнего этажа.
3. Далее вода попадает в стояки, к ним подсоединены батареи. Они не размыкают полностью стояк. Каждый прибор оснащен регулировочным дросселем и перемычкой.
4. Желательно установить отсекающий вентиль на второй ветке подводящего трубопровода. Кран для стравливания воздуха можно поставить лишь один и прикрутить его у расширительного бачка на верхнем участке контура.
5. По второй (нижней) трубе, огибающей здание дом по подвалу либо полам первого этажа, вода течет обратно в котел.

Обратите внимание! Такая обвязка двухконтурного котла отопления имеет одно важное преимущество. Если нужно, она способна функционировать благодаря естественной циркуляции носителя тепла. В качестве разгонного коллектора тут будет выступать труба для течения воды к верхнему участку розлива

В качестве разгонного коллектора тут будет выступать труба для течения воды к верхнему участку розлива.

То есть система с такой схемой может работать без зависящих от электроэнергии агрегатов (например, насоса). Исходя из этого, если возникнут форс-мажорные обстоятельства, вы никогда не замерзнете.

Повышение тепловой инерционности системы

Чугунная напольная батарея.

Вы можете повысить своими руками тепловую инерционность обогревательной системы.

1. Удобно сделать это, выбрав чуть большее сечение контурных труб, чем необходимо по проекту.
2. Также можно заменить батареи из алюминия на чугунные аналоги. Они имеют расширенный внутренний объем секций, который увеличивает теплопроводность и теплоемкость материала. Существует мнение, что все чугунные батареи для систем отопления имеют некрасивый дизайн. Однако, это не так. Да, морально устаревшие их модели советских времен все еще выпускаются. Но помимо них рынок предлагает и современные аналоги. Например, красивые напольные радиаторы из кованого чугуна либо настенные батареи с плоскими эстетичными формами.

Отопительная система с двумя котлами.

1. Нередко мансардный либо второй этаж дома зимой нужен лишь время от времени, например, для размещения гостей. Тогда оптимальный вариант – применить отопительную схему с двумя генераторами тепла и отдельными однотрубными контурами для каждого этажа.
2. В этом случае наверху котел будет эксплуатироваться большую часть времени в экономичном режиме, т.е. поддерживать режим температур около +5 градусов.

Наиболее дешевый способ преодолеть все проблемы

Система с накопительным баком.

1. Можно и самостоятельно усовершенствовать обогревательную сеть, во много раз повысив ее тепловую инерционность.
2. Для этого надо добавить в схему аккумулятор тепловой энергии (накопительный бак). Он представляет собой емкость объемом в 300/2000 л, которая имеет два соединительных патрубка. Бак следует хорошо теплоизолировать, для уменьшения тепловых потерь.
3. Емкость служит для накопления больших объемов нагретой воды. Если котел останавливается, то тратится запас тепла из этого бака. Понятно, что чем резервуар более объемен, тем радиаторы будут стыть медленнее.

Устройство накопительного бака.

Аккумулятор тепла можно поставить на любом из участков отопительной системы. Можно смонтировать его в подвале. Для этого надо разомкнуть нижний контур двумя патрубками. Есть возможность поставить агрегат в кладовке. Интересный вариант – превратить устройство в основу теплой лежанки. Ведь оно неизбежно будет отдавать некоторое количество тепла в атмосферу.
Аккумулятор скомпенсирует перепады температур теплоносителя, в тот период, пока котел будет согревать воду для ГВС. Он очень выгоден, если котел работает на электричестве.

Обратите внимание! Конечно, данный метод имеет и свои минусы. Например, тепловой аккумулятор стоит достаточно дорого

Качественная утепленная модель, имеющая объем в один кубический метр, вам обойдется в 20/30 рублей, что зависит от компании-производителя.

Двухконтурный генератор тепла имеет как свои достоинства, так и недостатки. При желании, минусы агрегата можно существенно понизить. В этом случае вы приобретете максимально комфортную систему, которая будет обеспечивать ваш дом и теплом и горячей водой. Видео расскажет вам еще больше.

Преимущества и недостатки

К плюсам двухтрубного варианта отопления относится несколько основных моментов.

• Равномерный обогрев помещения. Пожалуй, это одно из главных достоинств. Благодаря тому, что радиаторы подсоединены к магистрали не последовательно, теплоноситель не должен пройти каждую батарею, прежде чем нагреть последнюю. Горячая вода попадает в радиаторы независимо друг от друга. Это даёт возможность иметь в последней батарее такую же температуру, как и в первой. Таким образом, поддерживается одинаковая температура во всех комнатах здания.
• Ремонт – это ещё один плюс. Каждый радиатор можно отдельно демонтировать или чинить. Такая возможность, появляется благодаря тому, что батареи не зависят друг от друга.
• Регулировка температурного режима. Двухтрубная система даёт возможность регулировать температуру каждого радиатора, не влияя при этом на остальные. Можно легко повысить или понизить тепло в любой комнате.
• Экономия энергии. Значительно уменьшается расход топлива, когда не нужно сильно разжигать котёл, ради хорошего прогрева последней комнаты. А если меньше затрачивается энергии, то и меньше денег.

Это лишь несколько достоинств такой системы. Но надо учесть и недостатки.

• Стоимость материала. Для того, чтобы смонтировать эту систему, потребуется больше материала, чем, для более дешёвой однотрубной системы. А это означает, что понадобится вложить больше средств.
• Трудоёмкий монтаж. Для установки всего необходимого оборудования, придётся потратить больше времени и сил. Также, надо сделать правильные расчёты.

Где можно применять двухтрубную разводку с нижним подключением

Отопительная схема двухтрубной системы с нижней разводкой и естественной циркуляцией рабочей жидкости реализуется не во всех домах, так как все радиаторы будут работать как конечные, а это значит, что все они должны оборудоваться выпускными клапанами или вентилями для стравливания воздуха. Но наличие в схеме расширительного бака обеспечивает постоянный приток воздуха в систему, поэтому стравливать воздух нужно будет практически каждый день. Поэтому нижняя или верхняя разводка системы отопления с закрытым мембранным баком и циркуляционным насосом в этом смысле предпочтительнее.

Положительные и отрицательные стороны схемы с нижней разводкой

Отопительные системы с подачей теплоносителя по двум трубам с нижним подключением имеют следующие преимущества перед верхним подключением труб:

1. Минимизация потерь тепла – трубы находятся внизу, что ограждает их от контактов с чердачными или потолочными перекрытиями, которые зимой могут быть холодными;
2. Двухтрубное отопление можно запускать, не дожидаясь окончания строительных работ, если дом еще возводится;
3. Если загородный дом имеет несколько этажей, то при необходимости можно отключить отопление на любом этаже, не трогая остальные, например, для ремонта помещений или при длительном отсутствии жильцов на этаже;
4. Компактная нижняя разводка по двум трубам легко управляется, так как все элементы контроля и управления расположены в одном месте – в подвале или в отдельном котельном помещении;
5. Любая двухтрубная система с нижней разводкой имеет возможность равномерного и одинакового распределения тепла по отапливаемым помещениям, что позволит экономить энергоносители.

Недостатки двухтрубной схемы из полипропилена;

1. Материалов придется покупать в два раза больше, чем при монтаже однотрубной схемы;
2. Низкое давление в трубах подачи теплоносителя при реализации схемы с естественной циркуляцией заставляет строжайше соблюдать уклоны и повороты;
3. Необходимость врезки кранов Маевского в каждую батарею отопления или радиатор, а также постоянный контроль за воздухом в системе с необходимостью его спуска;
4. Если вместо кранов Маевского или автоматических клапанов разводится воздушная линия, то все преимущества перед однотрубной разводкой пропадают.

Разводка по вертикальному и горизонтальному типу

Горизонтальная и вертикальная трубная магистраль отличаются друг от друга расположением стояков и труб, из которых состоит система отопления дома.

Вертикальная разводка – это подключение радиаторов к вертикально расположенным трубам подачи и обратки. Это – более дорогостоящее решение, чем горизонтальная разводка, но многие хозяева поступают именно так из-за явных преимуществ такого подключения: отсутствие воздуха в трубах.

1. Вертикальная однотрубная или двухтрубная система эффективнее всего работает в схемах разводки по многоэтажному дому, так как к основному стояку трубы подключаются на каждом этаже отдельно. При таком монтаже заметна экономия тепла;
2. Двухтрубную горизонтальную схему разводки предпочтительнее реализовать пир большой длине теплотрассы, в домах небольшой этажности, в зданиях без перегородок, а также в каркасных или панельных строениях. Горизонтальную схему осуществляют в малоэтажных домах, а для экономии энергоносителей монтируют коллектор по лучевой схеме.

Вертикальная разводка с нижним подключением труб

При разводке трассы отопления в многоэтажном доме по двухтрубной схеме теплоснабжения с вертикальным подключением подачи и обратки лучше будет работать нижнее подключение из-за перечисленных выше причин, а точнее:

1. На подаче температура рабочей жидкости всегда будет выше, чем на трубе обратного хода;
2. В трубах, подключенных по такой схеме, создается довольно высокое давление, увеличивающееся по мере увеличения этажности. Высокое давление в системе – это быстрое перемещение теплоносителя, а значит, более быстрый прогрев помещений и экономия энергоресурсов на прогрев системы;
3. Вертикальная схема трубной разводки – это надежное решение в плане устойчивой и длительной работы по доставке тепла и сопротивлению гидравлическим ударам в трубах при перепадах давления.
