Монтаж стропильной системы дома
Чтобы построить крышу дома своими руками, требуется выполнить все работы в определенном порядке. Установка элементов не вызывает затруднений, но нужно контролировать качество узлов и соединений. Самыми важными участками становятся:
- крепление мауэрлата к стене;
- крепление стропил к мауэрлату;
- скрепление стропил между собой.
Основные этапы возведения двускатной крыши
Чтобы правильно построить кровлю своими руками работу стоит выполнять в следующем порядке:
- установка мауэрлата;
- монтаж стропил под проектным углом;
- скрепление ног в верхней части;
- раскрепление несущих конструкций с помощью стоек, подкосов и схваток;
- монтаж контробрешетки, обрешетки, гидроизоляции;
- утепление кровельной системы своими руками;
- установка нижней обрешетки, монтаж кровельного покрытия.
Далее стоит рассмотреть основные узлы стропильной системы, чтобы установка была выполнена с соблюдением технологии.
Крепление мауэрлата к стене
При установке своими руками важно понять, куда укладывать мауэрлат. Брус сечением 150х150 мм или 200х200 мм устанавливают на внутреннюю грань наружных стен
При этом важно обеспечить достаточную теплоизоляцию такого участка. Наружную часть ограждения на этом участке можно выполнить из того же материала, что и стены.
При этом укладку выполняют под углом равным уклону скатов. Второй вариант — пространство заливают керамзитобетоном. Эти способов актуальны для каменных домов (кирпич, пенобетон, керамзитобетон и тому подобное). Если планируется построить каркасный или деревянный дом в качестве мауэрлата будет выступать верхняя обвязка или венец стены.
Выполнить работу можно несколькими способами:
- Закрепление на скобы. Для этого в предпоследнем ряду кладки устанавливают деревянные бруски, к которым будет крепиться нижняя часть скоб, а верхняя заводится в мауэрлат. Деревянные пробки обязательно пропитываются антисептиком.
- Закрепление на проволоку. Чтобы выполнить такой вариант потребуется заложить проволоку толщиной 3-4 мм в кладку стен или монолитный пояс, длина ее должна быть такой, чтобы обернуть брус и закрутить катанку.
- Крепление на болты или шпильки. Варианты похожи, но первый обеспечивает большую надежность. Крепежные детали закладываются в монолитный пояс. После этого брус укладывается на шпильки или болты. Чтобы изготовить отверстия под них в нужных местах, по мауэрлату легонько постукивают. Образовавшиеся углубления и будут местами для просверливания отверстий. После их подготовки выполняют окончательную установку бруса в проектное положение и затягивают гайками.
При строительстве дома также важно знать способ наращивания мауэрлата. Стандартные размеры пиломатериала — 6 м, а стены могут быть большей длины
Чтобы соединить два элемента по длине потребуется выполнить прямой замок. Для этого у одного элемента выпиливают нижнюю часть, а другого верхнюю. Скрепление выполняют болтами. Выполнять срез под углом в этом случае не рекомендуется. С помощью прямого запила делаются и угловые соединения.
Выбор способа крепления мауэрлата во многом зависит от материала стен, точнее от его прочности. Для легких бетонов обязательным мероприятием станет заливка монолитного пояса по периметру.
Крепление стропил к мауэрлату
Существует два наиболее распространенных варианта выполнения работ своими руками при постройке дома:
- с запилом;
- без запила.

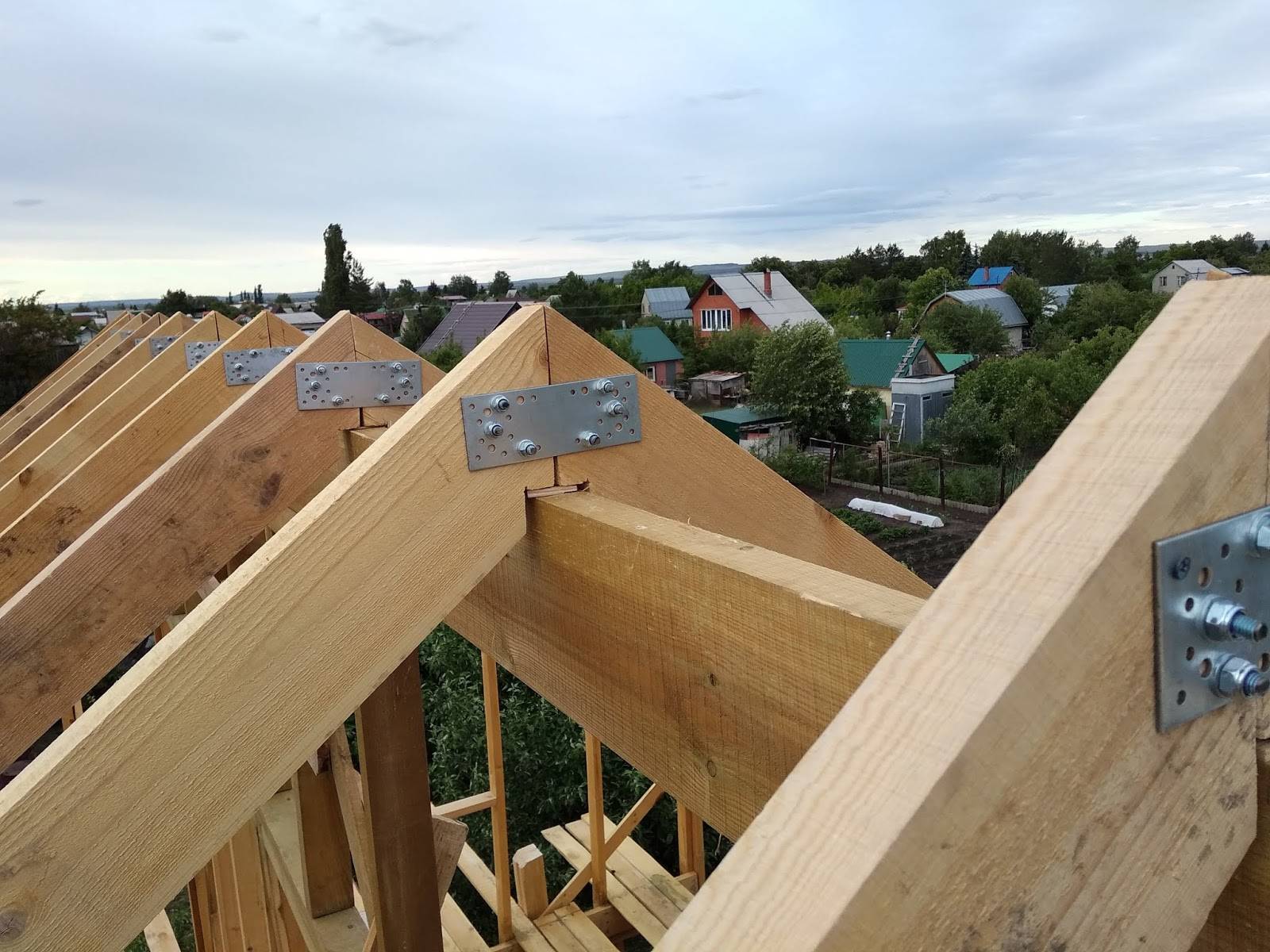

В обоих случаях дополнительно стропила закрепляют металлическими уголками с обеих сторон. При использовании системы с запилом, потребуется обработать брус под углом, соответствующим наклону кровли дома. При установке без запила необходимо подготовить своими руками опорный брус, который не позволит элементу системы смещаться поперек мауэрлата. В качестве дополнительной фиксации забивают гвозди и заводят скрутку из проволоки от ноги к стене (можно выполнять такое крепление через одну ногу).

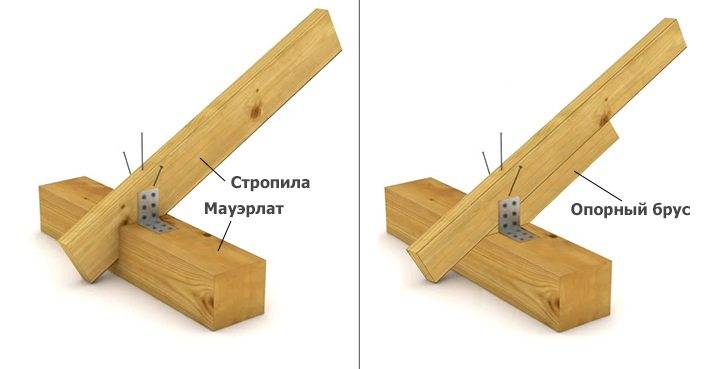

2 вида крепления стропил к мауэрлату
Тем как будет установлена двухскатная стропиловка дома своими руками для получения подробной и наглядной информации рекомендуется ознакомиться с серией «узлы деревянных крыш жилых сельских зданий». В этом альбоме приведено большое количество вариантов закрепления всех элементов, которые помогут без ошибок выполнить монтаж.
Устройство стропильной системы двухскатной крыши своими руками
Перед тем, как начинать устройство стропильной системы двухскатной крыши своими руками необходимо определиться с ее типом и рассчитать потребность в материалах. Висячую систему устраивают в тех случаях, когда в конструкции здания не предусмотрена внутренняя несущая стена, или если необходимо просторное чердачное пространство, например для строительства мансарды. Количество пиломатериала рассчитывают, исходя из площади перекрытия и высоты крыши.
Стропильные ноги можно скрепить между собой на земле, а не «по месту». Это дает возможность более точно выдержать углы по шаблону. В случае висячей конструкции, этот способ единственно возможный. Смонтированные на земле треугольники просто устанавливаются на предназначенные для них места и закрепляются.

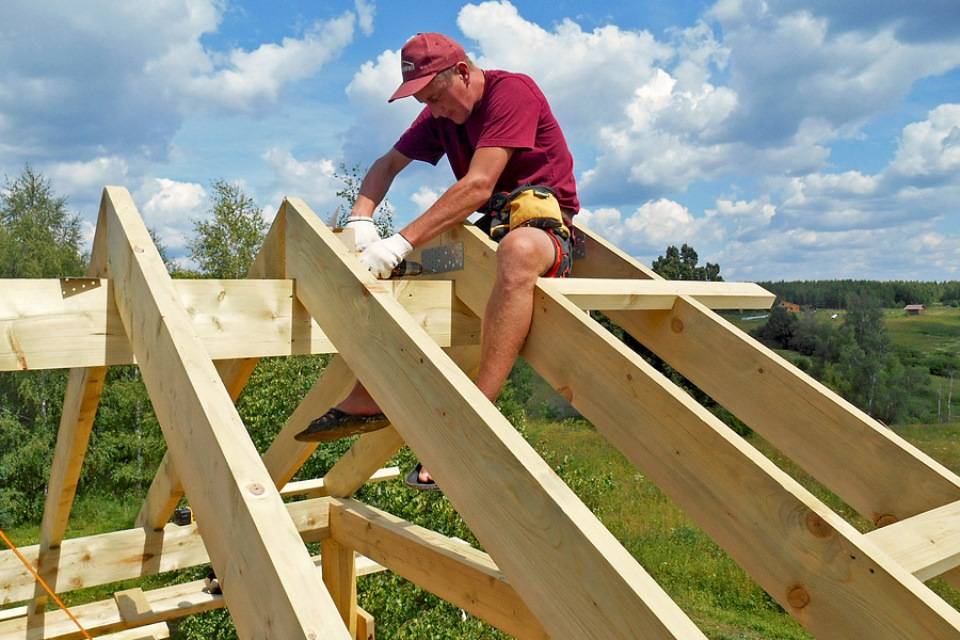

Монтаж стропильной системы своими руками
Порядок проведения работ при сооружении стропильной конструкции может быть следующий:
установка и крепление мауэрлата на наружные стены. Он укладывается с той стороны, куда планируется делать наклон крыши. Предпочтительно, чтобы эти стены были параллельны внутренней несущей стене здания. Под брус необходимо положить слой гидроизоляции любого типа;
укладка лежня производится аналогично сооружению мауэрлата;
Устройство стропил для сруба
на лежень вертикально устанавливаются стойки. Закрепить их можно в паз или металлическими уголками. От высоты стоек напрямую зависит угол, под которым наклонена кровля, поэтому если требуется сделать крышу с заданным углом, то вычислить высоту стоек можно с использованием простейших тригонометрических формул. К примеру, для угла в 45 градусов, необходимо, чтобы высота стоек была равна расстоянию между мауэрлатом и лежнем. Расстояние между стойками должно соответствовать желаемому расстоянию между стропилами двускатной крыши;
все стойки соединяются между собой коньком, который должен лечь строго горизонтально.
На этом устройство основных несущих элементов можно считать законченным. Следующим этапом в устройстве стропильной системы двухскатной крыши своими руками является установка стропил.

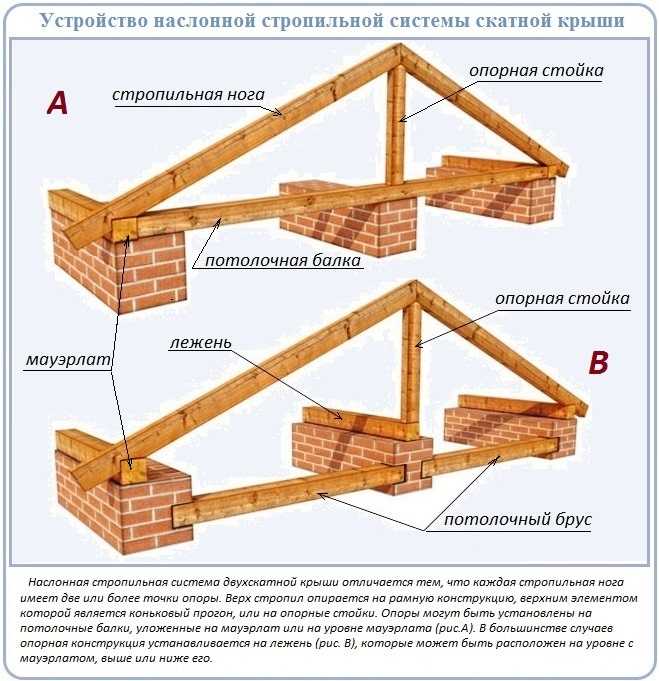

Стропильная система для двухскатной крыши
Установка стропил двухскатной крыши своими руками
Как уже было сказано ранее, стропильные ноги можно скреплять между собой внизу на земле. Для этого изготавливается шаблон из небольших брусков с заданным углом и длиной. Затем по нему делается необходимое количество стропильных ног. Если система висячая, то они еще соединяются затяжками. После этого производится установка стропил двухскатной крыши своими руками на место и закрепление их на коньке.

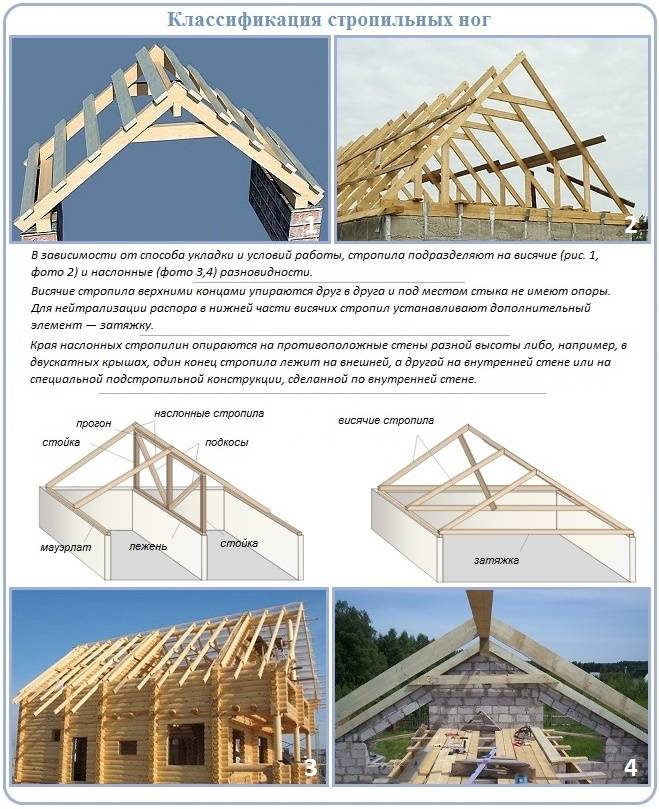

Схема строения стропил для двухскатной крыши
Крепление стропил к мауэрлату
Обеспечить надежность всей конструкции можно, только если все соединения и крепления выполнены грамотно и качественно. Одним из самых ответственных мест во всей конструкции является точка, где стропильная нога контактирует с мауэрлатом. В этом месте равнодействующая всех сил, действующих на кровлю, направлена в направлении стропильной ноги, «смотрящей» под углом вниз. Поэтому стропила со временем могут разъехаться. Задача стоит такая, чтобы эту равнодействующую направить перпендикулярно стен, то есть в направлении действия силы тяжести.
Сделать это можно двумя способами:
Упереть стропильную ногу под углом в мауэрлат и прибить гвоздями. В этом случае нужно будет делать кобылки, так как свес не образуется.
Сделать прямоугольный вырез в стропильной ноге, которым она будет упираться в мауэрлат. Такая конструкция более надежная.
Удлинение стропильных ног с помощью кобылок
Крепление стропил к мауэрлату любым из этих способов позволит избежать деформации стропильной конструкции.
Устройство обрешетки и мелких элементов
Когда вся основная конструкция уже установлена и нет сомнений в ее надежности, можно приступить к монтажу остальных элементов. Вначале можно закрыть фронтоны досками. Это позволит обрезать пиломатериал «по месту» более ровно. Если требуется монтаж кобылок для устройства свеса, то производятся и эти работы. К кобылкам крепят карнизную доску и подшивают карниз.
Обрешетку делают из досок с необходимым шагом или сплошную. Начиная с нижней, прибивают доски на нужном расстоянии друг от друга. Первая доска должна быть прибита строго параллельно карнизу.
Если нет возможности приобрести большое количество обрезного материала, то обрешетку можно делать и из необрезной доски
Важно только, чтобы кора была удалена, а первая доска все равно была обрезная
Монтаж стропил двускатной крыши дело ответственное, так как от этого зависит прочность и долговечность всей сооруженной конструкции. Выполнить эту работу нужно качественно.
Подготовка к возведению крыши дома
Форму крыши и ее конструкцию можно выбрать, исходя из проекта дома – играют роль размеры здания, материал несущих стен, географическое расположение участка. От этих и других параметров, указанных в проекте, зависит, какие нагрузки сможет выдерживать кровля двухскатная во время эксплуатации.
Угол наклона крыши
Угол наклона скатов имеет определенный оптимальный диапазон, в котором погодные условия меньше всего влияют на формирование максимальных нагрузок на кровлю. Если угол уклона ската ≤ 400, то это ограничивает возможности оборудования мансарды или полноценного помещения на чердаке, а угол наклона ≤ 100 увеличивает нагрузки на кровлю от дождя, ветра или снега. При желании непременно иметь мансарду или комнату в чердачном пространстве лучше пользоваться вариантом ломаной асимметричной крыши, а если стены дома имеют длину более 6 метров, то стропильную систему необходимо укреплять дополнительными прогонами.
Расчет двухскатной крыши
При расчете строительных материалов для двухскатной кровли необходимо исходить из аксиомы, что вес кровельных материалов должен быть как можно меньше, чтобы не нагружать стены и основание дома. Деревянные элементы будут прочнее не только при увеличении их сечения, но и при использовании подходящих пород дерева. Главный параметр при расчетах материалов – общая площадь крыши, и симметричная конструкция в этом плане просчитывается легче других – достаточно знать периметр одного ската, увеличить его площадь в два раза, и получить точный результат.
Основную нагрузку от веса крыши принимают на себя длинные стены дома, поэтому стропильная система строится по принципу распределения нагрузки вдоль системы. Для дома небольших размеров (≤ 6 м) практичнее пользоваться системой висячих стропил (без подпорок), при строительстве дома бо́льших размеров применяют систему наслонных стропил с более сложной конфигурацией.
Готовая двускатная кровля для частного дома состоит из таких элементов и узлов:
- Мауэрлат – это деревянный (иногда металлический, если крыша будет крыться металлопрокатом) брус или бревно, которое крепится к поверхности наружных стен для опирания на него стропил;
- Система стропил, конструкция которой выбирается, исходя из проекта дома;
- Подкосы (диагональное крепление стропил между собой) и коньки (брус по гребню крыши для скрепления скатов);
- Обрешетка – служит для монтажа кровли и элементов гидро-шумоизоляции;
- Утепление и влагозащита;
- Кровельное покрытие.
Если в проекте предусмотрена мансарда, рекомендуется возводить ломаную крышу.
Плюсы и минусы двухскатной кровли
Крыша каркасного дома, которая формируется при помощи двух скатов обладает рядом преимуществ, облегчающих монтаж и увеличивающих скорость работ. Такую конструкцию имеет большинство домов именно за счет своих положительных качеств.
К плюсам такой системы возведения относятся:
- простота конструкции (монтаж можно выполнить своими руками);
- удобное применение листового материала за счет отсутствия элементов подрезки (материал кратно ложится на скат);
- надежность кровли, так как на ней нет таких сложных элементов как ендовы и примыкания, а присутствует одни конек;
- простота устройства водостоков (всего две линии по двум сторонам);
- самоочищение скатов кровли от снега;
- равномерное распределение нагрузки от веса конструкции по периметру всего здания.
Отрицательных сторон такая система практически не имеет, разве что существует необходимость соблюдения оптимального уклона скатов, а это в пределах 35 – 40 градусов. Меньший угол не даст сводного схождения снега, больший – увеличит парусность конструкции.
Функциональные особенности двухскатной крыши
Конструкция крыши двухскатного типа состоит из несущих элементов (мауэрлат, стропильная система) и ограждающих (кровля). Двухскатная крыша (щипцовая) имеет две кровельные поверхности, расположенные под определенным наклоном к наружным стенам здания, что обеспечивает естественный сток влаги от талого снега и дождевых вод. Согласно СНиП, угол наклона такой кровли должен составлять более 5°.
На выбор угла уклона скатов крыши влияет :
- тип материала финишного покрытия;
- архитектурные особенности строения;
- климатические условия района строительства.
Строительство двухскатной крыши с большим углом наклона обычно практикуется при условии использования относительно легких кровельных материалов и в регионах без большой ветровой нагрузки, так как скатная крыша здания представляет собой парус. Кроме того, крутая скатная крыша – практичный вариант для местности с большим количеством осадков – с нее быстро и успешно отводится дождевая влага, а накопившийся снег съезжает вниз под собственным весом.
Пологие кровли испытывают минимальную ветровую нагрузку, но при этом очень чувствительны к снеговой. Чтобы избежать разрушения конструкции под нагрузкой от снежных масс, в зимний период крышу следует регулярно очищать.
В частном строительстве чаще всего возводятся двухскатные крыши с углом наклона от 35 до 60°. Это оптимальный вариант с точки зрения соотношения устойчивости крыши к атмосферным нагрузкам и разумных затрат на материалы для монтажа стропильной системы, а также обустройства кровельного пирога.
Монтаж двухскатной крыши начинается с установки мауэрлата или балок перекрытий, в зависимости от выбранного типа стропильной системы. Мауэрлат выступает в качестве фундамента для кровельной конструкции. Именно он позволяет равномерно распределять нагрузку (вес самой стропильной системы, снеговая и ветровая нагрузка, вес людей, обслуживающих кровлю), передавая ее на строительные конструкции сооружения.
Мауэрлат представляет собой брус из хвойных пород древесины сечением 150×150 мм (чаще всего). При возведении двухскатной крыши он монтируется на две параллельные стены. Если проектом предусмотрен монтаж наслонных стропил с коньковым прогоном на опорах, то брус мауэрлата также следует уложить на среднюю несущую стену.
При строительстве деревянных домов мауэрлат не монтируется – это элемент для укладки на строительные конструкции из кирпича, пенобетонных блоков и другого материала. На небольших постройках мауэрлат можно крепить к стенам при помощи кованой проволоки, вмурованной в кладку. При возведении дома практикуется обустройство монолитной балки с установленным крепежом.
Для выполнения балки в верхней части стен монтируется деревянная опалубка, крепятся металлические прутья арматуры (минимум 2 пары параллельных линий, одна над другой). При помощи проволоки к арматуре прикрепляются шпильки или анкера
Важно установить их с шагом не более 1 метра, строго вертикально. Подготовленная опалубка заливается бетоном
Длина шпильки диаметром около 14 мм определяется исходя из толщины монолитной балки, толщины бруса мауэрлата плюс одного или двух слоев гидроизоляции из рубероида. При этом при укладке мауэрлата шпильки должны быть выше его поверхности минимум на 3 см, чтобы была возможность закрепить брус при помощи гаек с широкими шайбами.
При подготовке к устройству монолитной балки следует заранее определить место установки крепежа для мауэрлата. Брус может укладываться строго по оси балки либо со сдвигом к внутренней или внешней стороне стены. Чтобы закрепить мауэрлат, следует выполнить отверстия под шпильки.
Мауэрлат монтируется не менее чем в 5 см от наружного края стены.
Если кровельный каркас планируется выполнить из металлических элементов, в качестве мауэрлата может выступать швеллерный или двутавровый металлопрофиль.
Стропильная система с висячими стропилами может устанавливаться без мауэрлата. В этом случае нижние части стропильных ног крепятся к балке перекрытия, которая укладывается поперек стен. Балка выступает в качестве затяжки и обеспечивает жесткость стропильной фермы. Строительство двухскатной крыши по такому принципу обычно используется при возведении строений с небольшим пролетом, чаще всего из бруса или бревна. Опорные балки не рекомендуется монтировать на стены, выложенные из штучных материалов, так как точечная нагрузка может разрушить строительные конструкции.
Особенности монтажа стропильной системы деревянного дома
Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).
Способ крепления стропильной системы деревчнного дома
Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.
Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.
Как собрать стропильную систему?
Наконец-то стропила готовы, и можно приступать к их монтажу.
Итак, на деле все достаточно просто и чем-то похоже на детский конструктор. Проще и удобнее всего изготовить фермы прямо на земле, и только затем их поднять. Немного сложнее сборка стропил прямо на крыше, зато поднимать их туда легче. Вот от этого и отталкивайтесь: если у вас есть возможность (кран, например) затащить на крышу 200 кг одной фермы – тащите, если нет – поднимайте каждое отдельное стропило по 50 кг при помощи подручных средств и делайте сборку на месте.
Итак, первым делом для удобства сделайте шаблон, по которому будете собирать стропильные фермы, и еще один шаблон для монтажных запилов на стропилах (используйте фанеру). Вам останется только вырезать на стропилах монтажные запилы, приложив шаблон, и соединить их между собой под определенным углом. Вот этот треугольник и называется стропильной фермой.
Если же толщины или длины доски для изготовления нормальной стропильной ноги не хватает, делайте наращивание стропил. А способов – несколько:
- Сплотить доски между собой, сложив широкими сторонами и прошив гвоздями.
- Уложить доски в половину длины, получив в итоге особо прочную стропильную ногу, способную выдержать немалые нагрузки.
- Сделав косой срез на торцах, чтобы создать вертикальный противоскользящий упор, и соединить болтом.
- Уложить две доски с нахлестом по длине в метр, соединив стропило шпильками или гвоздями.
Еще учитывайте при расчетах, что на конек крыши приходится около 50% нагрузки от всей стропильной системы. А потому балку для конька всегда изготавливайте так, чтобы запас прочности у нее был минимум на 25% больше, чем рассчитано изначально.
А самые уязвимые части стропильных конструкций – нижние, те, что опираются на мауэрлат.
Закреплять стропильные узлы нужно при помощи:
- Внешней прямой скобы.
- Металлической угловой пластины.
- Внутреннего металлического стрежня.

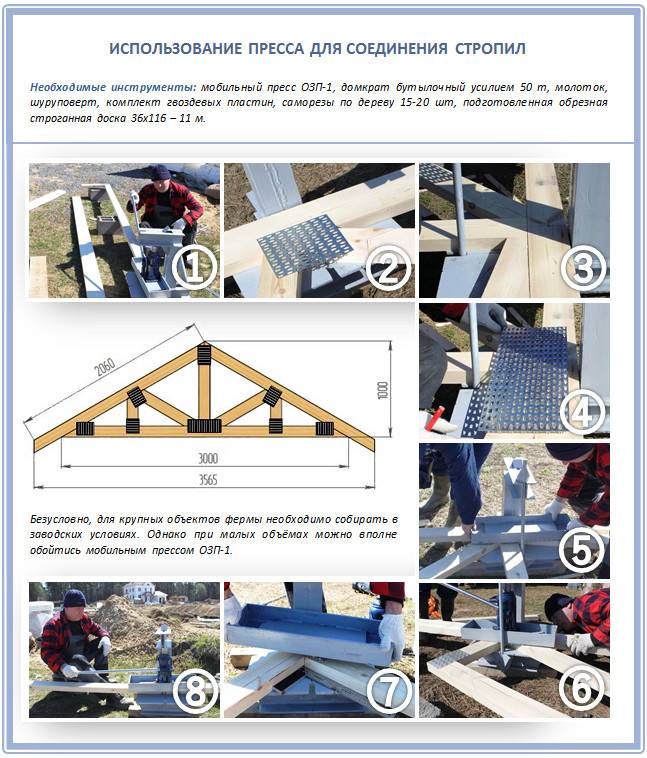

Соединить такие стропила можно также шпильками – так даже будет прочнее. Для этого вместо среза теперь делаем врубку в полдерева и соединяем стропила уступом. Далее сверлим отверстие под шпильку 12-14 мм и закрепляем гайками с широкими шайбами.
Начнем с обзора проверенных дедовских методов:
Если вы решили сделать стропильные фермы по более надежной новой технологии вам понадобится такой инструмент:
Вот как им работать:
Более подробно:

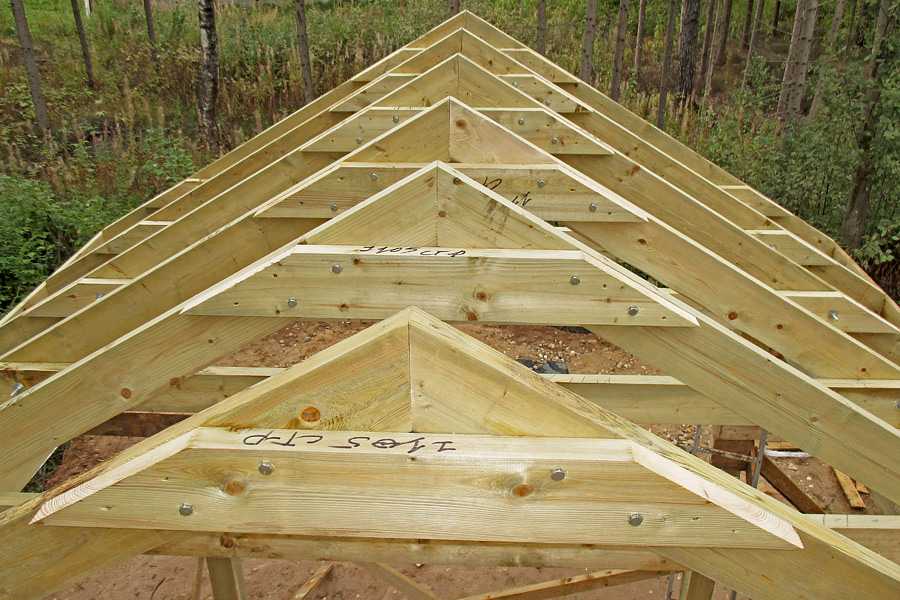

При сборке стропильной фермы висячего типа нужно соединить верхние концы стропильных ног. Для этого подрежьте торец каждого под точно таким же углом, под которым делаете крышу, соедините балки плоскостями срезов и зафиксируйте при помощи двух гвоздей. Место стыка закройте деревянной накладкой или металлической пластиной.
Еще один полезный мастер-класс:
Уже на крыше в первую очередь вам нужно начать с установки тех стропил , которые образуют две крайние фермы двускатной крыши (их еще называют фронтонными). Чтобы дополнительно закрепить их, поставьте временные подкосы. Далее протяните между крайними вершинами ферм прочный шнур, который станет уровнем для промежуточных стропил.
Теперь поднимаем и ставим все остальные стропильные фермы на расстоянии друг от друга не менее 0,6 метров. Снова-таки, если некоторые конструкции получились у вас достаточно громоздкими, подоприте их теми же временными подпорами.
Остальное –дело техники:
Как монтировать стропила на двускатную кровлю
Когда все элементы подготовлены и выбран тип стропильной системы можно приступать к ее возведению. Но прежде необходимо провести некоторые подготовительные работы. В первую очередь нужно приготовить все нужные инструменты. Для работы вам понадобится стандартный набор плотника.
Также позаботьтесь о крепежных принадлежностях. Установка стропил на двухскатной или любой другой крыши проводится с использованием гвоздей. Но ими одними обойтись будет трудно. Чтобы усилить места крепления обязательно применяйте металлические планки, уголки и другие приспособления.
Также следует предварительно обработать все деревянные элементы специальными пропитками. Этот материал «боится» влаги, плесени и огня. Чтобы продлить срок службы новой двухскатной крыши, все ее деревянные элементы обрабатываются.
Установка стропил двухскатной крыши своими руками проводится следующим образом:
- Первым делом проводится установка фронтонных ферм. При этом крепление делается временным. Это необходимо для того, чтобы выровнять сами фермы относительно стен дома.
- Следующий шаг будет натягивания шпагата или веревки. Это делается между фронтонным фермами в трех местах. Первая веревка натягивается на уровне конька, а две остальные на уровне крепления стропил к мауэрлату. После этого, при помощи строительного уровня проверяется горизонтальность их горизонтальность.
- Фронтальные фермы стропил двухскатной кровли должны быть строго выверены. Для удобства можно к торцовой стене дома прибить доску. По ней фермы выравниваются в вертикальной плоскости.
- Как только фронтальные фермы выставлены их нужно закрепить «капитально». Для этого можно воспользоваться разными способами, в зависимости от выбранной стропильной системы.
- Для удобства дальнейшей работы на мауэрлате отмеряются места, где следует установить остальные стропила двухскатной крыши. При этом выверяется выбранный шаг.

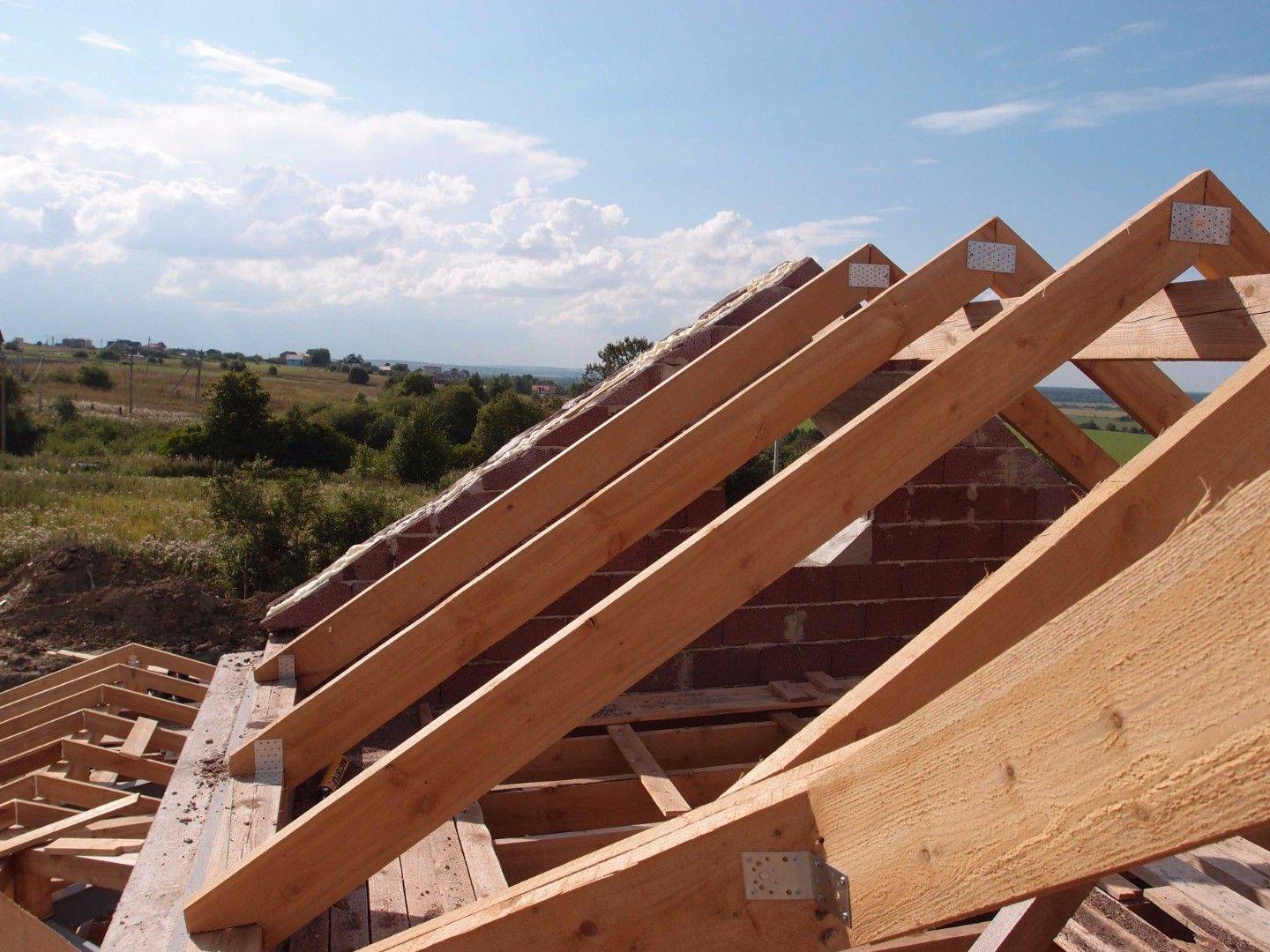

- После разметки мауэрлата производится сборка и установка стропильных пар. В работе, в качестве ориентира, используются ранее натянутые веревки. Лучше всего производить сборку ферм на самой крыше, а затем устанавливать их на своих местах.
- Если стропила длинные, то их нужно укрепить. Для этого применяются подпорки. Нижней частью они упираются в стойки или стяжки, а вверху крепятся к самим стропилам.
Видео по теме:
После того, как все стропила двухскатной кровли установлены на своих местах, можно приступать к дальнейшим работам. Для большей надежности каждое место крепления нужно дополнительно укрепить. Для этого используются металлически пластины, уголки и стальная проволока. После возведения стропильной системы монтируется обрешетка, укладывает гидроизоляция, кровельный материал и доборные элементы. На этом работы по возведению двухскатной крыши можно считать законченными.
Возведение стропильной системы
Стропильная система, которую можно сделать своими руками, состоит из целого ряда элементов, объединенных в единое целое. Стропильная А-образная ферма является жесткой конструкцией, работающей «на распор». Если строительство крыши ведется на брусовом доме, противоположные стены следует укрепить стяжками из бруса 100×150 мм на уровне балок потолочного перекрытия. Это делают, чтобы стены не раздвинулись под нагрузкой.
На потолочное перекрытие укладываются лежни – дополнительные элементы из бруса 150×150 мм или более, которые служат опорой для стоек и перераспределяют точечную нагрузку на поверхность перекрытия. Укладку лежней своими руками следует делать по линиям расположения стен будущего чердачного помещения. Если чердак не планируется использовать, лежень может быть уложен непосредственно под коньком для монтажа опорных стоек. При необходимости можно делать сращивание бруса, но только в местах, где стык будет лежать на балке. Шиповое соединение укрепляется скобой или металлической пластиной.
Повторяющиеся детали стропильной системы следует делать полностью идентичными друг другу, чтобы построить равнобедренную двускатную крышу, вес которой будет распределяться равномерно даже под атмосферными нагрузками. С этой целью своими руками изготавливаются шаблоны одинаковых деталей.
На перекрытии дома раскладываются доски 50×150 мм, изготавливается треугольник необходимой высоты из двух стропильных ног и доски-стойки (ее длина соответствует высоте будущей крыши), соединенных гвоздем. Вдвоем или втроем конструкция поднимается — стойка устанавливается на центральной оси перекрытия, стропила устанавливаются на мауэрлат.
В процессе подготовки шаблона можно удлинять элементы, варьируя высоту крыши и выбирая наиболее подходящий вариант.
Определившись с размерами, необходимо сделать фигурные запилы на стропилах в местах их контакта с обвязкой. Стропильная нога должна жестко упираться в мауэрлат. Существует целый ряд способов крепления, следует выбрать наиболее удобный и надежный, желательно использовать металлические накладки. С тонкостями технологии можно ознакомиться по видео. Получившая стропильная конструкция в дальнейшем выступает как шаблон, а доска-опора помогает контролировать высоту установленных ферм.
Фронтон представляет собой продолжение стены, ограниченное скатами кровли. Если предусмотрена двускатная крыша, фронтоны дома имеют форму треугольника. При монтаже стропильной конструкции в первую очередь устанавливаются крайние фермы, которые в дальнейшем служат каркасом для фронтонов. Необходимо строго проверить вертикальность конструкций и проследить, чтобы они имели одинаковую высоту. В верхней части фронтонов крепится коньковый прогон, к которому в дальнейшем монтируются остальные стропильные конструкции.
Обычно фронтоны зашиваются после окончания кровельных работ, но это можно сделать и на более раннем этапе. Монтаж досок 50×100 или 50×150 мм выполняется в вертикальном или горизонтальном направлении. Фронтон, который можно построить своими руками, нередко снабжается окнами.
Необходимо предусмотреть и утепление фронтонов.
Конструкция стропильной системы двухскатной крыши
Постройка крыши любой сложности своими руками предполагает знания назначения основных конструктивных элементов.
Места расположения элементов показаны на фото.
Элементы стропильной системы двухскатной крышиЭлементы стропильной системы двухскатной крыши – схема 2Элементы стропильной системы двухскатной крыши – схема 3
Мауэрлат. Предназначен для распределения нагрузки от стропильной системы на несущие стены здания. Для обустройства мауэрлата выбирается брус из прочной древесины. Предпочтительно лиственницы, сосны, дуба. Сечение бруса зависит от его вида – цельный или склеенный, а также от предполагаемого века конструкции. Наиболее популярные размеры 100х100, 150х150 мм.
Совет. Для стропильной системы из металла мауэрлат также должен быть металлическим. Например, швеллер или двутавровый профиль.
Стропильная нога. Основной элемент системы. Для изготовления стропильных ног используется прочный брус или бревно. Соединенные сверху ноги образуют ферму.
Силуэт стропильной фермы определяет внешний вид строения. Примеры ферм на фото.
Варианты фермы стропильной системы крыши
Важное значение имеют параметры стропил. О них речь пойдет чуть ниже
Затяжка – соединяет стропильные ноги и придает им жесткость.
Прогон:
Коньковый прогон, монтируется в месте примыкания одного стропила к другому. В дальнейшем на него будет установлен конек крыши.
Боковые прогоны, они обеспечивают ферме дополнительную жесткость. Их количество и размер зависят от нагрузки на систему.
Стойка для стропил – вертикально расположенный брус. Также принимается на себя часть нагрузки от веса крыши. В простой двускатной крыше обычно располагается по центру. При значительной ширине пролета – по центру и по бокам. В несимметричной двускатной крыше – место установки зависит от длины стропила. При ломанной крыше и обустройстве одной комнаты на мансардном чердаке – стойки располагаются по бокам, оставляя свободным пространство для перемещения. Если комнат предполагается две – стойки находятся по центру и по бокам.
Расположение стойки в зависимости от длины крыши показано на рисунке.
Расположение стойки в зависимости от длины крыши
Подкос. Служит опорой для стойки.
Совет. Установка подкоса под углом в 45° существенно снижает риск деформации от ветровой и снеговой нагрузки.
В регионах со значительной ветровой и снеговой нагрузкой устанавливают не только продольные подкосы (находящиеся в одной плоскости со стропильной парой), но и диагональные.
Лежень. Его назначение служить опорой для стойки и местом крепления подкоса.
Обрешетка. Предназначена для передвижения во время строительных работ и фиксации кровельного материла. Устанавливается перпендикулярно по отношению к стропильным ногам.
Совет
Важное назначение обрешетки – перераспределение нагрузки от кровельного материала на стропильную систему.. Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе
Наличие чертежа и схемы с указанием месторасположения всех перечисленных конструктивных элементов поможет в работе.
Совет. Обязательно добавьте в схему стропильной системы двухскатной крыши данные об устройстве прохода вентиляционной шахты и дымовой трубы.
Выбор материала для стропил
При расчете материала на двухскатную крышу нужно выбирать качественную древесину без повреждений и червоточин. Наличие сучков для балок, мауэрлата и стропил не допускается.
Для досок обрешетки сучков должно быть минимум, при этом они не должны выпадать. Древесина должна быть прочной и обработанной необходимыми препаратами, которые повысят ее свойства.
Совет. Длина сучка не должна превышать 1/3 толщины бруса.
