Распространенные ошибки при покупке
При выборе оборудования неопытные в этой сфере люди часто допускают одни и те же ошибки по нагрузке и силе тока. Если защитное устройство будет выбрано неправильно, последствия могут сильно «ударить» по карману и отнять много времени.
Чтобы предотвратить подобные вещи, нужно ознакомиться с распространенными ошибками. В будущем это позволит правильно выбрать автоматический выключатель для своей квартиры.
- При выборе номинала автомата следует больше внимания уделять не мощности всей бытовой техники, осветительных и электрических приборов, а состоянию электропроводки. Если проводка старая, ориентироваться на технические характеристики используемых потребителей электроэнергии может быть опасно. Например, для защиты электрической плиты требуется номинал автомата 32 А, а площадь сечения старого кабеля, изготовленного из алюминия, способно выдерживать ток лишь в 10 А. Результат – проводка перегревается и плавится, что становится причиной короткого замыкания. Если для обеспечения всех потребностей нужен мощный защитный коммутатор, прежде всего в квартире нужно заменить проводку.
- Электромонтажники настоятельно рекомендуют приобретать всю автоматику в квартиру от одного производителя. Такой подход позволяет избегать проблем, связанных с несоответствием элементов при установке и работе устройств.
- Приобретать защитные автоматы нужно только в специализированных магазинах у официального представителя известного и хорошо зарекомендовавшего себя производителя. Лишь такой подход защитит от приобретения подделок. При покупке у официальных представителей стоимость автоматов будет ниже, чем у посредников.
Бывает, что при расчете потенциала автомата по рабочему току показатель выходит средним между существующими. Например, результат 14 А, а в магазинах представлены модели с номиналами 10 А и 16 А. Если проводка установлена новая, можно отдавать предпочтение последней модели. Если же нет гарантии, что проводка выдержит такую нагрузку, лучше выбрать первую.
Монтажные тонкости выключателей
Для всех электрических приборов подобного исполнения определён порядок внедрения в состав электрической схемы.
Монтаж автоматических выключателей – на первый взгляд процедура технически несложная. Однако если учитывать в точности все существующие правила инсталляции, монтажный процесс автоматов можно сравнить с работой по созданию компьютерного программного обеспечения
Установленным порядком, в частности, предполагаются следующие действия монтажников, прежде чем двухполюсные и трехполюсные выключатели будут установлены:
- прибор должен соответствовать исполнению под текущую схему;
- корпус автомата не имеет деформаций и повреждений;
- рычаг включения/отключения чётко срабатывает в режиме ручной активации.
Основание, на которое предполагается инсталляция устройства, необходимо проверить на ровность поверхности. Не допускается монтаж на основания, где за счёт неровной поверхности после крепления корпус автомата подвергается напряжениям изгиба.
Соединение с проводниками сети
Присоединение медных проводников, имеющих сечение 16 – 25 мм2, выполняют через кабельные наконечники (ГОСТ 9688-82). Если необходимо сделать соединение проводниками из меди сечением 4 – 16 мм2, используются кабельные наконечники иного типа (ГОСТ 7386-80).
Применительно к соединениям алюминиевых проводов, используются концевые элементы по аналогии ТАМ-7, соответствующие параметрам ГОСТ 9581-80.

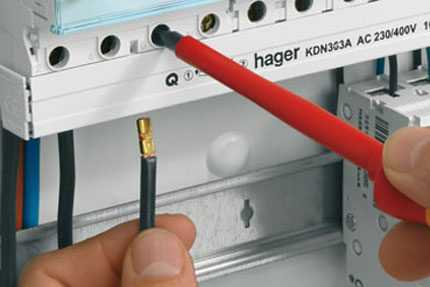

Наконечники проводников, подводимых на контактные зажимы автоматов. Зачастую этот момент игнорируется, проводники попросту скручивают и в таком состоянии подключают к устройству. По сути, такой подход уже считается нарушением. Исключение составляют провода сечением менее 4 мм
Сетевое проводники, подводящие напряжение от источника питания, подключают к верхней группе неподвижных контактов автоматических выключателей. Подводить и подключать проводники необходимо так, чтобы они не создавали усилия на зажимах автомата.
Наконечники следует затягивать контактными зажимами плотно, но без критичных усилий, способных привести к срыву резьбы
Заделке проводников в кабельных наконечниках следует уделять высокое внимание. Обязательно использовать изоляционные трубки, ленту в качестве защитной оболочки
Нюансы расстановки и крепежа
Когда выполняют монтаж нескольких единиц оборудования, требуется соблюдать правила расстановки приборов относительно друг друга. Так, расстояние между близко расположенными приборами следует выдерживать не менее 5 мм.
Установка выключателей в группу. Выглядит вполне красиво и аккуратно. Между тем, в данном случае монтажный процесс выполняется с ошибками. Согласно нормативам, при монтаже в группе расстояние между стенками рядом расположенных приборов должно составлять не менее 5 мм
Минимальные расстояния от металлических частей распределительных устройств: сверху 30 – 50 мм, сбоку 5 – 10 мм, в зависимости от величины подведённого напряжения.
Если на монтаже применяются приборы, конструктивно сделанные в дополнительной оболочке, все монтажные манипуляции с ними производятся при снятой крышке оболочки. Установку крышки выполняют с учётом правильного вхождения поводка приводного механизма. Крепление крышки винтами исполняют равномерно.
По завершении монтажа автоматы обязательно проверяются на чёткость момента включения/отключения.
Монтажные схемы и правила подключения выключателя подробно описаны в этой статье.
Исполнение автоматических выключателей
В практике использования подобного оборудования отмечается частое применение трёх видов устройств: однополюсные, двухполюсные, трёхполюсные.
В чём проявляется разница между этими тремя видами автоматов? Попытаемся разобраться.
Однополюсный прибор, в общем-то, не вызывает особых вопросов. Если внедрить выключатель однофазную схему, то устройство будет работать как обычный рубильник, только в режиме автоматической реакции – то есть без вмешательства пользователя разорвёт цепь на случай нарушения заданных рабочих условий.
Краткая характеристика двухполюсника
Аналогичное устройство, но исполненное в виде двухполюсного автоматического выключателя, несколько отличается по функциональности.
Схемотехника двухполюсного прибора выполнена с учётом контроля и сравнения условий работы двух независимых токовых линий.
Двухполюсные автоматы применяются, как правило, для внедрения в проекты построения электрических сетей, когда требуется контроль и сравнение условий работы двух участков единой электрической сети. По сути, двухполюсная конфигурация прибора представляет собой тандем пары однополюсных устройств.
Однако схема защиты и блокировки двухполюсника работает по принципу сравнения параметров каждого устройства в отдельности, в режиме реального времени. Если на любом из двух контрольных участков параметры выходят за границы установок, моментально разрываются обе линии.

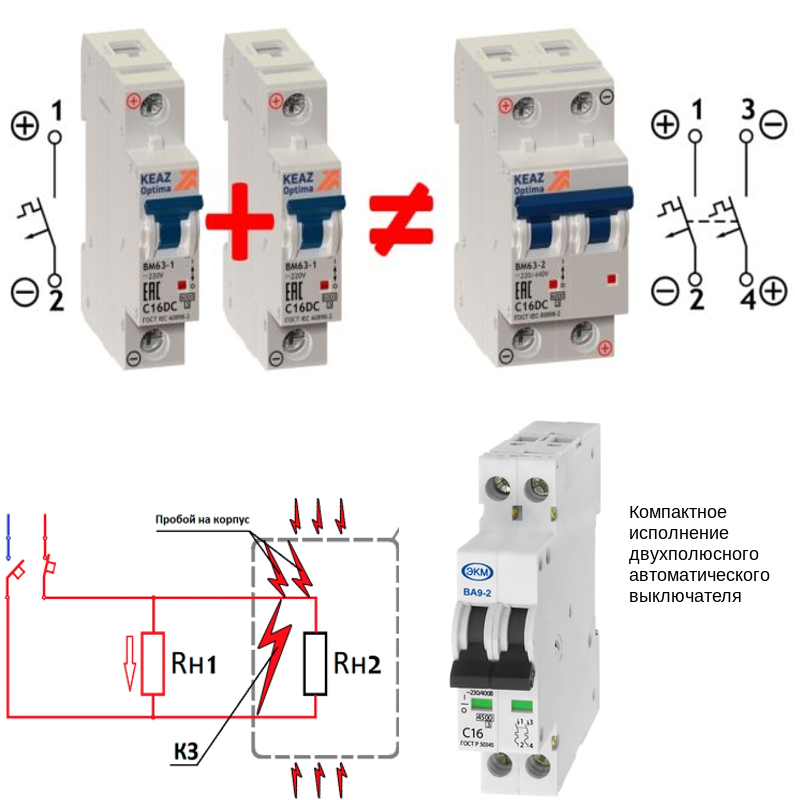

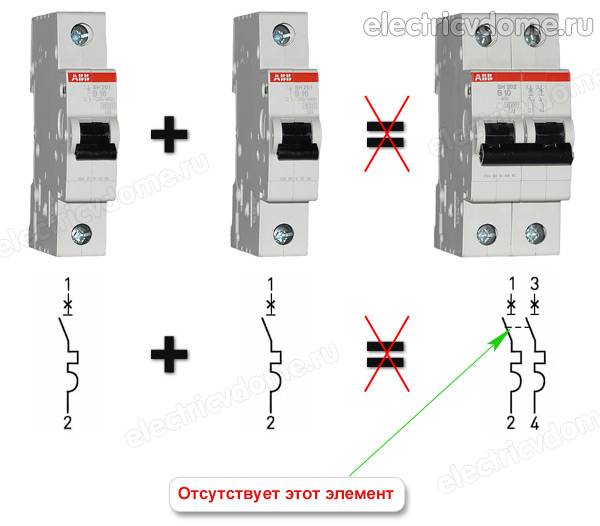

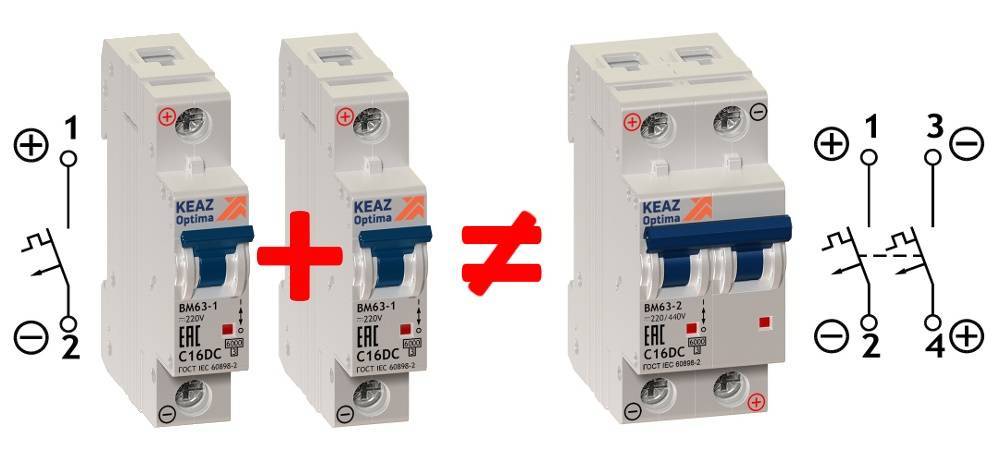

Этот важный момент показывает: замена двухполюсного автомата парой обычных однополюсных приборов невозможна в принципе. На случай перегрузки одной из цепей (или КЗ), сработает только один автомат.
Но учитывая, что электрическая сеть единая, электричество продолжит поступать через второй прибор, питающий другой участок. Подобная ситуация приводит к тяжёлым последствиям.

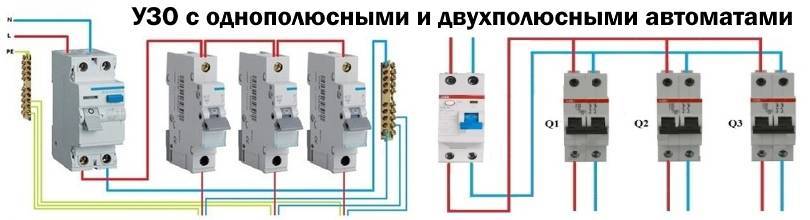

Между тем, существуют два подвида двухполюсных приборов:
- с защитой одного полюса и обычной коммутацией нейтрали;
- с защитой обоих полюсов и одновременной их коммутацией.
Первые обычно используются в качестве вводных автоматов, благодаря которым коммутируется фазный и нулевой проводники. При этом такая схема включения предусматривает использование дополнительной линии PE – заземляющего провода.
Вторые находят применение в схемах одной сети, где питаются два участка, действующие в условиях разных токовых нагрузок.
Особенности устройства трёхполюсника
Главное предназначение трехполюсного автоматического выключателя – использование в схемах трёхфазных сетей. Конструктивные особенности этого вида приборов заключаются в наличии защитных функций на каждом отдельном полюсе.
Срабатывание защиты на любом из полюсов приводит к размыканию всех полюсов.
Несмотря на конкретное назначение автоматов такого типа, их вполне допустимо использовать на однофазных или двухфазных линиях.
Конструктивно трехполюсный автомат содержит следующие элементы:
- механизм управления;
- систему контактов;
- модуль гашения электрической дуги;
- расцепляющее устройство.
Свободные контакты обычно монтируются внутри крышки прибора. Контактная система связывается с траверсой главных контактов кинематическим способом.
Функциональные узлы прибора смонтированы внутри корпуса. Крышка и корпус автомата выполняются из материалов, не пропускающих электрический ток (пластмасса, текстолит и т.п.).
Механизм защиты трёхполюсников обеспечивает моментное отключение, как в режиме «авто», так и в случае ручного действия. При этом, если имеет место перегрузка в электрической схеме, моментное отключение происходит независимо от силы воздействия на рукоятку управления.
То есть, даже если пользователь будет удерживать рукоятку в состоянии включения, автомат в режиме перегрузки всё равно разомкнёт все полюсы.
Существует модификации трёхполюсников, где добавлен ещё один полюс под нулевой проводник. По сути, речь идёт о четырёхполюсном исполнении с точки зрения конструктивных деталей.
Функционально автомат на четыре полюса напоминает двухполюсную систему. Задача устройства та же самая, только по отношению к трёхфазной сети.
Обобщённые технические характеристики автоматов
Информация о основных параметрах автоматических выключателей указана на его корпусе. Чтобы разобраться в буквенно-цифровых обозначениях, необходимо уметь “читать” маркировку устройств.
Широко распространёнными в быту и промышленности отмечаются приборы, соответствующие следующим основным техническим характеристикам, в зависимости от их конструктивного исполнения:
Приборы выбирают по определенным критериям, среди которых напряжение, величина номинального тока, температурные показатели.
Подробнее о выборе автоматических выключателей читайте в статьях:
Описание и принцип действия
Перед обсуждением принципа работы устройства нужно выяснить, для чего нужен двухполюсный дифференциальный автомат. При повышении напряжения в сети или коротком замыкании, которые могут послужить поломкой некоторых подключенных устройств, прибор выключает питание. При этом отключается как фазный провод, так и нейтраль.
Фото – двухполюсный автомат
Такая реализация предусмотрена ПУЭ (Правила установки электрооборудования), где сказано, что запрещается отключать фазный провод, не отключая нейтраль. Этот электрический автомат устанавливается в щитке (расположенном в тамбуре или непосредственно в квартире) на питании отдельных устройств для контроля их работы. При необходимости Вы можете сами отключить электрический ток.
Фото – двухполюсник в щитке
Автоматический двухполюсный выключатель представляет собой два однополюсных автомата, которые соединены между собой рычажком, и имеющих общий внутренний блокирующий механизм. При появлении высокого напряжения или скачков отключаются сразу оба прибора, что предохраняет проводку от возгорания. Поэтому категорически запрещено использовать два отдельных однополюсных устройства вместо одного двухполюсного. Поскольку в таком случае отключится только один из них, в то время как второй будет продолжать питать квартиру или дом.
Назначение автоматов:
Для защиты сетей жилых домов и предприятий от пожароопасных ситуаций;
контроль работы отдельных электрических устройств с высокой мощностью (станков, электроплит, генераторов, котлов и т.д.), установленных на даче, в гараже, производственном помещении и т.д.;
отключение нагрузки при перепадах напряжения;
разветвление (структурирование) электропроводки.
В основном двухполюсные автоматы используются в квартирах с двухполярной проводкой (фаза и ноль), которая является стандартной для всех домов постройки до 1990 года. Для этой цели применяется однофазный двухпроводный кабель, который имеет фазовый и нейтральный проводник.
Фото – автомат для квартиры
Несмотря на то, что оба этих провода считаются равносильными, и теоретически их можно менять местами, при разводке электропроводки принято нулевой провод выбирать синего цвета (или на его конец установить термоусадочную трубку соответствующего оттенка).
Видео: применение двухполюсного автомат в быту
Вопрос-ответ:
Что такое двухполюсный автомат и как он работает?
Двухполюсный автомат — это устройство, используемое для защиты электрической сети от перегрузок и короткого замыкания. Он имеет два полюса, которые обеспечивают отключение электрической цепи в случае возникновения неполадок. Работает автомат следующим образом: когда ток в цепи превышает предельное значение, автомат отключает электрическую цепь, чтобы предотвратить повреждение оборудования и возгорание.
Какие есть типы двухполюсных автоматов?
Существует несколько типов двухполюсных автоматов в зависимости от их назначения. Например, двухполюсные автоматы для домашнего использования, автоматы для промышленных целей, автоматы для систем безопасности и т.д. Каждый тип автомата имеет свои особенности и выполняет определенные функции в электрической сети.
Как подключить двухполюсный автомат к электрической сети?
Подключение двухполюсного автомата к электрической сети требует соблюдения определенных шагов. Сначала необходимо отключить подачу электроэнергии, затем подключить провода к соответствующим контактам автомата. При необходимости можно использовать клемму заземления для обеспечения безопасности. После подключения проводов следует проверить правильность установки автомата и включить электропитание снова.
Как узнать, какой двухполюсный автомат необходим для моей электрической сети?
Чтобы узнать, какой двухполюсный автомат необходим для вашей электрической сети, нужно учитывать несколько факторов. Сначала определите мощность и тип оборудования, которое будет подключено к сети. Затем определите предельное значение тока, которое может использоваться для выбора автомата. Если вы не уверены, лучше проконсультироваться с электриком или специалистом, чтобы выбрать правильный автомат для вашей электрической сети.
Могу ли я самостоятельно подключить двухполюсный автомат?
Да, вы можете самостоятельно подключить двухполюсный автомат, если у вас есть необходимые знания и опыт в электрике. Однако следует помнить, что неправильное подключение автомата может привести к неполадкам в сети или даже к опасности. Если у вас нет достаточного опыта, лучше обратиться за помощью к профессионалам, чтобы избежать непредвиденных ситуаций.
Достоинства и недостатки
Двухполюсные автоматы обеспечивают контроль линий при однофазном питании, а также защиту оборудования, работающего в трехфазных цепях.
К достоинствам этих устройств можно отнести:
- надёжную защиту домов, офисов и производственных помещений от сетевых перенапряжений;
- возможность контроля мощности отдельных электроприборов и установок;
- лёгкость монтажа и обслуживания. Двухполюсные АВ идеально подходят для выполнения разветвлений и структурирования проводки в электроснабжении помещений.
Конечно, главное преимущество в том, что двухполюсный автомат одновременно обесточивает два проводника, не зависимо от того, в котором из них произошла авария. Это гарантирует полное отсутствие напряжения в защитных проводниках.
Из недостатков можно отметить:
- существование вероятности пробоя кабеля при одновременном включении двух нагруженных линий;
- в редких случаях, при выходе из строя теплового расцепителя, возможно произвольное отключение питания даже в режиме номинальных напряжений;
- необходимость подбора двухполюсных автоматов в соответствии с расчётными параметрами сети. Если чувствительность выключателя будет завышена – он без веских причин будет часто срабатывать, а при заниженном показателе скорости реакции на нестандартную ситуацию, автомат не заметит перегрузки сети.
Благодаря уникальным преимуществам применение двухполюсных выключателей оправдано даже с учётом существующих вероятностей проявления указанных недостатков.
Это интересно: Лучшие автоматические выключатели — изучаем внимательно
Определяемся с номиналом
Собственно, из функций защитного автомата и следует правило определения номинала автомата защиты: он должен срабатывать до того момента, когда ток превысит возможности проводки. А это значит, что токовый номинал автомата должен быть меньше чем максимальный ток, который выдерживает проводка.
На каждую линию требуется правильно выбрать автомат защиты
Исходя из этого, алгоритм выбора автомата защиты прост:
- Рассчитываете сечение проводки для конкретного участка.
- Смотрите, какой максимальный ток выдерживает данный кабель (есть в таблице).
- Далее из всех номиналов защитных автоматов выбираем ближайший меньший. Номиналы автоматов привязаны к допустимым длительным токам нагрузки для конкретного кабеля — они имеют немного меньший номинал (есть в таблице). Выглядит перечень номиналов следующим образом: 16 А, 25 А, 32 А, 40 А, 63 А. Вот из этого списка и выбираете подходящий. Есть номиналы и меньше, но они уже практически не используются — слишком много электроприборов у нас появилось и имеют они немалую мощность.
Алгоритм очень прост, но работает безошибочно. Чтобы было понятнее, давайте разберем на примере. Ниже приведена таблица в которой указаны максимально допустимый ток для проводников, которые используют при прокладке проводки в доме и квартире. Там же даны рекомендации относительно использования автоматов. Они даны в колонке «Номинальный ток автомата защиты». Именно там ищем номиналы — он немного меньше предельно допустимого, чтобы проводка работала в нормальном режиме.
Сечение жил медных проводов
Допустимый длительный ток нагрузки
Максимальная мощность нагрузки для однофазной сети 220 В
Номинальный ток защитного автомата
В таблице находим выбранное сечение провода для данной линии. Пусть нам необходимо проложить кабель сечением 2,5 мм 2 (наиболее распространенный при прокладке к приборам средней мощности). Проводник с таким сечением может выдержать ток в 27 А, а рекомендуемый номинал автомата — 16 А.
Как будет тогда работать цепь? До тех пор, пока ток не превышает 25 А автомат не отключается, все работает в штатном режиме — проводник греется, но не до критических величин. Когда ток нагрузки начинает возрастать и превышает 25 А, автомат еще некоторое время не отключается — возможно это стартовые токи и они кратковременны. Отключается он если достаточно длительное время ток превысит 25 А на 13%. В данном случае — если он достигнет 28,25 А. Тогда электропакетник сработает, обесточит ветку, так как это ток уже представляет угрозу для проводника и его изоляции.
Расчет по мощности
Можно ли выбрать автомат по мощности нагрузки? Если к линии электропитания будет подключено только одно устройство (обычно это крупная бытовая техника с большой потребляемой мощностью), то допустимо сделать расчет по мощности этого оборудования. Так же по мощности можно выбрать вводный автомат, который устанавливается на входе в дом или в квартиру.
Если ищем номинал вводного автомата, необходимо сложить мощности всех приборов, которые будут подключены к домовой сети. Затем найденная суммарная мощность подставляется в формулу, находится рабочий ток для этой нагрузки.
Формула для вычисления тока по суммарной мощности
После того, как нашли ток, выбираем номинал. Он может быть или чуть больше или чуть меньше найденного значения. Главное, чтобы его ток отключения не превышал предельно допустимый ток для данной проводки.
Когда можно пользоваться данным методом? Если проводка заложена с большим запасом (это неплохо, кстати). Тогда в целях экономии можно установить автоматически выключатели соответствующие нагрузке, а не сечению проводников
Но еще раз обращаем внимание, что длительно допустимый ток для нагрузки должен быть больше предельного тока защитного автомата. Только тогда выбор автомата защиты будет правильным
Возможности и назначение многополюсных автоматов
Установка АВ с двумя полюсами предназначена для обеспечения контроля:
- независимых линий – при неполадках происходит их одновременное выключение;
- показателей каждой из линий – при наличии неисправностей выключаются обе;
- сетей с постоянным током – причины отключения аналогичные.
Вводной прибор выключит напряжение во всей квартире или доме, если сбои появились хотя бы на одном участке. Пакетник удобен тем, что обесточивание можно выполнять вручную.
Назначение устройств
Двухполюсный автомат позволяет обесточить квартиру вручную
Для одноконтурной схемы с однофазной проводкой (заземленный ноль, нейтрали закорочены на нейтральных шинах) двухполюсник не подходит. В этом случае монтируется однополюсный переключатель.
Если невозможно реализовать подключение нескольких приборов в общую сеть, используют двухполюсник. Автомат устанавливают, поскольку на выводе трансформатора отсутствуют нейтраль и фаза. Электроток, отсекаясь на одном проводе, может остаться на другом. Двухполюсный аппарат заменяет системы дифзащиты и УЗО, что исключает затраты на приобретение дискретных приборов.
Аналогичным образом функционируют четырех- и трехфазные модели.
Заключение
Автоматический выключатель трехполюсный является важной частью домашней электрической системы
Выбирая дорогие модели, следует принимать во внимание, что все остальное оборудование должно быть того же уровня: проводка, выключатели и розетки, распределительные коробки, осветительные приборы

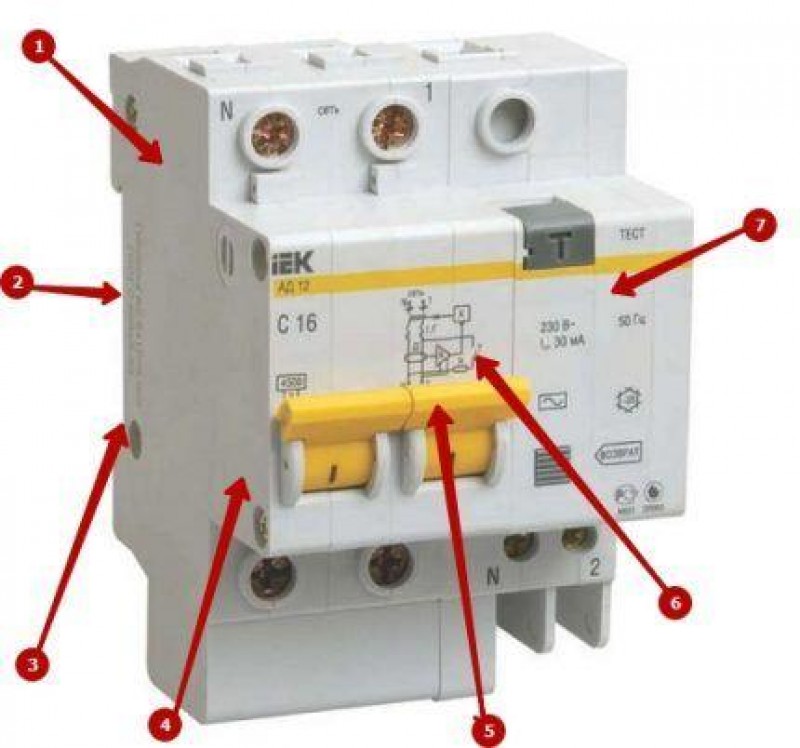

Основные характеристики автоматов всегда есть на корпусе с лицевой стороны. Они подбираются с учетом сечения провода и величины подключаемой нагрузки.
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
На зажимы первого полюса подключаем соединительные провода от испытательного устройства РЕТОМ-21 и включаем наш «объединенный» автомат.
Прогружать автомат будем 4-кратным током от номинального, т.е. током 64 (А). Напомню Вам, что согласно , тепловой расцепитель при этом токе должен сработать за время примерно от 1,7 до 18 (сек.).
Произошел щелчок и прогружаемый полюс фактически отключился. Это видно, как по току в цепи (ток равен нулю), так и по данным секундомера РЕТОМ-21. Кстати, измеренное время срабатывания теплового расцепителя составило 3,31 (сек.), что соответствует время-токовой характеристики.
Также состояние контакта прогружаемого полюса можно проверить с помощью мультиметра. Как видите, контакт автомата разомкнут.
Но самое интересное то, что при этом его рычажок управления остался включенным, тем самым не отключив соседний полюс! Ему элементарно не хватило механической силы.
Таким образом получается, что прогружаемый полюс отключился, а соседний — остался замкнутым (включенным).

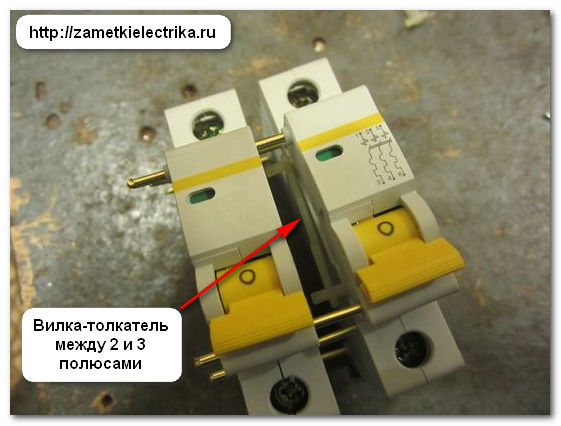

Да все просто. Помните, я показывал, что у двухполюсных и трехполюсных модульных автоматов имеется механическая связь в виде вилочек-толкателей между механизмами их расцепления. При срабатывании одного из расцепителей, эти вилочки приводят к срабатыванию и соседние полюсы.
А в нашем случае, при самостоятельном объединении двух однополюсных автоматов, этих вилочек-толкателей нет, поэтому возвратной пружине одного рычажка элементарно не хватает механической силы, чтобы отключить соседний рычажок.
Даже если у Вас где-то в запасе и имеются подобные вилочки-толкатели, то Вы все равно не сможете соединить автоматы, т.к. в корпусах однополюсных автоматов не предусмотрены отверстия для них (по крайней мере у IEK и Шнайдер Электрик их точно нет).
Эксперимент №2. Соединяем три однополюсных автомата
Берем три однополюсных автоматических выключателя ВА47-29.
Устанавливаем автоматы на DIN-рейку, для надежности стягиваем их между собой ограничителями для DIN-рейки и объединяем все три рычажка.
Аналогичным образом, проводим поочередно прогрузку всех полюсов. Более подробнее об этом смотрите в видео, которое размещено в конце статьи.

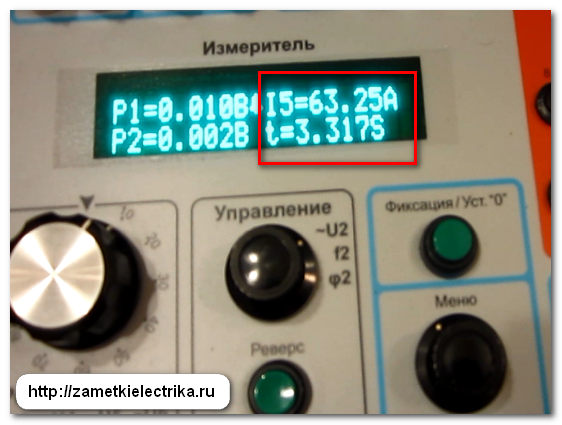

Вот например, при прогрузке среднего полюса он отключился за время 3,14 (сек.).
Механических сил его рычажка не хватило, чтобы отключить соседние полюса. Вот состояние контакта прогружаемого полюса.
А вот состояние контактов соседних полюсов.

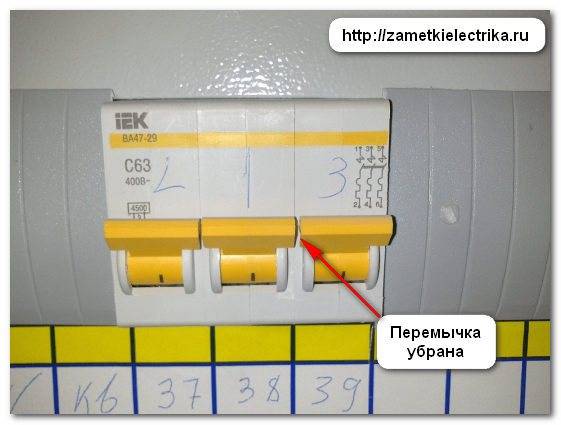

Объединять однополюсные автоматические выключатели в двухполюсные и трехполюсные запрещено. При возникновении короткого замыкания или перегруза в одном из полюсов, отключится только этот самый полюс автомата, а соседние останутся замкнутыми. И какой тогда смысл в таком соединении автоматов?
Представьте элементарную ситуацию. Ваш электродвигатель подключен через такой вот «объединенный» автомат напрямую без и защиты от обрыва фаз. Предположим, что в питающем кабеле произошло короткое замыкание фазы на землю. При этом автомат, установленный в этой фазе отключится, а соседние останутся в работе.
К чему же это приведет? Двигатель перейдет в двухфазный режим работы и в итоге может выйти из строя, в зависимости, конечно же, от нагрузки на его валу. От подобных ситуаций даже специально устанавливают устройства для контроля фаз, например .
Это только лишь один пример. На самом деле примеров можно привести множество, и с помощью таких вот «объединений» автоматов могут возникнуть ситуации с более серьезными и печальными последствиями.
Полную версию экспериментов смотрите в моем видео:
