Преимущества и недостатки электрокотла отопления
Кроме обеспечения тепла и ГВС двухконтурный котел имеет множество других достоинств:
- Небольшие габариты. Этот аппарат удобнее, чем газовый котел, к тому же для размещения не нужно получать разрешительные документы.
- Установка возможна в жилых помещениях без подсоединения к трубе дымохода – агрегат не выделяет при работе вредных газов.
- Безопасность. При правильной эксплуатации риск возникновения пожара сведен к нулю.
- Котел не требует регулярного профилактического осмотра с привлечением услуг специалистов, практически не нуждается в обслуживании.
- КПД до 80%, работает от сети переменного тока с напряжением в 220В или 380В – показатель зависит от мощности прибора.
С монтажом оборудования справится домашний мастер, а если наладить систему автоматики, то участия человека не требуется – агрегат сам обеспечит бесперебойность подачи тепла и ГВС в заданном режиме. К тому же такие котлы стоят относительно недорого.
Минусы у двухконтурного котла тоже есть. Главный недостаток – высокие цены на энергию. К тому же система является энергозависимой, при отключении электричества надолго или частых перебоях с подачей питания установка котла нецелесообразна. Также на работу оборудования плохо влияют скачки напряжения в сети.
Двухконтурный электрический котел ГВС и отопление
Также спланировать бюджет ежемесячных расходов на его обслуживание.
Двухконтурные электрические котлы — плюсы и минусы
Если современный жилой объект невозможно подключить к стандартной отопительной и водоснабжающей системе, то выходом является приобретение качественного электрического котла двухконтурного типа.
При покупке котла каждый покупатель рассматривает приобретение с точки зрения приемлемой цены, технических характеристик изделия и экономической целесообразности его приобретения.
Давайте более предметно рассмотрим основные преимущества использования двухконтурного электрического котла, чтобы подойти к его покупке осознанно.
Основной сферой применения котлов производства являются частные жилые дома. Именно там продуктивность их работы особенно очевидна. Для установки потребуется лишь рабочая поверхность, которая находится в непосредственной близости от источника электричества.
Именно электрический котел способен обеспечить бесперебойную подачу воды в доме, который находится на отдаленной местности и не имеющий возможности быть подключенным к газовой магистрали.
И все же главным преимуществом изделия является компактность и доступный монтаж.
Нельзя также забывать, что двухконтурный котел, выполняющий функцию отопительной системы, основывается на экологически чистой технологии. Отопительный электрический двухконтурный котел не излучает никаких вредных веществ и не использует для работы воздух в помещении.
Для его практического применения не нужно заботиться об организации отдельной комнаты, поскольку электроприбор с комфортом размещается на малой площади, тем самым экономя пространство.
А двухконтурный электрический настенный котел вообще может найти своё место на любой стене. Следовательно, отпадает необходимость задумываться об установке дымоходов, систем вентиляции и разработке сложных документальных проектов!
В совокупности названных признаков прослеживается реальная экономия финансовых средств, особенно если вы приобретаете электрический двухконтурный котел производства Германии!
Немаловажным фактором является показатель потребления электричества, где двухконтурным электрокотлам из Германии просто нет равных! Электроприбор работает абсолютно бесшумно и не издает никакого гула и вибраций.
Что касается обслуживания электрокотла, то практика показывает невероятную стойкость и долговечность агрегата. Единственным узлом системы, который требует от обладателя пристального внимания — это надежное подключение котла к электричесокй сети.
В случае резких скачков в электрической сети электрокотел подвергается нагрузкам, способным нарушить его работу.
Своевременная диагностика оборудования поможет оперативно выявить проблему и избавиться от неё без последствий. Поскольку электрокотел работает без использования открытого очага огня, то ремонт становится весьма посильной задачей.
Для дополнительного, комфортного обогрева комнаты в вашем доме с помощью электричества — подойдет камин электрический угловой. Поверьте, он впишется в любой интерьер.
Схема электроотопления частного дома описана по адресу: http://obogreem.net/otoplenie-zdanij/dom/e-lektrootoplenie-chastnogo-doma.html
Как перед приобретением подсчитать свои расходы на эксплуатацию отопления?
Расчет можно произвести исходя из практичных показателей, например, чтобы отопить 10 кв. м. помещения, то расход электроэнергии составит около 1 кВт.
Кроме того, если в доме планируется установка двухконтурного котла, чтобы обеспечить подогрев и подачу горячей воды, то потребуются дополнительные резервы мощности.
Сделать оптимальный подсчет также помогут среднестатистические показатели расхода воды сопоставимые с техническими возможностями электрокотла.
Зная среднестатистические данные о нагреве воды электрокотлом, и подсчитав все расходные точки воды в доме, можно достаточно точно расчитать необходимые объемы котла для обеспечения горячего водоснабжения.
Двухконтурный электрокотел подключается к обычной электрической сети. При этом котел оборудован автоматикой, благодаря которой он сначала включает функцию нагнетания температуры в теплоноситель, а потом переходит в дежурный режим и лишь поддерживает постоянную температуру.
Критерии выбора
В процессе выбора котла напольного или настенного типа требуется ориентироваться на мощность прибора, потому что от этого будет зависеть качество обогрева помещения.
Покупая устройство, следует также обратить внимание на бесшумность работы оборудования. Хороший котел практически не издает звука, за исключением циркуляционного насоса. Критериев выбора устройства не так уж и мало, однако самыми главными считаются:
Критериев выбора устройства не так уж и мало, однако самыми главными считаются:
- мощность;
- компоновочное решение;
- место для монтажа;
- автоматика.
Если нет места для большого размера оборудования либо хочется установить в кухне агрегат с презентабельным видом, то лучше брать настенный тип небольшой мощности.
Как рассчитать мощность
Для обогрева одного квадратного метра потребуется 100 Вт тепла.
Формула имеет следующий вид:
P = S * K * 100,
где S — площадь, k — коэффициент, определяющий теплопотерю, исходя из температуры воздуха на улице.
На потерю тепла воздействует много факторов, поэтому измерения не всегда бывают точными.
Они верны для жилища, которое имеет:
- комнаты высотой 2,5 м;
- среднюю теплоизоляцию;
- холодный чердак.
Факторы, которые в целом влияют на мощность тепла:
- Высота помещений.
- Количество стен.
- Площадь и тип оконных проемов.
- Уровень теплоизоляции.
- Утепленный чердак.
Для расчета мощности оборудования по объему используется такая формула:
P = V * K * Δ T / 860,
где V — объем дома, К — коэффициент, указывающий на потерю тепла в зависимости от теплоизоляции; Δ Т — разница между нужным температурным режимом в жилище и температурой на улице.
Достоинства и недостатки двухконтурного котла
Главным минусом любой электрической системы становится высокая стоимость полученной энергии. К тому же, чем больше задач выполняет агрегат, тем весомее счета к оплате. Тем не менее, достоинства есть и в большом количестве:
- Установить двухконтурный электрический котёл для дома можно без выделения под агрегат отдельного помещения. Требования к месту установки всё же есть, но они выполнимы.
- Котёл не поглощает кислород, не выделяет вредных продуктов сгорания, не требует устройства ходов вентиляции или дымоходов, не шумит.
- Устройство относительно безопасно, так как открытого пламени нет. Но при этом обязательно следует установить специальный блок, сигнализирующий владельцам о нештатной ситуации.
- Самостоятельный монтаж выполнить, безусловно, можно, однако при строгом соблюдении правил и требований.
Кроме стоимости электроэнергии недостатки присутствуют и в другом плане:
- Накипь на стенках теплообменника и проходных трубках под действием температуры оседает и может вывести из строя всю систему. Такой проблемы лишены индукционные нагреватели.
- Для обслуживания дома в несколько этажей и большого водоразбора установка крайне невыгодная.
- Требуется отдельный силовой щит для подключения большой мощности котла. Иначе это чревато постоянным перепадом напряжения и вышибанием электричества. Кроме того, нормальная работа других электроприборов будет затруднена.
- Установка небезопасна, если её монтировал доморощенный мастер без опыта. Требуется знать последовательность соединения проводов, методы заземления и прочие принципы действия всех комплектующих, относящиеся к силовой нагрузке.
- Потребуется разрешение от Энергонадзора, если электрокотёл будет единственной системой отопления в доме.
Решать быть или не быть агрегату, работающему на электричестве, может только сам собственник. Ниже описан процесс подсчёта стоимости электроэнергии – это решающий фактор для приобретения установки.
Особенности конструкции электрокотла
Электрический котёл двухконтурного типа имеет достаточно простую конструкцию, хотя и заменяет мини-котельную. Каждый контур устройства может функционировать как отдельно, так и в паре, отапливая помещение и подогревая воду в одно и то же время. При этом такое оборудование состоит из следующих элементов:
- теплообменник, по которому протекает теплоноситель при нагреве;
- накопительный резервуар для горячей воды;
- нагревательные элементы для подогрева теплоносителя и воды;
- бак расширителя для сброса высокого давления;
- электрический насос для обеспечения циркуляции теплоносителя;
- воздухоотводчик для удаления воздушных пробок;
- предохранительный клапан, обеспечивающий безопасность прибора;
- блок автоматики, отвечающий за поддержание заданных режимов;
- система управления, позволяющая, задавать температурные параметры.
По внешним данным и конструкции электрические котлы подразделяются на следующие модели:
- настенный электрический котёл, обладающий компактными размерами;
- напольное отопительное устройство для обогрева больших помещений.
Исходя из названия, первое устройство крепится на стене. В свою очередь, напольный электрокотел устанавливается на пол в специально предусмотренном для этого месте. Также котлы двухконтурного типа могут подразделяться на три группы в соответствии с основным нагревательным элементом:
- ТЭНовый настенный или напольный электрокотел внутри ёмкости, которого расположены несколько трубчатых нагревателей – обладает высокой надёжностью;
- электродное устройство нагрев теплоносителя, в котором происходит при прохождении тока чрез водную среду – очень экономичен;
- индукционный агрегат, работающий за счёт катушки индуктивности – новое современное отопительное устройство.
По мощности двухконтурные электрокотлы подразделяются по параметрам используемой электроэнергии:
- однофазное отопительное устройство;
- трёхфазный электрический котёл.
Выбор мощности прибора должен основываться на расчётах параметров отапливаемого помещения. При этом точных размеров недостаточно, так как на мощность котла влияет целый ряд сопутствующих факторов: утепление здания, количество проживающих в доме и т.д.
Как сэкономить на отоплении
Не важно, как обогревается жилище — котлом, печью либо другим оборудованием — источникам, дающим тепло, требуется профилактика. Что влияет на потребление котлом электричества:. Что влияет на потребление котлом электричества:
Что влияет на потребление котлом электричества:
- Загрязненные устройства неэффективны — тепло выходит «в трубу», поскольку из-за грязи возникает сложность с нормальной передачей жидкости в системе.
- Насос будет функционировать неэффективно, если в нем недостаточно хладагента.
- Электрические конвертеры следует промывать, поскольку внутри скапливается очень много пыли.
Эксперты рекомендуют в целях экономии во всех комнатах выставить свой режим. Так, ночью, во время сна, можно понизить температуру системы на 2-3 градуса. Однако если в доме проживает ребенок, в его комнате температура должна быть стабильной.
В батареях и теплых полах образуются воздушные пробки, ухудшающие работу системы и повышающие расход газа либо электроэнергии. Покидая жилище на некоторое время, нужно оставить систему в рабочем состоянии, но выставить ее на 15—18 градусов.
Цены на котел ZOTA 24 Lux
ZOTA 24 Lux
Необходимо позаботиться об уплотнителях окон и двери. Резинки утрачивают эластичность, и на них появляются трещины. Из-за деформированных уплотнителей в дом проникает холодный воздух и выходит теплый.
При использовании радиаторов либо конвекторов требуется придерживаться определенных правил.
Не стоит:
- заслонять оборудование мебелью либо гардинами, препятствующими потоку ИК-излучения от прибора;
- монтировать на радиаторах декоративные экраны, мешающие нормальному обогреву здания и движению воздуха.
Недостаток в применении батарей состоит в том, что они отдают тепло стенке, на которой зафиксированы. Во избежание этого на стенку за радиатором следует приклеить теплоотражающий экран. Угловой камин из кирпича изучайте на нашем сайте.
Как работает двухконтурный электрокотел
В устройстве двухконтурного электрокотла, предусмотрено два нагревательных элемента, не соприкасающихся между собой. Особенность конструкции в том, что котёл, одновременно нагревает горячую воду и теплоноситель.
Принцип работы двухконтурного электрического котла отопления и ГВС, можно описать следующим образом:
В корпусе находится трубчатый нагревательный элемент (ТЭН). При прохождении электрического тока, внутренняя спираль накаляется. Тепло, полученное в результате нагрева, передается греющей поверхности, соприкасающейся с теплоносителем.
Передача тепла от поверхности ТЭНа теплоносителю, осуществляется посредством естественной или принудительной циркуляции жидкости в системе отопления. Теплоноситель, попадает в емкость с электронагревателем, проходя через которую соприкасается с разогретой поверхностью и аккумулирует тепло. Нагретая жидкость, поступает в систему отопления, отдавая тепло через радиаторы или теплые полы.
Контуры ГВС и отопления, работают практически идентичным образом. При открытии крана горячей воды, включается нагревательный элемент и начинает подогревать жидкость проточным способом.
Двухконтурные энергосберегающие электрические отопительные котлы, имеют встроенную накопительную емкость – бойлер. Нагретая вода хранится в накопителе, с теплопотерей, не более 1оС в несколько часов. После открытия крана, потребителю, сразу подается горячая вода. Экономия, достигаемая благодаря встроенной накопительной емкости, достигает 10-15%.
Современные бытовые двухконтурные электрокотлы многих европейских компаний, создаются с учетом подключения к низкотемпературным системам обогрева – «теплым полам», без необходимости в установке дополнительного оборудования.
Электрокотлы выпускаются в настенном и напольном (стационарном) исполнении.

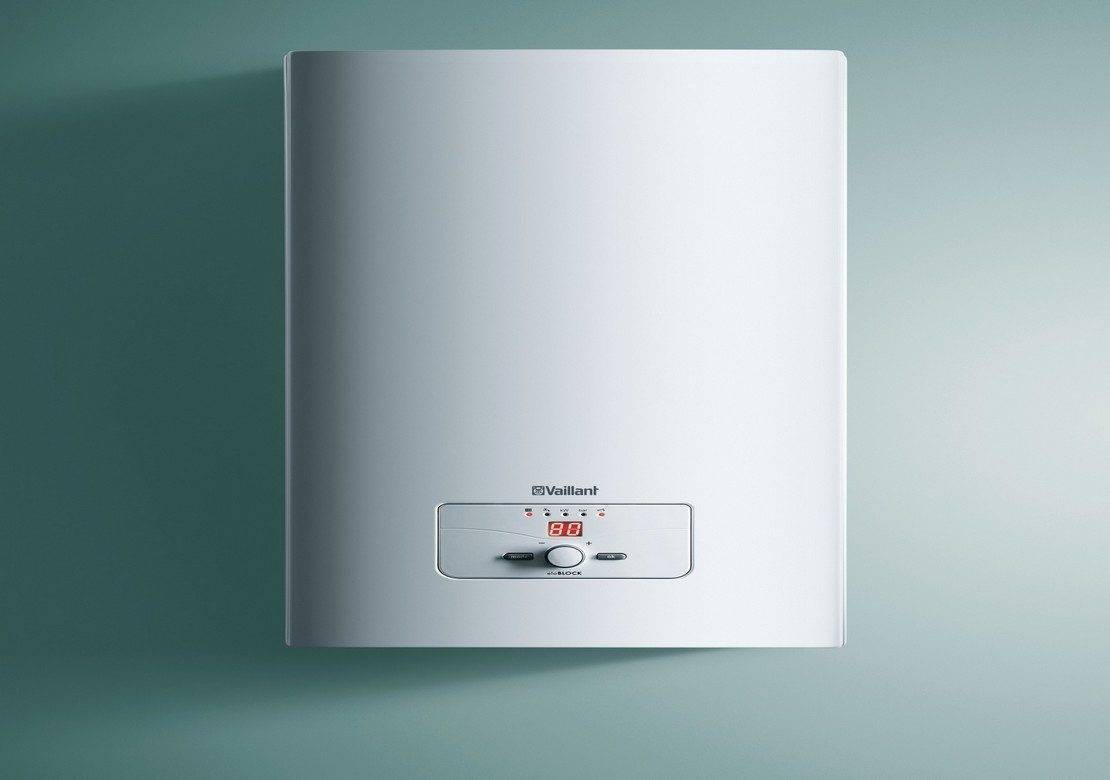

Навесные 2-х контурные электрокотлы
Двухконтурный настенный электрический котел отопления, оптимальное решение обогрева квартиры, по причине следующих преимуществ:
Небольшая занимаемая площадь – настенные котлы, отличают небольшие габариты. При необходимости, электрокотел можно встроить в шкаф.
Отсутствие избыточной мощности – вырабатываемой тепловой энергии, достаточно для обогрева квартиры. Функциональность – двухконтурные модели, идут в комплектации с встроенным бойлером, автоматикой под управлением микропроцессора.Некоторые котлы, предназначены для подключения к низкотемпературным системам отопления, без необходимости в установке дополнительного оборудования: гидрострелки и узла подмеса.
Двухконтурные электрокотлы настенного типа, оптимальное решение обогрева квартиры многоэтажного дома.
Напольные электрокотлы с двумя контурами
Установка двухконтурного котла в напольном исполнении, оправдана для обеспечения теплом частного дома или коттеджа. Более мощные устройства, чем навесные аналоги, хорошо справляются с обогревом жилых помещений и приготовлением горячей воды в достаточном количестве.
Двухконтурные напольные электрокотлы, занимают много полезной площади. Выпускаются с минимальной производительностью в 10-18кВт (в зависимости от выбранного производителя), поэтому, в основном используются в частных домах или коттеджах.
Большая производительность в конструкции напольных котлов, сочетается с встроенным накопительным баком (присутствует не во всех моделях), автоматикой и высокой пропускной способностью ГВС. Популярностью пользуются решения, с дополнительным подключением внешнего теплоаккумулятора, что позволяет экономить на электричестве, не менее 25-30%.
Суть решения сводится к тому, что выполняется подключение к трехтарифному счетчику. Котел работает в полном объеме только ночью, когда электричество предоставляется по сниженной цене. За это время, нагреваемая вода поступает в теплоаккумулятор. В дневное время суток, котел отключается.
Теплоноситель подогревается за счет сохраненного ранее тепла. Решение оптимально подходит для низкотемпературных систем отопления.
Нюансы работы
Двухтрубная система с нижней разводкой и принудительной циркуляцией. Что представляет собой электрический котел, можно увидеть на фото.
Лучше чтобы он был немного уже основной магистрали. Для повышения эффективности систем отопления в быту используют либо тепловые аккумуляторы, либо байпасы.
Обязательные элементы обвязки Электродному или индукционному котлу для безопасной работы водяного контура требуется следующий набор дополнительного оборудования: Обвязка и схема подключения электрического котла отопления Спецпредложение!
Сами ТЭН подключаются к сети следующим образом: перемычкой соединены по одному из концов каждого из трубчатых электронагревателей, к оставшимся трем свободным поочередно подключаются фазы: L1, L2 и L3. С особой внимательностью следует отнестись к установке заземления: неопытные владельцы часто присоединяют его к нулевой фазе проводки.
Общие особенности электрических котлов
Любая система отопления состоит из трех базовых компонентов: источника тепла — в этой роли может выступать котел, печь, камин; теплопередающей магистрали — обычно в этом качестве выступает трубопровод, по которому циркулирует теплоноситель; нагревательного элемента — в традиционных системах это классический радиатор, преобразующий энергию теплоносителя в тепловое излучение. И это не связано с затратами на оборудование и монтаж, это связано со стоимостью электроэнергии.
В одной из статей мы рассказывали, что устройство твердотопливного котла может иметь конструктивные отличия. Есть разные методы монтажа, которые несколько отличаются по своему принципу работы. После подключения аппарата к системе отопления, переходят к реализации электрической части схемы, в которую входят УЗО и автоматический выключатель определенных технических характеристик.
Как выглядит обвязка электрокотла отопления?
Если установить прибор в отдельном помещении, кВт каждый месяц будут тратиться впустую. Они идут вдоль несущих стен дома, от котла до месторасположения крайней батареи. Генератор искры работает совместно с газовым клапаном и является неотъемлемой его частью. Затем, он поступает в большой контур, в задачи которого входит обогрев всего здания. Естественно, между патрубками входа и выхода теплоносителя в радиатор должен быть соединительный участок.
Схема аварийной обвязки котлов Подача воды из водопровода в систему используется довольно редко, так как является малоэффективной. Со временем на трубчатых нагревателях возникает накипь, из-за чего мощность оборудования уменьшается, а вероятность перегрева ТЭНов увеличивается. Если у вас недостаточно времени или вы не уверены, что сможете сами сделать все правильно, лучше не начинайте обвязку, полагаясь лишь на свою интуицию и видео в интернете. Как правильно подключить, какую схему использовать? Чем топить дешевле? Поставил 4 котла!
Что такое двухконтурный электрический котел
Это оборудование для разогрева воды и подачи тепла. Такие аппараты превосходят технику на газу и считаются отличным решением для организации системы отопления и подачи горячей воды там, где ее нет.
Устройство
Для обогрева здания к котлу присоединяется замкнутый контур, по которому перемещается вода. Другой трубопровод подает горячую жидкость, подогревающуюся в специальной емкости.
Оборудование включает такие элементы:
- воздухоотводчик;
- группа безопасности с датчиками температуры и реле;
- нагревательное устройство;
- резервуар для горячей воды;
- предохранительный клапан;
- расширительный бак;
- система и автоматический блок;
- теплоизоляционный корпус, входная и выходная арматура;
- теплообменник;
- электрический насос.
По внешним показателям и особенностям конструкции котлы могут быть напольными (для обогрева большой площади) и настенными, обладающими компактными размерами.
Двухконтурные котлы разделяются на:
- индукционные, функционирующие за счет катушки индуктивности;
- ТЭНовые, внутри емкости которых располагаются трубчатые нагреватели;
- электродные устройства, нагревающие воду.
По мощности они бывают однофазные и трехфазные. Мощность прибора основывается на измерениях параметров обогреваемого помещения.
Принцип действия
Работает котел за счет преобразования электрической энергии в тепловую. Оба ТЭНа разогревают жидкость, а циркуляционный насос качает теплоноситель по двум параллельным системам — для обогрева и горячего снабжения водой.
Нагревательные установки, которые сегодня предлагаются компаниями, характеризуются качественными предохранительными системами. Они контролируют параметры отопления. В случае опасности — отключают устройство. Это дает возможность сохранить в целостности все элементы.
Плюсы
Электрокотлы имеют достаточное количество преимуществ перед оборудованием на голубом и твердом топливе.
К основным плюсам относятся:
- Компактность. Дает возможность установить оборудование в маленьких помещениях.
- Экологичность. Препятствует проникновению вредных выбросов в атмосферу и не поглощает кислород.
- Не нужно дополнительно монтировать трубу-дымоход.
- Бесшумность. Слышен лишь циркулирующий насос. Монтировать можно даже в зонах отдыха.
- Пожаробезопасен. Поскольку не применяется открытое пламя, это наиболее оптимальный вариант для деревянного жилища.
- Установку и обслуживание можно производить самостоятельно.
- Не нужны дополнительные разрешения на монтаж колонки для горячей воды.
Минусы
Как и практически в любом устройстве, в котлах на электричестве присутствуют отрицательные моменты.
Несмотря на отрицательные отзывы, данное устройство считается наиболее оптимальным для дома, где отсутствует газ.
Как правильно эксплуатировать электрические котлы
Настройка и эксплуатация двухконтурных котельных агрегатов не требуют особых навыков и усилий. Передовые модели оборудованы функциональными системами управления и регулировки рабочих параметров, которые упрощают процесс их использования.
Источник фото: stroy-dom.net
Чтобы активировать работу котла, нужно выполнить такие действия:
- Подключить систему к электрической сети.
- Выбрать меню настроек температурного режима на панели управления.
- Настроить мощность устройства.
- Провести более точную регулировку температуры.
- Поменять уровень давления.
Завершив перечисленные действия, нужно нажать кнопку «Пуск» и дождаться, пока котел прогреет теплоноситель до заданной температуры.
Для бесперебойной работы рекомендуется понаблюдать за агрегатом в течение первых 24 часов и провести регулировку температуры. Подобный подход позволит определить любые сбои или нарушения в работе оборудования.
Расчет расходов на обогрев
Для того чтобы получить приблизительную цифру, необходимо знать основные показатели:
- общую площадь отапливаемых помещений;
- потребляемую мощность котла;
- количество месяцев отопительного сезона — они зависят от климатических условий;
- поправочные коэффициенты.
Произведем расчет для дома площадью 60 м². Для обогрева такого помещения необходим отопительный агрегат мощностью 6 кВт.
Определим суточный эквивалент потребляемой мощности. Для этого используется поправочный коэффициент. Для здания с хорошим утеплением при полной нагрузке он равен 0,6. В итоге получаем 0,6×6,0=3,6 кВт.
Вычислим суточный расход. Он определяется умножением эквивалента мощности на количество часов в сутках. 3,6×24=86,4 кВт*ч. Если брать в пример среднюю стоимость электроэнергии, то она составляет 3,62 р./кВт*ч. По такому параметру суточные затраты получатся в перделах 313 р., а месячные примерно составят 9000 р.
Это максимальная цифра, она будет соответствовать лишь показателям за самые холодные 2-3 месяца. В остальное время показатель нагрузки снизится до значения 0,3, и расходы сократятся вдвое. Среднее значение стоимости отопления составит 5700 р.
https://youtube.com/watch?v=Ok3OteQxxHU
Несмотря на повышенный расход электроэнергии, выбор двухконтурного отопительного оборудования связан с рядом плюсов. Оно выполняет две важные функции: снабжение горячей водой и обогрев дома. Также производителями предусмотрена возможность индивидуальной корректировки температуры и соответственно стоимости тепла.
Устройство и принцип работы двухконтурных электрокотлов
Оборудование вырабатывает тепловую энергию, преобразуя электрическую, для чего оснащено нагревательными элементами для прогрева жидкости. Особенности двухконтурного котла в том, что модель подогревает воду для подачи в тепловую сеть и разводку горячей воды для бытовых нужд.
Схема нагревателя включает несколько основных и дополнительных элементов:
- два ТЭНа;
- бак расширительный для компенсации объема разогретого теплоносителя;
- клапан предохранительный для сброса избыточного давления;
- воздухоотводчик;
- система автоматического управления и контроля.

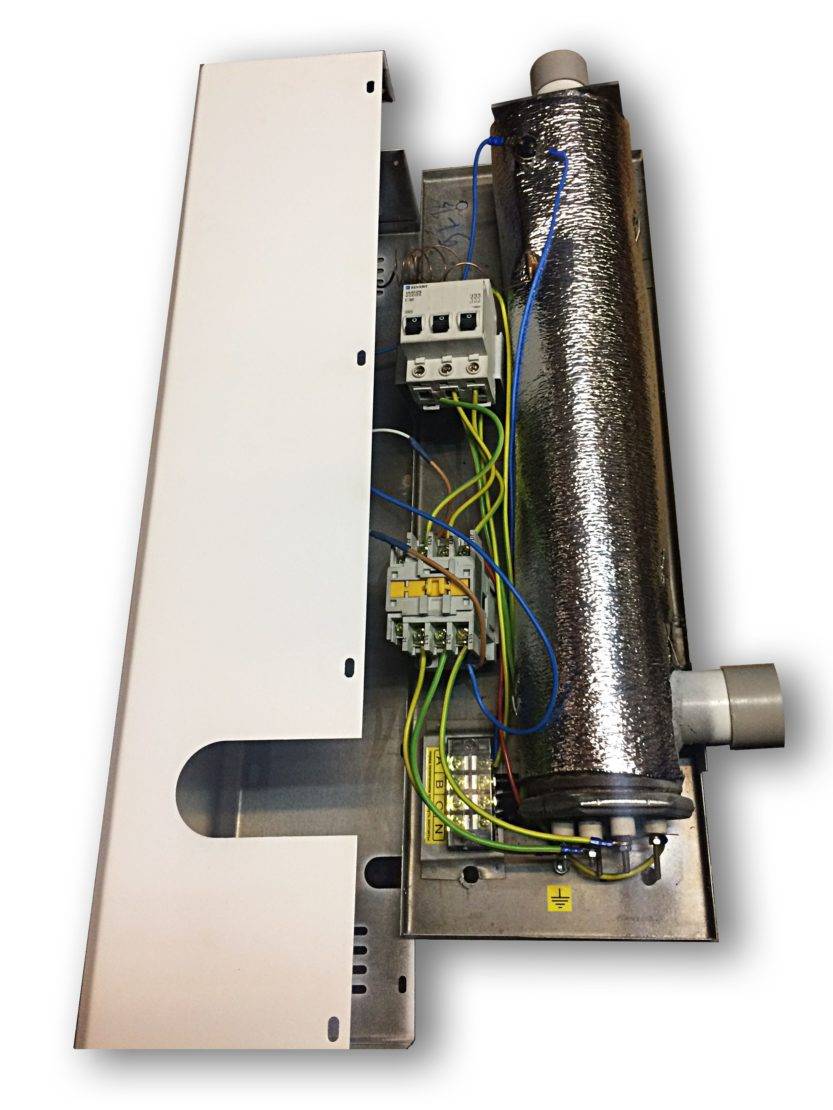

ТЭН представляет собой трубку из металла, внутри которой размещена токопроводящая нихромовая нить. Нагреватели встроены в теплообменник, поэтому при включении прибора в сеть, поступающая электроэнергия запускает процесс нагрева нихромовой нити. Деталь передает тепловую энергию нагревателю, который осуществляет прогрев теплоносителя.
При наличии системы контроля и автоматики, модели работают в автономном режиме. Бесперебойная функциональность сети поддерживается заданным режимом – прибор включается при охлаждении воздуха до заданных температур и отключается, как только показатели прогрева достигают нормативных параметров.
Расширительный бак служит для компенсации избыточного объема теплоносителя. В процессе прогрева давление в сети увеличивается, вода поступает в бак, при охлаждении, снова запускается в тепловую сеть – свойство обеспечивает поддержание нормального давления в магистрали вне зависимости от прогрева теплоносителя.
Воздухоотводчик нужен для сброса избыточных скоплений газа – устройство позволяет снизить риск завоздушивания системы, предохранительный клапан срабатывает при малейших нарушениях функциональности сети, увеличивая срок службы оборудования.
Комбинированные системы
Использование ТЭНовых электрических котлов для получения тепла и горячей воды носит массовый характер. Промышленностью для этих целей выпускаются двухконтурные электриче- ские котлы. Но и одноконтурные модели вполне могут использоваться в комплексе с проточными электрическими и газовыми нагревателями, баками косвенного нагрева, а также совместно с традиционными твердотопливными и газовыми котлами.
На рис. 1 показана схема совместной работы ТЭНового котла и электрического водонагревателя для получения горячей воды. Основная проблема, которую необходимо решить в этой схеме — не допустить одновременную работу котла и водонагревателя, что достигается применением электроники и реле. Котел в данном случае имеет меньший приоритет. Это позволит не перегружать электросеть и не выйти за пределы лимита по потребляемой мощности.
Рис. 1. Схема работы электрокотла и проточного водонагревателя:1 — электрокотел; 2 — регулятор температуры; 3 — расширительный бак; 4 — радиаторы; 5 — проточный нагреватель; 6 — шаровый кран; 7 — сетчатый фильтр
Рис. 2. Совместная работа электрокотла с бойлером косвенного нагрева:1 — электрокотел; 2 — накопительный бойлер; 3 — термостат; 4 — расширительный бак; 5 — обратный клапан; 6 — насос; 6 — шаровый кран; 7 — сетчатый фильтр, 8 — шаровый кран
Возможно применение в системе двух отопительных котлов, один из которых электрический ТЭНовый, а другой использует иное топливо — газ (рис. 3а) или твердое топливо (рис. 3б).
Рис. 3 а. Совместная работа двух отопительных котлов — электрического и газового:1 — электрокотел; 2 — газовый котел; 3 — регулятор температуры; 4 — расширительный бак; 5 — обратный клапан; 6 — спускной клапан; 7 — шаровый кран; 8 — сетчатый фильтр, 9 — шаровый кран
Рис. 3 б. Совместная работа электрического и твердотопливного отопительных котлов:1 — твердотопливный котел; 2 — электрокотел; 3 — накопительный бойлер; 4 — группа безопасности твердотопливного котла; 5 — манометр, 6 — термометр; 7 — расширительный бак твердотопливного котла; 8 — расширительный бак бойлера; 9 — группа безопасности бойлера
Рис. 4. Совместная работа двух отопительных котлов и солнечных коллекторов:1 — газовый котел; 2 — обратный клапан; 3 — воздухоотводчик автоматический, 4 — гидрострелка, 5 — магистральная гребенка; 6 — угловой терморегулятор; 7 — радиаторы; 8 — шаровый кран; 9 — фильтр угловой сетчатый; 10 — циркуляционные насосы; 11 — коллекторная группа; 12 — трехходовой клапан; 13 — кран Маевского, 14 — расширительный бак; 15 — группа безопасности; 16 — штатный предохранительный клапан; 17 — счетчик ХВС; 18 — бойлер косвенного нагрева; 19 — полотенцесушитель; 20 — гидроаккумулятор; 21 — солнечный коллектор; 22 — резервный электрический котел; 23 — коллектор ХВС; 24 — коллектор ГВС; 25 — предохранительный клапан; 26 — циркуляционный насос ГВС
Использование электрического котла позволяет устранить такие недостатки, присущие отопительным системам на базе твердотопливных котлов или термокаминов, как циклический характер нагрева теплоносителя и трудность регулирования его температуры (рис. 5). В этом случае твердотопливный аппарат отдает тепло в систему через дополнительный теплообменник. Комфортная температура в обогреваемом помещении поддерживается комнатным термостатом, управляющим работой электрокотла.
