Выбираем двухконтурный газовый котел

Лучшие известные производители и модели: характеристики и цены

BAXI ECO-4s 24F

Итальянский двухконтурный турбокотёл мощностью 24,0 кВт разработан с учетом специфики российских условий, поэтому он адаптирован к работе с низким давлением газа, перебоями напряжения в сети и прочими неустойчивыми показателями. Также отличается одним из лучших в своем ценовом сегменте КПД – 92,9%, расход газа при этом – 2,54 м3/ч. Первичный теплообменник выполнен из меди.

Владельцы отмечают практически бесшумную работу, за практику эксплуатации более 5 лет, серьезных сервисных нареканий не встречалось.

Стоимость: 33 110 – 36 850 рублей.

Производитель: BAXI (БАКСИ), Италия.

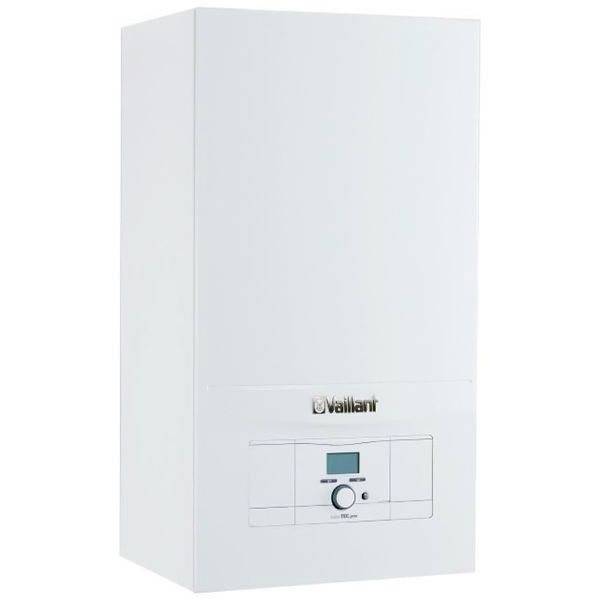

Vaillant turboTEC pro VUW 242/5-3

Двухконтурная модель от эталонного немецкого бренда мощностью 24 кВт. Отличается особой надежностью и долговечностью благодаря отличному качеству сборки, использованию высокотехнологичных сплавов и лучших материалов. КПД 91%, максимальный расход газа 2,80 м3/ч. Также отличается медным первичным теплообменником, модулируемой горелкой, функциональной автоматикой с множеством защитных систем и приятным, стильным дизайном.

Стоимость: 53 920 – 57 860 рублей.

Производитель: Vaillant (Вайлант), Германия (сборка производится в Словакии).

Viessmann Vitopend 100-W A1HB001

Один из лучших газовых турбированных котлов для отопления частного дома и еще одна эталонная немецкая модель мощностью 24 кВт. Как и предыдущий Vaillant turboTEC отличается высокой надежностью и долговечностью, при этом котел абсолютно не требователен к качеству теплоносителя и давлению в газовой магистрали. КПД – 91%, максимальный расход газа – не более 2,77 м3/ч.

Серьезным преимуществом является наличие программатора, позволяющего задать настройки работы котла на ближайшие сутки или неделю, например, выставив температуру 15°C на рабочее время, когда хозяев нет дома, что существенно снизит эксплуатационные расходы.

Единственной распространенной проблемой является выключение котла вследствие обледенения дымохода при морозах ниже -17-18°C. Решение – следить за состоянием дымохода и своевременно сбивать наледь, утеплить его внешнюю часть или установить конструкцию против обледенения.

Стоимость: 36 010 – 43 550 рублей.

Производитель: Viessmann (Висман), Германия.

Buderus Logamax U072-24

Настенный турбированный газовый котёл мощностью 24,0 кВт. По факту это очередная эталонная немецкая модель, но с российской локализацией, что позволило существенно снизить его стоимость и выделить среди аналогов. КПД – 92%, максимальный уровень потребления топлива – 2,8 м3/ч. Также котел оснащен медным первичным теплообменником, модулируемой горелкой.

Единственным недостатком является более низкое, не характерное другим немецким и итальянским моделям российское качество сборки.

Стоимость: 27 950 – 34 820 рублей.

Производитель: Buderus (Будерус), Германия-Россия.

Navien GA 23KN

Напольный двухконтурный турбокотёл мощностью 23,0 кВт имеет скромный расход газа – 2,24 м3/ч. Он оснащён уникальной защитой от скачков напряжения: при разнице ± 30 % на микропроцессоре срабатывает чип SMPS, который позволяет продолжать работу, без риска повреждения электроники. При этом котел оснащен модулируемой горелкой, программатором, уже в заводской комплектации присутствует комнатный термостат и пульт ДУ.

Ощутимыми недостатками являются стальной теплообменник, посредственное качество сборки, шумная, относительно вышеперечисленных моделей, работа.

Стоимость: 32 980 – 36 140 рублей.

Производитель: NAVIEN (НАВИЕН), Южная Корея (зачастую с российской сборкой).

Виды горелок

Все двухконтурные модели оборудуются атмосферными горелками, они могут быть:

1. Одноступенчатыми. Для поддержания установленной температуры горелка может тухнуть и зажигаться, у неё нет промежуточного положения. Такой принцип работы сложно назвать надёжным.
2. Двухступенчатыми. Горелка может работать на 100% и 50–60% мощности. Автоматика самостоятельно поддерживает заданный режим и контролирует мощность.
3. Модулируемыми. Это самые экономичные и надёжные горелки, которые способны самостоятельно поддерживать необходимую мощность. Ещё один плюс — расход топлива снижается на 10–15%.

Принцип работы двухконтурного газового котла

Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:

• В режиме обогрева;
• В режиме генерации горячей воды.

В режиме обогрева котел обеспечивает ваш дом теплом.

Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.

В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.

На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.

Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.

Работа в режиме подачи горячей воды

Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.

При переходе в режим подачи горячей воды, контур отопления полностью отключается.

Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан

Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя

Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

• Более простая конструкция;
• Высока вероятность образования накипи;
• Более высокий КПД у ГВС.

Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь

Обратите внимание, что в момент работы ГВС протекание теплоносителя по отопительному контуру останавливается. То есть, его длительная работа способна нарушить тепловой баланс в помещениях

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя)

В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя). В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов.

Преимущества обоих видов

Каждый вариант котлов имеет ряд особенностей, как положительных, так и отрицательных. Их необходимо рассмотреть, чтобы можно было принять адекватное решение по установке определенной модели котла. Преимущества одноконтурных моделей:

1. Имеют автоматическую систему безопасности. Есть возможность настроить наиболее приемлемый режим расхода газа и работы котла.
2. На базе таких котлов можно создавать различные системы отопления с разводкой по всем помещениям.
3. Наличие специальных датчиков климатического регулирования. Они помогают увеличивать или уменьшать подачу газа и нагрев, в зависимости от температуры окружающей среды.
4. Надежность и легкость в эксплуатации.
5. Долгий срок службы.

Все эти достоинства позволяют многим сделать выбор именно в пользу одноконтурного варианта. К тому же он дешевле, чем большинство двухконтурных моделей.

Но не стоит забывать и о преимуществах двухконтурного котла:

• Он обойдется дешевле, чем одноконтурный котел и бойлер одновременно. Если вы хотите обеспечить свое жилье горячей водой, то по стоимости данный вариант выгоднее.
• Вода нагревается постоянно и не накапливается в бачке, как например, в бойлере. Нагревается именно то количество, которое вам необходимо, и нет потерь по теплу за счет остывания.
• Модель имеет небольшие размеры и удобно размещается в скромном помещении. При некоторых условиях можно установить прибор даже на нежилой территории.

Конечно, каждый выберет себе котел в зависимости от личных предпочтений, но лучше заранее рассчитать необходимую мощность, чтобы не переплачивать за слишком мощные варианты.

Этот показатель зависит от площади отапливаемых помещений, а также от необходимой постоянной температуры и количества человек, которые проживают в данном доме. Многие специалисты рекомендуют, при необходимости горячего водоснабжения, купить одноконтурный котел и накопительный бак для нагрева воды литров на 200. Кто-то советует совмещать одноконтурный котел с газовой колонкой для нагрева воды.

Газовые горелки в составе двухконтурного котла

Горелка газового котла ответственна за получение нужного объема тепла, который сможет обеспечить правильную работу отопительной системы в каждом помещении отапливаемого объекта. Также вода нагревается до нужной температуры и уже в горячем виде поставляется в должном объеме. Получить тепловую энергию можно, сжигая соответствующие объемы топлива. Для этого горелка помещается в камеру сгорания, где помимо газа нагнетается ещё и воздух, способствующий поддержанию пламени.

В зависимости от выбранного режима горелки можно условно разделить на одноуровневые, многоуровневные и моделируемые. В первом варианте оборудование работает только в двух режимах – «запуск» и «стоп», отличается высокой экономичностью, стоит недорого и имеет простую конструкцию. Двухуровневые горелки могут функционировать как на полной, так и на частичной мощности. Достоинства его можно оценить в полной мере, начиная с весны, когда надобность в отоплении отпадает, а потому и смысла эксплуатировать прибор на полную силу нет. Модулируемая горелка считается самой дорогостоящей, с её помощью можно настраивать и регулировать мощность работы котла. Последний отличается экономичностью и служит довольно долго.

Конструкционно горелки бывают открытыми и закрытыми. В первом случае тот воздух, без которого полноценное сжигание топлива невозможно, подаётся из помещения, где расположен котёл. Такая система оснащается дымоходом, с его помощью обеспечивается естественная тяга.

Обычной металлической трубой оснащаются атмосферные отопительные котлы, турбированные же модели оборудуются коаксиальным дымоходом. Устанавливать их можно вертикально, однако часто они располагаются под углом — такой вариант подключается к общей шахте, через которую полноценно выводится дым и продукты горения.

Особого внимания заслуживают турбированные модели газовых котлов, в которых установлены камеры сгорания закрытого типа. Кислород в них поступает принудительно, а потому они считаются более надежными и никакой опасности в процессе работы не представляют, что делает их востребованными в жилых помещениях. Помимо дымоотвода им требуется специальной канал — именно по нему кислород будет подаваться в камеру.

Турбированным котлам коаксиальные трубы требуются для того, чтобы выводить дым и втягивать свежий воздух с улицы. В отдельных моделях таких элементов присутствует два, дополнительно они оснащаются трубой для подачи воздуха.

Все перечисленные модели в обязательном порядке оснащаются вентиляторами, продвигающие дым, а также автоматикой и многоуровневой системой защиты.

Критерии выбора

При покупке обязательно нужно ознакомиться с техническими характеристиками, указанными в паспорте устройства.

Обращаем внимание на такие показатели:

1. Тепловая мощность. Обычно производитель дает минимальное и максимальное ее значение. Например: 8,0-24,9 кВт.
2. Скорость нагрева воды. В технических характеристиках указывают не собственно t воды, а значение ее подъема с м омента поступления в пластинчатый контур и до выхода к смесителю. Например, t воды в системе – 17° C, при заданной ∆ t 25° C на выходе она составит 42 º C.
3. Материал теплообменника и его тип.
4. Вид камеры сгорания.
5. Тип горелки.

Как устроен газовый котел

Принцип работы газового котла отопления в самых общих чертах можно описать следующим образом: тепло, образующееся за счет сгорания газа, передается жидкости, которая затем перемещается по системе отопления, нагревая помещение.

Схема любого газового отопительного устройства обычно предусматривает наличие нескольких основных узлов:

• Горелка;
• Теплообменник;
• Расширительный бак;
• Газовый клапан;
• Система автоматики.

Специфика двухконтурного котла часто предполагает некоторые особенности его внутреннего устройства. Так, например, многие модели оснащаются двумя теплообменниками, каждый из которых отвечает за подогрев «своего» участка. Кроме того, двухконтурный агрегат всегда имеет специальный трехходовой клапан, который переключает его режимы работы (с отопления на горячее водоснабжение и наоборот).

Горелка

Это прямоугольная конструкция с расположенными в определенном порядке отверстиями, через которые подается газ от расположенных снизу форсунок. В зависимости от типа и производительности, газовый котел может оснащаться двумя видами горелок:

• Атмосферные. Газ подается в камеру сгорания исключительно за счет давления в магистрали. Такая горелка работает практически бесшумно и стоит дешевле, поэтому применяется чаще, но ее КПД обычно не превышает 90%;
• Наддувные. Принцип ее работы иной — воздух подается в камеру сгорания при помощи вентилятора. Обычно такие горелки не встраиваются внутрь газового тракта, а устанавливаются при помощи специального внешнего подключения. Их основные преимущества — более высокий КПД и устойчивая работа при нестабильной подаче газа.

По возможности регулировки мощности горелки делятся на три класса:

• Одноступенчатые — пламя всегда горит одинаково. Понятно, что это негативно сказывается как на сроке службы, так и на экономичности приборва;
• Двухступенчатые. Такие горелки немного лучше. Они позволяют использовать агрегат в двух режимах: 50 и 100% мощности;
• Модулируемые. Здесь встроена плавная схема регулировки мощности в широких пределах. Газовый котел с такой горелкой будет максимально экономичным и прослужит дольше других.

Теплообменник

Как мы уже отмечали, двухконтурный котел может использовать один или два теплообменника.

Схема с двумя теплообменниками предполагает монтаж первичного устройства в виде медных труб с пластинчатым оребрением непосредственно над горелкой. Такой конструктивный принцип позволяет передавать тепло газового пламени непосредственно теплоносителю с максимальной эффективностью. Вторичный теплообменник обычно выполняется в виде набора тонких металлических пластин, проходя через которые проточная вода нагревается от горячего теплоносителя.

Если же в котле отопления используется единый теплообменник, то он называется битермическим и представляет собой конструкцию из двух соосных труб. По внутренней трубе проходит сантехническая вода, а внешняя поверхность нагревает теплоноситель.

Преимущества подключения двух теплообменников для двухконтурного котла достаточно очевидны:

• При выходе из строя вторичного теплообменника газовый котел продолжает работать в режиме отопления;
• Первичный теплообменник не подвергается избыточной коррозии из-за постоянно меняющегося состава циркулирующей жидкости;
• Монтаж вторичного теплообменника при выходе его из строя значительно проще и дешевле, чем замена битермического целиком.

Расширительный бак

При нагревании теплоносителя происходит его расширение и увеличение объема. Ввиду этого схема отопления должна предусматривать специальную емкость, в которую будут отводиться излишки жидкости. Обычно требуемый размер бачка можно оценить как 10% от всего объема теплоносителя в системе. Иногда может возникнуть ситуация, когда встроенного бачка не хватит, и потребуется монтаж внешнего.

Газовый клапан

Наличие газового клапана – обязательное условие для подключения системы к магистральному газу. Он регулирует степень подачи топлива, а управляет им схема автоматики. В случае каких-либо поломок подача газа в двухконтурный котел сразу же отключается.

Система автоматики

Схема автоматического регулирования режимов работы двухконтурного теплового агрегата представляет собой набор датчиков, которые анализируют состояние узлов и мест подключения к входным и выходным трассам, и исполнительного устройства, вырабатывающего необходимые сигналы управления:

• Датчики температуры (по их показаниям регулируется модулируемая горелка);
• Датчики газового блока — контролируют давление в топливной магистрали;
• Датчики электроснабжения — включают и выключают котел при перебоях с электричеством.
• Средства самодиагностики.

Виды

Существуют разные конструкционные виды настенных газовых котлов. Они объединяются в группы по определенным признакам.

По типу и материалу теплообменника:

• раздельный. Первичный греет теплоноситель, а вторичный готовит ГВС. На дешевых моделях они изготавливаются из нержавеющей стали, более дорогие образцы оснащены медными узлами;
• битермический. Это теплообменник, конструкция которого близка к коаксиальной форме (труба в трубе). Как правило, такие узлы изготавливаются из нержавеющей стали. . Битермические теплообменники эффективнее и не дают скачков температуры ГВС, но они быстро заполняются накипью и крайне сложны в прочистке.

По типу горелок и камер сгорания:

• открытая (атмосферная). Воздух для горения берется прямо из помещения, а дым выводится по принципу печной тяги;
• закрытая (турбированная). Воздух подается с помощью специального вентилятора. Он же обеспечивает избыточное давление, вытесняющее дым в дымоход.

По способу передачи тепловой энергии:

• конвекционные. Производится обычный нагрев теплоносителя в пламени горелки;
• конденсационные. Это относительно новая технология двухступенчатого нагрева. Сначала теплоноситель подогревается в конденсационной камере, где используется тепловая энергия от оседания водяного пара из дымовых газов. Затем жидкость поступает в первичный теплообменник, где доводится до нужного состояния обычным способом.

Конденсационные котлы почти вдвое дороже обычных. но могут работать только в определенных условиях. В частности, разница температур внутри и снаружи помещения не должна превышать 20°, что возможно только в теплых странах.

По типу электропитания:

• энергозависимые. Агрегаты, многие узлы которых нуждаются в электропитании — вентиляторы. насосы, платы управления и т.д.;
• энергонезависимые. Это котлы, работающие только на механическом принципе (по типу газовой плиты). Они могут эксплуатироваться в отдаленных поселках, не имеющих подключения к сети.

Многие модели настенных газовых котлов имеют различные дополнительные функции:

• возможность удаленного управления. Агрегаты имеют модуль для выхода в интернет и могут настраиваться из любой точки земного шара через приложение в смартфоне;
• климатические датчики. Эта функция позволяет корректировать режим работы котла при резких изменениях температуры снаружи;
• подключение комнатного термостата. Управление работой котла с приоритетом внешних датчиков позволяет экономить топливо и обеспечивают более комфортные условия в помещении.

ВАЖНО!
Многие функции, которые имеются у дорогих моделей котлов, практически никогда не используются. При покупке надо определиться, целесообразно ли переплачивать за ненужные возможности

Всегда есть возможность купить именно тот котел, который будет использоваться в полном объеме.

Рейтинг ТОП-5 настенных одноконтурынх котлов

Среди одноконтурных настенных котлов выгодно отличаются следующие модели:

Buderus Logamax U072-18

Фирма Buderus — «дочка» всемирно известного концерна Bosh. Специалисты отмечают высокое качество продукции, не уступающее изделиям головной компании. Котел Buderus Logamax U072-18 — одноконтурный агрегат мощностью 18 кВт, что подойдет для обогрева дома 160-180 кв. м.

Производитель предупреждает, что при жесткости воды больше 16°dGH понадобится использовать умягчители или специальные фильтры.

Параметры котла:

• температура теплоносителя — 40-82°;
• давление в отопительном контуре (макс) — 3 Бар;
• габариты — 400/299/700 мм;
• вес — 32 кг.

Агрегат может быть присоединен к внешнему бойлеру косвенного нагрева, что позволит обеспечивать жилище горячей водой.

BAXI LUNA-3 1.310 Fi

Фирма BAXI считается итальянской, хотя предприятия разбросаны по всей Европе, а головное представительство находится в Нидерландах. Котел LUNA-3 1.310 Fi — конвекционный агрегат мощностью 31 кВт.

Это солидное устройство, способное отапливать жилой дом или офис площадью до 310 кв. м. Высокий КПД (93,1%) обеспечивает экономию топлива и позволяет получить от котла максимальную производительность.

Характеристики:

• температура теплоносителя — 30-85°;
• расход газа — 3,52 м3/час;
• давление в отопительном контуре (макс) — 3 Бар;
• габариты — 450x763x345 мм;
• вес — 40 кг.

По утверждениям производителя, срок службы котла составляет не менее 10 лет при гарантии на 2 года.

BAXI LUNA Platinum+ 1.32

Еще один представитель итальянской компании — конденсационный одноконтурный котел мощностью 34,8 кВт. Его КПД составляет 105,7%, что не более, чем неуклюжий маркетинговый ход.

В конструкцию агрегата добавлена ступень предварительного подогрева, позволяющая снизить интенсивность работы горелки и сэкономить топливо. Однако, физическая возможность конденсации с выделением тепла возможна только в определенных и довольно узких условиях, невозможных в России.

Параметры агрегата:

• температура теплоносителя — 25-80°;
• расход газа — 3,49 м3/час;
• давление в отопительном контуре (макс) — 3 Бар;
• габариты — 450x760x345 мм;
• вес — 37,5 кг.

Цена конденсационного котла BAXI LUNA Platinum+ 1.32 составляет в среднем 76-80 тыс. руб.

Учитывая бесполезность дополнительной ступени нагрева в большинстве регионов России, следует тщательно взвешивать необходимость такой покупки.

MORA-TOP Meteor Plus PK24SK

Изделие чешских производителей мощностью 23,7 кВт. Это оптимальное значение для помещения площадью 220-240 кв. м., что соответствует размерам большинства коттеджей.

Представляет собой одноконтурный газовый настенный котел атмосферного типа. Нуждается в подключении к общему дымоходу печного типа.

Его характеристики:

• температура теплоносителя — 30-80°;
• расход газа — 2,6 м3/час;
• давление в отопительном контуре (макс) — 3 Бар;
• габариты — 400x750x380 мм;
• вес — 27,5 кг.

Пользователи отмечают высокие эксплуатационные качества и надежность агрегата, стабильность работы.

Protherm Пантера 25 KTO (2015)

Бренд Protherm является детищем компании Vaillant Group, и создавался специально для производства недорогих качественных газовых котлов. Изначально продукция была ориентирована на рынок России и стран СНГ.

Котел Protherm Пантера 25 KTO (2015) имеет мощность 25 кВт, что подойдет для обогрева 250 кв.м. Отличается низким потреблением топлива и стабильной, безотказной работой.

Основные характеристики:

• температура теплоносителя — 30-85°;
• расход газа — 2,8 м3/час;
• давление в отопительном контуре (макс) — 3 Бар;
• габариты — 440x800x338 мм;
• вес — 41 кг.

При подключении внешнего бойлера появляется возможность обеспечивать помещение горячей водой, что делает агрегат полнофункциональным устройством.

Устройство и принцип работы

Двухконтурные настенные котлы отличаются от одноконтурных лишь наличием дополнительного теплообменника и органами распределения производительности между контурами. Техническое устройство может варьироваться от модели к модели, но стандартная конструкция проста и понятна: горелка, на которую подается газ и ее запальники → первичный теплообменник, внутри которого находится теплоноситель контура отопления и вторичный теплообменник, внутри которого циркулирует санитараня вода контура ГВС → система отвода продуктов сгорания в дымоход.

Все известные и распространенные модели уже с завода оснащаются всеми необходимыми для системы отопления элементами и узлами: расширительным баком, циркуляционным насосом, автоматическим воздухоотводчиком, предохранительным клапаном, манометром, набором датчиков и т.д. Это значит, что для стандартной схемы отопления достаточно всего лишь подвести к котлу подающие и обратную линии, а также источник воды для контура ГВС (напр. водопровод).

Для наглядного понимания принципа работы двухконтурных моделей, рассмотрим функционал каждого контура отдельно:

• отопительный – базовый контур, в котором непрерывно циркулирует теплоноситель, нагреваясь в теплообменнике и отдавая тепло через радиаторы в отапливаемых помещениях;
• водонагревательный – задействуется только при открытии точки потребления горячей воды, перенаправляет весь или определенную часть теплоносителя отопительного контура на подогрев воды.

После закрытия крана потребления, котел обратно переключается на контур отопления и подогревает его, если теплоноситель успел остыть, или же переходит в режим ожидания (фоновый обогрев), если с температурой все в порядке.

Для традиционных двухконтурных котлов всегда характерна задержка в подаче уже подогретой воды (от 5 до 15 секунд), но существуют модели без такой задержки, со встроенным бойлером, работающие по принципу накопительного нагревателя, о которых мы еще расскажем при описании критериев выбора.

В любом случае также присутствует не зависящая от котла задержка в подаче горячей воды, связанная с длиной трубопровода между котлом и точкой потребления, в котором находится остывшая вода.

Специфика работы котлов с двумя контурами

Те, кто думает, что оба контура в такой системе нагреваются сразу в одно и то же время, ошибаются, на самом деле всё работает совершенно иначе. В нормальном режиме эксплуатации такое оборудование на постоянной основе функционирует только для того, чтобы нагреть циркулирующий в системе теплоноситель. Как часто он будет включаться и насколько интенсивным кажется в процессе действия пламя, зависит от датчика температуры, который контролирует эти процессы. Вместе с горелкой запускается насос, но только в том случае, когда циркуляция теплоносителя естественным путем не оказывает какого-либо воздействия на работу отопительной системы. После того как температура последнего достигает нужного уровня, с датчика отправляется сигнал о том, что активность горелки должна быть уменьшена. После котел работает только в пассивном режиме вплоть до того момента, пока температурный показатель не достигнет запрограммированного уровня. Далее датчик отправляет сигнал на автоматику, которая, в свою очередь, запускает клапан, отвечающий за подачу горючего.

https://youtube.com/watch?v=R0XMnpwPZAo

Достаточно предварительно ознакомиться с определёнными тонкостями функционирования газовых котлов, оснащенных двумя контурами, для того, чтобы понять, какие преимущества можно получить от их эксплуатации. Более того, приобретение таких отопительных систем позволяет не приобретать дополнительного оснащения, которое может потребоваться в любом другом случае для того, чтобы обеспечить дом горячей водой. Даже если один контур выйдет из строя, то второй может эксплуатироваться дальше, заменить один контур всё равно обойдется гораздо дешевле, нежели отремонтировать целую нагревательную установку.

Двухконтурный котёл вполне может эксплуатироваться летом, когда надобность в отоплении отпадает и требуется только обеспечить нагрев воды, предназначенной для бытовых нужд. Подобным образом можно действительно сэкономить, так как покупка одновременно двух агрегатов, каждый их которых функционирует автономно, обойдется гораздо дороже.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Устройство газовых аппаратов

Все отопительные котлы имеют одинаковые основные узлы и различаются, как правило, в деталях. Если рассматривать их чертежи, то все они состоят из теплоизолированного корпуса, внутри которого находятся:

• теплообменник
• горелка
• автоматика

Что касается горелки, то ее форма и конструкция различаются у аппаратов работающих на разных видах топлива. Например, в газовых моделях она представляет собой камеру, в которой происходит сгорание топлива с выделением тепла и продуктов окисления.

Ее основная функция – это выработка энергии, необходимой для обогрева теплоносителя.Над горелкой располагается теплообменник – это емкость с теплоносителем.

Поднимающиеся вдоль его стенок продукты сгорания передают тепло воде, которая затем распределяется по трубам системы отопления. При этом охлажденные продукты сгорания поступают в дымоход и выводятся наружу.

В зависимости от конструктивных особенностей устройства для передачи тепла различают аппараты:

• со сдвоенным (пластинчатым)
• с битермическим

Рассмотрим особенности каждого из них. Сдвоенный теплообменник состоит из двух. Один – для контура отопления, он состоит из медных труб и пластин, поверхность которых покрывается специальным защитным слоем, предохраняющим от коррозии. Его основная функция – это передача тепла.

Второй – осуществляет приготовление ГВС. Он состоит из пластин, они передают тепло в нагреваемую среду. За свою конструкцию он получил название – пластинчатый.

Битермическое устройство передачи тепла – это труба в трубе. Причем внутренняя ее часть используется для приготовления горячей воды, а наружная – для обогрева помещения.

Не малое значение для газовых аппаратов играет и вариант розжига. Это устройство отвечает за горение топлива. Розжиг может быть двух видов:

• электрический
• пьезо

При этом необходимо учитывать и поступление воздуха в камеру сгорания. Существует несколько вариантов. Для открытых – воздух подается из помещения. В закрытых камерах могут использоваться как естественная, так и принудительная вентиляция.

Из устройств, обязательно используемых в большинстве газовых аппаратов, осталось рассмотреть автоматику. Она контролирует работу всех узлов аппарата и в последних моделях выполнена на микропроцессорных системах. Это позволяет управлять работой устройства, задав необходимую программу, все остальное выполняется автоматически.

Особенности подключения

Бойлер косвенного нагрева – это накопительная емкость, внутри которой расположен один или несколько трубчатых теплообменников. Горячий теплоноситель от котлоагрегата циркулирует по змеевику и нагревает воду в достаточном объеме для бытовых и хозяйственных нужд.

Принцип работы водонагревателя прост, сложности возникают при монтаже и обвязке теплового оборудования.

Поэтому не лишним будет еще до начала работ выяснить особенности подключения водогрейного устройства:

• Чем ближе бойлер расположен к котлу, тем эффективней происходит теплообмен от системы отопления.
• Монтаж водонагревателя должен быть выполнен в соответствии с рекомендациями производителя – настенные модели крепятся к стене, напольные устанавливаются на полу.
• Поток холодной воды должен подаваться через нижний патрубок, а забор горячей – через верхний, тогда точка рециркуляции будет в центре самой емкости.
• Патрубки для входа и выхода теплоносителя должны «смотреть» в сторону отопительного устройства. Движение горячей воды или антифриза по змеевику должно быть сверху вниз.

Соблюдение этих простых правил гарантирует эффективную работу системы котел-бойлер, КПД нагревателя достигнет своего максимума и горячей воды хватит для всех потребителей.
