Выбор и особенности двухконтурных газовых котлов отопления

Напольный или настенный?

На сегодняшний день большинство котлов, предназначенных для домов на одну семью, выполняются в настенном варианте. Котлы высокой мощности, более 30 кВт, исполняются в напольном варианте, хотя встречаются напольные котлы с достаточно небольшой мощностью. В общем, варианты есть на любой вкус, а выбор зависит от личных требований.

Настенные котлы отличаются компактными размерами: их без особых трудностей можно установить и на кухне, и в ванной, и при этом не загромоздить помещение.

В небольшой коробке скрывается целая котельная с горелкой, насосами, аварийной группой, расширительным баком и т.д. Управлять такими устройствами очень удобно, и, как правило, можно настроить температуру теплоносителя, который поступает в батареи, и температуру для горячей воды, если котел двухконтурный. При этом можно выбрать специальный летний режим, когда нагрев осуществляется только для системы горячего водоснабжения, и только в том случае, когда открываются краны

Но большинство моделей настенных котлов сильно зависят от подачи электроэнергии, поэтому проживающим в местностях с регулярными проблемами с наличием электричества, к выбору таких устройств стоит относиться с особой осторожностью

Мощность настенных котлов значительно меньше напольных и колеблется в пределах 12-42 кВт. Выбирать устройство с большим запасом мощности не стоит, ведь его цена будет выше, а всеми достоинствами воспользоваться не удастся, да еще и на поломки можно нарваться.

Напольные котлы больше подходят для помещений, где есть проблемы с подачей электроэнергии, так как чаще комплектуются не электрическим, а пьезоподжигом. Кроме того, они очень просты в эксплуатации, могут поддерживать заданную температуру воды, у них надежная автоматика, которая позволяет отключать подачу газа, если потухло пламя в горелке. Но с горячим водоснабжением они справляются чуть хуже, чем настенные котлы: нужную температуру настроить сложно, да и экономичной систему подогрева назвать сложно.

Напольные котлы отличаются более высокой мощностью, чем настенные. Кстати, итоговая мощность во многом зависит от типа выбранной горелки, а в подобных устройствах она может быть атмосферной или надувной. Первые поставляются в комплекте, а котел в этом случае имеет мощность 10-80 кВт, но иногда и чуть выше. Надувная горелка позволяет добиться мощности в несколько сотен и даже тысяч киловатт, но ее необходимо докупать отдельно.

Как понятно из ключевых характеристик напольных котлов, их устанавливают в помещениях с большой площадью. В маленьких же домах и квартирах его использование неоправданно еще и тем, что такой котел будет занимать место на полу.

Газовый котел Protherm Медведь 30 KLZ 26 кВт двухконтурный

​Фото: market.yandex.ru

Газовые котлы Protherm Медведь KLZ – это самое простое решение для тех, кто не хочет переживать не только о тепле, но и о наличии горячей воды. Напольные двухконтурные котлы Протерм Медведь с чугунным теплообменником имеют встроенный бойлер.

Газовый котел Protherm Медведь 30 KLZ 26 кВт двухконтурный

Достоинства:

• Чугунный двухходовой теплообменник
• Открытая камера сгорания
• Дополнительный накопительный бойлер
• Атмосферная горелка из нержавеющей стали
• Плавное регулирование мощности котла
• Электророзжиг
• Управление котлом при помощи встроенного микропроцессора

Газовый котел Боринское АКГВ-23.2 (М) Eurosit медный контур ГВС 23.2 кВт двухконтурный

​Фото: market.yandex.ru

Котел Боринское АКГВ – 23,2 (М) EUROSIT выполнен в компактных размерах и не требует подключения к электросети, поэтому легко монтируется и подходит для использования практически в любом помещении с большой площадью. Оборудование укомплектовано современной автоматикой, гарантирующей ему высокую точность выдаваемых температур. Агрегат работает от природного газа, но благодаря специальному датчику, контролирующему горение пламени, считается безопасным в эксплуатации.

Газовый котел Боринское АКГВ-23.2 (М) Eurosit медный контур ГВС 23.2 кВт двухконтурный

Достоинства:

• Качество материала
• Удобство монтажа и обслуживания
• Терморегулятор
• Автоотключение
• Стабилизатор тяги
• Безопасность

Минимальные характеристики двухконтурных котлов

Выбирая котел для своего дома, необходимо учесть следующие параметры:

• Мощность. Показывает, сколько тепла производится.
• КПД. Эффективность использования тепла от пламени. Характеризует, насколько экономен котел.
• Температура выделяемых газов.
• В чем проводится тепло. Вода или антифриз.
• Максимум давления для работы.
• Температурный максимум на выходе
• Производительность по горячей воде. Сколько воды нагревается за одну минуту. Зависит от нужной температуры воды.
• Максимальное количество требуемого газа.
• Подача газа. Характеризует стабильность работы при резких скачках.
• Особенности потребления электроэнергии: вольтаж и частота тока.
• Мощность, которая затрачивается.
• Габариты, включающие вес, особенности креплений и размеры газоотхода. Данные особенности не говорят о том, хороший котел или плохой. Они обязаны соответствовать целям эксплуатации. Например, котлы с различной мощностью годятся для прогревания помещений разной площади.

Но на самом деле вы устанете обращать внимание на все эти характеристики. Просто помните, что настенные котлы в основном все одинаковые по этим характеристикам

Отличаются просто в мелочах. С напольными конечно внимания требуется побольше.

Виды двухконтурных котлов

Существует немалое количество вариантов исполнения котлов с двумя контурами. Мы разделили их по сегментам и распишем детально каждый.

По способу нагрева

1. Проточные. Такие модели пользуются большой популярностью. Они очень мощные и позволяют горячей воде быстро поступать в смеситель. В таких котлах используются либо два раздельных теплообменника (один служит для нагрева теплоносителя, а другой для отдачи тепла от нагретого теплоносителя системы отопления в контур горячего водоснабжения), либо один битермический (в одном теплообменнике происходит нагрева теплоносителя системы отопления и горячей воды).
2. Со встроенным баком. Менее распространены. При подобной конструкции вода сначала разогревается в отдельном резервуаре и лишь потом поступает в смеситель. Зачастую такие модели котлов покупают довольно редко. Многие предпочитают ставить отдельно котел и бак косвенного нагрева. Но такие варианты котлов вполне имеют место быть. В качестве примера можете посмотреть котел Baxi Luna 3 Combi.

По способу монтажа

1. Настенные. Чрезвычайно удобны, так как их можно установить в любом помещении, будь то коридор или кухня. При достаточно низкой цене эти модели обладают хорошей производительностью. Они могут в среднем обеспечить теплом помещения размером до 350 квадратных метров. Такие модели охотно ставят, как в частных домах, так и в квартирах.
2. Напольные. Эти котлы стоят дороже, при этом обладают высокой мощностью и способны отапливать огромный коттедж в несколько этажей. Они занимают много места, требуют отдельного помещения и особого ухода. Зачастую котлы с большой мощностью все идут одноконтурными, так изначально подразумевают использование отдельного бака, который будет греться от котла.

По способу удаления жидкости

1. С открытой камерой. В камеру поступает кислород из жилого помещения. Это возможно не всегда. Минус такого решения – это, зачастую, более низкий КПД котла. Особенно если дымоход смонтирован «от балды».
2. С закрытой камерой. Используется воздух из вне. Обладают высокой мощностью и прекрасной герметичностью. Не требуют полноценного дымохода. Оснащаются обычно коаксиальной трубой длиною в метр, которой вполне достаточно для нормальной работы котла.

Слабые места двухконтурного котла

Конечно, иметь многофункциональный аппарат, способный нагревать воду и отапливать помещение одновременно – очень выгодно. Такие устройства не занимают много места, и нагрев теплоносителя в целом выходит дешевле. Но при всех имеющихся плюсах данные приспособления не лишены минусов.

Насколько бы двухконтурные газовые котлы отопления не были хороши, недостатки существуют, и они заключены в следующем:

1. горячая вода идет под слабым напором;
2. иногда люди жалуются на недостаточное количество горячей воды для бытовых нужд, например, если в двух ванных комнатах одновременно принять душ решат два члена семьи – на всех ее может не хватить;
3. перепады давления холодной воды сказываются на температурные показатели и напор горячей;
4. при открытии крана горячая вода появляется с некоторой задержкой;
5. рециркуляция горячей воды невозможна;
6. про двухконтурный газовый котел отзывы часто свидетельствуют о температурных скачках воды, пользователи жалуются на то, что вода может быть то нестерпимо горячей, то холодной;
7. необходимо уделять больше внимания двухконтурным котлам, вовремя проводить техобслуживание и следить за вторичным теплообменником;
8. накипь быстрее появляется именно в проточных теплообменниках, что создаст проблемы в будущем.

Невзирая на перечисленные недостатки, этот вид котлов пользуется популярностью среди потребителей. Благо, даже на качественные двухконтурные газовые котлы цены вполне приемлемы. Покупать их стоит тем, у кого в доме отсутствует горячая вода и нет места для установки бойлера. Если в доме предусмотрено снабжение горячей водой, решить вопрос с отоплением можно с помощью одноконтурного котла.

Кстати, котел должен периодически прочищаться от сажи, а теплообменник нужно очищать от накипи. Прежде чем промыть двухконтурный газовый котел, необходимо учесть, что применяются химическая, гидродинамическая и ручная очистка, о чем легко можно найти информацию в сети Интернет.

Хорошими показателями отличаются газовые чешские котлы отопления, надежность в роботе которых проверили на себе тысячи пользователей. Неплохой популярностью у наших соотечественников пользуется котел белорусско-итальянской фирмы «Альфа-Колор». Доступный экземпляр в соотношении цена-качество газовый котел Альфа Колор имеет достаточно много положительных отзывов, что свидетельствует о его надежности и эффективности.

Автоматика и контроль режимов

Автоматика — важный и обязательный элемент, без которого невозможен контроль и управление оборудованием. Для безопасности устройство постоянно следит за тремя основными параметрами:

• контролем пламени;
• давлением;
• наличием стабильной тяги в дымоходе.

Эти функции необходимо контролировать в первую очередь. Кроме основных есть и дополнительные функции, за которые отвечает автоматика:

• Летний режим. В летний период отпадает необходимость пользоваться отоплением, поэтому прибор работает только для ГВС. Для предотвращения засоров в отопительной системе устройство периодически запускает кругооборот теплоносителя.
• Постциркуляция. После отключения горелки теплообменник сохраняет высокую температуру. Вода закипит, и устройство перестанет работать, если циркуляционный насос отключится сразу. Для предупреждения неполадок насос гоняет теплоноситель какое-то время и отключается после установки допустимой температуры.
• Антизаморозка. Если котёл используется для частного дома или дачи, в которых вы находитесь периодически — запускается режим экономии.

Виды теплообменников

Сдвоенный

Сдвоенный теплообменник имеет два модуля, которые считаются единой деталью. Первичный модуль отвечает за нагрев теплоносителя для отопления, пластинчатый подогревает воду. Первичный элемент выглядит как изогнутая оребрённая трубка, пластинчатый — набор компактно устроенных пластин.

Битермальный

Битермальный теплообменник имеет две трубки — внутреннюю и наружную. Внутренняя отвечает за нагрев воды для ГВС, а наружная предназначена для отопления.

Специалисты утверждают, что сдвоенный теплообменник гораздо надёжнее битермического. В отопительной системе теплоноситель непрерывно циркулирует по кругу, поэтому накипь практически не образовывается. Для водоснабжения используется проточная вода, поэтому возникает большое количество накипи, из-за которой эта часть теплообменника часто ломается и требует замены.

В сдвоенном теплообменнике можно заменить только ту часть, которая отвечает за горячее водоснабжение. В случае с битермическим придётся менять весь модуль целиком, а это значительно дороже. Заметим и то, что конструкция битермального типа намного сложнее, деталь практически не ремонтируется и чаще всего требует замены.

Материал

1. Нержавеющая сталь. Материал износоустойчивый, но непрактичный. Из-за недостаточной теплоотдачи снижается КПД. Несмотря на этот фактор, деталь стоит достаточно дорого.
2. Оцинкованная сталь. Теплообменники из оцинкованной стали ломаются чаще остальных. Она стоит значительно дешевле остальных, но и прослужит недолго.
3. Медь. Все качественные газовые котлы оборудованы теплообменником из меди. Благодаря хорошей теплоотдаче повышается КПД и снижается расход газа. За все преимущества придётся выложить приличную сумму, однако такая деталь оправдает высокую стоимость.

Если вы выбираете технику по этому критерию, определиться несложно. Медь будет оптимальным вариантом. Разумеется, везде есть свои недостатки. У меди низкая температура плавления, но автоматика чётко следит за общим состоянием устройства и не допускает перегрев.

Обзор популярных моделей, какую из них лучше выбрать

На рынке существует множество моделей газовых котлов, ниже предствлены самые популярные из них.

Baxi MAIN Four 240 F

Хороший и очень бюджетный вариант, однако, ненадёжный. При должном обращении и понимании принципов работы, при условии «прямых рук» прослужит относительно долго, но для пользователей «поставил и забыл» не подойдёт.

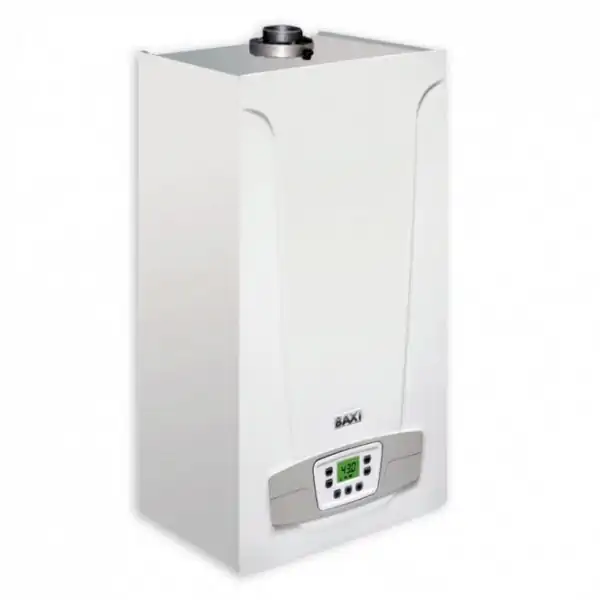

Фото 2. Газовый двухконтурный котел Baxi MAIN Four 240 F. Модель выполнена в настенном варианте.

• Камера сгорания: закрытая.
• Исполнение: настенный.
• Мощность: 24 кВт.
• Минимальная мощность: 9,3 кВт.
• КПД: 93%.
• Температура ГВС: 35—55 °C.
• Производительность ГВС: 9,8 л/мин @ Δt=35 °C.
• Вес: 31 кг.
• Стоимость: от 13000 руб.

Neva Lux 7224

Российский котёл от компании BaltGaz. Неплохие приборы, адаптированные к российским условиям, но при поломке очень сложно найти запчасти, не лучший гарантийный сервис.

• Камера сгорания: закрытая.
• Исполнение: настенный.
• Мощность: 24 кВт.
• Минимальная мощность: 8,9 кВт.
• КПД: 92,5%.
• Температура ГВС: 30—60 °C.
• Температура отопления: 30—85 °C.
• Производительность ГВС: 14 л/мин @ Δt=25 °C.
• Вес: 34 кг.
• Стоимость: от 34000 руб.

Neva Lux 8624

Российский котёл от компании BaltGaz.

• Камера сгорания: открытая.
• Исполнение: настенный.
• Мощность: 24 кВт.
• Минимальная мощность: 8,9 кВт.
• КПД: 92%.
• Температура ГВС: 30—60 °C.
• Температура отопления: 30—85 °C.
• Производительность ГВС: 14 л/мин @ Δt=25 °C.
• Вес: 34 кг.
• Стоимость: от 36400 руб.

Baxi Eco Four 24

Котлы линейки Eco от компании Baxi в основном получают положительные отзывы. Хорошо греет батареи отопления, а также стабильна температура горячей воды из-под крана.

• Камера сгорания: открытая.
• Исполнение: настенный.
• Мощность: 24 кВт.
• Минимальная мощность: 9,3 кВт.
• КПД: 91,2%.
• Температура ГВС: 35—60 °C.
• Производительность ГВС: 9,4 л/мин @ Δt=35 °C.
• Вес: 29 кг.
• Стоимость: от 34000 руб.

Baxi MAIN-5 24 F

Относительно надёжная работа, изредка возникающие проблемы решаются перезагрузкой с полным отключением питания.

Фото 3. Газовый котел с двумя контурами Baxi MAIN-5 24 F. На приборе есть электронная панель, позволяющая управлять им.

• Камера сгорания: закрытая.
• Исполнение: настенный.
• Мощность: 24 кВт.
• Минимальная мощность: 9,3 кВт.
• КПД: 93%.
• Температура ГВС: 35—55 °C.
• Производительность ГВС: 9,8 л/мин @ Δt=35 °C.
• Вес: 27 кг.
• Стоимость: от 28900 руб.

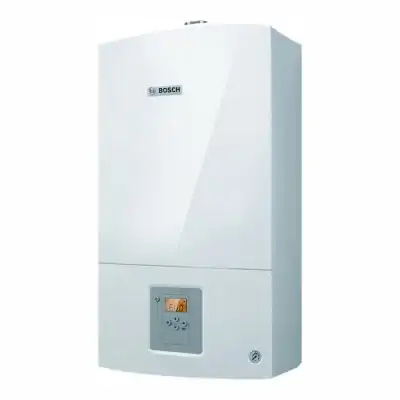

Bosch Gaz 6000 W WBN 6000-24 С

Котёл российского производства, специально адаптированный компанией Bosch для наших условий: работает при любом напряжении (165—230 В) и перепадах давления газа (10,5—16 бар). Работает и на сжиженном, и на природном газе.

• Камера сгорания: закрытая.
• Исполнение: настенный.
• Мощность: 24 кВт.
• Минимальная мощность: 7,2 кВт.
• КПД: 90%.
• Температура ГВС: 35—60 °C.
• Температура отопления: 40—82 °C.
• Производительность ГВС: 6,8 л/мин @ Δt=50 °C.
• Вес: 32 кг.
• Стоимость: от 29000 руб.

Oasis BM-16

Неплохой агрегат от китайского производителя. По отзывам, хорошо работает на отопление и удовлетворительно — на ГВС. Подойдёт при не сильно большом расходе.

• Камера сгорания: закрытая.
• Исполнение: настенный.
• Мощность: 16 кВт.
• КПД: 90%.
• Температура ГВС: 36—60 °C.
• Температура отопления: 30—80 °C.
• Производительность ГВС: 8 л/мин @ Δt=25 °C.
• Вес: 34 кг.
• Стоимость: от 27000 руб.

Navien DELUXE 24K

Долговечный, очень удобное и эргономичное управление. Агрегат корейского производства — хорошо подходит для эксплуатации в России, обладает умеренной ценой.

• Камера сгорания: закрытая.
• Исполнение: настенный.
• Мощность: 24 кВт.
• Минимальная мощность: 9 кВт.
• КПД: 90,5%.
• Температура ГВС: 30—60 °C.
• Температура отопления: 40—80 °C.
• Производительность ГВС: 13,8 л/мин @ Δt=25 °C.
• Вес: 28 кг.
• Стоимость: от 27500 руб.

Leberg Flamme 24 ASD

Котёл с очень высоким КПД и хорошей производительностью по горячей воде за умеренные деньги.

• Камера сгорания: закрытая.
• Исполнение: настенный.
• Мощность: 20 кВт.
• Минимальная мощность: 7,2 кВт.
• КПД: 96,1%.
• Температура ГВС: 35—65 °C.
• Температура отопления: 30—85 °C.
• Производительность ГВС: 8,3 л/мин @ Δt=30 °C.
• Вес: 38 кг.
• Стоимость: от 32700 руб.

Vaillant turboTEC pro VUW 242 5-3

По отзывам пользователей самый надёжный и долговечный вариант среди моделей в обзоре.

Фото 4. Двухконтурный газовый котел от производителя Vaillant модели turboTEC pro VUW 242/5-3. Прибор настенного типа.

• Камера сгорания: закрытая.
• Исполнение: настенный.
• Мощность: 24 кВт.
• Минимальная мощность: 8 кВт.
• КПД: 91%.
• Температура ГВС: 35—65 °C.
• Температура отопления: 30—85 °C.
• Производительность ГВС: 11,5 л/мин @ Δt=30 °C.
• Вес: 40 кг.
• Стоимость: от 47000 руб.

Приборы терморегулирования

Для автоматической регулировки работы котла используется множество встроенных приборов.

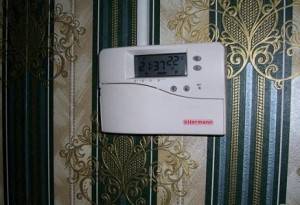

За регулирование температуры отвечает термостат или программатор.

В более простых моделях котлов температура регулируется термоэлементом – специальным устройством, представляющим из себя металлическую конструкцию, способную менять размеры (уменьшаться либо увеличиваться) под воздействием температуры. При нагреве/охлаждении термоэлемент меняет размер, воздействуя на приспособленный возле него рычажок, закрывающий или приоткрывающий заслонку тяги. От силы тяги в свою очередь зависит объем поступающего воздуха в камеру сгорания, контролируя процесс горения.

В продвинутых моделях устанавливаются контроллеры, регулирующие поток воздуха с помощью встроенного вентилятора. Таким образом, термостат может быть довольно простым или сложным, и даже программируемым, устройством. Программируемые термостаты – программаторы – могут контролировать выполнение заданных настроек на целую неделю с учетом требуемой температуры вплоть до минуты.

Грамотное использование настроек термостата позволяет добиться экономии на потреблении энергии в 20-30%, что позволит значительно снизить расходы на отопление. Пересмотрев необходимость в приобретении данного устройства, купить программатор для газового котла, можно даже уже имея котел.

Программаторы – это устройства, которые обеспечивают автоматическое управление температурой. Эти устройства могут сэкономить энергопотребление, обеспечить требуемый климат-контроль в помещении и продлить срок службы отопительной техники. Регулировать можно температуру воды в отопительной системе и температуру воздуха в помещении. Стандартная регулировка температуры воды предусматривает ручное или автоматическое включение/выключение нагревательного механизма зависимо от требуемой температуры воды в радиаторе.

Если за окном становится прохладнее или теплее, требуется другая температура воды в трубах и приходится проводить новые и новые настройки. Такие системы могут быть оснащены электронным табло и автоматической регулировкой. Но принцип их работы заключается в постоянном приведении системы в такой режим, при котором будет достигнута нужная температура воды путем пуска/выключения котла раз в несколько минут. При таком режиме постоянной готовности к включению горелки, насос работает постоянно. Это изнашивает оборудование.

Более оправданный вариант – это программатор, управляющий температурой воздуха в помещении, а не воды в трубах, когда задается нужная комфортная температура и происходит управление котлом, так же включая и выключая его, при этом запуская и отключая насос только при срабатывании датчика изменения температуры воздуха. Воздух остывает и нагревается медленнее, поэтому запуски происходят реже, что минимизирует затраты на электроэнергию и снижает износ оборудования. Те, кто желает получить более существенную экономию и комфортную температуру, покупают комнатный программатор для газового котла, они широко представлены на рынке.

Особенности котлов

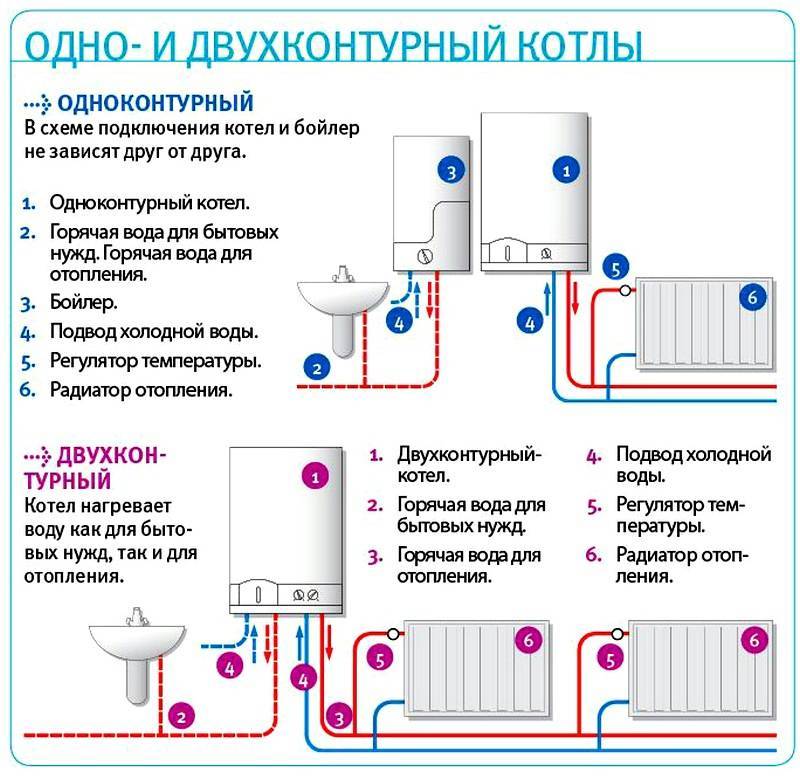

Чем отличается газовый котел одноконтурный от двухконтурного? Одноконтурный отвечает только за отопление: один или больше трубопроводов обеспечивают теплоносителем радиаторы и/или теплые полы.

Проблему ГВС приходится решать отдельно. Есть два варианта решения, о них ниже.

Схема одноконтурного газового котла.

Что значит двухконтурный газовый котел: есть возможность с помощью одного и того же агрегата греть воду и для отопления, и для хозяйственных нужд (что такое напольные двухконтурные газовые котлы для отопления частного дома). Это происходит благодаря сдвоенному теплообменнику или двум раздельным теплообменникам в конструкции котла.

Теплообменники двухконтурных моделей бывают проточного и бойлерного типа. Проточные, как правило, маломощные, они подходят для домов или квартир с небольшим количеством пользователей.

Бойлерные модели имеют в комплекте водяной бак вместительностью до 180 литров. Вода в таких котлах греется и в накопительном, и в проточном режиме. В проточном вода холоднее, т.к. нагреваться не успевает.

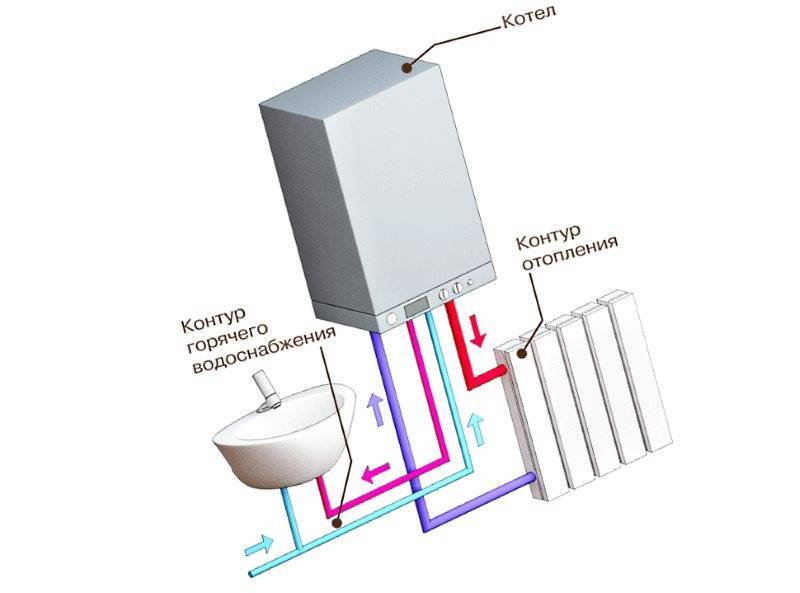

Схема двухконтурного газового котла.

Второе конструктивное различие двухконтурных агрегатов – строение теплообменника. Совмещенный теплообменник представляет собой две емкости разного размера, одна встроена в другую. Вода во внутреннем резервуаре, предназначенная для нужд ГВС, нагревается за счет теплоносителя в теплообменнике внешнем (отопительном). У раздельных теплообменников эти две емкости расположены рядом.

Главное, чем отличается одноконтурный котел от двухконтурного: использование горячей воды из бойлера не влияет на процесс отопления. В двухконтурных моделях приоритетным является ГВС: когда требуется горячая вода для душа или кухни, котел переключается на их обслуживание, теплоноситель в отопительные контуры при этом не подается.

Переключение контуров выполняет трехходовой клапан, реагирующий на открытие/закрытие горячего крана: в открытом положении крана клапан переключает котел на подачу горячей воды, в закрытом – на отопительный контур. Одновременно оба контура работать не могут.

Второе ограничение – число точек водоразбора. Котел работает на ГВС эффективно, если их не больше двух, а расстояние до обеих небольшое. Когда точек две (душ и кухонный кран), агрегат стараются поместить между ними. При большом расстоянии от котла до крана горячей воды приходится ждать долго.

Одноконтурный или двухконтурный отопительный котел – в чем разница? У одноконтурной модели теплообменник только один, расположен над горелкой (что такое настенные одноконтурные газовые котлы отопления).

Проблему ГВС в этом случае можно решить одним из двух способов:

• установка бойлера косвенного нагрева;
• установка отдельного ТЭНового водонагревателя.

При использовании бойлера косвенного нагрева принцип работы одноконтурного котла становится похож на функционирование двухконтурного: перемещение теплоносителя между контурами регулирует специальный клапан (бойлер косвенного нагрева — схема подключения к газовому котлу). При этом трубопровод ориентируют так, чтобы при необходимости теплоноситель мог попадать из котла в отопительный контур, минуя бойлер.

Схема одноконтурного газового котла с бойлером.

Как далеко размещать точки водозабора от газового котла?

Газовые котлы не обладают большой мощностью. Как правило, устройство мощностью 30 кВт может обогреть помещение, площадь которого около 200-300 кв. м. Обычно агрегат устанавливают как можно ближе к точкам водозабора. Если устройство находится в кухне, то душевую кабинку стоит устанавливать в смежном помещении. Газовый агрегат не может обслужить более одной точки водозабора. То есть, если кто-то моет посуду на кухне, принять душ будет проблематично. При слишком большом расстоянии между точками водозабора, вода будет успевать остывать, поэтому устраивать их нужно близко друг к другу.

Для одновременного использования нескольких точек водозабора, стоит обратить внимания на модели, создающие запас горячей воды не меньше 60 литров. Они имеют встроенный бойлер и специальный смеситель, благодаря которым температура воды будет оставаться неизменной при любом уровне давления в системе и различном объеме расхода воды.

В конструкции устройств отопления могут применяться два вида тяги:

• естественная;
• принудительная.

При использовании варианта с принудительной вентиляцией, вместо традиционного дымохода устанавливается коаксиальный. Он представляет собой компактную конструкцию, состоящую из двух труб различных диаметров, благодаря чему одна труба вставляется в другую. Таким образом, дымоход одновременно выполняет две функции: отводит продукты сгорания наружу и обеспечивает приток воздуха, необходимый для горения.

Принцип работы двухконтурного газового котла

Теперь мы приступим к разбору принципа работа газового двухконтурного котла. Назначение отдельных узлов и модулей мы выяснили, теперь эти знания помогут нам понять, как работает все это оборудование. Рассматривать принцип работы будем в двух режимах:

• В режиме обогрева;
• В режиме генерации горячей воды.

В режиме обогрева котел обеспечивает ваш дом теплом.

Сразу отметим тот факт, что работа в двух режимах сразу невозможна – для этого в двухконтурных котлах предусмотрен трехходовой клапан, направляющий часть теплоносителя в контур ГВС. Давайте рассмотрим принцип работы при обогреве, а потом узнаем, как работает техника в режиме горячего водоснабжения.

В режиме обогрева двухконтурный котел работает так же, как и самый обычный проточный нагреватель. При первом включении горелка работает довольно долго, поднимая температуру в контуре отопления до заданной отметки. Как только будет достигнут необходимый температурный режим, подача газа отключится. Если в доме установлен датчик температуры воздуха, то автоматика будет учитывать его показания.

На работу газовой горелки в двухконтурных котлах может влиять и погодозависимая автоматика, контролирующая температуру уличного воздуха.

Тепло от работающей горелки нагревает теплоноситель, который гоняется по отопительной системе в принудительном режиме. Трехходовой клапан находится в таком положении, чтобы обеспечить нормальное прохождение воды через основной теплообменник. Продукты сгорания удаляются двумя способами – самостоятельно или с помощью специального вентилятора, располагающегося в верхней части двухконтурного котла. Система ГВС при этом находится в отключенном состоянии.

Работа в режиме подачи горячей воды

Что касается контура горячего водоснабжения, то он запускается в тот момент, когда мы поворачиваем ручку водопроводного крана. Появившийся ток воды приводит к срабатыванию трехходового клапана, который отключает отопительную систему. Одновременно с этим происходит розжиг газовой горелки (если на тот момент она была отключена). Спустя несколько секунд из крана начинает течь горячая вода.

При переходе в режим подачи горячей воды, контур отопления полностью отключается.

Давайте разберем принцип работы контура ГВС. Как мы уже говорили, его включение приводит к отключению работы отопления – здесь может работать только что-то одно, или ГВС или отопительная система. Управляет всем этим трехходовой клапан

Он направляет часть горячего теплоносителя во вторичный теплообменник – обратите внимание, что никакого пламени на вторичке нет. Под действием теплоносителя теплообменник начинает греть протекающую через него воду

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя

Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

Схема несколько сложноватая, так как здесь задействуется малый круг циркуляции теплоносителя. Подобный принцип работы нельзя назвать самым оптимальным, зато двухконтурные газовые котлы с раздельными теплообменниками могут похвастаться нормальной ремонтопригодностью. Каковы особенности котлов с комбинированными теплообменниками?

• Более простая конструкция;
• Высока вероятность образования накипи;
• Более высокий КПД у ГВС.

Как мы видим, недостатки плотно переплетаются с достоинствами, но раздельные теплообменники ценятся больше. Конструкция несколько усложняется, зато здесь отсутствует накипь

Обратите внимание, что в момент работы ГВС протекание теплоносителя по отопительному контуру останавливается. То есть, его длительная работа способна нарушить тепловой баланс в помещениях

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя)

В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов

Как только мы закрываем кран, происходит срабатывание трехходового клапана, и двухконтурный котел переходит в режим ожидания (или сразу же включается подогрев чуть остывшего теплоносителя). В таком режиме оборудование будет находиться до тех пор, пока мы снова не откроем кран. Производительность некоторых моделей достигает до 15-17 л/мин, что зависит от мощности используемых котлов.

Достоинства и недостатки

Выбирая подходящий аппарат для отопления и водонагреватель для водопровода, следует учитывать плюсы и минусы рассматриваемых устройств.

К достоинствам этих котлов относят:

• наличие второго теплообменника позволяет эффективно организовать процесс нагрева носителя для водопровода и для отопительного контура;
• большинство аппаратов снабжено автоматическими устройствами — эта функция повышает производительность и снижает расход топлива;
• разнообразие моделей двухуровневых аппаратов позволяет решать вопрос организации отопления и водоснабжения на любых площадях;
• автоматическая система настройки приборов позволяет выстраивать комфортный режим в помещении, что не получится сделать при централизованном отоплении;
• долговечность (при правильной эксплуатации).

К отрицательным свойствам относят:

• для установки напольного аппарата потребуется выделение отдельного, специально оборудованного помещения;
• расходы на установку габаритных и сложных систем могут достигать внушительных сумм;
• для бесперебойной работы котла требуется вода с определенными характеристиками и без посторонних примесей;
• необходимость получения специального разрешения для установки некоторых аппаратов.
