Схема отопления дома двухконтурной системой

Двухконтурная система – сильные стороны

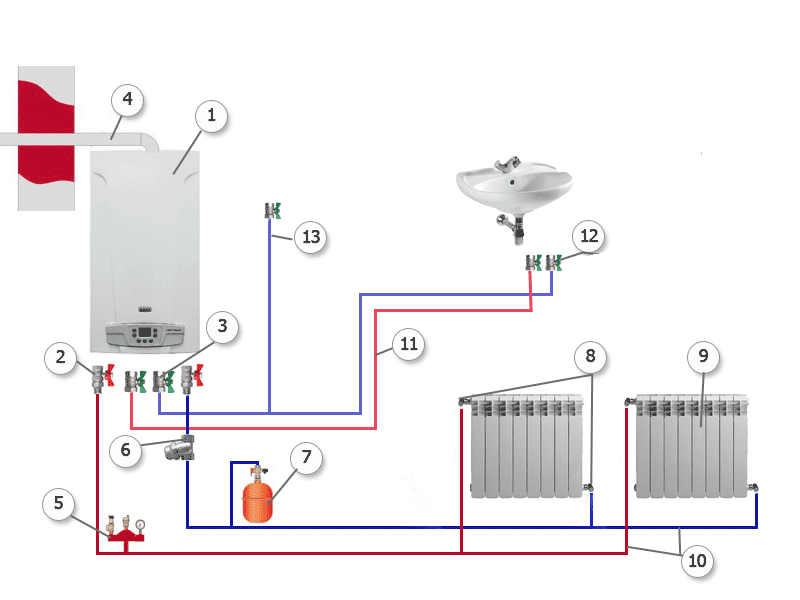

Схема двухконтурной системы отопления.

Двухконтурная отопительная система превосходит по множеству качественных показателей ряд остальных типов установок при устройстве парового или водяного видов отопления частных домов. Подробнее следует остановить на сильных сторонах данной системы в сравнении с открытой, закрытой и трехтрубной.

Двухконтурная, в отличие от открытой отопительной системы, позволяет:

1. При перебоях в водоснабжении участка 2/3 теплоносителя продолжает находиться в системе и согревать помещение;
2. При устройстве изолированного от подачи горячей воды на хозяйственные нужды отопления, утраты воды из системы сводятся к минимальным объемам. Такие потери могут иметь место лишь в мельчайшей разгерметизации соединений отдельных элементов, которую так же можно обнаружить и устранить. Нельзя не воспользоваться таким преимуществом и продлить срок службы всем приборам системы без замены за счет подпитки специальными жидкостями. Например, дистиллят, по причине отсутствия в нем каких-либо примесей, исключит появления кальциевых камней на внутренних стенках приборов;
3. Из вышесказанного вытекает следствие, что общие затраты усилий и времени на улучшение качества водяного теплоносителя снижаются. Достаточно будет пользоваться ингибиторами солеотложений для систем отопления во время перезапуска;
4. Эта система отопления позволяет сэкономить на покупке насосов для принудительной перекачки теплоносителя внутри. Вода самостоятельно циркулирует, не вызывая сбоев в работе;
5. В демисезонные периоды (осенью или весной) достаточно чутко приходиться следить за процессом протопки помещений, дабы избежать критических температур в системе, повышения давления и закипания теплоносителя. При применении двухконтурного отопления таких проблем не возникает;
6. В летнее время частные дома постоянно остаются без горячего водоснабжения на хозяйственные нужды. Двухконтурное отопление позволяет сохранить такую возможность.

Схема двухтрубной системы водяного отопления с естественной циркуляцией:1 – нагреватель; 2 – основной стояк; 3 – расширительный бак; 4 – линия горячей воды; 5 – стояки горячей воды к радиаторам; 6 – радиаторы отопления; 7 – спускные трубы охлажденной воды; 8 – линия охлажденной воды (обратка); 9 – печь.

У двухконтурного устройства отопления перед закрытой отопительной системой так же имеется ряд значительных преимуществ:

1. Центральные тепловые пункты или индивидуальные тепловые пункты не перегружаются дополнительным нагреванием жидкости в отоплении.
2. На центральных или индивидуальных тепловых пунктах нет необходимости полного развоздушивания системы, удаления остаточного кислорода. При этом срок исправной работы элементов системы не сокращается. Есть возможность сэкономить на приобретении дорогих стальных трубопроводов теплоснабжения.
3. Поточная циркуляция воды в системе без принуждения в разы эффективнее.
4. Термические колебания теплообменников не нуждаются в постоянном контроле, поэтому энергия теплового потребления вырабатывается полностью.
5. Проникновение в отопительную систему жидкости из сторонних источников исключено ввиду конструктивных особенностей теплообменника.
6. Если принудительное движение теплоносителя по системе отопления по какой-либо причине прекращается, то существует возможность зарезервировать отопление.

Данная система отопления обладает преимуществами и перед трехтрубной системой:

1. Изначально трехтрубная система отопления не совершенна и имеет множество недочетов. В том числе дополнительные финансовые вложения на покупку и монтаж дополнительной трубы.
2. Дополнительная труба в трехтрубной системе является страховочным вариантом на случай отключения отопления.

Плюсы двухтрубной системы

• Равномерный нагрев вне зависимости от удаленности радиаторов от котла: теплоноситель поступает с одинаковой температурой ко всем батареям, а на выходе можно получить одинаковую раздачу.
• Терпимость к погрешностям: работа отопительной системы возможна даже при наличии небольших неточностей в предварительных расчетах.
• При установке терморегулятора можно изменять объем приходящей воды и управлять теплоотдачей каждой батареи в отдельности.
• Минимальная амплитуда давления позволяет использовать экономичный циркулярный насос с небольшим энергопотреблением.
• Независимость батарей позволяет избежать отключения всей системы при поломке одного из радиаторов: достаточно перекрыть подачу воды на конкретный отопительный прибор.
• Возможности организации отопления для объектов любой площади и этажности.
• Быстрая модернизация: при появлении пристроек у дома или после перепланировки комнат можно провести дополнительный контур.
• Вариативность подводки: под напольным покрытием, в стенах и вдоль них, под потолком или за натяжным потолочным покрытием.

Выбор оборудования

Механизм действия отопительной системы, которая функционирует на газе, основан на том, что в приборе теплоноситель подогревается и разносится по трубам, при этом внутри газового котла происходит сжигание топлива. Чтобы прибор работал эффективно и выполнял свои функции на должном уровне, необходимо выбрать наиболее подходящую в каждом конкретном случае модель. Газовый котёл должен отвечать таким требованиям:

• привлекательный внешний вид;
• универсальный дизайн;
• безопасность;
• надёжность;
• прочность;
• экономичность;
• простота использования;
• долговечность.

Есть модели настенные, которые могут крепиться на кухне или в ванной, и напольные. Последние более мощные, но и размеры их большие. Если в доме есть дымоход, можно установить прибор с открытой камерой сгорания, если нет, то только с закрытой.

Функциональность приборов также является важным показателем, который должен учитываться при выборе отопительного оборудования. Одноконтурные котлы обеспечивают дом теплом. Но чаще всего владельцы загородных домов отдают предпочтение двухконтурным газовым котлам, так как они имеют функцию горячего водоснабжения, что исключает необходимость устанавливать дополнительные приборы для обеспечения дома горячей водой.

Для двухэтажного дома

Для двухэтажной застройки необходимо применение более сложных отопительных схем. Эффективно построенная система позволяет поддерживать уютную и комфортную атмосферу в доме.

При минимальных теоретических знаниях и практических навыках ремонтных работ возможно самостоятельно соорудить двухконтурную систему отопления в двухэтажном доме.

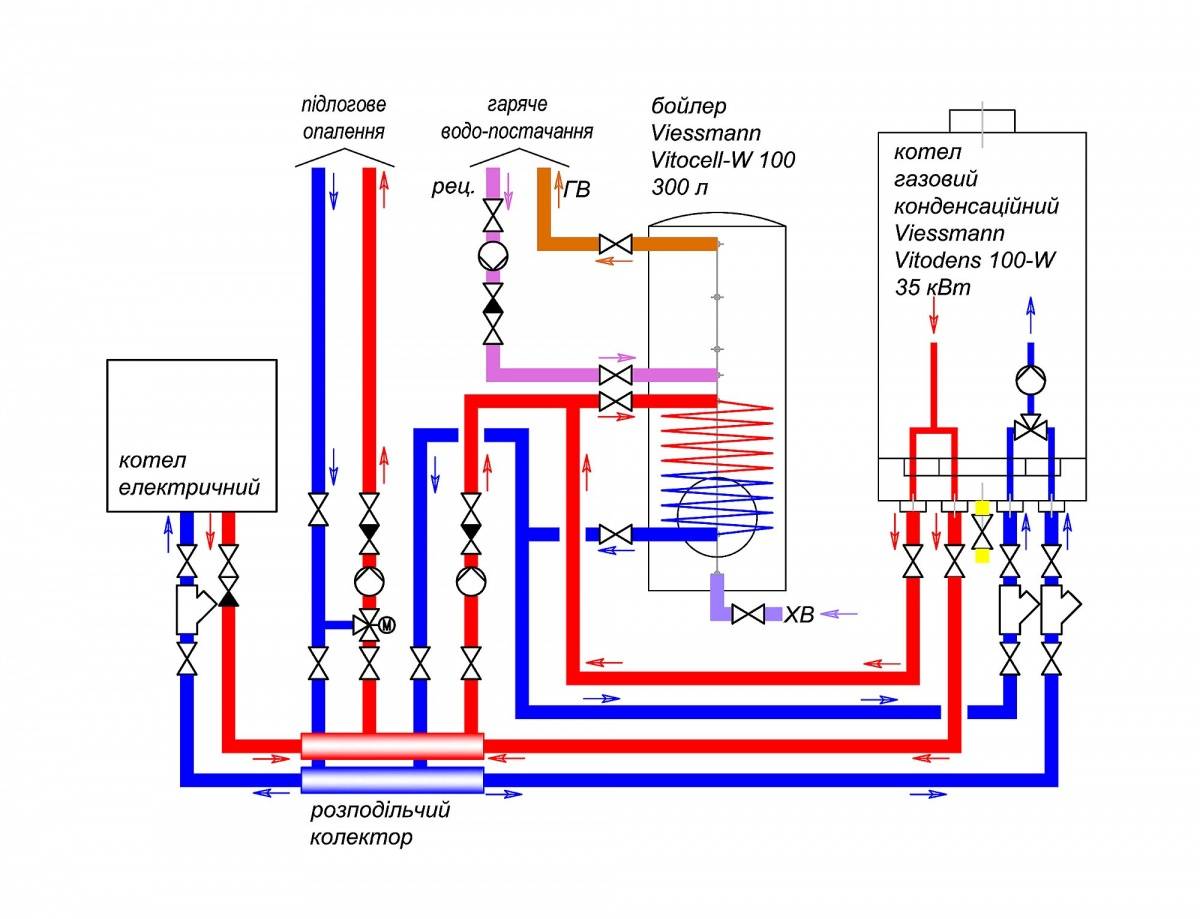

Коллекторная

Преимущества двухконтурных коллекторных систем для коттеджей

• Равномерное распределение теплоносителя в радиаторы непосредственно из котла.
• Минимальные потери давления и температуры.
• Возможность использовать мощные циркуляционные насосы.
• Осуществление настройки и ремонта отдельных элементов без отрицательного влияния на всю систему.

Большой расход материалов.

• Котел.
• Радиаторы.
• Автовоздушник
• Балансировочный, предохраниельный и термостатический клапан.
• Мембранный расширительный бачок.
• Запорная арматура.
• Механический фильтр.
• Манометр
• Циркуляционный насос.

Особенностью отопления, как и в одноэтажных постройках, является наличие двух контуров – подающего и обратного трубопроводов. Подключение радиаторов происходит параллельно. Наиболее целесообразно подвод осуществлять в верхней части, а отвод – в нижней. Направление жидкости по диагонали создает равномерный прогрев и большую теплоотдачу теплоносителя.

Для регулировки температуры используют также термостатические клапаны, расположенные на радиаторах. С их помощью легко ограничить температуру в отдельной комнате или перекрыть подачу тепла вовсе. Исключение таким образом радиатора не влияет на эффективность работы системы в общем.

Для равномерности потока теплоносителя на радиаторах устанавливают балансировочные клапаны.

Предохранительный клапан, при возникновении избыточного давления, сбрасывает жидкость в расширительный бак. При значительном снижении напора в системе происходит забор рабочей жидкости из мембранного бачка.

Циркуляционный насос включен в схему для поддержания необходимой скорости потока теплоносителя.

• Рабочая жидкость поступает в подающий трубопровод.
• После удаления избытка воздуха (посредством автоматического клапана) подогревается и подается в вертикальные стояки. Где происходит разделение подачи для первого и второго этажей.
• После прохождения через радиаторы возвращается по обратному контуру к котлу.

Данная схема может применяться в системе с искусственной и естественной циркуляцией при использовании дополнительного оборудования: насосов, теплообменников, расширительных бачков.

Двухтрубная система при внедрении коллекторной схемы является лучшим решением для отопления двухэтажных домов. Несмотря на трудоемкость и высокие финансовые затраты такое отопление окупается за несколько сезонов.

https://youtube.com/watch?v=vkXy8qoEukQ%3F

Плюсы и минусы двухтрубных разводок

Как и любая другая техническая система, двухтрубная схема отопления имеет свои преимущества и недостатки.

Среди плюсов можно отметить:

• температура теплоносителя одинакова во всей системе;
• возможность регулировки уровня нагрева каждого радиатора;
• низкое гидросопротивление;
• возможность отключения одной батареи при сохранении в работе всей остальной системы;
• свобода в применении для зданий любой этажности;
• широкий выбор вариантов прокладки подачи и обратки.

Существуют в системе отопления по двум трубам, и свои недостатки:

• повышенный, по сравнению с однотрубной системой, расход труб;
• применение труб большого диаметра;
• долгий разогрев системы в самотёчных схемах;
• дополнительные расходы на устройство байпаса в комбинированных системах.

Существуют свои индивидуальные плюсы и минусы в каждой из схем отопления, поэтому их рассматривают непосредственно при выборе схемы.

Что такое двухконтурное отопление?

Двухконтурное отопление (двухтрубное) – наиболее популярная разводка труб для обогрева дома. Двухконтурная система обогрева лучше, чем одноконтурная по причине рационального и эффективного распределения теплоносителя.

Две трубы, подсоединённые к радиатору, выполняют разные функции. По одной трубе течёт разогретая котлом до нужной температуры вода. По другой выводится остывший теплоноситель. Далее он попадает обратно в котёл для дальнейшего подогрева, но не перетекает в следующий радиатор. Вода в обеих трубах зачастую движется в одном направлении, хотя при определённой схеме установки она может двигаться во встречных направлениях.

Для двухконтурной системы отопления затрачивается большее количество труб, чем в одноконтурной, но она эффективней и гораздо практичней.

Благодаря двухтрубной системе можно поддерживать комфортную температуру в конкретной комнате, а не сразу во всём доме. Она и экономнее. Двухконтурную систему можно автоматизировать так, что она способна нагреть помещение до определённой температуры, самостоятельно отключиться, а потом, когда градус упадёт до определённой отметки, снова включиться. Это не единственные плюсы такого отопления.

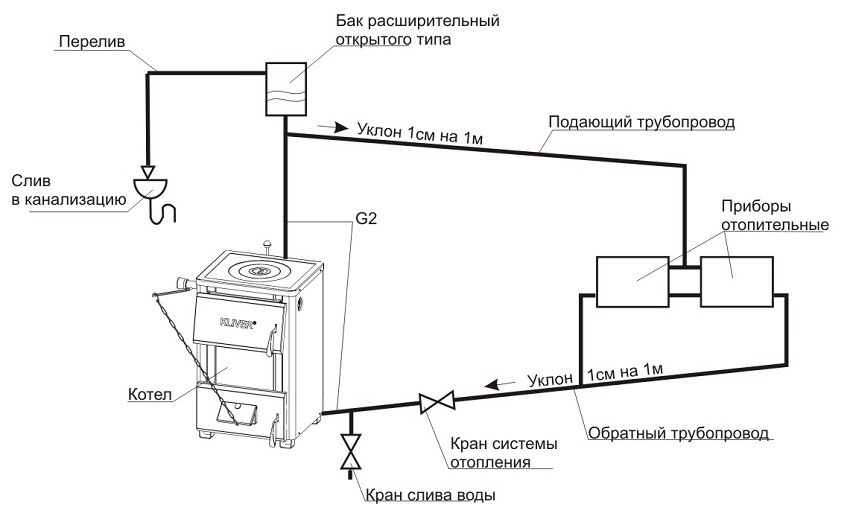

Схема с естественной циркуляцией

Данный вид отопления аналогичен системе с принудительной циркуляцией. Отличием в работе является отсутствие циркуляционного насоса. Для повышения эффективности схемы используют гладкие трубы большого диаметра.

• Низкая стоимость монтажных работ и оборудования.
• Отсутствие затрат на электроэнергию (в том случае, если котел газовый).
• Лучший вариант для домов, удаленных от городской черты. Система не использует электроэнергию для циркуляции теплоносителя по контурам.
• Возможность работы на любом виде топлива.
• Длительный срок эксплуатации. Возможна работа до 40 лет без проведения капительных ремонтов.

• Небольшой радиус действия (не более 30м).
• Медленный прогрев комнат.
• Большие затраты топлива на запуск системы.
• Невозможность регулировки температуры теплоносителя.
• Частые завоздушивания радиаторов.
• При установке расширительного бака в неотапливаемом помещении существует вероятность его промерзания.

Состав оборудования при естественной схеме:

• Котел.
• Радиаторы.
• Предохранительный клапан.
• Система труб (прямая и обратная).
• Расширительный бак. Обеспечивает постоянное давление в системе.

• При повышении температуры давление теплоносителя изменяется.
• Холодные слои выталкивают горючую жидкость в систему.
• По достижении самой высокой точки системы вода самотеком пускается по трубопроводам.
• Охлажденный теплоноситель также самотеком поступает в котел по обратному контуру.
• Благодаря трубам, расположенным с уклоном обеспечивается естественная циркуляция теплоносителя.

Меры для обеспечения стабильной работы системы

• Уклон горизонтальных участков должны быть большими из-за малой разности плотностей горячей и остывшей воды.
• Котел должен быть заглублен для того, чтобы выдержать оптимальный уклон обратного контура.
• Расширительный бак должен быть только открытого типа, т.к. для работы в системе не должно создаваться избыточное давление.

Различают два типа схем с естественной циркуляцией

• С верхней разводкой. Котел должен быть установлен в центре, разводка выполняется в обе стороны. Следует сооружать контуры длинно не более 20м для обеспечения высокой теплоотдачи.
• С нижней разводкой. В этом случае трубы подачи должны быть заложены рядом с обраткой, обеспечивая движение теплоносителя снизу вверх к радиаторам.

Для повышения КПД в схему включают воздушные трубопроводы для отведения воздуха из системы.

Определение основных рабочих показателей

Двухконтурная система отопления частного дома имеет в основе котел, мощность и объемы которого необходимо рассчитать максимально точно. Техника должна быть более производительной, нежели в случае с одноконтурными аналогами, что объясняется повышенным потреблением теплоносителя.

*На двухконтурных бойлерах указывается два значения (пример – 12/24 кВт). Первое число в данном случае демонстрирует отопительные возможности агрегаты, второе – работу на быстрый нагрев воды для бытовых нужд. Если говорить о емкости, то исходить можно из следующих значений:

• 10 литров – исключительно мытье посуды;
• 30 литров – комфортное принятие душа;
• 50 литров – масштабная стирка;
• 100 литров – принятие горячей ванны.

Дополнительно для двухконтурной схемы нужно установить счетчики топлива.

Разновидности двухконтурных систем отопления

Поскольку используется много двухтрубных нагревательных систем, каждая из которых имеет свои признаки, стоит разобраться в базовых схемах.

Горизонтальная и вертикальная

Конструкция отопления выбирается исходя из количества этажей в здании

Вид планировки определяется исходя из способа монтажа двухконтурной отопительной установки.

Вертикальная схема лучше подойдет для сооружений из нескольких этажей, горизонтальная – для одноэтажных строений огромной площади.

В монтаже первой присутствует некоторое количество отдельных стояков и батарей. В другой имеется один-два стояка, а также несколько нагревательных источников с расположением на едином уровне.

Нижняя и верхняя разводки

Важная отличительная специфика – местонахождение бачка и агрегата для обогрева. В случае верхней разводки их ставят под кровлей сооружения, при нижней – в подвальном помещении.

Системы с попутным и встречным движением воды

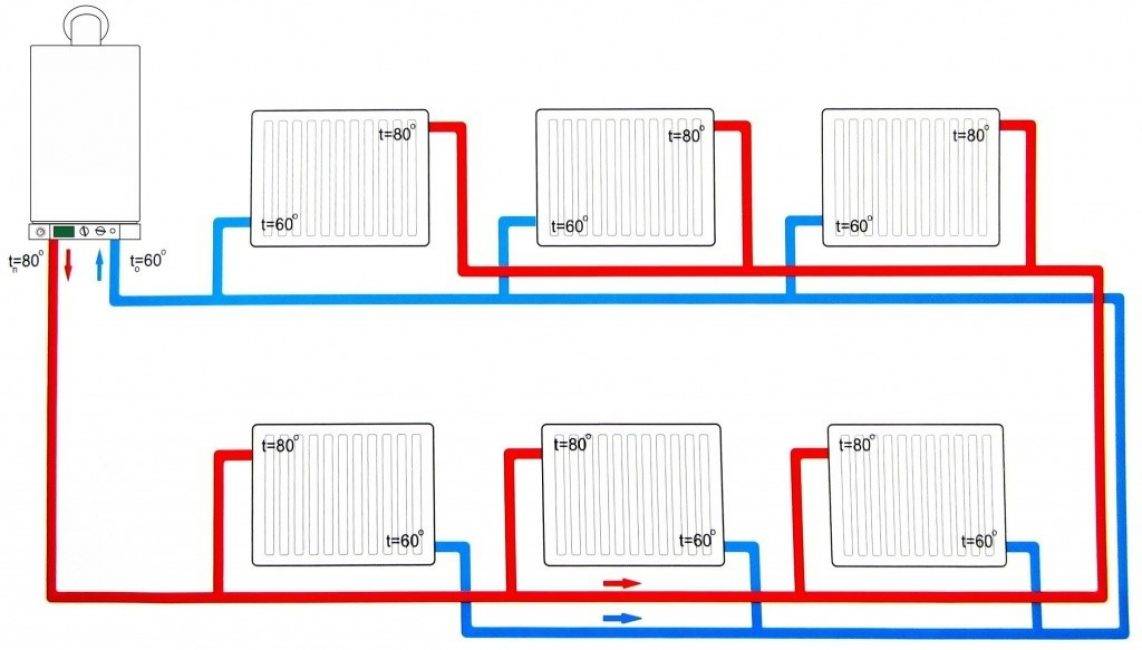

Схема с попутным и тупиковым движением теплоносителя

В первых подогретая жидкость в обоих контурах имеет одинаковое направление движения. В других – холодная вода вытекает с противоположной стороны, если сравнивать с направлением движения от котла. В подобной конструкции присутствует конечный радиатор, где соединяются 2 наиболее отдаленных точки.

С естественной и принудительной циркуляцией

Передвижение теплового носителя происходит под влиянием разницы температур в контурах конструкций с естественным круговоротом. Вода в таком случае нагревается медленно, но не нужно устанавливать насос. В системах с вынужденной циркуляцией на одном контуре монтируют насос, работа которого приводит теплоноситель в движение. Благодаря такой популярной схеме тепло равномерно распространяется по территории сооружения.

Балансировка системы

Если даже через неделю после запуска системы батареи нагреваются неравномерно и шумят даже после стравливания воздуха, отбалансируйте систему с помощью балансировочных кранов с цифровой шкалой, установленных возле радиаторов:

1. Замерьте температуру радиаторов с помощью термометра. В норме разница не должна превышать 3°C.
2. Открутите все балансировочные краны, а затем, начиная с установленного на предпоследнем радиаторе в цепочке, слегка закручивайте. Для каждого последующего крана добавляйте еще половину оборота. Если радиаторов в цепочке много, прибавляйте пол-оборота на каждом втором регулировочном устройстве.
3. При правильно проведенной процедуре через 20–30 минут после подкручивания последнего балансировочного крана температура должна выровняться.
4. Если на каком-то участке батареи остаются холодными, возможно, запаян просвет подающей линии. Отсоедините этот радиатор, срежьте запаянный участок и присоедините все на место.
5. Если даже после этого теплосистема работает нестабильно, пригласите мастера. Возможно, вы неправильно подобрали насос, расширительный бак, ошиблись с мощностью котла или совершили другие конструкционные ошибки.

Расчет тепловых, гидродинамических параметров системы, составление проекта и монтаж отопления – сложный процесс, требующий знаний, практических навыков и опыта. При неуверенности в своих силах не нужно делать работу своими руками. Получите ее мастерам, чтобы не переделывать коммуникации.

Типы компоновки

Двухтрубная отопительная система также различается типами компоновки.

Вертикальная

При такой схеме с нижней разводкой подающие и обратные стояки прокладываются к самому низу здания, а жидкость по ним двигается отдельно к радиаторам.

Плюсы:

• отличный контроль отопительной концепции;
• отключается каждый прибор отопления по отдельности.

Недостатки:

• протяженные трубы;
• не поставить квартирные счетчики.

Горизонтальная

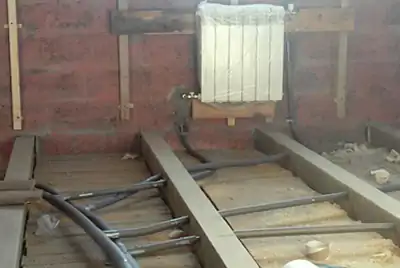

К каждому прибору отопления по площади помещения в полу проложены линии труб от подающих стояков. Квартиры в этой системе отдельно вводятся в неё.

Радиаторы оснащены краниками для выпуска воздуха.

Именно такой тип системы популярен в современной многоэтажной застройке.

Плюсы:

• такие же, как и в вертикальном типе;
• подключаются счётчики.

Минусы:

• если здание высокое — потребуется использовать компенсаторы давления;
• в эксплуатации решение сложнее, чем вертикальный тип.

Схема верхней разводки

Производится монтаж подающего стояка по верхней области помещения. Основная отличительная черта: тяжёлое давление в магистральном трубопроводе, благодаря существенной разнице в уровнях труб (обратки и подающей соответственно). Из-за этого обстоятельства по ширине они могут быть одинаковыми, даже если речь идёт о схеме с естественным циркуляционным процессом.

Включение насоса достигает нормального давления, даже если применяются трубы с узким диаметром. Лучший эффект достигается в двухэтажных домах, т. к. естественная циркуляция улучшается за счёт разницы в том, как высоко смонтирован котёл, расположенный в подвальном помещении, и радиатор на 2 этаже.

Горячая жидкость будет направлена в расширительный бачок, расположенный на 2 этаже либо на чердаке. После чего уже по трубопроводу она пойдёт в радиаторы.

Плюсы:

• повышенная скорость движения носителя тепла;
• то, что в магистраль не проникает воздух.

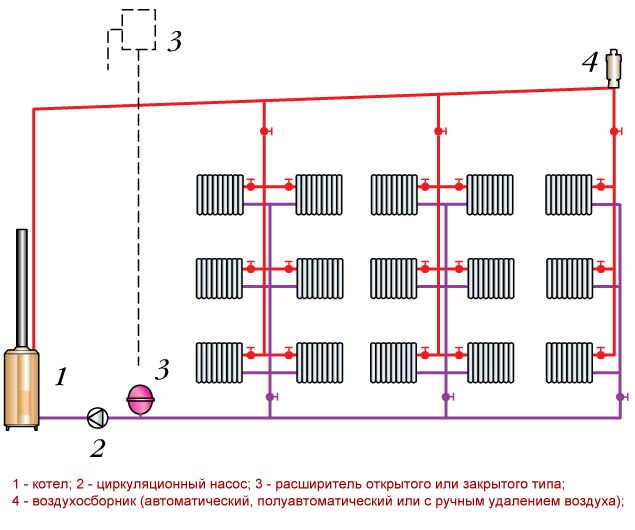

Фото 3. Двухтрубная система отопления с вертикальной разводкой. Цифрами указаны части конструкции.

Минусы:

• не особо эстетичный внешний вид помещений;
• крупные расходы комплектующих;
• не обогреваются большие комнаты;
• приходится тратиться на дополнительный декор для маскировки труб.

Нижняя разводка

Горизонтальный тип разводки имеет две отличительные черты: расширенный трубопровод, а также его особое расположением под углом к плоскости. Возможна установка, в которой горизонтальный тип разводки и естественная либо принудительная циркуляция. Двухтрубная концепция предполагает, что подающий трубопровод устанавливается на том же самом уровне, где и радиаторы. При этом периодически могут образовываться воздушные пробки.

Плюсы:

• коэффициент полезного действия здесь выше;
• монтаж даже в незаконченных строениях;
• можно не отключать отопление на нижних этажах, если в то же время верхние этажи не используются;
• большинство управляющей аппаратуры устанавливается в одном-единственном помещении;
• автоматизация работы.

Фото 4. Схема двухтрубной отопительной системы с нижней разводкой. Красным цветом показан горячий теплоноситель, синим – холодный.

Минусы:

• трубопроводы и другие материалы быстро расходуются (в отличие от однотрубного типа потребуется много материала при монтаже);
• низкое давление жидкости-носителя тепла в подводящих стояках;
• из-за регулярного образования воздушных пробок приходится устанавливать краны Маевского и выпускать воздух.

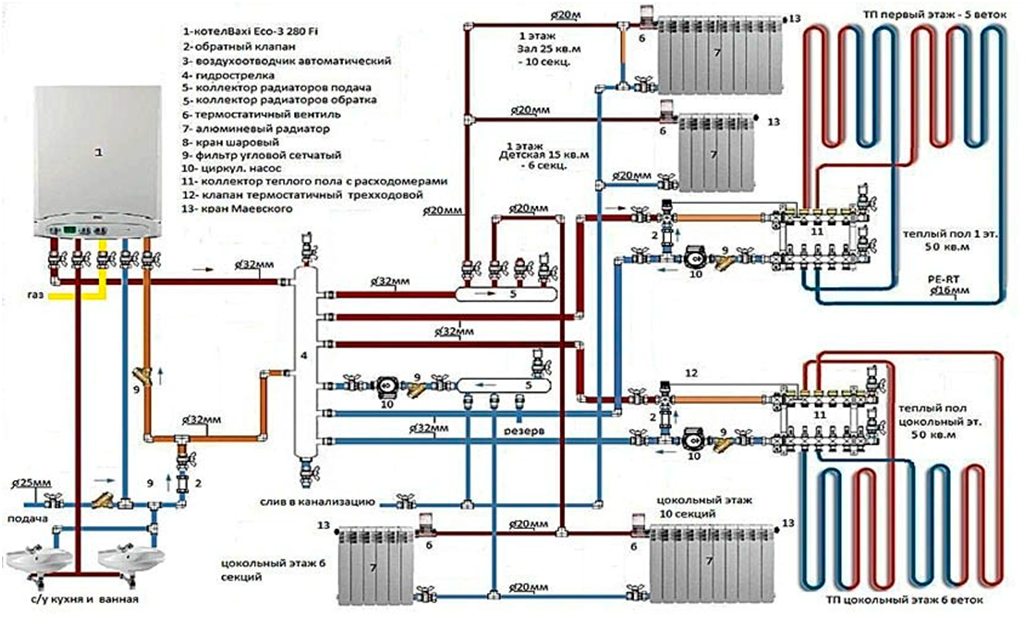

Схема системы отопления на газу

В схему отопительной системы частного домовладения, работающей на газу, обязательно входит котёл, батареи, бачок расширителя, циркуляционный насос и соединительные трубы. Нагретый котлом теплоноситель циркулирует по трубам
и радиаторам, отдавая своё тепло в окружающую среду и снова возвращаясь в главный отопительный узел. Перемещение воды обычно обеспечивается принудительным способом за счёт нагнетаемого насосом давления.

Для увеличения эффективности водяного газового отопления дома его схема может дополняться запорной арматурой, кранами Маевского, температурным датчиком и другими элементами. Расширительный бачок – неотъемлемая составляющая любой отопительной системы, как с принудительной, так и естественной циркуляцией.

Схема газового отопления с естественной циркуляцией воды обусловлена особенностью монтажа трубопровода под необходимым углом, а также использования труб с большим диаметром и установки расширительного бачка в самой высшей точке системы. При этом схема разводки отопления
может выполняться двумя способами:

• Лучевым способом, который обладает простотой проведения ремонтных работ, а также высокой эффективностью. Но придётся потратиться на трубы из-за больших размеров трубопровода.
• Тройниковый метод немного дешевле, что обусловлено меньшим количеством труб. Но выполнить регулировку отдельных элементов отопления не получится, так как это просто не предусмотрено схемой.

Если предусмотрено подключение системы отопления непосредственно к центральному газопроводу, то человеческое вмешательство в её работу будет ограниченно изменением параметров температуры.

Основные достоинства

Горячий теплоноситель поступает по одной трубе в радиатор, охлаждаясь, переходит в другой контур и возвращается к котлу

Такое отопление имеет следующие преимущества:

Новости СМИ2

• отсутствует потеря теплоносителя во время подачи к радиаторам;
• благодаря использованию труб маленького диаметра сокращаются финансовые затраты;
• одинаковая температура подачи жидкости ко всем элементам системы;
• высокий КПД установки;
• надежность;
• можно установить регулировку температурного режима на отдельную батарею;
• экономия пространства в связи с отсутствием громоздких конструкций, что актуально для небольших домов;
• стоимость двухконтурного агрегата намного ниже за общую цену отопительного котла и бойлера.

Главный критерий выбора двухконтурного устройства – значительная экономия места и материальных средств.
