Особенности серии Valena
Для производства рамки и крышки клавиш каждого устройства используется поликарбоната. В основном они выполняются в белом цвете, цветах слоновой кости, алюминия и титана.
Что касается технических возможностей, то большинство устройств этой серии рассчитано на ток, сила которого равняется 10 амперам. Есть и модели, которые рассчитаны на 16 ампер.
Сами выключатели серии Valena от компании Legrand имеют простую схему подключения и могут быть одно- или двухклавишными, кнопочными, жалюзийными, карточными, а также могут иметь индикацию, подсветку или диммер. Также категория объединяет в себе и проходные включатели.
Модели имеют защиту корпуса IP20 или IP44. Последняя маркировка свидетельствует о том, что включатель может использоваться в помещениях с повышенной влажностью, поскольку он защищен от воды.
Серии Galea Life и Gealine
Legrand Galea Life серия
Что касается линейки Galea Life, то ее называют элитной. Это потому, что она объединяет в себе дорогие приборы. Они предназначены для внутреннего использования и монтируются в подрозетники. Степень защиты составляет IP20.
Виды являются такими же, как и в предыдущей серии.
Главная особенность этой линейки от Legrand кроется во внешнем дизайне каждого выключателя. Он создается благодаря оригинальным рамкам и клавишам.
Они изготавливаются из дерева, металла, кориана (искусственного камня), прочного дюропласта, а также покрываются кожей. Каждый материал может быть окрашен в разный цвет и может иметь различный узор.
Как видно, оборудование, входящее в эту линейку, идеально подходит для подчеркивания изысканных интерьерных стилей.
выключатель Legrand Celiane
Очень интересной является категория Gealine, которая объединила в себе оригинальные по форме устройства для включения светильников. Эти выключатели Legrand (некоторые из них имеют диммер) характеризуются сочетанием квадратных рамок и округлых клавиш.
Благодаря грамотному использованию цветов такие устройства выглядят очень красиво. Они могут иметь разные текстуры. Эти текстуры выполняются не только из пластика, но и из дерева, фарфора, стекла и натуральной кожи. Конечно, благодаря таким материалам цена является достаточно высокой.
Для тех людей, которые хотят приобрести экономный вариант выключателей, следует обратить внимание на серию Etika. Конечно, рамка и поверхность клавиш изготавливается из пластика
Также к выделяющим особенностям относится способ, который определяет то, как можно подключить одно или двухклавишный выключатель Legrand
Он заключается в использовании специальной гайки, с помощью которой осуществляется фиксация проводов. Как видно, модели этой серии не имеют клеммников
Также к выделяющим особенностям относится способ, который определяет то, как можно подключить одно или двухклавишный выключатель Legrand. Он заключается в использовании специальной гайки, с помощью которой осуществляется фиксация проводов. Как видно, модели этой серии не имеют клеммников.
Наружные включатели Quteo и Plexo
Серия накладных выключателей Легранд Quteo
Также стоит обратить внимание на таких сериях, как Quteo и Plexo. Описанные выше линейки включают такие устройства, которые нужно устанавливать в монтажную коробку
Однако мы знаем, что часто нужно использовать включатели, которые монтируются на поверхность стены
Однако мы знаем, что часто нужно использовать включатели, которые монтируются на поверхность стены.
Именно таковыми являются модели линейки Quteo. Их особенностью является то, что корпус выполнен из ударопрочного пластика ABS. Корпус может иметь защиту IP20 и IP44.
Cерия защищенных выключателей Легранд Plexo
Модели предполагают наличие одной или двух клавиш. Что касается цветового оформления, то оно предусматривает использование одного из трех цветов. Так, включатель может напоминать собой дерево, может быть белым, а может выглядеть как слоновая кость.
Несколько похожими являются выключатели линейки Plexo. Они также монтируются на поверхность стены. Однако их главной особенностью является наличие защиты IP55 и IP66. Другими словами они предназначены для использования во влажных помещениях.
В основном они используются в производственных помещениях, ресторанах, школах, подсобных помещениях, дворах, гаражах.
Видео подключение выключателя Legrand:
Подключение люстры с пультом
Современным осветительным прибором является люстра с пультом управления. Ее работа не ограничена одним освещением. Устройство можно использовать как декоративную подсветку, таймер или светомузыку. Все программы, заложенные в памяти, можно выбрать пультом управления.
Схема и комплектация устройства
Схема люстры с пультом управления состоит из нескольких светодиодных светильников, объединенных блоками. Их работой управляет контроллер. Он помогает выбирать разные режимы освещения, а также включать или отключать разные блоки светильников. В свою очередь, к контроллеру подсоединено устройство направления, получающее команды с пульта.
Некоторые модели контроллеров продаются совместно с пультом управления отдельно от люстры. К такому прибору самостоятельно подключают несколько светильников. Это позволяет дистанционно управлять освещением, увеличив количество его режимов. Если сравнить двойной выключатель и контролер, то первый сможет управлять только двумя электрическими линиями, а функциональность второго устройства возрастает до шести линий.
Кроме дистанционного устройства управления, возможна установка стационарного пульта. Его монтаж выполняют вместо настенного выключателя. Предназначен стационарный пульт для управления освещением и поиска утерянного дистанционного устройства за счет встроенного звукового сигнала.
Подключение с дистанционным пультом
Проще всего подключить светильник с пультом в старых квартирах, где к месту его монтажа подходит два или три провода. Новые постройки имеют современную разводку электрической сети, состоящей из четырех проводов. Четвертая жила идет для заземления. Если провод не отличается цветом изоляции, придется потратить немного времени, чтобы выявить его и подключить к корпусу светильника или просто заизолировать.
Схема подключения к остальным проводам следующая:
- Первой подключают нулевую жилу линии к соответствующему выходу светильника.
- Так как управлять освещением теперь можно с пульта, надобность в настенном выключателе отпадает. Но он должен быть постоянно включен, чтобы ток поступал к светильнику. Как вариант, его можно, вообще, убрать со стены, а два контакта соединить внутри коробки и заизолировать.
- Если на стене стояло одноклавишное отключающее устройство, значит, к светильнику будет подходить только одна фазная жила, которую надо подсоединить.
- От двойного выключателя, естественно, выходит два питающих провода. Тогда один подключают к люстре, а другой просто изолируют. Для безопасности ненужную вторую жилу лучше дополнительно отключить и заизолировать внутри коробки настенного выключателя.
Подключая такой прибор, главное, не перепутать фазу и ноль. Электронные схемы очень чувствительны и могут перегореть.
Подключение со стационарным пультом
Монтаж стационарного пульта возможен, только если к светильнику подходит три провода. Его монтируют вместо двойного выключателя на стене:
- Отключающее устройство удаляют со стены. Должна остаться коробка с тремя концами провода. Два свободных конца – это фазные жилы, идущие к светильнику от бывших клавиш. Третий конец подводит фазу, питающую через выключатель первые две жилы. На данный момент они все разведены по сторонам.
- Первый выход светильника соединяют на потолке совместно с нулевой и одной бывшей фазной жилой.
- Второй выход светильника подключают к оставшейся второй бывшей фазной жиле.
- Следующие работы предусматривают монтаж стационарного пульта на стену. Но сначала мультиметром находят пару жил из торчащих из коробки проводов, между которыми возникает 220 вольт. Их подсоединяют к клеммам стационарного пульта, обозначенными буквами «N» и «L».
- Оставшийся третий свободный конец подводят к клемме, обозначенной «OUTPUT».
Вот и все, осталось закрепить устройство на стену и проверить работоспособность.
Соединение-в распредкоробке
На фотоснимке показан способ соединения проводов в распределительной коробке, имеющей соединение проводов:
- с внешним источником электрической энергии;
- с выключателем света;
- с электрическими розетками;
- с освещением люстрой.
Подключение люстры-с заземлением
В схеме рис.2 показан способ подключения светильника с выключателем. Схема представляет такое же подключение,- с использованием заземляющего провода, соединенного с корпусом светильника.

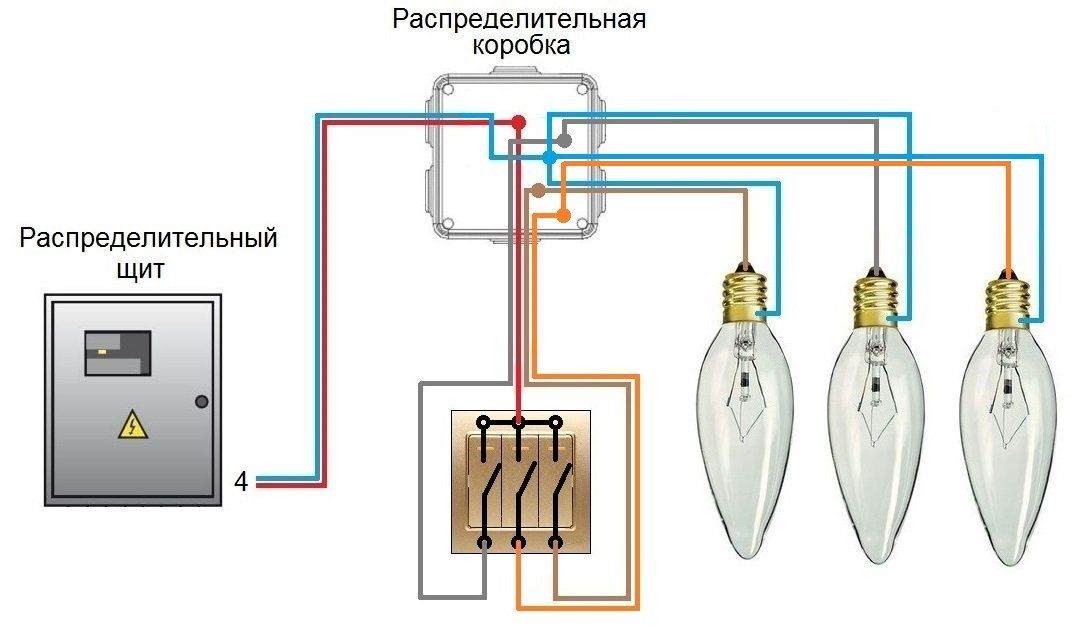

Подключение люстры-с 3 лампами
В схеме рис.3 изображен способ подключения выключателя света на одну клавишу,- с подключением трех ламп либо трех светильников. Подключение светильников либо ламп в электрической цепи — параллельное.
Схема подключения розетки-и выключателя
Схематичное изображение рис.4 подключения выключателя света показывает на очередность соединения проводов, поступающих от:
- электросчетчика;
- двух однополюсных автоматов;
- соединение проводов поступающих от однополюсных автоматов,- в распределительной коробке;
- от распределительной коробки электропроводка соединена с нагрузкой светильника с выключателем, розеткой.
Провод заземления соединен с шиной заземления, от шины заземления заземляющий провод имеет соединение в распределительной коробке и от распределительной коробки заземляющий провод соединен с электрической розеткой и металлическим корпусом светильника.
Правильное подключение выключателя
Электрическая схема рис. 5 наглядно указывает на неправильное подключение выключателя света с электрической лампой.
На первый взгляд это как бы незаметно. Учитывать здесь необходимо следующее, что выключатели света имеют последовательное соединение только на фазном проводе.
Выключатели света бывают как для подключения с наружным монтажом — накладные выключатели, так и для подключения с внутренним монтажом — внутренние выключатели, устанавливаемые в коробке стены.
Необходимо так же учитывать, что каждый тип выключателя имеет свое назначение, если допустим Вы проводите освещение в гаражном неотапливаемом помещении в зимнее время,- приобретать такой выключатель света нужно предварительно проконсультировавшись с продавцом — консультантом.
В продаже так же имеются выключатели света с подсветкой, — исполнение такого типа выключателей удобно тем, что в ночное время суток легко обнаружить клавишу выключателя, имеющую подсветку в виде диодной лампочки, имеющей такое же последовательное соединение как и сам выключатель.
Комментариев к статье: 2
04.07.2014 в 01:33
04.07.2014 в 11:44
Здравствуйте Александр. Для подключения люстры из девяти ламп у Вас выведен кабель в потолке из трех проводов. От девяти электрических патронов люстры выведены 18 концов проводов. Вам необходимо, чтобы при переключениях — горела одна лампа и восемь ламп в люстре. При правильной схеме, нейтраль нулевой провод от распределительной коробки соединяется с девятью проводами патронов люстры. От выключателя, через распределительную коробку один провод соединяется со вторым контактом одной лампы. Второй провод от выключателя через распределительную коробку соединяется со вторыми контактами восьми ламп люстры. Соединение проводов и диагностика люстры на сопротивление, проводится пассивным способом при выключенных автоматах защитного отключения. То есть перед подключением схемы квартиры к внешнему источнику переменного напряжения, — проверяются все выполненные электрические соединения проводов: с двух клавишным выключателем; с люстрой из девяти ламп, — на сопротивление. В Вашем примере, для подключения люстры через двух клавишный выключатель, соединения выполнены неправильно: либо в соединениях проводов с люстрой; либо в соединениях проводов в распределительной коробке. Диагностика во избежание короткого замыкания при отключенных автоматах проводится следующим образом: Включается одна клавиша выключателя, два щупа прибора Омметр, Мультиметр соединяются с проводами, поступающими на люстру. Сопротивление допустим одной лампы в люстре будет составлять 37 Ом, сопротивление при включении второй клавиши выключателя соответственно будет в восемь раз больше. Электрику, полагаю, что не составит труда выполнить такие соединения. Сложного здесь ничего нет.
Comments are closed.
Подробности Опубликовано: 09 Декабрь 2014 Просмотров: 13981
Виды
Выключатели разделяют по способу крепления на стену:
Выключатели для скрытой проводки вставляются в заранее сделанное в стене углубление с пластиковым или металлическим подрозетником цилиндрической формы.
Выключатели для скрытой проводки
Накладные выключатели для открытой проводки используются в деревянных щитовых сооружениях. В этих случаях провода часто крепят на поверхности стены или укладывают в специальные пластиковые кабель-каналы.
Схема установки выключателя открытой проводки
Разделяют изделия по конструкции клемм для крепления концов проводки:
- Винтовые клеммы зажимают зачищенный конец провода между двумя пластинами. Как недостаток такой конструкции можно отметить незначительный нагрев контактов при зажиме латунными пластинами алюминиевого провода. Разница металлов в контакте создает сопротивление, при прохождении тока клеммы нагреваются. По этой причине винты надо периодически подтягивать для обеспечения более надежного контакта. Если проводка в помещении сделана медными проводами, такой проблемы не будет.
- Клеммы с зажимной пружиной не требуют профилактического завинчивания винтов. Мощная пружина постоянно давит на латунную пластину, прижимающую зачищенный конец провода. Таким образом постоянно поддерживается качественный контакт.
- Выключатели делятся по количеству кнопок: однокнопочные, двухкнопочные и даже трехкнопочные. Одной кнопкой включают источник света с единственной или группой ламп, которые включаются одновременно, к примеру, в туалете или ванной.
Двух- и трехкнопочные могут использоваться для включения света в разных помещениях или одной большой люстры в гостиной.
Почти всегда в зале осветительные конструкции имеют несколько групп ламп, которые можно включать отдельно или все вместе, используя разные кнопки одного выключателя. Здесь перечислены самые простые, часто применяемые в бытовых условиях квартиры и частных домов выключатели света.
Бывают выключатели более сложных и дорогих конструкций:
- Сенсорные (емкостные) срабатывают от легкого прикосновения пальцем;
- С диммером – меняя сопротивление, можно добиться плавного повышения или понижения яркости;
- Акустические выключатели срабатывают на хлопок или голосовую команду;
- С дистанционным управлением имеют несколько функций: включения по группам, изменения яркости и другие.
Принципы их работы и особенности подключения своими руками заслуживают рассмотрения в отдельной теме.

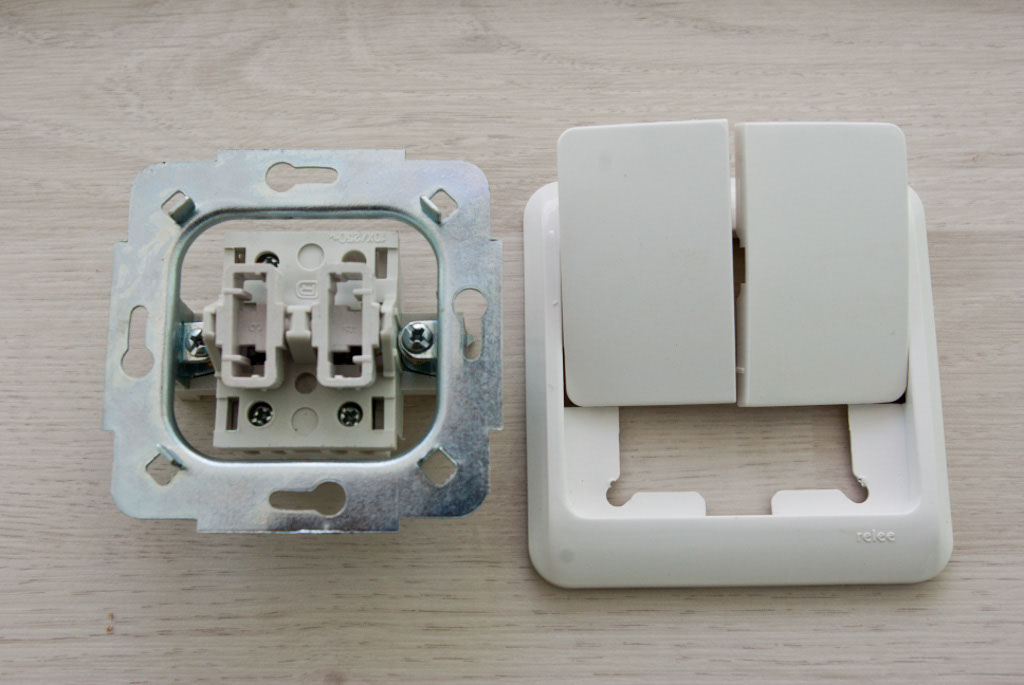

Схемы подключения двухклавишного выключателя
При подключении выключателя помните, что на его вход подается фаза, которая идет от щитка. Это — основное правило. Только так подключение будет правильным. Фазу берут в распределительной коробке, которая обычно находится над выключателем (иногда, при нижней разводке — под ним) в распределительной коробке.
Обратите внимание, что работы проводятся при выключенном напряжении. Если есть автомат, через который запитывается освещение, выключаете его
Если проводка старая, выкручиваете пробки. Перед работой убедитесь что на проводах напряжения нет (прикоснитесь ко всем индикаторной отверткой).

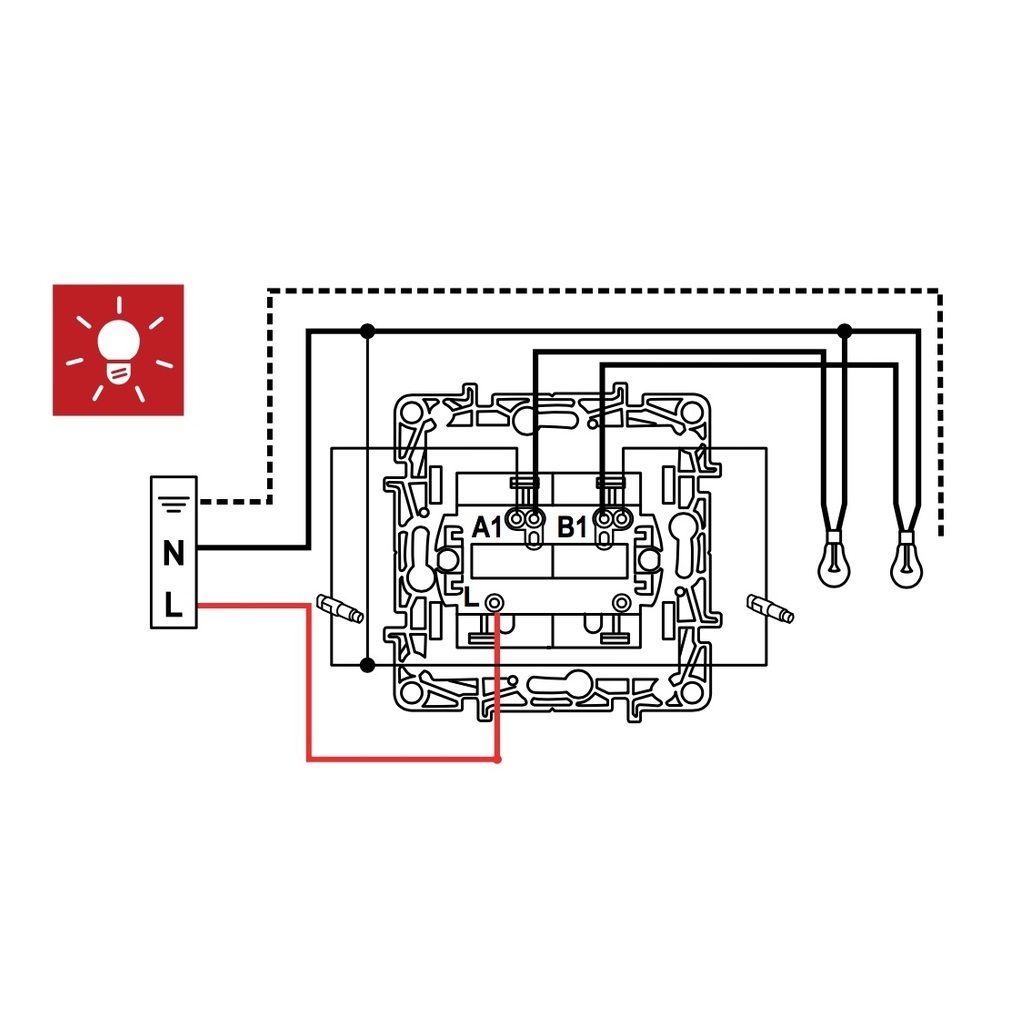

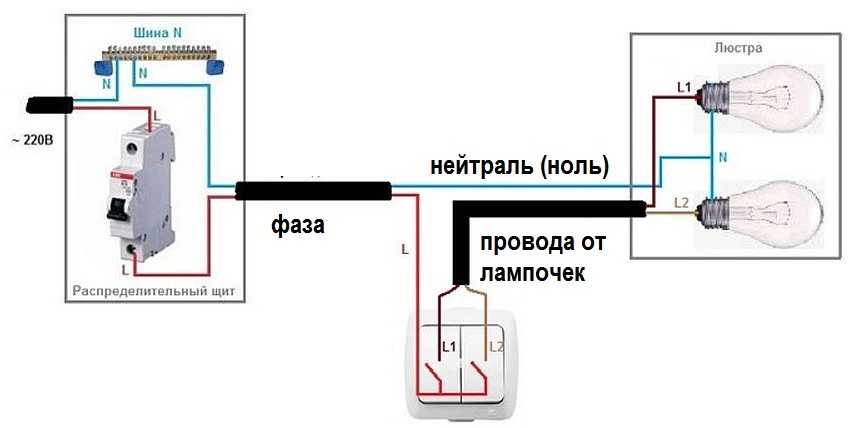

К двум лампочкам
Чаще всего к двухклавишному выключателю подключают две нагрузки — по одной лампочке или по группе ламп. В любом случае схема будет одинаковой.
На вход выключателя заводится фазный провод. Контакт в верхней части выключателя ослабляется (поворачиваете болт на пару оборотов против часовой стрелки), по пластину заводится зачищенный от изоляции провод (зачищать 4-6 мм), крепежный винт затягивается. Закручивая болт, прилагайте солидные усилия. Проверить, нормально ли закреплен провод можно пару раз его хорошо дернув. Если достать его не получилось — все нормально.
Таким же образом подключаются два провода, которые пришил от лампочек/люстры. Контакты, к которым надо подключаться находятся внизу. Принцип тот же — ослабляете винт, вставляете провод, затягиваете, дергаете.
Куда подключать какой провод (на правый или левый контакт) — не важно. От этого зависит только какой клавишей будет включаться какая лампочка
При желании потом их можно поменять местами.
После того, как подключение закончено, устанавливаем клавиши, включаем питание, проверяем работу выключателя. Если все сделано правильно, никаких проблем быть не должно.
Кроме просто выключателей с двумя клавишами есть блоки с розеткой. Подключение двойного выключателя в таком случае не меняется, но на розетку надо завести еще ноль и заземление.
Итак, на блок выключателей подаем фазу, с выхода выключателей фаза уходит на лампочки. К блоку розетки подводим фазу (можно взять со входа в блок выключателя), на второй контакт заводим «ноль» — с соответствующей шины на щитке. Землю подключаем к специальному земляному контакту.
Подключение и монтаж
Работы по подготовке, которые требуется произвести до начала установки одноклавишного выключателя при электрической проводке скрытого типа:
Проштробите стены (то есть, сделайте канавки для укладки электрических проводов).
- Обустройстве отверстия с дальнейшей установкой подрозетников и распределительных коробок.
- Прокладывайте электрические кабели в соответствии со схемой снабжения помещения электрическом.
После того, как все работы по предварительной подготовке окончены, приступит к непосредственному монтажу одноклавишного выключателя. Процесс достаточно простой и при этом не требует от исполнителя особой подготовки в сфере электротехники:
Обесточьте помещение, выключая соответствующий автомат на электрическом щитке (в современных городских многоквартирных домах он обычно размещен на лестничной площадке). Пробником (с неоновой лампочкой или цифровой) обязательно проверьте отсутствие напряжения на проводах (чтобы в полной мере убедиться, что мы отключили требуемый автомат). Освободите провода от изоляционного слоя на длину в 0.9 см (посредством специального устройства или простого канцелярского ножа). Если изготовитель поставляет выключатели в собранном виде, разберите его на 3 составные компонента (то есть клавишу, рамку и главный механизм)
Вставьте зачищенные концы проводов в особые отверстия (если используем изделие с зажимами винтового типа, закрутите винты, соблюдая определенную осторожность, чтобы не срывать резьбу от чрезмерно приложенных усилий). Посредством винтов или даже саморезов прикрепите рабочей механизм до подрозетника
Установите рамку для защиты. Прикрепите к рабочему механизму клавишу для выключателя (как правило, хватает и небольшого нажатия). Выключите автомат подачи напряжения на щитке силового типа и проверьте смонтированное устройство в работе.
Важно! Лишний провод аккуратно укладывайте в подрозетник, не допуская при этом больших перегибов
Схема подключения двухклавишного выключателя
Выбирая схему подключения двухклавишного выключателя, нужно учитывать, что монтаж и крепеж проводов производится с использованием зажимов винтового типа или самозажимных клемм. Первый вариант предполагает укладку оголенного провода между пластинами. При таком способе требуется периодическое подтягивание винта.
Схемы подключения
Выполняя подключение двухклавишного механизма, нужно помнить, что ноль подключается напрямую, а фаза прерывается при прохождении через устройство.
Процесс подключения производится так.
| Изображение | Этапы |
|---|---|
 | Сначала в щитке отключается электропитание, а затем проверяется отсутствие напряжения при помощи индикатора. |
 | В гнездо устанавливается стаканчик, и через него протягиваются провода от монтажной коробок. Оголение жил на 10 мм выполняется при помощи бокорезов. |
 | Провод с фазой подсоединяется к клемме, а остальные проводки в клеммы. Каждый элемент соответствует конкретной клавише. Провод фазы часто имеет белый цвет. |
 | Если нужен определенный порядок включения различных групп освещения, то после проверки, в случае необходимости, провода в клеммах меняются. |
 | Монтируем корпус выключателя и крепим его при помощи шурупов. Затем проверяется расположение уровня конструкции. |
 | Производится установка рамки и клавиш из пластика. |
В завершение подсоединяется источник освещения и тестируется корректность работы выключателя. К монтажной коробке проводится двухжильный провод.
Вариант схемы подключения двухклавишного выключателя на две лампочки
Несложна схема подключения двухклавишного выключателя на две лампочки. Она включает такие этапы:
обесточивание помещения; важно выявить выходящие проводки. Должны присутствовать кабели, отходящие на ноль, заземление и фазу. Чтобы в них лучше разобраться, следует посмотреть в щиток; проводится установка источников света и проведение проводов к выключателю; выключатели считаются навесными, так как крепятся на стены
При этом в стене должно иметься отверстие, куда выводятся провода. Соединение производится с помощью паяльника или методом скрутки
Чтобы в них лучше разобраться, следует посмотреть в щиток; проводится установка источников света и проведение проводов к выключателю; выключатели считаются навесными, так как крепятся на стены. При этом в стене должно иметься отверстие, куда выводятся провода. Соединение производится с помощью паяльника или методом скрутки.
Вариант подсоединения к двум лампочкам
После подведения всех деталей, выключатель фиксируется на поверхность стены. Стоит знать о разных техниках подсоединения проводов в распределительном коробе. Опрессовка актуальна для производственных помещений. Для пайки используется специальное оборудование. К самым простым и надежным способам стоит отнести применение самозажимных соединений. Также стоит иметь представление о способе подсоединения выключателя двухклавишного для скрытой проводки.
Особенности схемы подключения двухклавишного проходного выключателя
Часто применяется подключение проходного выключателя. Подобные устройства применяются для длинных коридоров, больших проходных комнат и лестниц. В просторных помещениях часто сложно подобрать подходящее место для установки включателя, поэтому без проходного устройства обойтись сложно. Розетка монтируется в любом месте, но регулировка должна быть доступной из любых мест. При этом нужно монтировать дополнительные элементы в начале и в конце помещения.
Вариант с дополнительной нагрузкой
Подключение проходного механизма имеет некоторые особенности. Три контакта требуется для грамотного подсоединения. К отдельному контакту подводится фаза, а ноль ведется к светильнику. Два других контакта используются для подсоединения проходных устройств.
Подключение переходного или перекрестного двухклавишного выключателя проще выполнить, если следовать некоторым рекомендациям:
при монтаже проверяйте отдельные кабели; фаза- это один провод, его можно проверить с помощью индикаторной отвертки; перед креплением важно проверить работоспособность конструкции. Вариант применения переходного механизма
Вариант применения переходного механизма
Установка и подключение
Инструмент для монтажа выключателя
Прежде чем приступать непосредственно к установке и подключению, требуется внимательно изучить элементы конструкции и подготовить весь необходимый инструментарий. Для монтажа и подключения потребуется:
- нож;
- зубило;
- бокорезы;
- отвертка-индикатор;
- плоскогубцы;
- прямошлицевая отвертка;
- уровень;
- крестовая отвертка.
Простая схема подключения
Алгоритм подключения устройства:
- Обесточить квартиру, убедиться при помощи индикаторной отвертки, что на выходе отсутствует напряжение.
- Подготовить провода, удалить изоляционный слой и зачистить концы.
- Укоротить три проводка приблизительно до 10 см.
- Используя зубило, в стене сделать канавку небольших размеров, где позднее скроется проводка.
- Подключить провода. Зачищенные концы сжать плоскогубцами, далее скрутить и тщательно изолировать.
- Два конца проводов подвести к осветительному прибору.
- От распределительного щитка протянуть ноль к каждой фазе.
- Надеть коробку таким образом, чтобы общий контакт находился снизу.
Меры предосторожности
Какие меры следует предпринимать, занимаясь установкой света в доме? Работа с цепью напряжения требует трепетного подхода, учитывая правила безопасности.
Во избежание травм/несчастных случаев перед тем, как подключить двухклавишный выключатель, следует правильно отключить подачу тока, проверить наличие напряжения на вводном кабеле.
Правила безопасности:
- Работы по установке розеток/выключателей лучше начинать до дизайнерского ремонта.
- Перед началом монтажа проверить состояние электропроводки.
- Правильно организовать действия в светлое время суток (в темноте тяжелее производить установку).
- Обязательно проверить исправность лампочек, других деталей.
- С помощью индикатора напряжения проверить отключение подачи тока.
Индикатор напряжения для проверки отключения тока
Отключить автоматические или пакетные выключатели на домашнем щитке.
В соответствии с нормами безопасности правильно использовать фазный проводок красного цвета
Нулевой провод – синий.
Все действия проводить с особой осторожностью.
Во избежание удара током особое внимание уделяется помещениям с высоким уровнем влажности. Электроснабжение крыльца, ванны, подвала требует применения усиленной изоляции
Лампочка заменяется при выключенном электричестве.
Используя лестницу, у основания кладут изоляционный коврик. После подключения электрики в доме не должно быть опасных зон. Контакты присоединяются с соблюдением всех технических норм.
Снятие покрытия со стены
Перед установкой выключателя двухклавишного для скрытой проводки необходимо снять покрытие со стены. Этот шаг позволит вам получить доступ к проводам и установить выключатель в нужном месте.
- Подготовьте необходимые инструменты для снятия покрытия со стены: отвертку, пассатижи и шпателль.
- Выключите электроэнергию на розетках в помещении, чтобы избежать риска поражения электрическим током.
- Удалите рамку, которая закрывает покрытие. Для этого аккуратно вставьте отвертку в щель между рамкой и стеной и аккуратно поднимите ее.
- Если рамка плотно прилегает к стене и трудно оторвать, используйте пассатижи для снятия покрытия. Вставьте пассатижи в угол рамки и аккуратно поверните, чтобы оторвать рамку от стены.
- После снятия рамки вам может потребоваться снять панель покрытия. Для этого используйте шпатель, вставив его в угол панели и аккуратно поднимая ее.
- Проверьте наличие проводов и убедитесь, что они безопасно отключены.
Теперь, когда покрытие со стены снято, вы готовы приступить к установке выключателя двухклавишного для скрытой проводки.
Нюансы и схема подключения
При выполнении подключения двойного выключателя, требуется соблюдать ряд простых правил и рекомендации, которые позволят избежать лишней траты сил и финансовых ресурсов.
Среди основных нюансов по установке двойного выключателя можно выделить:
- любые мероприятия, связанные с электричеством, должны выполняться без напряжения. Обязательно необходимо отключить подачу электроэнергии во всём помещении;
- устанавливать необходимый элемент требуется в специализированный короб;
- проводки, которые подключаются к нужному элементу, должны быть обязательно зачищены на 10-20 миллиметров от их конца;
- зафиксировать двухклавишный выключатель можно при помощи металлических лапок. Сжимать лапки требуется до того момента, пока конструкция не будет выглядеть устойчивой;
- после того как все мероприятия по установке выполнены, требуется сделать тестирование в течении некоторого времени. Следить за тем, чтобы проводка не нагревалась, проверить все соединения и так далее.
Существуют и другие нюансы, которые рекомендуется соблюдать, но они относятся к тому, какой выполняется тип работы.
У вас есть опыт подключения двухклавишных выключателей?
Конечно!Пока нет…
На 2 лампочки
Одним из самых популярных и известных подключений является «на 2 лампочки». Они будут независимы друг от друга. От распределительного короба к двойному выключателю подключается фазный проводник.
От места соединения в выключателе, провода тянутся к каждой лампочке независимо друг от друга. Нулевой провод тянется к специальному разъёму от распределительного короба до каждого патронника лампы.
Варианты с лампочками.
На люстру
Существует большое количество светильников в помещении. Некоторые из них предусматривают сразу несколько лампочек внутри. Иногда слишком яркий свет может мешать и его хочется убавить. Поэтому в качестве снижения яркости и экономии электричества. Каждый патронник в люстре должен быть подключён параллельно в сеть.
Подключение люстры.
С розеткой в одном корпусе
Фазный и нейтральные проводники подключаются напрямую. Далее от места соединения фазы провод тянется к металлическому зажиму. В дальнейшем же отличий у данной разновидности практически нет. Можно выполнять процедуру исходя из предыдущих схем.
Вариант с розеткой.
С подсветкой
Наличие подсветки позволяет определить местонахождение выключателя в тёмное время суток. Для того чтобы его сделать, необходимо дополнительно найти переключатели с подсветкой.
Подключение двойного выключателя с подсветкой практически никак не отличается от предыдущих схем. Они идентичны, так как в устройстве появляется всего лишь дополнительное освещение, которое никак не меняет функции элемента освещения.
Выключатель с подсветкой.
Схема подключения
С конструкцией и особенностями двойного выключателя мы разобрались, теперь надо выяснить, как его подключить. Рассмотрим два примера:
- Управление многорожковой люстрой.
- Управление раздельными группами светильников.

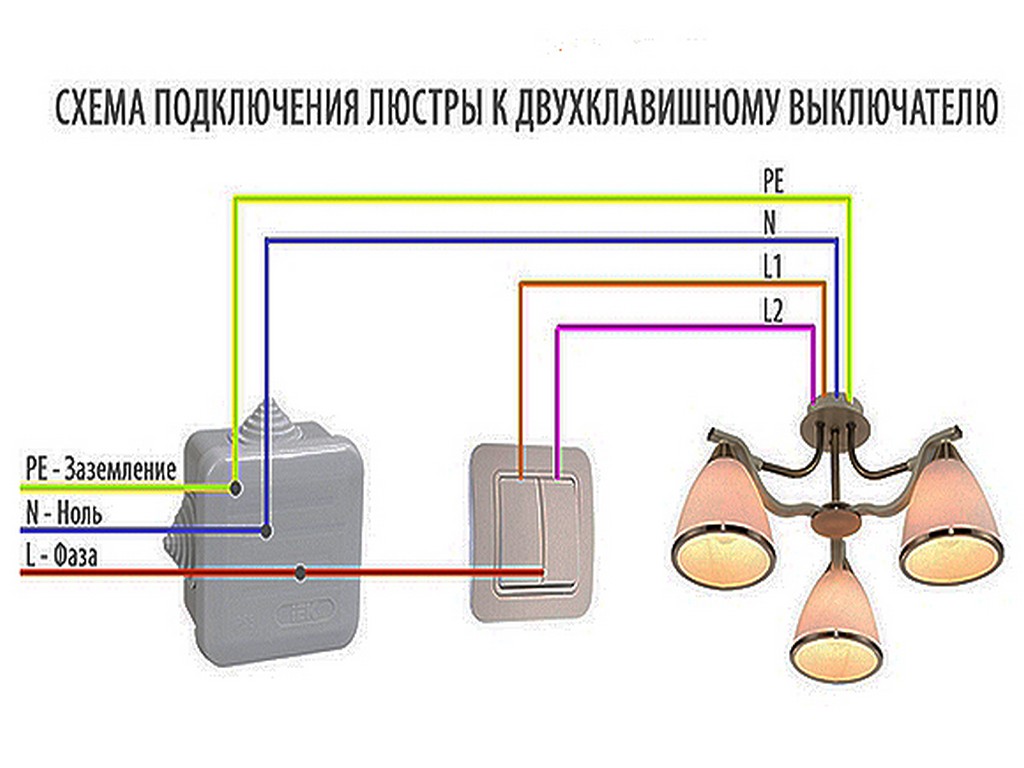

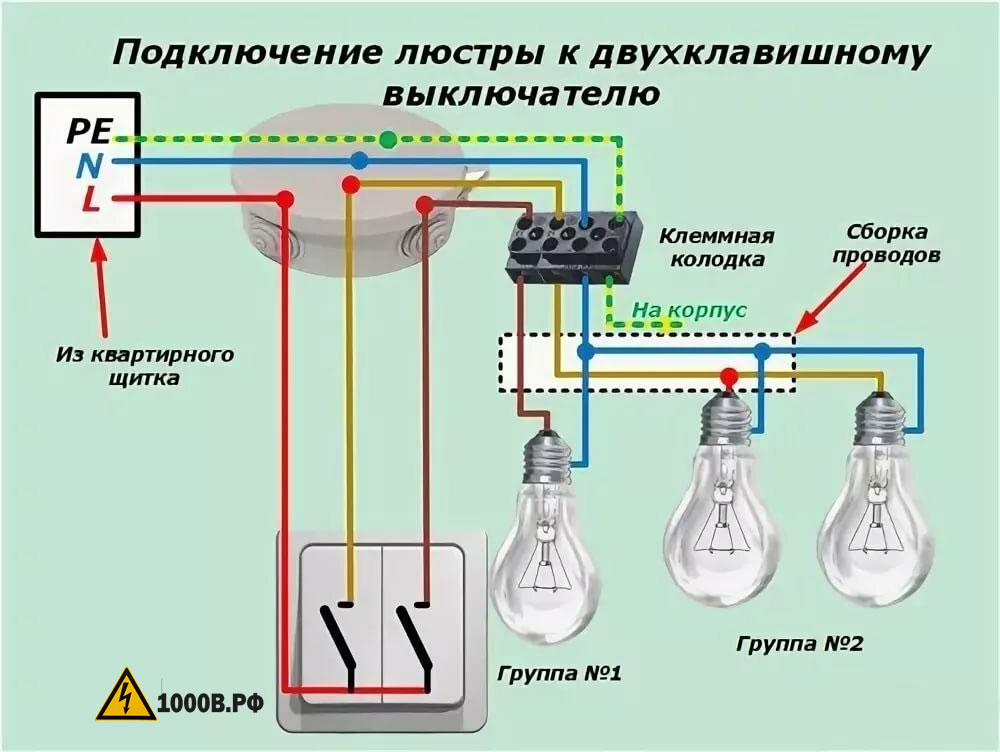

Подключение к люстре с несколькими лампами
Предположим, в нашем распоряжении есть пятирожковая люстра, лампы которой соединены в две группы: по 2 и 3 лампы.
Здесь синий провод является общим для всех ламп, красный питает первую, а желтый – вторую группу. Включая эти группы в той или иной комбинации, можно получить 3 градации яркости:
- Лампы не горят.
- Горят 2 лампы.
- Горят 3 лампы.
- Горят 5 ламп.

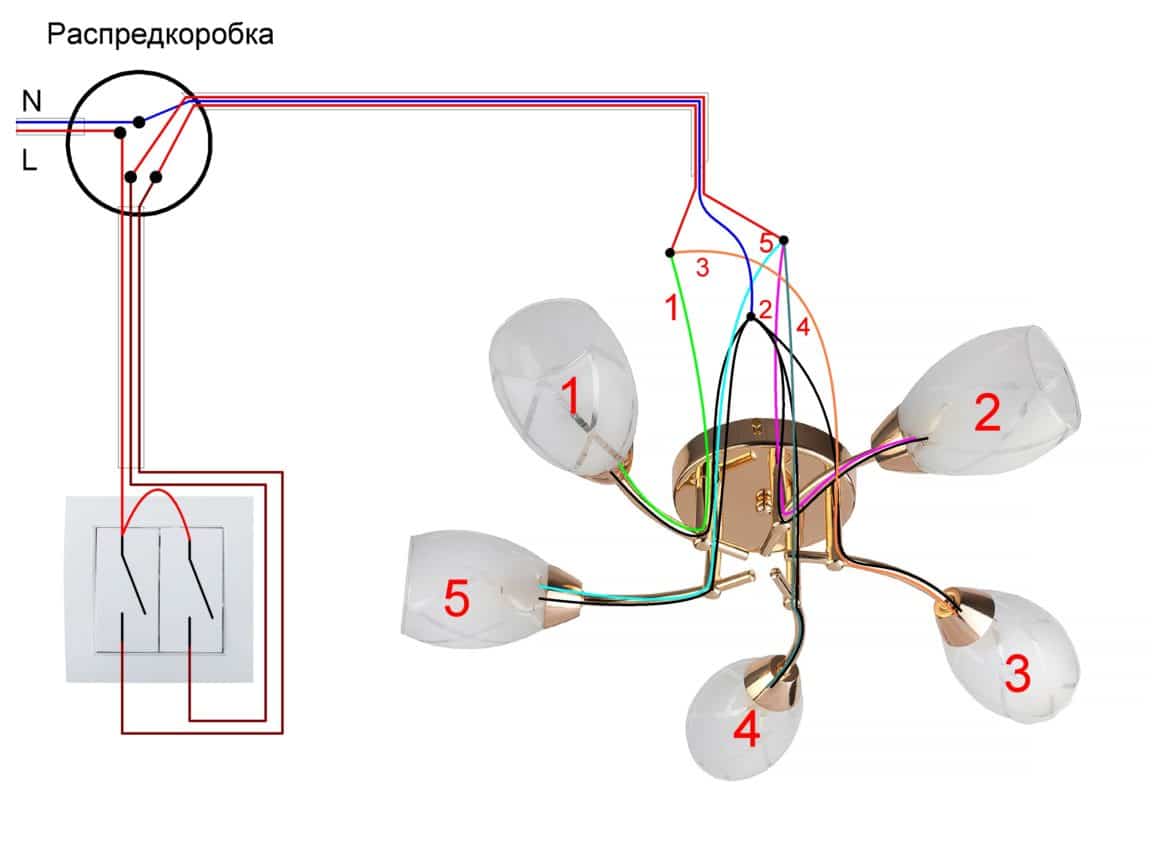

Как реализовать это на практике? Если ты имеешь хотя бы базовые знания электротехники, решение этой задачи для тебя не составит труда. Для начала проясним этот вопрос на бумаге:
Замыкая левую клавишу, ты включаешь группу из двух ламп. Вторая управляет группой из трех ламп. Если включить обе клавиши, будут гореть все рожки
Обрати внимание, что нулевой провод, который я обозначил буквой N (нейтраль), подключается напрямую к лампам, а обе группы ламп подключаются к одной фазе через двойной выключатель. Сделано это в целях безопасности: когда обе клавиши выключены, на люстре нет напряжения
Это позволяет безопасно менять лампочки в светильнике и даже производить его ремонт, не обесточивая всю квартиру.
Теперь решим этот вопрос на практике. Прежде всего от будущего местоположения выключателя до ближайшей распредкоробки, которая есть в каждой комнате, необходимо сделать штрабу для прокладки проводки – глубокую канавку в штукатурке. Если люстра вешается на новое место, то штрабу от коробки нужно провести и к ней. Сделать это можно болгаркой либо простым напильником.
В месте расположения будущего двойного выключателя необходимо при помощи коронки и обычного зубила сделать посадочное место.
В готовые посадочные места установи пластмассовые подрозетники: они обычно крепятся на шурупы через дюбели или просто на цементный раствор.
Установка подрозетника на гипсовый раствор
Теперь в штрабу уложи трехжильный провод, пропущенный через пластиковую трубку подходящего диаметра. Трубка не является обязательным элементом, но она здорово облегчит ремонт, если проводка сгорит. Достаточно будет просто выдернуть сгоревший провод, не разрушая стену, и заправить при помощи проволоки новый.
Вскрой распределительную коробку и с помощью указателя напряжения (индикаторной отвертки) найди ноль и фазу. Теперь пора обесточить квартиру, убедиться при помощи того же указателя, что напряжения нет, и собрать несложную схему:
В первую очередь подключи и установи сам выключатель. На фото ниже хорошо видно, куда подключать провода.
Теперь . Сделать это проще всего при помощи специальных зажимов, хотя можно использовать и обычную скрутку с последующей ее изоляцией.
Осталась распределительная коробка. Сделать нужные соединения (см. схему выше) можно плотной скруткой с последующей пайкой или при помощи специальных зажимов.
Соединение проводов в коробке скруткой, пайкой и при помощи зажимов
Подключение точечных светильников
В последнее время широкое распространение получили подвесные и натяжные потолки, а с ними и точечные светильники.
Поскольку для общего освещения используется большое количество светильников, их нередко разбивают на группы, каждая из которых может включаться отдельно. Это позволяет не только изменять общий уровень освещенности, но и разбить помещение на зоны. Если у тебя в комнате несколько групп светильников, то для их управления удобно использовать все тот же двойной выключатель. Схема их подключения будет такая же, как и у люстры, только вместо рожков в группы собираются точечные светильники.
Как это будет выглядеть на практике? В качестве примера я разбил светильники на группы по размерам и мощности.
Вот ты и познакомился с двойным выключателем. Теперь ты знаешь, как он работает, и при необходимости сможешь его самостоятельно установить и подключить.
Предыдущая
Вопросы экспертуПодключение светодиодной ленты для подсветки лестницы от одного кабеля
Следующая
Вопросы экспертуПодключение проходного выключателя с 2х или 3х мест
Спасибо, помогло!Не помогло
