Душевой трап: элементы, порядок установки своими руками

Сборка сливного трапа

Для установки сливного трапа необходимо сначала монтировать канализационный сток. Он собирается при помощи сантехнической трубы, диаметр которой составляет 40 или 50 мм. Такие трубы, как правило, имеют серый цвет. В комплектации есть сифоны, позволяющие подключать два и более патрубок.

Алгоритм подключения сливного трапа таков:

Сначала производится гидроизоляция пола. Для этого стыки стен, все углы и пол обрабатываются гидроизоляционной мастикой. Подобную процедуру желательно осуществлять после каждого уложенного слоя пирога. Подобный ход поможет исключить возможность проникновения влаги в нижние слои, скопление воды и появления плесени.

Если не покупать готовую систему для установки сливного устройства необходимо будет произвести ряд расчетов. Для этого нужно найти место врезки патрубка в канализационную трубу. От него провести черту к месту установки трапа

Важно сделать так, чтобы описываемое изделие будет находиться на краю кафельной плитки. Лучше сразу приобрести трап, размер которого будет совпадать с размером плитки, используемой для облицовки пола. Тогда описываемый элемент просто заменить один модуль

Если для облицовки пола выбирается прямоугольный кафель или плитка больших размеров, сливное изделие нужно устанавливать на стыке двух или четырех модулей

Тогда описываемый элемент просто заменить один модуль. Если для облицовки пола выбирается прямоугольный кафель или плитка больших размеров, сливное изделие нужно устанавливать на стыке двух или четырех модулей.

У любого сливного элемента есть отвод. Вначале работ он врезается в канализационную трубу. Места соединение сражу же обрабатываются силиконовым герметиком. После этого можно на пол укладывать теплоизоляционный материал. Предварительно в листе пенополистирола вырезаются отверстия, в которые потом встают контуры всех трубопроводов.

Как сделать стяжку с уклоном?

По всему периметру стен крепится демпферная лента. Она сослужит роль деформационных швов тогда, когда стяжка начнет высыхать. Если монтируется многослойный пирог, необходимо выбирать ленту шириной в 15 см, если есть необходимость отказаться от утепления и произвести однослойную стяжку, можно купить ленту шириной в 10 см. Для упрощения процесса лучше приобретать ленту с самоклеющейся основой.

После того как лента будет приклеена, на первый план выйдет заливка бетона. Раствор готовится из песка и цемента. Стяжка укладывается таким образом, чтобы она закрыла весь трап кроме его фланцевой плитки.

Для обеспечения слива стяжку нужно сделать с уклоном. Для того чтобы его сформировать, необходимо взять правило. В случае, если слив находится в центре ванной, все края стяжки нужно приподнять на 5 мм. Как это сделать, наглядно покажет следующее фото.

От правила к трапу устанавливаются деревянные маячки, их ширина у стены больше ширины граней, находящихся у слива. Уклон считается правильным, если наклон осуществляется по схеме один сантиметр на один метр площади пола. Если слив монтируется у стены, наклон осуществляется только по направлению к нему.

Назначение душевого трапа

Существует еще одно название душевого трапа — это сантехнический. Сантехнический, так как его предназначение — это выполнение санитарно-технических функций в собственной квартире, а также в общественных местах: для стоков грязной воды, в бассейнах, гаражах, прачечных, автомойках и так далее. Являясь оборудованием для ванной комнаты или душевой, он отводит в канализационную сеть стоки с поверхности пола. В ванной комнате, если вода перельется через край ванны, нижние этажи не будут затоплены благодаря душевому трапу. Если

Схема душевого трапа с размерами.

Необходимо грамотно произвести монтаж душевого трапа, который вместе со сливной трубой размещается в углублении в полу, и форма которого варьируются от обычного квадратного и треугольного до круглого или лотка. Небольшой, закрытый сверху решеткой, размером от 75-ти до 120-ти см — это и есть трап-лоток. Устройство дополняется специальным сифоном, если хозяева ванной комнаты желают избежать там неприятных запахов. Душевую кабину трап защищает от протеканий, гарантируя герметичное соединение. Не нужно экономить время на поиске качественного душевого трапа, так как правильно подобранный, он принесет чистоту и гигиену в ванную комнату.

Виды: линейные и прочие, особенности

Душевые трапы представлены в продаже широким ассортиментом конструкций. В основном трапы классифицируются в соответствии с типом конструкции, различают:

1) Линейные трапы обладают вытянутой прямоугольной формой и характеризуются высокой пропускной способностью (до 60 литров воды в минуту), поэтому являются оптимальным вариантом для многофункциональных кабин со значительным расходом воды, т.е. для кабин с ливневым или тропическим душем. Конструкции данного типа нередко именуют дренажными каналами или душевыми лотками. Водоприемная часть конструкции выполнена в форме узкого канала, длина которого варьируется в пределах от 30 до 120 см. Подключение трапа к канализации осуществляется по горизонтальной линии и с небольшим уклоном, что делает конструкции оптимальным решением для квартир и в других помещениях с недостатком пространства.

Точечный трап вертикальный McAlpine (MRFGC3SNRV-110) с сухим затвором 150х150 мм d110 мм решетка из нержавеющей стали. Фото Петрович

Монтаж линейных трапов осуществляется вдоль стен, по длине или ширине кабине, возможна установка у входной зоны

Внешний вид конструкций также отличается привлекательностью, трапы органично вписываются в дизайн кабин, узкая декоративная решетка практически не привлекает внимание. Производители предлагают трапы со специальными накладками, облицовку которых возможно выполнить плиткой или мозаикой. Таким образом, для отвода сливной воды остаются узкие щели, их нередко называют невидимками

Таким образом, для отвода сливной воды остаются узкие щели, их нередко называют невидимками.

2) Точечные трапы отличаются компактными размерами, обычно не более 15х15 см. Чаще всего декоративная решетка трапов имеет квадратную форму, но встречаются и другие конфигурации. Наиболее популярны трапы с квадратными и прямоугольными решетками, форма которых соответствует конфигурации плитки, что обеспечивает гармоничное сочетание. Пропускная способность составляет порядка 20-25 литров в минуту, поэтому трапы данного вида устанавливаются в небольших кабинках. Монтаж может осуществляться в любом месте: в углу, под душем, в центре кабины.

3) Пристенные трапы устанавливаются на стыке стены и пола, не нарушая узора на плитке. Они практически не заметны, так как представляют собой небольшую щель. Пропускная способность составляет примерно 40 литров в минуту. Монтаж трапов не требуют обустройства наклона сложной конфигурации. Особенности конструкций позволяют устанавливают трапы либо при обустройстве помещения, либо при капитальном ремонте.

Трапы производятся из нержавеющей стали или пластика, реже используется чугун. Конструкции каждого типа обладают собственными плюсами и минусами. Пластиковые модели дешевле аналогов, поэтому пользуются наибольшим спросом. Им не страшна коррозия, удобны в уходе, легко чистятся, выдерживают значительные нагрузки, обладают стойкостью к воздействию агрессивных сред, долговечны. Сливы из пластика отлично подходят для домашних душевых кабин.

Точечный трап HACO вертикальный 150х150х105 мм слив 110 мм. нержавеющая сталь. Фото Максидом

Стальные трапы предназначены для монтажа в помещениях, к которым предъявляются повышенные требования, жесткие санитарно-гигиенические нормы. Поэтому сливы из стали подходят для кабин в больницах, детских садах. Чугунные трапы устанавливаются на промышленных объектах, в общественных банях и бассейнах, лабораторных помещениях, туалетах. Сливы из чугуна обладают повышенной износостойкостью, прочностью и пропускной способностью, предназначены для эксплуатации в наиболее сложных условиях. Минусом конструкций является значительный вес, который усложняет процесс монтажа.

В соответствии со способом подвода канализации различают вертикальные и горизонтальные трапы. Конструкции первого типа не пользуются высокой популярностью, так как сливное отверстие расположено неудобно и монтаж удается реализовать не всегда. Обычно они устанавливаются в частных домах. Преимуществом является ускоренное отведение воды. В горизонтальных трапах выход к канализационной системе осуществляется сбоку, что облегчает их подключение. Сливы подходят для установки в квартирах многоэтажных домов. Горизонтальные конструкции требуют минимального поднятия пола, что является преимуществом.

По форме различаются точечные трапы, они бывают квадратными, прямоугольными, овальными, круглыми, треугольными.

Высота сливного отверстия варьируется, от 45 до 190 мм. Чем выше трап, тем эффективнее осуществляется отвод воды. Конструкции минимальной высоты подходят для небольших дач и квартир.

Душевой поддон своими руками — его виды

Душевые оборудуют тремя способами:

покупают готовую емкость и устанавливают на ножки или постамент;
на полу изготавливают подиум из бетона со сливом воды, облицовывают керамической или полимерной плиткой, мозаикой;
до начала строительства предусматривают более низкий уровень пола в ванне, чтобы чаша поддона располагалась с ним на одной горизонтальной отметке.

Первые два варианта больше подходят для квартир. Дополнительная заливка пола по всей площади ванны нецелесообразна. Увеличивается нагрузка на перекрытие, на входе в помещение образуется ступень.

При строительстве частных домов можно составить проект, предусматривающий прокладку канализационных труб ниже отметки пола в ванной. Таким образом душевой поддон не будет выступать на поверхность и создавать барьер.

Заводские емкости производят из нержавеющей стали, металла с покрытием, акрила, пенополиуретана, керамики. По индивидуальным заказам изготавливают эксклюзивные изделия из литьевого мрамора, искусственного камня, отличающиеся массивностью.

Готовый поддон из полистирола

Монтаж стандартных поддонов не требует специфических знаний и навыков. Небольшой вес емкостей позволяет установить их самостоятельно или с помощником. Некоторые конструкции просто ставят на пол. Их форма спроектирована так, чтобы сливной трап легко подключался через отводную трубу к канализационному коллектору. Если опоры не предусмотрены, по периметру укладывают кирпич, блоки или камень, используют сварные металлические каркасы. Снаружи облицовывают отделочными материалами или крепят экран.

Главная задача при устройстве любого душевого поддона — правильное подключение к канализации. Сливной трап или сифон должен располагаться в нижней точке емкости. Это обеспечивает свободный сток воды по наклонной плоскости чаши.

Чтобы подключить душевой поддон своими руками к канализационной ветке, создают уклон отводящей трубы не менее 2-3 см на погонный метр. Угол стыка с коллектором не должен превышать 45°. При таких параметрах риск загрязнения твердыми частицами наименьший, а прочистка вручную или с помощью тросика не отличается сложностью.

Если поддон смонтирован на ножках или подставках, а доступ к канализации свободен, сток оборудуют обычным сифоном. Он недорог, но при ремонте требуется разборка устройства. Минимальная высота выпуска — 100 мм. Если чаша монолитная, а проникнуть под нее не представляется возможным, оптимально установить трап.

Виды душевых трапов

Ассортимент строительных магазинов предлагает большой выбор трапов для душа. Они отличаются формой сливной решетки, общей конструкцией и высотой. Рассмотрим основные виды по форме решетки:

Квадратные.
Прямоугольные.
Треугольные.

Решетку изготавливают из высококачественного материала, который противостоит коррозии, поскольку элемент постоянно находиться под воздействием воды разной температуры и химического состава, включая и чистящие вещества.

По конструктивным особенностям выделяют:

Точечные трапы – устанавливаются в центре душевой либо со сдвигом к одной из стен. В таком случае нужно сделать уклон с четырех сторон, чтобы вся жидкость собиралась в одной точке.
Угловой – размещается в одном из углов, а уклон делают в двух плоскостях от стены и от центра.
Пристенный – располагается вдоль одной из стен, а скос пола только к этой стене.
Высоту трапа подбирают с учетом высоты потолков в комнате. Чем больше размер элемента, тем выше нужно поднимать пол для качественного отведения воды, ну а это значит, что срезается высота потолка.

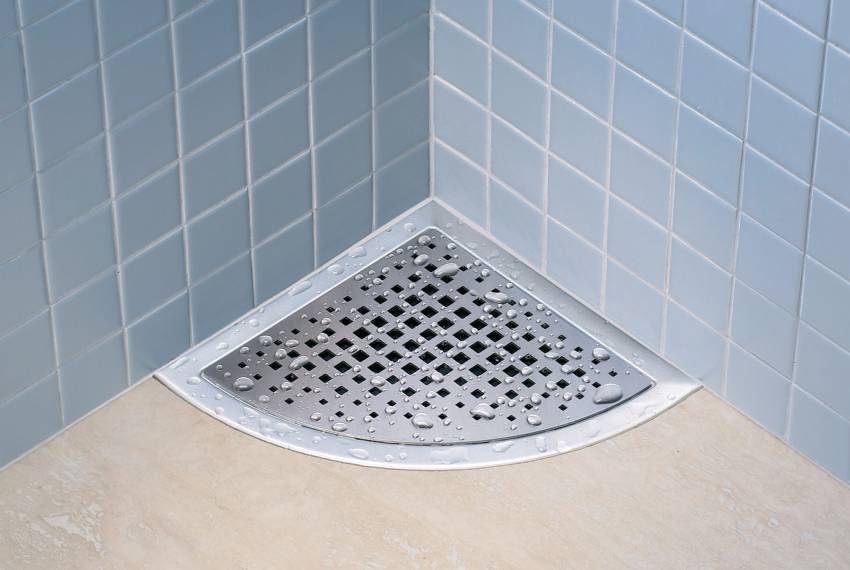

Угловой душевой трап: удобное и эргономичное решение

Разновидности конструкций

Есть различия и в виде водоприемных устройств. Каждый из них имеет рекомендации к использованию. Например, точечные подойдут для использования в домашних условиях, когда планируется сделать достаточно высокий и надежный ограничитель для воды. А вот линейные — когда поддон идет практически вровень со сливом

Точечный

Очень компактный, напоминает по размеру обычный слив в ванной или душевом поддоне. Его можно монтировать в любой точке, но требует многоплоскостного уклона, чтобы вода свободно стекала. Чаще всего устанавливается в середине или там, где можно сделать необходимый угол наклона. Плюсом является то, что он может устанавливаться не только под самим душем, но и в качестве аварийного слива в ванной комнате, чтобы не затопить соседей снизу в случае прорыва трубы.

Пристенный

Считается самым незаметным. Если описывать проще, то это щель между стеной и полом, сам водоотвод скрыт. Щель может по желанию закрываться решеткой. Угол наклона плоскости должен быть ровно в стык для оттока воды.

Линейный

Для монтажа этого варианта требуется уклон в сторону

, где будет установлен пристенный трап. Чаще всего имеет вид лотка, его так и называют душевой лоток. Может иметь вид прямоугольника с отверстиями для слива или быть угловым. Последний устанавливается в угол и требует конического наклона. Требуется установка фальш стены, если нет монолитной.

Проверка комплектации

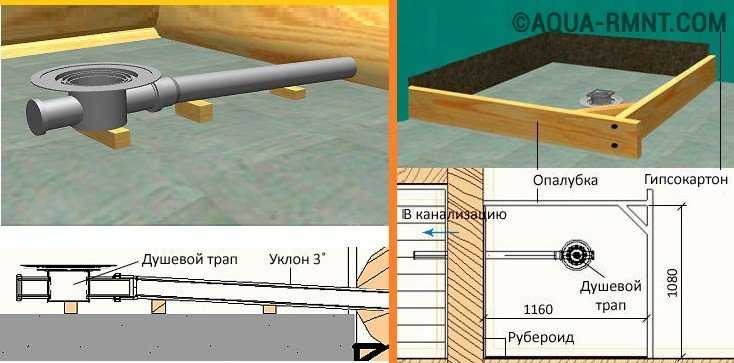

Схема монтажа встроенного трапа.

Практически любой трап для душа состоит из нескольких главных элементов

Поэтому, перед установкой важно проверить их все на наличие и целостность. Есть четыре основных составляющих душевых трапов: корпус (обычно сделан из прочного полипропилена), дизайнерская решетка, пластиковая решетка на случай ремонта и гидрозатвор из полипропилена

Если все эти элементы присутствуют в комплекте и они целы, можете быть спокойны. Ваша душевая кабинка будет надежной и довольно устойчивой к любым химическим составам.

После распаковки и проверки комплекта, пришло время приступить собственно к монтажу трапа для душа. Последовательность установки душевых трапов происходит в несколько этапов. При правильном соблюдении последовательности всех действий монтаж пройдет легко и быстро.

Какой материал трапа выбрать

Для изготовления душевого трапа используются разные материалы. Чаще всего в продаже встречаются пластиковые изделия. Их отличие:

доступная стоимость;
небольшой вес;
стойкость к моющим и дезинфицирующим средствам;
простой уход;
долговечность;
универсальность.

Высота пластикового изделия варьируется от 7,5 до 18 см. Пластик отлично сочетается со многими отделочными материалами.

Устройства с корпусом и крышкой из нержавейки обладают не только стильным внешним видом, но и гигиеничность, поэтому их чаще применяют в помещениях с высокими санитарными требованиями.

Треугольный трап со стальной перфорированной решеткой для стильного интерьера

Стильные трапы из нержавейки линейного типа применяются для обустройства душевых в современном стиле. Они идеально вписываются в стиль минимализм или хай-тек, так как практически незаметны на полу из керамической плитки или керамогранита.

Для общественных помещений душевых и бань, прачечных и профильных лабораторий выбирают чугунные конструкции. Они обладают наибольшей пропускной способностью и справляются с отводом дождевой и хозяйственной воды. Чугун обладает антикоррозийной стойкостью и служит не менее 50 лет.

Таблица. Популярные модели трапов

Иллюстрация	Описание	Средняя стоимость по состоянию на апрель 2021 года, рублей
«BAD415502» от «Tim»	Трап линейного типа с гидрозатвором и перфорированной решеткой. Особенности: нержавеющая сталь; высота регулируется в диапазоне 8,5 – 15,5 см; размер 7 х 55 см.	2600
«BAD011502» от «Tim»	Точечный трап из нержавеющей стали. Особенности: гигиеничный, долговечный, простой в уходе материал; универсальная квадратная форма; современный дизайн; размер 15 х 15 см; высота 6,7 см.	324
Viega 4935.1 557 119	Трап для душа от немецкого производителя. Материал – пластик. Высота регулируется. Особенности: поворотная насадка 10 х 10 см.	3400
Viega 4935.1 557 119	Трап из нержавеющей стали. Особенности: высота 10 см; универсальный белый цвет; размер 15 х 15 см.	300
AlcaPLAST APV31	Трап из полипропилена с крышкой из нержавеющей стали с диаметром подключения 5 см. Общая высота монтажа варьируется от 8,8 до 17,4 см. Особенности: горловина регулируется; совместим с другими моделями гидрозатворов; материал не боится механических, химических, термических воздействий.	1100

Модельный ряд душевых трапов

Если говорить конкретно о душевых трапах, то они отличаются не только диаметром и высотой. Существуют и конструктивные отличия. Сегодня на рынке представлены модели трех типов: линейные, точечные, пристенные.

Выбор трапа обусловлен местом его расположения. Линейные конструкции можно монтировать исключительно в углу или на краю помещения. Пристенные варианты располагаются, соответственно, у стен, а точечные можно установить в любой точке помещения.

Что касается типа затвора, то гидрозатвор предполагает систематическое использование душа. В противном случае, в помещение могут проникать неприятные запахи из канализации. Если конструкция оснащена сухим типом затвора, то про наличие посторонних запахов в помещении беспокоиться не придется.

Это обусловлено специфической конструкцией сухого затвора. Он оснащен несколькими заслонками, которые открываются только в том случае, если в конструкцию попадает вода. Как только вода перестает поступать в трап, заслонки под собственным весом закрываются.

Какой материал трапа выбрать

доступная стоимость;
небольшой вес;
стойкость к моющим и дезинфицирующим средствам;
простой уход;
долговечность;
универсальность.

Треугольный трап со стальной перфорированной решеткой для стильного интерьера

Таблица. Популярные модели трапов

Иллюстрация	Описание	Средняя стоимость по состоянию на апрель 2020 года, рублей
«BAD415502» от «Tim»	Трап линейного типа с гидрозатвором и перфорированной решеткой. Особенности:нержавеющая сталь; высота регулируется в диапазоне 8,5 – 15,5 см; размер 7 х 55 см.	2600
«BAD011502» от «Tim»	Точечный трап из нержавеющей стали. Особенности:гигиеничный, долговечный, простой в уходе материал; универсальная квадратная форма; современный дизайн; размер 15 х 15 см; высота 6,7 см.	324
Viega 4935.1 557 119	Трап для душа от немецкого производителя. Материал – пластик. Высота регулируется. Особенности: поворотная насадка 10 х 10 см.	3400
Viega 4935.1 557 119	Трап из нержавеющей стали. Особенности:высота 10 см; универсальный белый цвет; размер 15 х 15 см.	300
AlcaPLAST APV31	Трап из полипропилена с крышкой из нержавеющей стали с диаметром подключения 5 см. Общая высота монтажа варьируется от 8,8 до 17,4 см. Особенности:горловина регулируется; совместим с другими моделями гидрозатворов; материал не боится механических, химических, термических воздействий.	1100

Трап для душа в полу под плитку: определение и назначение

Трап представляет собой пластиковое, металлопластиковое или металлическое сантехническое устройство, которое предназначено для сбора и отведения сточной воды из душевой комнаты в главный сливной стояк. Он имеет простую удобную конструкцию, которая монтируется под водонепроницаемым полом. Все компоненты изделия выполняются из антикоррозийного материала.

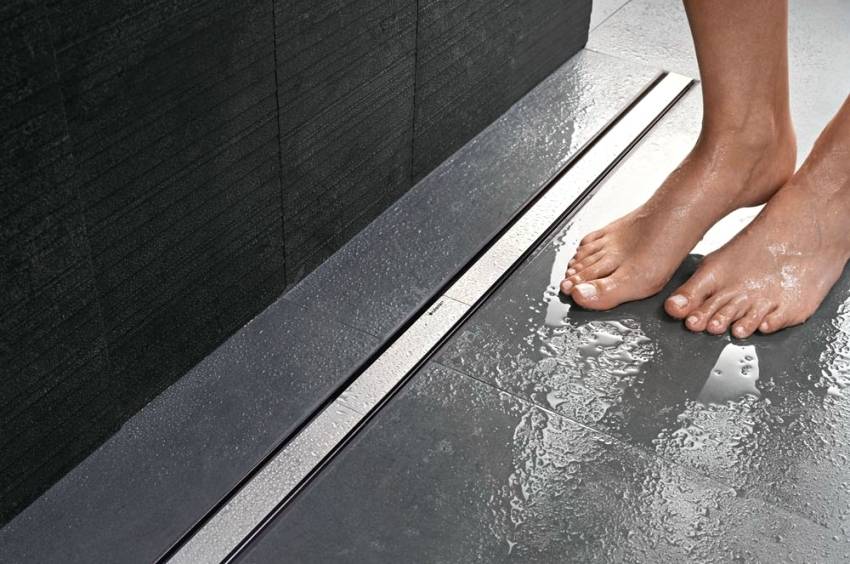

Линейный трап из нержавеющей стали

Помимо основного назначения, трап имеет еще и несколько дополнительных функций:

выполняет фильтрацию сточной воды от крупных загрязнений;
обеспечивает полную герметизацию с напольным покрытием;
защищает от неприятных запахов, исходящих из общей системы канализации.

Внешний вид сантехнического трапа может иметь овальную, прямоугольную, квадратную или круглую форму. По конструктивному исполнению – это пристеночные, линейные или точечные устройства. Пристеночный и линейный сливной трап для пола устанавливают по краям или в углах душевой комнаты, а точечный может быть расположен в любой точке помещения.

Купить трап для душа можно начиная от самой простой модели и заканчивая сложной конструкцией с отсечкой и каскадом обратных мокрых и сухих клапанов. Трап стандартной модели рассчитан на тонну веса и температуру среды до 80°С.

Угловой трап в полу душевой кабины

Чтобы облегчить монтаж устройства, производители стали выпускать конструкции с изменяемой высотой изделия. Оптимальным решением для домашнего душа является пластиковый трап с решеткой из нержавеющей стали, прямым или боковым выпуском, гидрозатвором и сухим затвором.

Верхняя часть сливного трапа для душа состоит из декоративной решетки из нержавеющей стали. Далее следует фильтрующая решетка слива, которая задерживает крупный мусор и защищает помещение от канализационных запахов. Эта решетка фиксируется при помощи герметизирующих фланцев и колец. Далее следует сам слив, состоящий из стакана и основания с отводом, который присоединяется к трубопроводу с помощью муфты. Отвод может быть одиночным и проходным, для нескольких устройств, подключенных к одной трубе.

Достоинства душевых со встроенным сливом

В случае смонтированного слива для душа в полу, душевая кабина может быть любых размеров, и расположена в любом помещении, даже с нестандартной планировкой. Благодаря легкой конструкции слива все монтажные работы можно выполнять самостоятельно.

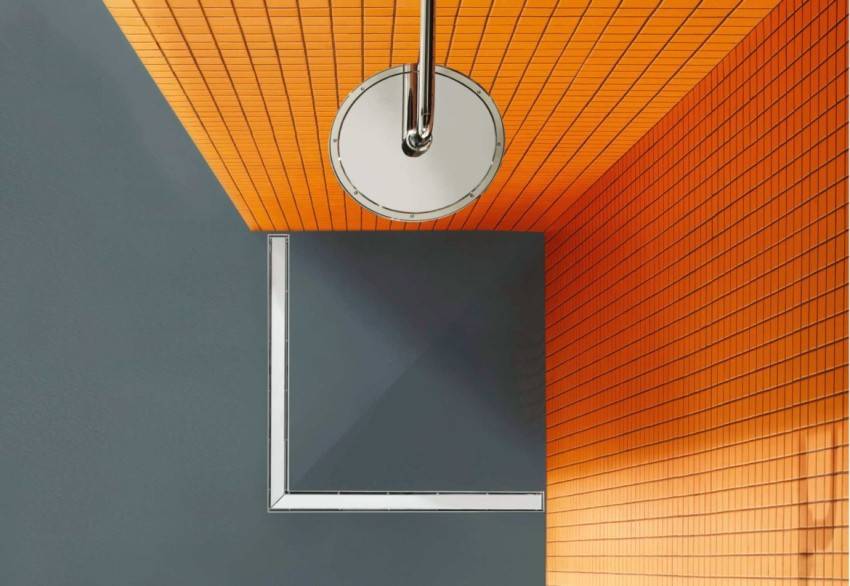

Г-образное расположение двух линейных трапов

Если купить трап под плитку для душевой кабины с сухим затвором, то сразу исключается возможность попадания неприятных запахов из системы канализации в душевую комнату. Простая мобильная конструкция позволяет очищать слив от загрязнения и менять изношенные детали.

Невысокая доступная стоимость изделия позволяет получить полноценную душевую кабину без лишних затрат. Достаточно лишь выложить пол нескользящей керамической плиткой, организовать ограничительные борта и пластиковые двери-купе и правильно подключить все коммуникации.

Монтаж сливного трапа

Чтобы установить конструкцию для слива воды в душевой, необходимо поднять пол и создать в нем уклон в сторону трапа. Во время установки устройство в полу устанавливается таким образом, чтобы над уровнем пола не выступала решетка.

Конструкция пола, в которую будет монтироваться трап, представляет собой многослойную систему:

Первым слоем в пять сантиметров монтируется теплоизоляция из пенополистирола.
Второй слой – это четыре сантиметра черновой бетонной стяжки.
На бетон устанавливается гидроизоляционная мембрана, обеспечивающая полу герметичность.
Четвертый слой делается опять из бетонной стяжки, но уже чистовой. Этот слой в пять сантиметров обеспечивает уклон для стекания воды.
Для обеспечения эстетичного вида ванной комнаты, последним слоем на клеевой раствор укладывается не впитывающая влагу керамическая плитка.

Советы по установке трапа для душа

Перед началом работ следует определиться с расположением сливного устройства. Его удаленность от стены должна быть равна размеру плитки плюс толщина шва.

Сливная конструкция соединяется с канализацией. Соединения промазываются силиконовым герметиком.
На бетонное основание укладывается пенополистирол, поверх которого делается черновая стяжка.
Цементно-песчаный раствор должен полностью заполнить пустоты под фланцем и вокруг корпуса устройства.
Бетонная стяжка выводится под фланец трапа, который должен быть на одном уровне с направляющими.
Наклонный пол следует начинать укладывать от стенок.
Для фланца из металла в форме квадрата вырезается прокладка с внутренним отверстием, равным диаметру фланца. Сам квадрат должен значительно выступать за фланец.
Прокладка прижимается винтами, которыми закреплена ответная часть фланца. Вворачивать винты следует так, чтобы не продавить прокладку.
В гидроизоляции вырезается отверстие под сливное устройство, которое должно с запасом перекрываться прокладкой.
Места соединения пола со стеной гидроизолировать надо особенно тщательно.
В корпус конструкции вставляется сифон с решеткой.
Устанавливаются четыре скошенных под углом направляющих. Их ширина около сифона должна быть равна высоте сифона минус толщина керамической плитки.
Решетка слива прикрывается и на гидроизолированную поверхность укладывается цементно-песчаный раствор, который трамбуется и рейкой равняется по направляющим.
Раствор смачивается, затирается и выравнивается.
Канавки от удаленных направляющих заливаются раствором на цементной основе, а на угловые стыки приклеивается специальная гидроизоляционная лента.
Керамическую плитку следует начинать укладывать от сливного устройства.
Швы между плитками заделываются водостойкой затиркой.

После того как плитка хорошо просохнет, можно начинать пользоваться душем.

На сегодняшний день в продаже появились готовые наборы из перфорированного металлопластика, которые значительно упрощают изготовление сливов под душ.

Работа в усложненных условиях

Как вы теперь понимаете, на деревянный пол подобную конструкцию установить не получится. Сам пол придется полностью разбирать и устанавливать целиком гидроизолированное покрытие. Но если вопрос дизайна помещения стоит критически, то в данном случае нужно просто выбрать плитку в коричневых тонах, чтобы максимально приблизить цвета к дереву.

Другая проблема – малогабаритные квартиры. Именно их пользователи часто хотят установить душ с трапом вместо ванной. Но в таких помещениях уровень канализации часто установлен слишком высоко, что исключает полноценное поднятие уровня пола. В таком случае прибегают к созданию подиума. Под ним будут скрываться все конструкции, а места в санузле он займет немного.

Наглядная видео демонстрация монтажа трапа в углу душевой кабины

Добавить сайт в закладки

Виды
Выбор
Монтаж
Отделка
Ремонт
Установка
Устройство
Чистка

Расположение сливного трапа

Высота пола в душе напрямую зависит как от расположения стока, так и от высоты сифона. При повышении последнего параметра увеличивается уклон сливных труб, а значит, повышается общая пропускная способность всей системы. Так, низкие сифоны позволяют пропускать не более 0,5 литров воды в секунду, тогда как высокие – втрое больше. Для повышения пропускной способности некоторые сливные системы имеют два сифона с двумя каналами.

Еще на стадии проектирования необходимо определить расположение трапа. От этого фактора может зависеть как особенности его конструкции, так и пропускные возможности слива. В свою очередь место размещения душевого трапа часто выбирают исходя из расположения канализационного стояка.

Вариантов размещения подобных водостоков немного:

В центре. При таком расположении уклон к сливной решётке выполняют со всех четырех сторон. Центральное размещение – один из самых популярных вариантов, который допускает установку трапов любой формы.
На краю пола. Это размещение подразумевает небольшой уклон всей поверхности пола в сторону слива. Такой вариант прекрасно сочетается с трапами щелевого типа, которые, кроме высокой пропускной способности, ещё и отлично смотрятся в интерьере.
В углу. При таком расположении устанавливают трап треугольной формы.

Сливной трап щелевого типа оригинально смотрится в интерьере душевой кабины

Какое бы размещение душевого слива вы не выбрали, важно учитывать требуемые уклоны. Лишь в таком случае душ сможет нормально функционировать

И снова гидроизоляция пола и сооружение стяжки

После высыхания стяжки необходимо выполнить гидроизоляцию пола. Поверх бетона сначала для этих целей укладывается мембрана. В ней предварительно делается отверстие для трапа. Поверх мембраны промазывается битумно-полимерная мастика. Обрабатывается не только пол, но и стыки стен, углы и нижняя часть стены (примерно на 15 см). Слой мастики -3 см.

После этого к корпусу конструкции трапа прикручивается сифон с декоративной решеткой. Между ними сразу укладывается резиновое уплотнительное кольцо. После того как гидроизоляционная мастика полностью высохнет, сверху заливается еще один слой стяжки. Он может быть тонким, всего 2-3 см

Для того чтобы тонкая цементная стяжка не потрескалась во время высыхания, важно ее по мере высыхания увлажнять и разравнивать, применяя терку. В это время можно вынимать деревянные направляющие, оставшиеся от них бороздки, закладываются цементным раствором

Если в качестве маячков использовались пластиковые направляющие, их можно не вынимать и оставить в стяжке. После того, как цементное основание высохнет, начинается финишный этап – укладка кафеля.

Устройство сифона и выводящего патрубка

Назначение сифона — препятствовать проникновению неприятных ароматов из канализационных труб в ванную комнату. Эту функцию выполняет гидрозатвор, размещенный внутри сифона. Но если регулярно не пользоваться душем, водосток постепенно пересыхает, и запахи начинают просачиваться.

В этом случае сливную систему надо оснащать не только гидро-, но и «сухим» затвором. Ее надежность многократно повысится, так как в трапе с «сухим» затвором стоят несколько заслонок, перекрывающих водосток под собственным весом. Заслонки открываются потоком сливной воды, а потом снова закрываются.

В нежилых холодных помещениях трапы должны быть оснащены еще и механическим затвором, который не замерзает на морозе и имеет специальное водоотводящее кольцо. Если происходит разрыв гидроизоляции, вода возвращается в сток сквозь отверстия в этом кольце.

Трап необходимо «утопить» в уже имеющийся пол. Если такой возможности нет, то придется пол приподнимать, т.е. строить что-то наподобие подиума

Трапы для душа различаются также по сечению канализационной трубы, к которой они подсоединяются. Он имеет вертикальный или горизонтальный выходной патрубок. Диаметры патрубка и канализационного трубопровода должны соответствовать один другому.

Если вертикальный слив, то в сечении будет 110 мм. Такой вариант подходит для загородных домов и коттеджей, канализация в этом случае присоединяется снизу.

Второй вариант, где соединение с канализационной трубой боковое (горизонтальное), считается более универсальным, а для квартир в многоэтажных домах — единственно возможным. Для бытовых целей в этом случае достаточно диаметра 40-50 мм.
