Душ из поликарбоната

Способы слива воды

Перед началом строительства дачного душа своими руками надо принять решение о стоке использованной воды. Многие дачники даже не озадачиваются этим и льют воду прямо на землю. Это грозит гибелью растительности и превращением участка в болото. Существует несколько основных способов организации отвода грязной воды.

Дренаж

Если на участке еще нет сливной ямы, то для душа необходимо выкопать дренажную яму. Для семьи из трех человек с адекватным водопотреблением достаточно будет ямы 100х100х100 см. Подготовленную яму засыпают крупным щебнем или битым кирпичом. Яму располагают или непосредственно под самим душем или рядом с ним. Это самый распространенный и практичный способ водоотведения.

Поле фильтрации

Вторым способом решения проблемы утилизации воды является поле фильтрации. Есть два типа устройства: открытый и закрытый. Первый представляет собой несколько канавок, разводящих потоки воды равномерно по участку. Второй – это отвод воды по канализационным трубам с отверстиями, которые зарываются в землю под уклоном, чтобы не образовывалось застоя жидкости.

Септик

Сброс воды в септик или сточную яму – вариант самый практичный и долговечный. Если септик правильно рассчитан и установлен, сброс воды из душа не вызовет никаких проблем. Для организации этого вариант придется приложить немало сил, времени и средств .

Технология сооружения летнего душа из поликарбоната

После определения места установки душа садового из поликарбоната и выбора необходимых размеров надо заняться сооружением фундамента и канализационной системы.

1. Для этого на площадке наносят разметку под габариты душа, на которой выкапывают котлован глубиною 30 см.
2. По углам вбивают профильные трубы, чтобы они выступали над поверхностью грунта на 10-20 см.
3. В него засыпают песок слоем15 см, его выравнивают и трамбуют.
4. Укладывают пластиковую трубу с отводом, который своим концом будет торчать вверх прямо посередине или с любого края площадки.
5. Засыпают щебень толщиною 15 см.
6. Устанавливают опалубку по периметру котлована из досок.
7. Заливают бетонный раствор с уклоном в сторону установленного слива. Отверстие установленного отвода обязательно закрывают, например, тряпкой.
8. Через два дня опалубку снимают.

Плитный фундамент под летний душ Источник blog-potolok.ru Канализационную трубу впоследствии можно соединить с канализационной системой дома. Как уже говорилось выше, есть вариант формирования слива в сточную яму. Тогда заливают не плитный фундамент, а ленточный (мелкозаглубленный). А между элементами фундамента выкапывают яму глубиною не меньше 1 м, которую засыпают щебнем. Поверх фундамента укладывают деревянную решетку, она будет выполнять функции пола душа.

Сборка каркаса

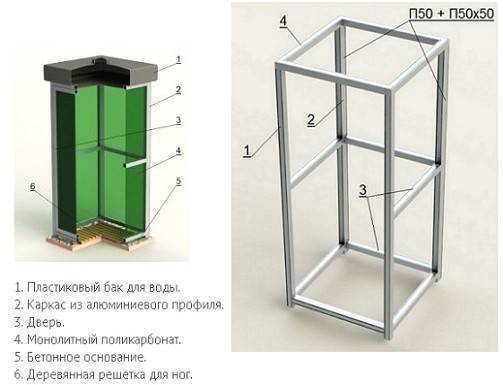

Как было сказано выше, каркас можно изготовить из профильной трубы или деревянных реек. Так как в сооружении фундамента нами уже используются профильные трубы, то и сама каркасная конструкция будет металлической. Для этого к трубам, установленным по периметру, фундамента крепятся те же трубы того же сечения. Способ крепления – электросварка.

Затем собирают нижнюю и верхнюю обвязку. По сути, это горизонтально расположенные элементы, соединяющие собой установленные стойки

Обратите внимание, что ширина поликарбонатного листа стандартная – 2,1 м. И ее достаточно, чтобы закрыть стенку летнего душа. Если сооружение возводится большим, то листы поликарбоната надо стыковать на одном элементе каркаса

Если сооружение возводится большим, то листы поликарбоната надо стыковать на одном элементе каркаса.

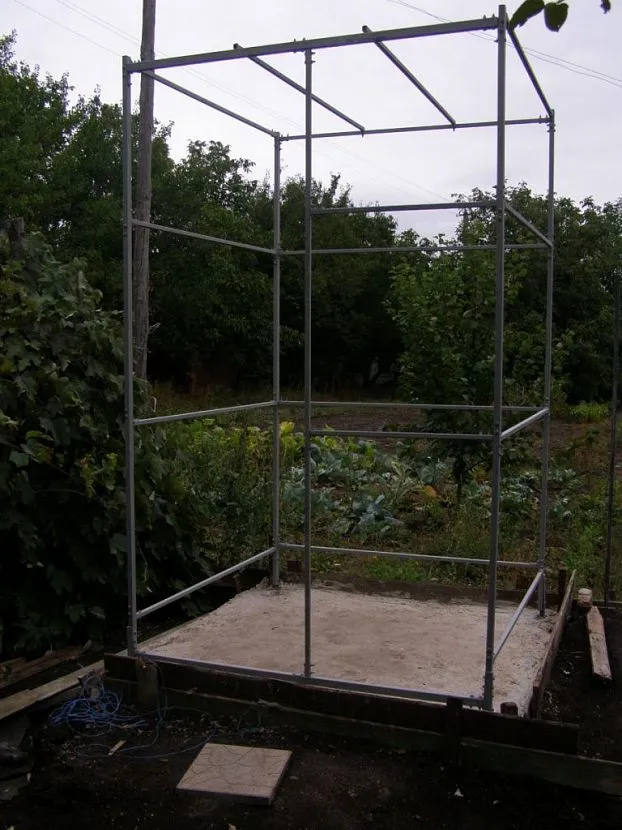

Каркас душа из поликарбоната Источник landshaftdesign.org

Не забываем, что в душевой постройке необходимо учесть входную дверь. Ее придется формировать установленной вертикальной трубой, которую монтируют между элементом верхней и нижней обвязки. Ширина дверного проема – минимум 0,7 м.

Есть еще один момент, который надо учесть в процессе выбора конструкции летнего душа. Будет ли строение с крышей или без нее. Первый вариант затратный, но он дает возможность содержать постройку в чистоте от падающих сверху листьев, пыли и прочего мелкого мусора. Конструкция крыши может быть любой: одно-, двускатной, арочной.

Проекты душей для дачи из поликарбоната

Даже такая простая конструкция как туалет для дачи из поликарбоната требует планирования. Начинается проект с выбора расположения. При определении места душа из поликарбоната учитывают удаленность водозабора и водоотведения.

При проектировании душа не выстраивают сложные цифровые чертежи, достаточно условной схемы или наброска карандашом. На этом этапе обдумывают, какую конструкцию необходимо возвести:

• простой душ;
• душ с раздевалкой;
• душ с туалетом;
• хозблок.

Легкую конструкцию, не требующую монтажа дренажной системы, возводят на земле без подготовки фундамента. Более сложные душевые потребуют возведения канализационного слива и фундамента.

Внимание! Если конструкция требует канализации или септика, следует учитывать местоположение колодца для забора питьевой воды. Расстояние между этими сооружениями не должно быть менее 3 м.. При проектировании душа из поликарбоната для возведения на даче своими руками специалисты рекомендуют соблюдать правила:

При проектировании душа из поликарбоната для возведения на даче своими руками специалисты рекомендуют соблюдать правила:

1. Сооружение размещают на солнечном месте, так как бак для воды нагревается от солнца.
2. Освещение душевой выполняют из влагостойких светильников. При монтаже следует использовать рукав для изоляции проводов под напряжением.
3. При возведении душевой с раздевалкой следует учитывать, что между ними будет разграничение (дверной проем или порог и штора для ванной).
4. Раздевалку оборудуют зеркалом, лавкой и крючками для одежды и полотенец.
5. Высота конструкции от поддона до бака не должна быть менее 2,2 м, так как сверху будет крепиться лейка с краном для подачи воды.

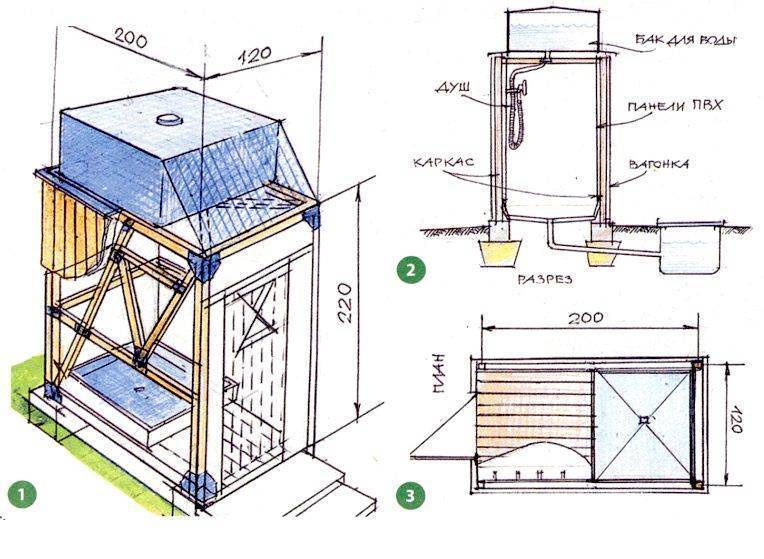

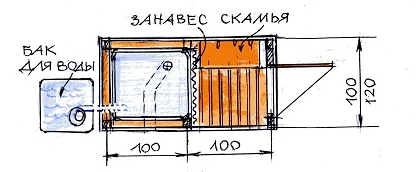

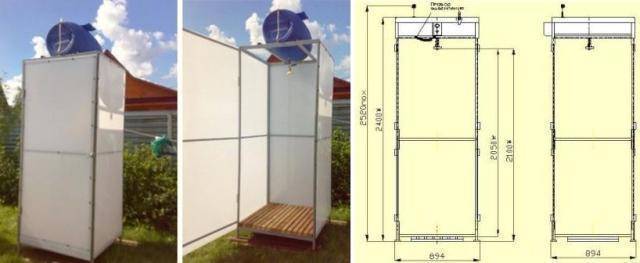

Примеры проектов простого душа для дачи:

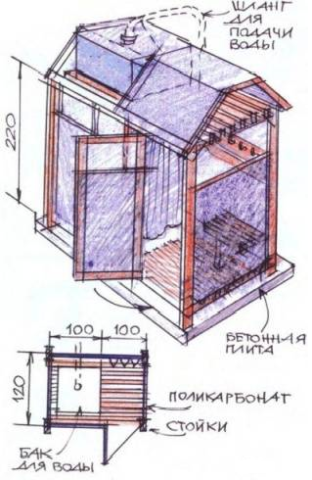

Проекты душа с раздевалкой:

Проект душа для дачи с раздевалкой и подогревом:

Проекты душа для дачи с раздевалкой и туалетом:

Проекты хозблока с душем с раздевалкой, туалетом и кладовой для хранения инструментов:

Конструкция перегородки из поликарбоната

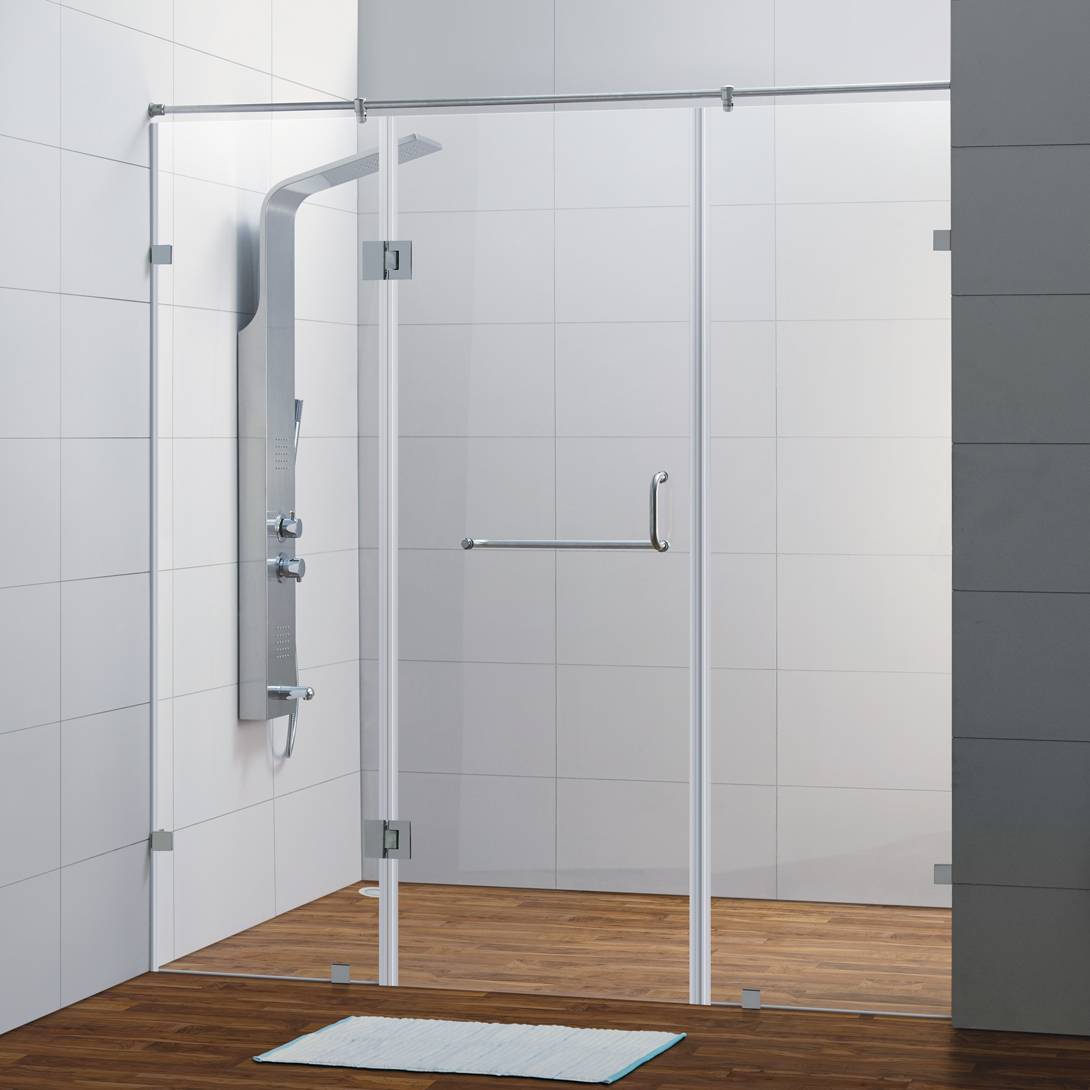

Недолговечные и эстетически непривлекательные шторы уходят в прошлое. В душевых их заменяют стильные и герметичные перегородки из стекла и полимеров.

Особенно популярными становятся конструкции для душевых из поликарбонатных листов. Это недорогой, прочный, влагоустойчивый материал.

Панели для душевых могут быть выполнены из монолитного и сотового поликарбоната. Последний вариант дешевле, легче и лучше сохраняет тепло. А абсолютная прозрачность, характерная для монолита, в душе является скорее недостатком, чем преимуществом, поскольку лишает моющегося человека уединения.

Перегородки для установки в душ из поликарбоната возводят на каркасе из алюминия или усиленного пластика. Но есть варианты, где панели не обрамляют металлопрофилем, а крепят к стенам и между собой особыми фитингами и коннекторами.

Основными преимуществами душевых перегородок из этого материала являются:

• бюджетная цена;
• максимальная устойчивость к воздействию влаги;
• простота монтажа и демонтажа;
• богатая цветовая палитра;
• легкость в уходе за готовым изделием.

Из недостатков можно отметить появление трещинок и сколов при сильном или длительном механическом воздействии. Также недостаточно качественный поликарбонат со временем мутнеет.

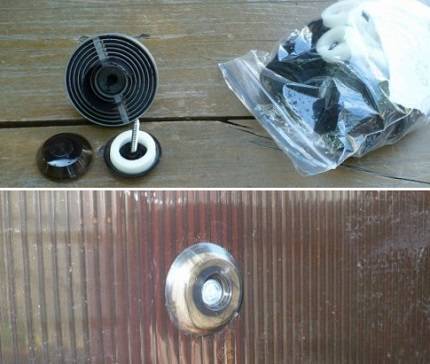

А при монтаже в душевых обязательно требуется использовать термошайбы, поскольку материал склонен расширяться и сужаться при температурных перепадах.

Здесь нужно учитывать только размеры кабинки – минимальные 70х70 см в основании и 185 см в высоту. Меньше делать не стоит – принимать душ будет некомфортно.

Благодаря гибкости поликарбонатных листов даже стационарной конструкции можно придать необычную конфигурацию. Но сейчас большей популярностью пользуются раздвижные перегородочные элементы из поликарбоната. Их оснащают подвижными ламелями, которые скользят по направляющим рельсам с помощью роликовых механизмов.

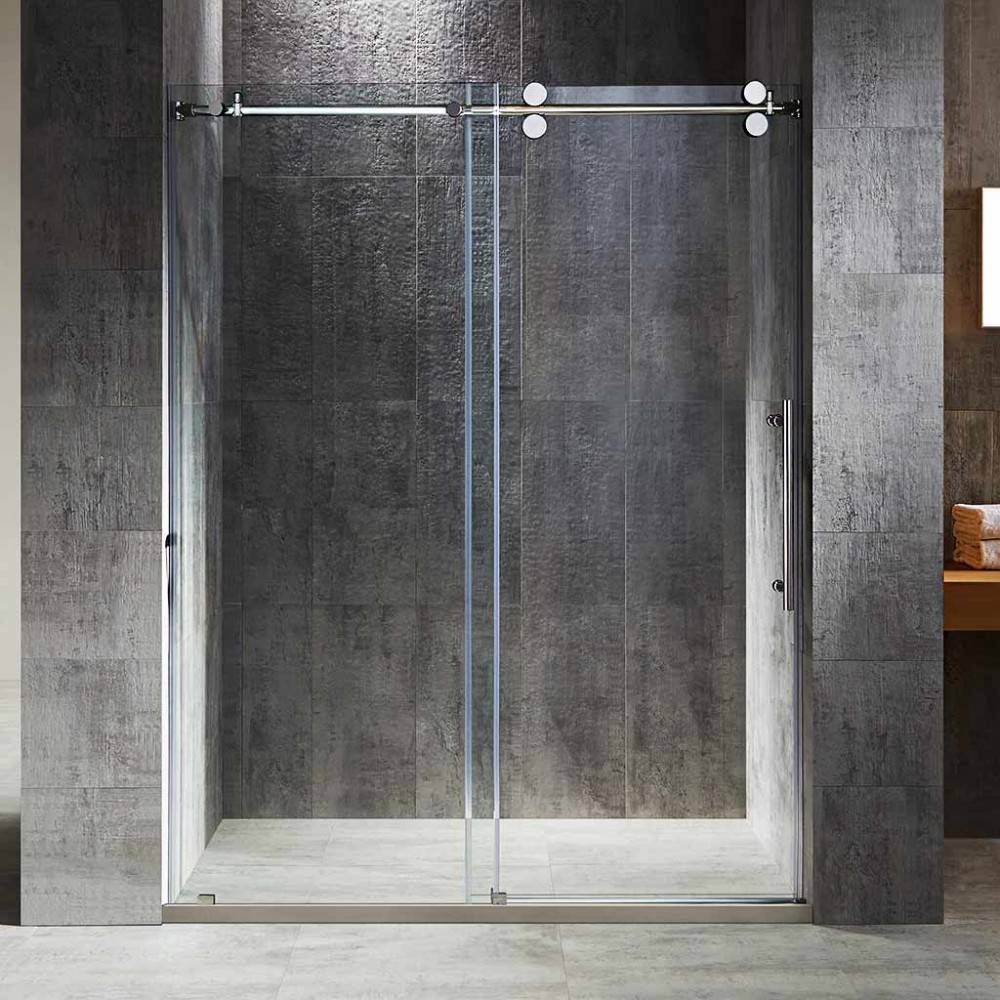

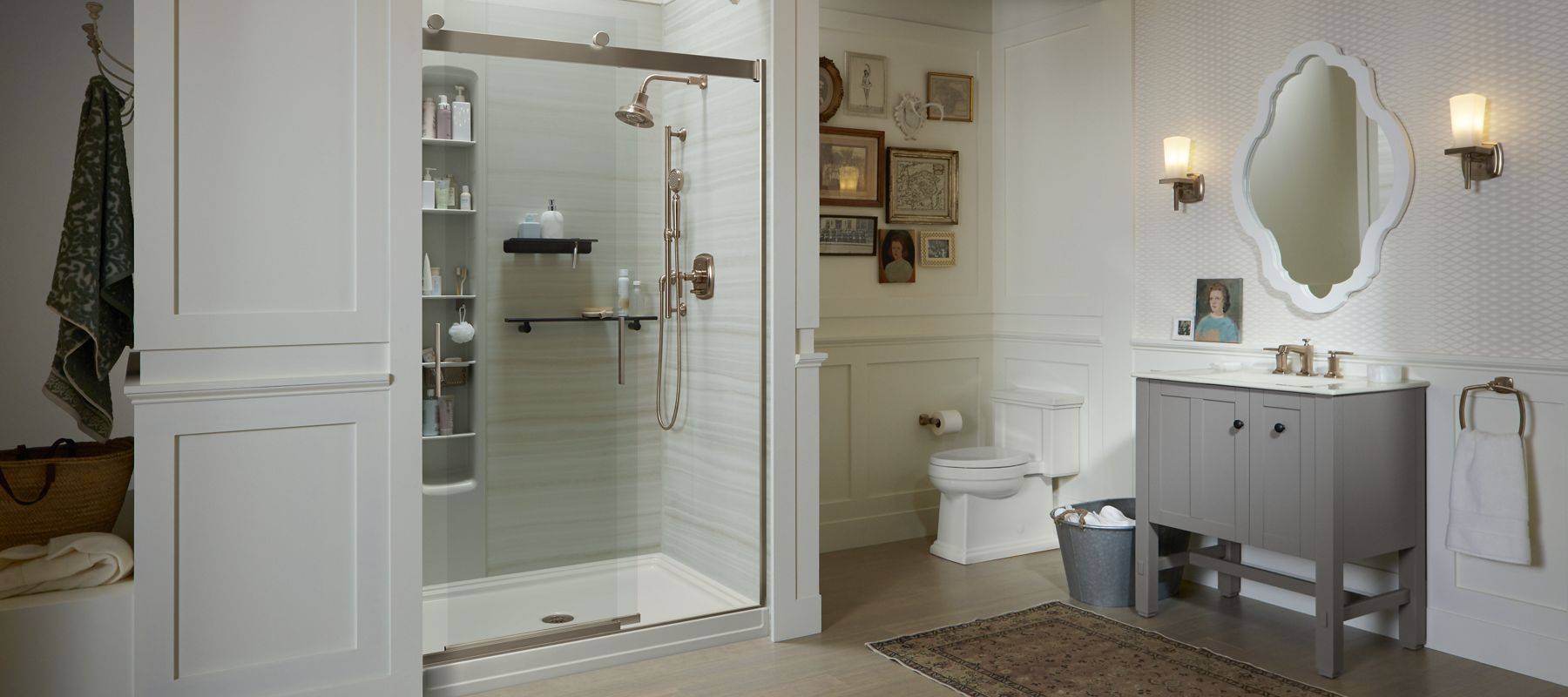

Конструктивно можно изготовить любой тип раздвижных перегородок из этого материала: от «купе» и «гармошки» до радиусной модели и трансформера.

При возведении перегородочной конструкции в душевой требуется учесть максимальные габариты:

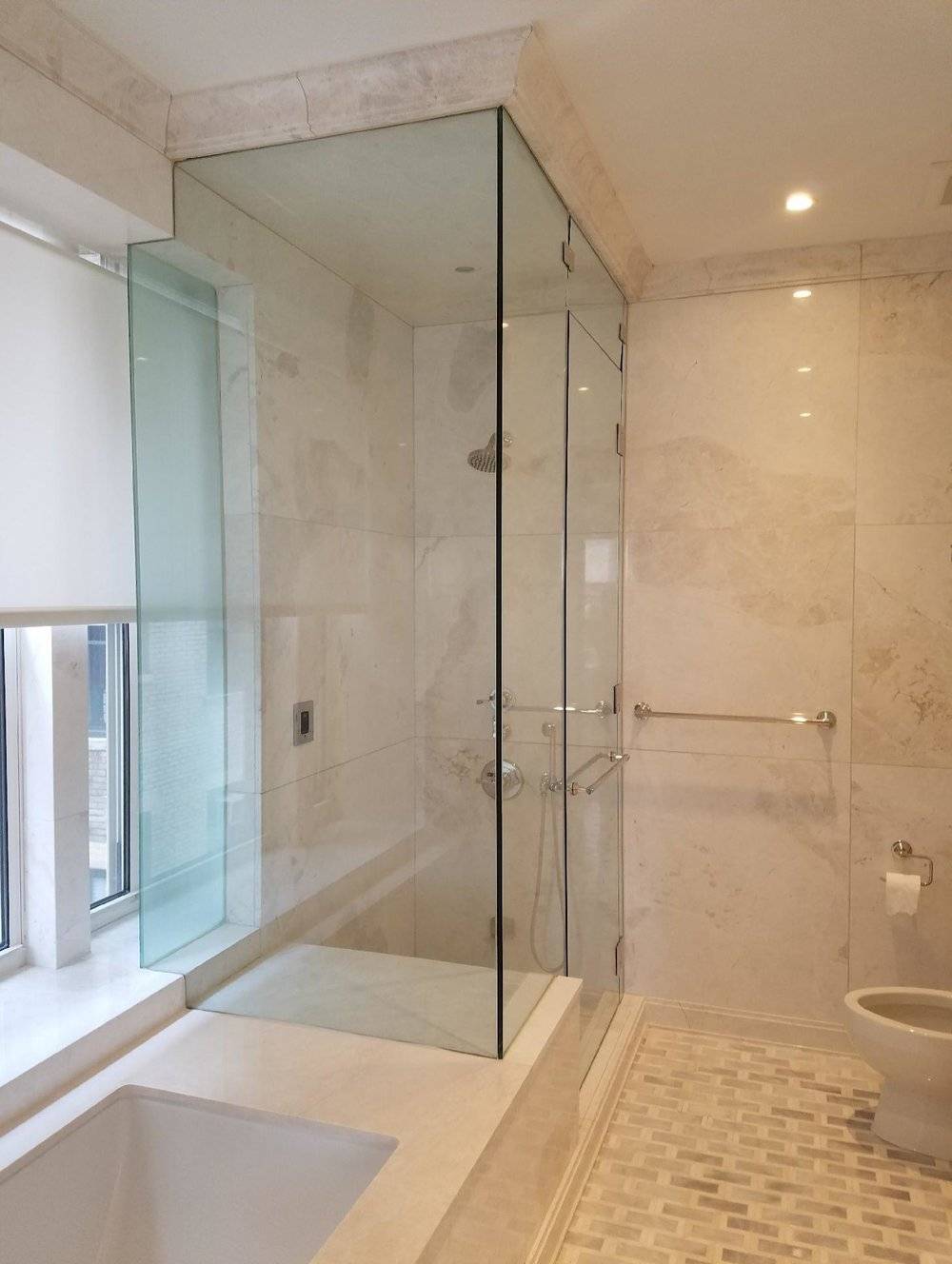

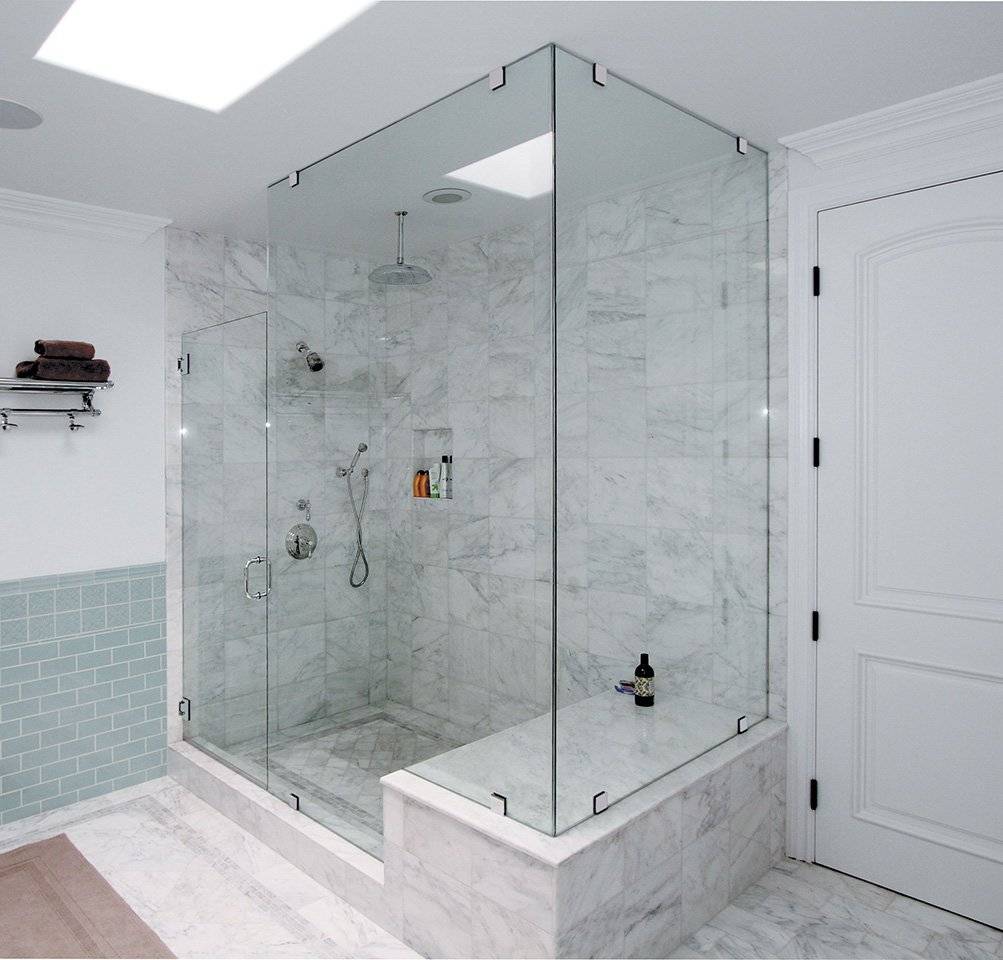

Тип перегородочной конструкции	Наибольшая ширина (см)	Наибольшая высота (в см)
Стационарная	Нет ограничений	600
Раздвижная	«Купе»	600	300
Радиусная	600	300-600
Навесная	600	300

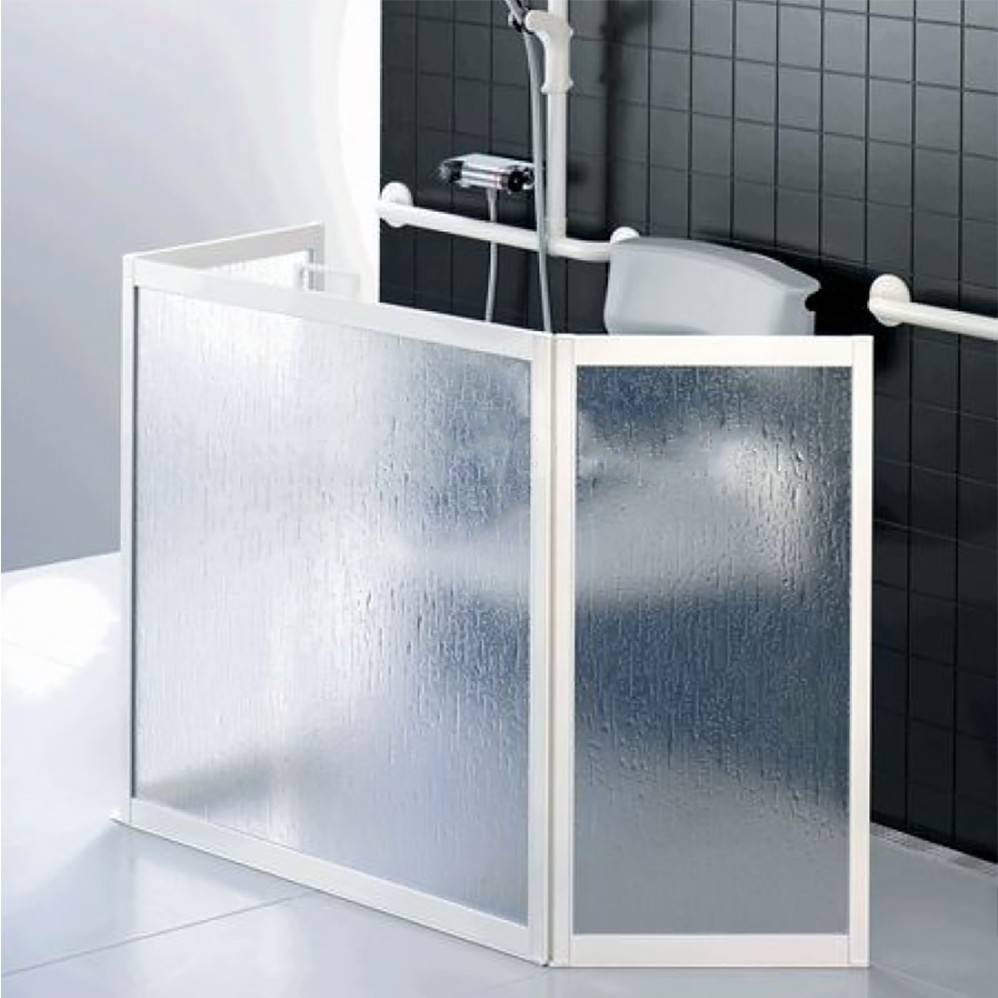

Складывающаяся («гармошка», «книжка»)	400-600	300
Трансформер	600	300-600

Для габаритных перегородок и кабинок подбирают плотный и толстый поликарбонат с минимальным расстоянием между сотами. Можно при желании создать из поликарбоната и мобильную ширму, если размер душевой не позволяет возвести перегородочный элемент стационарного или раздвижного типа.

Особенности поликарбоната

Материал этот – полимер с необычной структурой, листы его делаются из гранул методом экструзии. Именно метод производства делает его термопластичным, легким и одновременно прочным. Этими качествами список достоинств не ограничивается:

• материал очень легкий, весит в шесть раз меньше стекла, поэтому работать с ним просто даже одному мастеру;
• молекулярная структура обеспечивает ударо прочность, устойчивость к сильному ветру;
• листы внутри заполнены воздухом, поэтому обеспечивают эффективную звуко-, а также теплоизоляцию;
• пластины гибкие и пластичные, поэтому из них можно сооружать даже конструкции сложных форм;
• материал долговечный, не портится из-за высоких и низких температур, поэтому душевую из него можно делать и с подогревом, и без него.

Летний душ

Преимущества дачного душа, построенного из листов этого материала, следующие:

• душ, созданный из почти прозрачных пластин, будет отлично нагреваться днем, и в кабинке будет тепло, даже без дополнительного подогрева;
• на стенах не будет плесени, ведь поликарбонат ею не «страдает»;
• за кабинкой очень просто и легко ухаживать, ее не нужно красить, сам материал весьма долговечен;
• каркас душевой можно быстро соорудить, столь же быстро его можно демонтировать, при желании;
• цветовая палитра таких листов очень широкая, а возможности дизайна обеспечены благодаря пластичности, гибкости листов – кабинку можно сделать не только прочной, но и очень красивой, оригинальной.

Что нужно для стройки деревянного душа?

Выбор места для летнего душа рекомендуется выбирать по следующим параметрам:

• ближе к солнцу и дальше от сквозняка на подъеме, чтобы обеспечить хороший отток воды;
• выкопать сливную яму глубиной около полуметра, а ее стенки обложить кирпичом, чтобы вода не вымывала почву вокруг, а шла вертикально в землю;
• над ямой установить щит из досок, которые необходимо скрепить, например, в виде решетки.

Каркас кабинки изготавливается из дерева. В условиях повышенной влажности древесина испытывает гниение, поэтому ее желательно обработать слоем медного купороса.

Для каркаса лучше всего подойдет брус диаметром 100 мм.

Ориентируясь на то, что высота кабинки должна достигать 2,5-3 м, а размер — 100х100 см, чтобы можно было поднять руки и наклониться — просчитывается приблизительное количество материала.

Кроме этого, выделяется полметра для «сухого места», где будут оставляться вещи. В итоге площадь летнего душа составит 150х100 см.

Пошаговая технология возведения

Для начала разметить на земле прямоугольник 170х110 и пробурить по углам его отверстия глубиной 50-60 см и диаметром 90–100 мм:

Прочно установить их в отверстия и залить цементом

Спустя сутки можно прибивать к столбам доски, которые сформируют стены будущего душа, а на них – брусья для крыши

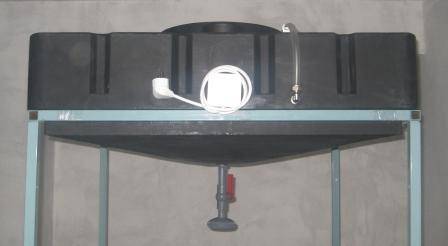

Самое важное в летнем душе – это бак, который нужно крепко закрепить на крыше, например, с помощью канатной веревки. Его размер выбирается в зависимости от потребностей семьи

Наполняется как ведрами, для удобства прибавив к кабине небольшую стремянку, так и через шланг, подключенный к водопроводному крану или насосу в колодце. Если для душа используется бочка, купленная в магазине, в ней, скорее всего, уже есть кран. Если же бочка самодельная – необходимо просверлить отверстие и приделать трубку со смесителем

Вода в баке летнего душа нагревается солнечными лучами. Для лучшего прогрева бочки, можно сконструировать так называемую «теплицу» – небольшой деревянный каркас, обтянутый пленкой. Он защитит емкость от охлаждения ветром, и в результате температура воды в ней будет выше на 5–10°С, чем в баке без защиты. А стенки бочки для лучшего нагревания покрасить в черный цвет. Если планируется принимать летний душ только в жаркие дни, можно повесить на входе только шторку. Но для защиты от сквозняков лучше установить дверь.

Емкость для воды

Самые популярные материалы – пластик, черная и оцинкованная сталь (нержавеющая сталь):

• Бак из черной стали обладает повышенной прочностью, надежный и долговечный, но, к сожалению, подвергается коррозии. Оцинкованная бочка прослужит дольше, но через 5-7 лет тоже начнет ржаветь.
• Самый популярный — пластиковый бак, срок службы которого составляет около 50 лет. Удобны плоские модели, однако, вымыть их изнутри будет проблематично. Размер лейки – важный показатель.
• Слишком большая по размеру — увеличит расход воды. А поскольку за счет большего количества отверстий давление снижается, то емкость поднимается выше.
• Использование лейки небольшого размера даст противоположный результат. Поэтому оптимальный вариант — стандартный размер.

Подача воды и водоотвод

Подачу воды можно организовать различными способами:

• наполнять ведрами;
• организовать водоснабжения с помощью водяного насоса и подключения к системе водоснабжения;
• использовать садовый шланг или стационарный трубопровод.

Монтаж трубопровода производится из металлопластиковых, металлических или пластиковых труб. Главные преимущества:

• быстрый монтаж;
• удобство соединения;
• герметичность системы.

Выбор способа стока зависит напрямую от фундамента, типа грунта и количества людей.

Если пол, бетонированный и грунтовой фундамент, то на этапе заливания фундамента прокладывается сливная пластиковая труба.

Если выбор пал на акриловый поддон, то слив подключается к канализационной системе.

Отделка и освещение

Для наружной отделки летнего душа можно использовать любой материал: влагостойкую фанеру, ДВП, вагонку и т.д. Лучше всего оформить летний душ в стиле соседних помещений — летней кухни, сарая:

• Вокруг летнего душа лучше посадить влаголюбивые растения, они будут впитывать из почвы излишки воды.
• Для внутренней отделки применяются материалы с водозащитными свойствами: крепкая ПВХ-пленка, пластиковые панели, линолеум.
• Если же покрытие будет деревянным, то его следует тщательно обработать олифой, а затем покрасить.
• Освещение в душе можно организовать газонными светильниками на солнечных батареях – самый безопасный вариант.

Установка поддона

Завершающим этапом строительства летнего душа из поликарбоната является установка поддона. Можно для этой цели использовать готовый металлический или пластиковый поддон, а можно воспользоваться хорошо оструганными досками. На таком поддоне стоять босиком будет и полезно и приятно. Еще одним преимуществом поддона из дерева является то, что его можно не крепить на каркасе, а просто положить на землю.

Готовый летний душ выглядит примерно так

На этом строительство летнего душа из поликарбоната можно считать законченным. И если вы уже наполнили бак водой, вам остается только одно – насладиться прохладным душем после плодотворного трудового дня. Удачного вам ремонта и «с легким паром»!

Соотношение цена-качество – основополагающий критерий выбора душевой кабины для дачи. Смело можно утверждать, что летний душ из поликарбоната – лидер среди конкурентов. Обладая необходимой прочностью, материал привлекает приемлемой ценой и прост в обработке.

Мы расскажем, как грамотно соорудить и обустроить дачный душевой бокс. В статье по шагам изложена технология: от планирования конструкции до ввода в эксплуатацию готовой постройки. С учетом наших рекомендаций вы сможете обзавестись удобным, прочным и безотказно действующим пунктом приема гигиенических процедур.

Поликарбонат – синтетический слабогорючий материал, изготовленный из экструдированных полимерных гранул.

Строительная продукция выпускается монолитными или пустотелыми листами различных расцветок.

Благодаря высокой механической прочности в сочетании с минимальным поглощением влаги, пластиковые плиты уверенно вытесняют акрил и стекло, используемые при сооружении теплиц, садовых беседок и других дачных построек

Поликарбонат соответствует большинству требований, предъявляемых к материалу возведения летнего душа:

1. Ударопрочность. Пластиковое полотно выдерживает капризы природы и механические воздействия.
2. Технологичность. Поликарбонат в два раза легче стекла, что упрощает его установку и позволяет использовать для обшивки облегченного каркаса. Дополнительный плюс – гибкость листа и возможность формовки без специального оборудования.
3. Температурная стойкость. Материал сохраняет свои свойства на холоде (до -40°С) и на жаре.
4. Низкая теплопроводность . Воздушные зазоры сотового поликарбоната удерживают тепло в сооружении.

Листы пластика покрыты защитным слоем, блокирующим УФ-лучи – структура полимера остается неизменной и долго сохраняет гибкость. Срок службы постройки при должном уходе – 7-10 лет.

Немаловажное достоинство душа из поликарбоната – невысокая стоимость по сравнению с альтернативными постройками из кирпича, профнастила или дерева

Поликарбонатной обшивке свойственны некоторые недостатки:

• низкая абразивная стойкость – пластиковое покрытие легко поцарапать;
• высокий уровень теплового расширения – при минусовой температуре лист немного уменьшается, и наоборот, увеличивается в жару.

Дефекты от температурной деформации получится снизить, если стыковку полотен выполнять с помощью соединительных профилей и термошайб.

Листы без ультрафиолетовой защиты непригодны для уличных работ – под действием солнечных лучей они быстро портятся, утрачивают гибкость и растрескиваются

Подача воды в летний душ

Все варианты подачи воды можно разделить на три группы:

• с ручным заливом и выдачей;
• механизированные;
• автоматические, на основе электрических систем нагрева, подачи, выдачи и контроля.

Проще некуда

Полностью ручные варианты сейчас используются сравнительно редко. Фактически конструкция представляет собой открытый сверху бак, куда заливается вода из любого источника (колодец, река, озеро, скважина, сборники дождевой воды). Нагрев жидкости осуществляется солнечным теплом, выдача – через простейшие краны или вентили, через шланг с душевой лейкой или без нее.

Важный нюанс: шланг для выдачи воды крепят к поплавку в верхней части бака, как показано на схеме выше. Это сделано для того, чтобы осуществлялся забор теплой, нагретой солнцем воды.

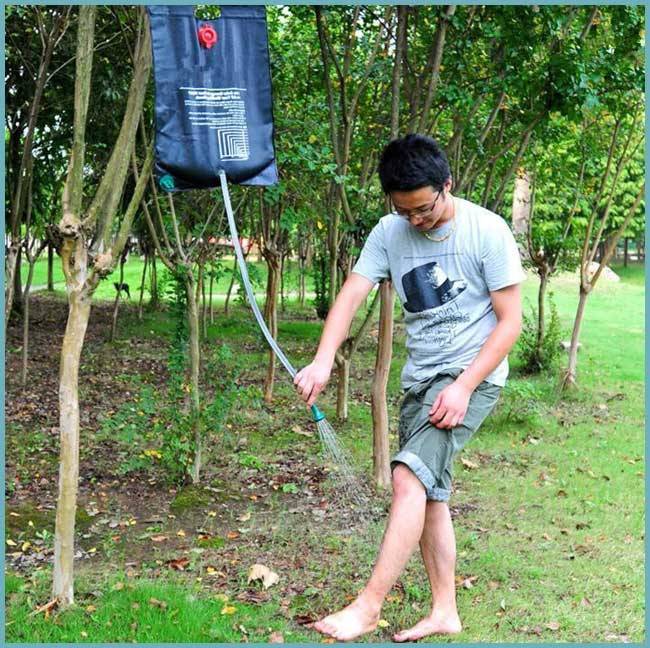

Сюда же можно отнести мобильные «походные» варианты. Фактически это емкость – бутыль, ведро, бак – в которую погружен небольшой насос с шлангом.

Еще более простые варианты, типа подвешенной на дереве или другом высоком предмете емкости с лейкой, мы рассматривать не будем.

Просто, но удобно и не дорого

Гораздо чаще применяются схемы с частичной или полной механизацией подачи воды. Бак в этом случае также может быть открытым, но более удачен закрытый вариант. Вода набирается с помощью шланга (трубы), подключенного к источнику жидкости, и электрического насоса. Возможно подключение к скважине, центральным коммуникациям, водоему любого типа. В последнем случае необходима очистка воды на стадии забора, поскольку в противном случае возможно засорение всей системы. Часто в такой схеме предусмотрен нагрев воды.

Если забор производится из колодца или скважины, желательно монтировать насосное оборудование повышенной мощности и производительности, причем непосредственно в месте забора, а также устанавливать обратные клапаны.

Если в колодце или стволе скважины нет места для установки насоса, можно смонтировать оборудование в точке потребления или рядом с ней.

При этом для сезонного проживания лучше сразу предусмотреть возможность отключения насоса и консервации всей системы подачи воды.

Удобен бак для душа, монтируемый непосредственно на крышу постройки (или вместо крыши – если речь идет об относительно плоских широких моделях).

Для нормальной работы такой конструкции необходимо постоянное подключение к источнику воды и электроэнергии. При этом электричество используется как для закачки жидкости, так и для ее подогрева.

Учитывая, что подача воды в бак автоматизирована, необходимо предотвратить его переполнение. Для этого используются механические или электрические поплавковые клапаны, которые прекращают подачу воды при ее поступлении сверх необходимого уровня.

В продаже имеется ряд готовых решений, включающих все необходимые элементы и нуждающиеся только в подключении к воде и электричеству. При этом достаточно часто сразу имеется и душевая кабина.

Автоматизированные системы с подогревом

Это наиболее сложный и затратный, но и наиболее комфортный способ организовать летний душ для дачи. Правда, в силу достаточной сложности системы для ее монтажа потребуются либо серьезные знания и навыки, либо участие монтажников профессионалов.

Большой популярностью пользуются изделия с нагревом воды за счет солнечного излучения. Ниже приведена схема такого устройства.

Учитывая, что летние дни не всегда радуют достаточной солнечной активностью (это зависит и от региона), удобнее варианты с возможностью нагрева от резервного источника тепла – нагревательного котла.

Полностью схема летнего душа с подогревом может выглядеть так.

Блок управления не обязателен, контроль и регулировку можно производить вручную. Но лучше все-таки не скупиться и установить автоматику, чтобы мыться спокойно, не бегая постоянно проверять уровень нагрева бака и наличие воды в нем.

Как сделать душ на даче из поликарбоната своими руками

Уличный душ проектируют с фасадной стороны здания, вблизи с водозабором и водостоком. Также это значительно упрощает подачу электроэнергии.

Участок под обустройство душа для дачи из поликарбоната должен хорошо прогреваться и не располагаться в тени, это исключит размножение комаров и других насекомых.

Весь процесс монтажа душевой кабины делится на 5 этапов:

1. Возведение фундамента.
2. Монтаж каркаса.
3. Обшивка поликарбонатом.
4. Установка водяного бака.
5. Внутреннее обустройство душевой и раздевалки.

Сооружение располагают на возвышенности для хорошего оттока сточной воды. Душ на даче из поликарбоната своими руками конструируют по размерам:1,2*2*2,5м. Так как душ с раздевалкой, необходимо обустроить фундамент.

Для душа из поликарбоната с раздевалкой выполняют 2 вида основы:

• на сваях;
• дренажную яму.

Для обустройства фундамента на сваях потребуются:

• 4 металлических или асбестовых трубы, диаметром 8-10 см, длиной 2 м;
• бур диаметром 10 см;
• 4 анкерных шпильки;
• щебень;
• раствор бетона.

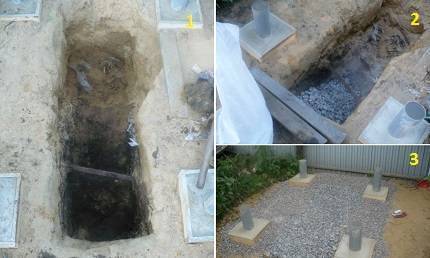

По периметру будущей конструкции буром проделывают ямы, глубиной 1,5 м. Во внутрь ямы подсыпают щебень на высоту не более 5 см. Устанавливают трубы. В них крепят анкерные болты для будущего каркаса. Заливают все пустоты бетонным раствором.

Для возведения дренажной ямы потребуется лопата и щебень. В центре смонтированной конструкции их четырех свай выкапывают яму глубиной 50 см. Пустоту засыпают щебнем разной фракции.

Для деревянного настила потребуется деревянный брус 10*5 м, длиной 7,4 м и доски 4*10 м, длиной 2 м в количестве 12 шт. Распиливают бревно на 4 части: две части длиной 1,2 м, две части длиной 2 м и одну часть 1 м. К сваям анкерными болтами крепят подготовленную основу. В центре каркаса вставляют поперечную балку – это разграничение между душевой и раздевалкой. Поверх возведенной основы крепят доски. Примеряют поддон для душа и выпиливают в основании дыру под него.

Для возведения каркаса потребуется место 5*5 см, длину рассчитывают в соответствии с выбранным проектом. Согласно чертежам брус скрепляют в каркас.

Возводят двускатную крышу из бруса 5*5 см. Делают три лаги. Устанавливают их поверх каркаса. Покрывают листами OSB и накрывают шифером. Крыша готова.

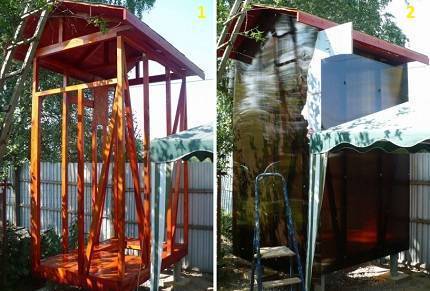

Каркас покрывают влагозащитным средством. Следующим этапом будет облицовка каркаса. При помощи термошайбы и шурупов конструкцию покрывают поликарбонатом.

Листы поликарбоната для душа на даче выкраивают по размеру стен канцелярским ножом. Ячейки покрывного материала должны располагаться вертикально. По периметру сооружения крепят поликарбонат.

По завершению монтажа с поликарбоната снимают защитную пленку. Места стыка обрабатывают герметиком. На торцы крепят заглушки из профиля.

Совет! При возникновении на стене стыков из поликарбоната применяют профиль. Герметичность обеспечивает внутренний силикон.

Следующим этапом будет установка бака для воды. Черный пластиковый или металлический бак устанавливают на крышу.

Душевая для дачи из поликарбоната готова.
