Разновидности и размеры дюбелей для утепления

1 Назначение крепежных дюбелей

Тарельчатые дюбеля очень вытребованы в строительстве, их часто используют для крепления утеплителя к фасаду зданий. Указанные элементы способны одинаково эффективно удерживать как твердые, так и мягкие плиты теплоизоляционного материала на стене, а также обеспечивают надежную фиксацию неплотного и хрупкого покрытия.

Дюбеля прочные и «выносливые», их можно использовать для монтажа утеплителя на поверхности из бетона, кирпича, газобетона, пенобетона или строительного камня. Такая универсальность делает крепежные элементы все популярней среди покупателей.

1.1
Строение и материал производства

1.2
Виды тарельчатых дюбелей

Тарельчатые дюбеля в зависимости от сферы использования бывают нескольких типов, различия между ними состоит в их конструкции.

На современном рынке доступны крепежные элементы следующих видов:

• дюбеля с металлическим сердечником;
• дюбеля с пластиковым стержнем;
• дюбеля с термоголовкой.

Дюбеля с металлическим сердечником используются для крепления слоя утеплителя к бетонной кладке, полнотелому кирпичу, а также при монтаже системы теплоизоляции вентилируемых фасадов (создавая , например).

Металлический стержень способен выдерживать колоссальные нагрузки, благодаря чему такие дюбеля часто применяют при сборке тяжелых конструкций
. Кроме того, такие крепежные элементы незаменимы при работе с пустотелыми и тонкостенными поверхностями.

Дюбеля с пластиковым стержнем – это идеальное средство для крепления термоизоляционного слоя (пенопласта, полиуретана, стекловаты) к пенобетону, бетону, древесине или плитам фундамента. Крепежные элементы с пластиковым сердечником менее выносливы, нежели с металлическим основанием, что объясняет их доступную цену.

Дюбеля с термоголовкой используются для фиксации плиты утеплителя к штукатурному фасаду. Специальный наконечник предотвращает отпотевание анкерной части крепежного элемента через декоративный или армирующий слой поверхности.

Особенности

Тарельчатый дюбель можно визуально разделить на три условные части – шляпку, рядовой зонд стрежня и распорную зону. Отличительной чертой шляпки тарельчатого дюбеля является ширина диаметром от 45 до 100 мм. Это конструктивное решение позволяет надежно фиксировать утеплитель к фасаду здания. Шляпка имеет шероховатую поверхность и снабжена конусообразными технологическими отверстиями для повышения сцепления с утеплителем. Под шляпкой идет рядовая зона стрежня, заканчивающейся распорной зоной, которая отвечает за крепление всей теплоизоляционной системы к фасаду и состоит из нескольких секций. Длина секции зависит от размеров самого тарельчатого дюбеля и составляет в среднем 60 мм. В состав тарельчатого дюбеля также входит распорный гвоздь или шуруп, который фиксирует дюбель за счет расширения распорной зоны.

Конструкция

Высокая сложность утеплителя, а, вернее говоря, комбинации тепло- и гидроизоляционного слоя породила 2 основных вида крепления, которые так и разделяются на группы по назначению.

1. дюбель для фасадной теплоизоляции и утепления стен;
2. крепеж для кровельной теплоизоляции.

Первый имеет всем известный вид: из-за широкого прижимного диска его называют тарельчатым или грибом. Конструкция это может быть цельной – собственно дюбель с головкой, а может быть разборной. Последняя состоит из нескольких элементов:

• гильза с распорной частью. При креплении гладкая нераспорная часть оказывается в толще утеплителя, а распорная – в прочном материале стены или потолка;
• головка в виде прижимного диска – составляет единое целое с дюбелем;
• стержень – при забивании распирает гильзу.

По сути, кроме как большим объемом головки дюбель для утеплителя ничем не отличается от обычного.

Диаметр диска колеблется от 45 до 90 мм. В некоторых случаях на дюбель надевают дополнительный диск – рондоль, диаметром до 140 мм.

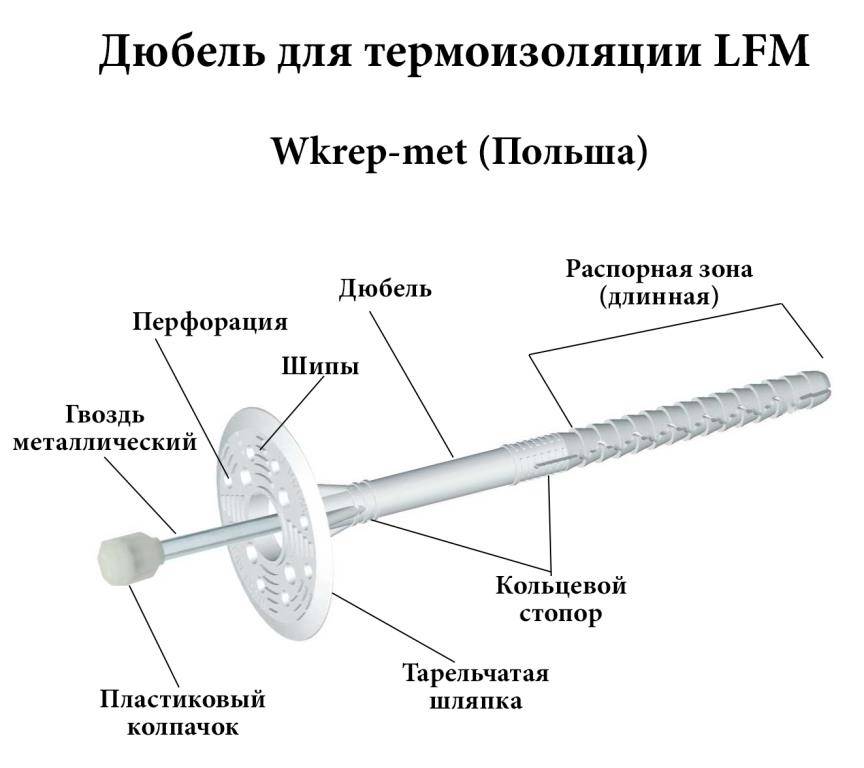

Устройство дюбеля для крепления утеплителя

Преимущества и недостатки

В абсолютном большинстве случаев используется пластиковый крепеж.

• Во-первых, утеплитель – материал легкий и рыхлый, и не создает высокой нагрузки.
• Во-вторых, металлический стержень при повышении прочности соединения, к сожалению, создает собой холодовый мостик. Теплопроводность металла намного ниже пластика и он буквально проводит сквозь теплоизоляцию холод. Чтобы этого избежать, выпускаются стальные гвозди для дюбеля с термоизолированной головкой.

Второй вид дюбеля, для теплоизоляции кровли – телескопический. Представляет собой полый пластмассовый стержень с широким прижимным диском. Монтируется он несколько необычно: устанавливается в тело теплоизолятора, а, вернее говоря, кровельного пирога, а гвоздь или анкер проходит насквозь стержень и погружается в плотный материал – бетон, профнастил.

Факторы подбора

При выборе изделия необходимо обращать внимание на ряд факторов

• Главный из них – достаточная длина. Она складывается из толщины теплоизоляция и других слоев, толщины клеевого состава, величины отклонения стены от вертикали и минимально возможного углубления.
• Нагрузка на вырыв – каким бы легким ни был теплоизолятор, вес у него все же есть, а каждое крепление рассчитано на определенную нагрузку. Учитывать при этом нужно рабочую нагрузку, а не максимальную. Так, максимальная нагрузка для полипропиленового дюбеля составляет 60–150 кг. Однако рабочая может достигать лишь 25%, что приравнивается к 15–37 кг.

Виды и размеры

Конструкция тарельчатого дюбеля предполагает наличие таких элементов, как сердечник, гильза и широкая шляпка. В продаже можно встретить крепление с резьбой. Их можно просто вбивать в поверхность. Для их изготовления могут применять дюбеметалл или пластик. Стоимость таких изделий в 2 раза превышает цену пластиковых элементов. Но при этом они способны выдерживать большую нагрузку. Задействуют их при креплении пустотелых и тонких утеплителей.

Пластиковые элементы могут быть двух видов – полипропиленовые и нейлоновые. Второй вариант можно применять при креплении материала в любую стену – дерево, бетон, газосиликат.

На видео- кровельный тарельчатый дюбель:

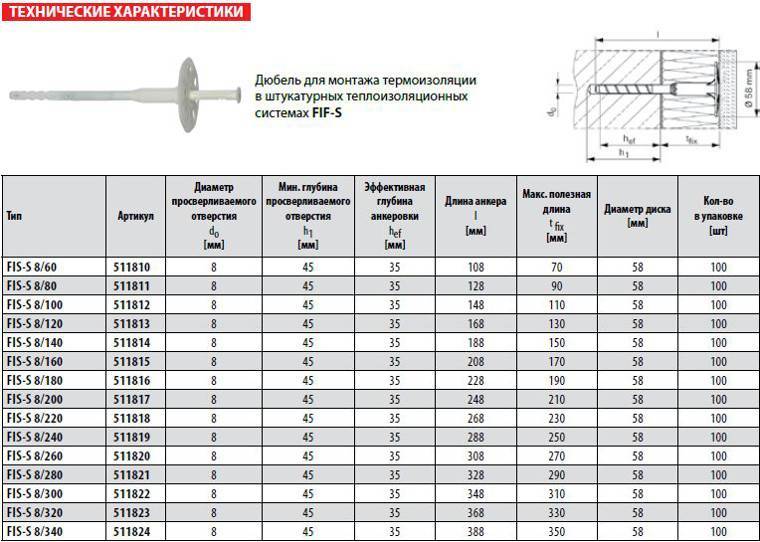

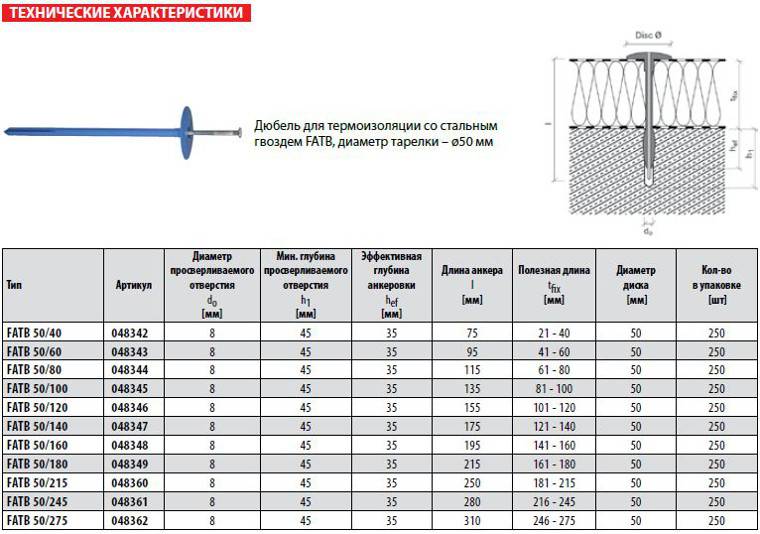

С учетом от толщины теплоизолятор грибки из пластика должны иметь разные размеры. Сегодня изготовители предлагают широкий размерный ряд. Длина изделий может достигать 70-200 мм, хотя могут быть использованы отдельные крепления, длин которых достигает 395 мм. Диаметр дюбеля из пластика составляет 10 мм, но этого достаточно для получения необходимой прочности.

Металлические изделия

Этот вариант тарельчатого гвоздя также имеет определенную популярность среди застройщиков, ведь сталь, которая применяется для изготовления изделия, намного надежнее пластика.

К преимуществам металлических дюбелей можно отнести:

1. Надежность. Несущие способности элементов в 2 раза выше, чем у пластикового крепежа. Металлический дюбель способен выдержать нагрузку в 300 кг. Задействовать тарельчатые элементы можно при монтаж тяжелых теплоизоляторов.
2. Широкий размерный ряд. Стандартными остаются ширина шляпки – 60 мм и диаметр – 10 мм, а вот длина может достигать 90-300мм. Такие размеры позволяют работать с огромным ассортиментом утеплителей. Если вам необходима длина побольше, то сделать такой элемент можно на заказ.
3. Простота применения. Для монтажа утеплителя необходимо вбить дюбель гвоздем. По сравнению с пластиковым вариантом металлический намного прочнее, так что во время удара он не сломается и не погнется. Кроме этого, металлический крепеж отлично распирает дюбель, благодаря чему он надежно крепит теплоизолятор.

На видео- недостатки тарельчатого дюбеля:

Но у металлических дюбелей есть ряд недостатков:

1. Металл отлично проводит холод. Устранить такую проблему можно, если купить не обычный металлический элемент, а крепеж с термоголовкой. Она изготовлена из пластика, надевается на шляпку и защищает металл от влияния холода.
2. И хотя поверхность цинкованная, то со временем коррозия наносит разрушение этому защитному слою, в результате чего на фасаде возникают бурые следы. Чтобы решить эту проблему, необходимо опять обратиться к варианту с термоголовкой. В таких элементах металл сосредоточен далеко от поверхности.
3. Вес металлических дюбелей намного больше, так как у них сердечники из металла. Но особо для фасада нет никакой разницы, хотя перевозка усложняется.

Тип ДС-2

Этот вариант тарельчатого дюбеля был разработан специалистами России.

Он заметно отличается от представленных ранее вариантов по следующим признакам:

1. Диаметр прижимного элемента составляет 60 м. Благодаря этому удается получить надежную фиксацию всех типов утеплителей.
2. Распорный анкерный элемент может иметь длину, 50,80 и 100 мм.
3. Для изготовления гвоздей применяют стеклопластик. Это материал, который имеет высокие показатели прочности и низкую проводимость тепла.

К преимуществам можно отнести:

1. Отсутствует мостик холода, благодаря чему можно не переживать за потери тепловой энергии при низких температурах.
2. Высокая надежность.
3. Широкий размерный ряд. Длина изделия может достигать до 260 мм.

К минусам изделий относят:

1. Перед монтажными работать система собирается из составных элементов, благодаря чему повышается время установки.
2. Если гвоздь сломается, то отыскать ему замену проблематично.
3. Выполнять отверстия нужно конкретно на заданную глубину. Если она будет больше, то закрепить элемент надежно не получиться.

Какие размеры черных саморезов по дереву существуют и как правильно опреедлить какой именно необходим, поможет понять данная статья.

Какие гвозди для пневматического гвоздезабивного пистолета стоит выбрать и использовать, можно узнать из статьи.

Как выглядят строительные гвозди гост 283 75 и где их можно применять, рассказывается в данной статье.

А вот какие саморезы для гипсокартона самые лучшие, можно узнать из данной статьи.

Какие саморезы для кровли из профнастила стоит использовать и как это делать правильно, очень подробно рассказывается в данной статье.

Разновидности крепежа

Форма изделия определяется спецификой закрепляемого материала: легкий и рыхлый теплоизолятор не выдерживает жесткого крепления. Пластмассовый прижимной диск как бы поддерживает утеплитель, а не закрепляют его.

Однако крепеж может отличаться устройством распорной части и материалом изготовления.

По конструкции

Различают 2 основных варианта крепежа.

• Безраспорный – дюбель не комплектуется метизом и не нуждается в нем. Крепеж вставляют в высверленное отверстие сквозь теплоизоляционный материал. В стене или потолке дюбель удерживается за счет конструктивных выступов.
• Распорный – в этом случае наличествует гвоздь или шуруп, который при закручивании или вбивании распирает тело стержня. Последний удерживается в материале стены за счет силы трения.

Распорный вариант чаще используют при креплении в плотный материал – бетон, полнотелый кирпич, а безраспорный годится для ячеистых бетонов.

По материалу

Для изготовления дюбеля используется только пластмасс, шуруп, если он есть, может быть сделан из пластика или из металла.

• Полиамид – или нейлон. Прочный легкий материал, пригодный для монтажа в любую поверхность: кирпич, бетон, дерево, пустотелый кирпич. Максимальная нагрузка может достигать 120 кг, рабочая, соответственно – 30 кг.
• Полипропилен – отличается более высокой прочностью, твердостью, максимальная нагрузка может достигать 150 кг. Рабочая для плотного материала составит около 40 кг.
• Полиамид, армированный стекловолокном – относительно новый материал, по прочности мало уступающий металлу, но не имеющий его недостатка – высокой теплопроводности.

Распорный стержень может быть изготовлен из того же пластика, включая и армированный, а также из металла. Несущая способность последних выше, но теплоизоляцию они несколько нарушают.

Используется:

• оцинкованная сталь – с толщиной цинка не менее 6 мкм;
• нержавеющая сталь – крепеж куда более дорогостоящий, но абсолютно стойкий к коррозии. Применяется в помещениях с высокой влажностью.

Про конструкцию, которую имеют дюбели для крепления утеплителя к стене и другим поверхностям, читайте ниже.

Конструкционное исполнение

Имеется в виду сочетание материалов выполнения. Возможны 3 варианта:

• дюбель и гвоздь выполняются из одного и того же пластика. Комбинировать разные пластики не рекомендуется, поскольку каждый из материалов характеризуется своим коэффициентом теплового расширения;
• пластиковый дюбель и металлический стержень – прочность крепления очевидно выше и достигает 1,9 кН. Однако металл чересчур хорошо проводит тепло, и в теплоизоляционном слое образует собой холодовый мостик;
• пластиковый дюбель-гриб для утеплителя и металлический стержень с термоголовкой – шляпка гвоздя покрывается нейлоновым колпачком. Сам шуруп оказывается внутри тела стержня. В этом случае проблема холодового мостика исчезает.

О том, какие дюбель-грибок для крепления утеплителя имеет размеры, читайте ниже.

О том, какие бывают дюбель-грибы для утеплителя, расскажет этот видеоролик:

Виды и характеристики крепежа

Данная группа разделяется на дюбеля с расширяемой гильзой и телескопические, применяемые совместно с саморезами. Первый тип является самым распространенным, удлиненная зона расклинивания и внутренний стержень в данном случае проходят насквозь плиты, штукатурку (при наличии) и углубляется в стены или потолок на 4,5 см и более. Край распорного стержня у них слегка вдавливается в широкую тарельчатую шляпку, прижимая тем самым прослойку теплоизоляции к рабочей плоскости. Яркий пример – изделия Технониколь – полимерные трубчатые стержни с фланцем с диаметром в 50 мм надежно фиксируются глубоко заходящими саморезами из прочного металла.

По материалу изготовления и конструкции гвоздя выделяют полипропиленовые грибки для крепежа, металлические и с термоголовкой. Первая группа включает в себя дюбеля с широкой перфорированной шляпкой, распираемые пластиковым стержнем, с выдерживаемой несущей нагрузкой не более 380 Н. Они используются для легких типов утеплителя, эксплуатируемого при температуре от -40 °C до +80 к вертикальным поверхностям и фасадам с прочной основой, к их главным преимуществам относят низкую теплопроводность (не более 0,004 Вт/м·°C), хорошую адгезию с бетоном, кирпичом и пеноблоками, коррозийную устойчивость и доступную стоимость. Но для высокоплотных видов или при планировании защиты прослойки изоляции тяжелыми стройматериалами они не подходят.

Грибки, распираемые ударопрочным металлическим гвоздем, при средних размерах 10×100 мм и шляпке со стандартным диаметром в 60 выдерживают нагрузку до 750 Н. Они выбираются при необходимости монтажа к потолку или отделке фасадов тяжелыми плитами каменной ваты. В целом они уступают пластиковым разновидностям в стойкости к коррозии, но при использовании вариантов с хорошим качеством покрытия металла служат достаточно долго. Но из-за отличий в коэффициенте термопроводности с самим утеплителем они образуют мостики холода, что снижает эффективность проведения наружной изоляции, при увеличении числа крепежей этот недостаток проявляется сильнее.

Оптимальные характеристики в плане устойчивости к коррозии, выдерживаемым нагрузкам и исключении теплопотерь наблюдаются у дюбелей с термоголовкой. Стальной стержень в данном случае закрывается пластиком, изделия не подвержены влиянию внешних воздействий. Область применения практически универсальна и включает монтаж любых термоизоляторов к основаниям из обычного и легкого бетона, кирпича, камня и дерева, наклон рабочей поверхности не имеет значения. Единственным недостатком является высокая цена.

Что следует учесть при выборе?

Расход элементов крепления на 1 м2 зависит от типа конструкции, ее высоты и месторасположения. На обычных участках фасада достаточно 4-5 штук, на углах – 6, при утеплении второго этажа зданий – 7, домов выше 20 м – 9. Помимо высоты учитывается толщина и плотность теплоизоляции, ветровые нагрузки и вес будущей отделки. Допустимый максимум составляет 10 дюбелей на 1 м2, нарушать его не рекомендуется из-за риска образования мостиков холода и экономической нецелесообразности.

При подборе варианта для пенополистирола предпочтение отдается разновидностям с шершавой изнутри шляпкой

Обращается внимание на качество антикоррозийной обработки, при риске проникновения осадков внутрь или при изоляции высотных зданий покупаются самые дорогие типы с металлическим распорным элементом и пластиковой термоголовкой. К учитываемым характеристикам помимо выдерживаемой нагрузки, веса и размеров относят температурный диапазон эксплуатации, в северных широтах не советуется использовать изделия для наружного утеплителя с гвоздем из пластика из-за риска их растрескивания

Схема расположения и общее количество продумывается заранее, после выбора термоизоляции и расчета толщины прослойки

Схема расположения и общее количество продумывается заранее, после выбора термоизоляции и расчета толщины прослойки.

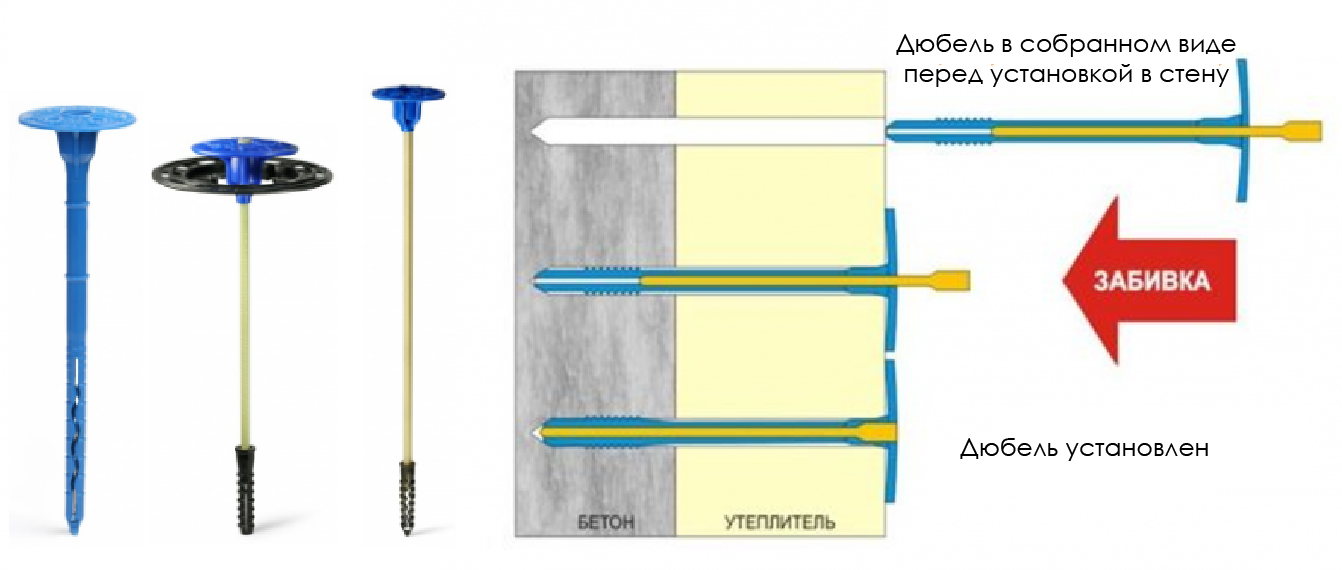

Процесс монтажа утеплителя

Технология крепления утеплителя достаточно проста и может быть выполнена своими руками.

Процесс состоит из следующих этапов:

• Подготовка основания;
• Приклеивание утеплителя на раствор;
• Крепление на тарельчатые дюбели;
• Заделка стыков;
• Крепление паро- и гидроизоляции;
• При необходимости штукатурка с использованием стекловолоконной сетки;
• Финишная облицовка\отделка.

Утепление лоджии: чтобы уменьшить потерю тепла, шляпки заклеиваются отражающим скотчем

Перед утеплением удаляется старая штукатурка, убираются неровности. Вначале нужно приклеить утеплитель на специальную смесь для клейки плит. Если стены достаточно ровные, её можно наносить зубчатым шпателем, но обычно её просто накидывают кучками на поверхность листа.

Чтобы первый ряд не сползал под тяжестью остальных, вниз крепится стартовая планка из профиля или рейки, на которую будет опираться лист.

После того, как раствор высохнет (через 2-3 дня), дополнительно нужно закрепить листы на грибок для утеплителя. Для этого вначале нужно сделать перфоратором отверстия.

Толщина бура должна быть равна толщине ножки грибка. Глубина отверстия должна быть глубже на 5-7 мм, чтобы дюбель забивался плотно вне зависимости от строительной пыли внутри.

Количество точек крепления на лист зависит от их местоположения и высоты стен.

• На обычных участках принято крепить утеплитель на 5 точек в каждом квадратном метре.
• На угловых участках нужно увеличить количество до 6.
• Если высота здания от 8 до 20 метров, то на каждый квадрат потребуется 7 зонтиков.
• Для высоких стен свыше 20 метров в углах нужно фиксировать утеплитель в 9 точках.

Точки фиксации лучше размещать на стыках листов. Это убережет вас от дополнительных «вентиляционных» отверстий, и после монтажа края листов не будут задираться. На фото вы можете посмотреть несколько способов расположения дюбелей.

Схема крепления утеплителя

Если необходимо произвести крепление к металлической поверхности или профнастилу, вначале в тарельчатый элемент вставляется саморез и наконечник шуруповерта. Затем дюбелем продавливается изоляция до основания.

После этого шуруп вкручивают в металл, чтобы шляпка плотно прилегала к утеплителю. Саморез должен входить в основание минимум на 15 мм. Инструкция по креплению показана на схеме.

А – крепление к профнастилу, Б – к бетону

Если вы решили делать вентилируемый фасад, то обязательно нужно закрывать минеральную вату сверху гидро- и пароизоляционной мембраной. Исключение составляют лишь материалы с низкой впитываемостью влаги (пенополистерол, пенополиуретан и др.).

При штукатурке сверху слоем 3-4 мм наносится клеевая смесь, предназначенная для защитного слоя. Слой должен быть равномерным, поэтому наносить его нужно зубчатым шпателем.

В смесь вдавливается армирующая щелочестойкая сетка. Крепить её нужно с нахлестом 10 сантиметров.

Чтобы окончательно выровнять поверхность под фасадную штукатурку, сверху стены обрабатываются еще одним слоем раствора, и выравнивается правилом.

Видео в этой статье показывает процесс монтажа утеплителя на дюбели:

Прочие преимущества и конструкция грибка

Кроме этих достоинств этот тип крепежных деталей для утеплителей способен противостоять коррозии и быть комфортным в процессе монтажа утеплительного материала. Такие крепления не подвержены термическим воздействиям и пожару по причине невозможности возгорания материала.

Применение дюбелей в форме грибков распространяется на утеплители с различной технологией утепления, разной плотностью и структурой.

Более того, в этих несложных по конструкции элементах заложен неплохой потенциал, позволяющий производить крепление утеплителей на поверхностях из разных материалов – древесине, пластике, камне, кирпиче и бетоне.

Устройство этой детали крепежа достаточно простое и состоит из трех компонентов:

• Шляпка широкого диаметра
• Прочный сердечник
• Гильза

Место соединения шляпки с гильзой может иметь различную переходную конфигурацию или непосредственный прямой стык.

Разновидности грибков для крепления утеплителя

Хотя конструкция крепежного грибка достаточно проста, все же есть классификация этих деталей. Они различаются по типу материала, из которого изготовлены, о чем уже упоминалось выше. А также они различаются по способу крепления:

• Грибковые дюбеля с сердечником
• Крепежные грибки с резьбой, которые можно вбить в материал утеплителя или стену

Отличия могут касаться и разновидности материала. Крепежные детали для утеплителей из пластика могут изготавливаться из полипропилена или на основе нейлона.

Современные технологии в области утепления шагнули далеко вперед. Одним из достижений можно считать — пенополиуретановый утеплитель, который не только весьма удобен и легок в монтаже, не требует обрешетки, экономить пространство, но главное отлично держит тепло.

Более экономный вариант и весьма удобный в монтаже – утеплитель для стен пеноплекс, узнайте в этой статье больше о его технических характеристиках, плюсах и минусах. Отлично подходит для утепления балконов и лоджий.

Расчет длины грибка

Качество крепления будет зависеть в полной мере от корректной длины грибка. Расчет этой величины делать совершенно несложно, но даже если нет желания производить подсчеты по формуле, можно направиться более простым путем.

К толщине укрепляемого утеплителя можно прибавить 5 см, рассчитанные на глубину входа в утепляемую поверхность. Еще 1 см можно добавить из расчета на толщину дополнительных изоляторов и покрытий.

Более корректный расчет можно провести по формуле:

S=X1+X2+X3+X4

Символом S здесь обозначена рациональная подсчитываемая длина грибка. Символы X1, X2, X3, X4 обозначают соответственно толщину слоя утеплителя (X1), толщину слоя штукатурки, гидроизолятора или клеевой основы (X2), глубину входа в утепляемую поверхность(X3), резерв для возможного уклона утепляемой поверхности(X4).

Принцип действия крепления утеплителя

Главную роль в обеспечении функциональной практичности этого вида крепежных элементов для утеплителей играет физический принцип, основанный на силе трения. Благодаря ей обратное движение грибка уже просто невозможно. В процессе его установки диаметр гильзы расширяется и назад выйти уже не может.

Кроме этого качеству крепления способствует и наличие распорных деталей на корпусе грибка. Обычно они выглядят как небольшие выступы на теле гильзы, обращенные в сторону шляпки. Они свободно входят в любую подготовленную поверхность, но их острые края, направленные в обратную сторону не дают им возможности выходить обратно.

Удержанию утеплителя способствуют и специальные отверстия на шляпке грибка, которые плотно фиксируют утеплитель, буквально вдавливаясь в него.

Такое простое устройство крепежной детали в виде грибка, тем не менее, способно обеспечить многолетнюю надежную эксплуатации укрепленного этим средством утеплителя.А облегчение монтажа и приемлемая цена на грибки для крепления утеплителя сделали их весьма популярными.

Тарельчатые дюбеля для крепления теплоизоляции

Для крепления теплоизоляции из пенополистирола, минеральной или стекловаты служат специальные приспособления в виде грибков (известные как «зонтики», фасадные или тарельчатые дюбеля/гвозди). Основой надежного сцепления выступает обычная сила трения, данный крепеж применяется только один раз. Как следствие, возрастают требования к подготовке посадочного места и проведению монтажа. Немаловажным фактором является расход материала и его размеры (рекомендуется выполнение предварительного расчета), при использовании меньшего количества или необоснованно коротких деталей теплоизоляция держаться не будет.

Отличительные особенности грибка — широкая шляпка и расширяемая длинная ножка, фиксирующие плиты в вертикальном положении при утеплении стен или в подвешенном состоянии при кровельных работах. Это единственный вид строительных крепежей, полностью проходящий вглубь фасада. Размеры сердечника и гильзы грибка зависят от толщины и свойств утеплителя (от 80 до 300 мм), диаметр шляпки стандартный — 59. Распорные насечки с острыми краями на корпусе способствуют надежности крепления, они обращены в сторону тарелки и не дают дюбелю выйти из стены. На качество фиксации влияет продуманность отверстий на шляпке (или шероховатостей), которые в прямом смысле вдавливаются в утеплитель.

Дюбеля с тарельчатой шляпкой подходят для многих материалов, вне зависимости от их плотности и структуры. Современные грибки для крепежа утеплителя не подвержены коррозии и термическим воздействиям, они абсолютно невозгораемые. Сырьем выступают: для шляпки — полиэтилен низкого давления (полипропилен), для клина — оцинкованная сталь иди полиамид. Для крепления мягкого утеплителя иногда используются широкие тарелки из нейлона — рондоли, но ударопрочный пластик все же предпочтительнее. Исключением является монтаж и эксплуатация при аномально низких температурах окружающей среды, в этом случае полипропилен становится хрупким и разрушается.

В зависимости от типа шляпки и материала различают грибки с:

• пластиковым анкером;
• металлическим стержнем;
• термоголовкой.

Первые изготавливаются полностью из полипропилена, отличительной особенностью служат конические отверстия на шляпке для повышения качества сцепления. Такие изделия имеют минимальную теплопроводность (≤0,004 Вт/м∙К), не создают «мостиков холода», выдерживают температуру от -40 до 80 °C и несущую нагрузку в 20–380 кг/м2. Грибки с пластиковым анкером подходят для крепления легкой теплоизоляции к бетонным, кирпичным и каменным стенам. Цена невысока, они не подвержены коррозии, но малопригодны для монтажа тяжелого утеплителя.

Грибки с металлическим анкером имеют стальной гвоздь (гальванически оцинкованный или термически обработанный низкоуглеродистый). Распорные элементы и шляпка у этого вида выполнены из ударопрочного полипропилена, размеры немного крупнее остальных. Справляются с перепадами от -55 до 60 °C и несущей нагрузкой до 750 кг/м2. К недостаткам относят появление «мостиков холода», к преимуществам — адгезию с тяжелой теплоизоляцией.

Дюбеля с термоголовкой стоит купить для крепления плит утеплителя к деревянной стене. На конец стального клина одета маленькая пластиковая деталь для снижения теплопотерь. Такие крепежи выдерживают нагрузку до 920 кг/м2. Их стоимость высока (доходит до 30 рублей за штуку), но это компенсируется минимальными теплопотерями и химической устойчивостью.

Для правильного крепления утеплителя грибками последовательно выполняются следующие операции:

• Расчет длины и расхода.
• Разметка под будущие крепежи. Максимально допустимый шаг: по горизонтали — 80 см, по вертикали — 30.
• Подготовка посадочного места: просверливание отверстий в утеплителе и стене диаметром 10 мм на глубину, которая на 5–10 мм больше длины ножки грибка.
• Вдавливание дюбеля до полной состыковки шляпки и утеплителя. При этом молоток не используется, работы проводятся вручную.
• Вставка гвоздя и забивание его до окончательного упора в стену.
• Закрытие шляпки защитной крышкой с фиксацией по центру.

При утеплении стен всегда удаляется старая штукатурка, если это невозможно, то увеличивается глубина сверления. В случае вынужденного укорачивания ножки грибка обрезанный торец обязательно затачивают. Для кирпича и плотного бетона хватает длины в 50 мм, для неплотных или полых стройматериалов лучше купить крепеж не меньше 100. Рекомендуемое значение глубины отверстия под грибок уточняют у продавцов.

Расчёт длины дюбелей и их количества

Для прочного закрепления утеплителя нужно правильно рассчитать длину стержня тарельчатого гриба. При вычислении воспользуемся формулой: L (длина стержня) = E + H + R +V. Расшифруем значение слагаемых:

• Е – длина распорного отрезка стержня дюбеля;
• Н – толщина утепляющего материала;
• R – толщина клеевого слоя (если есть необходимость в приклеивании);
• V – отклонение строения от вертикальной плоскости.

Важно. Длина распорного отрезка тарельчатого гриба (дюбеля) должна быть не менее 45 мм.. Расход количества дюбелей для монтажа утеплителя напрямую зависит от его веса

К примеру пеноплекс можно закрепить и 4 грибками на 1 м 2 , а на базальтовую вату потребуется минимум 6 штук тарельчатых грибов. Точную сумму находят в ходе расчёта площади поверхности подлежащей теплоизоляции

Расход количества дюбелей для монтажа утеплителя напрямую зависит от его веса. К примеру пеноплекс можно закрепить и 4 грибками на 1 м 2 , а на базальтовую вату потребуется минимум 6 штук тарельчатых грибов. Точную сумму находят в ходе расчёта площади поверхности подлежащей теплоизоляции.

Формула нахождения общего расхода крепежа выглядит так:

W = S * Q, где:

• S – общая площадь поверхности;
• Q – число дюбелей на 1 м2 утеплителя.

К полученному результату нужно прибавить 6-8 штук на случай непредвиденных обстоятельств (потери или поломки). При вычислении расхода учитывайте, что в отличие от стен на углы уходит больше крепёжных деталей. Поэтому добавляем ещё 12-15 штук.
