Обзор дренажных насосов Дренажник

Jeelex Drenazhnik 550/14

• Вес: 14,6 кг
• Высота подъема: 14 м
• Глубина погружения: 8 м
• Мощность: 1700 Вт
• Производительность: 550 л/мин
• Трубное соединение: внутренняя G2 1/2 дюйм
• Вид: погружной
• Допустимый диаметр твердых частиц: 40 мм
• Конструкция: центробежный

Для ускорения процесса откачки воды пользователи рекомендуют использовать шланги с большим диаметром — 65-66 мм

Она быстро качает грязную и густую жидкость с мелким песком и глиной, когда другие дренажные насосы «захлебываются», и выполняет свою работу тихо. Для ускорения процесса откачки воды пользователи рекомендуют использовать шланги с большим диаметром — 65-66 мм.

Плюсы: мощность, производительность, бесшумность.

Дренажный насос для грязной воды Denzel DP600S

Дренажный насос для грязной воды Denzel DP600S мощностью 600 Вт используется для откачки сточных вод с частицами до 30 мм при осушении затопленных помещений, орошения садов и огородов, а также для подачи воды из водоемов, колодцев и различных резервуаров. Высокая производительность обеспечивается за счет скорости 13000 л/ч и напора 7 м. Если сравнить дренажный насос для грязной воды данной модели с другими, то здесь благодаря поплавку дренажный насос отключается, если работает на сухом ходу.

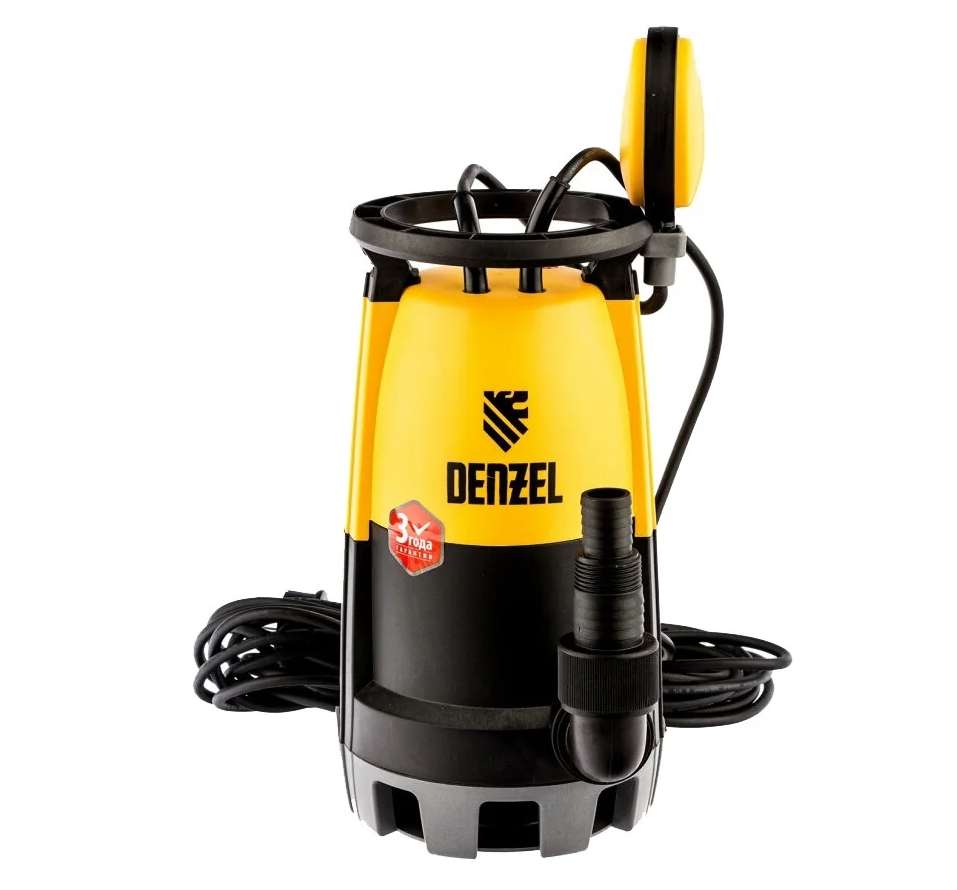

Дренажный насос для чистой и грязной воды Denzel DP-600S

Достоинства:

• легкая установка
• длина кабеля 10 м
• широкий спектр применения
• мобильность
• степень защиты IPX8

Недостатки: не найдено

По какому принципу работают устройства

Погружные насосы — «дренажник» работают по такому принципу:

–>

• Для засасывании жидкости агрегат погружается в котлован, где происходит непосредственно процесс откачивания воды насосом, через специальные отверстия в его днище.
• В аппаратах данного типа основание защищается сетчатым фильтром, что предохраняет устройство от случайного проникновения в импеллер устройства камней и других крупных включений.
• Чтобы ил и песок не смогли забивать внутренние части насоса, его необходимо монтировать немного выше дна источника.
• Дренажные насосы выпускаются забором воды снизу или сверху корпуса.

В комплект погружного насоса входит поплавок или пузырь, изготовленный из пластика. При наполнении определенного объема стоков, агрегат автоматически включается, а при их недостатке также автоматически выключается.
Для предотвращения системы от замыкания, производитель снабжает устройство качественной электроизоляцией. Это связано с тем, что устройства полностью погружаются в жидкость.

Схема расположения погружного дренажного насоса в сливной яме

Где применяются дренажники

Существует достаточно много случаев, когда нужно использовать дренажные насосы:

• Для откачивания воды из бассейнов, водоемов, колодцев, погребов на частных участках и подвалов домов, котлованов, всевозможных канав, и даже ванн или аквариумов.
• При ирригации, откачки и уменьшения уровня сточных или грунтовых вод, в которых содержатся компоненты моющих средств и различных элементов бытовой химии.
• При подаче жидкости из открытых природных водохранилищ или водоемов в оросительные системы загородных домов, садовые и парковые фонтаны.
• Агрегат не предназначен для перекачивания минеральной и морской воды, жидкостей с агрессивными и легковоспламеняющимися компонентами, откачивания содержимого канализационных коллекторов, отстойников, колодцев. Вода, перекачиваемая аппаратом, не должна содержать абразивные или твердые включения, величина которых свыше 35 мм.

Лучшие дренажные насосы для грязной воды

Boxbot DWP-750

Это центробежный насос с корпусом из нержавеющей стали, устойчивым к коррозии и ударам. Его мощность составляет 750 Вт, а напряжение — 220 В. Он может перекачивать до 300 литров воды в минуту и поднимать ее на высоту до 10 метров. Насос имеет 5-метровый кабель и 2-дюймовый внутренний патрубок. В комплект также входит универсальный адаптер для шлангов разных размеров.

Одна из особенностей насоса — поплавковый выключатель, который автоматически включает и выключает насос в зависимости от уровня воды. Это предотвращает пересыхание и его повреждение. Поплавковый выключатель также можно отрегулировать, чтобы установить необходимый уровень воды. Еще одна особенность — тепловая защита, которая предохраняет двигатель от перегрева и перегрузки. Если насос перегревается или потребляет слишком много тока, он отключится и включится, когда остынет.

Дренажный насос Boxbot, 750 Вт, DWP-750
Достоинства:

• Работает с крупными твердыми частицами диаметром до 25 мм, что делает его пригодным для перекачивания воды с грязью, песком, гравием или мусором.
• Обладает высокой производительностью и мощностью, что позволяет ему быстро и эффективно откачивать большие объемы воды.
• Прочная и долговечная конструкция обеспечивает длительный срок службы и не требует особого ухода.
• Прост и удобен в эксплуатации, не требует специальных навыков или инструментов.
• Предусмотрена система безопасности и защиты, которая предотвращает перегрев, перегрузку и пересыхание.

Недостатки:

Не обнаружены.

Quattro Elementi Drenaggio 400 F

Модель Drenaggio 400 F используется для отведения относительно грязной воды. Допустимый размер твердых частиц — до 35 мм. Данный насос подойдет для откачивания воды из подвала, погреба во время подтоплений. От работы вхолостую он защищен автоматическим поплавковым выключателем. Для правильной работы насоса, его необходимо устанавливать на твердое основание без песка и мусора

Важно правильно подобрать диаметр шланга, т.к. с увеличением высоты подъема падает производительность

Температура перекачиваемой воды должна быть не ниже 5°C, а окружающей среды не ниже 1°C. Гарантийный срок использования – 1 год.

Quattro Elementi Drenaggio 400 F
Достоинства:

• работает от бытовой сети 220 Вольт;
• легкий (4,75 кг);
• длинный шнур (10 м);
• работает тихо;
• недорогой.

Недостатки:

не любит перепады напряжения.

ЗУБР НПГ-М1-400

Погружной дренажный насос с вертикальной установкой, предназначенный для выкачивания воды из емкостей, водоемов, перекачивания различной степени загрязнения жидкости, полива огорода. Можно использовать для забора воды из колодца. Двигатель защищен от перегрева термопредохранителем. Изменение уровня воды отслеживается поплавком, который автоматически включает либо выключает насос. Соединительный штуцер позволяет присоединять шланги диаметром от 1’’ до 1 ½’’. Работает от бытовой электросети.

ЗУБР НПГ-М1-400
Достоинства:

• легкий (3 кг);
• недорогой;
• неприхотливый.

Недостатки:

• короткий шнур (7 м);
• производительность сильно падает с увеличением глубины погружения.

Makita PF0410

Данная модель дренажного насоса используется для полива участка, откачивания воды из различных емкостей или водоемов. Справляется с грязной водой с частицами до 35 мм. Мощности насоса хватает для откачки воды с 5-метровой глубины, в горизонтальном направлении передает воду на расстояние до 50 метров. От сухого хода насос защищен автоматическим поплавковым выключателем. Конструкция мотора с двойным уплотнителем с масляной камерой защищает его от повреждений при непродолжительной работе на сухую. Гарантия 1 год.

Makita PF0410
Достоинства:

• тихий;
• работает от сети 220 В;
• соответствует заявленным характеристикам.

Недостатки:

не выявлено.

PATRIOT F 900

Самый мощный из рассматриваемых насосов. Используется для выкачивания грязной воды. Может применяться для орошения участка. Требует правильной установки, при которой он подвешивается, не касаясь дна емкости (водоема), чтобы предупредить всасывание ила и мусора со дна. Насос оснащен автоматикой от сухого хода в виде поплавкового выключателя. Максимальная высота подъема воды – 10 метров, производительность – 13,98 м3/ч.

PATRIOT F 900
Достоинства:

• мощный;
• бесшумный двигатель;
• при правильном подборе шланга и высоты подъема воды работает по максимуму.

Недостатки:

• не прочный пластик корпуса;
• случаи поломки по истечению гарантийного срока.

Для чего нужны дренажные насосы

Основное предназначение дренажных насосов – откачивание жидкости с примесями. Этим они отличаются от скважинных насосов, которые качают только воду без примесей. Дренажные приборы могут работать в самых разных резервуарах: сливных ямах, котлованах, шахтах, в промышленных системах, бытовых канализационных трубопроводах и других очистных установках. Они могут отводить и выкачивать фекальные стоки при обслуживании домов или же в случае подтопления подвала.

Может показаться, что дренажный и фекальный насос идентичны. Это не так, между ними существует принципиальное отличие, которое заключается в допустимом размере твердых частиц в откачиваемых стоках. Для дренажных устройств эта величина варьируется в зависимости от модели аппарата от 3-12 до 120 мм. Фекальные насосы могут функционировать только в жидкостях, в которых твердые включения полностью отсутствуют либо размер их слишком мал. Именно поэтому они обязательно оснащаются измельчителями различных типов.

Таблица: сравнение по характеристикам

Лучшие модели по рекомендациям экспертов и отзывам потребителей с подробным разбором эксплуатационных характеристик представлены в таблице.

Название аппарата	Макс. производительность, м3/ч | Мощность, Вт	Максимальный напор, м | Глубина погружения, м	Размер фильтруемых частиц, мм
ДЖИЛЕКС Дренажник 350/17	21 | 1200	17 | 8	6

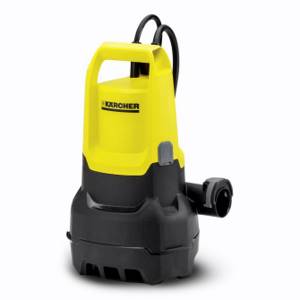

KARCHER SP 5 Dirt	9,5 | 500	7 | 7	20
ВИХРЬ ДН-1100Н	15,5 | 1100	10 | —	35

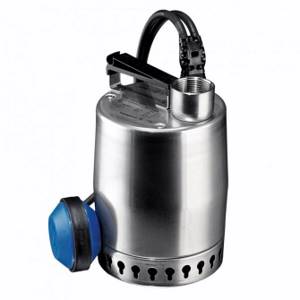

Grundfos Unilift KP 150-A1	9 | 300	5,25 | 10	10
Wilo Drain TM 32/7	9,5 | 320	7 | 1	10
PATRIOT F 850	13 | 850	10 | 7	35
GARDENA 8500 Сomfort	8,3 | 380	6 | 8	30
BELAMOS DWP 1500/22	16.2 | 1500	22 | —	10
AL-KO Drain 20000 HD	20 | 1300	10 | 5	38
Quattro Elementi Drenaggio 400 F	7,5 | 400	5 | 2	35

Как выбрать для дома?

Прежде чем идти подбирать модель дренажного насоса, необходимо выяснить наличие и состав примесей в воде, а также глубину водоема (резервуара, подвала). Каждый вариант помп рассчитан на вполне конкретные размеры твердых частиц. Более крупные камешки гидронасос засосать в себя не сможет, однако они будут притянуты к сетке фильтра на втягивающем патрубке и перекроют водоток. Выбирать технику по этому параметру и устанавливать ее на дне следует так, чтобы перекачиванию ничего не мешало.

По производительности насосы для грязной воды, приобретаемые для домашнего пользования, стоит брать с показателем в 50–100 литров/минуту. Большего и не надо. В частном домовладении подобной техникой пользоваться приходится редко. Профессиональные мощные агрегаты здесь просто не нужны.

По напору (высоте подъема) дренажный насос подбирается так, чтобы этого параметра хватило на поднятие грязной жидкости с глубины и перекачку ее подальше по поверхности. При этом каждые десять метров горизонтальные приравниваются к метру вертикальному. И здесь многое зависит от того, какова планировка участка 6 соток, так привычных для России. Если воду нужно отвести от дома сразу за ограду, то вполне хватит напора в 4–6 м. Но если ее требуется перекачать метров на двадцать, то потребуется модель с высотой подъема от 10 м.

В целом, рассматриваемый насос в свое хозяйство выбрать не сложно. Надо лишь правильно рассчитать требуемые параметры, ориентируясь на конкретные условия работы. Конечно, разобраться в устройстве СИП панели (что это такое и из чего она состоит) гораздо проще. Там всего два материала. Но и дренажные бытовые помпы особо сложной конструкцией не отличаются. Главный их параметр – напор. От него уже зависят мощность и размеры прибора.

Еще один момент – это наличие защиты от сухого хода. Она может быть выполнена в виде встроенного датчика уровня воды либо внешнего поплавка. Это не обязательное, но очень полезное приспособление. Такой выключатель сам отключит помпу при снижении объема жидкости до критического уровня, предотвратив поломку оборудования. В противном случае за техникой придется непрерывно присматривать, пока она все не откачает.

Основные преимущества и недостатки дренажных насосов

К плюсам можно отнести:

1. Устройства могут устанавливаться автономно и стационарно, что существенно упрощает работу.
2. Внутри имеется поплавок-выключатель, контролирующий уровень заполнения воды.
3. Производство осуществляется из крайне прочных материалов, что гарантирует максимальную продолжительность службы. Благодаря этому, на корпусе даже по истечении времени будут отсутствовать признаки коррозии и прочие повреждения, вызванные внешними раздражителями.
4. Насосы обладают компактными размерами (маленьким весом), что упрощает процесс их транспортировки.
5. Пользователь получает возможность откачивать воду, содержащую твердые частицы. Отлично перерабатываются даже волокна и материалы, возникшие после неагрессивных химических реакций.
6. Современные модели отличаются высокой производительностью, хорошей максимальной глубиной погружения.
7. В особом трудоемком уходе нет необходимости.

Недостатков немного. Самый серьезный — зависимость от сетей электропитания. Устройство не будет функционировать без постоянной подачи энергии. Учтите этот факт перед приобретением.

Устройство и принцип действия дренажного насоса

Устройство дренажного насоса довольно просто, его основными элементами являются:

Рис. 3 Внутреннее устройство дренажного электронасоса

Корпус

Типовой дренажник имеет два корпуса: наружный и внутренний. Во внутреннем корпусе размещается основной узел устройства — электродвигатель, который охлаждается омывающим его водным потоком, следующим между корпусами к выводному отверстию, расположенному вверху.

Внешний корпус устройства оснащен удобной ручкой для переноса или подвешивания в толще воды, также в нем расположена выходная труба (патрубок), к которой подключаются шланги.

Внутренний корпус для организации лучшего охлаждения выполнен из металла, материалом наружного обычно является металл (нержавеющая сталь) или ударопрочный пластик.

Электродвигатель

Во внутреннем, полностью изолированном корпусе насоса, расположен электродвигатель, состоящий из статора с обмоткой и ротора, вал которого вращается на верхнем и нижнем подшипниках. Питание к электродвигателю подводится при помощи кабеля через узел герметичного ввода, для осуществления запуска встроен конденсатор.

Для смазки и охлаждения подшипников предусмотрены специальные камеры в нижней части внутреннего корпуса, наполненные техническим маслом. Там же находятся уплотнительные кольца, препятствующие проникновению воды внутрь двигателя.

Рабочее колесо

Рабочее колесо в форме диска, на котором размещены загнутые лопатки, закреплено на валу двигателя. Обычный материал его изготовления — металл, иногда оно делается из высокопрочного пластика.

Водозаборный фильтр

Внизу корпуса насоса располагается подставка с ножками, на которую обычно ставится насос. Чуть выше расположена крышка с заборными отверстиями для воды (фильтр), исключающими возможность проникновения в электронасос частиц с размерами, превышающими его технические характеристики.

Поплавковый выключатель

Практически все конструкции дренажников оснащены этой системой. Выключатели автоматизируют работу дренажного насоса с поплавком, прекращая подачу напряжения на его электродвигатель при понижении уровня жидкости, и вновь подавая питающее напряжение при наполнении рабочего резервуара.

Рис. 4 Дренажник в разрезе

Принцип работы дренажного насоса состоит в следующем. При поступлении напряжения на электродвигатель начинает вращаться рабочее колесо. Оно втягивает в себя жидкость сквозь отверстие, размещенное по центру корпуса электронасоса, а центробежная сила выталкивает жидкость наружу через выводной канал.

Дренажники могут работать в среде с разной степенью загрязненности, которая определяется условиями эксплуатации, поэтому перед тем, как выбрать дренажный насос, следует обратить внимание на размер частиц или фильтр. Выбирая нужное изделие, лучше отдать предпочтение устройствам в металлическом корпусе с рабочим колесом из металла, для бытовых условий достаточно производительности около 10 м

куб./ч.

Советуем почитать: Ремонт погружных насосов

Погружной или поверхностный, какой лучше

Эти два типа устройств имеют между собой существенные различия. Выбор дренажного насоса должен учитывать особенности каждого из них.

Поплавковые выключателиИсточник vodavtvojdom.ru

Погружной

Для работы его погружают в резервуар. Вода всасывается в нижнюю часть, проходя через входной фильтр. В некоторых моделях предусматривается автоматическое включение в том случае, когда начинает поступать жидкость. Поскольку работа происходит в условиях большой влажности, в этих устройствах используется высококачественная изоляция электрических элементов.

Схема работы вихревого дренажного насосаИсточник principraboty.ru

К достоинствам этой разновидности относятся следующие:

• Не требуется специального охлаждения, так как понижение температуры происходит за счёт перекачиваемой воды.
• При работе в зимнее время исключена возможность замерзания, так как ниже поверхности воды температура не опускается ниже нуля.
• При работе под водой оборудование не производит громких звуков.
• Такие аппараты характеризуются относительно более высокой мощностью.

При работе с погружными насосами придётся столкнуться со следующими недостатками:

• Включение и прекращение работы в таких моделях в большинстве случаев происходит при помощи поплавковых переключателей, которые необходимо правильно настроить, что немного усложняет использование оборудования.
• Опуская аппарат под воду, необходимо подготовить для этого подходящее место. Одним из удобных вариантов является монтаж направляющих для него.
• Поскольку работа производится под водой, особенно важным является обеспечение надёжной электроизоляции и целостности применяемых кабелей.

Пользователи отмечают надёжность, долговечность, высокую мощность таких устройств.

Поверхностный

Это устройство ставят на сухом месте рядом с резервуаром, из которого необходимо откачать жидкость. Это можно сделать на твёрдом основании или подготовив небольшой плот для его размещения. Такие аппараты отличаются мобильностью, компактностью и простотой устройства. Поверхностные насосы могут работать не только от сети электропитания, но и от дизельной установки.

Дренажный насос можно использовать для поливаИсточник podary45.ru

К недостаткам относится следующее:

• Они часто перегреваются.
• Такие устройства не защищены от воздействия температурных перепадов окружающей среды. Обычно при морозе насос становится неработоспособным.
• Высокий уровень шума при работе.

Такие аппараты отличаются мобильностью, компактностью и простотой устройства, но нужно учитывать, что обычно они проигрывают по мощности погружным.

Насос поможет быстро провести осушениеИсточник pumpland.ru

Дренажный насос ДЖИЛЕКС Дренажник 200/​25 (1200 Вт)

Один из лучших дренажных насосов по отзывам владельцев, который работает со слабозагрязнёнными жидкостями с твердыми частицами не более 6 мм. Осушает затопленные помещения, откачивает отработанные воды, работает в системах орошения, подает воду из колодцев или открытых водоемов. Корпус сделан из надежного пластика. Насос включается и выключается при достижении установленного уровня за счет поплавкового механизма. Двигатель защищен от перегрева работой термопротектора. Как только температура достигает критической отметки, мотор выключается. Благодаря камере теплообмена двигатель охлаждается за счет проходящей воды и может эксплуатироваться без выключения длительное время.

Дренажный насос ДЖИЛЕКС Дренажник 200/​25 (1200 Вт)

Рекомендации по выбору оборудования

Погружные насосы изготавливаются с корпусом из пластика или металла. Первый вариант быстрее повреждается от прохождения твердых частиц, поэтому эксплуатационный срок у него относительно короткий. С другой стороны – поверхностные образцы лучше выбирать с меньшим весом для упрощения транспортировки оборудования. Также здесь наблюдается меньший уровень выделяемого шума в рабочем режиме.

Модель погружного насоса с металлическим корпусом Источник ngorod60.ru

Важными критериями выбора дренажного насоса являются фракция примесей и мощность. Последняя определяет предельную величину глубины источника с водой. Эти параметры у всех моделей разные. Оптимальными считаются образцы погружного типа, так как они лучше работают в течение всего года.

Относительно производительности для частного сектора чаще специалисты ориентируются на 180-200 литров в минуту. Напор или сила выталкивания жидкости наружу напрямую отражается на длине подключенных шлангов. Как правило, на каждый погруженный в воду метр приходится 10 м горизонтального канала.

Бытовое применение

Многих справедливо интересует, как же правильно пользоваться дренажным бытовым насосом.

Большой плюс дренажного агрегата в том, что его конструкция довольно простая. А потому освоить принципы эксплуатации может любой желающий, не обладающий опытом или специальными знаниями.

Если не знаете, как правильно использовать дренажный водяной насос, ориентируйтесь на следующие принципы.

Подключите трубу к выходному патрубку. У погружного насоса он один. У наружного типа дренажных помп дополнительно есть и шланг на всасывание. Крепление обычно реализуется хомутами. Это исключает образование утечек в процессе работы. Трубы подбираются по диаметру исходя из характеристик насоса. Обычно производитель прописывает эти моменты в инструкциях и руководстве по эксплуатации. Это к вопросу о том, какой шланг нужен будет для работы дренажного насоса.
Погрузите насос в жидкую среду. Просто на дно укладывать не стоит. Обычно используют подставки, либо подвешивают агрегат над дном. Это позволяет исключить закупоривание входных отверстий. У поверхностных дренажей всё проще. В воду погружают лишь входную трубу с поплавком, которые удерживаются на кабеле. Вообще установить в воду дренажный насос не сложно

Но важно сделать это правильно, чтобы входные отверстия не встали на грунт. Иначе вместо воды устройство начнёт всасывать грязь, песок и прочий мусор

Фильтры долго не выдержат и в скором времени забьются.

Запустите систему. Откачка воды с помощью погружного насоса максимально простая. Единственное требование — это периодическая проверка состояния фильтров. Нельзя допускать, чтобы они забились. Для внешних систем запуск всасывания реализуется через трубу. Причём тут важно сначала запустить систему и затем уже отправить трубу в жидкость.

Обслуживать дренажный водяной насос довольно просто. Обычно пользователю лишь необходимо почистить фильтр, проверить состояние труб и шлангов.

Особых сложностей с тем, как правильно и грамотно пользоваться рассмотренным дренажным насосом, нет.

Выбор шлангов

Отдельно следует рассмотреть вопрос о том, какой оптимальный диаметр шланга будет нужен для подключения дренажного насоса. Плюс играют роль и некоторые другие его характеристики.

На этот счёт можно дать следующие рекомендации.

• Диаметр. Напрямую влияет на длину. Считается одним из ключевых параметров для эффективной работы дренажного насоса. Чаще всего на такие помпы устанавливают шланги с диаметром 32, 40 и 50 мм. Но чем меньше диаметр, тем выше вероятность засорения. Поэтому в канализационных системах, где используется дренажный насос, рекомендуют использовать трубы большего диаметра.
• Длина. Здесь ориентируются на следующий принцип: один метр глубины по необходимой мощности соответствует 10 метрам в горизонтальной плоскости. К примеру, если глубина ямы, из которой выполняется откачка жидкости, составляет 5 метров, то длину шланга выбирают 50 метров. Но тут скорость откачки будет небольшой, поскольку дополнительно следует учитывать длину отвода по земле. Поэтому обычно к расчётным показателям добавляют запас около 3 метров.
• Температурная стойкость. Часто дренажным агрегатам приходится работать в разное время года. Поэтому шланг не должен терять эластичность и деформироваться при температурных изменениях.
• Материал изготовления. Оптимальным решением будет виниловый или ПВХ шланг. Материал наиболее устойчивые к разным воздействующим факторам.

Зная все эти моменты, можно правильно выбрать комплектующие, собрать насосный узел и рассчитывать на длительную, а также беспроблемную эксплуатацию.

Сфера применения дренажной техники

В частных домах, не подключенных к системе канализации, бытовые сточные воды сливаются в выгребную яму. В длительный период дождей или при интенсивном использовании воды в доме яма может переполниться. Откачивающий насос поможет освободить яму от излишков воды. Грязную воду можно отвести при помощи откачивающего устройства в сточную канаву.

Частым явлением в период таяния снега и весенних паводков является подтопление подвалов, погребов и цокольных этажей в домах, а также колодцев и скважин. Откачка воды из подвала насосом — очевидное решение проблемы. Кроме того, если на участке есть бассейн или другой искусственный водоем, в нем требуется регулярная замена воды. Этот процесс организуется посредством дренажных насосов.

Вырытые в целях строительства углубления, низины на участках в дождливую погоду заполняются водой. Для откачки воды из ям и луж также пригодится грязевой насос. Используют его и для организации полива огородных растений, орошения теплиц водой из колодца или близлежащего водоема. Некоторые модели дренажников предназначаются для перекачки чистой воды.
