Для чего используются дренажные канализационные насосы

Виды дренажных насосов

Существует несколько видов дренажных насосов, которые определяют особенности эксплуатации оборудования.Они выглядят следующим образом:

• насос со встроенным поплавком погружного типа – отличается полной герметичностью, полностью погружается в воду. Обладает повышенной мощностью. Характеризуется минимальным уровнем шума при работе, хорошей производительностью. Может перекачивать жидкость с большим числом механических включений;
• насос со встроенным поплавком поверхностного типа – устанавливается на поверхности земли, забирает воду при помощи резинового шланга с подсоединенным к нему поплавком, регулирующим работу оборудования;
• дренажные фекальные насосы – могут перекачивать жидкость с большим количеством механических примесей. Последние измельчаются при помощи специальной сетки, которой оснащено оборудование. Такие насосы обладают повышенной мощностью и производительностью. Это дренажные насосы для канализации;
• насосы вертикального типа – укомплектованы вертикальным поплавковым выключателем, позволяющим откачивать воду из замкнутого пространства в автоматическом режиме. Используется оборудование для осушения при прорыве трубопровода или как обычный дренажный насос.

Общие правила установки дренажных насосов

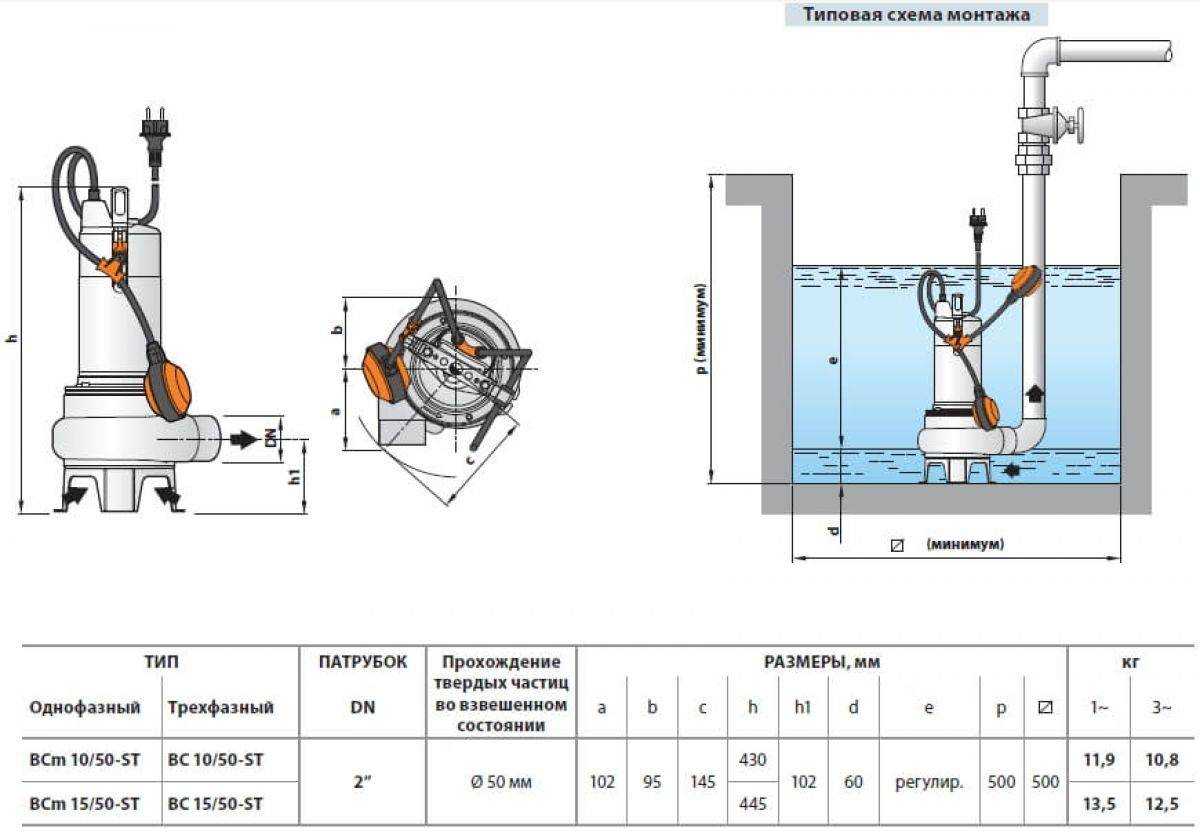

При покупке дренажного оборудования вы должны ориентироваться на технический паспорт и инструкцию изделия. Производитель обязательно указывает тонкости установки и эксплуатации агрегата. Однако есть базовые правила монтажа, которых стоит придерживаться. Монтаж погружного дренажного насоса включает в себя следующие шаги:

1. Прикрепить к оборудованию прочную веревку подходящей длины. Насос погружается в жидкость на этой удерживающей веревке. Нельзя крепить насос к кабелю питания. В ходе эксплуатации всегда нужно оценивать состояние веревки, поскольку она может изнашиваться.
2. Подключите напорную трубу. Использование жестких труб с обратным клапаном рекомендуется для использования в фиксированном месте.
3. Подсоедините напорную линию к напорному штуцеру. Делая резьбовые соединения, используйте дополнительно уплотняющую ленту. Она позволит достичь нужных показателей герметичности.
4. При использовании шланга используйте подходящий шланговый переходник. Далее потребуется надеть шланг на адаптер и закрепить с помощью хомута.
5. На этапе монтажа выделите нужное количество места для установки насоса. Оборудование должно без преград перемещаться. Только в таком случае вы сможете обеспечить его правильное функционирование. Погружайте дренажный насос только на ту глубину, которая предусмотрена его техническими параметрами.
6. Установите насос так, чтобы всасывающие отверстия не были заблокированы посторонними предметами. При установке можно сделать ровное прочное основание, на котором насос будет устойчиво расположен.

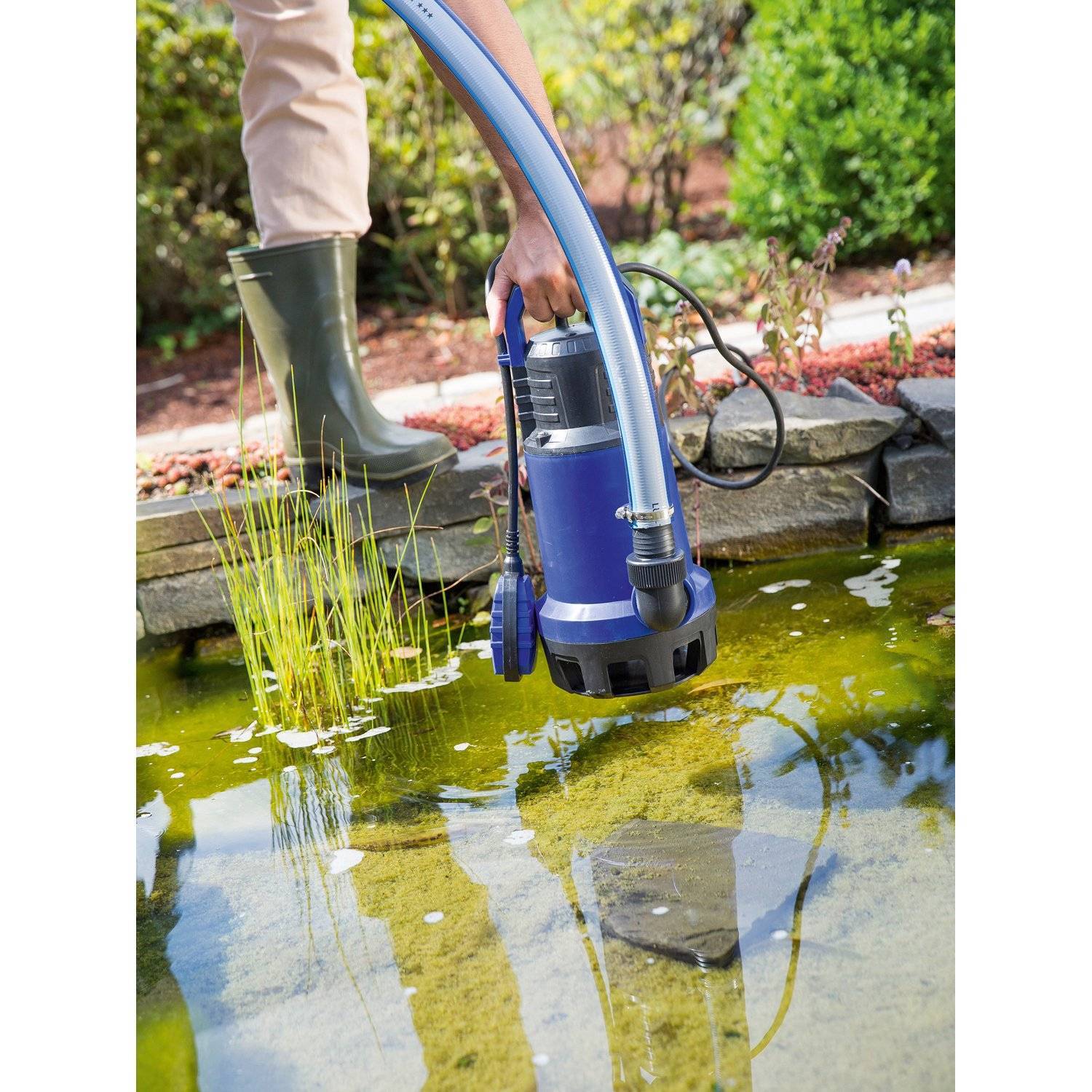

7. Погрузите насос под углом в перекачиваемую жидкость, чтобы на нижней стороне прибора не образовался воздушный карман.
8. Плотно затяните конец веревки после спуска оборудования. Насос может работать, даже если он подвешен на тросе.

При эксплуатации контролируйте положение и исправность поплавкового выключателя. Только при соблюдении правил эксплуатации этот элемент сможет отлично функционировать, блокируя работу насоса “всухую”. Также поплавковый выключатель должен иметь возможность двигаться.

Основные критерии выбора

Если нужна высокая мощность и производительность, следует выбирать насос погружного типа

Чтобы выбрать дренажный насос для канализации в частном доме, нужно обратить внимание на такие параметры: наличие или отсутствие измельчителей, мощность, способ установки. Надежность канализационной системы обеспечивается правильно подобранным устройством

Выбор техники определяют условия эксплуатации. Чтобы соблюдались необходимые требования, необходимо учитывать:

• схему септика;
• глубину погружения механизма в резервуар;
• длину и диаметр рукава от точки забора жидкости до точки сброса;
• мощность дренажного насоса для септика;
• требуемое напряжение электросети 220 или 380 вольт;
• создаваемый напор воды и производительность в единицу времени;
• температуру и состав транспортируемой жидкости: диаметр твердых включений, степень агрессивности примесей;
• систему охлаждения двигателя;
• материал корпуса и внутренних деталей;
• репутация компании производителя;
• удобство обслуживания и простоту монтажа;
• уровень шума.

Перед походом в магазин выпишите оптимальные для вас параметры и возьмите список в магазин.

Классификация фекальных насосов

В зависимости от конструктивных особенностей, имеющиеся в продаже фекальные насосы делятся на такие виды:

• Погружные агрегаты – эти приборы изготавливаются исключительно из высокопрочных материалов и поступают в продажу в комплекте с поплавком. Этот элемент необходим для определения уровня перекачиваемой жидкости. Корпус погружного насоса полностью герметичный, а внутри него находится система уплотнителей, не дающих жидкости проникать внутрь конструкции агрегата. В основном, погружные насосы используются для выгребных ям, однако нередко они также применяются для откачивания ливневых вод и для организации полива огородов. Установка насоса фекального выполняется путем крепления патрубка на дне резервуара, а сам насос фиксируется на патрубке под тяжестью своего веса. Самым важным условием при монтаже является постоянное нахождение прибора под толщей жидкости;
• Полупогружные насосы – эти агрегаты имеют меньший диаметр сточных каналов, из-за чего области применения таких агрегатов сильно ограничены. Полупогружной насос можно применять для перекачивания нечистот, в которых диаметр твердых примесей составляет не более 1,5 см. Некоторые полупогружные насосы поставляются в комплекте с режущим механизмом. Такие модели хорошо подходят для использования в частном доме. Монтаж полупогружных насосов выполняется таким образом, чтобы их рабочий механизм располагался в толще жидкости, а верхняя часть – над ней;
• Поверхностные насосы – эти приборы отличаются простотой в монтаже и эксплуатации. Устанавливать насосы такого рода следует за пределами резервуара с нечистотами. Поверхностный насос нельзя назвать очень мощным, а его пропускная способность весьма ограничена. Это оборудование может перекачивать жидкость с частицами, размер которых не превышает 5 мм. Корпус прибора не герметичный, поэтому его нельзя оставлять под открытым небом. Этот минус с лихвой компенсируется небольшими габаритами и низкой стоимостью прибора;
• Отдельно следует упомянуть насосы дренажного типа. Они нашли применение, как при выкачивании нечистот, так и при отведении поверхностных и грунтовых сточных вод. Бытовые дренажные агрегаты отличаются низкой стоимостью, экономичностью и длительными сроками эксплуатации.

Поверхностный насос или погружной – какой выбрать

Глубина выгребной ямы считается определяющий характеристикой при выборе насоса. Поверхностное устройство можно устанавливать в ситуации, когда от уровня земли для воды расстояния составляет максимум 9 метров. Если уровень воды выше, потребуется погружная система. Глубина вертикали всасывания будет изменяться в зависимости от расстояния между насосом и источником воды.

Преимущества поверхностных установок:

• Доступная стоимость;
• Устройства можно устанавливать в закрытых помещениях, это снижает вероятность кражи;
• Можно наблюдать за работой устройства, если потребуется;
• При сезонном применении насос отличается удобством в установке и демонтаже;
• Простота установки.

Недостатки поверхностных насосов:

• Высокий уровень шума;
• Глубина всасывания в таких насосах ограничивается 9 метрами;
• В засушливую погоду уровень воды может опуститься в дренажной системе. Это может привести к ограничениям в возможностях использования насоса;
• Эксплуатационный ресурс некоторых устройств может быть ограничен по причине небольших размеров гидроаккумуляторов.

Погружные насосы можно устанавливать где угодно. Подобные системы нередко монтируются при низком залегании грунтовых вод.

Недостатки устройств:

• Стоимость погружного насоса примерно в 2 раза выше, чем поверхностного;
• Поскольку насос все время находится в колодце, его без особого труда можно украсть;
• Установка подразумевает определенные сложности.

Преимущества погружных насосов:

• Низкий уровень шумности;
• Насос может работать при любой глубине залегания перекачиваемой жидкости;
• Система автоматического выключения предотвращает возможность работы насоса в холостую, если выкачиваемая жидкость закончится;
• Продолжительность эксплуатационного периода насоса может увеличиться, благодаря встроенному гидроаккумулятору.

При этом поверхностные насосы потребляют в 2 раза больше электроэнергии.

Принцип работы

                Условием
нормального функционирования канализационной
системы является постоянное понижение уровня элементов. Горизонтальные трубы
имеют уклон, благодаря которому стоки самотеком поступают в колодцы или
очистные резервуары. Однако, если положение частного дома ниже точки расположения приемных
емкостей, используется принудительный
слив канализации с помощью грязевого насоса. Он создает напор в трубопроводе, позволяющий
подавать стоки в нужном направлении. Если туалет находится на уровне, не
достигающем отметки приемного резервуара, принудительная подача пульпы позволит
исправить положение. Сброс
жидкости производится в приемный коллектор, откуда она обычно движется
самотеком.

Принцип работы канализационного насоса состоит в
создании высокого давления и одновременном измельчении органики. Образуется
однородная пульпа, которая подается в приемный колодец. Он представляет собой устройство центробежного
типа, способное создавать давление в выходном трубопроводе. Это компактный
узел, который можно разместить в санузле.

На рисунке видно, что трубы,
выходящие из корпуса, имеют уклон вверх.

Электрическая схема дренажного насоса

В бытовом приборе установлен однофазный двигатель с пусковой обмоткой — это так называемый двухфазный двигатель. Запускается благодаря конденсатору, установленному последовательно с пусковой обмоткой. Схема подключения сливного насоса с поплавком довольно проста, учтите:

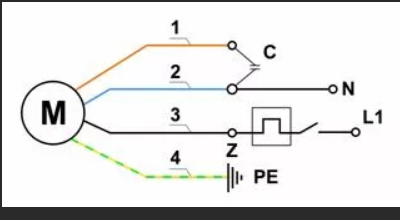

Схема дренажного насоса с пусковым конденсатором Источник https://mcgrp.ru

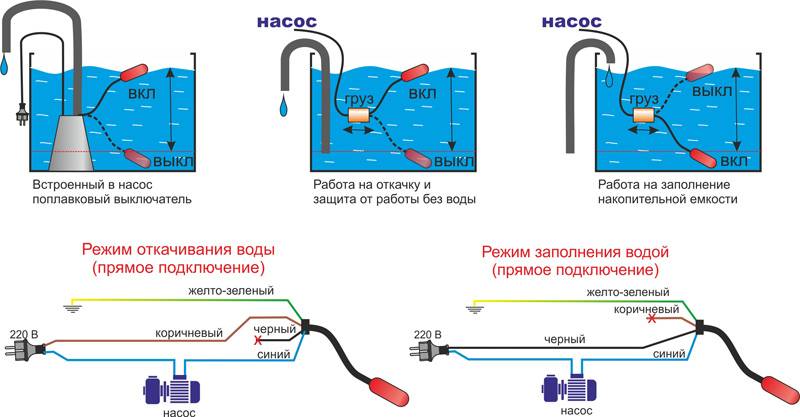

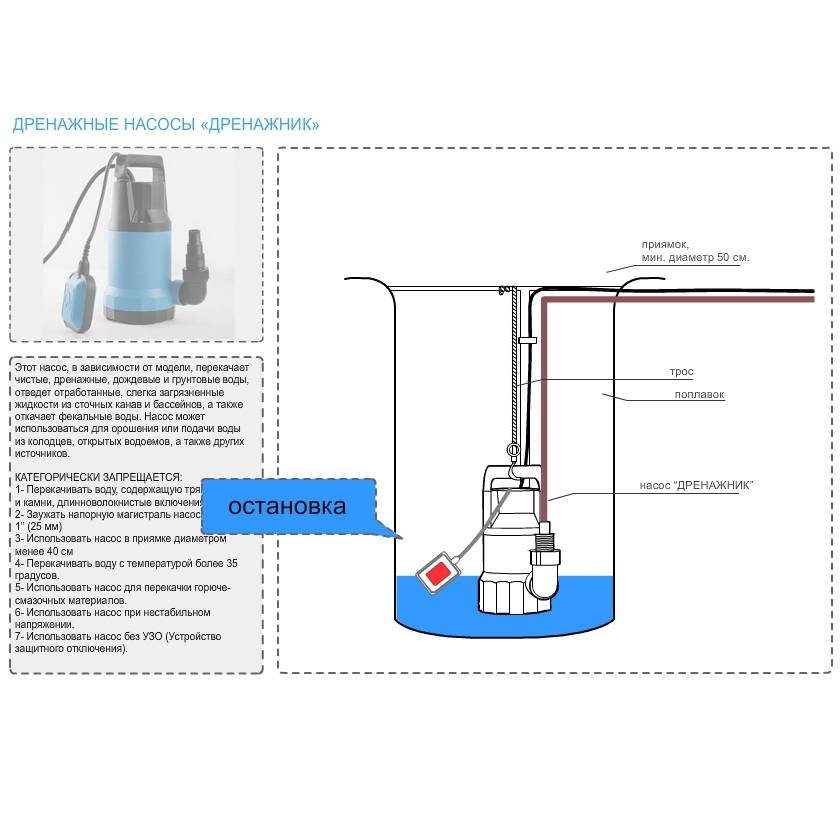

Поплавок устройства действует как выключатель. Обязательным условием для установки является расположение устройства таким образом, чтобы вокруг него оставалось не менее 50 см свободного пространства. Это сделано для того, чтобы поплавок мог двигаться относительно свободно.

Если он соприкасается с окружающими препятствиями или выступами в яме, в которой он находится, переключатель может защелкнуться и выйти из строя. В этом случае работа устройства продолжится даже после того, как на рабочем месте вытечет вода. Устройство не имеет неактивной защиты, а простые устройства могут даже не иметь установленного теплового реле. Эта ситуация может привести к повреждению устройства.

Автоматический выключатель установлен в разрыв нулевого провода Источник https://tehnova.ru

Применение дренажного насоса в дренажном колодце

Сливной насос подключается к сети через автоматический выключатель — это убережет вас от перегорания проводки в случае короткого замыкания.

Благодаря электрической схеме погружного насоса с поплавком устройство работает в автоматическом режиме без вмешательства человека. Одно из самых распространенных применений — установка такого оборудования в дренажных ямах, для наполнения контейнеров или полива огорода.

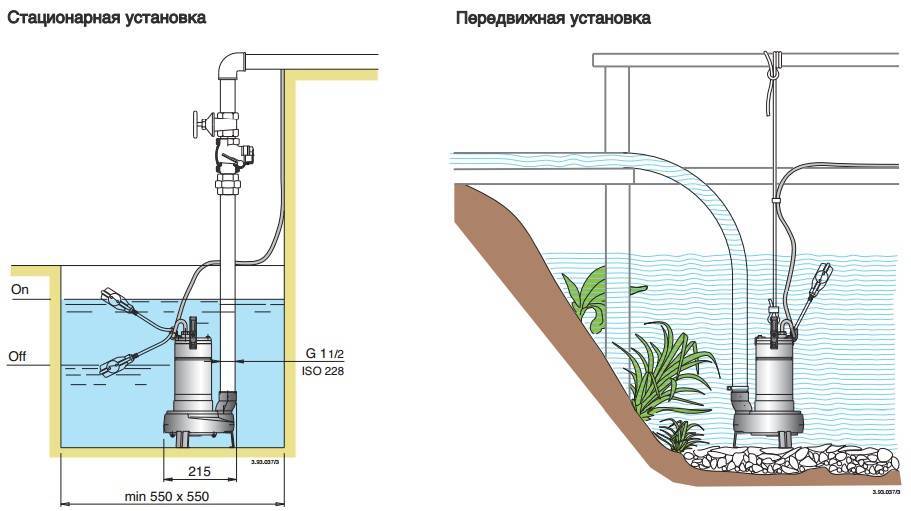

В этом случае насос будет ждать заполнения колодца и, подняв поплавок, в зависимости от степени заполнения колодца, автоматически запустит устройство при заполнении колодца достаточным количеством жидкости. По окончании процесса поплавок опустится вместе с понижением уровня воды и прибор выключится.

Благодаря автоматическому переключению насос сам включится при заполнении такого колодца

Электрическая схема дренажного насоса и методы защиты

Применение теплового реле — отличная дополнительная защита от перегрева обмотки устройства. Благодаря выносному датчику, который установлен на статоре оборудования, в случае длительного перегрева устройство поймет, что ему нужно отдохнуть, и реле разомкнет контакты. Он перезапустится только тогда, когда прибор остынет.

Использование теплового реле — довольно распространенный и эффективный вид защиты. Монтаж теплового реле можно производить самостоятельно, цепь подключается к основной цепи. При покупке проконсультируйтесь у своего менеджера о тонкостях установки такого типа.

Электросхема сливного насоса с подключением термостата Источник https://termogorod.ru

Вдобавок есть максимальная токовая защита. Есть много вариантов текущего реле. Они используются для безопасности электрооборудования. Например, если насос заблокирован, электродвигатель попытается запустить и перезапустить его.

В этом случае ток в цепи начнет резко возрастать, только в этом случае сработает реле тока и перестанет подавать напряжение в цепь, тогда реле не даст отключиться обмотке двигателя. Вам решать, существует ли эта защита, знайте, что такая защита существует.

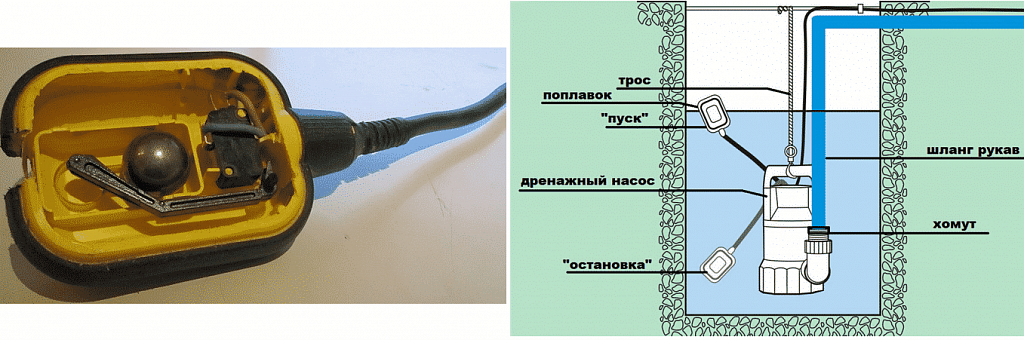

Поплавок сливного насоса представляет собой простой переключатель, механизм включения и выключения которого представляет собой круглый железный шарик, скатывающийся в седло

Мощные модели трехфазных дренажных насосов могут не иметь в комплекте поплавок. В этом случае подключение внешнего выключателя осуществляется с помощью магнитного пускателя.

В этой схеме используется магнитный пускатель, потому что пусковой ток очень велик, и поплавковые контакты просто плавятся при первом включении. Индикатор уровня воды подает сигнал на контакты магнитного пускателя, который в свою очередь замыкает силовые контакты электропривода. Рассмотрим схему подключения насоса:

Электросхема погружного насоса с поплавком Источник http://vodoprovod.ru

Где применяются дренажные насосы

Конструктивные особенности дренажного насоса не позволяют с его помощью выкачивать стоки непосредственно после туалета. Нерастворимые включения крупного размера, присутствующие в таких стоках, могут нанести серьезный вред элементам конструкции устройства и быстро вывести его из строя. При помощи гидромашин данного типа, как правило, осуществляется выкачка канализации из септиков и сточных ям. Находясь в таких накопительных резервуарах, выкачанные канализационные отходы подвергаются воздействию анаэробных бактерий, в результате чего изменяются состав, размеры и консистенция содержащихся в жидкости включений. Итогом такого биологического воздействия становится превращение нерастворимых включений в ил и воду, с откачиванием которых помпа дренажного типа уже может справиться без ущерба для своего технического состояния.

По сути, помпа дренажного типа представляет собой насос осушительный, при помощи которого из накопительного резервуара канализационной системы откачивается жидкая среда. Используя такой насос осушительный для того, чтобы выкачать канализацию в частном доме, можно удалить из накопительного резервуара системы не только осветленную жидкость, но и влажные иловые массы.

Выбор агрегата в зависимости от откачиваемой среды

При выборе оптимальной конструкции для конкретной откачиваемой среды, необходимо строго учитывать их функциональное назначение:

• Погружной насос «справится» с фракцией не более 35 мм. Если на погружном насосе установлен измельчитель, то он относится к классу фекальных. Он может использоваться для раскачивания септиков и устанавливаться на домашних ЛОС (локальные очистительные станции).
• Дренажный агрегат предназначен для откачки загрязнённой воды, в которой присутствует твёрдая взвесь размером до 50 мм.
• Фекальному агрегату будут под силу фракции до 80 мм.
• Шламовый насос предназначен для перекачки жидкости, в которой встречаются камни размером до 145 мм.

Схема работа шламового насоса

Только после принятия этих базовых условий, нужно переходить к подбору насосов, учитывая напор, производительность и мощность.

Рекомендации по выбору оборудования

Погружные насосы изготавливаются с корпусом из пластика или металла. Первый вариант быстрее повреждается от прохождения твердых частиц, поэтому эксплуатационный срок у него относительно короткий. С другой стороны – поверхностные образцы лучше выбирать с меньшим весом для упрощения транспортировки оборудования. Также здесь наблюдается меньший уровень выделяемого шума в рабочем режиме.

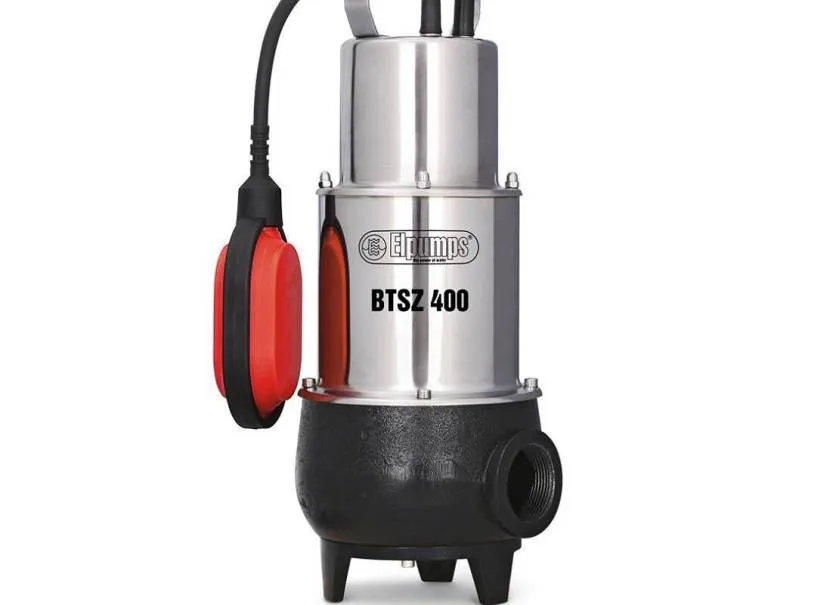

Модель погружного насоса с металлическим корпусом Источник ngorod60.ru

Важными критериями выбора дренажного насоса являются фракция примесей и мощность. Последняя определяет предельную величину глубины источника с водой. Эти параметры у всех моделей разные. Оптимальными считаются образцы погружного типа, так как они лучше работают в течение всего года.

Относительно производительности для частного сектора чаще специалисты ориентируются на 180-200 литров в минуту. Напор или сила выталкивания жидкости наружу напрямую отражается на длине подключенных шлангов. Как правило, на каждый погруженный в воду метр приходится 10 м горизонтального канала.

2 Этапы подключения дренажных насосов

После подключения поплавкового выключателя к насосу необходимо выполнить его настройку. Лучше всего это делать в подходящей по объему емкости полной воды, а уже потом давать насосу «проверку боем». Выполняется подключение и настройка в несколько этапов:

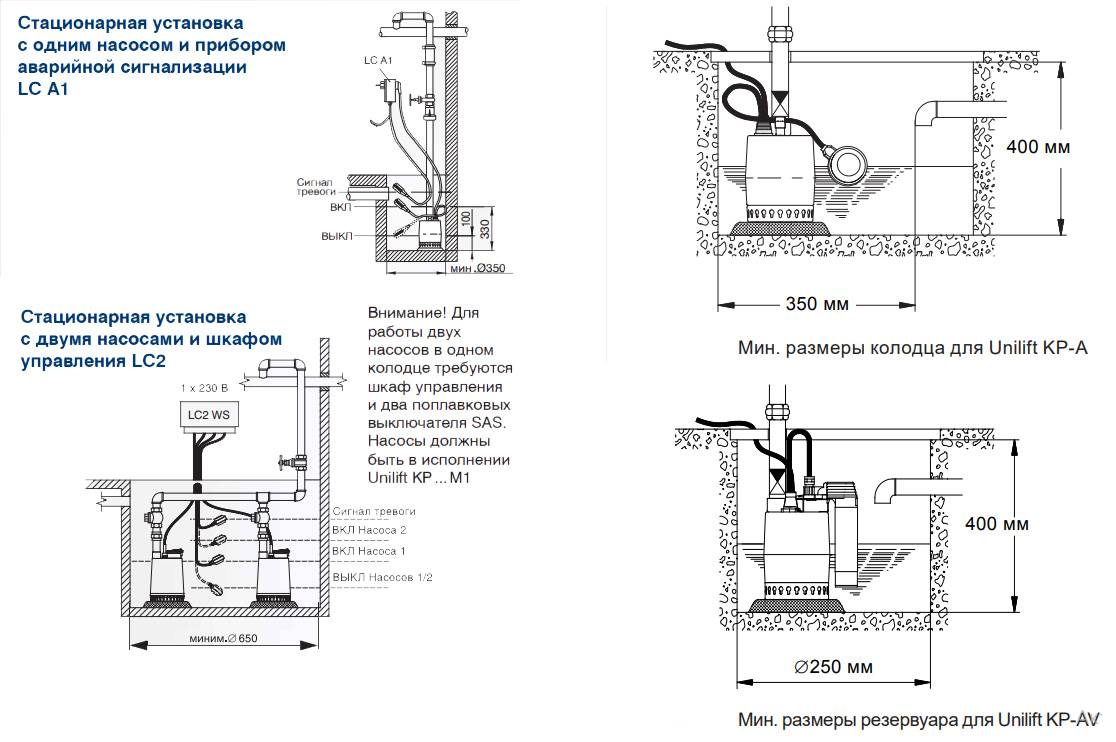

Если в системе откачки воды используется несколько дренажных насосов, и соответственно несколько поплавков, то они крепятся на штанге, роль которой обычно исполняет обычная пластиковая труба.

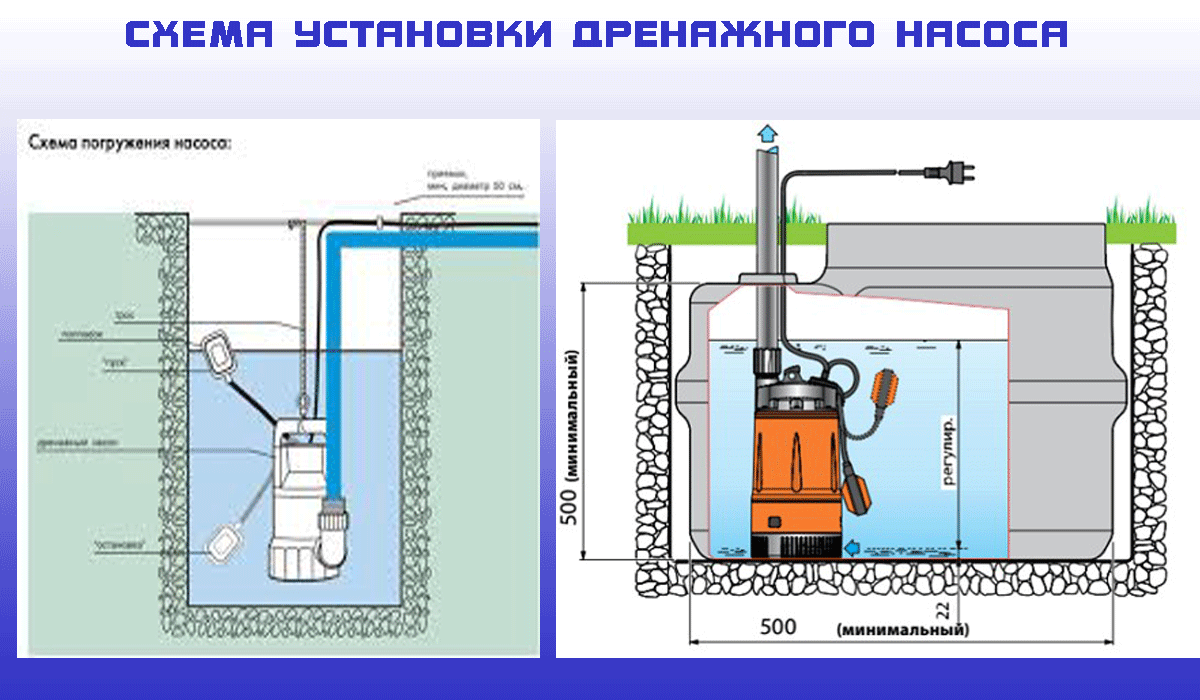

Особенности непосредственного монтажа дренажного насоса следующие. Для отвода откачанной жидкости используйте шланг, диаметр которого идентичен диаметру напорного патрубка дренажника.

Если шланг тоньше, из-за неестественного перепада давления привод дренажного насоса с поплавковыми выключателем будет постоянно перегружен. Такой режим эксплуатации очень негативно сказывается на ресурсе работы устройства.

Под дренажники погружного, либо полупогружного типа с нижним забором воды необходимо подставлять какую-либо платформу (подойдет даже обычный лист металла), чтобы насос не нахватался ила и песка со дна выкачиваемой емкости.

Погружной фекальный насос может устанавливаться непосредственно на дно септика, если он забетонирован и имеет ровную и твердую поверхность.

В случае если канализационная яма просто вырыта в почве, то фекальный насос лучше подвесить на стальном тросе в 15 сантиметрах от дна, так как за время эксплуатации септика грунт на дне может размякнуть и поглотить погружной насос.

Перед опусканием устройства в выгребную яму, на монтируется гибкий шланг для отвода сточных вод (в зависимости от патрубка он может крепиться муфтой либо резьбой, если никакое крепление не предусмотрено – зафиксируйте шланг пластиковым хомутом).

Если вы хотите, чтобы ваш дренажный насос в полной мере отработал свой рабочий ресурс, необходимо время от времени выполнять его профилактическую чистку. Она не требуется, если погружной насос используется для отвода чистой воды без механических загрязнений.

Однако если устройство работает в загрязненной среде, например канализационной яме, раз в месяц необходимо выполнять его чистку. Делается она просто: струей воды под сильным давлением (со шланга) насос и поплавок обмывается от загрязнений. Таким образом нужно очищать и .

2.1
Обзор конструкции дренажного насоса с поплавком (видео)

1.
2.
3.
4.
5.
6.

Применяют дренажный насос с встроенным поплавком для монтажа в колодцах, баках, накопительных конструкциях, резервуарах и прочих местах, где собираются жидкости и стоки. В одной емкости можно установить несколько поплавков, если каждый из них предназначается для выполнения разных функций. Это может быть устройство управления насосом, датчик уровня или перелива жидкости. Их использование позволяет защитить насосное оборудование, когда оно входит в режим «сухого хода», а также предохранит от перелива в случае наполнения емкости.

Лучшие дренажные насосы для грязной воды

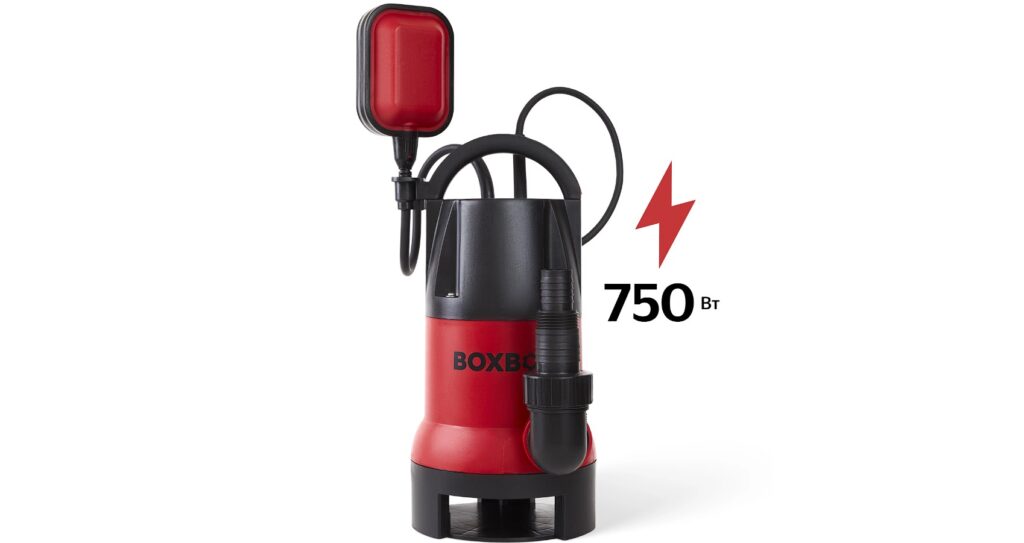

Boxbot DWP-750

Это центробежный насос с корпусом из нержавеющей стали, устойчивым к коррозии и ударам. Его мощность составляет 750 Вт, а напряжение — 220 В. Он может перекачивать до 300 литров воды в минуту и поднимать ее на высоту до 10 метров. Насос имеет 5-метровый кабель и 2-дюймовый внутренний патрубок. В комплект также входит универсальный адаптер для шлангов разных размеров.

Одна из особенностей насоса — поплавковый выключатель, который автоматически включает и выключает насос в зависимости от уровня воды. Это предотвращает пересыхание и его повреждение. Поплавковый выключатель также можно отрегулировать, чтобы установить необходимый уровень воды. Еще одна особенность — тепловая защита, которая предохраняет двигатель от перегрева и перегрузки. Если насос перегревается или потребляет слишком много тока, он отключится и включится, когда остынет.

Дренажный насос Boxbot, 750 Вт, DWP-750
Достоинства:

• Работает с крупными твердыми частицами диаметром до 25 мм, что делает его пригодным для перекачивания воды с грязью, песком, гравием или мусором.
• Обладает высокой производительностью и мощностью, что позволяет ему быстро и эффективно откачивать большие объемы воды.
• Прочная и долговечная конструкция обеспечивает длительный срок службы и не требует особого ухода.
• Прост и удобен в эксплуатации, не требует специальных навыков или инструментов.
• Предусмотрена система безопасности и защиты, которая предотвращает перегрев, перегрузку и пересыхание.

Недостатки:

Не обнаружены.

Quattro Elementi Drenaggio 400 F

Модель Drenaggio 400 F используется для отведения относительно грязной воды. Допустимый размер твердых частиц — до 35 мм. Данный насос подойдет для откачивания воды из подвала, погреба во время подтоплений. От работы вхолостую он защищен автоматическим поплавковым выключателем. Для правильной работы насоса, его необходимо устанавливать на твердое основание без песка и мусора

Важно правильно подобрать диаметр шланга, т.к. с увеличением высоты подъема падает производительность

Температура перекачиваемой воды должна быть не ниже 5°C, а окружающей среды не ниже 1°C. Гарантийный срок использования – 1 год.

Quattro Elementi Drenaggio 400 F
Достоинства:

• работает от бытовой сети 220 Вольт;
• легкий (4,75 кг);
• длинный шнур (10 м);
• работает тихо;
• недорогой.

Недостатки:

не любит перепады напряжения.

ЗУБР НПГ-М1-400

Погружной дренажный насос с вертикальной установкой, предназначенный для выкачивания воды из емкостей, водоемов, перекачивания различной степени загрязнения жидкости, полива огорода. Можно использовать для забора воды из колодца. Двигатель защищен от перегрева термопредохранителем. Изменение уровня воды отслеживается поплавком, который автоматически включает либо выключает насос. Соединительный штуцер позволяет присоединять шланги диаметром от 1’’ до 1 ½’’. Работает от бытовой электросети.

ЗУБР НПГ-М1-400
Достоинства:

• легкий (3 кг);
• недорогой;
• неприхотливый.

Недостатки:

• короткий шнур (7 м);
• производительность сильно падает с увеличением глубины погружения.

Makita PF0410

Данная модель дренажного насоса используется для полива участка, откачивания воды из различных емкостей или водоемов. Справляется с грязной водой с частицами до 35 мм. Мощности насоса хватает для откачки воды с 5-метровой глубины, в горизонтальном направлении передает воду на расстояние до 50 метров. От сухого хода насос защищен автоматическим поплавковым выключателем. Конструкция мотора с двойным уплотнителем с масляной камерой защищает его от повреждений при непродолжительной работе на сухую. Гарантия 1 год.

Makita PF0410
Достоинства:

• тихий;
• работает от сети 220 В;
• соответствует заявленным характеристикам.

Недостатки:

не выявлено.

PATRIOT F 900

Самый мощный из рассматриваемых насосов. Используется для выкачивания грязной воды. Может применяться для орошения участка. Требует правильной установки, при которой он подвешивается, не касаясь дна емкости (водоема), чтобы предупредить всасывание ила и мусора со дна. Насос оснащен автоматикой от сухого хода в виде поплавкового выключателя. Максимальная высота подъема воды – 10 метров, производительность – 13,98 м3/ч.

PATRIOT F 900
Достоинства:

• мощный;
• бесшумный двигатель;
• при правильном подборе шланга и высоты подъема воды работает по максимуму.

Недостатки:

• не прочный пластик корпуса;
• случаи поломки по истечению гарантийного срока.

Заключение

По сравнению с насосами для водопроводных систем, которые изначально ориентируются на большую высоту подъёма, дренажные модели держат напор максимум 10 м. При горизонтальной подаче длина трассы значительно увеличится, хотя есть масса нюансов, которые могут на это повлиять. В первую очередь имеет значение глубина погружения насоса, диаметры трубопроводов, подающих и отводящих воду.

Такое оборудование можно вообще считать универсальным — ведь кто сказал, что насос, предназначенный для грязной воды, не может перекачивать чистую? С погружным, конечно, сложнее – не будешь же его из канализационного накопителя монтировать в питьевой колодец. Но с поверхностными моделями нет никаких проблем: поставьте новые шланги — и можно качать не только сточную воду, но и водопроводную.
