Как сделать отвод воды вокруг дома и на участке своими руками

Виды дренажа

Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.

Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома

По способу установки

По способу установки дренажная система может быть:

Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,

Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды

• Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
• Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка. Дренажная труба в гравийной засыпке

Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.

По типу реализации

Есть несколько типов (схем) устройства дренажа на участке:

• Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
• Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня. Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж
• Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
• Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка). Лучевой дренаж участка

При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.

Проектирование и монтаж отсекающего дренажа дома

• Определение линии прохождения дренажного трубопровода. Дренажная труба проходит по верхней границе участка, и по линиям проходящим по краям участка. В случае слабовыраженного рельефа, или высокого уровня грунтовых вод, дренажный трубопровод замыкается по всему периметру участка; • Определяется глубина заложения дренажных труб. При этом нижняя отметка подошвы фундамента должна находиться на 0,5м выше линии соединяющей дренажные трубопроводы. Дренажные трубопроводы укладываются с минимальным уклоном в сторону самого нижнего трубопровода или колодца. Возможна укладка дренажных трубопроводов в горизонте, при условии соблюдения требования не подтопления фундамента; • Определяются места установки ревизионных колодцев, и сборного колодца. Дренажный колодец необходимо углубить на 0,2-0,5м больше глубины заложения дренажных труб; • В подготовленную дренажную траншею укладывается слой геотекстильного материала, при этом геотекстиль должен закрывать дно, и боковые стены дренажной траншеи; • Поверх геотекстильного материала производится отсыпка гранитным щебнем (фракция 5-20 или 5-40). Укладывается дренажная труба, с подключение к дренажным колодцам. Производится обратная засыпка дренажной траншей, при этом сверху щебня необходимо оставить порядка 20см для засыпки грунтом. • Верхняя часть щебня пеленается оставшимся геотекстилем, и производится засыпка грунтом.

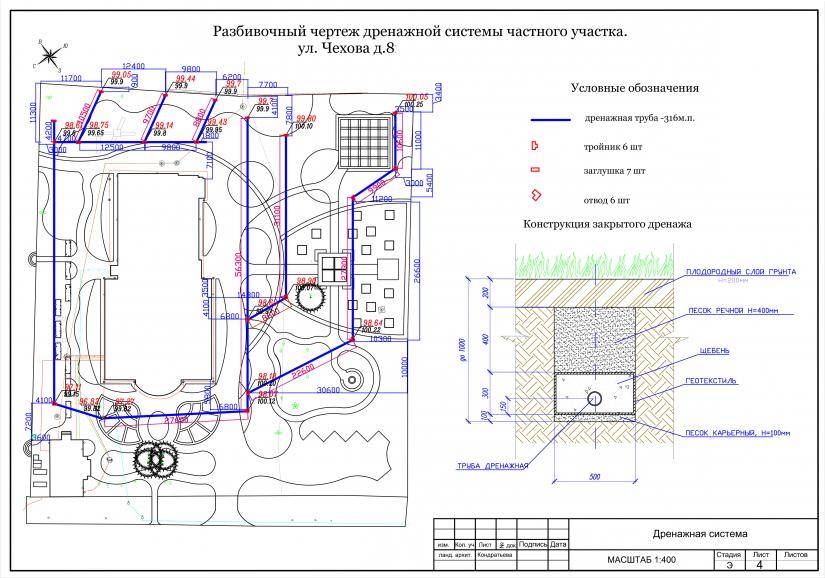

Как создается проект дренажной системы

Проект дренажной системы желательно разрабатывать на этапе застройки участка, поскольку поверхностные и подземные воды могут оказывать разрушительное действие, как на зеленые насаждения на территории участка, так и на сооружения. Такой подход позволит эффективно и комплексно решить проблему подтоплений, избежать лишних финансовых и трудовых затрат. Но сотрудники нашей компании могут осуществить дренаж и после застройки. Просто это займет больше времени, и, соответственно, будет стоить несколько дороже.

Проектирование дренажных систем в нашей компании регламентируется соответствующими нормативными документами – СНиП 2.06.15-85 и 2.04.03-85 и базируется на современных разработках таких организаций, как Моспроект, НИИ Мосстрой и др. в сфере дренажей из полиэтиленовых труб с фильтрующей оболочкой.

Информация, которая нужна для работы над проектом дренажа:

1. План участка с нанесенными на нем строениями и указанием глубины закладки фундаментов
2. Топографическая съемка территории (для сложных рельефов или сложной по задумке геопластики – обязательна, для ровных участков с простым рельефом – не обязательна)
3. Карта озеленения (денроплан) необходима для привязки дренажной системы к планируемым участкам озеленения
4. Дорожно-тропиночный план нужен в любом случае (для эффективного сбора и отвода воды с дорожек и площадей сплошного мощения)
5. Геологические и гидрологические данные разрабатываемого участка. Эти данные могут не понадобится, в случае, если массив для застройки, на котором находится участок, уже изучен и грунт имеет одинаковую структуру. Т.е. повторно заказывать «геологию» не требуется.
6. План коммуникаций на территории (существующих и планируемых).

Нужен ли водоотвод с придомовой дорожки?

Водосток с отмостки – это система, предназначенная для отведения ливневых вод или талого снега от стен, цоколя и фундамента дома. Такая вода не задерживается на поверхности, а стекает по специально проложенным желобам, канавкам, углублениям и отводится в централизованную дренажную систему, отдельную ёмкость, либо просто в землю.

Водосточка на отмостке играет неоценимую роль в сохранении целостности всего здания, и она монтируется для выполнения следующих задач:

1. Защита. Отмостка без водостока – это как машина без тормозов. Вроде бы ездить на ней можно, внутри работает кондиционер, играет музыка, комфортные сиденья, все датчики исправны, но вот затормозить не получится. В результате – авария.

   Наличие отмостки – это конечно хорошо. По ней можно комфортно передвигаться, не боясь испачкать ноги о грязь, она может иметь красивый внешний вид, особенно, если выложена из плитки или создана из штампованного бетона.

   Но отсутствие водостока рано или поздно приведёт к подмыванию фундамента, образованию трещин в стенах и угрозе разрушения самого дома.

2. Предохранение. Фундамент и почва имеют свойство расширяться под действием температуры. В результате, между ними образуются щели, в которые может затекать вода. При наступлении морозов эта вода затвердеет, ещё больше расширится и будет разрушать здание изнутри.
3. Эстетичность. Из-за постоянного скапливания влаги на поверхности придомовой дорожки, фундамент, цоколь, стены и сама отмостка могут «поцвести», то есть покрыться зелёной плесенью, мхом или сорняками.
4. Практичность. По сухой дорожке приятнее и комфортнее ходить. Обувь чистая и не мокрая. Но этого не будет, если на отмостке отсутствует водосток.

К примеру, 2 человека построили себе дома в одной местности (один дом с водосточкой, другой без неё). Уже через 10-15 лет тому, кто сэкономил на дренажной системе, придётся частично заменять фундамент, а ещё через 10 лет – дом станет аварийным, поскольку основание будет подмытым и потрескавшимся.

Тот, кто не экономил на водоотведении, не столкнётся с такими проблемами минимум лет 40-50 и только потом из-за фактора времени ему нужно будет ремонтировать отдельные участки цоколя.

Экономить на водостоке нельзя

Единственный вариант, когда отказ от оборудования отмостки водостоком может быть оправдан – расположение дома на песчаном грунте. Тогда вода будет впитываться в песок, а не перенасыщать почву и застаиваться в ней. Но, поскольку песчаный грунт – это редкость, необходимо позаботиться о создании качественной дренажной системы.

Типы дренажа

Существует несколько видов дренажной системы. Они отличаются способом монтажа и своей функциональностью.

• Пристенный.
• Пластовый.
• Кольцевой.
• Поверхностный. Имеет связь со сточной кровельной системой, выполняет роль ливневой канализации.

Пристенный дренаж фундамента применяется на участках с глинистой почвой. Он защищает опорную часть дома от подтопления во время осадков, монтируется вокруг постройки. Подходит для ленточного и монолитного фундамента. Глубина залегания около 1 м. Монтируется вместе с другими видами дренажа, так как не защищает баню от грунтовых вод. Рекомендуется также для участков, расположенных в низине, где вода стекает к опорной части постройки после любых осадков. Отвод располагают максимально близко к опоре, ниже ее подошвы.

Пластовый дренаж фундамента не самый популярный, но является обязательным при закладке монолитной опорной части. Подходит для участков с несколькими слоями водоносных почв. Прокладывается под всем основанием конструкции. Подходит для строительства бань, домов на любом типе почвы.

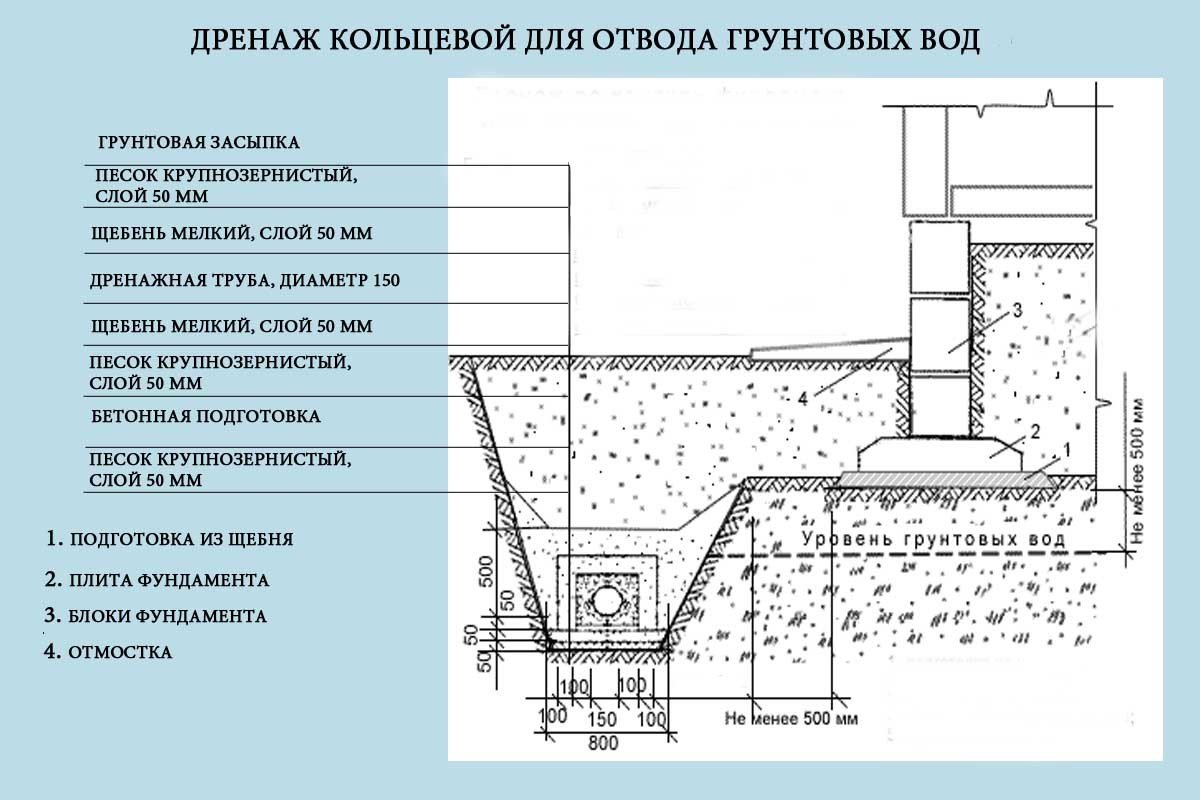

Кольцевой дренаж проходит вокруг дома. От пристенной отличается более глубоким залеганием (до 3 м). Хорошо защищает монолитный или ленточный фундамент от грунтовых вод. Применяется для осушения участка с близким залеганием воды или на песчаных почвах. Кольцевой отвод не дает влаге попасть в подвальную часть. Если подтопление происходит с одной стороны постройки, то кольцевую схему делают незамкнутой. Чтобы избежать прослабление почвы, отвод располагают на расстоянии от основания постройки 5-8 м.

Поверхностный отвод подходит для сухих участков с глубоким залеганием грунтовых вод. Он защищает постройку от подтопления во время сильных осадков или весеннего таяния снега.

Все существующие дренажные системы по глубине залегания и функционалу разделяются на два типа:

• Отвод совершенного типа. Прокладываются на точке водоупора, собирают влагу сверху и сбоку.
• Отвод несовершенного типа. Трубы укладываются выше точки водоупора, собирают влагу снизу, сбоку и сверху.

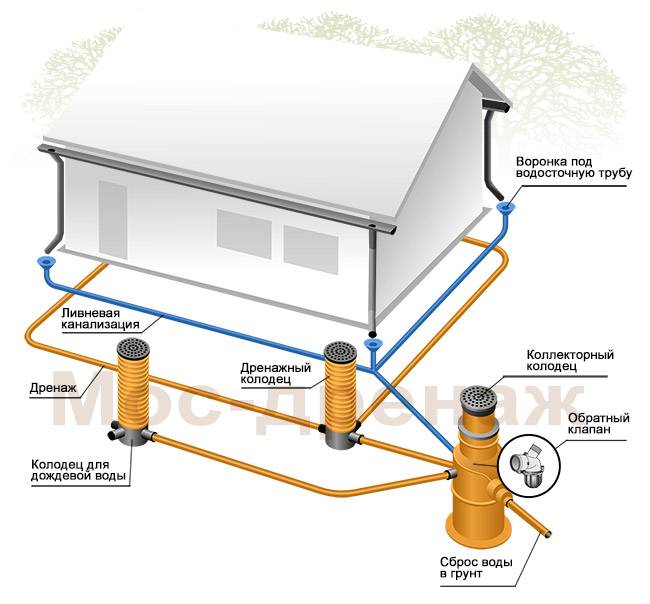

Как выглядит устройство ливневой канализации и последовательность строительных работ по ее организации

Структура сети водоотвода зависит от нескольких факторов: есть ли намерение использовать дождевую воду в целях полива, очищать ее или же сбрасывать без каких-либо операций в общую систему. К основным элементам, которые она может включать, относятся следующие компоненты:

• Открытый лоток для линейной конструкции.
• Дождеприемник для точечной конструкции.
• Пескоуловитель.
• Придверный поддон.
• Смотровой колодец.
• Коллектор.
• Трубы дренажные.
• Люк канализациолнный.
• Закрытый трубопровод.

Стадия проектирования

Если проект не предусматривает устройство ливневой канализации или нет карты последовательности выполнения работ, то собственнику придется, либо самостоятельно заняться этим, либо пригласить специалистов. Собственно, рассчитать количество материалов и способ монтажа в состоянии любой домовладелец. Для этого следует определиться с размерами системы, которые будут оптимальны для отвода воды.

Необходимые данные для выполнения расчетов несложно найти в интернете:

• Сведения о количестве выпадающих осадков в регионе.
• Максимальный уровень снежного покрова и дождевых осадков.
• Рельеф и общая площадь участка, с которого производится сток.
• Данные о коммуникационных сетях, находящихся под землей.
• Характеристики почвы.

Финальный подсчет объема отводимой воды выполняется по формуле, где участвуют данные о площади кровли, интенсивности осадков и поправочный коэффициент. Полученный результат используется для выбора оптимального сечения труб по таблице.

Создавая проект водоотвода, нужно отметить местоположение водосборников и ревизионных колодцев. Кроме диаметра труб и глубины их залегания следует определиться с уклоном желобов. Обычно последний показатель составляет 1 см на метр магистрали. Это позволит эффективно отводить воду и не допустить появления трещин в кирпичной стене здания.

Технология монтажного процесса

После составления проекта по устройству ливневой канализации в загородном частном доме и разобравшись с теоретической частью по монтажу системы, остается приступить непосредственно к процессу. Для этого составленная схема переносится на участок, таким образом, отмечаются места установки дождеприемников и емкостей для накопления воды.

Следующий шаг – планирование магистрали для прохождения труб, которая будет соединять все элементы конструкции. Дальнейшие действия выполняются по следующим переходам:

• Вырыть траншеи для трубопровода, их глубина должна превышать сечение укладываемых труб не менее чем на 150 мм.
• На дно готовой траншеи засыпать песок или гравий, который будет выполнять роль подушки, и способствовать нейтрализации сил пучения. Толщина подушки после трамбовки должна быть в пределах 150-200 мм.
• Выкопать котлованы для коллекторной емкости и ревизионных колодцев.
• Смонтировать трубопровод, соблюдая углы уклона.
• Установить лотки, дождеприемники и подсоединить их к трубам.
• Подключить трубопровод к пескоуловителю и колодцу или резервуару, используя фитинги.
• Засыпать траншею слоем песка или гравия и утрамбовать его.
• Облагородить прилегающую к водоотводу территорию, например, уложить тротуарную плитку или забетонировать, после чего установить решетки на линейные магистрали лотков.

На участках с пересеченной местностью нужно организовать перепадный колодец с соблюдением необходимого уклона труб. По возможности, перед тем как засыпать траншею желательно провести гидравлические испытания, которые помогут обнаружить места протечек

Определенная последовательность монтажных работ при устройстве ливневой канализации имеет важное значение для последующей эксплуатации системы

Обслуживание ливневки

Качественная организация процесса отвода дождевой и талой воды – это еще не все. Система нуждается в периодическом обслуживании, для чего необходимо выполнить несколько простых операций:

• Раз в 6 месяцев следует проводить очистку стоков.
• Не реже раз в три месяца контролировать состояние пескоуловителей, а при необходимости также проводить чистку.
• На дне дренажного колодца могут собираться частицы грязи или ила, их нужно периодически удалять, чтобы предотвратить засорение дренажа.

Через 10-15 лет эксплуатации водоотводящей системы рекомендуется промывать трубы от наслоений. Промывка осуществляется в двух направлениях при помощи напора воды из шланга.

Виды дренажных систем

В зависимости от остроты проблемы затопления участка можно выделить несколько способов как сделать дренаж вокруг частного дома.

Поверхностный дренаж

К этому типу можно отнести ливневую канализацию (ливнёвка). Преимущество такого дренажа в том, что его обустройство более простое и доступно после выполнения большинства видов работ на участке. Поверхностные дренажные системы позволяют отвести только дождевую и талую воду, справится с грунтовой водой им не под силу.

Существует два вида поверхностного устройства дренажа: линейный и точечный.

Линейный дренаж

Ориентирован на отвод ливневых или талых вод со всего участка и от дома, в частности. Вода стекает в каналы, вырытые в грунте и отводится в дренажный колодец. Как правило, каналы имеют прямую линейную форму и закрываются решетками.

Точечный дренаж

Ориентирован на быстрый отвод воды, образующейся из локальных источников (например, под водостоками крыши, поливочными кранами и т.д.). Точечные дренажи закрывают декоративными металлическими решетками, чтобы исключить засорение канала мусором и листьями. От каждой точки прокладываются дренажные трубы, которые соединяют с основной магистральной трубой, ведущей к дренажному колодцу.

По способу устройства дренаж может быть открытым и закрытым

Открытый дренаж

Система траншей, желобов, водостоков или водосборных лотков.

Такой дренаж представляет собой траншею, которая предназначена для отвода ливневой и талой воды от дома и с участка.

Принцип устройства открытой дренажной системы

Вдоль всех сторон участка и вокруг дома выкапывается канава шириной до полуметра и глубиной 50-60см. Все эти траншеи соединяются с общей водоотводной траншеей.

Для того, чтобы вода беспрепятственно стекала в траншею со стороны дома в канаве делают скос под углом 30о, а уклон в сторону главной водозаборной траншеи (или сливного колодца) позволит самотеком отводить воду в нужном направление.

Плюсом открытой системы дренажа можно назвать низкую стоимость и высокую скорость выполнения работ. Но, если требуется отвод большого количества талой и дождевой воды, то придется устраивать глубокую водоотводную линию, в которую может кто-то упасть. Необустроенные стенки канав разрушаются. Такая система портит внешний вид участка.

Увеличить срок службы и повысить безопасность такой системы можно посредством использования специальных лотков (из пластики или бетона), которые сверху закрываются решетками.

Открытый дренаж вокруг дома

Закрытый дренаж

Имеет более эстетичный вид, по сравнению с предыдущим, так как оснащается защитной решеткой, но приемная канава гораздо уже и мельче. Их виды представлены на фото.

Закрытый дренаж вокруг дома

Засыпной дренаж – система засыпанных траншей

Используется в том случае, когда площадь участка невелика, и сделать открытый дренаж невозможно или нецелесообразно. Недостаток этой системы в невозможности проводить обслуживание траншеи после обустройства без демонтажа.

Правильный дренаж вокруг дома такого типа обустраивается в несколько этапов.

выкапывается траншея на глубину около метра с обязательным соблюдением уклона в сторону сливного (дренажного) колодца;

на дно траншеи укладывается геотекстиль;

траншея засыпается гравием, щебнем и т.п.;

сверху укладывается слой дерна. Этот этап необязателен, но позволяет придать участку более эстетичный вид.

Засыпной дренаж

Глубинный дренаж

Отведение большого количества грунтовых вод требует устройства основательной системы – глубинный дренаж участка. Устройство глубинной дренажной системы применяют на участках с глинистой почвой, расположенных в низине и характеризующихся высоким уровнем грунтовых вод.

Процесс устройства трудоемкий и заключается в прокладке труб (диаметр зависит от количества отводимой воды) с перфораций в глубокие траншеи (зависит от высоты расположения почвенных вод).

Особенности дренажа на проблемных участках

Существуют ситуации, когда при устройстве дренажной системы необходимо выполнить дополнительные работы. Это связано с особенностью грунта, глубиной залегания подземных вод и степенью наклона участка. Все эти обстоятельства нужно учесть перед тем, как приступить к работе по водоотводу.

Если вода на участке после снежной зимы или обильных дождей долго не уходит, то надо обязательно проверить на каком уровне залегают грунтовые воды. Самый простой способ – пробурить пробную скважину. Для этого берут садовый бур с удлинителем и формируют несколько отверстий в грунте (в разных местах участка, потому что водоносный пласт залегает неравномерно) на глубину от одного до двух метров.

Если через 1-2 дня скважины наполнятся водой, то это будет свидетельствовать о высоком уровне грунтовых вод. В этом случае дренажная система должна иметь обширные разветвления. Большое количество воды не всегда быстро может уйти самотеком в приемник, поэтому иногда приходится дополнительно устанавливать насосное оборудование.

Для отвода воды на участках, расположенных с уклоном, совмещают два типа дренажа – открытый и закрытый. Это необходимое условие для сохранения верхнего плодородного слоя, который может быть размыт стекающей по грунту водой. Колодец для сбора воды располагают в самой низкой точке местности.

Традиционной схемой дренажной конструкции для участка с уклоном считается «елочка». Если территория очень большая, то целесообразно дополнить систему водоотвода поперечной траншеей. Вода из нее должна уходить непосредственно в нижний колодец.

Вода надолго задерживается на глинистых почвах, это мешает нормальному росту и плодоношению растений. Корни загнивают от обильной влаги и рост садово-огородных культур прекращается. На таком грунте используют комбинированный дренаж – глубинный и поверхностный метод. Перед тем как засыпать траншеи первым слоем песка или щебенки обязательно взрыхляют глинистое дно.

Торфяной грунт характеризуется высоким уровнем залегания подземных вод. Весной на участке долго не высыхают лужи. Установление дренажной системы считается обязательным условием для проживания на таком участке, дает возможность вырастить урожай и красиво оформить ландшафт. Перфорированные трубы располагаются в продольном и поперечном направлении, глубина траншей для торфяных грунтов составляет 40-50 см.

Когда необходимо обустройство дренажа вокруг дома своими руками

Поборники тщательного осушения почвы вокруг построек заявляют о необходимости оборудовать дренаж вокруг едва ли не каждого частного дома, делая исключения разве что для зданий, расположенных на возвышенных участках с сухими почвами вокруг.

Как правило, обеспокоенность в вопросе, как делается дренаж вокруг дома, проявляют при постройке. Дренаж дома предусматривает отведение от него возможно большего объема накапливающихся в почве вод на значительное расстояние в том случае, если местность характеризуется преобладанием глинистых грунтов. В таких случаях впитывание влаги происходит слишком медленно, подвергая разрушающему воздействию гидроизоляционную защиту фундамента и стены.

Представляется необходимым проведение в той или иной форме работ по дренированию дома, если:

• подвальные помещения подвергаются воздействию вследствие близости расположения уровня грунтовых вод или в них проникает избыточное количество влаги вследствие обильных осадков или паводков;
• здание расположено на глинистых почвах в низине;
• при высоком уровне осадков происходит заболачивание почвы;
• наличествуют водонепроницаемые покрытия, препятствующие скорейшему прохождению воды в почву;
• требуется устранить неровности рельефа, срезав бугры и обеспечив отвод застаивающейся в ямах воды.

Если грунтовые воды залегают близко, а участок расположен в низине, то дренаж будет нужен независимо от типа почвы
