Эксплуатация и обслуживание дренажных систем для частного дома

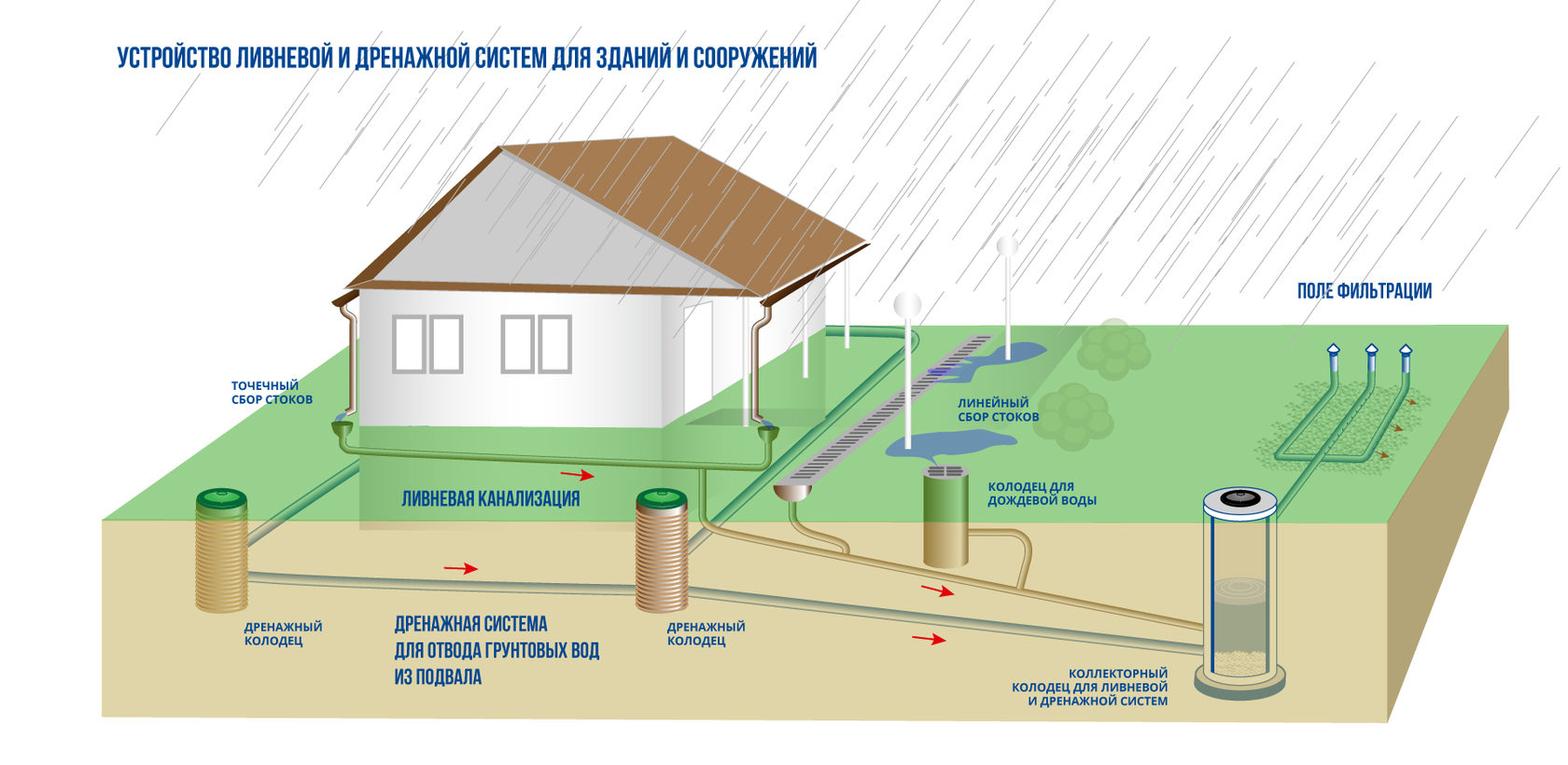

Виды и устройство дренажных систем на участке

При устройстве дренажной системы водоотводения опираются на количество подземных вод на участке, тип грунта, рельеф и количество осадков. В зависимости от этих параметров выбирают один из видов коммуникации:

• Открытый, он же поверхностный дренаж. Коммуникация предпочтительна при нормальном уровне увлажненности грунта (подземные воды протекают не выше отметки 2,5 м) и при условии большого количества осадков. Устраивают открытый дренаж точечным и линейным способом. Систему прокладывают не глубже 50 см от поверхности земли. Чаще это желоба с решетками или просто подготовленные в земле каналы с усыпанным на дно щебнем, гравием, битым кирпичом. Последний вариант хорош для садовых участков.
• Глубинный дренаж (подземный). В этом случае система служит для отведения грунтовых вод, расположенных высоко (на уровне 1,5 метра и выше). Трубы укладывают в подготовленные каналы, оборачивают геотекстилем, обсыпают щебнем и закапывают. Все дрены связаны между собой и имеют уклон в сторону точки сброса или септика/накопителя. Для контроля эффективности и работоспособности коммуникации устанавливают смотровые колодцы в местах изгибов и поворотов системы.

Виды и устройство дренажных систем

Есть несколько вариантов создания систем для дренажа, выбор которых зависит от причин появления лишней воды в грунте, и каждая из данных систем создается по особой технологии. Эти варианты отличаются также друг от друга количеством усилий и материальных средств, затраченных по ходу их осуществления.

Самый простой способ, который используется для удаления вод осадочного происхождения – это поверхностный дренаж открытого типа, для которого нет необходимости использовать дорогостоящие трубы. Это система взаимосвязанных между собою траншей шириной около полутора метров, а глубиной примерно полметра, которая чаще применяется для садовых участков.

Траншеи имеют ответвления, идущие вглубь участка. Собирающаяся в них вода стекает в эти траншеи, после чего по магистральному каналу направляется в специальные водосборники.

Но такой способ водоотведения имеет ряд недостатков,  приходится мириться с тем, что вся усадьба исполосована канавами, портящими эстетичность территории. Поэтому лучше, если для удаления с участка дождевой и талой воды используется засыпная дренажная система водоотвода, отличие которой лишь в том, что траншеи засыпаются битым кирпичом, потом щебенкой, а сверху укладывается слой травяного дерна.

Чтобы обеспечить защиту фундамента от воды используют также более дорогие методы. Они подразумевают применение специальных дренажных труб, завернутых в геотекстильный материал. Эти трубы укладывают на дно узкой траншеи полутораметровой  глубины, где заранее насыпан слой гравия и песка. Сверху их засыпают теми же материалами, а потом слоем земли.

Но каким бы способом не осуществлялось удаление лишней воды из грунта, устройство дренажных систем на участках можно обобщить в одну принципиальную схему:

• Конечным пунктом стока жидкости является или природный водоем, или водосборник, состоящий из покрытых гидроизоляцией бетонных колец, из которого выкачивают воду с помощью дренажного насоса.
• К водосборнику жидкость стекает по магистральному каналу.
• А в магистральный канал вода попадает из системы дренажных труб или траншей, в которые она стекает из грунта или кровельных водостоков.

На территории, принадлежащей владельцам частных домов, обычно имеются различные насаждения, например, цветы, кусты, декоративные или плодовые деревья. Если почва, на которой они растут, постоянно перенасыщена влагой, то содержащиеся в земле объекты жизнедеятельности начинают разлагаться, а ответственные за этот процесс бактерии могут причинить вред растениям, которыми дорожат хозяева.

Система дренажа для садового участка поможет предохранить гибель ценных насаждений, выращиваемых с большой любовью.

Как очистить дренаж

Грамотно обустроенная система дренирования дома и придомовой территории – это надежная защита всего частного жилого комплекса. Ведь в случае засорения и подтопления может пострадать даже фундамент. Регулярное обслуживание и прочищение избавит от ненужных проблем. Знание устройства дренажа поможет качественно обслуживать эту систему.

ВНИМАНИЕ! Разработано уникальное высокоэффективное средство, для прочистки канализационных труб, устраняющее любые засоры. Средство представляет собой концентрированную смесь ферментов, которые легко расщепляют и перерабатывают скопления жира и любые отложения органического происхождения

Одной упаковки Saniclean хватит на целый год! Читать дальше»

Регулярное обслуживание

Раз в несколько недель контролируют состояние дренажа. Для этого достаточно осмотреть ревизионный колодец. Его люк открывают, оценивают количество стоков в шахте, состояние дна:

• стоки в дренажной системе не должны застаиваться, их уровень должен быть невысоким, всегда примерно одинаковым (может повышаться после затяжных дождей, во время таяния снега);
• в колодце не должно быть крупного мусора;
• дно и стенки не должны заиливаться.

Периодически проводят чистку колодцев. Если они начинают заиливаться, забиваться мусором, выполняют:

• промывку: в колодец подается вода, илистые или песчаные отложения на дне перемешиваются с нею, взвесь откачивается дренажным насосом;
• очистку от мусора: его вынимают из шахты;
• прочистку засоров в трубах: выполняется с помощью металлических тросов (мусор проталкивается к ревизионному колодцу и вынимается). При заиливании труб, плотном засоре их можно промыть водой из садового шланга под давлением (вода с илом и песком скапливается в колодце и затем откачивается из него).

Осмотр и очистка выполняются сразу для всех ревизионных колодцев, установленных на участке. Периодически осматривают коллекторный или накопительный колодец (контролируют уровень воды в нем, степень загрязнения стоков, эффективность их откачки или сброса).

Дренажная система: что придется чистить

Система дренирования (сбора и отвода воды с участка) представляет собой разветвленную сеть из труб и колодцев. Первые позволяют собирать и транспортировать влагу, а вторые нужны для обслуживания системы.

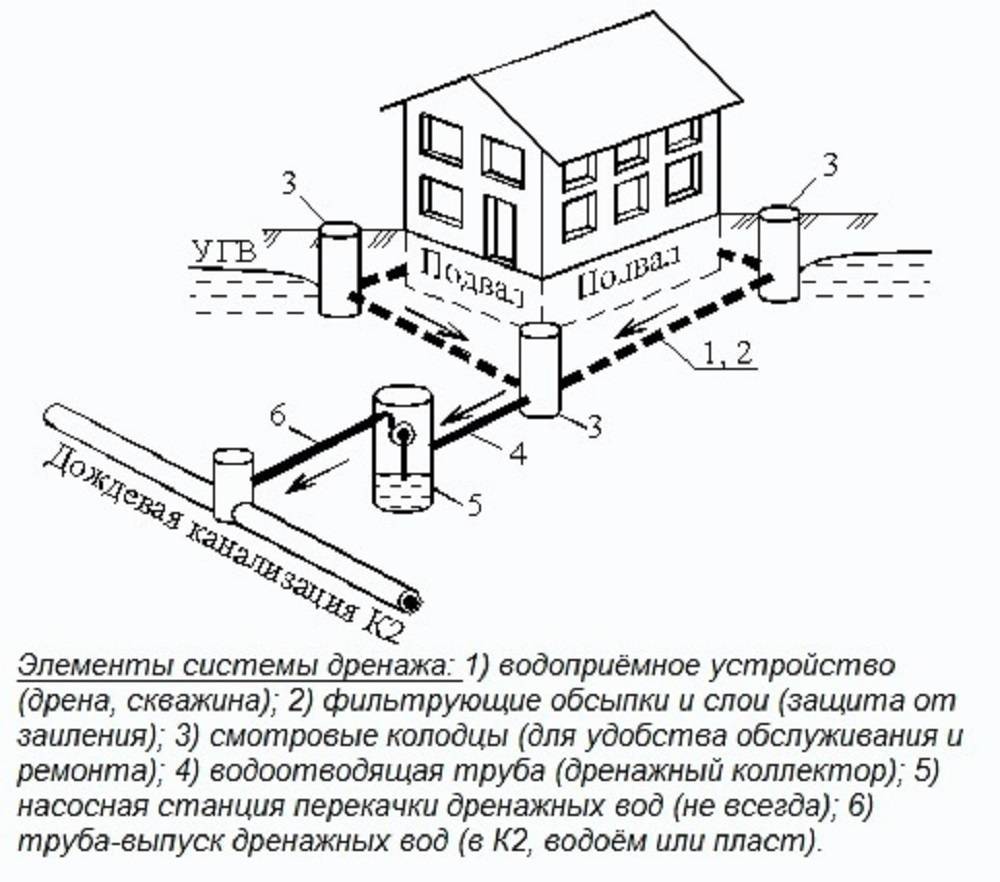

Общая схема дренажной системы частного дома и участка

Дренаж состоит из элементов четырех видов:

1. Трубы-дрены с перфорацией для сбора воды из грунта.
2. Водосточные трубопроводы.
3. Смотровые колодцы для контроля за системой.
4. Дренажные или накопительные колодцы.

Самые проблемные участки в плане засорения – проложенные в земле перфорированные трубы. Если при укладке их не обернуть геотекстилем, то дырочки быстро заилятся и перестанут выполнять свои функции. Обязательно придется промывать дренаж, чтобы очистить перфорацию.

Илистые отложения являются основной причиной засоров и в трубопроводах. Если от этих наростов не избавиться, то вода перестанет удаляться по водостокам с осушаемого участка. С колодцами все проще. Засорить их до состояния полного прекращения работы сложно. Но и в них ил все равно постепенно накапливается, от него надо будет рано или поздно избавляться.

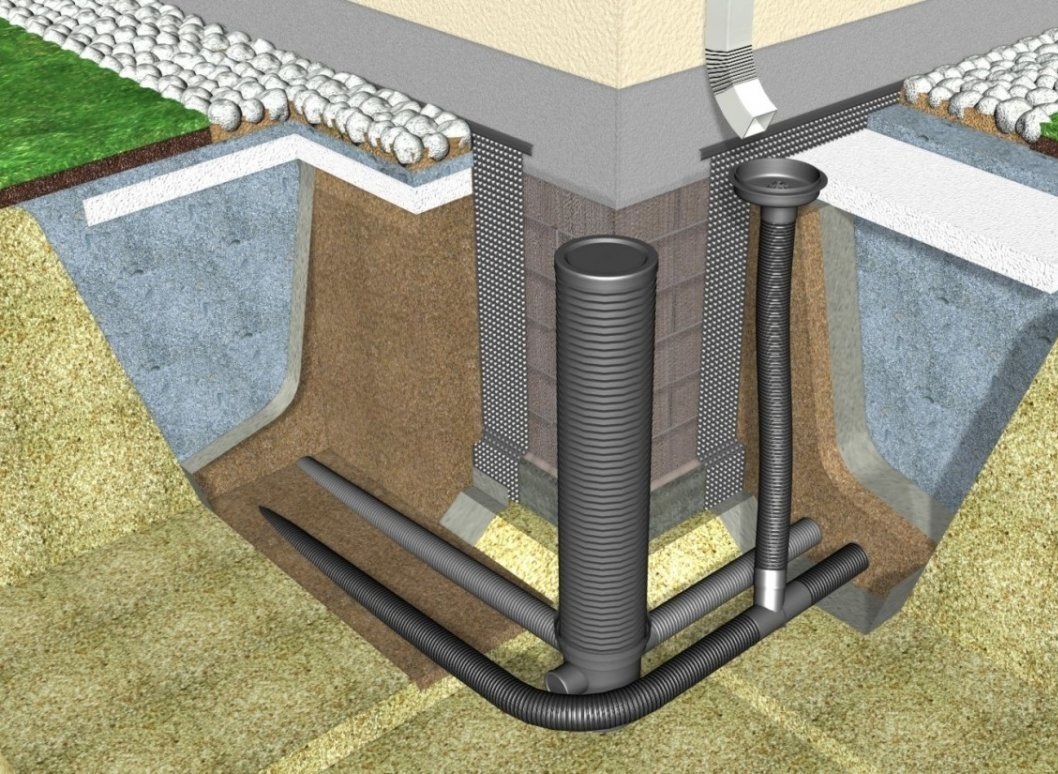

Схема дренажа фундамента

Снижение пропускной способности дренажа происходит из-за:

• повреждения дренов;
• заиливания либо засорения трубопроводов;
• просадки на отдельных участках дренажных труб;
• засорение перфорации и геотекстильных фильтров.

В отдельных случаях мало будет прочистить или промыть дренаж, его придется ремонтировать.

Консервация на зиму

Обычно дренаж не консервируется на зиму. В трубах не должно оставаться много воды (допускается уровень в 1-2 см). Зимой с поверхности почвы почти не поступает вода, а уровень грунтовых вод снижается. Поэтому в дренах и колодцах почти не остается стоков. Если сточной воды мало, дренаж не лопнет, даже если она замерзнет. На практике вода не перемерзает, если:

дрены укладываются ниже уровня промерзания грунта (это важно и для защиты от разрывов при замерзании, и для того, чтобы дрены не повреждались из-за морозного пучения грунта);
для дрен используются трубы достаточного диаметра (чем больше диаметр труб, тем меньше места в них будут занимать оставшиеся стоки);
при укладке дренажных труб в дрены использовалась отсыпка щебнем или гравием (работает как утеплитель, защищает от замерзания оставшейся в трубах воды).

Перед первыми заморозками стоит проконтролировать количество оставшейся воды в дренажных трубах (осматривают ревизионные колодцы). Если ее слишком много, можно выполнить откачку дренажным насосом. Если в коллекторных или смотровых колодцах установлены насосы, на зиму их снимают. Весной насосное оборудование устанавливают до начала паводка (конец марта или начало апреля).

Чем и как разморозить канализацию в частном доме

Существует разные способы и средства, как отогреть замерзшую канализацию (чем растопить лед в трубе). Все методы можно объединить в две большие группы:

термический способ . Предусматривает организацию подачи тепла к месту замерзания. Работы ведутся медленно, но исключен риск нанести повреждения системе трубопроводов. Этот способ наиболее приемлем в домашних условиях, когда специальных средств нет под рукой, а вызов специалистов невозможен или слишком дорог;

химический способ . В настоящее время разморозка химическим способом практикуется редко. Во-первых, потому что не всякая химия справится с обледенением. Во-вторых, потому что это затратный метод. И, в-третьих, потому что многие пользователи отдают предпочтение локальным канализациям, т.е. системам которые способны выполнять частичную очистку сточных вод.

Одним из компонентов локальных систем является наличие биологической очистки, а химия может негативно повлиять на жизнедеятельность бактерий. Тем не менее, простейшая его разновидность — крутой соляной раствор применяется согласно отзывам, до сих пор.

Более технологичный вариант, использование препарата типа Mellerud. Компоненты чистящего средства для труб Меллеруд реагируют с водой с образованием тепла.

Примечание

Следует осторожно использовать химический способ для разморозки пластиковых труб канализации. Т.к. сильный перегрев может вызвать их деформацию

сильный перегрев может вызвать их деформацию.

Очистка дренажной системы

Если в дренаж не попадает крупный мусор, он должен работать без капитальной очистки от 10-15 лет. При попадании крупного мусора его извлекают тросами или вымывают водой под напором.

Если дренаж периодически заиливается, есть нарушения в его монтаже (не использовался геотекстиль, отсыпка выполнена «грязным», непромытым щебнем, слой фильтрующей отсыпки недостаточно толстый). При заиливании дренажа выполняют:

• промывку труб под давлением. Вода подается внутрь трубы и откачивается насосом из ближайшего ревизионного колодца. Чтобы промывка была эффективной, каждую трубу промывают с двух сторон;
• промывку воздушно-водяной смесью. Для этого могут использоваться насадки, форсунки на садовые шланги, компрессорные установки, другое оборудование. При такой промывке очищаются перфорационные отверстия в стенках дренажных труб. Если дренаж уложен правильно, она выполняется редко, раз в несколько лет;
• капитальную очистку дренажа. Выполняется при заиливании дренирующей отсыпки, если в трубах и колодцах регулярно скапливаются илистые или песчаные отложения. Дрены вскрывают, фильтрационную отсыпку извлекают из траншей, промывают, очищают от ила, песка, частиц грунта. Трубы промывают. Геотекстиль меняют на новый. Очищенную отсыпку возвращают в траншеи и закапывают их.

Трубы ливневой канализации

При обустройстве ливневой канализации рекомендуется использовать трубы из полимерных материалов. Они не подвержены коррозии, как металлические изделия, имеют гладкую внутреннюю поверхность, что снижает риск заиливания трубы. Что касается диаметра, то для небольшой территории можно использовать изделия сечением 110 мм, для отведения воды с большой площади лучше использовать трубы диаметром 150 мм.

Европейская сифонно-вакуумная система ливневой канализации внутри здания Quick stream. Особенно эффективна для крыш широкой площади, высокий уровень шумопоглощения и виброизоляции.

Имеет значительно большую пропускную способность, чем традиционная канализация, меньшее количество стояков не требует земляных работ – все это обеспечивает – значительное экономическое и техническое преимущество.

Очистные сооружения сточных вод: основные виды и назначение

Очистительные сооружения для сточных вод представляют собой сложный комплекс различных объектов, в каждом из которых происходит отдельный этап удаления определенного вида загрязнений. Общий вид такого комплекса может состоять из:

• накопительного резервуара, в котором устанавливаются специальные фильтры, предназначенные для удаления крупных загрязнений;
• биофильтров – в них происходит процесс разложения органики;
• дезинфицирующих камер, основное предназначение которых – это обеззараживание очищенных стоков. После этого очищенную и осветленную воду можно безопасно для окружающей среды отводить в водоемы или грунт.

В зависимости от места и сферы использования, очистительные сооружения делятся на:

1. объекты, предназначенные для очистки канализационных стоков, поступающих по централизованной системе водоотведения.

2. специальные очистительные сооружения для обслуживания предприятий.

3. автономные очистительные станции – их основной областью применения являются частные дома и другие объекты, не подключенные к центральному водоотведению. Отличаются большим разнообразием как по конструктивным особенностям и принципу работы, так и по объему.

ЛОС могут использоваться также и для обслуживания небольших загородных поселков.

В этом случае на их базе создается локальная система водоотведения, к которой подключаются отдельные домохозяйства.

4. ливневая канализация – это отдельный вид инфраструктурного объекта, предназначенный для сбора стоков после осадков.

Как правило, очистные сооружения ливневых стоков – это независимые системы, но в небольших населенных пунктах могут подключаться к централизованной канализационной сети.

Наиболее сложным является процесс очистки промышленных стоков из-за высокого содержания в них различных примесей и даже ядовитых или токсичных соединений.

Поэтому их сброс в централизованную систему хоть и допускается, но исключительно после предварительной очистки.

Связано это, как правило, с экономической обоснованностью, так как для очистки промышленных стоков используется специальное оборудование, способное справляться с определенными типами загрязнений, характерными для конкретного производства.

Утилизация стоков в частных домах без доступа к централизованной канализации может происходить даже в традиционной выгребной яме, но, к счастью, такой способ уходит в прошлое.

Все больше владельцев загородных объектов выбирают локальные очистные сооружения для частного дома, которые являются не только цивилизованным вариантом решения проблемы, но и обладают высокой эффективностью.

Большинство таких сооружений способны очищать стоки на 90-98%, что соответствует параметрам технической воды, абсолютно безопасной для сброса в окружающую среду.

Кроме того, такую воду вполне можно использовать для полива огородов, мытья машин и других хозяйственных целей.

Последний фактор вторичного использования воды преследует не только экономическую выгоду, но и является показателем цивилизованного водопользования, особенно с учетом того, что запасы пресной воды истощаются, но при этом потребности человечества возрастают.

В среднем, комфортное водопользование составляет около 200-300 литров воды в день для одного человека, а такие данные, естественно, заставляют задуматься о том, что с природой нужно обращаться бережно.

Обслуживание дренажной системы, чистка

Обслуживание заключается в осмотре и чистке системы. Регулярный осмотр поможет выявить мелкие неисправности.

Основные методы обслуживания систем осушения и дренирования:

1. Прочистка дренажа (механический способ). Она может осуществляться разными методами. Выбор любого из них зависит от того, где именно расположены трубы, особенностей конструкции. Если дрена лежит на поверхности, лучше всего выбрать ручной метод очистки. Его можно провести самостоятельно, без привлечения квалифицированных специалистов. Если речь идёт о глубинном дренаже, потребуются более эффективные методы, которые могут быть сопряжены с проведением земляных работ. В таком случае понадобится пневматическая установка с чистящим инструментом и валом. Второй вариант предусматривает использование специальной насадки, которая устранит отложения на стенках труб и измельчит крупные включения. Чистить систему следует не реже 1 раза в 3–4 года.
2. Промывка дренажа (гидродинамический способ). Как правило, очистку системы проводят по секциям, используя шланг и насос. Глобальную чистку системы следует производить 1 раз в 10–15 лет. Для этого нужно обеспечить доступ к каждой дрене с обоих концов. С одной стороны труба выходит в дренажный колодец, а второй конец выводят на поверхность. Для этого ещё на этапе закладки системы делаются выпуски и с помощью фасонных частей трубу удлиняют и выводят в определённое место. В процессе промывки насосное оборудование подключают то к одному, то к другому концу трубы, и под давлением пропускают поток воды. При этом используется компрессор, который будет подавать сжатый воздух в трубу. Система прочищается под действием потока из смеси воздуха и воды. Гидродинамический способ отличается высокой эффективностью — под таким воздействием отложения и мусор дробятся, после чего вымывается из дрен чистой водой.

Видео: чистка дренажного колодца дренажным насосом

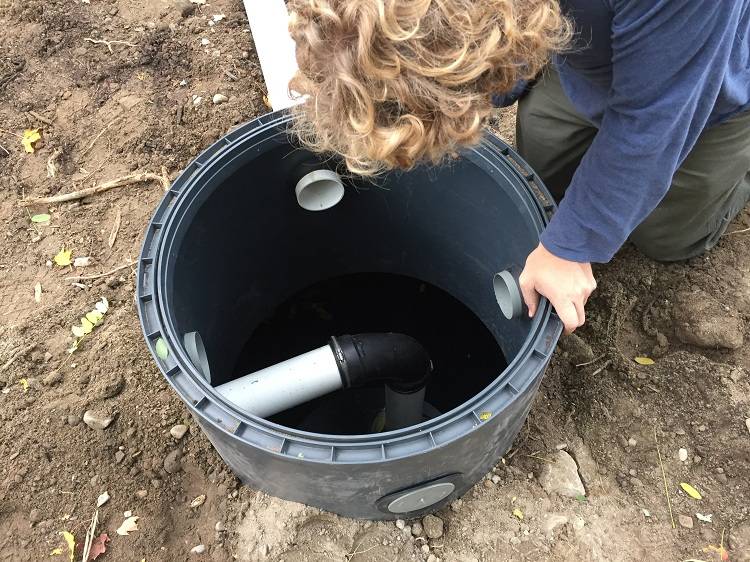

Смотровым колодцам требуется регулярная чистка. Они должны всегда быть закрыты. Очистку труб от мусора выполняют гидравлическим методом с помощью высокого давления. Механическая чистка скребками или ершами недопустима.

Чтобы система отвода воды с участка работала как можно эффективнее и дольше, необходимо уделять внимание её обслуживанию и ремонту

Вид дренажной системы определяется по особенностям конкретного участка. Каждый хозяин выбирает наиболее приемлемый ему вариант. Укладку дренажа можно выполнить самостоятельно, с проведением необходимых расчётов, соблюдением санитарных норм и правил и рекомендаций специалистов. При правильной эксплуатации система может работать более 50 лет.

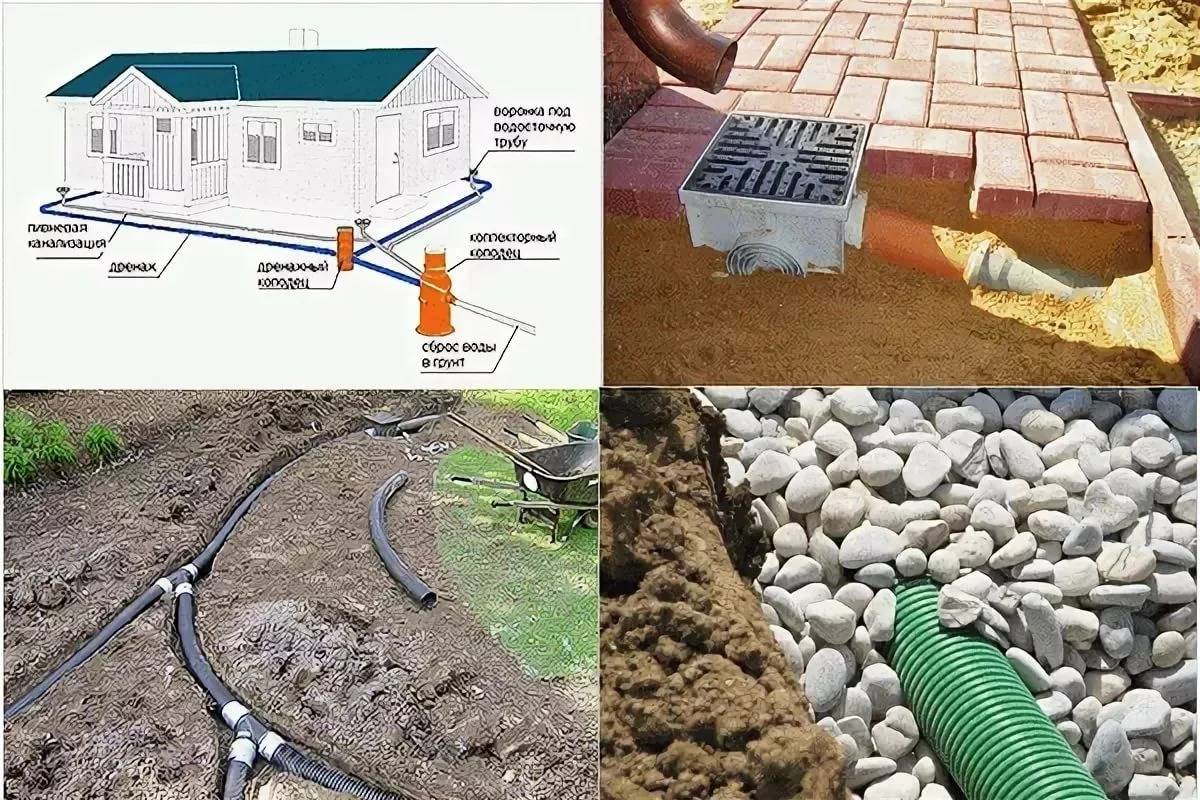

Ливневая канализация в частном доме – способы обустройства

Назначение ливневки состоит в быстром отводе дождевых и талых вод в период их наибольшего скопления. Самой распространенной схемой является поверхностная ливневка вокруг дома, состоящее из лотков с открытым верхом.

Они могут быть литыми бетонными или составными из готовых деталей. Рассчитывая на долгий срок службы, используют чугунные лотки, изготовленные способом литья. Но наиболее популярным материалом для устройства ливневой канализации загородного дома, являются пластиковые лотки. Они достаточно легкие, прочные и легко поддаются монтажу.

Но не всегда такой способ оправдывает себя. В ряде случаев желательно сохранить почвенный слой, заглубив дренирующие элементы на глубину порядка 40 сантиметров. Для этого роют канаву глубиной порядка полуметра и укрывают ее доверху геотекстилем.

В качестве подложки на дно канавы насыпается гравий, затем укладывают трубу. Поверх нее снова засыпается гравий. И вот здесь необходимо проконтролировать один важный момент.

Дело в том, что для заглубленного и глубинного дренажа используются перфорированные трубы, и в их стенках сверлятся отверстия. Диаметр этих отверстий должен быть меньше фракционных размеров гравия. При этом внутренний проход стока будет всегда свободен.

В классическом варианте использования, гофротруба засыпается гравием и оборачивается геотекстилем с нахлестом краев. После этого производится засыпка траншеи ранее извлеченным грунтом и восстанавливается дерновой слой.

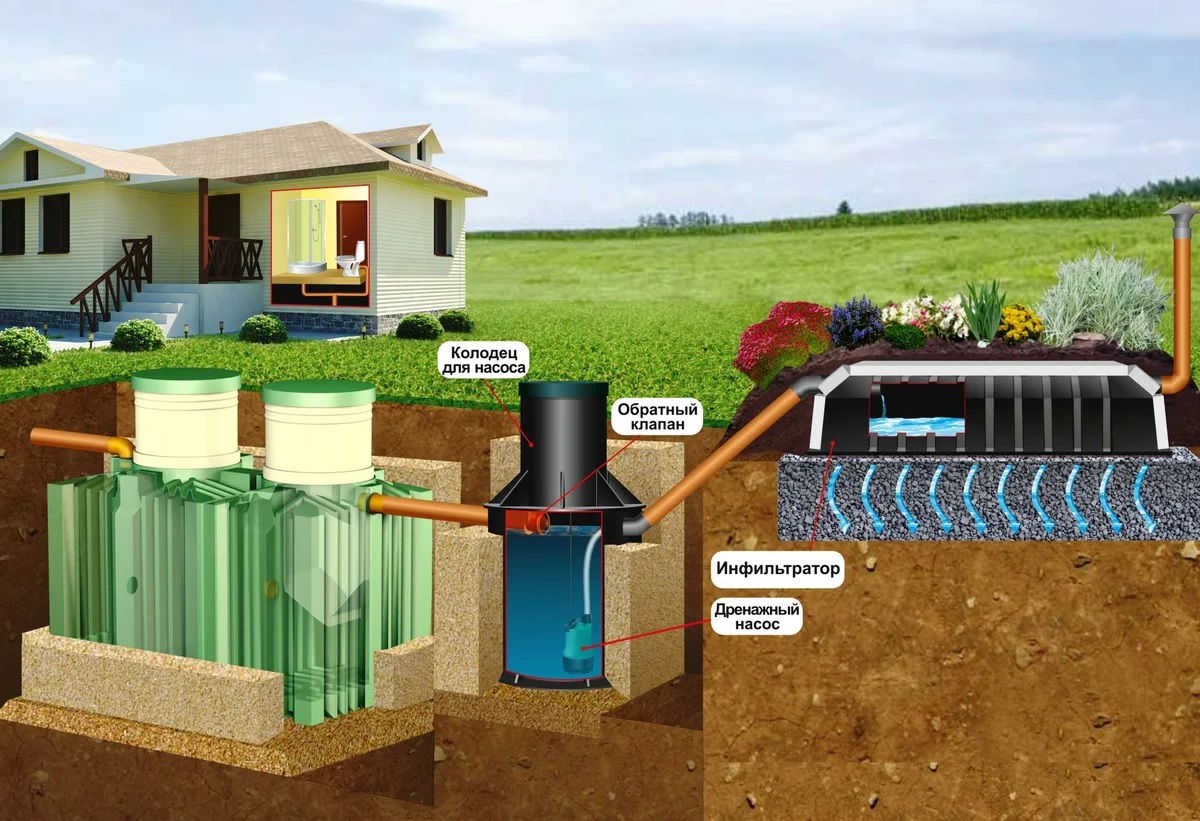

Где разместить на участке септик и дренаж стоков в грунт

Устройство дренажа стоков из септика в природный грунт возможно на участке, где:

• Уровень грунтовых вод низкий — минимум 1,5м. от поверхности участка. Участок не должен периодически затапливаться.
• Фильтрующая способность грунта не должна быть слишком маленькой. Для устройства грунтового дренажа пригодны практически все грунты, кроме глины.
• Размеры участка должны позволять разместить дренажные трубы или фильтрующий колодец на расстоянии не менее: от колодца и скважины, в том числе на соседнем участке — 30 м. выше по течению грунтовых вод или 15 м. против течения или 19 м. перпендикулярно течению грунтовых вод; от дома — 5 м.; от границы участка — 2 м.; от деревьев и больших кустов — 3 м.
• Септик, фильтрующий колодец или инфильтратор следует размещать не ближе 5 м от фундамента дома, чтобы исключить риск увлажнения грунта в основании фундамента.
• Септик устраивают в месте, удобном для подъезда к нему ассенизационной машины.

Как рассчитывается ливневая канализация и составляется проект согласно СНиП

Расчет ливневой канализации производится согласно СНиПа 2.04.03-85, регламентирующего возведение наружных сетей и сооружений канализации. Когда ливневая канализация сооружается своими руками, то для составления проекта, в принципе, достаточно рассчитать всего лишь четыре основных показателя, используя калькулятор:

Объема отводимой воды, чтобы просчитать требуемую производительность системы.

1. Диаметра труб.
2. Уклона.
3. Глубины залегания труб в грунте.

Объем стока просчитывается по формуле

Q = q20×F×Ψ, в которой:

Q – высчитываемый объем; q20 – коэффициент, относящийся к интенсивности выпадения осадков. Измеряют интенсивность осадков в литрах в секундах, приходящихся на один гектар площади. Значение коэффициента для определенной местности можно получить либо, обратившись в местную метеослужбу или природоохранительную архитектурную службу, либо определить по графической схеме из СНиП; F – обозначенная в гектарах площадь, с которой будет осуществляться водоотведение. Имея дело со скатной крышей, площадь определяют, прибегая к использованию горизонтальной проекции; Ψ –величина поправочного коэффициента, учитывающего способность определенного вида покрытия к впитыванию влаги.

Его принимают:

• для кровли здания за 1,0;
• для асфальтированного покрытия – 0,95;
• бетонированного – 0,85;
• утрамбованного щебня — 0,4;
• открытого грунта, задерненного грунта, газонов – 0,35.

Диаметр труб для ливневой канализации подбирается в зависимости от объемов стоков, которые будут перемещаться по ней

Проведение расчета обязательно для каждого участка с дождеприемником, чтобы определиться с минимальным диаметром трубы для водоотведения. Если на участок водопровода приходится несколько дождеприемников, то объем стока суммируется. Определяя необходимый диаметр для трубы коллектора, считают объем стока со всей обустраиваемой территории.

Уклон на погонный метр принимают в мм для труб диаметром:

• 50 мм – до 30;
• 110 мм – 20;
• 150 мм – до 10;
• 200 мм – 7.

Прокладывать желательно так, чтобы наибольшим уклон оказался при врезке в дождеприемник, чтобы ускорить прохождение стока. Перед пескоуловителями желательно понизить скорость стока, чтобы взвешенные частицы, поэтому уклон можно уменьшать.

Глубина ливневой канализации определяется, опираясь на местный опыт возведения объектов канализационной сети. По общему правилу, от поверхности грунта до трубы должно быть не менее 700 мм. При меньшем расстоянии обязательным является обеспечение защиты от повреждений, вызываемых внешними механическими нагрузками, и теплоизоляции.

Следует предусматривать наличие смотровых колодцев там, где:

• изменяется диаметр, направление или уровень прокладки трубопровода;
• присоединяется труба;
• расстояние на прямом участке между ними достигает 35 м (при диаметре труб в 150 мм). При больших значениях диаметра расстояние увеличивается до 50 м (диаметр — от 200 мм) и 75 м (диаметр от 500 мм).

Глубина и размер колодца также имеют значение и рассчитываются эти параметры в зависимости от диаметра труб, которые сводятся внутрь коллектора

Для колодцев глубиной свыше трех метров предусматривается минимальный диаметр в 1500 мм, диаметр в 700 мм допустим для колодцев глубиной до 1200 мм при трубах диаметром до 150 мм.

Дренаж для отвода ливневых вод

От атмосферных осадков страдает фасад, фундаменты, территория у дома. Дренажная система для отвода ливневых вод включает:

• кровельные водостоки;
• точечные дождеприёмники;
• ливневую канализацию;
• водоотводящую систему.

С помощью желобов и труб вода удаляется с крыши. Под водосточной трубой устанавливают дождеприёмники. Они направляют воду по трубам в ливневую канализацию. Обычно применяют двухслойные полимерные дрены. Их укладывают в траншеи под уклоном 2 сантиметра на 1 метр.

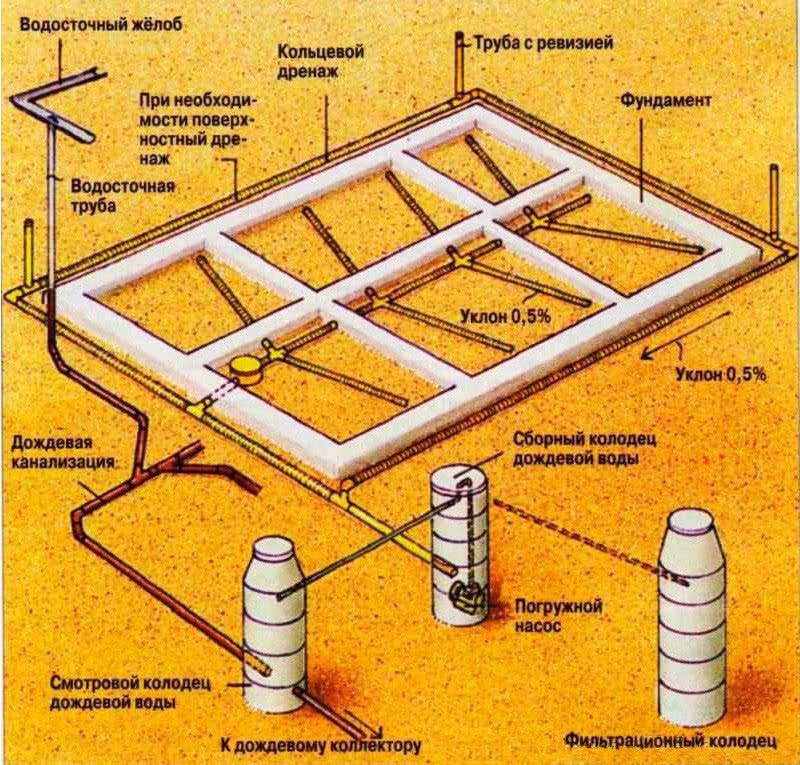

Дренажная система и ливневая канализация

Дождевую воду нужно удалить от здания. Для этого в системе отведения устраивают дренажные колодцы или накопители. В герметичный накопитель собирают дождевую воду. Её можно использовать для полива или технических целей.

Стены колодца укрепляют бетонными кольцами. Глубина должна находиться на уровне фильтрующего слоя грунта. Тогда вода будет постепенно уходить в почву. Если такие слои залегают глубоко — бурят скважины. Нужно учесть уровень грунтовых вод. При высоком их уровне скважины неэффективны.

Ливневая канализация для загородного дома должна монтироваться одновременно с системой водостока для более правильного расчёта отвода воды

Распространенные ошибки при установке дренажа

При устройстве дренажа на участке мастера-новички часто допускают нелепые ошибки:

• Отсутствие геотекстиля на дренах в глинистой почве. В этом случае труба со временем забьется песком. В канализации случится засор, который потребует устранения путем промывки или прочистки линии.
• Отсутствие уклона в сторону приемника. В результате такого строительного ляпа вода наоборот будет застаиваться на участке, вместо того чтобы свободно утекать в нижнюю его часть.
• Недостаточная глубина заложения дрен. Если этим параметром пренебречь, все усилия по устройству коммуникации будут напрасными. Вода просто не будет в полной мере уходить с участка.

Исключение подобных ошибок позволяет смонтировать эффективную коммуникацию.
