Как устроены дождеприемники для ливневой канализации

Разновидности

Существуют разные виды дождеприемников для
ливневой канализации. Материалом для их изготовления могут быть:

• бетон;
• чугун;
• пластик.

Бетонные модели рассчитаны на
высокие нагрузки. Их применяют в обустройстве автомагистралей, для приема и
отведения влаги на крупных площадках. Старые модели изготавливались из
специальных прочных марок тяжелого бетона. Современные изделия делают из
фибробетона, более легкого армированного материала. Бетонные элементы
показывают высокие рабочие качества и длительный срок службы.

Чаще всего встречаются дождеприемники для ливневой
канализации чугунные, размеры которых подходят для работы на стоянках,
автострадах, площадях и других крупных объектах. Изделия из чугуна хорошо
переносят контакт с агрессивными химическими соединениями. Они долговечны,
демонстрируют высокую прочность, способность переносить любые нагрузки. Чугунные
узлы дороже бетонных, но их стоимость нельзя назвать слишком высокой. Сочетание
качеств выводит их в лидеры по спросу и популярности.

Пластиковые элементы используются
на дачных или приусадебных участках, на небольшой территории возле городских
зданий общественного или коммерческого назначения. Они невелики, поэтому для
серьезных участков не годятся. Как правило, их изготавливают в форме куба со
стороной 300, 400 или 500 мм.

Установка дождеприемника для ливневой канализации требует
точного подбора определенной модели. Есть несколько подтипов:

• ДБ. Это аббреваиатура, которая означает
  «Дождеприемник Большой». Модели рассчитаны на работу в составе ливневых сетей
  проезжей части автомагистралей, городских улиц, площадей;
• ДМ (Малый). Используется в составе городских
  сетей, дворовых или придомовых участков. Отличается меньшей пропускной
  способностью. Допустимые нагрузки также снижены;
• ДК (Круглый). Имеют форму вертикально
  установленного цилиндра. Встречаются в системах водоотведения мостов,
  промышленных сооружений и объектов. Как правило, изготавливаются из чугуна.

Кроме стандартных моделей, выпускаются изделия оригинальной формы. Они обычно применяются в системах частных домов, коттеджей или городских особняков.

Решетка ↑

Помимо таких конструкций как дождеприемники чугунные для колодцев прямоугольной или круглой формы, существуют также и удлиненные решетки дождеприемников, которые укладываются на сточные каналы при устройстве полузакрытой системы ливневой канализации.

Эти решетки являются прекрасным решением для освобождения городских дорог или площадей от скопления и наводнения ливневых потоков или талых вод.

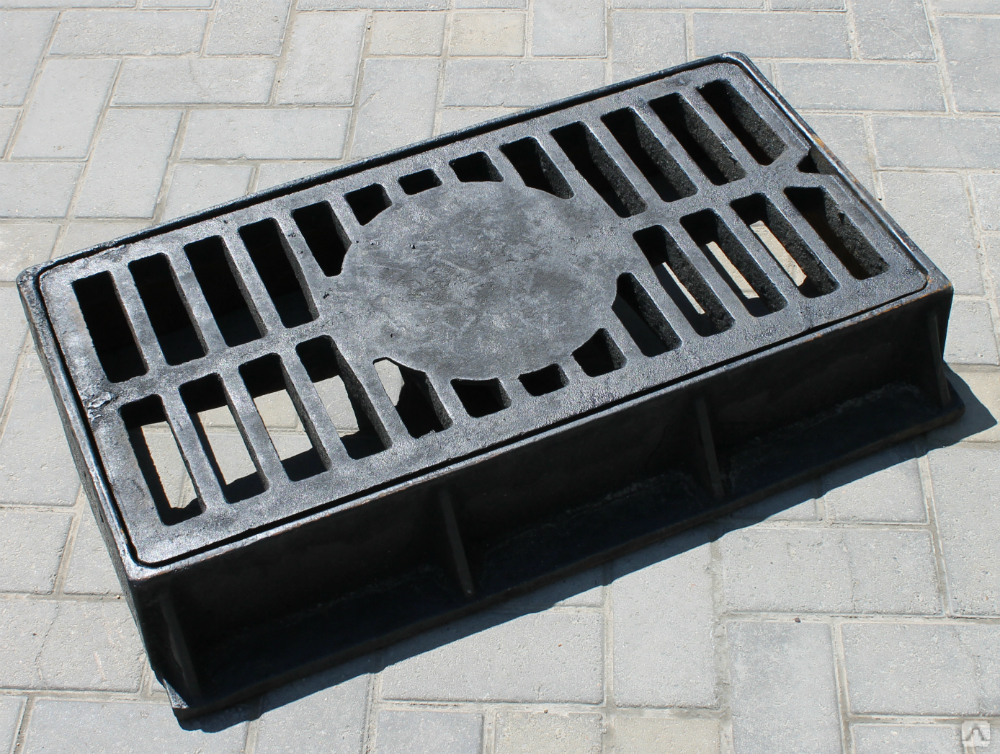

Фото: решетка чугунная

Решетки для ливневых каналов могут быть разных размеров и конфигураций самих решетчатых отверстий. Так чаще всего, изготавливают такие решетки:

Артикул решеток	Номинальная нагрузка, т	Длина, мм	Ширина, мм	Высота, мм	Вес, кг
516	до 1,5	500	195	26	7
509	до 5	600	300	20	19
509т	до 8	600	300	40	32
501т	до 12,5	750	300	33	21,5
РСЧ525	до 15	525	525	60	45
РСЧ500	до 1,5	500	500	40	30

Решетки дождеприемников имеют разную толщину чугуна, из которого они сделаны, а потому надо четко понимать и знать в каких участках и какой толщины должны укладываться решетки дождеприемников.

Так, например, решетки из тонкослойного чугуна лучше укладывать во дворе частных домов, на тротуарах для пешеходов или парковых дорожках, где меньше всего есть механическая нагрузка на решетки.

Важно! А вот для автомобильных дорог, автопарковок или стоянок решетки для дождеприемников из тонкого чугуна не подойдут. Здесь требуется толщина чугуна не менее 42 мм

Цены на чугунные дождеприемники ↑

Наименование дождеприемника	Параметры	Размеры	Цена, руб.
Дождеприемник прямоугольный малого типа Д (А15)	Номинальная механическая нагрузка – 1,5 т. Вес – 27,4 кг. Комплектация: корпус и решетка	Все изделие: 456х460х60 мм. Проем: 326х322 мм.	1315
Дождеприемник прямоугольный большого типа ДБ1 (В125)	Номинальная механическая нагрузка – 12,5 т Вес – 51,8 кг Комплектация: корпус и решетка	Все изделие: 634х414х95 мм Проем: 310х490 мм	2631
Дождеприемник прямоугольный большого типа ДБ2 (В125)	Номинальная механическая нагрузка – 12,5 т Вес – 87,0 кг Комплектация: корпус и решетка	Все изделие: 943х473х100 мм Проем: 370х770 мм	4153
Дождеприемник круглый ДК2 (В150)	Номинальная механическая нагрузка – 15 т Вес – 101 кг Комплектация: корпус и решетка	Диаметр всего изделия: 870 мм Толщина: 105 мм Проем в диаметре: 600 мм	4248

Стоимость дождеприемников может лишь отличаться из-за производителя или региона страны, где ведется их продажа. Также цена на чугунную продукцию дождеприемников для ливневой канализации может меняться и по другим причинам.

Если продукция изготавливалась не стандартная, тогда цены на одну и ту же продукцию могут несущественно отличаться.

Дождеприемники необходимы в системе ливневой канализации, иначе без них невозможны стоки водных потоков.

Ведь талая или дождевая вода попросту будет скапливаться на тротуарах, автодорогах или парковых дорожках, затрудняя передвижение пешеходов или автомобилей.

Поэтому при выборе такой конструкции следует всегда обращать внимание на номинальную нагрузку изделия

Как установить ↑

Любая установка какого-нибудь типа дождеприемника должна производиться согласно строительных норм и правил – СНиП 2.04.03-85.

Для того чтобы произвести монтаж дождеприемника с колодцем можно следовать некоторым пошаговым инструкциям, рекомендациям специалистов:

• для начала необходимо определить, какое именно сливное отверстие более всего подходит к трубе, которая должна быть присоединена к тому или иному дождеприемнику;
• при помощи стамески или молотка, делая небольшие удары, нужно освободить раструб от материала, если раструб не новый. Вся поверхность раструба должна быть чистой;
• при переходе от трубы сливной магистрали к раструбу колодца нужно вставить оба конца обеих труб в специальный переходник, который, как правило, всегда должен идти в комплекте к дождеприемникам с колодцем;
• дождеприемник необходимо установить в специальную яму и углубить его, оставив на поверхности рамку дождеприемника и решетку;
• далее нужно заполнить пространство вокруг дождеприемника сухой смесью песка и бетона, с утрамбовкой;
• при заглублении обязательно следует соблюдать уклон.

Произвести монтаж чугунного дождеприемника очень легко схематически, но достаточно трудоемко физически из-за его тяжеловесности. И, тем не менее, вдвоем можно запросто справиться с установкой конструкции дождеприемника из чугуна.

Для монтажа такого плана конструкций, не важно, какой формы они будут, не нужны никакие специальные крепежи

Места расположения и требования

Дождеприемники устанавливаются в следующих местах:

• под водосточными трубами зданий;
• по краям автомобильных дорог;
• перед входом в здание;
• в местах пересечения уклонов (естественных или искусственных).

К дождеприемникам для ливневой канализации предъявляются определенные требования:

1. Их пропускная способность должна способствовать полному отводу воды с крыш зданий и рядом расположенной территории.
2. Устойчивость к механическим повреждениям. В процессе эксплуатации конструкция подвергается определенным нагрузкам, которые она должна выдерживать.
3. Устойчивость к воздействиям окружающей среды. В этом случае важна устойчивость к коррозии (для металлических конструкций).
4. Удачное сочетание с окружающим ландшафтом.

Монтаж дождеприемника проводится при устройстве общей ливневой канализации на участке либо на этапе сооружения отмостки вокруг дома

Разновидности

Дождеприемные колодцы различаются по используемому материалу. В продаже имеются устройства из:

• чугуна;
• пластика;
• полимербетона.

Чтобы сделать правильный выбор, где и какой лучше установить, рассмотрим их технические характеристики, а также плюсы и минусы.

Из чугуна

Важной особенностью является большой вес. В то же время он способен справляться с нагрузкой до 90 тонн

Благодаря таким техническим характеристикам, чугунные изделия используются в местах, где предполагается серьезная нагрузка:

• Проезжая часть.
• Автомобильные заправки.
• Авто стоянки.
• Автомагистрали.
• Пешеходные зоны.

Они прекрасно справляются с резкими перепадами температуры воздуха и имеют большую пропускную способность, поэтому застоя воды точно не будет. По своей форме такие изделия бывают квадратными, круглыми и прямоугольными. В зависимости от формы подбирается и соответствующая защитная решетка.

Данные конструкции в последние годы пользуются меньшей популярностью, так как на смену ему пришли новые технологии, которые значительно проще в монтаже.

Из пластика

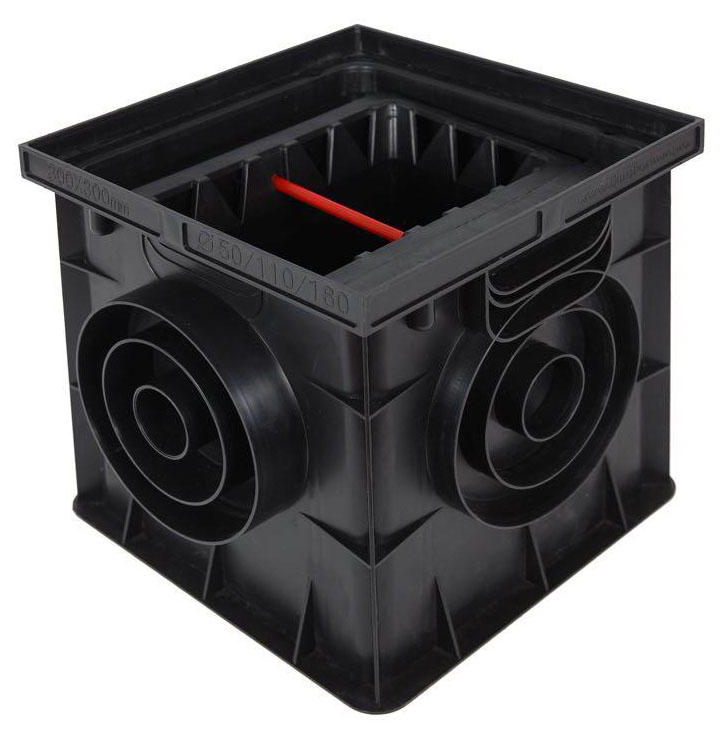

Пластиковые корзины самые популярные. И это не странно, ведь материал отличается небольшим весом, что упрощает его транспортировку, установку и обслуживание. Современные модификации позволяют справляться с перепадами температур от -40 до +90 градусов по Цельсию. Преимущественно используется при обустройстве частного дома и дачи. В основе материала применяется полимербетон, полиэтилен и полипропилен.

По стандарту имеют кубическую форму. С каждой стороны есть патрубки, что позволяет подключать сразу несколько труб ливневой канализации. Диаметр патрубка может колебаться от 110 до 200 мм. При их выборе можно столкнуться с особой маркировкой изделия:

• A – предусматривает нагрузку в 1,5 тонны. Сфера использования – пешеходные дорожки.
• B – 12,5 т. Для гаражных и парковочных сооружений.
• C – до 25 т. Используются на автомагистралях и автомобильных заправках.
• D – до 40 т. Используется в местах, где эксплуатируется грузовой транспорт.
• E – до 60 т. Стоянки грузовой техники.
• F – до 90 т. Используется в месте передвижения массивной спецтехники.

Из полимербетона

Одна из разновидностей пластиковых водоприемников – полимербетонные. Изделие имеет в себе положительные технические характеристики пластика и бетона. Используется он при организации ливневки в парках, на пешеходных дорожках, автомобильных стоянках, проезжей части, во дворах, частном доме и прочее. Их используют при организации линейной и точечной системы проектирования.

Комплектация дождеприемников

Помимо самого контейнера (колодца), дождеприемник содержит другие элементы:

• Решетку;
• Фильтрующий патрон;
• Лотки;

Каждый элемент имеет свое предназначение.

Решетки для дождеприемных колодцев

Решетки

В комплекте к дождеприемному колодцу всегда идут решетки, которые иногда тоже называют дождеприемниками. Именно они пропускают воду и не допускают попадание мусора в систему.

Решетки, как и сами контейнеры, тоже могут быть выполнены из разных материалов:

• Чугуна — как не сложно догадаться, чугунные дождеприемники для колодцев отличаются повышенной прочностью. Они способны выдерживать давление вплоть до 90 тонн, поэтому их можно увидеть на дорогах и прочих участках с повышенной нагрузкой. Как правило, чугунными решетками комплектуются металлические и бетонные колодцы.
• Стали – в отличие от чугунных решеток, имеют вполне нормальный вес, и при этом сравнительно не дорого стоят. Единственным их недостатком является плохая устойчивость к коррозии.
• Пластика – изделия устойчивы к воздействиям внешней среды, но при этом обладают меньшей прочностью.
• Оцинкованная сталь — на сегодняшний день эти решетки считаются наиболее оптимальным вариантом, так как сочетают в себе достоинства чугунных и стальных изделий.

Если же дождеприемник выполнен как закрытый инспекционный колодец, то вместо решетки в нем используется пластиковый люк.

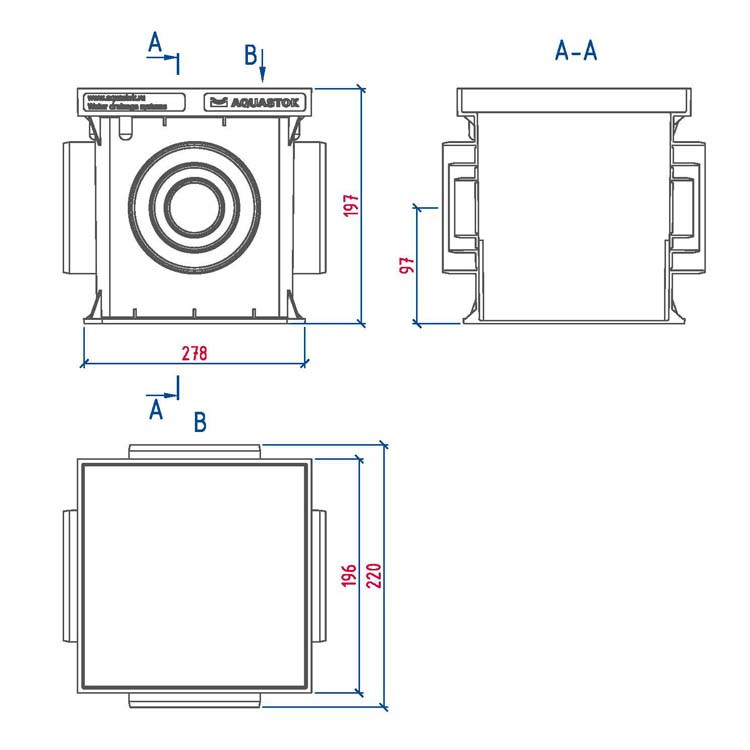

Схема устройства дождеприемника

Фильтрующий патрон

Для более тщательной очистки сточных вод используется фильтрующий патрон для дождеприемного колодца, который необходимо периодически чистить.

Патрон состоит из нескольких элементов:

• Корзина, в которую оседает грязь и песок.
• Перегородки, которые держат корзину и служат своего рода гидрозатвором от запахов из колодца.
• Уплотнительное основание.

Сборка конструкции выглядит следующим образом:

• Рамка монтируется на уплотнительное основание при помощи шпильки и заливается вокруг бетоном.
• Затем монтируется корзина.
• Поверх рамки устанавливается чугунная или пластиковая решетка.

Лотки

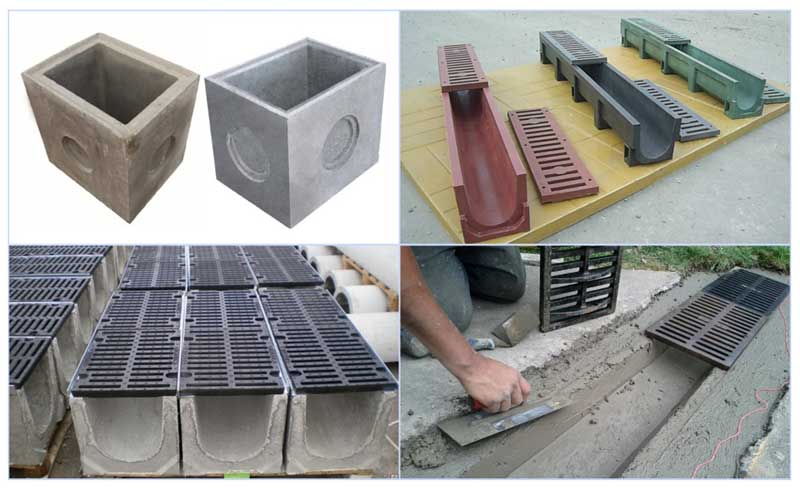

Лотки дождеприемника

Данный элемент представляет собой пластиковые каналы, которые служат для поверхностного отвода воды в колодец.

Принцип установки этих лотков такой же, как и самого колодца:

• Выполняется траншея с уклоном к колодцу.
• Дно траншеи уплотняется и заливается бетоном.
• Укладываются лотки и заливаются бетоном.
• Поверх лотков устанавливаются специальные решетки.

Такая система позволяет осушить дорожки и ровные площадки, к примеру, во дворе перед домом.

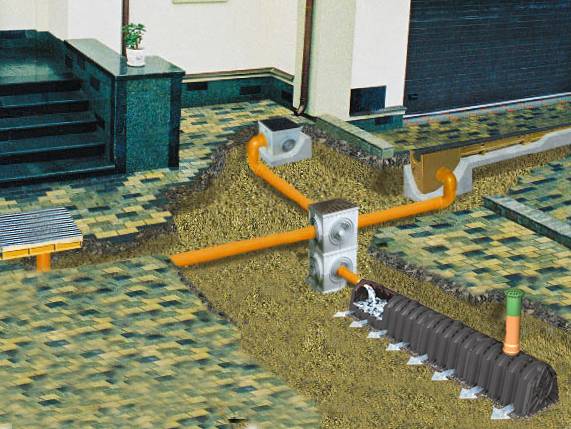

Схема монтажа дождеприемного колодца

Преимущества дождеприемников ДБ

Дождеприемники чугунные обладают рядом достоинств, которые дают экономическую выгоду при их покупке, а именно:

• равнодушны к воздействию солей;
• морозоустойчивы;
• сопротивляются стиранию, что продлевает срок службы;
• решётки препятствуют попаданию мусора, что не даёт засоряться всей системе канализации, а также, исключает травмоопасные ситуации на дорогах;
• противодействуют негативным факторам окружающей среды;
• устойчивы к автомобильным активным химическим веществам;
• выдерживают большие нагрузки и давление, и др.

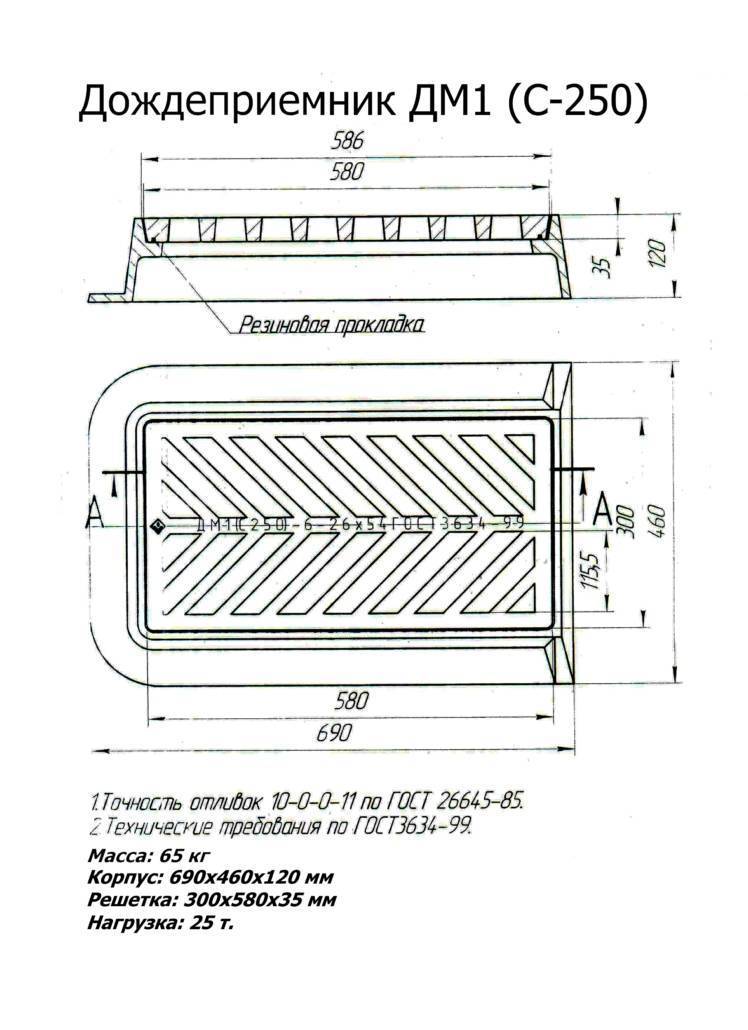

Дождеприемника ДБ1 размеры, практически, не отличается от габаритов дождеприемника ДМ1, а вот нагрузку второй экземпляр выдерживает в два раза больше, потому — то изделия этого типа применяют на магистралях, где преобладает грузовой транспорт.

Технические характеристики	Дождеприемник ДБ1	Дождеприемник ДМ1
Габариты (мм)	52	60
Вес (кг)	634х414х95	634х414х95
Нагрузка (т)	12.5	25
Размеры проёма (мм)	310х490	300х480

Так что отличительная особенность дождеприемников чугунных, типа ДБ1 — ДБ2, также, как и марки ДМ1 — ДМ2 выражается только в габаритах, а вот разная величина номинальной нагрузки изделия, обусловлена материалом изготовления, а именно, высокопрочного чугуна или серого чугуна, что  и определяет область применения каждого вида.

В определённых ситуациях применяют ещё одну разновидность этих конструкций – дождеприемник круглый ДК, который тоже: изготовлен согласно ГОСТу 3634-99, из материала СЧ – 20, выдерживает нагрузку от 15 т до 25 т, при весе до 125 кг, и устанавливается на колодцах ливневых канализаций, которые присутствуют на автостоянках и промышленных территориях.

Каких моделей бывает пескоуловитель для ливневой канализации

При всей своей, без преувеличения, гениальной простоте, такое устройство, как уловитель песка, может быть выполнено в виде разных моделей

Очень важно подобрать именно ту модель, которая будет оправдывать установку в том или ином случае. Ведь ливневая канализация – это очень сложное инженерное сооружение, которое требует точного расчета при ее обустройстве. И каждый элемент должен быть, что называется, «на своем месте»

И даже такое устройство, как пескоуловитель для ливневой канализации, выбранный неверно, может в значительной степени снизить эффективность работы всей системы и даже привести к ее скорейшему выходу из строя. В настоящее время различают следующие виды уловителей:

И каждый элемент должен быть, что называется, «на своем месте». И даже такое устройство, как пескоуловитель для ливневой канализации, выбранный неверно, может в значительной степени снизить эффективность работы всей системы и даже привести к ее скорейшему выходу из строя. В настоящее время различают следующие виды уловителей:

• пескоуловители вертикального типа;
• пескоуловители горизонтального типа;
• тангенциальный уловитель;
• аэрируемый уловитель песка.

Чтобы не ошибиться с правильным выбором, имеет смысл подробнее рассмотреть, чем отличаются данные виды пескоуловителя.

Вертикальные пескоуловители

Они получили свое название благодаря вертикальной ориентации короба устройства. При этом форма его – цилиндрическая. Вода попадает внутрь устройства и, как уже говорилось, теряет значительно в скорости. Песок оседает на дно резервуара – а очищенная вода идет далее. Вертикальные устройства отличаются большой вместительностью, так что их использование может быть оправдано при больших водных потоках, либо при обслуживании обширных территорий.

Схема вертикального пескоуловителя для линёвой канализации.

Горизонтальные пескоуловители

В силу простоты конструкции и одновременно большой эффективности, именно горизонтальные пескоуловители получили наибольшее распространение. Это, как правило, пластиковые цилиндрические емкости, внутрь которых попадает вода с содержащимися в ней примесями песка и почвы. Внутри имеются две камеры. Попадая в первую, вода отфильтровывается и идет дальше во вторую, песок же сам собой остается внутри резервуара.

На схеме можно рассмотреть все составляющие элементы горизонтального пескоуловителя.

Иногда на промышленных объектах могут быть установлены специальные насосы для улучшенного удаления песка. Стоит также отметить, что песок, который был получен любыми моделями уловителя, можно в дальнейшем применять в каких угодно целях – в строительных, декоративных и т.д.

Тангенциальный пескоуловитель

В случае применения данного вида «песколовки», вода, поступая по специально оборудованной трубке, закручивается в водоворот. При этом песок оседает на стенках емкости и проваливается на дно, а очищенная вода продолжает свой путь по канализации.

Тангенциальный пескоуловитель работает по принципу «водоворота», в результате чего песок попадает в специальный накопитель.

Песок в данном случае будет отфильтровываться очень эффективно. Но в силу ряда причин в отечественном строительстве такой вид улавливания песка не получил широкого распространения. Зато он давно и успешно применятся в странах Европы.

Аэрируемые пескоуловители

Данный вид песколовок нередко находит свое применение в пищевой промышленности. Ведь вода, проходящая через канализацию в этом случае, нередко бывает повышенной жирности и с прочими посторонними примесями.

Аэрируемый пескоуловитель представляет собой горизонтальный резервуар. Работа его основана на скрости потока  – это гарантирует того, что все органические взвеси не смогут осесть на дно и выпасть в осадок, вызывая процессы гниения.

Чтобы аэрируемые пескоуловители эффективно работали, требуется обеспечить к ним постоянный приток воздуха. Так или иначе, но частицы песка при этом, оседая, привлекают с собой и жировые частички, а также прочие «грязные» вещества. Дополнительная очистка достигается и благодаря тому, что в аэрируемом уловителе песка частички трутся друг о друга, способствуя дополнительной очистке воды.

Также пескоуловители могут быть однокамерными и двухкамерными. Первые применяются там, где не предъявляются особенные требования к очистке воды. Они являются наиболее универсальными ловушками. Двухкамерные же используются при повышенной концентрации твердых примесей в воде – свыше 3 000 мг на один миллилитр.

Дренажные поверхностные системы водоотвода

Точечный водоотвод – емкости для сбора воды устанавливаются в тех местах, где находится самая нижняя точка водосбора. Именно в этой точке пересекаются уклоны. Таки дренажные системы используются не только в частных домах, но и на улицах города, поэтому их должны знать все. Емкости – это дождеприемники с решетками наверху, вода по созданным уклонам стекается к ним. Форма у них прямоугольная, плюс на емкостях находятся отводы, с помощью которых они присоединяются к канализации. Предназначение дождеприемников – собирать локально ливневые воды с поверхности и крыши. В последнем случае они устанавливаются под трубой для стока воды. Также в комплект могут входить сливные водоотводы, которые очищают воду от грязи при обустройстве водотока в землю. Для того чтобы в вертикальных водоотводах не появлялись неприятные запахи в них устанавливают сифоны.

Распространенный вариант использования точечного водоотвода, который может быть не только практичным, но и эстетически ценным

Линейный водоотвод – на сегодняшний день являются самой популярной системой. Она состоит из заглубленных водостоков и водосборных каналов, а также пескоуловителей (в них собирается песок и мелкий мусор из текущей жидкости). Для безопасности людей дренажная система закрывается решетками, которые при необходимости снимаются. Материал и вид водостоков зависит от типа почвы, количества собираемых вод, интенсивности движения и т. п. При установке линейного водоотвода нужно учитывать расположение строений и рельеф участка.

Система линейного водоотвода

У линейного дренажа есть масса преимуществ:

• прокладывать нужно минимум труб (это уменьшает риск засорения и количество прочисток);
• можно самым кратчайшим путем удалить воду с участка больших размеров;
• стоимость монтажа системы небольшая;
• благодаря соединениям частей дренажная система может быть разной длины.

Трубчатый дренаж – в его систему входят смотровые колодцы (шахты с отдельным лотком, находящиеся над трубами). Размещают их в тех местах, где труба меняет свой уклон, размер и направление, в остальных случаях один раз на 50 метров. Также в трубчатом дренаже устанавливаются узловые колодцы, находятся они в точках, где соединяется более двух каналов.

Система трубчатого дренажа должна включать в себя смотровые (ревизионные) колодцы

Монтаж дождеприемника

1. Готовится котлован глубиной больше дождеприемника на 40 см, по ширине прибавляется 3-5 см, для укрепления конструкции
2. На дно укладывается песок, который проливается водой и утрамбовывается
3. К Дождеприемнику подключаются все трубы и лотки системы
4. Дно котлована заливается цементным раствором и опускается приемник.
5. Боковые стенки также укрепляются бетонным раствором
6. Конструкция собирается в одно целое
7. В последнюю очередь ставится решетка.

Как выбрать

Независимо от типа водосточного резервуара необходимо правильно осуществить его выбор. Прежде всего следует учитывать такие факторы:

• Предполагаемое количество осадков в вашей местности и их интенсивность.
• Площадь дождесборной системы.
• Особенности ландшафта придомовой территории.

Если речь идет об установке возле дома, то достаточно выбрать легкий пластиковый водосток. Если же в вашей местности обильные осадки, то предпочтение лучше отдать изделиям из чугуна, так как он эффективнее справляется с большими нагрузками. Возможно, стоит приобрести устройство на несколько секций или достаточно будет односекционного. Плюс ко всему хорошо, когда конструкция имеет съемную корзину, сифон и первичный фильтр для очистки.

Для чего нужна ливневая канализация на частном участке

Многим знакомо отчаяние, когда высушенный, подготовленный к приёму готовой продукции и тщательно обработанный погреб или подвал в частном доме заполняется ливневой водой. А весной талая вода застаивается в низинных местах. Положение спасает ливневая канализация:

• водоотведение позволяет предохранить стены и фундамент дома от промокания;
• предупреждает подтопление подвала и заболачивание участка талыми водами;
• собирает свободно текущую воду, размывающую отмостки дома, дорожки, грядки и элементы ландшафтного дизайна.

Если оборудовать на участке собственный коллектор для сбора дождевой и талой воды, можно существенно сэкономить на поливе.

Как выбрать дождеприемник для ливневой канализации

При выборе нужного типа дождеприемника для ливневой канализации нужно учитывать разные факторы, которые при правильном подходе обеспечат вам долгий срок эксплуатации и надежность.

Самыми основными из таких факторов являются:

• интенсивность и количество осадков на участке, климатические условия;
• площадь ливневой канализации;
• рельеф местности;

При правильном расчете этих особенностей вашего участка вы сможете подобрать и нужный вид самого дождеприемника.

Для приусадебной территории частного дома небольших размеров можно выбрать дождевой колодец, более легкий по весу и конструкции, но если климатические условия дождливые, и в разные времена года выпадает много осадков, то лучше брать чугунный вариант.

Он сможет выдержать большую нагрузку и удержать в себе много мусора и листьев, чтобы они не засорили подземные канализационные трубы.

Особенности конструкции дождеприемников для ливневой канализации

Все типы дождеприемников отличаются тем, что имеют разный вес и глубину. Стандартный дождеприемник имеет глубину около 40 сантиметров и малый вес, но если материалом для его изготовления является чугун, то вес значительно больше.

Сам дождеприемник может продаваться, как отдельно, так и в комплекте с другими элементами для него.

Полная комплектация состоит из:

• самого дождеприемника;
• корзины для дождеприемника разного объема;
• перегородки – сифона;
• внешней решетки.

Все эти элементы могут быть разными по качеству и цене. Они подбираются в зависимости от выбора самого дождеприемника.

Стандартный комплект вы можете увидеть на рисунке ниже.

Строение дождеприемника

Решетка для точечного водосбора может быть также выполнена из разных по качеству материалов, ее выбор зависит от нагрузки, которая будет производиться в дальнейшем на решетку.

Материалы для дождеприемников: что лучше чугун или пластик?

Раньше дождеприемники изготавливались только из бетона или чугуна, но теперь к ним добавилась еще одна модификация – пластиковые дождеприемники для ливневой канализации.

На первый взгляд может показаться, что лучше выбрать чугунный материал, так как он прочнее.

Но современные технологии позволяют сделать устройство пластикового дождеприемника высокопрочным и надежным.

Преимущества пластиковых материалов состоят в том, что они легки по весу и удобны в монтаже, защищены от коррозии и внешних механических и химических воздействий.

Если вы все же боитесь, что он не выдержит нагрузки, то в комплекте к нему можно взять решетку из чугуна или другого металла, это позволит надежно укрепить и защитить дождеприемник.

Пример пластикового точечного водосборника вы можете просмотреть на изображении ниже.

Пластиковый дождеприемник

По размеру стандартный пластиковый сборник воды для дома будет составлять 300х300х300. Также можно использовать такой вид сборника воды в качестве самостоятельного коллекторного колодца, так как у пластиковых дождеприемников есть возможность установки нескольких слоев, накладывая их, друг на друга, до нужной высоты.

Чугунные дождеприемники чаще всего используются либо на дорогах, по которых часто ездит транспорт, либо в местах постоянного скопления воды.

Также можно сказать, что чугунный водосток способен выдержать вес около 90 тонн, он подойдет для мест с постоянной проходимостью и интенсивным движением, выдержит огромное количество сточных вод.

Как выглядит водосток из чугуна, вы сможете увидеть ниже.

Чугунный дождеприемник

Такой дождеприемник может быть довольно больших размеров, это подойдет для самых высоких нагрузок и обеспечит надежность ливневой канализации.

Материалы для изготовления

Выбор материала для изготовления канализационного дождеприемника зависит от таких факторов, как место установки, условия эксплуатации и так далее.

Дождеприемник пластиковый обладает следующими преимуществами: малый вес, легкость монтажа и устойчивость к воздействиям окружающей среды. Применение в изделиях из пластика специальных ребер жесткости увеличивает устойчивость к нагрузкам. Для изготовления применяются специальные полимерные материалы, способные выдерживать высокие нагрузки и резкие температурные перепады.

Такие изделия имеют форму куба с длиной боковой грани 300 мм или 400 мм. Каждая грань снабжена патрубками для соединения с трубами различных диаметров (от 110 до 200 мм). Соединение нескольких камер позволит увеличить объем конструкции. Устанавливаются дождеприемники из пластика обычно на территории частных домов.

Дождеприемник из пластика с металлической решеткой

Главное преимущество дождеприемников из железобетона — высокая прочность. Они способны выдерживать большие нагрузки. Они имеют форму куба или цилиндра. Стенки в местах соединения с трубами имеют меньшую толщину — для того, чтобы легче было делать отверстия.

Основной недостаток железобетонных конструкций — большой вес. Из-за этого усложняется процесс установки. Монтируется такая конструкция на подушку из песка или гравия. Устанавливаются дождеприемники из железобетона, обычно, на территории промышленных предприятий и на дорогах с большой загруженностью.

Дождеприемник из бетона

Большой популярностью в настоящее время пользуются дождеприемники для канализации из композитов (полимеркомпозитов). Они обладают относительно малым весом (хотя и тяжелее пластиковых) и высокой прочностью (как бетонные).

Дождеприемник из композита

Чугунные дождеприемники широко применяются в городской инфраструктуре и на территориях промышленных объектов. Используют их и в частном домостроительстве. Их устанавливают там, где необходим отвод большого количества воды. По своей форме такие дождеприемники подразделяются на круглые, квадратные и прямоугольные. Круглая решетка устанавливается на бетонный либо пластиковый круглый колодец, квадратная — на квадратный. Прямоугольный дождеприемник, соответственно, имеет решетку прямоугольной формы.

Ливневые решетки из чугуна

Популярность дождеприемников из чугуна в настоящее время несколько снизилась. Это объясняется такими их недостатками, как большой вес и уязвимость для коррозии. Для борьбы с последним недостатком поверхность чугуна обрабатывается специальными составами. Сейчас все чаще применяются изделия, состоящие из нержавеющей стали или сплавов, устойчивых к коррозии.

Иногда элементы дождеприемников изготавливаются из разных материалов. Например, пластиковый дождеприемник с решеткой из чугуна обладает небольшим весом и устойчивостью к коррозии (это касается самого корпуса) и способен выдерживать большие нагрузки (благодаря решетке).

Особенности конструкции

Наиболее популярный вид дождеприемника для ливневой канализации — однокамерная конструкция с прямоугольной решеткой. Если в месте установки возможны большие нагрузки на поверхность, то в этом случае используются конструкции, изготовленные из полимербетона или армированного бетона. В этом случае дождеприемник состоит из нескольких секций, расположенных вертикально. Это нужно для увеличения пропускной способности.

Для удаления воды с автомобильных дорог иногда применяются дождеприемники в виде бордюров. Они идеально вписываются в конструкцию дороги и не подвержены нагрузкам от проезжающего транспорта.

Чугунная дождеприемная решетка на дороге

Критерии выбора конструкции и проектирование системы водоотвода

Выбор размеров дождеприемника и других его характеристик необходимо начинать, отталкиваясь от предполагаемой системы ливневой канализации. Последняя проектируется исходя из следующих данных:

• максимальное количество осадков на территории – этот параметр узнается из справочника СНиП, там же необходимо посмотреть максимальный параметр снегового покрова зимой;
• коэффициент поглощения влаги – зависит от типа покрытия территории, например, для щебня он составляет 0,4, а для кровли – 1;
• площадь территории, с которой будет отводиться вода.

По этим данным определяется тип ливневой канализации. Выбор дождеприемника также осуществляется в зависимости от интенсивности осадков на территории, общих климатических условий, типа грунта и максимальной нагрузки.

Дождеприемник может быть расположен в любом месте, но нужно учитывать близость водостока

Монтаж точечного водоприемника

Установка точечного водоотвода осуществляется в соответствии с разработанным проектом.

Установка точечного водоотвода

Все работы выполняются в следующей последовательности:

• В месте монтажа выкапывается приямок, который по размерам должен быть несколько большим, чем габариты устанавливаемой конструкции.
• Устройство монтируется на подготовленную бетонную подушку, толщина которой не должна быть менее 10 см.
• После установки дождеприемника в рабочее положение необходимо выполнить подключение к нему подземных магистралей.
• Перед окончательным креплением устройства необходимо установить на него декоративную решетку и проверить уровень ее расположения. Она должна быть утопленной по сравнению с уровнем грунта или дорожного покрытия на 3-5 мм, это обеспечит наиболее эффективный отвод поступающих стоков. При необходимости уровень глубина установки дождеприемника регулируется.
• Для крепления точечного водоотвода применяют бетонную смесь, которой заполняется все пространство между стенками элемента и откосами установочного котлована.

Декоративные защитные решетки обычно не требуют применения дополнительного крепежа, они просто укладываются в пазы лотков.

Система поверхностного дренажа способно не только избавить вас от излишней влаги на участке, но и стать отличным декоративным элементом благоустройства усадьбы.

Вывод

Как видим из вышеизложенного,  технологии не стоят на месте и на смену традиционным изделиям из чугуна и  бетона пришли  полимеры.  Они легче, проще в монтаже и эксплуатации,  срок их эксплуатации  достаточно продолжителен и они не чувствительны к  перепадам  температур. Более того –  пластиковые  изделия абсолютно нечувствительны к  химическому воздействию агрессивных  соединений,  он дешевле,  может  исполняться в различном цвете.  Да и  воровать его ради  сбыта на металлолом  смысла нет. Но справедливости ради стоит сказать,  что  пластиковый дождеприемник рассчитан на максимальную нагрузку в 12 тонн,  так что  выбирая  дождеприемник надо учитывать  этот фактор.

Статья написана для сайта moscowsad.ru.
