Обзор дождеприемников типа ДМ

Разновидности

Дождеприемные колодцы различаются по используемому материалу. В продаже имеются устройства из:

• чугуна;
• пластика;
• полимербетона.

Чтобы сделать правильный выбор, где и какой лучше установить, рассмотрим их технические характеристики, а также плюсы и минусы.

Из чугуна

Важной особенностью является большой вес. В то же время он способен справляться с нагрузкой до 90 тонн. Благодаря таким техническим характеристикам, чугунные изделия используются в местах, где предполагается серьезная нагрузка:

Благодаря таким техническим характеристикам, чугунные изделия используются в местах, где предполагается серьезная нагрузка:

• Проезжая часть.
• Автомобильные заправки.
• Авто стоянки.
• Автомагистрали.
• Пешеходные зоны.

Они прекрасно справляются с резкими перепадами температуры воздуха и имеют большую пропускную способность, поэтому застоя воды точно не будет. По своей форме такие изделия бывают квадратными, круглыми и прямоугольными. В зависимости от формы подбирается и соответствующая защитная решетка.

Данные конструкции в последние годы пользуются меньшей популярностью, так как на смену ему пришли новые технологии, которые значительно проще в монтаже.

Из пластика

Пластиковые корзины самые популярные. И это не странно, ведь материал отличается небольшим весом, что упрощает его транспортировку, установку и обслуживание. Современные модификации позволяют справляться с перепадами температур от -40 до +90 градусов по Цельсию. Преимущественно используется при обустройстве частного дома и дачи. В основе материала применяется полимербетон, полиэтилен и полипропилен.

По стандарту имеют кубическую форму. С каждой стороны есть патрубки, что позволяет подключать сразу несколько труб ливневой канализации. Диаметр патрубка может колебаться от 110 до 200 мм. При их выборе можно столкнуться с особой маркировкой изделия:

• A – предусматривает нагрузку в 1,5 тонны. Сфера использования – пешеходные дорожки.
• B – 12,5 т. Для гаражных и парковочных сооружений.
• C – до 25 т. Используются на автомагистралях и автомобильных заправках.
• D – до 40 т. Используется в местах, где эксплуатируется грузовой транспорт.
• E – до 60 т. Стоянки грузовой техники.
• F – до 90 т. Используется в месте передвижения массивной спецтехники.

Из полимербетона

Одна из разновидностей пластиковых водоприемников – полимербетонные. Изделие имеет в себе положительные технические характеристики пластика и бетона. Используется он при организации ливневки в парках, на пешеходных дорожках, автомобильных стоянках, проезжей части, во дворах, частном доме и прочее. Их используют при организации линейной и точечной системы проектирования.

Что это такое

            Дождеприемники для ливневой
канализации представляют собой емкости, соединенные с лотками или
подземными трубопроводами ливневой сети водоотведения. Они имеют форму куба или
цилиндра, установленного в вертикальном положении. Стоки поступают в
дождеприемники из водосточной системы кровли зданий, или собираются с
территории участка. Для максимальной эффективности работы, эти узлы
устанавливают в нижних точках рельефа, куда стекаются излишки влаги.

            Область
применения дождеприемников велика. Есть элементы, рассчитанные на использование
в крупных сетях. Это магистральные узлы, которые располагают по линии бордюра
автомобильных дорог. Они способны принимать и передавать значительные объемы
стоков и присоединяются к коллектору напрямую. Существуют также небольшие
элементы для установки на участках частных домов или небольших зданий. Основной
их задачей является прием воды из кровельного водостока.

Назначение

            Основным
назначением дождеприемников является сбор стоков и передача их в ливневую
систему. Кроме этого, они выполняют следующие функции:

• удаление излишков воды с территории участка;
• предотвращение образования постоянных луж,
  заболачивания территории;
• исключение заиливания поверхности почвы;
• разгрузка дренажной системы, отведение дождевых
  стоков до того. как они начнут впитываться в грунт;
• отделение веток, мусора, песка и других твердых
  частиц;
• первичное распределение потока по лоткам или
  другим каналам.

В продаже есть готовые модели
дождеприемников, рассчитанные на использование в разных условиях. Форма и
размеры элемента определяют назначение всего узла, его пропускную способность. Помимо
сбора стоков, дождеприемники выполняют первичную фильтрацию мусора, веток и
листьев, песка и т.п. кроме этого, в резервуаре могут быть несколько выпускных
отверстий, позволяющих направлять стоки сразу по нескольким линиям. Это
помогает эффективнее удалять воду во время сильных ливней.

Устройство

Устройство дождеприемника для ливневой канализации
состоит из нескольких элементов:

• решетка. Она выполняет несколько функций —
  декоративную (украшает верхнюю часть узла), обеспечивает безопасность (защищает
  людей или животных от случайного травмирования из-за попадания в емкость),
  фильтрование потока (препятствует попаданию в систему веток, мусора,
  посторонних предметов, грызунов);
• надстройка. Это элемент, выполняющий роль
  переходника между решеткой и самой емкостью;
• корзина. Она крепится верхней частью на
  надстройке. Служит для сбора песка, мелкого мусора и твердых частиц.
  Периодически корзину надо вынимать и удалять ее содержимое;
• перегородка-сифон. Это элемент, снижающий
  скорость потока. Обеспечивает оседание в корзину мелкого мусора. песка, пыли;
• сам дождеприемник. Внешний резервуар,
  выполняющий роль корпуса.

В некоторых моделях есть дополнительные
элементы (например, фильтр-пескоуловитель). Встречаются и более простые
конструкции, лишенные многих элементов. Обычно, такие модели используют в
системах с открытыми лотками. Они легко очищаются от мусора, поэтому жестких
требований к устройству дождеприемника не выдвигают.

Размеры и технические характеристики

            Существуют
разные дождеприемники для
ливневой канализации, размеры которых выбирают в зависимости от объема
стоков и общей величины участка сети. По величине и особенностям конструкции
элементы делятся на 6 классов:

• класс A. Используются в дождевых системах частных домов. Предельно
  допустимая нагрузка на решетку составляет 1,5 т;
• — B. Модели, применяемые на автопарковках. Допустимая нагрузка на
  решетку достигает 12,5 т;
• — C. Используются на автотрассах или заправках. Максимальный весна
  решетке — 25 т;
• — D. Выдерживают вес грузовика среднего размера. Устанавливаются в
  автопарках, стоянках, участках погрузки или разгрузки;
• — E. Модели, используемые на площадках для тяжелых грузовиков.
  Решетки способны выдерживать до 60 т;
• — F. Выдерживают давление до 90 тонн. Используются на площадках для
  спецтехники.

Когда выбирают дождеприемники для ливневой
канализации, технические характеристики становятся основными критериями.
Обычно учитывают следующие позиции:

• площадь живого сечения;
• масса и габаритные размеры;
• полное открытие дождеприемника;
• монтажный уровень решетки относительно корпуса;
• собственная масса решетки;
• собственная масса корпуса.

Чем больше дождеприемник, тем
выше его параметры, в особенности площади живого сечения и раскрытия. Масса во
многом зависит от материала. Есть пластиковые модели, которые отличаются малым
весом. Однако, они не могут выдерживать большой вес и используются только на
приусадебных участках частных домов.

Критерии выбора конструкции и проектирование системы водоотвода

Выбор размеров дождеприемника и других его характеристик необходимо начинать, отталкиваясь от предполагаемой системы ливневой канализации. Последняя проектируется исходя из следующих данных:

• максимальное количество осадков на территории – этот параметр узнается из справочника СНиП, там же необходимо посмотреть максимальный параметр снегового покрова зимой;
• коэффициент поглощения влаги – зависит от типа покрытия территории, например, для щебня он составляет 0,4, а для кровли – 1;
• площадь территории, с которой будет отводиться вода.

По этим данным определяется тип ливневой канализации. Выбор дождеприемника также осуществляется в зависимости от интенсивности осадков на территории, общих климатических условий, типа грунта и максимальной нагрузки.

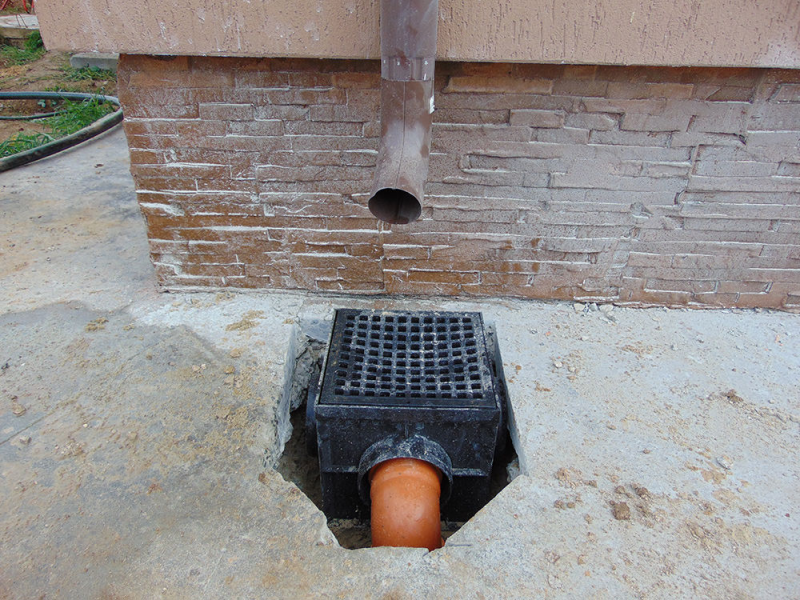

Дождеприемник может быть расположен в любом месте, но нужно учитывать близость водостока

Рекомендации по установке дождеприемников

Несколько простых правил установки пластиковых, бетонных или чугунных дождеприемников помогут тем, кто решил своими руками построить надежную систему локального сбора дождевых и талых вод. У профессиональных «дорожников», конечно, есть свой наработанный практический опыт, но всегда неизменными остаются основные рекомендации производителей материалов водоотвода.

Место расположения дождеприемника определяется, чаще всего, на стадии проектирования ливневой канализации наметив вектор линии трубопровода. На примере пластиковых дождеприемников 300х300 или 400х400, у которых каждая боковая стенка имеет трафаретные патрубки для соединения с трубами диаметром 50, 110 и 160 мм, выстроить систему в составе точечного водоотвода значительно проще. В общем и целом, монтаж дождеприемников сопряжён с большим объемом земельных работ и требует более сложной разуклонки, если сравнивать с линейным типом организации водоотвода.

Отличительные особенности некоторых видов ливневой канализации Вы можете узнать в рубрике «Поверхностный водоотвод».

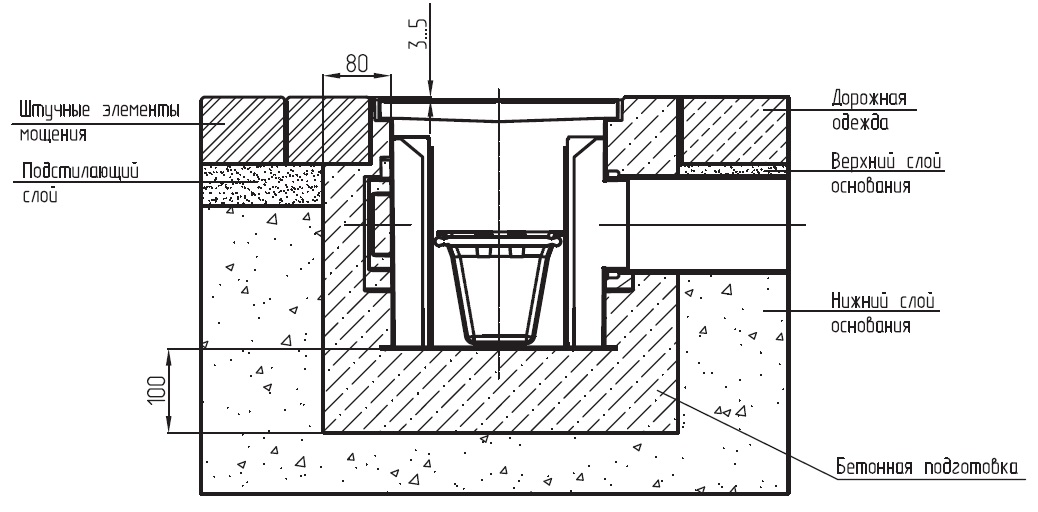

Перед монтажом дождеприемных колодцев необходимо подготовить основание — дренирующий слой из песчано-гравийной смеси и гидроизоляционной пленки – мембраны, после чего заливается бетонная обойма из бетона класса B25. Средний показатель толщины бетонной обоймы (H) для основания равен 100 мм.

Отводящие трубы подключаются непосредственно к корпусу дождеприемника. Для этого выбивается или вырезается отверстие необходимого диаметра по штатно расположенным на стенках дождеприемника шаблонным трафаретам. Место стыковки обрабатывается герметиком типа ПРО ФС имеющим консистенцию тиксотропной вязкой массы.

Бетонирование обоймы так называемой «шубы» дождеприемника происходит в несколько этапов послойно. Сначала уровень поднимают до верхнего края трубы, так чтобы бетонная обойма полностью её скрыла, затем до наивысшей точки стенок дождеприемника с установленной на него решеткой или крышкой.

Когда необходимо выдержать глубину заложения инженерных коммуникаций, дождеприемники можно установить друг на друга, выполнив надстройку. В этом случае первый (верхний) резервуар с установленной на него решеткой принимает воду, а второй (нижний) подключается к дренажным трубам. Такая комбинация, прежде всего, будет интересна при желании свести к минимуму промерзание системы в слоях.

Неважно, в какое покрытие происходит установка пластикового дождеприемника – в брусчатое или асфальтобетонное, главное, чтобы его края не выступали над поверхностью, так как в процессе эксплуатации непокрытые части колкого пластика могут быть разбиты. Для корректной работы локальной точки водосбора, после завершения монтажных работ, уровень ливневой решетки дождеприемника «по верхам» должен быть ниже уровня прилегающей осушаемой поверхности приблизительно на 3-5 мм. Если это условие соблюдено, то система установлена правильно!

Если это условие соблюдено, то система установлена правильно!

Для корректной работы локальной точки водосбора, после завершения монтажных работ, уровень ливневой решетки дождеприемника «по верхам» должен быть ниже уровня прилегающей осушаемой поверхности приблизительно на 3-5 мм. Если это условие соблюдено, то система установлена правильно!

Из чего состоит

Если сравнивать ливнеприемники, то можно заметить, они различаются между собой весом, габаритом и еще некоторыми особенностями. По стандарту глубина устройства имеет 400 мм. Как правило, у них небольшой вес, за исключением того случая, когда в качестве материала используется чугун.

Состоит из таких частей:

• Сама емкость.
• Корзина, которая устанавливается внутрь водоприемника.
• Перегородка или сифон.
• Решетка наружная.

В разных видах эти элементы могут быть выполнены из разного материала, что сказывается на конечном качестве продукции. Что касается решетки, то ее необходимо выбирать качественную и прочную, так как она сталкивается с механическим воздействием при ходьбе пешеходов и даже наезде автомобиля.

Чугунные

Модели приемников, произведенные из чугуна, чаще всего монтируют при укладке дорожного полотна с целью отвода осадков с проезжей части, тротуаров и дорожек для пешеходов.

Для их производства используется специальный сорт чугуна СЧ20, отличающийся высокой стойкостью к различным агрессивным веществам и устойчивостью к оказываемым постоянно физическим нагрузкам.

Изделия из чугуна отличаются формой, весом и максимально допустимой нагрузкой:

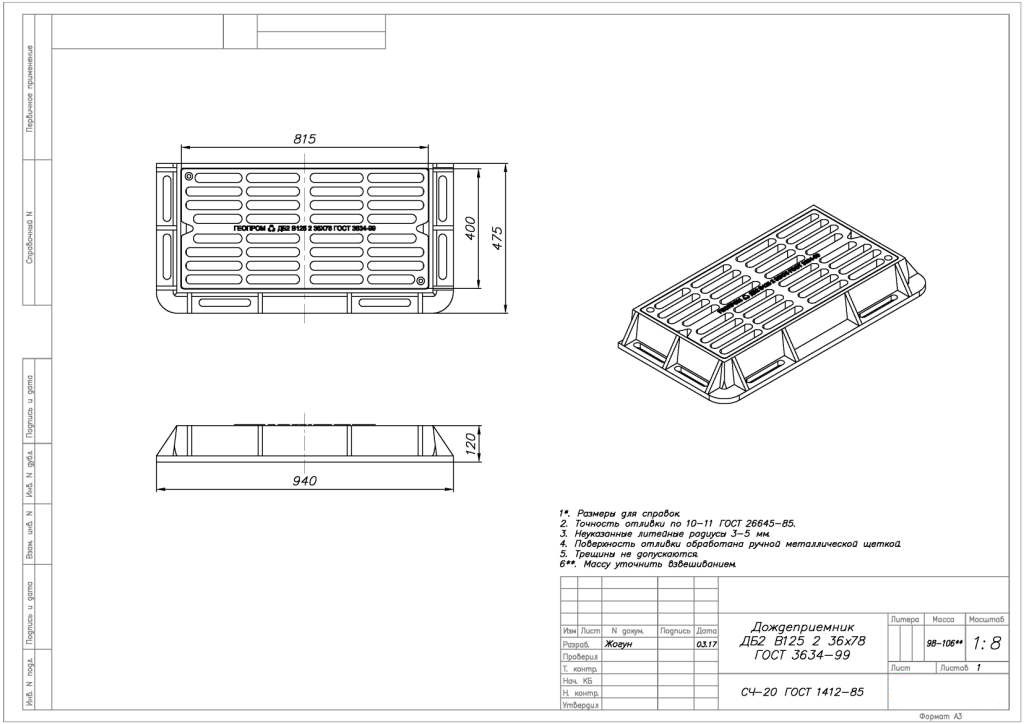

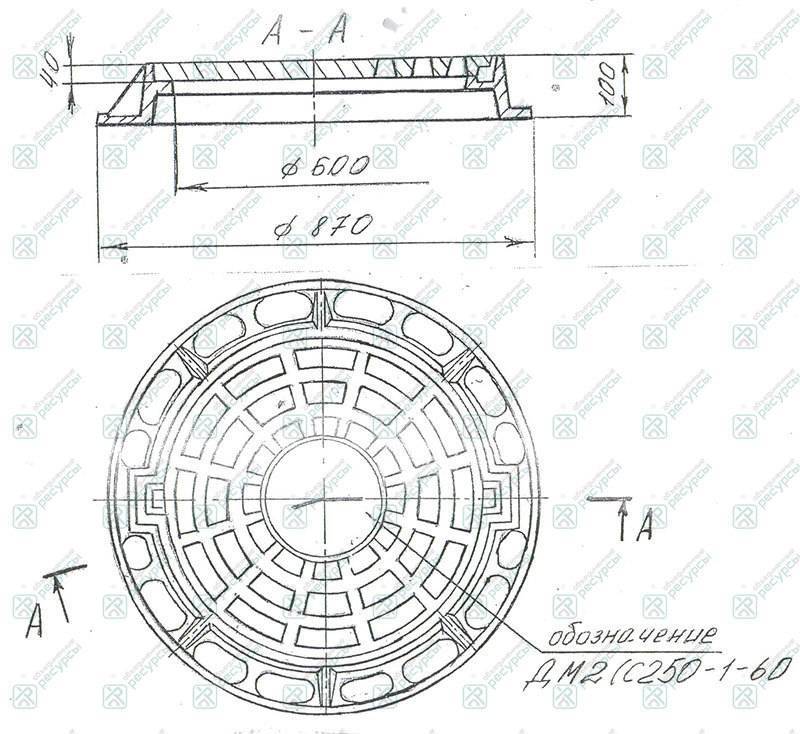

1. ДМ — водоприемники, имеющие небольшой размер и прямоугольную форму. Их масса составляет от 80 килограммов, а максимально возможная нагрузка — 12,5 тонн. Модели ДМ2 и ДМ1 предназначаются для укладки во дворах жилых зданий и на автомобильных магистралях с незначительной нагрузкой.
2. ДБ — прямоугольные большие ливневые дождеприемники с весом от 115 килограммов. Модели ДБ2 выдерживают нагрузку, не превышающую 25 тонн. Их монтируют на парковках и дорогах с интенсивным передвижением транспорта и в иных аналогичных местах. Параметры ДБ2 равны 400х810 миллиметров.
3. ДК — круглые приемники, отличающиеся весом около 100 килограммов. Их задействуют в тех случаях, когда используемый прямоугольный элемент находится на реконструкции или в ремонте. Максимально допустимая нагрузка — 15 тонн.

И круглые, и прямоугольные изделия по причине их большого веса отличаются продолжительным сроком эксплуатации, но для их укладки требуется наличие строительной спецтехники.

Применение чугунных конструкций имеет ряд преимуществ, среди которых нужно отметить:

• хорошую пропускную способность — в единицу времени через них проходят значительные объемы жидкости;
• высокую прочность и возможность выдерживать повышенные физические нагрузки;
• продолжительный период эксплуатации данного материала;
• доступную стоимость;
• высочайший уровень сопротивляемости коррозийным процессам, поскольку чугун покрывают особым составом;
• экологичность и полная безопасность для здоровья людей и окружающей природной среды.

Помимо достоинств такое изделие, как чугунный водоприемник для ливневой канализации, имеет и недостатки:

• большой вес продукции;
• в случае отсутствия антикоррозийного покрытия чугун очень быстро начинает ржаветь;
• для проведения монтажа необходимо предусмотреть установку особых запирающих элементов, которые защищают от возможности хищения.

В сфере частного строительства чаще всего задействуют дождеприемники из чугуна ДБ1, поскольку они отличаются удобными для монтажа габаритными размерами: их длина составляет 695 миллиметров, высота — 120 миллиметров и ширина 470 миллиметров.

Решетки для чугунных изделий производят из этого же материала, они также обладают повышенной прочностью, износостойкостью и долговечностью. Их прикрепляют к приемникам саморезами или болтами.

Дождеприемники из пластика

Материал изготовления – полипропилен.

В зависимости от выдерживаемой нагрузки подразделяются на классы

• А – 1,5 тонны
• В – 12,5 тонн
• С – 25 тонн
• D – 40 тонн
• Е – 60 тонн
• F – 90 тонн.

Пластиковые приемники для ливневых канализаций имеют обширную зону применения: в частном секторе, на парковочных зонах, на автотрассах, на стоянках тяжелой техники.

Пластиковое изделие состоит из следующих деталей

1. Корзина – в ней скапливается мусор
2. Резиновый сифон – купирует неприятный запах
3. Перегородка – гидрозатвор
4. Крышка – закрывает дождеприемник
5. Решетка – отфильтровывает крупный мусор и выполняет декоративную функцию
6. Люк — в закрытых колодцах
7. Удлинитель – увеличивает глубину конструкции

Устройство дождеприемника ДМ

Конструкция

Дождеприемник ДМ представляет собой пластиковый корпус со специальными отверстиями для сбора и отвода воды. Отверстия расположены на поверхности дождеприемника в определенном порядке, что позволяет эффективно собирать воду даже при сильных дождях.

Принцип работы

Дождеприемник ДМ работает на простом принципе: он собирает дождевую воду и направляет ее в стоковую систему, предотвращая скопление больших объемов воды на поверхности. Это уменьшает риск повреждения дорожного покрытия и позволяет сохранять интегритет тротуаров и других элементов городских инфраструктур при длительных дождях.

Преимущества

• Дождеприемник ДМ обладает высокой степенью надежности и очень прост в использовании.
• Он минимизирует риск нанесения ущерба инфраструктуре при длительных дождях.
• Дождеприемники ДМ в изначальной конструкции могут быть адаптированы под различные типы дорожных покрытий и будут работать эффективно при любой интенсивности дождя.
• Отсутствие металлических элементов обеспечивает устойчивость к коррозии.

Что говорят специалисты

Наличие в нужном месте оптимально выбранного дождеприемника может в разы увеличить общую эффективность всей ливневой канализации

Потому важно тщательно выбрать правильное место его расположения и не торопиться с монтажом. Для того, чтобы можно было избежать лишней головной боли с дренажом зимой и осенью, во избежание промерзания, приемник желательно располагать ниже уровня промерзания грунта. Александр

Александр.

Если был выбран недостаточно объемный приемник, то его не стоит эксплуатировать во время сильных ливней, схода снегов и весенних паводков. Лучше вовсе отключить приемник от дренажной системы.

Иван.

Чтобы была возможность охватить как можно большую площадь участка – обеспечить сток дождевой воды и с крыши, и с дорожек и т.д. – следует задуматься об организации линейного типа расположения дождевых приемников. Ведь точечный такой приемник способен собрать влагу лишь с одного места, например, с крыши. Особенно сложного в обустройстве дождеприемников нет, и каждому это сделать по силам. Пожалуй, за исключением тех случаев, когда необходимо смонтировать бетонные или чугунные конструкции. Но в любом случае, всегда есть возможность обратиться к специалистам своего дела и получить квалифицированную помощь от них.

Николай.

Как уложить дождеприемник своими руками

Системы размещают в доступных местах:

• у жилого помещения;
• вдоль дороги;
• рядом с входной дверью;
• ниже водопроводных труб;
• в зонах, где сходятся уклоны — если местность неровная или имеются дорожки на возвышенности.

Если вам повезло и осадки редкое явление для вашего климата, участку не грозят потоки талых вод. В такой ситуации лучшее место для ливневки — рядом с домом. Прокладывайте дождеприемник под водопроводом.

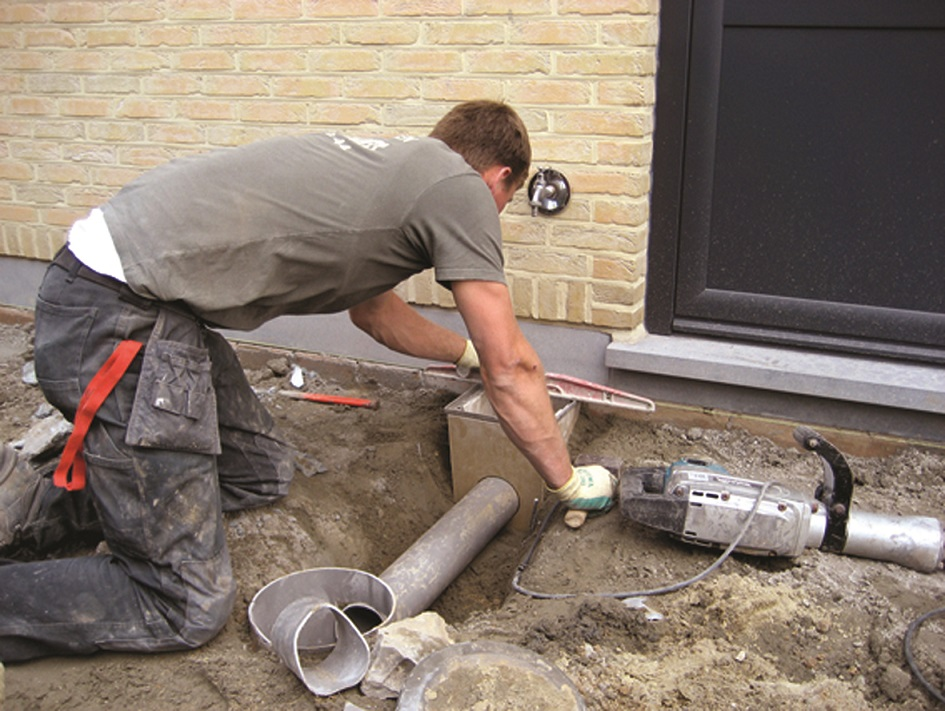

Чтобы уложить ливневку своими руками, действуйте по схеме:

• купите материалы;
• подготовьте инструменты для работы;
• выберите место;
• вырежьте отверстие в устройстве;
• установите дождеприемник в отмостку;
• состыкуйте устройство и лоток водоотведения.

Какие материалы и инструменты понадобятся для монтажа

В процессе установки вам придется работать с твердыми материалами — гравием, щебнем, бетоном. Объем расходников определяют масштабы проекта:

• размер канализации;
• вместимость ливневки.

На примере пластиковой конструкции рассмотрим стандартный перечень материалов и инструментов:

• готовый дождеприемник — купите его в любом строительном гипермаркете;
• труба ПВХ — для стыковки с канализацией;
• соединительные уголки;
• набор муфт уплотнения;
• тройник.

Инструменты:

• болгарка;
• уровень;
• лопата;
• молоток;
• шпатель;
• дрель или перфоратор.

Читайте еще: Водосток для крыши своими руками

Как вырезать отверстие в дождеприемнике

Большинство готовых моделей ливневок уже имеют отверстия для соединения с трубой канализации. Но у некоторых конструкций таких отверстий нет. Сделайте их самостоятельно.

Отверстие нужных размеров делают по предварительной разметке — обозначения наносят на все стенки колодца. Место стыковки высверливают сверлом по металлу. Диаметр — 0,8 см.

Следующий шаг — возьмите молоток и постучите им по внутренней стороне стенки колодца. Чтобы выбить заглушку и не повредить поверхность, работайте легко, без усилий.

Место шва между трубой и ливневкой обработайте герметиком.

Как выбрать лучшее место для установки дождеприемника

Где вы расположите систему, зависит от места расположения водостока. Чем меньше расстояние, тем лучше вода попадет в его центр.

Учитывайте различный уровень давления сточных вод — напор воды при ливне и небольшом дожде будет отличаться. Чем правильнее вы проведете все замеры и расчеты, тем эффективнее будет работать устройство.

Особенности установки дождеприемника в отмостку

• Функциональное предназначение отмостки — защитить фундамент строения от подтопления. Алгоритм установки:
• выройте траншею;
• разместите лотки;
• монтируйте дождеприемники;
• уложите покрытие в отмостки. Утрамбуйте дно колодца слива. Сделайте уклон. Глубину определяйте из расчета величины лотков. Расположите его так, чтобы верх был виден на поверхности, но не выходил за края траншеи;
• положите на дно подушку из бетонного слоя. Высота — 8-10 см. Пока смесь не застыла, устанавливайте лотки;

• насколько ровно они установлены, определите с помощью нити. Сверху будут крепиться решетки;
• в участках под водостоком устанавливают ливневки, стыкуют их с трубами. Сверху монтируют пескозадерживатели;
• по бокам траншеи делают опалубку. Прокладывают бетон между ней и лотком;
• ждут, когда бетон схватится;
• убирают опалубку;
• кладут отмостку.

Как соединить дождеприемник с водоотводным лотком или дренажной трубой

Соединение лотка и дождеприемника:

• сделайте вертикальные пропилы на стенках конструкции;
• прорежьте заглушку — как это сделать, мы рассмотрели выше;
• воспользуйтесь соединительным уголком;
• обработайте стыки герметиков.

Соединение с дренажной трубой:

• вырежьте наружное дно дождеприемника;
• установите устройство отверстием вверх;
• соедините конструкцию с трубой и пройдитесь по шву герметиком.

Читайте еще: Прочистка ливневой канализации: пошаговая инструкция

Места расположения и требования

Дождеприемники устанавливаются в следующих местах:

• под водосточными трубами зданий;
• по краям автомобильных дорог;
• перед входом в здание;
• в местах пересечения уклонов (естественных или искусственных).

К дождеприемникам для ливневой канализации предъявляются определенные требования:

1. Их пропускная способность должна способствовать полному отводу воды с крыш зданий и рядом расположенной территории.
2. Устойчивость к механическим повреждениям. В процессе эксплуатации конструкция подвергается определенным нагрузкам, которые она должна выдерживать.
3. Устойчивость к воздействиям окружающей среды. В этом случае важна устойчивость к коррозии (для металлических конструкций).
4. Удачное сочетание с окружающим ландшафтом.

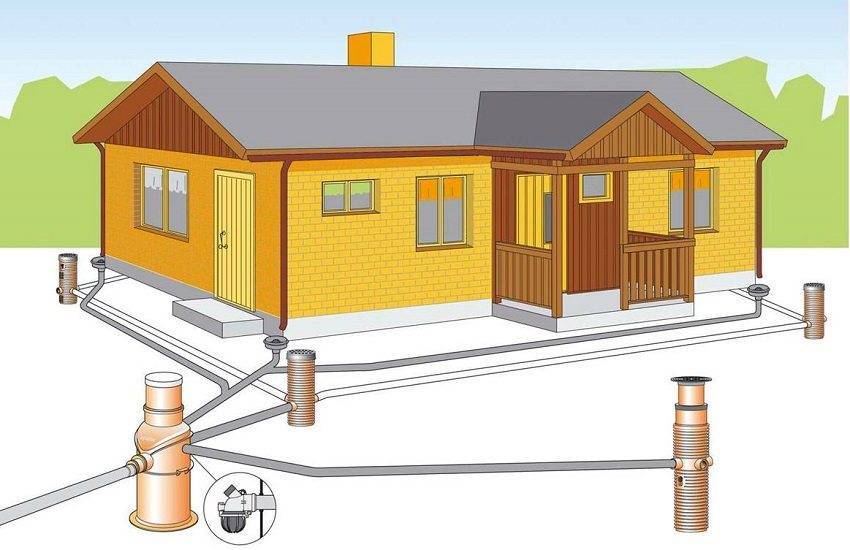

Монтаж дождеприемника проводится при устройстве общей ливневой канализации на участке либо на этапе сооружения отмостки вокруг дома

Ассортимент бетонных дождеприемников

Изделия, произведенные из бетона, широко задействуют в сфере дорожного строительства и укладывают там, где ливневая канализация подвергается значительным внешним нагрузкам. Их изготавливают из тяжелого и прочного железобетона, либо из недорогого фибробетона.

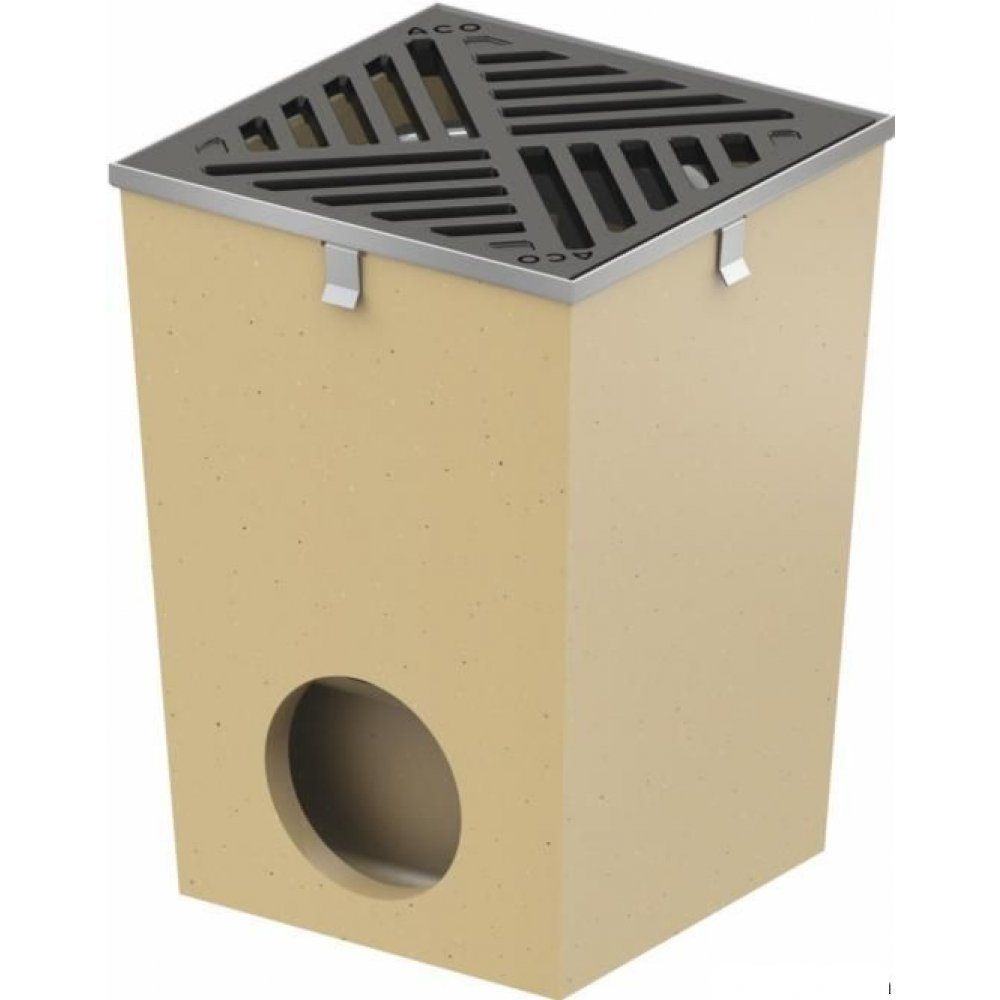

Помимо этого, дождеприемники бетонные для ливневой канализации бывают легкими, тяжелыми и магистральными. Первый вариант изделий обычно устанавливают под выходом водосточных труб и укомплектовывают пластиковым отводом. Легкие модели отличаются кубической формой с толщиной стенок не больше 2 сантиметров.

Особенности конструкционного устройства таких бетонных приемников позволяет устанавливать их один на другой в случае, когда необходимо увеличить глубину колодца.

Из их преимуществ можно отметить:

• долговечность;
• высокую степень сопротивляемость температурным перепадам и прочим негативным последствиям;
• доступную стоимость.

Легкий приемник из бетона в среднем имеет размеры 40х40 сантиметров.

В свою очередь тяжелый бетонный водоприемник способен выдержать нагрузку, не превышающую 3-х тонн. Поэтому подобные изделия монтируют в местах, где на них оказываются средние нагрузки. К ним относятся площадки около кафе, автозаправочные станции, улицы с ограниченным потоком автотранспорта.

Современные модели часто изготавливают из вибрированного фибробетона, толщина их стенок равна минимум 2 сантиметра. Решетку для них делают из обычного или оцинкованного чугуна, без проблем выдерживающего повышенные нагрузки.

Продукцию магистрального типа в отличие от других вариантов выпускают разборной. Ее нужно собирать из отдельных элементов и по этой причине для монтажа не требуется строительная спецтехника.

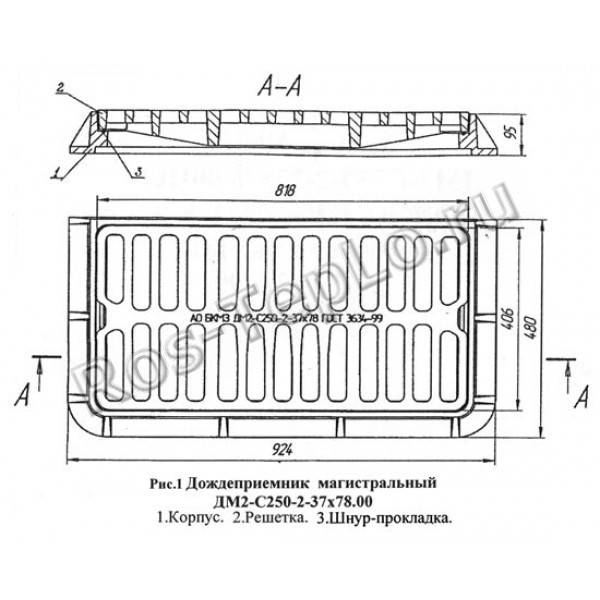

Обычно магистральные приемники производят из армированного железобетона, устойчивого к температурным изменениям и не пропускающего жидкость. Толщина их стенок равна не менее 5 сантиметров, а для изготовления решеток задействуют литой чугун. Поскольку литые магистральные изделия способны выдержать повышенную нагрузку, их в основном размещают на проезжей части.

В индивидуальном строительстве бетонные водоприемники для ливневки применяют крайне редко, так как при всех преимуществах они отличаются большим весом и громоздкими размерами, сложностью проведения монтажа в отличие от легкого варианта из пластика.

В последние годы применение бетонных изделий в дорожном строительстве понизилось и значительно, так как их заменили чугунными моделями – более износостойкими и долговечными.
