Обзор дождеприемников типа ДК

ПРАВИЛА ПРИЕМКИ

4.1.Приемку дождеприемников производят партиями. Партией считают дождеприемникиодного типа в количестве не более 100.

4.2. Для проверки соответствия дождеприемниковтребованиям настоящего стандарта предприятие-изготовитель проводит приемосдаточныйконтроль. При этом, проверке внешнего вида дождеприемников подвергают каждыйкомплект, входящий в партию; размеров – 5 %, но не менее5 комплектов от каждой партии, механической прочности – 3 %, но не менее 2комплектов от каждой партии. Проверке на механическую прочность подвергаюттолько решетку дождеприемника.

4.3. При получении неудовлетворительныхрезультатов проверки хотя бы по одному из показателей, проводят повторнуюпроверку по этому показателю удвоенного числа комплектов.

Результаты повторнойпроверки являются окончательными и распространяются на всю партию.

4.4.Потребитель имеет право производить контрольную проверку соответствиядождеприемников требованиям настоящего стандарта по любому показателю качества,соблюдая порядок отбора образцов, приведенный в пп.4.2и 4.3,и применяя методы контроля, указанные в разд. 5.

Общая информация о дождеприемниках

Строение

1. Решетка – устанавливается сверху приемника. Отфильтровывает крупный мусор. Также является элементом декора.
2. Дождеприемник – основной элемент конструкции. Имеет квадратную или круглую форму.
3. Пескоулавливатель — неотъемлемая часть любого приемника. Отфильтровывает мелкий мусор.

Материал исполнения

Ливневые дождеприемники изготавливаются из таких материалов, как

1. Чугун.
2. Бетон.
3. Пластик.

Бетонные приемники монтируют в местах большой нагрузки. Например для оборудования автодорог, на крупных предприятиях.

Изготавливаются и з железобетона, который обладает повышенной прочностью или легкого не дорогого фибробетона.

Легкий

Приемник устанавливается для отвода воды с крыши сооружения, то есть под трубой водостока. Обладает стандартной кубической формой. Благодаря весу позволителен монтаж друг на друга.

Плюсы данного дождеприемника – не большой вес, лояльная цена, долгий срок службы, морозоустойчивость.

Тяжелые бетонные

Приемники для канализационной системы, могут выдержать нагрузку в три тонны. Из-за ограничений в нагрузке устанавливаются в местах с малым потоком транспорта. Решетка для этого приемника производится из чугуна.

Магистральный

Дождеприемник для ливневой канализации отличается демонтажной конструкцией, поэтому установка не нуждается в спецтехнике.

Изготавливаются тяжелые приемники из железобетона, который обладает хорошими показателями выносливости.

Стоит заметить, что дождеприемники из железобетона стали сдавать позиции. В частном секторе их и ранее использовали крайне редко, из-за большого веса и трудного монтажа. В оборудовании дорог стали применять конструкции из чугуна.

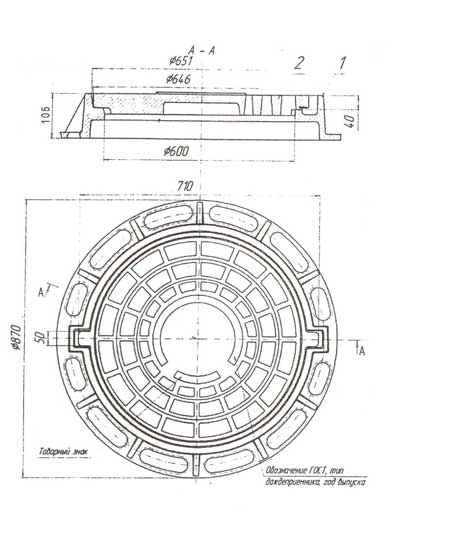

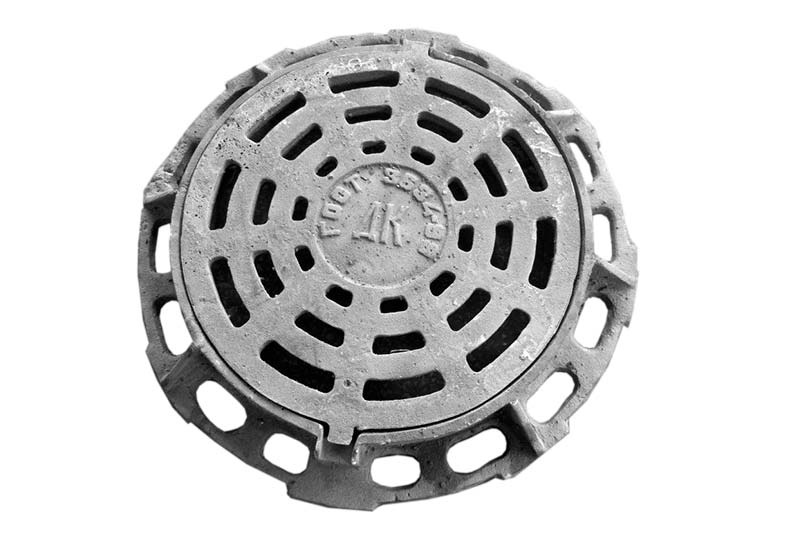

Отличительные особенности дождеприемника круглого чугунного

Дождеприемник ДК ГОСТ 26008 – 83 (ГОСТ 3634 – 99) имеет между собой отличия в размерах, массе и показаниях номинальной нагрузки, что показано в нижней таблице:

Технические характеристики	Дождеприемник ДК В125 1-60	Дождеприемник ДК2 В1501-60
Габариты (мм)	850х100	800х88
Вес (кг)	88	105
Номинальная нагрузка (т)	12,5	15

Вес указан в таблице для общей конструкции – корпуса вместе с решёткой. Причём, решётка дождеприемника чугунная, значительно тяжелее корпуса, например: общий вес 88 кг, из которого: корпус – 38 кг, а решётка – 50 кг.

Выполненный при строгом соблюдении нормативов ГОСТа 3634 – 99, дождеприемник ДК будет иметь гарантийный срок от момента эксплуатации – 3 года, а от даты отгрузки с территории изготовителя – 5 лет, но при этом, эти сборщики атмосферных осадков показывают, значительно, длительный срок эксплуатации.

Вся необходимая маркировка и ГОСТы должны быть указаны на самих изделиях, что будет соответствовать государственным стандартам качества.

Надо сказать, что ГОСТу 3634 – 99 соответствуют дождеприемники типа ДБ – дождеприемник большой и дождеприемники магистральные – ДМ. Модель типа ДМ, в основном, устанавливают для сбора сточных вод на автомагистралях с интенсивным движением транспорта, отсюда и соответствующее название «магистральный».

5.МЕТОДЫ КОНТРОЛЯ

5.1.Размеры дождеприемников проверяют универсальными или специальнымиизмерительными инструментами, а также шаблонами.

5.2.Испытание решеток дождеприемников намеханическую прочность

5.2.1.Испытание заключается в проверке способности решетки дождеприемника выдерживатьбез разрушения усилие, указанное в п. 2.6.

5.2.2.Оборудование

Пресс, обеспечивающийусилие, приведенное в п. п. 2.6 и имеющий указательусилия с ценой деления не более 2 кН (0,2 тс).

Пресс должен быть оборудованстальным пуансоном диаметром 330 мм,нижний край пуансона должен иметь радиус закругления5 мм.

5.2.3.Проведение испытания

Решетку дождеприемникаустанавливают и закрепляют на станине пресса, имеющей отверстие, равное опорной.поверхности решетки. Между пуансоном и решеткой дождеприемника прокладываютслой картона, резины или фетра толщиной не более3 мм.

Усилие пресса увеличиваютравномерно в течение 2 мин до указанногов п. 2.6.

Решетку дождеприемникасчитают выдержавшей испытание на прочность, если она не будет иметь трещин идругих разрушений.

Решетку дождеприемника типаДК испытывают по ГОСТ 3634-79, разд.5.

Решетки дождеприемника типаДМ не испытывают.

Решетки дождеприемника,подвергающиеся механическим испытаниям, поставке не подлежат.

Производство бетона и ЖБИ в Борисове.

ДОСТАВКА

доставка 24/7 собственный транспорт; любые объемы от 1 м3; online контроль доставки через GPS; минимальные сроки доставки; квалифицированные водители; дополнительные рукава для выгрузки;

ОПЛАТА

терминал в каждом авто; оплата картами рассрочки; низкие цены от производителя; гибкая система скидок; исключены переплаты и услуги посредников; наличный и безналичный расчет;

КАЧЕСТВО

собственная аттестованная лаборатория; собственное производство европейского уровня; испытание бетона на прочность; наличие входного контроля; аудит поставщиков материалов; сертификаты качества на всю продукцию.

Сотрудники компании с радостью ответят на все ваши вопросы и произведут расчет стоимости услуг совершенно бесплатно.

О нас

ООО «РБУ №2» является производителем качественного товарного бетона , раствора, железобетонных колец, тротуарной плитки, сетки для стяжки изготовленных по современным технологиям и отвечающих всем критериям качества. А наличие собственной лаборатории, дает нам возможность контролировать все этапы производства.

Мы работаем без посредников, что для наших потребителей выливается в существенную экономию денежных средств, а значит купить бетон с доставкой у нас — это выгодно

Особое внимание ООО «РБУ №2» уделяет скорости и качеству доставки продукции до строительного объекта. Для оперативной доставки и подачи продукции на объект в распоряжении компании ежедневно находится не менее 10 автобетоносмесителей объемом от 6 до 10 м3 и автобетононасосы стрелы длинной от 22 м

Особенности установки и монтажа своими руками

Установка магистрали начинается с земельных работ. Однако до этого рекомендуется подготовить проект и сделать чертеж. Благодаря этому вы сможете определить, какой именно будет схема монтажа: точечной или линейной. Более того, перед началом работ следует определить размеры отмостки. Процесс выглядит следующим образом:

1. Копается котлован по глубине купленного приемника. Необходимо к этой глубине добавить 400 мм. Что касается ширины, то по краям он должен быть шире на 30 мм со всех сторон. Это позволит поставить колодезный приемник воды и зафиксировать его бетоном.
2. Далее подготавливается основание. На дне изготавливается подушка из песка и щебня. Чтобы ее хорошо уплотнить, предварительно полейте водой.
3. Предварительно установите его в котлован и подсоедините к канализационным и водосточным трубам. Убедитесь, что полностью соблюдается уровень для стока воды. Отстойный приемник должен быть расположен по уровню, в то же время трубы от него должны расходиться с уклоном.
4. Все проверив, на дно заливаете бетон в небольшом количестве.
5. Далее дождеприемник плотно прижимаете, но так, чтобы патрубки совпадали с трубами.
6. Также необходимо сразу заполнить бетоном места вокруг него.
7. В завершение остается произвести полную сборку по установке корзины, сифона, решетки и т. п.

Установка

Дождеприемник для сливной канализации вполне возможно установить своими руками. Для этого нужно четко следовать инструкции и учитывать все технические характеристики выбранной для монтажа модели.

Ставить дождевой приемник нужно под выходом трубы стока либо на тех участках, где после прохождения осадков накапливаются лужи

По ходу монтажных работ пристальное внимание надо уделить глубине установки. Кроме того, специалисты советуют выбирать местоположение конструкции так, чтобы жидкость из трубы отправлялась в ее центральную часть. Если же не получается разместить сток в максимальной низкой точке на участке, то к нему следует подвести особые заглубления, по которым жидкость станет уходить непосредственно в приемник

Если же не получается разместить сток в максимальной низкой точке на участке, то к нему следует подвести особые заглубления, по которым жидкость станет уходить непосредственно в приемник.

Выбрав конструкцию того или иного типа, а также конкретное место для ее монтажа, допустимо переходить к фиксации дождеприемника.

Проведение таких работ состоит из нескольких шагов.

• Сначала выкапывают котлован. Параметр глубины зависит от приемника, к которому прибавляется дополнительное расстояние в 30-40 см. Ширина ямы должна быть более крупной, чем сама деталь, на 3 см со всех сторон.
• На днище ямы нужно установить подушку из песка. После засыпки песок надо залить водой и хорошенько утрамбовать.
• Далее приемник надо подключить к трубам или же лоткам. Надо проследить, чтобы все сооружение было выверено по параметрам высоты.

• На днище ямы надо положить маленький пласт раствора. В него и будет ставиться приемник. При монтаже данной детали своими руками нужно крепко выставить конструкцию в бетонной смеси, дабы избежать ее будущих сдвигов.
• По бокам строения надо залить раствор бетона. Если вы установили пластиковую конструкцию, то во избежание ее деформирования нужно укрепить стенки путем соединения решетки из металла.
• Теперь можно поставить перегородочные детали и корзину приемника.

Учтите, что срок службы и эффективность функционирования приемника зависит от того, правильно ли была установлена вся конструкция. Специалисты советуют проводить такие работы до монтажа покрытия на участке.

Назначение и конструкционное устройство водоприемников

В конструкциях для отведения атмосферных осадков обязательно наличие дождеприемника, поскольку посредством него жидкость поступает в желоба или трубы. Этот элемент имеет сложное устройство овальной или прямоугольной конфигурации. Он состоит из нескольких частей.

Стандартно в современном дождеприемнике имеются:

1. Решетки. Они прикрывают конструкцию сверху и предназначаются не только для выполнения декоративной отделки, но и для защиты людей от возможности получить травму. Помимо этого, на пластиковые или чугунные решетки возлагаются функции первичного фильтра – они препятствуют попаданию крупно фракционного мусора в линевую канализацию.
2. Приемника – элемента квадратной или округлой формы, который служит для перенаправления стоков в систему.
3. Фильтра-пескоулавлевателя. Эта часть имеется не в каждой модели. Она не дает попасть в канализацию мелким фракциям песка, почвы и прочего мусора. Данный фильтр располагается ниже, чем лоток дождеприемника, поэтому твердые частицы опускаются на его дно, а жидкость перемещается до уровня выхода из конструкции.

Главное, регулярно ухаживать за фильтром, для чего его необходимо чистить, в противном случае со временем из него может возникнуть неприятный запах, появляющийся при испарении влаги в лотке.

Сертификация качества товаров, сертификаты на продукцию

• 48 0000 Сертификат на продукцию строительного, дорожного и коммунального машиностроения.
  • 48 1000 Сертификат качества на машины для землеройных и мелиоративных работ.
  • 48 2000 Государственный сертификат на машины дорожные, оборудование для приготовления строительных смесей.
  • 48 3000 Сертификат соответствия на оборудование и машины строительные.
  • 48 4000 Сертификат на оборудование для промышленности строительных материалов.
  • 48 5000 Сертификат качества на оборудование технологическое для лесозаготовительной и торфяной промышленности; машиностроение коммунальное.
    • 48 5100 Сертификат соответствия на оборудование технологическое для лесозаготовки, лесобирж и лесосплава и запасные части к нему.
    • 48 5200 Государственный сертификат на оборудование технологическое для торфяной промышленности и запасные части к нему.
    • 48 5300 Сертификат на машины для городского коммунального хозяйства.
    • 48 5400 Сертификат соответствия на технику пожарную.
    • 48 5500 Сертификат качества на оборудование прачечное промышленного типа и запасные части к нему.
    • 48 5600 Сертификат на оборудование для химической чистки и крашения одежды и бытовых изделий и запасные части к нему.
    • 48 5800 Сертификат качества на аппаратуру газовую бытовую.
    • 48 5900 Сертификат соответствия на машины и оборудование для коммунального хозяйства прочие.
      • 48 5910 Государственный сертификат на оборудование для водопроводно-канализационного хозяйства и запасные части к нему.
      • 48 5920 Сертификат качества на оборудование для коммунального газоснабжения и запасные части к нему.
      • 48 5940 Сертификат на оборудование для эксплуатации и ремонта городского электротранспорта и запасные части к нему.
      • 48 5950 Сертификат соответствия на оборудование и покрытию по защите подземных городских сооружений от коррозии и запасные части к нему.
      • 48 5960 Государственный сертификат на оборудование для озеленения населенных пунктов и запасные части к нему.
      • 48 5970 Сертификат качества на оборудование для эксплуатации коммунальных распределительных электросетей и систем теплоснабжения и запасные части к нему.
      • 48 5980 Сертификат на оборудование для ремонта и эксплуатации зданий, санитарной очистки городов и благоустройства и запасные части к нему.
      • 48 5990 Сертификат соответствия на машины и оборудование для коммунального хозяйства разного назначения.
  • 48 6000 Государственный сертификат на оборудование для кондиционирования воздуха и вентиляции.
  • 48 7000 Сертификат соответствия на агрегаты, узлы и детали машин для землеройных и мелиоративных работ, машин дорожных и оборудования для приготовления строительных смесей.
  • 48 8000 Сертификат на агрегаты, узлы и детали оборудования и машин строительных, оборудования для промышленности строительных материалов.
  • 48 9000 Сертификат качества на агрегаты, узлы и детали оборудования технологического для лесозаготовительной и торфяной промышленности, коммунальных машин, оборудования для кондиционирования воздуху и вентиляции.

Виды

Сегодня различают некоторое количество подтипов приемников. Каждый из них имеет свои отличительные черты и характеристики.

ДБ

Такой дождеприемник имеет характерное прямоугольное строение. Обозначение ДБ расшифровывается как «водоприемник большой». Подобные детали используются на участках проезжей части, что расположены на достаточно низком уровне. С ДБ дождеприемниками будет обеспечиваться качественный сток жидкости. Рекомендуемым параметром уклона в данном случае является 0,005.

В соответствии с ГОСТ указанные разновидности водоприемников должны быть изготовлены исключительно из очень прочного и долговечного чугуна с маркировкой не ниже СЧ15.

Данные элементы должны обладать следующими характеристиками:

• повышенной прочностью;
• долгим сроком службы;
• эффективной функциональностью.

В наборе с этими дождевыми приемниками зачастую идут такие детали, как корпус и решетка. Некоторые производители предлагают и варианты, в наборе с которыми решетка не идет – выбор подходящего варианта зависит от предпочтений потребителя.

ДМ

Деталь с такой аббревиатурой – это дождеприемник малый (или магистральный). Благодаря этим вариантам удается собирать поверхностную влагу с улиц, частных дворов, парковых территорий и прочих подобных площадей. Малые приемники характеризуются высокими показателями пропускной способности. Как правило, их используют на участках с низкорасположенными лотками автомагистралей, имеющих пилообразный продольный профиль. Кроме того, к подобным элементам обращаются, если речь идет о местах с высокой транспортной загруженностью, а также территориях, где в стоках присутствует большой процент химических составов.

Такие элементы могут иметь:

• круглую;
• квадратную;
• прямоугольную формы.

ДК

Существуют также и дождевые приемники с аббревиатурой ДК. Расшифровывается указанное обозначение как «дождеприемник круглый». Подобные варианты применяют при возведении мостов, дорог и различных промышленных объектов. В большинстве ситуаций можно встретить ДК приемники из крепкого чугуна.

Также подобные дождеприемники можно часто встретить:

• на автомобильных стоянках;
• городских автодорогах;
• на дворовых территориях возле жилых домов.

Как используются дождеприемники ↑

Чугунные дождеприемники, как правило, используются в сетях и магистралях ливневой канализации. В их задачу входит принимать ливневые потоки поверхностных сточных вод, которые образуются в результате паводков, таяния снегов, дождей, росы и града.

Более того ливневые потоки увлекают за собой различного рода дорожный и придорожный мусор, такой, к примеру, как: палки, ветви деревьев, опавшие листья, камни, песок, осколки стекла, частицы строительного или бытового мусора.

Кроме этого, ливневые стоки омывают, например, асфальтированное автодорожное полотно, а потому включают в себя и нефтепродукты, технические масла и суспензии.

Фото: установленные дождеприемники

Однако дождеприемники ставятся не только на трассах ливневой канализации при автодорогах, но также и на улицах, вдоль тротуаров и пешеходных переходов, парковых дорожек, во дворах многоэтажных домов, и даже в частном секторе, на придомовых территориях, где оборудована автономная канализация.

С одной стороны ячейки-отверстия дождеприемников достаточно широкие, чтобы пропускать через себя не только потоки вод, но также и мелких и средней величины мусор.

Этот фактор очень важен, чтобы понять каким образом и для чего используются дождеприемники на городских и сельских территориях.

Важно! Ливневка время от времени, конечно же, засоряется и ее требуется прочищать, однако не так быстро как если бы в ее каналы попадал бы крупный мусор через полностью открытые дождеприемники. А благодаря решетчатой поверхности дождеприемника крупному мусору нет доступа в систему канализации

А благодаря решетчатой поверхности дождеприемника крупному мусору нет доступа в систему канализации.

К функциям дождеприемников нельзя отнести водоотвод, скорее всего они осуществляют роль водосбора потому, что дождеприемник – это ведь не только решетка, но еще и колодец или канал, куда стекаются сточные воды.

3 Определения

В настоящем стандарте применяют следующие термины с соответствующими определениями.

Смотровой колодец — конструкция в виде камеры или шахты для доступа в каналы с подземными коммуникациями

Ливнесточный (дождеприемный) колодец — камера или шахта для принятия поверхностных сточных вод и атмосферных осадков в ливневую канализационную систему

Люк смотрового колодца — верхняя часть перекрытия смотрового колодца, устанавливаемая на опорную часть камеры или шахты и состоящая из корпуса и крышки

Дождеприемник ливнесточного колодца — верхняя часть перекрытия ливнесточного колодца, состоящая из корпуса и решетки

Вентиляционное отверстие — отверстие в крышке люка смотрового колодца, предназначенное для вентиляции камеры, шахты или подземных каналов

Полное открытие люка — диаметр круга, который может быть вписан в проем корпуса люка или дождеприемника

Особенности устройства ливневой канализации

Ливневая служит для отвода с участка не только дождевой воды, но и талых вод. Это делается для того, чтобы скапливающаяся в грунте влага не подмывала фундамент здания, в результате чего оно может начать проседать. В состав любой такой системы обязательно входят следующие компоненты:

• трубы или желоба для транспортировки воды;
• приемники для передачи воды с поверхности;
• водостоки и дренажные колодцы, в которые стекает вода;
• специальные решетки и фильтры, чтобы не допустить попадание крупного и мелкого мусора в систему.

В комплексной системе поверхностного водоотвода дождеприемники занимают важное место

Кроме того, при помощи такой системы можно осуществлять полив растений на участке талой водой, продлить срок службы пешеходных дорожек и тротуаров, а также защитить постройки от пагубного воздействия влаги. Вы можете купить дождеприемник для ливневой канализации для того, чтобы на вашем участке не образовывались лужи или же для того, чтобы вода не затекала в подвал.

Пластиковые дождеприемники. Достоинства и недостатки

Трудно поверить, что еще десять лет назад все дождеприемники производили и чугуна, либо другого прочного металла, который стойко переносит резкие температурные изменения и большое количество осадков. Сегодня одной из оптимальных альтернатив в данной области считается пластиковая модель. Это связано со следующим рядом преимуществ:

1. Пластиковая конструкция по весу значительно легче
2. Стоимость пластиковой модели ниже по сравнению с чугунными аппаратами
3. Возможность самостоятельного монтажа пластикового дождеприемника без наличия специальных знаний
4. Пластик не представляет собой никакой ценности, поэтому вероятность того, что ее украдут, крайне мала
5. Возможность установки дополнительных пластиковых модулей при необходимости
6. Устойчивость к механическим повреждениям
7. Практически все пластиковые детали имеют съемный тип, поэтому можно периодически продувать и очищать всю пластиковую систему дождеприемника без боязни повреждения
8. Зачастую в комплекте идут дополнительные пластиковые комплектующие к дождеприемнику.

Также стоит отметить, что пластиковый дождеприемник намного легче поддается чистке, а значит, проводить профилактические процедуры может любая хозяюшка

Если говорить о чугунных моделях, то важно запомнить, что их установка требуется в том случае, если на протяжении всего года выпадает огромное количество осадков. Предельная масса воды составляет порядком 90 тонн. Чтобы выбрать оптимальный вариант пластикового дождеприемника для домашнего использования, важно учитывать температурный показатель

Именно он даст подсказку, какой дождеприемник лучше: пластиковый или чугунный

Чтобы выбрать оптимальный вариант пластикового дождеприемника для домашнего использования, важно учитывать температурный показатель. Именно он даст подсказку, какой дождеприемник лучше: пластиковый или чугунный. Есть модели дождеприемников, способные безо всякого труда выдерживать резкие минусовые температуры

При приобретении некачественного чугунного устройства, вероятнее всего устройство в скором времени даст трещину и понадобиться срочная замена дождеприемника

Есть модели дождеприемников, способные безо всякого труда выдерживать резкие минусовые температуры. При приобретении некачественного чугунного устройства, вероятнее всего устройство в скором времени даст трещину и понадобиться срочная замена дождеприемника.

Назначение и конструкция дождеприемников

Наличие в системе ливневого стока воды дождеприемника является обязательным, так как именно через него вода попадает в трубы или желоба. Если же говорить об устройстве дождеприемника для ливневой канализации, то он представляет собой сложную конструкцию прямоугольной или овальной формы, состоящую из нескольких частей.

Схема установки дождеприемника

Типичный современный приемник воды включает следующие компоненты:

• Решетка – закрывает конструкцию сверху и служит не только для декоративной цели, но и для защиты человека от возможных травм. Кроме того, пластиковые или чугунные решетки дождеприемника выполняют функцию первичного фильтра, то есть не дают крупному мусору попасть в систему канализации.
• Дождеприемник – квадратная или округлая конструкция, служащая для направления воды в систему стоков.
• Фильтр-пескоулавливатель – часть конструкции, которая присутствует не во всех моделях. Служит для того, чтобы в канализацию с водой не попадали мелкие частицы почвы, песок и другой мусор. Такой фильтр находится ниже лотка дождеприемника, поэтому частицы мусора просто опускаются на его дно, а вода поднимается до уровня выхода из приемника.

Обратите внимание! Фильтр для мусора нужно регулярно чистить, иначе со временем может появиться неприятный запах, выделяющийся в процессе испарения воды из лотка

Решетка не дает попасть внутрь приемника крупному мусору
