Пошаговая инструкция постройки дома из СИП-панелей

Стены СИП дома

После сооружения цокольного перекрытия дома из СИП панели своими руками осуществляется монтаж бруса нижней стеновой обвязки согласно разработанному плану расположения помещений внутри здания.

Нижняя обвязка

В качестве стройматериала для обустройства нижней обвязки стен используется деревянный брус, ширина которого соответствует толщине изолятора (пенополистирола), входящего в конструкцию строительной плиты СИП. Высота бруса – 5-6 см.

Такой массивный брус не часто можно встретить в свободной продаже на строительном рынке. При этом это достаточно дорогой стройматериал. Поэтому вместо него частные застройщики обычно используют композитные заготовки, выполненные из нескольких отдельных досок подходящих параметров.

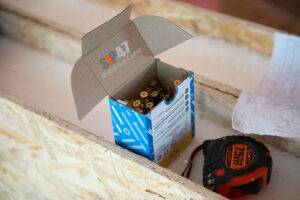

Для фиксации элементов нижней обвязки используются саморезы по дереву длиной 7,5 см. Шаг крепления должен составлять не больше 40 см.

Каркасная технология монтажа СИП панелей

Сборка стен здания из СИП панелей выполняется аналогично, как это было описано выше для цокольного перекрытия.

Самым популярным способом монтажа строительных плит СИП считается каркасный. В данном случае сращивающими элементами конструкции являются не лаги, а специальные сдвоенные стойки размером 5х17,5 см.

Монтаж начинается с угла постройки. Первый элемент стены устанавливается на обвязочный брус, его торец выравнивается заподлицо с перекрытием. Фиксация строительной панели к обвязке выполняется с помощью саморезов длиной 4 см. Шаг крепления – 15 см.

В наружный вертикальный торец вкладывается одинарная стойка 5х15 см, фиксируется через ОСБ облицовку саморезами длиной 4 см.

По внутреннему краю строительной плиты напротив торца перпендикулярной угловой стены монтируется вертикальная сдвоенная стойка, фиксация которой выполняется саморезами 0,8х24 см с шагом 40 см.

Сборка угловой части здания завершается установкой перпендикулярной плиты, которая фиксируется по угловому шипу с помощью саморезов по дереву на 4 см. Чтобы посадить данный элемент конструкции максимально плотно, рекомендуется аккуратно его подбивать кувалдой с торца, используя дополнительную прокладку из бруса или толстой доски.

Дальнейший монтаж конструкции из СИП панелей предусматривает аналогичные действия. Плиты поочередно устанавливаются через шип-стойку до полного возведения стен жилого дома.

Чтобы стойка выходила в строительную панель на необходимую глубину, в изоляционном материале делается паз, от равномерности выборки которого будет зависеть прочность фиксации стеновых компонентов, в т.ч. тепловая эффективность стыка.

Поэтому для качественного изготовления паза рекомендуется арендовать или купить специальный строительный инструмент – термонож или болгарку с фрезерной насадкой.

Бескаркасная технология монтажа СИП панелей

Бескаркасный метод соединения предполагает применение шпонок из ОСБ или специальных термовставок «сплайнов». Эти детали являются узким элементом СИП панели, который собственными габаритами идеально вписывается в паз, обустроенный на торце полноразмерной строительной панели.

Техника сборки конструкции бескаркасным способом предоставляет возможность существенно уменьшить теплопотери, присущие деревянному брусу, из которого изготавливают каркас здания. Как известно, теплопроводность древесины намного выше, чем у пенополистирола.

Бескаркасная технология идеально подходит для сборки одноэтажных домов из СИП панелей. Но, независимо от используемого способа установки и фиксации строительных плит, рекомендуется все соединяемые поверхности предварительно обрабатывать специальной строительной пеной. Ее состав позволяет получать абсолютно герметичные стыки, повышать общий уровень надежности всей конструкции.

После окончания монтажа стен первого этажа открытые (верхние) торцы стройматериала обязательно обрабатываются монтажной пеной, в паз пенополистирола вкладывается обвязочный брус. Его фиксация осуществляется по всему периметру через ОСБ плиты к каркасным стойкам саморезами.

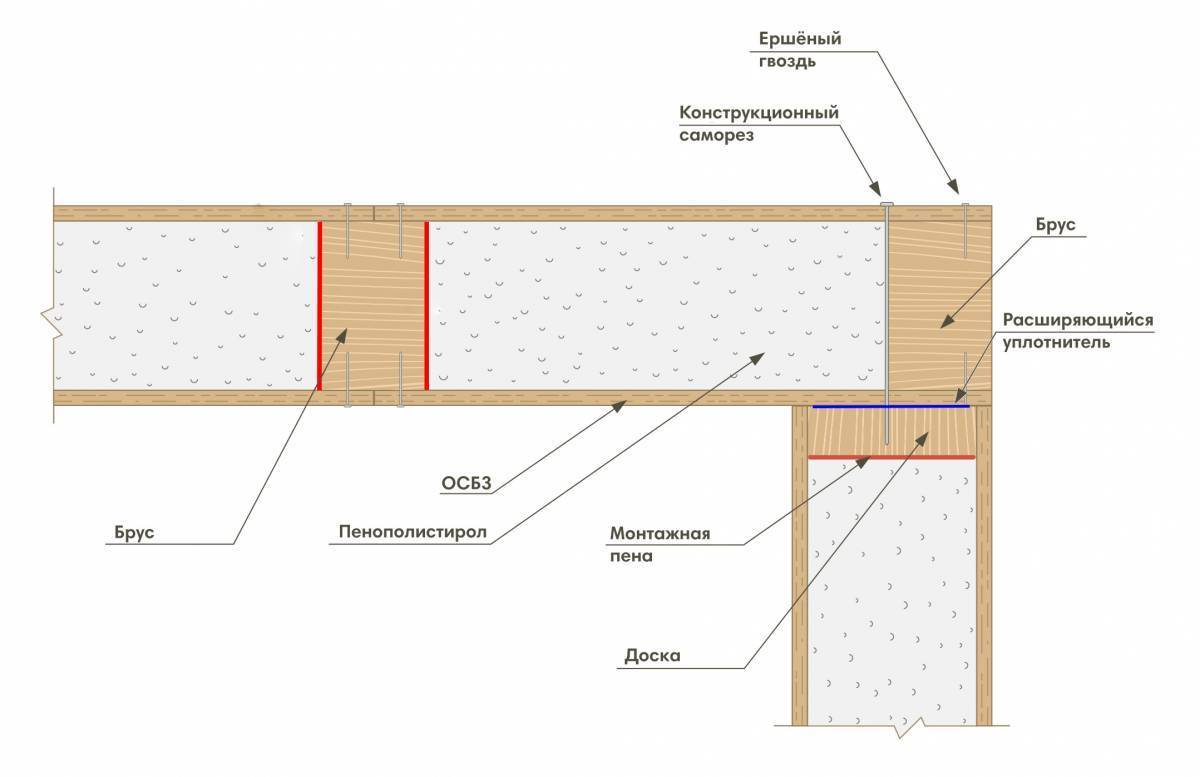

Перекрытия между этажами и чердаком обустраиваются аналогично цокольному перекрытию. Монтаж панельных стен 2-3 этажа или мансардного помещения осуществляется также, как и первого этажа коттеджа.

Установка стен 1-го этажа

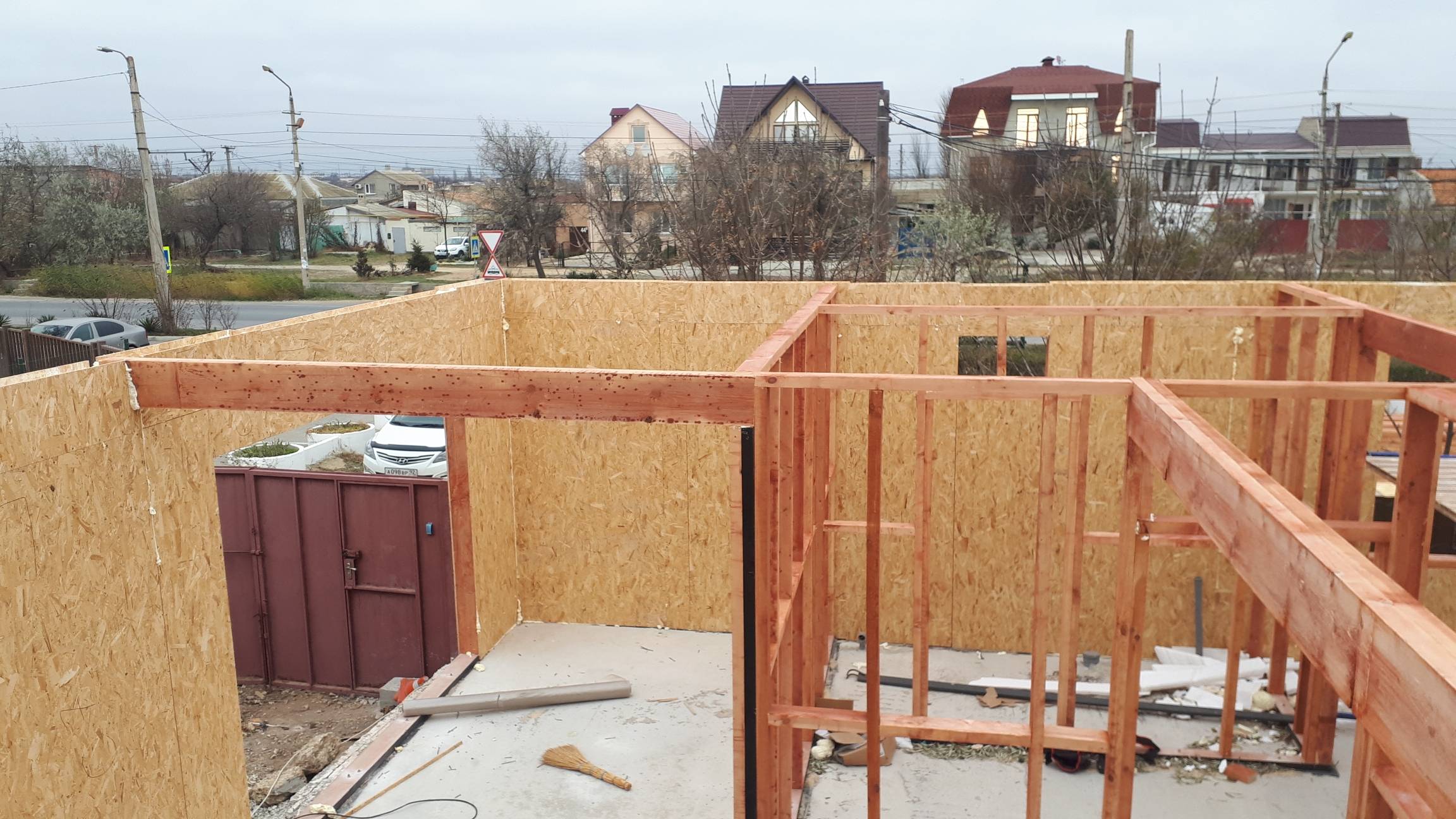

Конструкция первого этажа дома из СИП-панелей представляет собой каркас, состоящий из деревянных стоек и стеновых СИП-деталей, закрепленных к нижнему обвязочному брусу, стойкам, и скрепленных между собой.

На начальном этапе сборки ограждающих конструкций стен первого этажа домокомплекта, на сплошное цокольное перекрытие кладутся доски под каждую стену сечением 25х150 мм, раскладка которых должна соответствовать проектной планировке и монтажной схеме.

Обвязочные доски прикрепляются самонарезающими шурупами диаметром 4,2 мм и длиною 75 мм к перекрытию через каждые 40 см.

Следует обратить внимание, что между краем цокольного перекрытия должны остаться просветы, которые совпадают по толщине с обшивкой СИП-панели из плиты ОСП – 12 мм, что указывается в монтажной схеме. Обвязочные доски укладываются без разрывов в местах, соответствующих расположению проемов для установки дверей в целях повышения точности и скорости их установки. Обвязочные доски укладываются без разрывов в местах, соответствующих расположению проемов для установки дверей в целях повышения точности и скорости их установки

Обвязочные доски укладываются без разрывов в местах, соответствующих расположению проемов для установки дверей в целях повышения точности и скорости их установки.

В дальнейшем, после монтажа панелей стен, в этих местах делаются вырезы, поэтому при размещении саморезов необходимо это учитывать.

Основной этап сборки стен можно начать с любого угла СИП дома, где сначала устанавливается вертикальная стойка, имеющая поперечное сечение 100 на 150 мм, которая прикрепляется к нижней обвязочной доске двумя самонарезающими шурупами диаметром 4,2 мм и длиной 7,5 мм, к ней монтируется первая панель.

Дальше на одной из угловых СИП-панелей заполняется монтажной пеной боковой паз, затем изделие ставится в проектное положение с креплением к стойке. При этом стойка должна плотно войти в боковой паз СИП-панели.

После проверки вертикальности положения элемента посредством отвеса или уровня, панель прикрепляется к обвязочной доске по нижней кромке и стойке оцинкованными шурупами для работы по дереву диаметром 3,5 мм и длиной 40 мм с каждой стороны снизу и по боковой кромке через 15 см.

Таким же образом устанавливаются еще один вертикальный брус и второе плоское стеновое изделие, примыкающее с другой стороны к углу дома. После проверки вертикальности оба угловых стеновых изделия дополнительно закрепляются друг к другу посредством конструкционных саморезов диаметром 8 мм и длиной 200 мм с шагом 50 см по высоте.

Начиная от первых угловых СИП-панелей, в каждую сторону последовательно монтируются стойки и рядовые панели наружных и внутренних стен. Перед монтажом каждого элемента боковые пазы пропениваются, панели прикрепляются по боковым кромкам к вертикальным брусьям и снизу к обвязке шурупами диаметром 3,5 мм и длиною 40-45 мм через каждые 15 см с обеих сторон.

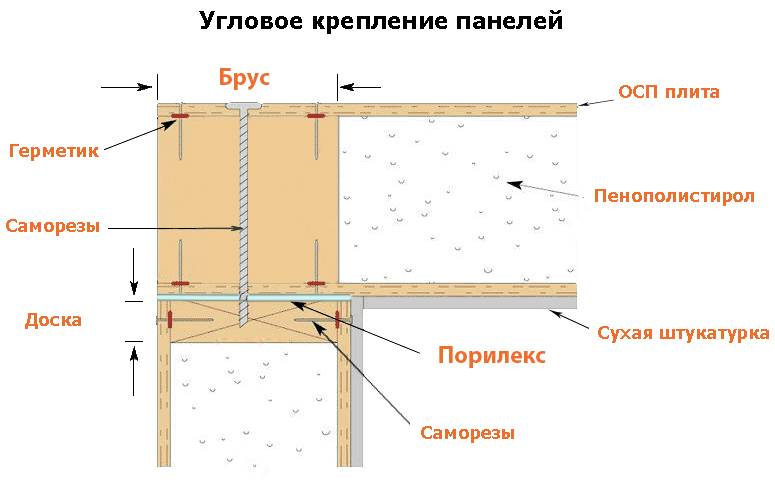

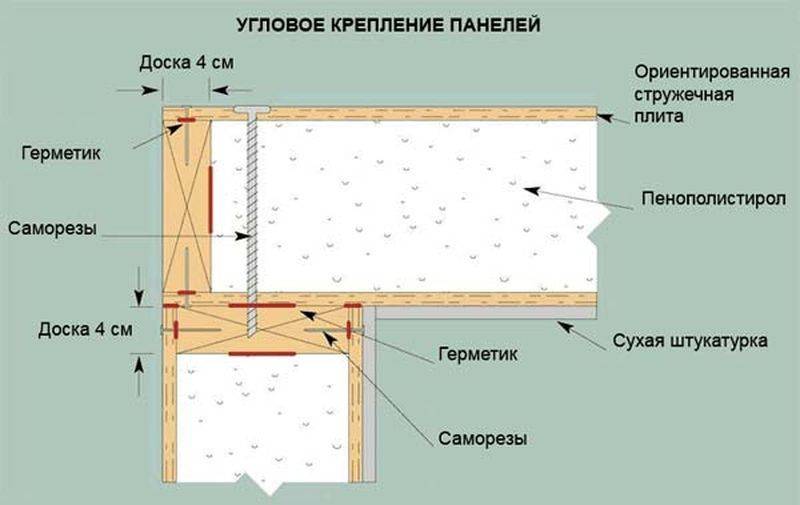

На угловых узлах и Т-образных стыках стен изделия дополнительно сшиваются конструкционнными-саморезами диаметром 8 мм и длиною 230 мм через каждые 50 см по высоте.

Установка стен завершается на одном из углов, в обратном порядке к операции монтажа первого угла – в боковую кромку последней СИП-панели, предварительно заполненную полиуретановой пеной, вставляется вертикальный брус, закрывающий торцевую часть стены.

СИП-панель прикрепляется к вертикальному брусу и обвязке саморезами диаметром 3,5 мм и длиною 40-45 мм с шагом в 15 см с обеих сторон.

Далее производится стягивание двух угловых панелей конструкционными-саморезами диаметром 8 мм и длиною 230 мм с шагом 50 см по высоте.

Проекты бань

Проекты бань могут быть самыми разнообразными. Все зависит от глубины кошелька будущего владельца и доступной площади на участке. К примеру, типовые проекты представлены строениями 4х6, 6х6, 6х9 метров. Однако не составит проблемы заказать баню больших габаритов, в один или два этажа.

Выбор размеров, при строительстве своими руками, делается сугубо утилитарно. В бане должны быть:

• закрытая парилка;
• санузел-душевая;
• комната отдыха;
• входной тамбур-раздевалка.

Все площади помещений выбираются по личным предпочтениям будущего владельца и планируемом количестве людей, которые будут пользоваться баней одновременно. Проект можно приблизительно прикинуть даже на тетрадном листе. Или — ознакомиться с предложениями компаний-подрядчиков, которые всегда приводят прайс под ключ с подробными планами строения.

Технология монтажа дома из СИП-панелей

Сборка дома из СИП панелей

Начинается строительство СИП-дома своими руками со сборки основания, расположенного на фундаменте. Зачастую используется конструкция из деревянного бруса. Технология сборки предполагает формирование обвязки периметра будущего строения и продольной установки промежуточных перекладин с опорой на стойки фундамента.

Соединение СИП-панелей

Вставьте брус или термошпонку для соединения панелей  и зафиксируйте саморезами, которые закручиваются через ОСБ в тело деревянной шпонки. Рекомендуется сначала прихватить плиты «жёлтыми» саморезами по дереву 40-50 мм. Затем пробить стыки гвоздями 50-65 мм, придерживаясь шага 10-15 см.

Во избежание рисков получения негерметичного дома перед сборкой любого узла наносите на плиту монтажную пену. Средство заполнит щели, способствуя созданию эффекта термоса.

Первое перекрытие

Многоэтажный дом из СИП панелей

Первое перекрытие – это пол, который не требует дополнительного утепления. Соберите СИП-панели 224х625 мм. Такая ширина балок, расположенных с шагом ~60 см, позволяет выдержать нагрузку конструкции.

При монтаже перекрытий плиты укладывайте по технологии кирпичей в кладке, т. е. придерживайтесь несовпадения швов, чтобы их не коробило от повышенной влажности. Для защиты нижней панели из ОСБ от влаги каждую плиту обработайте битумной мастикой или аналогичным составом.

Поэтапное соединение SIP-панелей:

1. Между пластинами уложите монтажный брус и зафиксируйте по краям обвязки длинными гвоздями. Закрепите саморезами.
2. Боковые срезы плит на всех перекрытиях закройте обрезной доской. На торец нанесите монтажную пену по технологии «змейка». Приставьте доску и зафиксируйте её через ОСБ в торец саморезами.
3. По периметру сэндвича сверху установите стартовую доску, которая станет опорой для СИП-панелей. Расположите их по периметру тех участков, где планируются межкомнатные перегородки.
4. Закрепите венцовые доски гвоздями насквозь к оголовкам свай. Под шпильки сделайте отверстия, в которые они будут загоняться, а затем стягиваться болтами.

Возведение стен

Для ообустройства перекрытия используют сэндвич панель другой маркировки

Установку стен начинайте с любого угла. Нанесите на доску или торец сэндвича монтажную пену. Возьмите панель, переверните выемкой вниз и «наденьте» на установленную стартовую доску. Выровняйте плиту по вертикали и зафиксируйте с двух сторон саморезами, придерживаясь шага 10-15 см.

Нанесите монтажную пену на боковую поверхность установленной пластины. Установите вторую плиту под углом 90°, к которой прикреплён торцевой брусок, толщиной равной глубине паза. Закрепите эту панель к обвязочной стартовой доске по аналогии с первой плитой. Угол скрепите саморезами – длину подбирайте такой, чтобы он прошёл сквозь пластину и закладную доску. Крепёж проводится с шагом 40-50 см.

Сборка стен из СИП-панелей осуществляется по аналогичному принципу – действуйте пошагово: между плитами устанавливается брус, к нему и к нижней обвязке фиксируется следующая пластина. Усилить оконные и дверные проёмы можно путём установки перфорированных уголков из металла. Деталь хоть и необязательная, но придаёт конструкции дополнительную устойчивость.

Перегородки

Возведение перегородок проводится по аналогичной схеме: зафиксируйте венцовую доску, на неё установите блоки. Толщина межкомнатных стен может быть, как у наружных стен, или тоньше. Для повышения звукоизоляции используйте материалы для внутренней отделки. Снизить нагрузку на бюджет можно за счёт применения каркасных перегородок. Но в этом случае сначала монтируется каркас, а обшивка проводится после установки крыши.

Крыша

Крыша из СИП панелей не нуждается в установке стропильной системы

Рекомендуется построить крышу также из СИП-панелей. В этом случае устраняется необходимость в установке стропил и других конструкционных элементов, отвечающих за прочность.

Инструкция по укладке крыши из SIP-панелей:

1. Установите опорный брус (мауэрлат) по периметру будущей кровли и зафиксируйте к венцовой доске последнего этажа.
2. Соберите фронтоны по аналогии с установкой первой СИП-плиты – элемент фиксируется к опорному брусу. Данные работы требуют аккуратности и внимательности.
3. Установите между двумя фронтонами опорный коньковый брус и уложите сверху SIP-панели. Зафиксируйте плиты болтами.

Технология сборки крыши идентична созданию пола на первом этаже. Невзирая на то, что панели обладают прочностью, при формировании кровли задействуйте соединительную доску. Такой подход гарантирует жёсткость и устойчивость конструкции к порывам ветра.

Нюансы технологии возведения домов из SIP панелей

В стране с каждым годом растет количество одноэтажных построек из данного материала. Однако перед их сборкой необходимо изучить поэтапную инструкцию по возведению строения по панельно-каркасной технологии.

• На начальном этапе строительства дома происходит оборудование фундамента. Для каркасно-панельной технологии рекомендуют использовать фундамент, состоящий из винтовых свай. Основным достоинством такой технологии является быстрота проведения работ, возможность производства монтажа даже зимой, винтовые сваи не требуют времени для отстаивания, стоимость меньше обычного строительства.
• После устройства фундамента производится монтаж гидроизоляционного материала всех элементов конструкции из дерева от частей из металла и бетона. Для этого используется рубероид, который укладывается перед монтажом обвязочного бруса, в два слоя на верхнюю опорную часть винтовых свой или иной тип фундамента.
• Затем производится устройство нижнего венцового бруса. Этот брус является основанием для монтажа пола. Его помещают на опорную часть винтовых свай согласно проекту.
• Следующая стадия сборки – это устройство полового перекрытия. Для обеспечения гидроизоляции поверхность СИП панели покрывается битумной мастикой. Затем в соответствии со схемой по перекрытию фундамента панели укладывают по всей длине дома. Соединение панелей по всем сторонам с брусом происходит по принципу «шип в паз». Фиксация осуществляется по двум сторонам при помощи саморезов. Перед соединением на все выемки сэндвич-панелей наносится монтажная пена.
• После того, как перекрытия будут собраны, необходимо нанести монтажную пену на торцы панелей и зашить их с помощью доски по внешней длине.
• На следующем этапе собираются стены, образующие первый ярус дома. По схеме первой необходимо произвести обвязку стен первого яруса. Монтаж нижней обвязки проводится очень аккуратно, поскольку любые отступления от схемы могут привести к проблемам в последующей сборке поверхностей стен. Затем осуществляется монтаж самих стен из СИП панелей и каркаса из дерева, расположенного между ними. Сборку следует начинать с монтажа двух панелей, расположенных по углам конструкции. Затем производится сборка всех стен и стоек по длине и внутри помещений дома по сторонам от начального угла последовательно. Перед монтажом сэндвич-панелей все пазы в пенополистироле необходимо пройти монтажной пеной. Сборка каждой панели должна контролироваться уровнем.
• После окончания сборки стеновых панелей первого яруса, аналогичным способом закладывается обвязка верхнего этажа.

• На перекрытия между этажами также наносится монтажная пена по всей длине дома. Технология сборки такая же, как и монтаж перекрытий первого яруса.

• Монтаж стеновых панелей второго этажа аналогичен с первым этажом.
• Если помещения в доме получаются большими по размеру, то перекрытия между этажами следует усилить с помощью высокопрочного бруса.
• На завершающей стадии осуществляется сборка крыши. Важный нюанс – нет необходимости в стропильной системе. Не потребуется производства дополнительной пароизоляции и утеплителя, поскольку СИП панели сами обладают такими свойствами.
• После того, как собрана крыша, осуществляется монтаж оконных рам и кровельного покрытия. Проемы под окна и двери в сэндвич-панелях можно вырезать любых форм и размеров. Для кровли могут использоваться черепица, металлический профиль, черепица из металла.
• Завершаются строительные работы наружной и внутренней отделкой. Ограничений по использованию материалов облицовки не существует, поскольку стены из СИП панелей имеет абсолютно ровную поверхность. Для уличной отделки могут применяться материалы: сайдинг, натуральный камень, плитка, штукатурка под покраску, кирпич. Внутри дома используются традиционные материалы: гипсокартон, обои, штукатурка.

Следуя поэтапной инструкции, собрать готовый проект дома можно всего за пару недель, и получить долговечное и энергоэффективное жилье.

Что собой представляют СИП панели

Частное домостроение с применением СИП панелей берет свое начало в Канаде со второй половины ХХ столетия.

Технология достаточно простая, возведение таких конструкций не требует значительных временных затрат. Построить СИП дом из домокомплекта, изготовленного на заводе можно в течение 2-3-х недель. Продолжительность выполнения всех монтажных работ зависит от сложности самого проекта.

Технология предполагает возведение жилых построек из готовых теплоизоляционных плит, которые уже имеют необходимую толщину и прочность для стен здания.

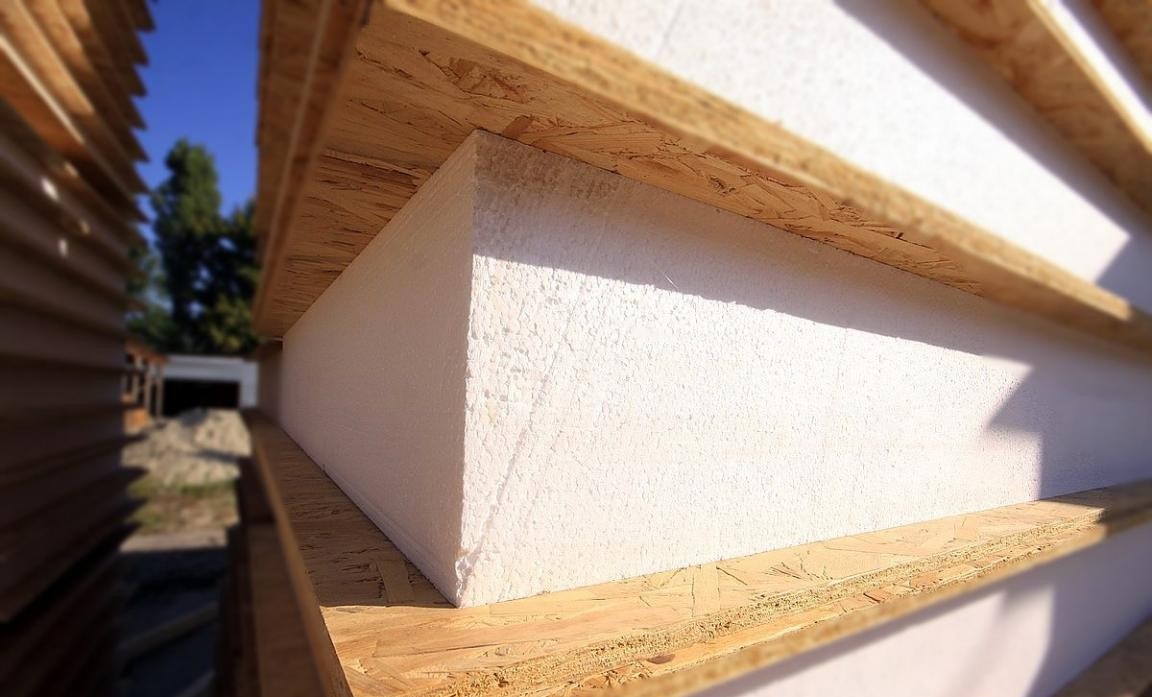

Строительный материал состоит из 2-х ОСБ плит, между которыми прокладывается теплоизоляционный материал (большинство производителей СИП панелей используют пенополистирол). Такую конструкцию также называют сэндвич-панелью.

Понятие сэндвич — панелей

Сэндвич – английское название бутерброда. Бутерброд, кстати, немецкое слово. Сэндвич отличается от нашего бутерброда тем, что хлеб или булка у него с двух сторон. Да, в общем, уважаемый читатель, ты и сам знаешь, что такое сэндвич – панель.

Производство сэндвич панелей

Немного истории. Строительство с их применением развивается более 80 лет. Пришло из Канады (поэтому второе название – «дома по канадской технологии»). Очень популярно в Северной и Центральной части Европы, то есть в «прохладных» странах. В лидерах по доли строительства сэндвич-домов Скандинавские страны, Великобритания и Германия. В Азии «рулит» Япония.

Правильное название сэндвичей — SIP (Structural Insulated Panel), что в переводе – СИП (Структурно Изолированная Панель).

Трёхслойная конструкция, состоящая из двух внешних слоёв, которые могут быть из металла, ОСП, пластика и пр. Внутри утеплитель – на основе разновидности твёрдых вспененных материалов (пенополистирола, пенополиуретана и т.п.

) или минеральной ваты (базальтовой, шлаковой и т.п.).

Область применения:

СИП-панели очень практичны для:

• возведения складов, терминалов и ангаров;
• производственных объектов;
• торговых помещений различного назначения;
• спортсооружений;
• утепления существующих зданий.

Заметили, почти все указанные объекты имеют коммерческую направленность. Чем скорее построим, тем скорее начнём получать доход. В этом смысле, СИП-панелям, нет равных. В перечисленном ряду нет жилых домов. Почему? Причин несколько, однако, самых убедительных две:

• — низкая информированность и популяризация среди населения;
• — традиционный менталитет (зачем мне «искусственный домик Барби», я себе настоящий дом построю).

https://www.youtube.com/watch?v=MuHsT5jjlD0

Статистика: жители Северной Америки (США и Канады) за время активной трудовой деятельности, в среднем 7 раз меняют местожительства.

Ну и зачем им каменные дома, которые строятся больше года и денег приличных стоят…? Обычный срок возведения коттеджа под ключ, «у них» – 1 месяц. У нас же — другие понятия и стереотипы.

Мой дом — моя крепость идеально подходит для русского человека. Хотя, времена меняются…

Немного о технологии строительства: Сэндвич – панели, в основном используют для быстровозводимых зданий.

Какой применяют фундамент?

Два основных варианта: Ленточный малозаглубленный. Простой и понятный в изготовлении;

Винтовой фундамент (на металлических сваях). Более технологичное решение. Его преимущества: недорогая цена, возможность круглогодичного строительства и быстрота (1-2 дня вполне хватит для коттеджа площадью 150-250 м²). Плюс особая надёжность на подвижном (нестабильном) грунте. Ввинчивание свай, можно проводить практически круглогодично.

Недостатки: требуется спецтехника.

Сборка: Большинство объектов из сэндвичей, строится по каркасной технологии.Логика проста. Вначале делается «скелет» из металла, дерева, бетона и пр.

, который затем обшивается стеновыми и кровельными панелями. Причём всё заранее проектируется и изготавливается на специализированных предприятиях.

Например, в России крупным игроком является Челябинская компания ИНСИ, чья технология основана на европейском опыте.

Заказчик получает свой сборный дом, в разобранном виде. После сборки, можно сразу начинать работы по обустройству коммуникаций, врезке оконно-дверных проёмов (если их не было изначально) и отделке. Внутренние перегородки обычно делают из других материалов, но всё зависит от конкретного проекта.

Наружная отделка стен и кровли может быть из сэндвичей, но для эстетичности применяют сайдинг, декоративный камень, блок-хаус, штукатурку, кирпич, навесные фасады и пр. Для кровли, чаще всего используют профнастил или металлочерепицу.

Очень важный момент – неукоснительное соблюдение технологий проектных решений. Иначе — горькие слёзы, расстройства, жалобы…

Техника строительства дома

Будем предполагать, что сборка домов из панелей СИП производится согласно заранее разработанного проекта строительства, снабженного инструкцией. Конструктивы при этом поставляются в готовом виде, нужных размеров, с проемами дверей и окон. Это наиболее часто встречающийся вариант, который выбирают рачительные хозяева. В этом случае нет никаких задержек времени, гарантируется сопряжение SIP элементов стен между собой. В случае если владелец будущего дома из панелей SIP предпочитает действовать полностью самостоятельно, согласно проектной документации производится подготовка необходимых элементов. Сборка «вживую», когда после установки одного элемента только начинается подготовка следующего — практически не встречается.

Преимущества и недостатки каркасно-панельных домов

Как и у любой другой технологии строительства, рассматриваемая здесь имеет как свои положительные, так и отрицательные стороны. Вот самые важные :

1. Прочность. Каркасно-панельные дома имеют такую конструкцию, что практически все ее элементы носят и ограждающее, и несущее предназначение. По этой причине стены в строениях чрезвычайно прочны, у них есть шанс не разрушиться даже при землетрясении. Все просто: конструкция жесткая, а вес ее незначительный. Сип-панель склеивается монолитно и способна выдержать большую нагрузку.
2. Долговечность. Пенополистирол – надежный и долговечный материал, что доказывает уже подтвержденный опыт. Построенные из него строения успешно эксплуатируются уже больше, чем 40 лет. Исследования же показывают, что они будут в хорошем состоянии, пригодном для жизни, и через 80 лет.
3. Экономия энергии. Рассматриваемые дома являются очень теплыми, поэтому нет нужды тратить средства на мощную систему отопления. Эти строения хорошо переносят колебание температур от -50°С до +50°С.
4. Экологичность. Пенополистирол является гипоаллергенным материалом, из него изготавливают пищевые контейнеры. Это является четким подтверждением того факта, что он абсолютно безопасен для человека. Что касается OSB, здесь содержится совсем небольшое количество клея (всего до 3% в плите), возможное негативное воздействие которого нейтрализуется в процессе прессования. По общепринятой классификации сэндвич-плита относится к категории Е1. Кроме того, данные каркасные панели для строительства дома – неблагоприятная среда для возникновения плесени.
5. Огнестойкость. Все материалы, которые используются для строительства каркасно-панельных домов,проверяются по существующим ГОСТам и классифицируются как слабогорючие и умеренновоспламеняемые. Если же сип-плита вынести из огня, она моментально погаснет. Кроме того, она нетоксична во время горения.
6. Цена. Деревянные панельные дома обходятся гораздо дешевле, чем многие другие. Этому есть несколько объяснений. Перове — сип-панели сами по себе легкие, поэтому не требуют дорогого фундамента. Второе — в монтаже не используются краны и прочая подобная техника, все элементы конструкции довольно легкие и без особого труда устанавливаются рабочими. Экономятся также средства на оплату труда строителей, ведь 4 человека могут построить дом довольно быстро. Кроме того, сэндвич-панели имеют ровную структуру, так что выравнивать полы и стены для внутренней отделки не придется. Монтаж можно совершать и когда на улице тепло, и когда холодно.
7. Быстрый монтаж. При условии работы 5-6 рабочих, деревянные панельные дома возводятся за месяц, а примерно через полгода в дом уже можно будет вселиться.

Таковы основные . Но данный обзор был бы неполным без осветления их недостатков, про которые целесообразно рассказать:

1. Вентиляция. Каркасно-панельные дома требуют наличия специальной, встроенной, заранее продуманной вентиляции, иначе внутри помещения всегда будет душно.
2. Планировка. Сама по себе планировка таких домов неплохая, просто ее вариантов не слишком много. А за рамки стандартной планировки выйти нельзя, поэтому никакие предложения по оптимизации от заказчиков не принимаются.
3. Неопределенный срок эксплуатации. Дело в том, что строительство каркасно-панельных домов началось относительно недавно, в 50-х годах ХХ века, а у нас только в начале ХХІ века. По этой причине никто не может наверняка сказать, сколько же именно может простоять подобная конструкция.

Итак, каркасные специалистов имеют и положительные и отрицательные. Однако первых гораздо больше и они существеннее, так что можно смело рекомендовать такой вид постройки для современных потребителей.

Видео с процессом монтажа каркасно-панельного дома:

Фундамент для дома из SIP панелей

Армирование фундамента

Фундамент — это, прежде всего, основа здания. Он передаёт всю нагрузку здания на подстилающие пласты почвы. Помимо прочности самого фундамента, нужно учесть:

• общую площадь опоры на почву;
• опорную возможность самой почвы;
• уровни подземных вод.

Самой распространённой ошибкой при заливке фундамент специалисты считают чрезмерное обилие в нём бетона и металла.

Самыми популярными видами фундамента являются:

• свайный (свайно-ленточный);
• столбчатый (столбчато-ленточный);
• монолитные плиты мелкого заглубления;
• ленточное заглубление;
• ленточное заглубление с цоколем.

Но, стоит отметить, что среди этого многообразия, для каркасных панельных домов лучшим вариантом будет мелкое заглубление.

Строительство дома из СИП-панелей своими руками. Пошаговая инструкция

При наличии достаточных навыков в строительстве и плотницком деле дом из СИП-панелей возможно построить своими руками. Последовательность этапов строительства ничем не будет отличаться от возведения дома из, например, камня или бруса (для того чтобы узнать как построить дом из профилированного бруса своими руками читайте в этой статье).

Видео о строительстве дома из СИП-панелей:

Сборку дома из СИП-панелей можно осуществлять каркасным и бескаркасным методами. В первом случае сначала возводится каркас здания из бруса (для того чтобы узнать как построить каркасный дом своими руками читайте в статье здесь), на который в дальнейшем крепятся панели. При таком методе технология строительства дома аналогична строительству обычного каркасного дома и СИП-панели используются лишь для обшивки стен и перегородок. При бескаркасном методе сборки все элементы здания – полы, стены и кровля – собираются из СИП-панелей.

На готовый фундамент укладывается обвязка из бруса, который крепится к основанию анкерными болтами. На обвязку, начиная от угла здания, укладывают первый ряд панелей толщиной 224мм. Панели соединяются между собой сдвоенным брусом из доски толщиной 40 мм и шириной 200мм (ширина доски соответствует ширине утеплителя в панели). Панели крепятся к брусу саморезами по дереву и дополнительно фиксируются монтажной пеной. В завершении сборки плиты перекрытия торцы панелей запениваются и закрываются по периметру доской 40х200 мм.

После настила полов первого этажа можно приступать к сборке стен, которую начинают с укладки направляющей доски 40х140 мм. При монтаже направляющих необходимо предусмотреть отступ от внешнего края на 12 мм – толщину OSB плиты. В углах дома устанавливаются направляющие стойки из сдвоенной доски 2х40х140 мм, к которым будут крепится угловые панели. Крепление стеновых панелей между собой осуществляется при помощи сдвоенного бруса, на монтажную пену и саморезы. Верхний торец стеновых панелей запенивается и зашивается доской 40х140 мм.

Перекрытие собирается по тому же принципу, что и полы первого этажа. По периметру также укладывается закладная доска, к которой будут крепиться стены второго этажа или фронтоны мансарды.

Перед установкой фронтонов к перекрытию крепится обвязочный брус кровли, на который будут опираться кровельные панели. Фронтоны собираются аналогично стенам предыдущих этажей, на них укладывается коньковый брус и промежуточные стропила. Кровельные панели усиливаются сдвоенным брусом для надежного восприятия снеговой и ветровой нагрузок.

Дома из СИП-панелей – заслуживающий внимания вариант экономичного и быстровозводимого загородного жилья. Выбор качественных и безопасных СИП-панелей от надежных производителей позволит свести к минимуму все недостатки этой технологии и в короткие сроки стать обладателем собственного дома.

Узел №7. Прогон. Панели кровли

Прогон — это толстый брус, скошенный под угол крыши, который передает нагрузку на стены со средней части крыши (между мауэрлатом и коньком). Прогон требуется при пролете крыши более 4 метров длиной.

Брус прогона монтируется в стены в подготовленную для него нишу. Из ниши необходимо выбрать утеплитель термоножом и установить соединительный брус согласно схеме.

Прогон нельзя устанавливать в неподготовленный проем, опирая только на ребро ОСП плит!

Соединение панелей крыши выполняется на месте установки бруса прогона. В качестве соединительного используется 45х145 мм или 90х145 мм (согласно проекту и расчетам).

Перпендикулярные мауэрлату, прогону и коньку соединительные бруски будут являться стропилами крыши.

СИП крыши не трубуют отдельной стропильной системы под ними.

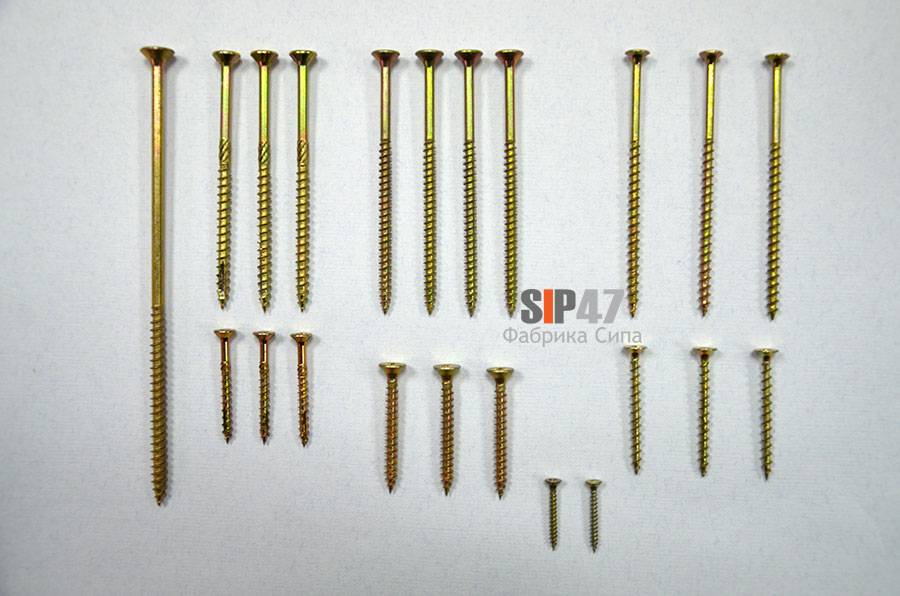

Основной крепеж узла — это конструкционный саморез TORX 8×360 мм и 8х280 мм. Длинный саморез должен проходить в том числе через соединительный брус под прогоном. Саморезы 280 мм идут в местах пролета, между стенами.

Возможно усиление конструкции с помощью оцинкованных монтажных уголков, которые дополнительно фиксируют стропила к прогону. При их использовании понадобится делать небольшой вырез в следующей СИП панели под уголок.

Наиболее популярное решение — это использование в панелях крыши СИП панелей с толщиной утеплителя 200 мм. В этом случае применяется более широкий брус 45х195 мм или 90х195 мм.

Существуют решения, предусматривающие использование стандартной стропильной системы ПОД СИП крышей. Это дает возможность повысить прочность конструкции, но увеличивает и время монтажа.
