Правила строительства дома из металлокаркаса

Преимущества и недостатки

Любой частный дом, в основе которого сформирован металлический каркас, имеет следующие неоспоримые преимущества:

• общий вес монтируемых конструкций намного меньше, чем у кирпичной или бревенчатой постройки такой же площади и объема. Меньшая нагрузка позволяет удешевить фундамент;
• дом фактически производится на заводе, где нарезаются металлические элементы нужной длины. На участке нужно лишь собрать его по инструкции. С этим справятся два-четыре человека;
• быстрота возведения. За несколько недель можно не только собрать каркас, но и сформировать стеновой пирог, покрыть крышу и обшить наружную сторону стен.

У строительства по каркасной технологии ЛСТК есть один существенный недостаток – это требование неукоснительного соблюдения частными застройщиками всех строительных алгоритмов.

Также металлические каркасы нуждаются в большом количестве ребер жесткости, чтобы противостоять тем же ветровым нагрузкам.

Стеновой металлический профиль полностью удовлетворяет требованиям СНиП с точки зрения безопасности. Однако многие считают, что дома с полностью деревянным каркасом более экологичны, хотя заметная разница наблюдается только по звукоизоляции, поскольку металл более проницаем для всевозможных колебаний.

Простой фундамент каркасного дома

Какой профиль лучше

Перед тем, как сделать каркас для гипсокартона нужно определить, что выбрать – деревянные брусья или металлические детали. Оба материала имеют свои достоинства и недостатки.

В современном строительстве сделать каркас для гипсокартона на стену лучше всего из оцинкованного профиля, поскольку он более надежный и долговечный. При работе получается меньше отходов, а значит, человек значительно экономит на покупке материалов.

Достоинствами металлической конструкции являются:

1. Не поддается воздействию влаги и не деформируется.
2. Каркас послужит долгое время.
3. Элементы имеют ровную поверхность, благодаря чему конструкция получается идеальной.
4. Имеется большое количество видов креплений.
5. Конструкция получается прочной и надежной.

Профили из металла практически не имеют недостатков. Единственное, что может навредить такой конструкции – это коррозия. Но если будут выполнены все условия эксплуатации и правильно создан микроклимат в помещении, то данная проблема не возникнет вообще.

Деревянные брусья для каркаса имеют внутреннее сечение размером 40х70, для горизонтальных элементов сечение должно быть 30х50.

Каркас, готовый к обшивкеИсточник dingonn.ru

Чаще всего для изготовления этого материала используют хвойные породы деревьев. Предварительно обрабатывают их специальным веществом.

К достоинствам этого материала следует отнести:

• низкую стоимость;
• экологичность.

Но подобные материалы имеют ряд недостатков:

• брусья не всегда имеют идеально ровную поверхность;
• в условиях повышенной влажности древесина набухает и деформируется;
• конструкция служит максимум 15 лет, поскольку материал поддается воздействию грибков, гнили и повреждается насекомыми;
• перед тем, как сделать каркас, древесину нужно обработать специальным веществом, что выльется в дополнительные траты бюджета.

Современные строители предпочитают работать с изделиями из металла. Конструкция получается надежной и крепкой.

Комплект профилей, что понадобятся для изготовления каркасаИсточник plasportal.com

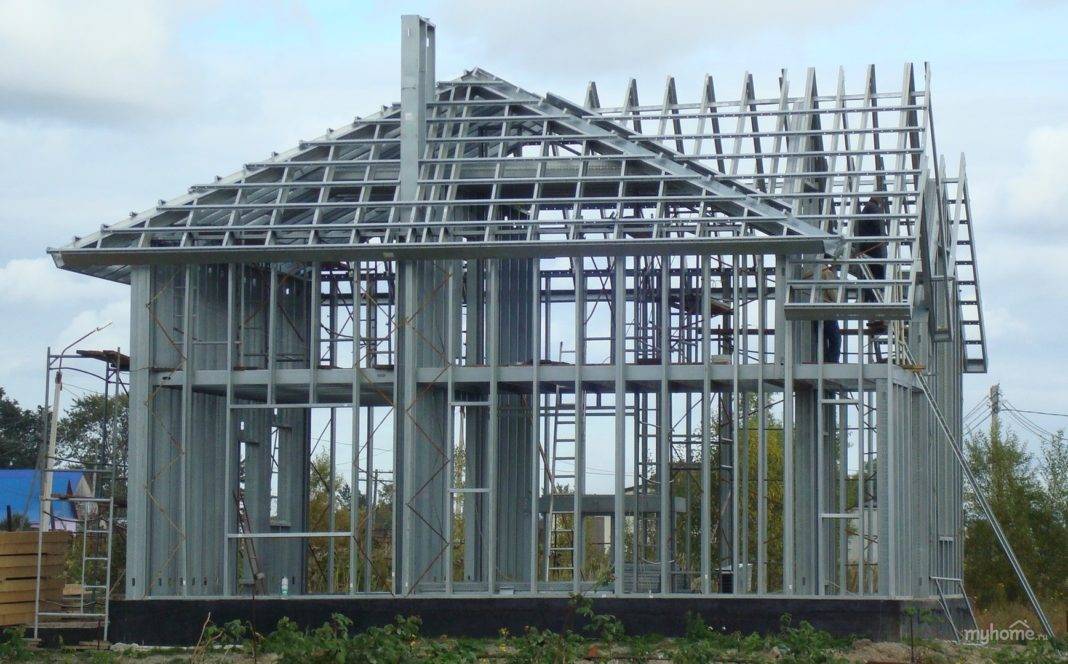

Строительство дома из металлокаркаса

Возведение металлокаркасных домов в качестве индивидуального жилья, почти ничем не отличается от аналогичных работ по сборке зданий из бруса. Отличаются узловые соединения профилей и используемые крепежи.

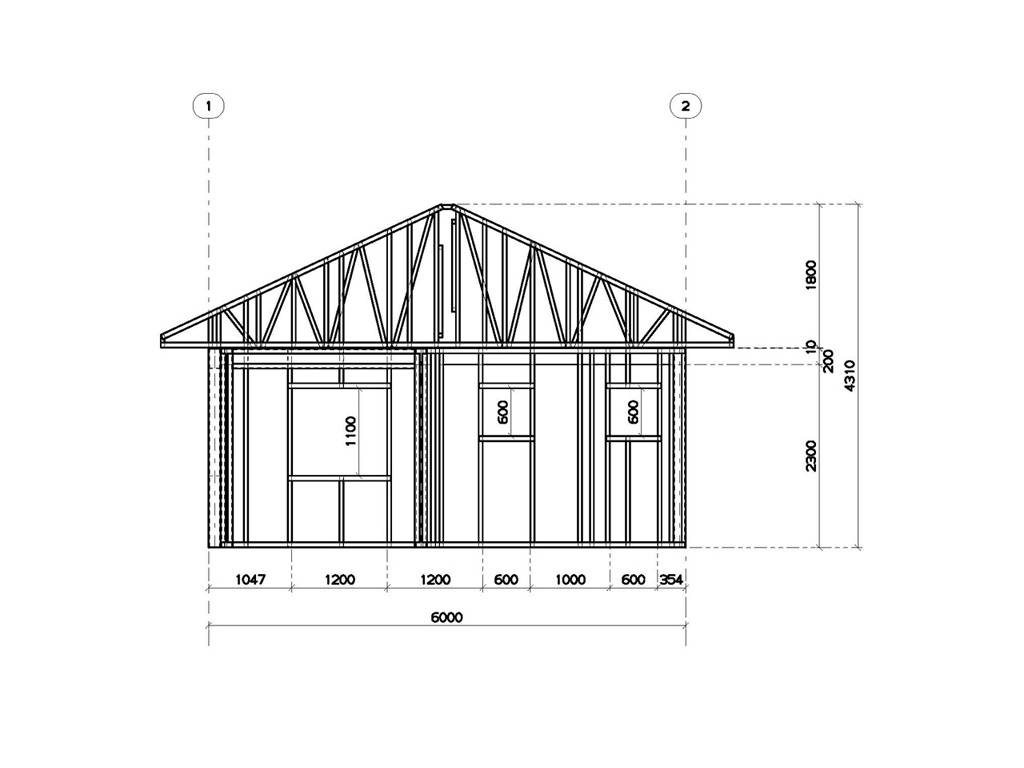

Основные соединительные узлы ЛСТК

Стальной каркас состоит из множества узловых соединений, но из них выделяют основные, где качественное крепление особенно важно

1. Соединение стоек с фундаментом. Выполняют через опорный элемент с помощью анкерных болтов.
2. Стропильная ферма, где для сборки комплектующих используют листовые накладки, узловые фасонки, крепежи.
3. Соединение стропильной фермы и вертикальной стойки каркаса. Для выполнения необходимы все те же крепежи, узловая фасонка и раскос.
4. Карниз между стеной и кровлей. Сложность здесь заключается в грамотном стыке двух “пирогов” с гидро- и теплоизоляцией.

При работе с древесиной слово “крепеж” стойко ассоциируется с саморезом или гвоздем. Ситуация с металлокаркасом немного иная.

Чем соединять детали металлокаркаса

Один из вариантов соединения двух стальных элементов каркаса – использование самонарезающих винтов со специальной резьбой. Их вставляют в заранее сделанные отверстия и завинчивают.

Обратите внимание: винтовые соединения больше подходят для неразборных конструкций. Недостатки применения винтов заключаются в отсутствие четкой регламентации работ с ними и обеспечении низкой несущей способности каркаса. Болты нормальной точности в этом отношении выигрывают

Болты нормальной точности в этом отношении выигрывают

Болты нормальной точности в этом отношении выигрывают

Недостатки применения винтов заключаются в отсутствие четкой регламентации работ с ними и обеспечении низкой несущей способности каркаса. Болты нормальной точности в этом отношении выигрывают.

Также для возведения дома из металлокаркаса можно использовать сварку. Однако это трудоемкий процесс, требующий определенного мастерства. Тонкостенные элементы легко повредить в процессе соединения таким способом.

Итак, металлокаркас – достойная альтернатива традиционному брусу. Стальная конструкция не только не уступает деревянной, но и по некоторым параметрам превосходит ее. Многие виды работ также можно выполнить своими руками. Но чем сложнее проект, тем больше специалистов придется привлечь.

Изготовление и монтаж каркаса из ЛСТК

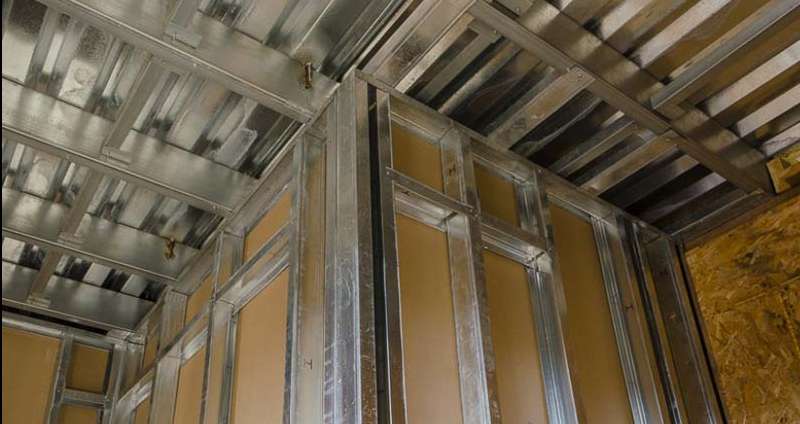

Скелет дома изготавливают из C- и U-профиля. Они соединяются винтами-саморезами. Шаг между стойками 600-1000 мм. Он учитывает размеры панелей утеплителя и позволяет удобно крепить другие отделочные материалы.

На производственной линии каждая деталь изготавливается отдельно, нумеруется, упаковывается. Готовые детали оборудованы отверстиями для креплений и под инженерные коммуникации. Для монтажа скелета дома в комплект к деталям основы входят соединительные элементы.

Постройки по индивидуальным проектам стоят значительно дороже домов, изготовленных по типовым проектам. Для удешевления строительства жилья можно воспользоваться типовым проектом с каркасом из термопрофиля или из легких стальных тонкостенных конструкций по канадской технологии. Ее отличие от других технологий быстрой постройки зданий – каркас из ЛСТК и специальные SIP-панели, имеющие особые теплоизоляционные характеристики.

В случае постройки жилья по типовому проекту заказчик получает готовый каркас определенного размера и формы. Детали основы маркируют и упаковывают согласно чертежам дома.

В качестве утеплителя, кроме минеральной ваты, можно использовать:

• базальтовые плиты;
• пенополистирол;
• эковату.

Для отделки наружных стен дома используют кирпич, керамогранит. Часто в качестве отделки фасадов каркасных зданий применяют навесные вентилируемые фасады различного типа. Все большей популярностью пользуются такие отделочные материалы, как сайдинг и блок-хаус. Не утратили своей актуальности оштукатуривание и окрашивание фасадных стен.

В комплекте с деталями каркаса и соединительными элементами заказчик получает описание проекта, рекомендации и инструкции по сборке каркаса, спецификацию всех элементов.

Мечтаете построить дом с минимальными трудовыми, временными и финансовыми затратами, чтобы все поверхности получились идеально ровными и не нужно было заниматься монтажом дополнительной теплоизоляции? В этой статье мы расскажем, как построить дом из металлокаркаса своими руками, о его преимуществах перед другими способами возведения зданий.

Для постройки здания любых форм и размеров из металлического каркаса и легких или сборных сэндвич-панелей понадобится времени не больше месяца.

• Все детали изготавливаются на одном заводе по заранее разработанному проекту.
• При проектировании сразу делается точный расчет веса всего сооружения, что дает возможность точно рассчитать фундамент и количество необходимых материалов для его устройства.
• Компактные легкие элементы здания не нуждаются в аренде большого количества транспорта для перевозки и значительно сокращают сроки строительства.
• Нет необходимости использовать тяжелую технику при сборке каркаса.
• Отсутствие на строительной площадке мусора и отходов.
• Металлокаркасное строительство можно проводить в любое время, поскольку для стен не используются никакие строительные растворы, требующие время для застывания.
• Возможность устанавливать большие пролеты без использования специальных опорных конструкций.
• Монтаж элементов здания ведется только с использованием болтовых соединений.

Видео

Посмотрите видео-урок по строительству металлокаркасных домов.

Дома из металлического каркаса, как указывает название, возводятся на основе легких и прочных металлических конструкций, выполняющих функции перектытий и стен, а также различных обшивок, теплоизоляции и разнообразных защитных мембран, защищающих конструкции от воздействия внешней и внутренней среды. из каркаса отличаются тем, что несущие и ограждающе-изолирующие свойства стен распределяются между разными слоями и элементами, справляющимися каждый со своей специфической задачей. Чаще всего технология металлического каркаса используется для постройки зданий общественного или промышленного назначения. Кроме того, к каркасным домам такого типа зачастую обращаются архитекторы и инженеры с целью создания необычного экстерьера или интерьера здания. Иногда части металлического каркаса остаются открытыми как элемент декора снаружи или внутри строения.

Требования к параметрам и конструкциям

Главные нормы к ЛСТК изложены в СП 260.1325800, но нормативов именно по каркасникам из профиля почти нет или они очень размытые, поэтому чаще применяются зарубежные правила (EN), проекты и техусловия (ТУ) производителей (например, Балтпрофиль, пожалуй, самый авторитетный), фирм-застройщиков.

Заказать профиль, балки уголки любого сортамента можно на большинстве заводов, специализирующихся на металле. Используются стандартные крепежи, метизы, поэтому проблемы с ними также не будет.

Требования:

• Каркас и обрешетка крыши собирается из одинаковых по своим качествам профилей. Материал должен иметь одинаковые коэффициенты расширения для качественного объединения элементов в цельную структуру, которая гарантирует прочность, отлично гасит вибрацию.
• При использовании металла с разным коэффициентом обшивка будет дребезжать, соединения расшатываться и ослабевать.
• Для жилья берут профиль не простой, а термо. Исключения составляют объекты в теплом климате, сезонные дачные домики.
• Гидро-, ветрозащитные прослойки обязательные, так как рама легкая, элементы тонкие, узкие, есть риск продуваемости повышенный.
• Это же касается пароизоляции, чтобы не скапливался конденсат. Обычно теплоизоляцию применяют всегда, даже для теплого климата, так как она одновременно выполняет роль шумоизоляции.
• Появление мостиков холода надо свести к минимуму за счет правильной укладки утеплителя.

Подробные требования по толщине, весу, сечению, форме профиля есть в СП 260, в нем же указаны основные формулы для расчетов.

Этапы строительства

Во время строительства металлического каркаса необходимо придерживаться следующих действий:

Заливка фундамента: капитальный — на бетоне; Некапитальный — на платформе.

ВНИМАНИЕ! Каркасные здания из металлопрофиля с некапитальным фундаментом транспортируемы!

Установка каркаса дома;

СОВЕТ! Если каркас сделан самостоятельно, то качество сварных изделий проверяется методом каркасной «ахиллесовой пяты».

• Устанавливается металлокаркас «снизу вверх». Вначале устанавливается несколько колонн и стоек, и потом их соединяют при помощи тонких трубок и закрепляют раскосом.
• Кровля. Покрывается каркас выбранным кровельным материалом с предварительным утеплением и ее отделкой.

После этих манипуляций приступают к внутренней отделке дома.

Фундамент

Учитывая небольшой вес строения, можно создавать фундамент, который не предъявляет высоких требований к прочности. Для металлокаркасных домов выкапывают небольшое основание.

Сам способ производства фундамента зависит от характера земли и строительной площади. Поэтому во время выбора фундамента необходимо учитывать всесезонные грунтовые изменения.

Фундамент бывает:

• Ленточный — небольшая ширина из-за того, что не претерпевает серьезной нагрузки от стального каркаса. Выполнять его необходимо в виде горизонтальной рамы повышенной жесткости, благодаря которой распределяется нагрузка во время деформирования из-за грунтовой нестабильности.
• Столбчатый изготавливается из балок, которые необходимо между собой прочно соединить при помощи опор. Изготавливается из монолитных блоков, кирпича или железобетона.
• На винтовых сваях.

ВНИМАНИЕ! Используя фундаменты с небольшими углублениями, экономятся материалы и трудозатраты, что тоже снижает стоимость фундамента

Сборка металлического каркаса

Самостоятельная сборка не требует определенных знаний или умений.

Все элементы приходят с завода тщательно упакованные. Каждая деталь промаркирована, такая маркировка имеется на чертежах. Собирается металлокаркас по типу конструктора — на место ставятся необходимые детали и устанавливается крепеж.

Этапы сборки металлокаркаса:

1. На фундаменте крепится нижняя обвязка;
2. Угловые стойки требуется выставить и укрепить;
3. Между угловыми стойками устанавливаются промежуточные, укосины и распорки;
4. Выполняется верхняя обвязка;
5. Устанавливают и закрепляют балки перекрытия;
6. Если предусмотрен 2 этаж, то собрать его каркас нужно аналогично;
7. Выполняется потолочное перекрытие;
8. Собирается стропильная система;
9. Проводится утепление и гидроизоляция кровли;
10. Собирается обрешетка под кровельный материал.

СОВЕТ: обрешетка должна быть металлической — только благодаря ей можно достигнуть высокой прочности здания.

Металлические профили для возведения каркаса на заводе обрабатывают особыми методами — горячим цинкованием и специализированными антикоррозийными смесями.

Для возведения коттеджей используют стандартный или тонкостенный металлический профиль. Детали конструкции точно подходят для наружной или внутренней обшивки, монтажа дверей и перегородок, окон.

Сборка металлокаркаса производится при помощи отверточной технологии — все детали уже просчитаны и произведены по проекту вашего дома, поэтому измерять и отрезать вам больше не нужно. Каждая деталь имеет четкое предназначение и место.

Можно построить самостоятельно?

Если речь идет о том, чтобы собрать пришедшие с завода детали в одну конструкцию — то запросто, но с помощниками. Вся работа состоит в отыскивании нужной детали и установке ее на место, указанное в чертежах. Поначалу сложно, потом — освоитесь.

Если под «строительством металлокаркасного дома своими руками» подразумевают его сварку из профильной трубы, то дело это неоднозначное. Если строить собрались небольшой дачный домик, то вопросов нет: каркас можно поставить по тому же принципу, что и деревянный и для одноэтажного строения для угловых стоек достаточно трубы 80*80 мм, а для промежуточных можно взять меньше. Но шаг установки все равно диктует утеплитель: расстояние в просвете должнобыть 58-59 см (чуть меньше стандартной ширины минеральной ваты).

Единственное, что нужно помнить: при использовании профильной трубы мостики холода будут обязательно. Тогда само утепление потребуется сделать в несколько слоев, перекрывая утечки тепла, что решит проблему. Один слой традиционно ставится в распорку между стойками. Сечение профильной трубы далеко не 200-250 мм, которые необходимы для утепления дома в Московском регионе (под минеральную вату). Потому под недостающие слои устраивается поперечная обрешетка (с одной или двух сторон — решайте сами). Получается, что между стойками утеплитель уложен вертикально, а по обрешетке — горизонтально. Мостиков холода стало значительно меньше.

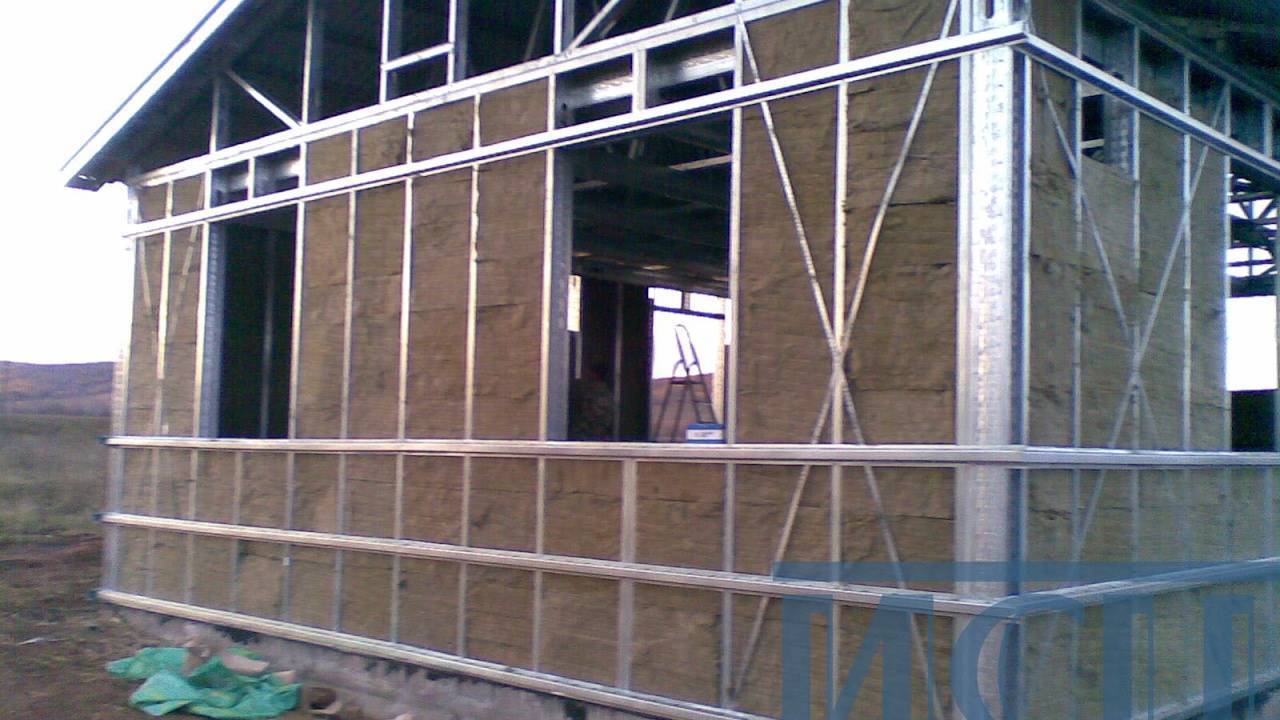

Со стороны помещения утеплитель закрывается пароизоляционной мембраной (она не должна пропускать влагу в утеплитель). Со стороны улицы на него закрепляется ветрозащитная паропроницаемая мембрана с гидроизоляционными свойствами. Она выолняетсразу три функции:

• защищает от ветра,
• не дает попасть конденсату или случайно попавшим осадкам в утеплитель,
• выводит из утеплителя пар, который туда все равно проникает из помещения (несмотря на пароизоляцию).

Только при таком пироге и наличии между наружной мембраной и отделочными материалами вентазазора можно быть уверенным в том, что утеплитель не будет мокнуть. Только для того чтобы вентзазор работал, необходимы еще вентиляционные отверстия внизу стены и негерметично заделанный выход под кровлю сверху: поток воздуха между наружной отделкой металлокаркасного дома и ветрозащиной мембраной должен проходить не встречая препятствий.

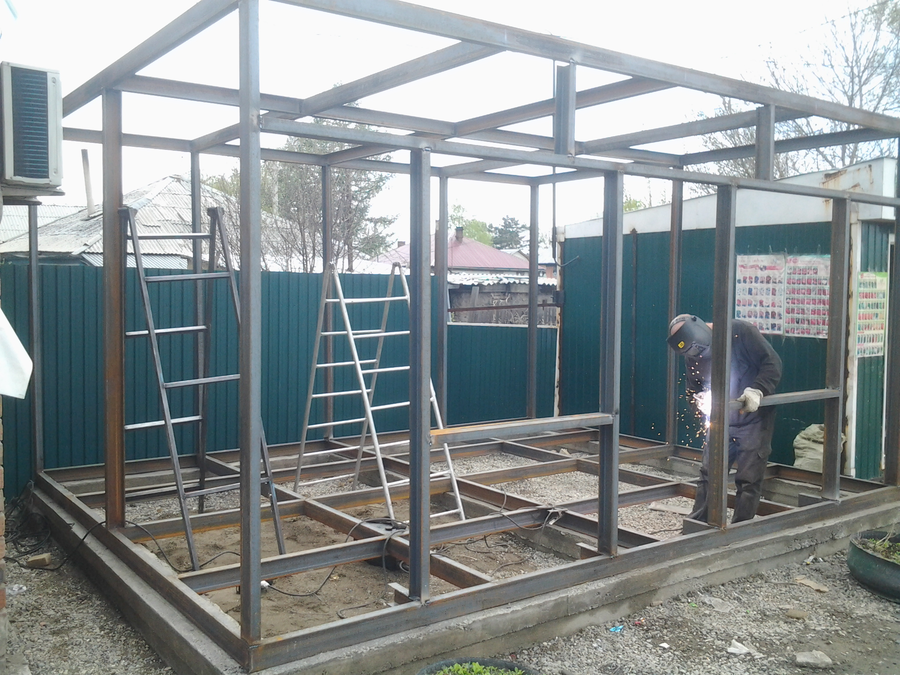

Для вдохновения — видео, на котором снят процесс сваривания дачного домика из профильной металлической трубы. Тем, кто умеет сделать металлокаркасный дом своими руками из трубы не составит труда.

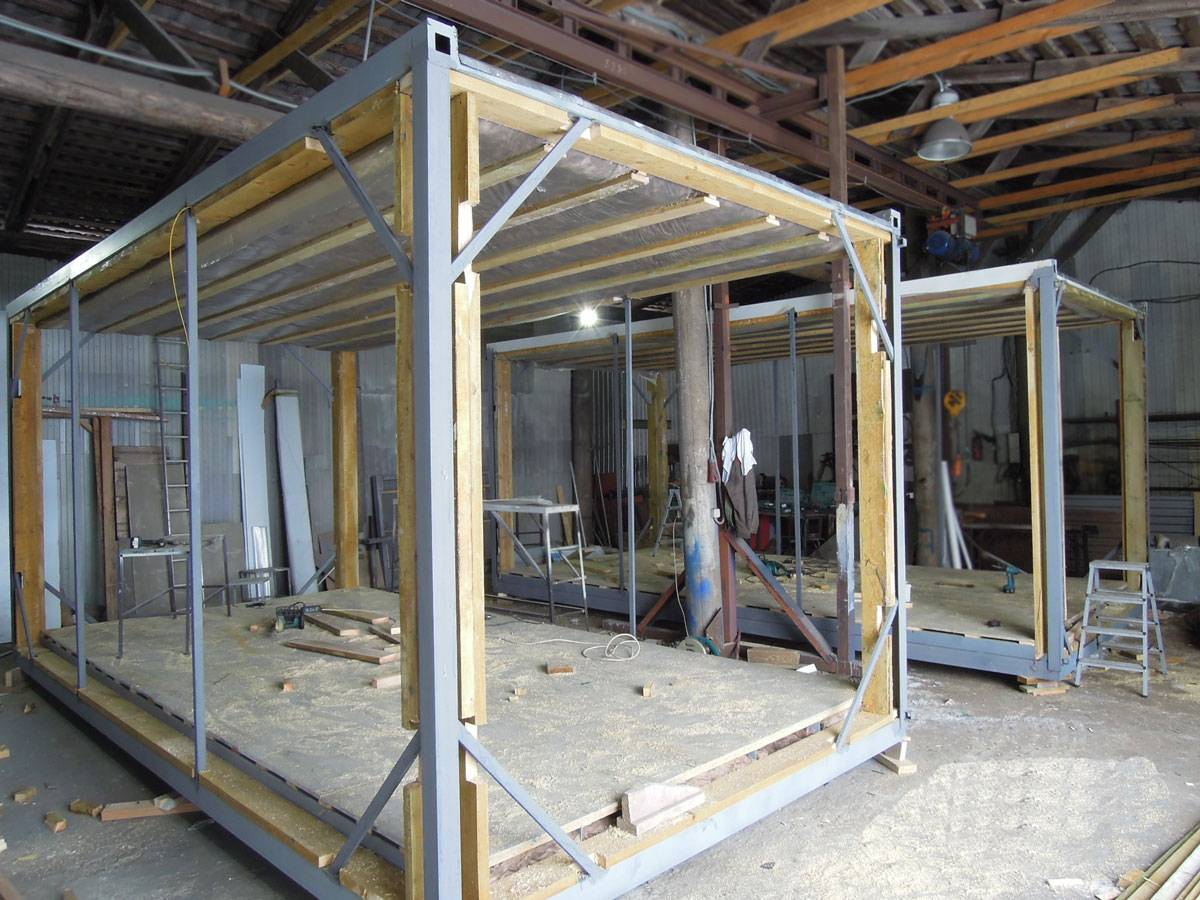

Сварной каркас постройки из металла – это долговечный и прочный внутренний остов сооружения. Преимущества таких каркасных сооружений из металла – легкость, прочность, относительная простота, высокие темпы изготовления и монтажа, мобильность и независимость от подъездного пути к месту установки и монтажа, простота встраивания в любые пространства. Металлический каркас постройки прекрасно совместим с простейшем блочным и свайным фундаментом, а также прост в достройке, конфигурировании и перестройке. Материал металлического каркаса постройки – труба профильная, реже используются уголок и швеллер.

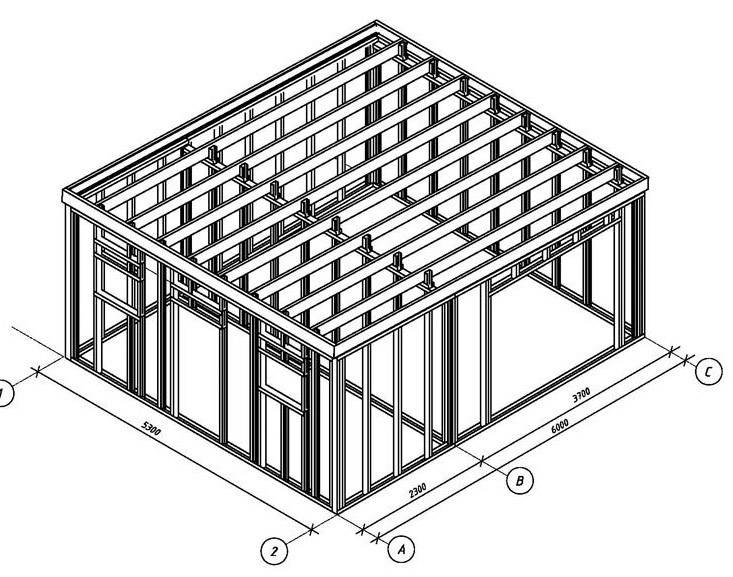

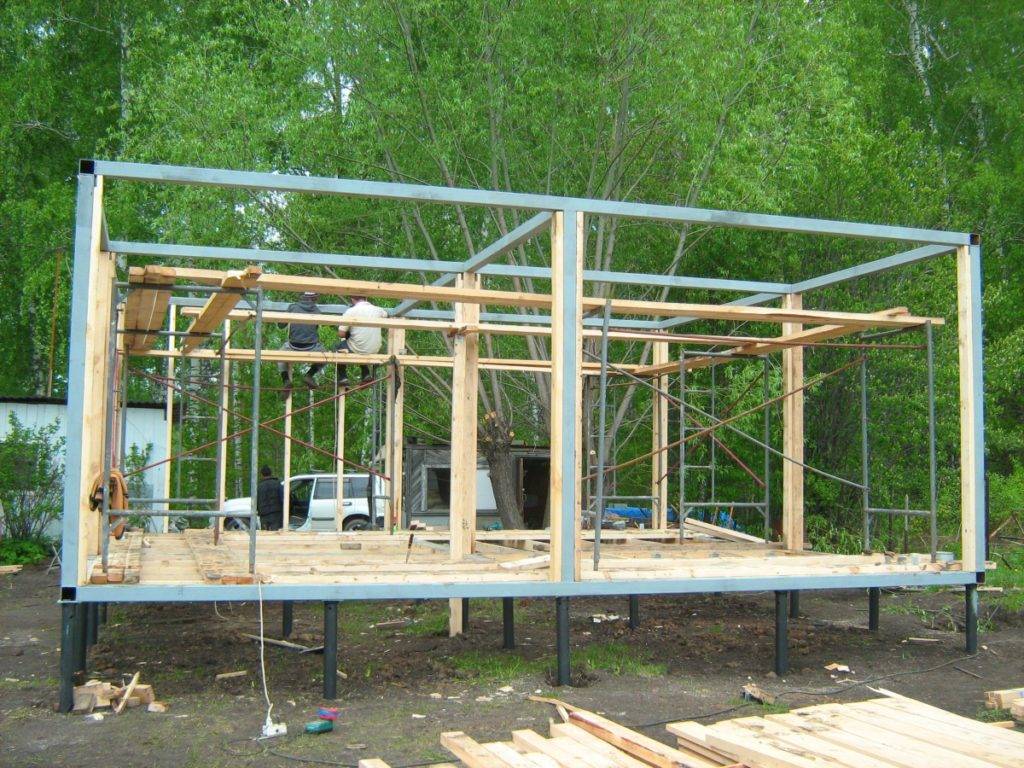

Металлический каркас постройки включает в себя нижнюю обвязку, верхней обвязку и стойки между ними. В металлическом каркасе весьма просто предусмотреть двери, проемы, окна и металлическую обрешетку кровли и пола. Каркасную постройку из металла можно обшить профнастилом, деревом, сэндвич-панелями. Металлический каркас очень легко и удобно обшивать и утеплять. Каркас из металла для здания

Преимущества построек из металлокаркаса:

• Постройки, возведенные по металлокаркасной технологии, отличаются невысокой себестоимостью (если сравнить со зданиями, сооруженными по традиционной технологии). Стоимость конструкции в основном зависит именно от используемых материалов. Самыми дешевыми на сегодняшний день являются дома на деревянных каркасах. Стоимость домов с каркасом из профильной трубы намного больше, причем их цена прямо пропорциональна сечению трубы. Ведь, к примеру, гибка профильной трубы – достаточно трудоемкая операция, и стоит недешево.
• Высокая скорость возведения металлокаркасной постройки. Использование профильной для каркаса в качестве основного материала способно в несколько раз сократить сроки возведения здания.

• Отсутствие так называемых “мокрых” процессов в технологии возведения жилых домов с помощью каркаса (кроме укладки фундамента). Это позволяет осуществлять монтаж каркасной постройки в любое время года и независимо от погодных условий.
• Изготовление металлоконструкций своими руками предусматривает отсутствие какой-либо усадки – не только при строительстве, но и при эксплуатации сооружения.

Особенности самостоятельного строительства

Своими руками можно сделать дом из металлического каркаса двумя способами: путем сборки заводских деталей или самостоятельного изготовления основы путем нарезки металлического профиля. Технология сборки целесообразнее в плане затраты времени и средств.

Этапы работ

Строительство зданий с металлическим остовом выполняется поэтапно:

1. Организация фундамента.
2. Сборка металлической конструкции.
3. Наружное утепление.
4. Обустройство стен.
5. Внутренняя отделка.
6. Выполнение инженерных систем.

Заливка фундамента

Каркас дома из стали весит немного, очень легкий, что позволяет сделать мелкозаглубленный фундамент различного типа:

• ленточный – основание в виде жесткой, усиленной по горизонтали рамы для равномерного распределения нагрузки материала;
• столбчатый – рама выполняется из балок, соединенных опорами. В качестве балочных элементов используются кирпич, монолитные блоки или железобетон;
• на винтовых сваях – используется в местности с высоким УГВ и предусматривает установку дома при помощи анкеров.

Порядок сборки заводского каркаса

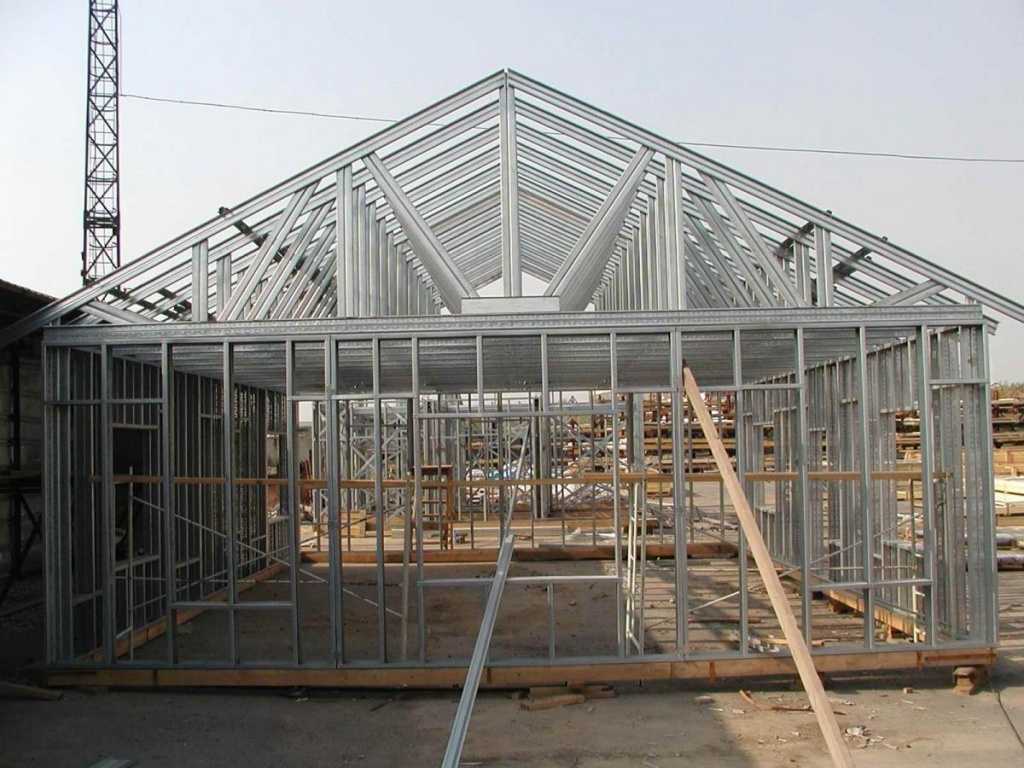

Металлический заводской каркас для дома, как видно на фото, приходит в упаковке. Каждая деталь промаркирована, имеет проштамповку отверстия для метизов. Аналогичные обозначения имеются на комплектных чертежах.

Своими руками сборка проводится в следующем порядке:

1. Установка обвязки на готовом фундаменте.
2. Выставление и закрепление угловых стоек.
3. Монтаж промежуточных стоек, распорок и укосин.
4. Установка верхней обвязки.
5. Монтирование и крепление балок перекрытия. Для зданий со вторым этажом собирается дополнительный каркас и обустраивается перекрытие для потолка.
6. Сборка стропильной системы.
7. Утепление кровли и укладка гидроизоляционного материала.
8. Сборка обрешетки для кровельного материала.

Нюансы самостоятельного изготовления каркаса

Самостоятельное возведение построек со стальным каркасом оправдано только для небольших объектов. При изготовлении элементов из профильной трубы своими руками нужно учитывать, что угловые стойки выполняются из труб 80х80 мм, промежуточные – из труб 60х60 мм. Шаг их установки зависит от типа утеплителя, но оптимальное расстояние просвета составляет 58-59 см.

Специфика кровельных работ

Как видно на фото дач, частных и загородных домов, сделанных из металлокаркаса, крыша бывает плоской, односкатной или двускатной.

При ее строительстве придерживаются определенной последовательности:

1. Проектирование с точным расчетом материалов, угла наклона и высоты покрытия.
2. Возведение стропильной системы на основе форм из С-образных профилей с сечением 0,8-1,2 мм с оцинковкой. Стропила ставят наверху обвязки стеновых стоек.
3. Выполнение обрешетки из стальных профильных балок с прямоугольным или квадратным сечением.
4. Обустройство пленочной пароизоляции с утеплением поверх нее. Для защиты теплоизоляционного материала применяется гидроизоляционная пленка.
5. Укладка кровельного покрытия из ондулина, волнового шифера, металлочерепицы.

Выполнение наружной обшивки

Снаружи дом из металлокаркаса обшивается поэтапно:

1. Монтаж гидроизоляционной мембраны для ограничения доступа влаги.
2. Накрутка Ω-профиля для вентиляции поверх гидроизоляционного слоя.
3. Установка любой навесной системы.

Как сделать стены?

Каркас дома из металла по теплопроводности идентичен кирпичу толщиной 50 см. Скорость сборки конструкции обеспечивает применение различных материалов для несущих и ограждающих конструкций:

• сборных систем. Наружную обшивку строения выполняют профлистом с нижним утеплением. Внутреннюю сторону зашивают доской;
• теплобоков. Многослойные элементы состоят из утепляющего слоя, наружного плотного и внутреннего поризованного керамзитобетона. Их монтируют на цемент или клей;

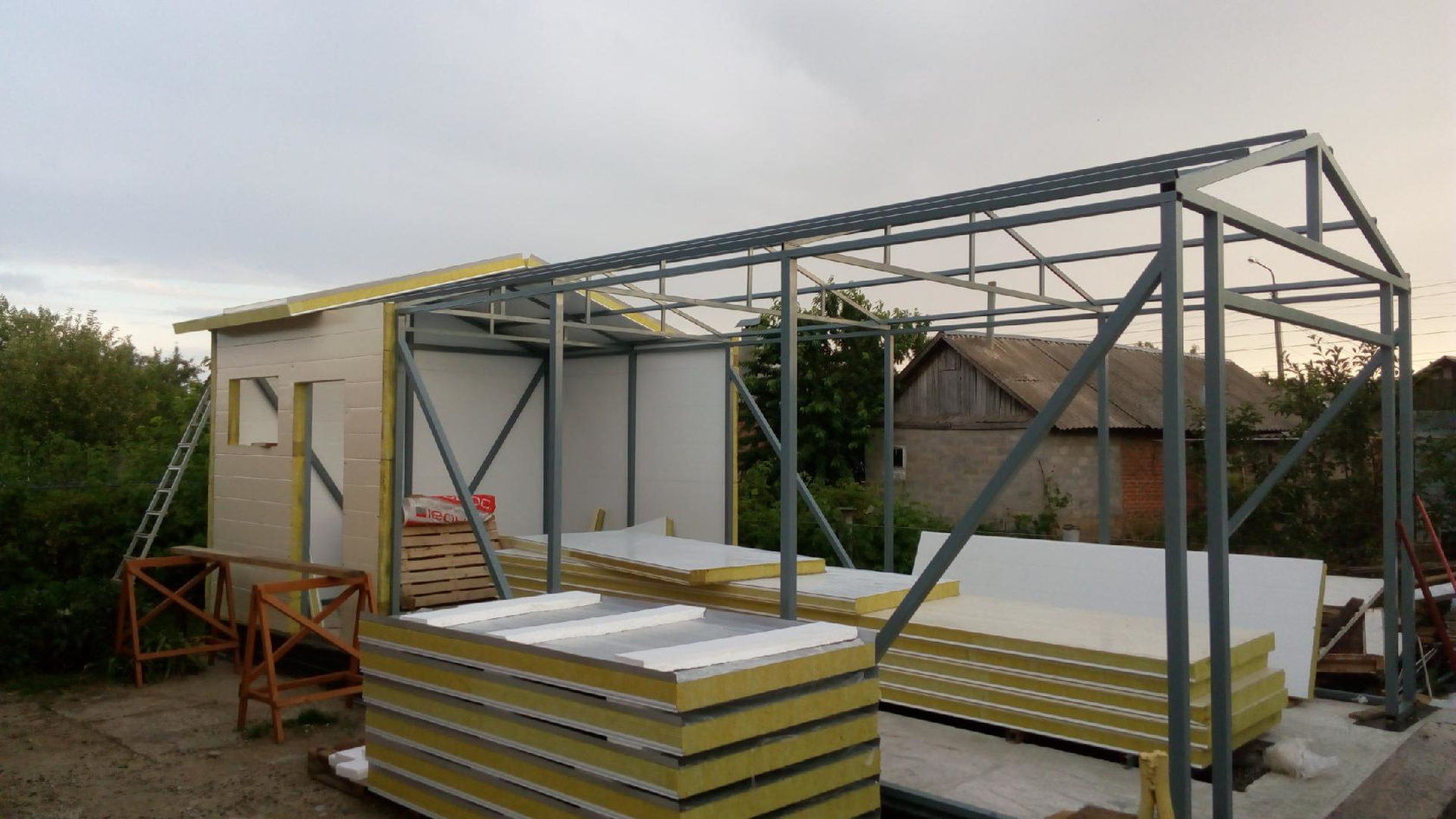

• сэндвич-панелей. Изделия для обшивки стальной конструкции выполняются из профлиста с оцинковкой, покрыты полимерами. Внутреннее наполнение деталей – вспененный полистирол или полиуретан.

Возведение каркасного дома имеет ряд преимуществ. Построить такой дом можно быстро, экономично и качественно. Металлические каркасы более лёгкие и прочные, обладают повышенной пожароустойчивостью. Утеплённые дома на базе металлических каркасов обладают высокими энергосберегающими свойствами. Монтаж металлического каркаса имеет свои нюансы, которые необходимо учитывать при строительстве.
