Как сделать ревизионный люк, решают на этапе планирования отделочных работ. Есть несколько вариантов устройства этой конструкции:
- раздвижная;
- распашная;
- откидная.
- Раздвижная конструкция
- Распашная
- Откидная
Дверца в раздвижных и распашных конструкциях удерживается с помощью магнитов. Способа ее открывания два:
- нажимной;
- с помощью присосок.
Первый вариант наиболее удобен. т. к. не требует наличия дополнительных элементов и места для их хранения. Такой сантехнический люк под плитку своими руками несложно сделать. Он состоит из нескольких элементов:
- каркаса для установки рамы;
- рамы;
- дверцы;
- механизма открывания и фиксации.
На подготовительном этапе решают несколько вопросов:
- Определяют размеры и толщину ревизионной форточки. Оптимально выбирать совпадающие с габаритами облицовочной плитки. Если экран планируют оформлять мозаикой, учитывают размеры каждой плитки, определяют требуемое количество элементов и швы между ними.
- Выбирают наиболее удобный механизм открывания. Если недостаточно места для дверцы распашного типа, можно установить ревизионную форточку, которая отрывается после нажатия и удерживается двумя короткими цепями. Массивные сдвижные конструкции сложнее изготовить самостоятельно, т. к. они требуют наличия комплектующих для сборки достаточно сложного механизма.
Этапы работ по изготовлению и монтажу ревизионных форточек
Шаг 1. Монтаж каркаса в экране. Экран под ванну можно сделать на основе каркаса из деревянных брусков или металлопрофиля, который используют для работ гипсокартоном. Второй вариант наиболее удачен, т. к. не требует обработки материалов для защиты от влаги. Есть у металлопрофиля и другие преимущества:
- легкий вес;
- простой монтаж;
- прочность.
Для того чтобы правильно сделать каркас под ревизионную форточку, нужно сначала смонтировать раму под ванной. В ней (раме) установить вертикальные и горизонтальные планки так, чтобы в образовавшийся проем вплотную вошла рама дверцы.
Шаг 2. Монтаж дверцы. Для правильного устройства дверцы должна быть учтена толщина облицовочной плитки, которая будет находиться с внешней стороны ревизионного отверстия. Раму изготавливают из металлопрофиля или деревянных брусков так, чтобы она поместилась в раме каркаса экрана с зазором в 1-2 мм.
Шаг 3. Устройство механизма открывания ревизионной форточки. Для того чтобы дверца плотно закрывалась, к раме в каркасе экрана крепят магниты, которые используют при изготовлении мебели. Они могут быть нажимного типа или стандартные плоские. В первом случае возможно устройство с нажимным механизмом открывания ревизионной форточки. При этом дверца удерживается в открытом состоянии под углом с помощью двух или одной цепи.
Если устанавливают плоские мебельные магниты, дверь может открываться по распашному типу (в этом случае потребуются петли) или выниматься из каркаса с помощью присосок. Выбирают наиболее удобный вариант, учитывая размеры помещения и расстановку мебели. Если устанавливают заводскую конструкцию в кирпичную стену или перегородку, крепления рамы выполняют с помощью дюбелей, дверцы — болтов или саморезов.
Шаг 4. Монтаж и отделочные работы. На завершающем этапе сборки ревизионной форточки выполняют обшивку гипсокартоном. После чего приступают к укладке плитки. Затирку швов делают после полного высыхания плиточного клея. Щели вокруг ревизионной форточки оставляют открытыми, без затирки. Но заполняют силиконовым герметиком. Такой способ маскировки зазоров удобен тем, что при необходимости доступа к коммуникациям легко герметик удалить и открыть ревизионную форточку. А после завершения работ вновь заполняют швы влагостойким силиконовым герметиком.
Технические характеристики сантехнических люков
Установка люка может быть самостоятельной или с помощью специалистов. Удобно, когда одна и та же организация продает люк и предлагает услуги по монтажу. Самостоятельный монтаж предполагает знание основных моментов. Например: нельзя устанавливать изделие петлями горизонтально, это укоротит срок службы люка.
Как установить конструкцию, производители рассказывают в инструкциях.
Характеристики дверцы
Функционал двери люка — важный параметр. Если это настенный тип, невидимка, который прячется под облицовку, он должен иметь как можно больший максимальный вес нагрузки. Дверца должна двигаться как можно в большее количество сторон. Это может быть даже в три стороны, меняя направление, например, горизонтальный и вертикальный наклон. Замок в двери должен быть удобным, крепким, не создавать выступы и экономить пространство. Заклинивать он тоже не должен. Производители хвастаются марками замков, как правило, гарантируя известным именем их качество. Но все расскажут отзывы реальных потребителей.
Уплотнитель дверцы и люка
Для герметизации от пыли и звукоизоляции служат уплотнители. Они сделаны из силикона или резины. Но часто со временем начинают портиться, появляется плесень и щели. Такой элемент необходимо время от времени заменять.
Материал изготовления
Материал редко является критерием выбора для потребителей. Поскольку большинство изделий созданы из алюминия, что выдерживает бытовые нагрузки на отлично. Пластиковые рамы являются бюджетными, стальные – крепкие и надежные. Самые хорошие в данной категории, все-таки, товары из алюминия. Это материал средней ценовой категории, достаточной крепости.
Рама люка может быть из стали, пластика, алюминия, латуни. Заказать онлайн или приобрести с самовывозом можно конструкции с дверцами из гипсоволокна, пластика, металлопластика, алюминия, гипсокартона.
Габаритные размеры
Сантехнические ревизионные люки иногда изготавливаются на заказ. Но часто предоставляются в различных размерах и форматах. При установке своими руками, если при строительстве здания не предвидели наличие данных конструкций, потребители вынуждены выбирать их под размер проема. Если этот проем является немного большим, чем рама люка, специалисты компаний выдают пошаговые инструкции, чем и как можно обработать образовавшиеся щели в домашних условиях.
На что стоит обратить внимание — будет ли удобно пользоваться люком, который подходит под размеры проема, или может при ремонте стоит изменить его
О плитке торговой марки Cersanit
О керамической плитке польского производителя Cersanit большинство людей в нашей стране уже наслышаны. Ее можно встретить во многих строительных магазинах практически всех регионов. Плитка Церсанит совсем не похожа на продукцию других производителей керамики. Ее уникальность состоит в большом ассортименте узоров. Среди них каждый сможет выбрать для себя что-то особенное, чтобы после отделки помещение выглядело оригинально и нестандартно. Помимо богатства узоров, керамическая продукция Cersanit отличается еще и доступностью цен. Эта плитка прекрасно подойдет тем, у кого нет возможности вложить в ремонт помещения достаточно большую сумму.
Большая часть коллекций керамической продукции Cersanit представлена в нескольких вариантах, которые несколько отличаются как по узорам, так и по оттенкам плитки. Обычно такая сформированная дизайнерами серия состоит из нескольких элементов, предназначенных для отделки одного помещения, к примеру, из:
напольной плитки;
Цены на продукцию Церсанит довольно демократичные
- настенной плитки различных оттенков, хорошо сочетающихся между собой;
- бордюров и мозаичных элементов разных размеров.
Совет. Выбрав одну серию плитки для облицовки поверхностей, можно сформировать в помещении цельную картину в едином стиле и гармоничной цветовой гамме.
Этапы установки
Особенности монтажа ревизионных дверок зависят от материала конструкций, в которые они устанавливаются. В кирпичные, пенобетонные и бетонные стены установка сантехнического люка под плитку проводится после встраивания рамы в проём. В каркас устанавливают конструкцию и добиваются полного совпадения дверцы с плоскостью стены. После этого остаётся закрепить изделие саморезами через отверстия в боковой части рамы.
Заключительный этап установки ревизионной дверцы в стену из кирпича или бетона зависит от типа отделки – краской или плиткой. В первом случае щели между дверкой и ограждающей конструкцией обрабатываются монтажной лентой. Во втором – поверх люка наклеивается плиточный материал таким образом, чтобы полностью совпадать с общей плоскостью стены. Сохранить целостность рисунка будет проще, если начать именно с облицовки дверцы.
Отличий установки скрытого люка под плитку или покраску внутрь перегородок из листового материала (например, гипсокартон или асбоцемент) немного. Они заключаются только в необходимости предварительно смонтировать каркас стены с учётом размещения скрываемого оборудования и обшить его листами. Далее требуется выпилить отверстие для дверцы и продолжить установку плитки или материала под покраску (такого же, как и основная часть конструкции).
Для того чтобы люк невидимка, монтаж которого уже завершён, не только скрывал оборудование, но и защищал помещение от шума воды, требуется выполнить звукоизоляцию конструкции:
- Почистить плитку в зоне шва.
- Оклеить зоны вокруг дверцы с помощью малярного скотча.
- Заполнить шов герметиком, сняв шпателем его излишки.
- Удалить ленту.
- Подождать 2 суток и только потом прорезать шов по всей глубине герметизирующего слоя под углом около 45 градусов.
Стоит отметить, что размеры проёмов под люки-невидимки должны совпадать с монтажными габаритами дверок. А установка сантехнического люка небольшого размера допускает его монтаж в сборке с рамой. Тогда как большие конструкции требуют разборки на составные элементы и отдельной установки.
На сколько плитка может быть больше дверцы люка?
Правильный подбор размера обеспечивает долгую службу люка и плитка у вас не отвалится со временем. Неправильный выбор может привести к поломкам и чрезмерному провисанию дверцы лючка, а плитка может сломаться или отклеится.Это не гарантийный случай и претензия не будет обоснована.Вот фото для примера. Правильное соотношение. Допустимое нависание, большая часть плитки приклеена и все отлично работает. Люк-невидимка Евроформат, от компании ПРАКТИКАЕще пример. А это не правильное соотношение, облицовка сделана неправильно, мастер не учел, что площадь контакта плитки с дверцей у крайних верхних плиток слишком мала. Пока это работает, а со временем плитка отламывается. Таких случаев очень много
Облицовщик должен придерживаться рекомендации производителей, площадь приклеивания должна быть не менее 50%, это ВАЖНО.А здесь нижний люк в пределах допуска(но люк со сдвижной дверцей был бы уместней), а верхний нет, слишком большое нависание плитки в районе петли. Если бы не наружный угол, люк бы вообще не открылся, даже на 90 градусов
Ошибка облицовщика, а проблемы будут у заказчика, в процессе эксплуатации.
Нажимные люки под плитку Хаммер: характеристики лучших моделей
Изделия производства компании Хаммер являются одними из самых популярных на сегодняшний день и пользуются спросом благодаря огромному выбору моделей. Среди всего многообразия есть две модели, которые работают при помощи нажимного механизма. Каждую из них рассмотрим подробнее.
Модель нажимного люка Слава
Это очень простой в монтаже и удобный в эксплуатации вариант, который известен своей надежностью и длительным эксплуатационным сроком. Стоимость «Славы» вполне умеренна, что сделало её лидером в данной категории.
Нажимные люки незаметны в интерьере ванной, поскольку не имеют на поверхности ручек или присосок
В этом люке было использовано новшество, которое в дальнейшем стало отличительной чертой и можно сказать главным преимуществом этой модели – продуманная система шарниров и соединений. Такое решение позволяет с легкостью открывать люк, не прибегая к использованию ручек или присосок.
Для того чтобы открыть люк, достаточно произвести легкое нажатие на поверхность крышки с той стороны, где расположены защелки. Закрывание производится по тому же принципу. При этом петли в механизме расположены таким образом, что совмещение дверцы и проема происходит автоматически.
Среди прочих технических особенностей люка модели Слава стоит отметить:
- люк может быть установлен на поверхность абсолютно любого типа;
- крышка люка способна защитить коммуникации от попадания влаги за счет наличия специального изоляционного слоя;
- модель имеет звукоизоляционные свойства, что очень удобно, если речь идет о необходимости монтажа в ванной или в туалете;
- возможность отказаться от использования ручек и присосок позволяет сделать люк полностью незаметным;
- для декорирования люка могут быть использованы абсолютно любые материалы, в том числе искусственный камень и керамическая плитка, которые имеют немалый вес. Петли способны выдерживать существенную нагрузку на протяжении длительного времени, при этом не перекашиваться и не расшатываться. Как утверждают специалисты, толщина отделки может составлять до 15 мм.
Поверхность дверцы люка можно облицовывать керамической плиткой толщиной до 1,5 см
Также стоит обратить внимание на тот факт, что конструкция люка Слава может быть усовершенствована специальными газовыми амортизаторами, которые предоставляют возможность осуществлять открывание дверцы автоматически
Модель нажимного люка Зевс
В этой модели разработчики постарались сохранить все преимущества предыдущего варианта, при этом несколько изменив конфигурацию и усовершенствовав некоторые аспекты. В первую очередь «Зевс» известен куда большей прочностью и надежностью, что было достигнуто благодаря добавлению дополнительных ребер жесткости. Благодаря этому конструкция способна выдерживать колоссальный вес.
Допустимые нагрузки на люк этой модели предполагают заполнение проема размером до 1600х1600 мм. При этом толщина керамической плитки, уложенной сверху, может достигать 15 мм.
Нажимные люки производятся в различных размерах, что дает возможность подобрать модель исходя из габаритов плитки
Шаг 3. Размеры люка
Рассчитываем размеры люка, исходя из необходимого пространства для обслуживания сантехнических коммуникаций и площади облицовочного материала:
- переводим в сантиметры количество плиток по ширине и высоте, которые будут наклеены на дверцу люка
- выбираем в каталоге стандартную модель люка, которая ближе всего по размеру к вашим вычислениям
- проверяем, что размеры дверцы люка меньше размеров облицовочного материала минимум на 5 мм и максимум на 50 мм с каждой стороны
Инструкция по подбору люка под плитку — Скачать в формате PDF (откроется в новом окне)
Выбор люка невидимки под плитку
Самый важный этап – это выбор размеров будущего люка невидимки. А выбирается он по размерам облицовочной плитки, которая будет укладываться на стены в помещении. Необходимо, чтобы приклеиваемая плитка не выходила за размеры дверцы люка более чем на 5 см со стороны петли и не более 7 см с остальных сторон. А площадь приклеивания каждой плитки должна быть более 60 %.
Рассмотри выбор люка на моем примере: для установки был выбран люк невидимка под плитку «ФОРМАТ-Н» серии «КН», для облицовки стен в туалете была выбрана плитка Керамин коллекция Сдудио, размер плитки составляет 400х275 мм, плитка будет укладываться горизонтально. Для свободного доступа к кранам и счетчикам проем, в моем случае, должен быть не менее 300х400 мм. Исходя из этих данных мне подошел люк КН 40-50 габаритные размеры которого составляют 400х500 мм, а размер дверцы люка 350х450. Чтобы наглядно было все понятно см. рис.1

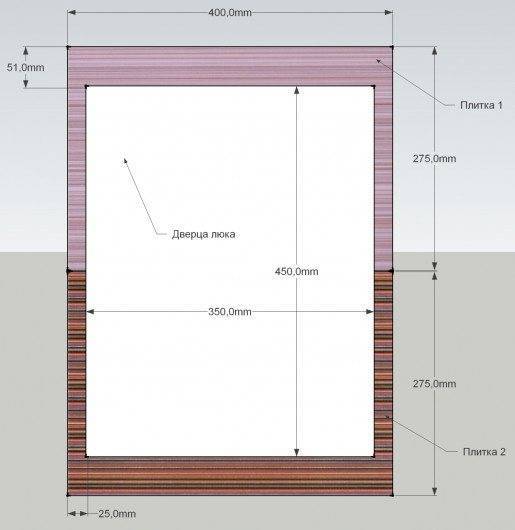

Рис.1. Раскладка плитки на дверце люка
В моем случае плитка выступает слева и справа всего на 25 мм, сверху и снизу на 51 мм, а площадь приклеивания плитки составило более 60%, следовательно выбранный люк подходит по всем размерам.
Этапы установки
Особенности монтажа ревизионных дверок зависят от материала конструкций, в которые они устанавливаются. В кирпичные, пенобетонные и бетонные стены установка сантехнического люка под плитку проводится после встраивания рамы в проём. В каркас устанавливают конструкцию и добиваются полного совпадения дверцы с плоскостью стены. После этого остаётся закрепить изделие саморезами через отверстия в боковой части рамы.
Заключительный этап установки ревизионной дверцы в стену из кирпича или бетона зависит от типа отделки – краской или плиткой. В первом случае щели между дверкой и ограждающей конструкцией обрабатываются монтажной лентой. Во втором – поверх люка наклеивается плиточный материал таким образом, чтобы полностью совпадать с общей плоскостью стены. Сохранить целостность рисунка будет проще, если начать именно с облицовки дверцы.
Отличий установки скрытого люка под плитку или покраску внутрь перегородок из листового материала (например, гипсокартон или асбоцемент) немного. Они заключаются только в необходимости предварительно смонтировать каркас стены с учётом размещения скрываемого оборудования и обшить его листами. Далее требуется выпилить отверстие для дверцы и продолжить установку плитки или материала под покраску (такого же, как и основная часть конструкции).
Для того чтобы люк невидимка, монтаж которого уже завершён, не только скрывал оборудование, но и защищал помещение от шума воды, требуется выполнить звукоизоляцию конструкции:
- Почистить плитку в зоне шва.
- Оклеить зоны вокруг дверцы с помощью малярного скотча.
- Заполнить шов герметиком, сняв шпателем его излишки.
- Удалить ленту.
- Подождать 2 суток и только потом прорезать шов по всей глубине герметизирующего слоя под углом около 45 градусов.
Стоит отметить, что размеры проёмов под люки-невидимки должны совпадать с монтажными габаритами дверок. А установка сантехнического люка небольшого размера допускает его монтаж в сборке с рамой. Тогда как большие конструкции требуют разборки на составные элементы и отдельной установки.
Установка люка на перегородки из пеноблоков
Снимите дверцу люка, положите раму на ровную поверхность и высверлите монтажные отверстия на расстоянии 10 сантиметров друг от друга (их количество зависит от величины изделия);
- проверьте размеры, ровность стен и углов проема, при необходимости устраните проблему;
- зафиксируйте люк в проеме и проверьте его положение уровнем. Большие расстояния между рамой изделия и стеной заделайте цементным раствором или устраните с помощью строительной пены. При монтаже люка с нажимным механизмом учитывайте, что дверца должна выступать на 2-3 миллиметра над плоскостью каркаса;
- отметьте места расположения креплений на пеноблоках через отверстия в рамке;
- выньте люк из проема, просверлите пеноблоки в намеченных местах и забейте дюбели;
- вновь вставьте изделие в окно и с помощью саморезов закрепите раму, затем дверку;
- произведите регулировку зазора между рамой и дверцей.
ВАЖНО! Регулируйте положение подвижного элемента конструкции под нагрузкой: прикрепите к нему вес, примерно равный весу материала для облицовки дверки
Самодельные люки для ванной
Сделать люк можно своими руками с помощью магнитов и плиточного клея.
Люк на магнитах
Безрамная конструкция, дверку ревизионного изделия небольшого размера (величиной с плитку) устанавливают на магниты.
Специальные наборы продаются в строительных магазинах, а в случае отсутствия таковых можно использовать магниты для мебели и оцинкованный перфорированный лист толщиной до 1 миллиметра.
- примерьте плитку, которая будет служить дверцей, к проему и отметьте места, соответствующие углам ламели – тут будут располагаться магниты;
- закрепите магниты к рамке проема, заклейте их широким прозрачным скотчем, также проложите клейкую ленту по всему периметру окна;
- приложите металлические пластины к магнитам;
- нанесите клей на скотч по всем сторонам проема, включая поверхность пластинок;
- установите плитку в окно, вдавив ее, чтобы смесь хорошо к ней прилипла, сразу же ветошью или губкой удалите излишки состава;
- закрепите дверцу в таком положении на 6 часов, можно использовать для этих целей малярный скотч;
- после высыхания клея, снимите плитку: металлические пластины закрепятся на ней и примыкание к магнитам будет точным;
- оформите швы затиркой или силиконом.
При наличии доступа с обратной стороны во время монтажа люка:
- просто приклейте к дверце пластины, зафиксируйте на них магниты;
- установите плитку в проем, отметьте расположение и привинтите магниты к рамке.
Для открытия люка на магнитах нужно поддеть дверцу любым крючком или установить небольшую ручку.
ВНИМАНИЕ! При разведении сухой смеси для монтажа люка добавьте в нее клей ПВА (возьмите в том же количестве, что и воду)
Люк на клею
Крепление такого типа рекомендуется делать в тех местах, где не придется слишком часто открывать люк (например, для ревизии сифона, при условии его правильного монтажа):
- примерьте плитку к проему: отверстие должно быть на 10-15 миллиметров меньше размеров дверцы;
- обрежьте ламель при необходимости;
- нанесите точечно клей или силикон на дверцу (по 2 точки на каждую сторону);
- зафиксируйте плитку в проеме и закрепите ее до высыхания клеящего состава скотчем;
- произведите затирку швов.
При необходимости демонтажа дверцы, аккуратно удалите затирку и подденьте плитку ножом.
ВАЖНО! После окончания отделочных работ в ванной комнате всегда оставляйте несколько ламелей, если дверца люка треснет, ее можно будет с легкостью заменить
Пошаговые инструкции, как сделать люк своими руками
Работы начинаются с разработки схемы размещения ограждения, с учетом будущей мебели и мест в проходах, если это возможно, вход будет урегулирован на стадии строительства дома. Для малогабаритных конструкций применяются плиты менее 4 см толщиной, обиты устойчивой к влаге фанеры, при предполагаемой интенсивной нагрузке лучше построить каркас из прочного стержня.
При производстве дерева используется простая схема работы: рама с 4 кусочками древесины используется до пола рабочей. Заготовка устанавливается с доски, а фанера монтируется на 1 см меньше, чем выбранный размер. Обычные петли заполняются со стороны подвала или амортизаторы крепятся. Крышка прикреплена под углом 90 градусов и проверяется на наличие замятия бумаги.
Общие требования к потайным люкам-невидимкам
Технологические люки, вне зависимости от видов конструкции и размеров, должны отвечать требованиям:
- материал изделия хорошо поддаваться шпатлеванию, окраске;
- технологичности: размеры и тип установленного изделия должны соответствовать условиям эксплуатации;
- конструкция должна иметь прочность, быть герметичной, устойчивой к деформации и отвечать требованиям безопасности и эстетичности.
- http://VannayaSovety.ru/napolnye-pokrytija/lyuk-pod-vannoj-pod-plitku.html
- https://PlitkaHelp.com/dizajn/lyuk-dlya-vannoj-pod-plitku
- https://MasteraVannoy.ru/plitka/lyuk-pod-plitku.html
На сколько плитка может быть больше дверцы люка?
Правильный подбор размера обеспечивает долгую службу люка и плитка у вас не отвалится со временем. Неправильный выбор может привести к поломкам и чрезмерному провисанию дверцы лючка, а плитка может сломаться или отклеится.Это не гарантийный случай и претензия не будет обоснована.Вот фото для примера. Правильное соотношение. Допустимое нависание, большая часть плитки приклеена и все отлично работает. Люк-невидимка Евроформат, от компании ПРАКТИКАЕще пример. А это не правильное соотношение, облицовка сделана неправильно, мастер не учел, что площадь контакта плитки с дверцей у крайних верхних плиток слишком мала. Пока это работает, а со временем плитка отламывается. Таких случаев очень много
Облицовщик должен придерживаться рекомендации производителей, площадь приклеивания должна быть не менее 50%, это ВАЖНО.А здесь нижний люк в пределах допуска(но люк со сдвижной дверцей был бы уместней), а верхний нет, слишком большое нависание плитки в районе петли. Если бы не наружный угол, люк бы вообще не открылся, даже на 90 градусов
Ошибка облицовщика, а проблемы будут у заказчика, в процессе эксплуатации.
Выводы
1. Если Вы подобрали плитку и определились с ревизионным проемом, выбирайте алюминиевые Revizor с легким корпусом и стальными петлями. Готовые люки из стали сохранят Ваш бюджет без потери в качестве конструкции.
2. Если Вы собираетесь устроить доступ к скрытым инженерным коммуникациям в последнюю очередь, когда осталась лишь дыра в облицованном коробе, лучше выбрать стальной Шаркон под индивидуальные размеры ревизионной ниши.
