Выключатель света с пультом дистанционного управления

Правильное подключение

Для того чтобы правильно смонтировать выключатель, необходимо знать его принцип работы, из чего состоит устройство и как подключить Wi-fi выключатель. Схема подключения данного беспроводного устройства очень проста.

Одно из преимуществ Wi-fi выключателя света заключается в простоте применения и подключения. При большом желании можно осуществить монтаж устройства своими руками

При этом важно точно придерживаться предоставленной изготовителем инструкции. Такая установка занимает всего несколько минут. Процесс подключения состоит всего из двух этапов:

Процесс подключения состоит всего из двух этапов:

1. Установка приемника радиосигналов.
2. Монтаж выключателя света (кнопки управления).

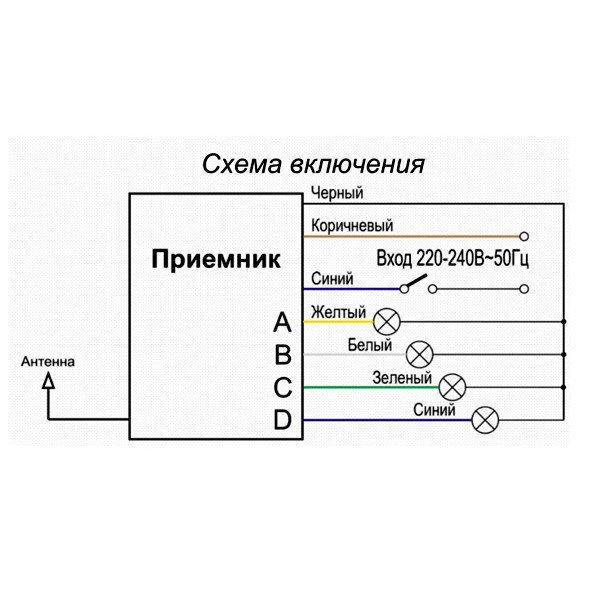

В основном приемники имеют от двух до четырех проводков. Они выходят из корпуса устройства. Для определения входного провода, необходимо прочитать инструкцию. Остальные провода будут выходными, к примеру, у двойного выключателя выходов будет два. Для монтажа приемника следует разомкнуть фазу, которая подает питание на осветительный прибор и подсоединить его к цепи, при этом нужно соблюдать последовательность.

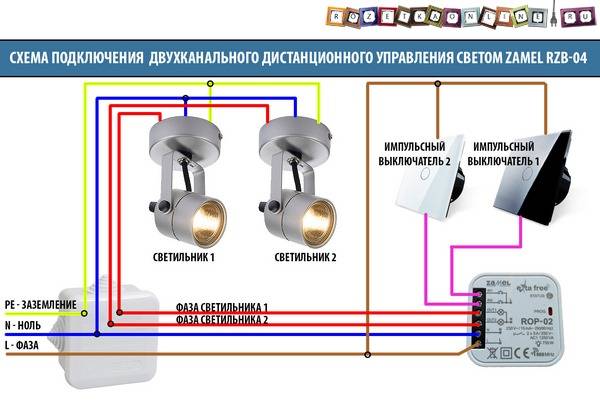

В случае, когда необходимо подключить больше одной группы освещения, следует действовать следующим образом:

• ноль подается на все осветительные приборы;
• фаза разветвляется в Wi-fi выключателе;
• фазу следует подать отдельно на каждую группу светильников.

Кнопка управления устанавливается достаточно просто, вначале необходимо сделать отверстие в стене с помощью перфоратора с фрезой по бетону. В готовое отверстие вставляется обычный пластиковый подрозетник, а для закрепления можно использовать гипс. Процесс установки абсолютно не отличается от установки выключателя света клавишного типа. Отличие только в том, что нет необходимости прокладывать провода, просто нужно надежно закрепить кнопку в подрозетнике.

Напоследок рекомендуем просмотреть видео, на котором наглядно показывается, как подключить Wi-fi выключатель света:

Теперь вы знаете, что собой представляет Wi-fi выключатель света и как осуществляется управление освещением через смартфон. Беспроводная электрофурнитура набирает все большую популярность, поэтому если вы решили внедрить систему «Умный дом», советуем обзавестись рассмотренными нами устройствами.

Будет полезно прочитать:

• Как работает Wi-Fi розетка
• Системы дистанционного управления освещением
• Системы управления теплым полом

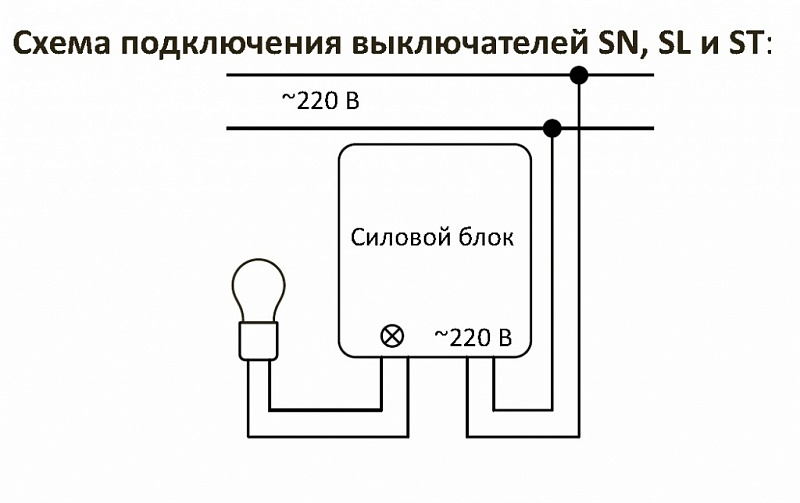

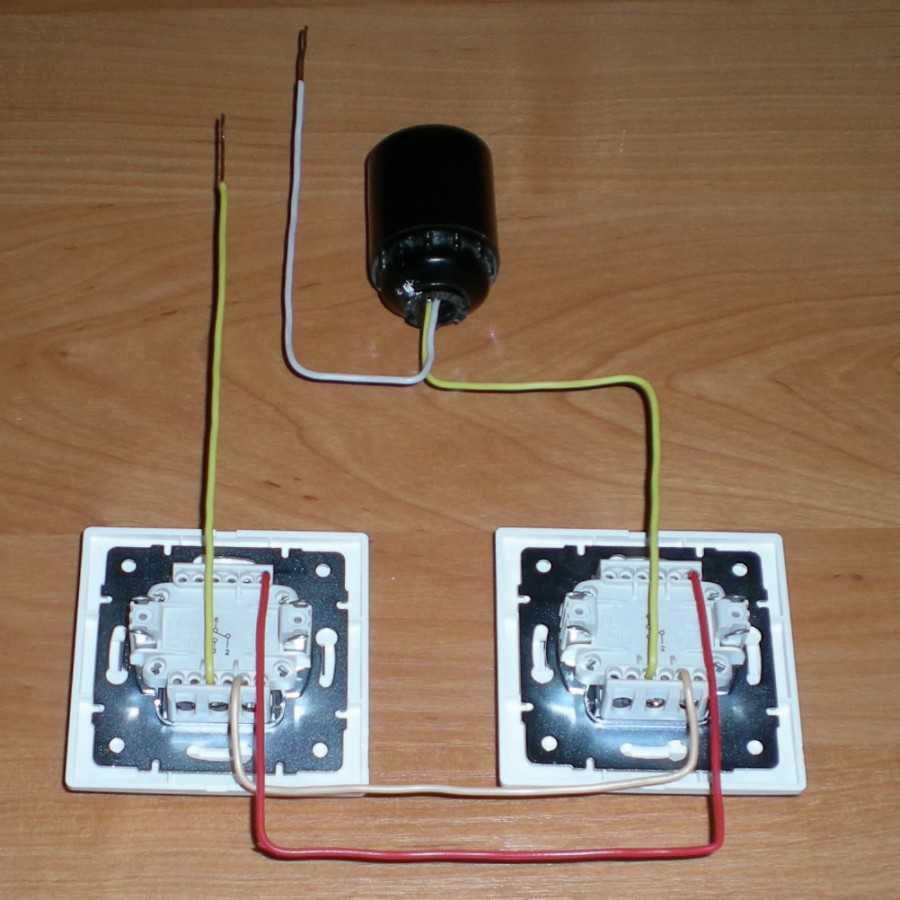

Схема подключения включателя

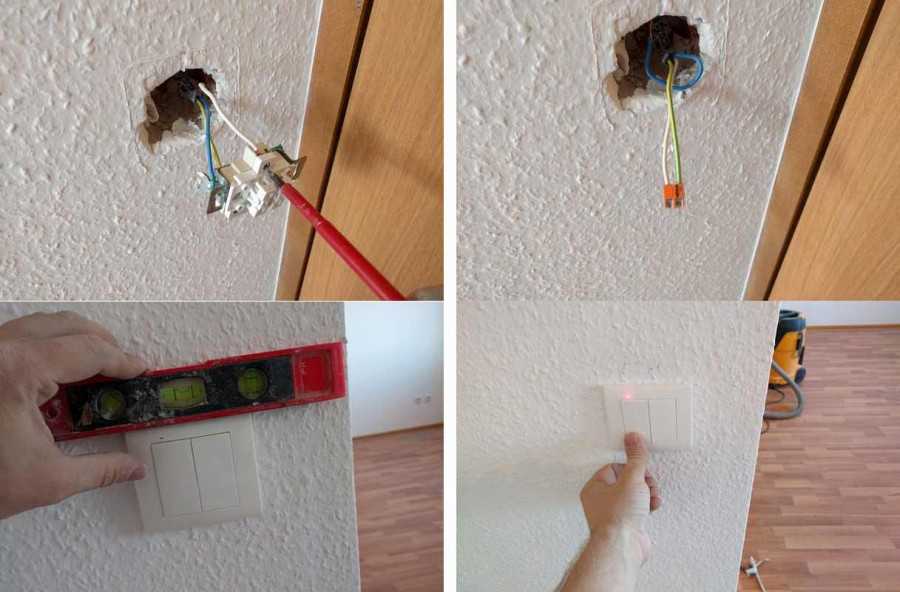

Перед тем как начать смену устройств, отключите сначала автомат на щитке. Дальше снимите клавишу старого включателя освещения и открутите распорные винты. После этого отсоедините механизм от электрических проводов и от подрозетника.

На следующем этапе вы увидите 2 провода:

1. фаза, маршрут которой пролегает от щитка к распределительной коробке,
2. фаза, которая идет на лампу через ту же распределительную коробку.

На следующем этапе фазу от квартирного щитка необходимо подключить к клемме фаза, а фазу, идущую на лампу, к клемме ноль.

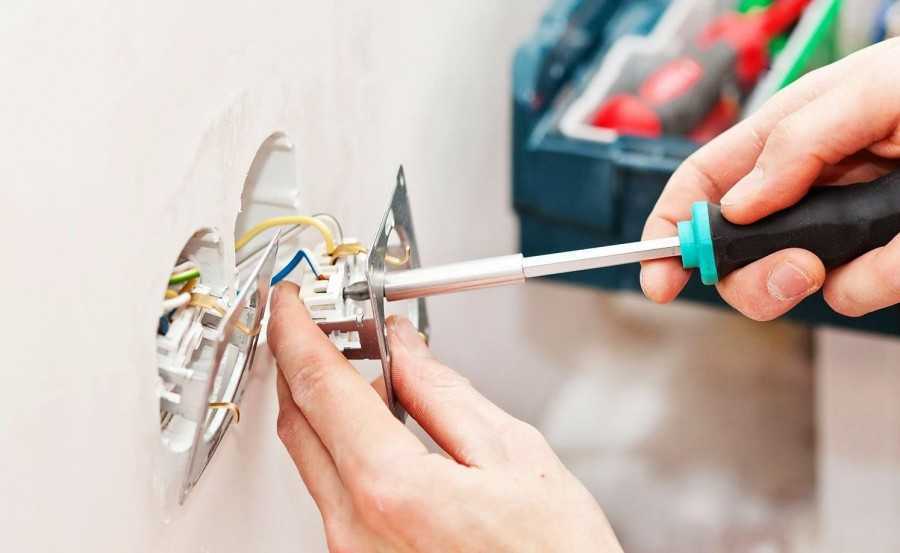

Дальше монтируйте его в подрозетник и закрепите его на 2 распорные лапки.

Тем, кто установил подрозетник современного типа, советуем закрепить рамку еще на крепежные винты.

Теперь остается вставить в рамку сенсор и включить автомат на щитке. На этом включатель освещения готов к эксплуатации.

Удаленные модели, которые предусмотрены для работы со светодиодными или энергосберегающими лампами, подключаются немного иначе. Установку таких устройств нужно выполнять поближе к осветительному источнику. Кроме того, безопасное функционирование этих выключателей невозможно без наличия фазы и нуля.

Некоторые владельцы предпочитают монтировать механизмы освещения с возможностью ДУ под гипсокартоном или полотнами натяжных потолков. Как правило, механизм монтируют между установленной и основной стеной.

Для освещения во дворах чаще всего используют радиоуправляемые удаленные модели. Они могут включать/выключать не одну, а сразу несколько осветительных источников. Дистанционное управление возможно до 100 м.

Если вы планируете установить механизм для управления голосом, то предупреждаем, что монтировать его следует около осветительных источников. Установку можно выполнить также на месте старого устройства, но там должен быть дополнительный провод питания.

Подключение выключателей

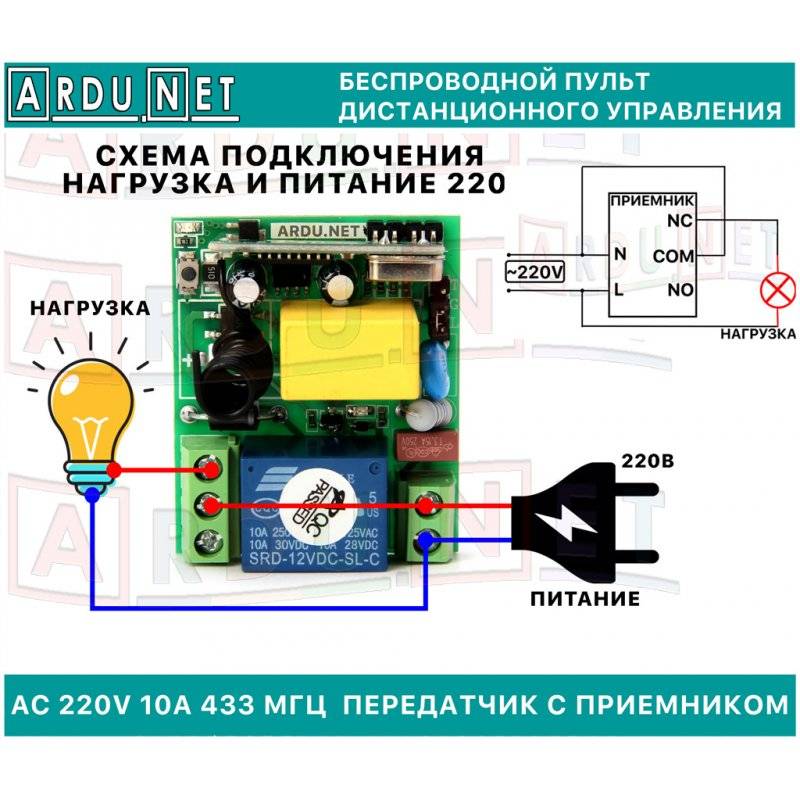

В подключении дистанционных выключателей нет ничего сложного. При желании вы можете с легкостью своими руками установить устройство. Приемник имеет два или четыре провода, которые из него выходят, это зависит от того сколькими группами светильников он управляет.

Один из проводов это вход, другие же – выход. Для установки подобного устройства мастеру необходимо разорвать фазу, которая подает питание на осветительный прибор, а его просто последовательно включить в цепь.

Когда устанавливают беспроводное устройство, все становится еще проще. Здесь вовсе провода не нужны, мастер просто закрепляет кнопку в коробочке, и готово. Как вы можете заметить, все не так уж сложно. Для установки дистанционных выключателей глубоких познаний в электрике не требуется. Вам достаточно просто знать немного о движении тока в цепи.

Все виды дистанционных выключателей: 145 фото основных видов, варианты и схемы подключения, особенности ухода и эксплуатации

В настоящее время существует множество видов выключателей света, они различаются по принципу работы.

Виды выключателей

• Крутящиеся. Такие выключатели представляют собой круглые прокручивающиеся кнопки. Включение и выключение света происходит после характерного щелчка. Так же они позволяют не просто включить и выключить свет, а еще и просто уменьшить уровень освещения.
• В виде клавиш. Они самые популярные, позволяют при помощи различного количества кнопок переключить различные источники света.
• Так же существуют выключатели с датчиком движения. Они включают и выключают свет автоматически, при передвижении человека по комнате.

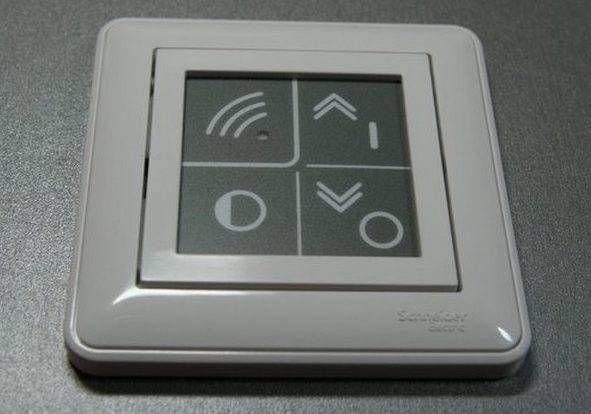

• Дистанционные. Такие выключатели представляют собой систему с пультом для управления.

И еще огромное количество разнообразных видов выключателей. Самыми удобными являются дистанционные выключатели.

Переключение ими можно производить из любой точки комнаты, они не требуют проводного подключения и работают на батарейках. Дополнительный блок устанавливается на место старого выключателя.

Как работает дистанционный выключатель

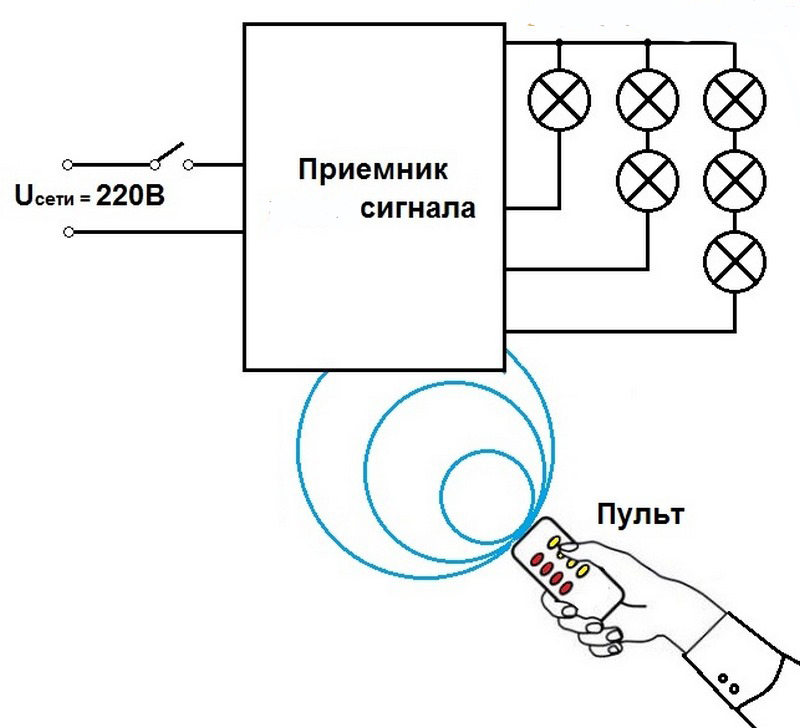

Дистанционный выключатель работает при помощи пульта управления. Существует два вида беспроводных выключателей света: с датчиком движения и звука. Первые включаются автоматически, если в комнате кто-то находится, вторые реагируют на звук. Звук устанавливается по предпочтению заказчика заранее. Это может быть щелчок, хлопок или определенное слово.

Принцип действия таких выключателей зависит от магнита, находящегося внутри прибора. Данный магнит приводит в движение металлический центр катушки, которая запускает электрический контакт.

Плюсы и минусы дистанционных выключателей

Преимуществ у такого вида выключателей, конечно же, масса, однако, есть и недостатки. Какие же плюсы дистанционных выключателе, мы сейчас и рассмотрим:

• Простота монтажа. При установке такого вида выключателей не требуется новое место и множество кабелей, они устанавливаются на место прежнего выключателя. Не нужно рушить стены, они прекрасно входят в место прошлого выключателя.
• Управлять светом можно не только пультом, но и любым смартфоном при помощи приложения.
• Крупный радиус управления. Сигнал передается даже через стены и предметы мебели.
• Полная безопасность, даже при использовании детьми. Напряжение довольно низко, и не создает травм.

Это были плюсы использования дистанционных выключателей света, рассмотри теперь и недостатки:

• Высокая стоимость. По сравнению с обыкновенными переключателями, дистанционные по стоимости становятся на порядок выше.
• При разряженной батарее не возможно управление при помощи пульта управления. Со смартфона управление возможно только при помощи Wi-Fi подключения. Оно должно быть стабильным, иначе управление так же не возможно.

Вот и все минусы данной конструкции.

Как выбрать дистанционный выключатель

При подборе дистанционного переключателя света необходимо обращать внимание на множество различных факторов и параметров. Конечно же, в первую очередь не забывайте о том, что дизайн интерьера должен поддерживаться даже в таких мелочах, как переключатель света

Если вы хотите определиться с дизайном выключателя заранее, до покупки, оцените модели при помощи просмотра фото дистанционных выключателей в сети интернет

Если вы хотите определиться с дизайном выключателя заранее, до покупки, оцените модели при помощи просмотра фото дистанционных выключателей в сети интернет.

В комплекте всегда должна идти инструкция, которая подскажет, как подключить дистанционный выключатель.

Так же необходимо обратить внимание на множество других полезных качеств данной конструкции. Важны такие качества, как: радиус работы пульта управления, тип управления, комплектация, размеры всех составляющих, крепление, а так же важна цена

Обязательно, чтобы стоимость соответствовала качеству модели

Для этого лучше выбирать известных производителей электротехники. Если в этом вопросе вы разбираетесь плохо, то обязательно проконсультируйтесь на торговой точке

Обязательно, чтобы стоимость соответствовала качеству модели. Для этого лучше выбирать известных производителей электротехники. Если в этом вопросе вы разбираетесь плохо, то обязательно проконсультируйтесь на торговой точке.

Еще совсем недавно дистанционные переключатели были новинкой на рынке, а теперь — это современное и популярное устройство, которое делает жизнь людей проще и комфортнее. Если вы уже решили приобрести такой выключатель, данная статья подскажет вам, как выбрать дистанционный выключатель.

Немного общей информации

Сразу же стоит отметить, что для управления светом или любым другим электроприбором нам потребуется специальная станция или реле. Они бывают разных типов, с разными функциональными способностями, а также наборами возможностей. Например, самые дешевые устройства имеют вид розетки с пультом дистанционного управления. То есть, вы вставляете «Беспроводную розетку» в обычную розетку (для подключения к сети электропитания). В беспроводной девайс включаете, например, лампу и при помощи пульта ДУ можете выключить или включить свет. Все очень и очень просто.

Но есть более дорогие и продвинутые гаджеты, которые позволяют управлять бытовыми приборами через специальные приложения на планшетах и смартфонах. При этом подключение может происходить как в локальной сети, так и через интернет. Как вы понимаете, всего описать в одной статье просто невозможно, поэтому мы разберем только два типа устройств «Умный дом».

«Беспроводная» розетка

Слово «беспроводная» здесь означает, что вы можете подключаться к ней по Wi-Fi и регулировать ее работу. Рассмотрим, как действуют подобные гаджеты, на примере устройства от компании Edup. Это китайская компания, но производит довольно качественную продукцию.

Итак, как пользоваться такой розеткой:

1. Подключаем устройство в сеть электропитания (в обычную розетку).
2. Сверху девайса есть кнопка. Нажмите и удерживайте ее до тех пор, пока не начнет мигать индикатор Wi-Fi (если вы держите кнопку, но постоянно мигает другой значок, то отпустите кнопку и еще раз нажмите кратковременно). Таким образом мы перевели девайс в режим поиска Wi-Fi сетей, чтобы привязаться к роутеру.

Теперь переходим к планшету или смартфону (с помощью которого будет происходить удаленное управление). В нашем случае приложение называется Edup Wi-Fi. После установки приложения на планшет вам придется зарегистрироваться.

Теперь открываем настройки смартфона (планшета) и переходим в раздел «Wi-Fi». Включаем адаптер. Когда система предложит список доступных для подключения устройств, найдите свою «беспроводную» розетку и подключитесь к ней. Нужное нам подключение имеет название «Wifino1». После того как мы подключились к устройству, возвращаемся в приложение Edup WiFi.

Здесь нужно нажать кнопку «Settings», которая находится в самом низу экрана справа. Далее нажимаем «Initialize Device». Сверху будет выводиться информация о подключенном устройстве: MAC-адрес и название.

Ниже потребуется ввести в поле SSID название своей Wi-Fi сети. Вводить нужно в точности так, как это указано в роутере, со всеми символами, заглавными или прописными буквами и так далее. Название должно совпадать абсолютно. И, соответственно, вводим пароль от вашей Wi-Fi сети.

После этого жмем кнопочку «Старт». Телефон начнет отправку нужных команд на Wi-Fi розетку. Вам же остается только ждать, когда сопряжение будет выполнено. Когда это произойдет, на самой розетке индикатор, который до этого мигал, перестанет мигать и будет постоянно гореть.

Теперь, когда вы снова войдете в приложение Edup WiFi, в разделе «Devices» будет ваша подключенная к роутеру беспроводная розетка. Напротив названия будет кнопка, при нажатии на которую устройство будет включаться или отключаться. Как видите, управление через Wi-Fi своими бытовыми приборами – достаточно простой и быстрый процесс.

Стоит отметить, что в розетку вы сможете включить любой бытовой прибор. Главное, чтобы его мощность не превышала номинальную мощность гаджета. Также приложение, при помощи которого происходит управление девайсом, достаточно сильно «тупит». То есть, его еще дорабатывают и совершенствуют, поэтому вы можете испытывать некоторые трудности при входе в свой зарегистрированный аккаунт, а также в работе с программой.

«Беспроводное» реле

Вторым гаджетом, который позволит управлять светом в доме через Wi-Fi, является реле. Это оборудование помощнее, которое выдерживает более высокие нагрузки. При этом работает все напрямую. То есть, само реле раздает Wi-Fi, к которому вам нужно подключиться и после этого запустить соответствующее приложение и уже в программе контролировать работу реле.

Никаких особых настроек делать не нужно. К реле в комплекте поставляется инструкция по настройке и диск с необходимым софтом. По сути, реле практически не отличается от розетки. Но если управлять розеткой вы сможете через интернет, то реле требует прямого подключения по Wi-Fi или Bluetooth.

Преимущества и недостатки

Приборам дистанционного управления освещением присущи как преимущества, так и недостатки.

К достоинствам этого типа устройств относятся следующие характеристики:

Простота установки. Монтаж и подключение не сопряжены со штроблением стен и прокладкой электропроводки. Возможность контроля с единого пульта (смартфона, компьютера) сразу за всеми осветительными приборами. Обширная зона приема сигнала. На открытых участках сигнал распространяется на 20–350 метров. Стены и мебель слегка сокращают дальность сигнала. Безопасность для жильцов

Дистанционный выключатель рассчитан на слабый рабочий ток, а потому даже при неосторожном повреждении конструкции человек не причинит вреда своему здоровью. Недостатки беспроводных систем:

Недостатки беспроводных систем:

1. В ценовом отношении беспроводные приборы менее доступы по сравнению с традиционными.
2. В случае разрядки батареи в пульте дистанционного управления контроль за системой становится невозможен. Та же проблема возникает при плохом Wi-Fi контакте.

Критерии выбора беспроводных выключателей

По конструкции и принципу действия, изделия от разных производителей практически одинаковы. Различают их по некоторым параметрам.

По типу управления

Различают три основных вида выключателей: клавишный, сенсорный и дистанционный. Клавишный – традиционный однополюсный управляющий блок с одной, двумя или тремя клавишами. Включение и отключение света выполняется нажатием на клавишу.

Сенсорными называют управляющие блоки, в которых клавиши заменены сенсорной панелью. Для включения или отключения лампочки достаточно коснуться пальцем определенного значка на панели.

Дистанционный тип предполагает наличие пульта (или брелока) дистанционного управления.

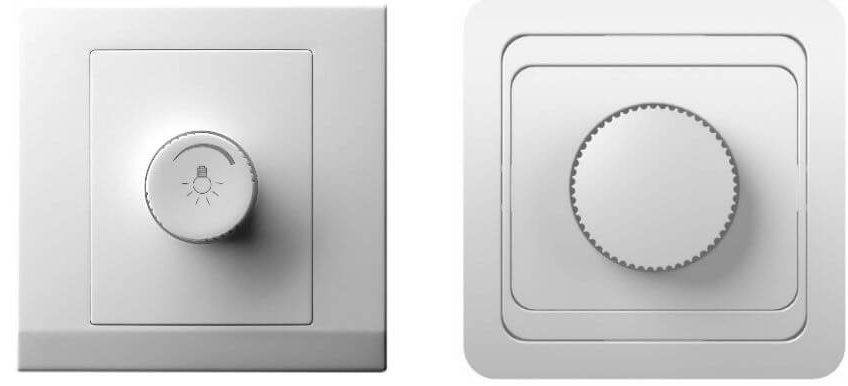

По наличию диммера

Обычный блок может либо включить, либо выключить светильник. С помощью специального устройства – диммера, интенсивностью светового потока можно управлять, вращая поворотную рукоять на панели устройства почасовой стрелке для его увеличения, или в обратном направлении, уменьшая его.

По количеству каналов управления

Один канал представляет собой самую простую схему, состоящую из одного клавишного блока, управляющего одним источником. Двух и трёхклавишные блоки дают возможность управлять двумя и тремя осветительными приборами, расположенными в разных помещениях.

С помощью ПДУ можно организовать управление четырех, шести и восьми приборов.

Выбор определенного типа изделия напрямую зависит от того, сколько оно стоит. Недорогие изделия чаще всего не могут похвастаться богатым набором функций. Их задача – включить и выключить светильник. Многоканальные комплекты, со встроенным микрогенератором, возможностью встраивания в систему умного дома, с функцией диммера — стоят в разы дороже.

По материалу

Чаще всего корпус и клавиши изготавливают из пластика. Рамки скрытых выключателей могут быть пластиковые и металлические в моделях премиум-класса. Пластиковая поверхность изделия чаще глянцевая. Возможны комбинации: глянцевая поверхность клавиши и матовая – накладки.

Выбирая блок радиоуправления осветительными приборами, следует определить для себя вариант его применения, количество светильников, которое вы хотите к нему привязать, требуется ли регулирование интенсивности освещения. Отдельная тема – применение умного выключателя. Его настройка и разработка сценариев для его применения, дело более сложное чем просто подключение беспроводного блока. Но широкие возможности управление домашними осветительными приборами того стоят.

Проверка и программирование приёмника на передатчик

Подобные комплекты обычно продаются уже синхронизированными, однако для начала следует это проверить. Для испытаний понадобится шнур с вилкой и патрон с недлинным присоединённым проводом.

Зачистив концы фазного и нулевого провода, нужно присоединить их к приёмнику со стороны двухконтактного клеммника. С обратной стороны к крайним контактам присоединяется патрон с лампой. Штепсельная вилка включается в сеть, после чего необходимо попробовать нажать на клавишу выключателя. Если лампа зажглась, значит, всё в порядке. Если же ничего не происходит, нужно кратковременно нажать на кнопку приёмника – питание должно пойти, излучатель засветиться. В этом случае придётся программировать приёмник.

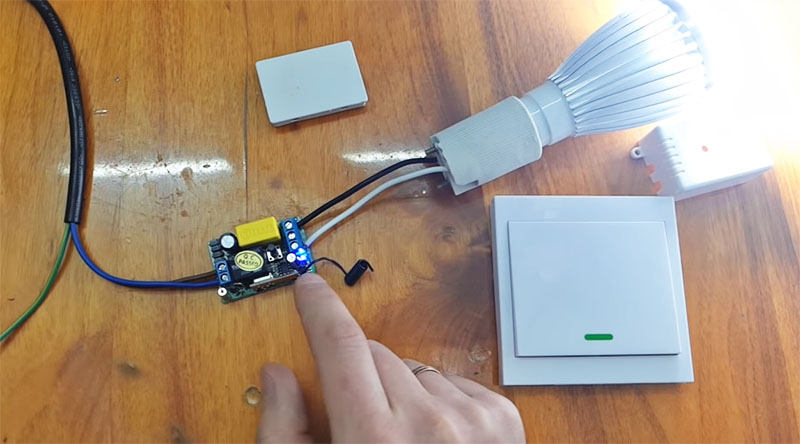

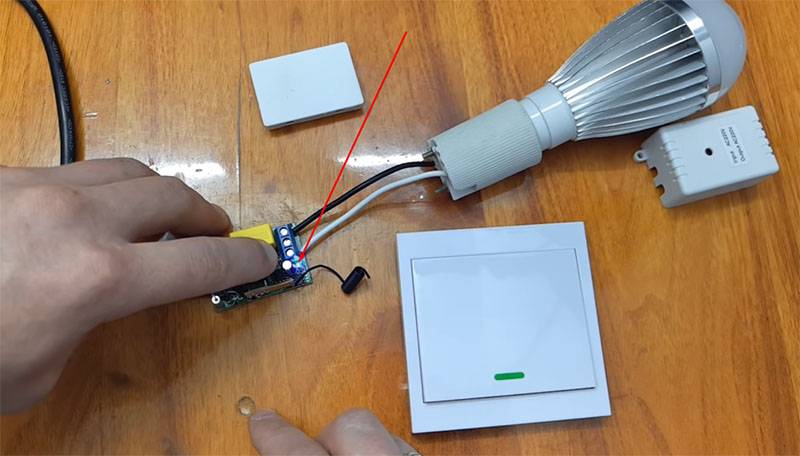

Пример подключения осветительного прибора к приёмникуОборудование работает в штатном режиме, светодиод светится при включённой лампе

Программирование передатчика, синхронизация оборудования

Здесь всё крайне просто. Питание при синхронизации должно подаваться. Необходимо нажать на командную кнопку приёмника и удерживать её, пока светодиод не начнёт мигать. Далее кнопку нужно отпустить. Теперь остаётся лишь нажать на клавишу выключателя, после чего лампа загорится, что будет означать успешную синхронизацию оборудования.

Моргающий светодиод говорит о готовности к синхронизации

Watch this video on YouTube

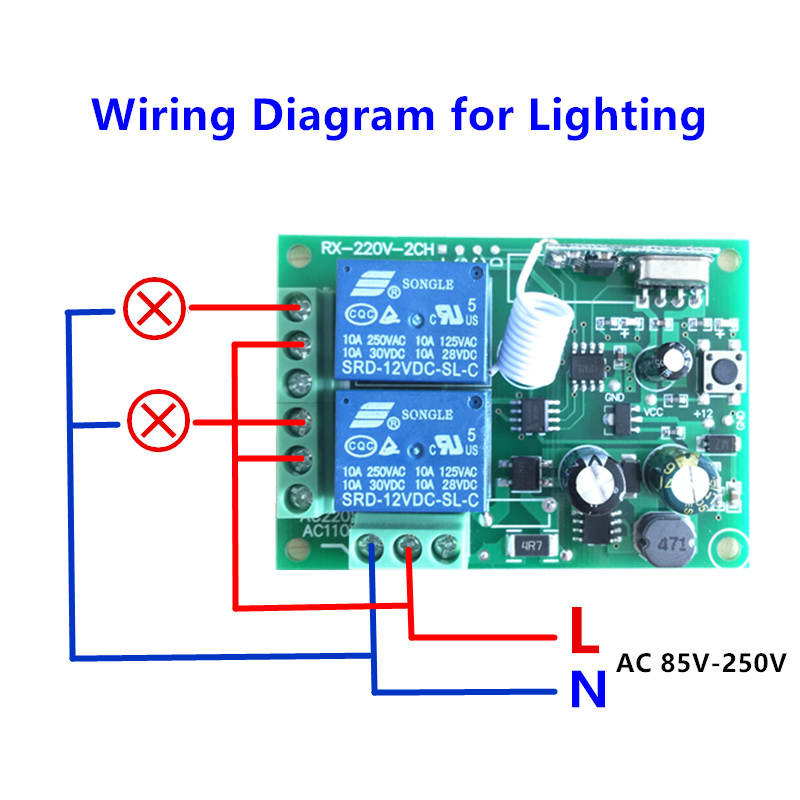

Общая схема подключения системы дистанционного управления освещением

выглядит следующим образом

На схеме, цвета проводников соответствуют цветовой маркировке проводов приемника UNIEL.

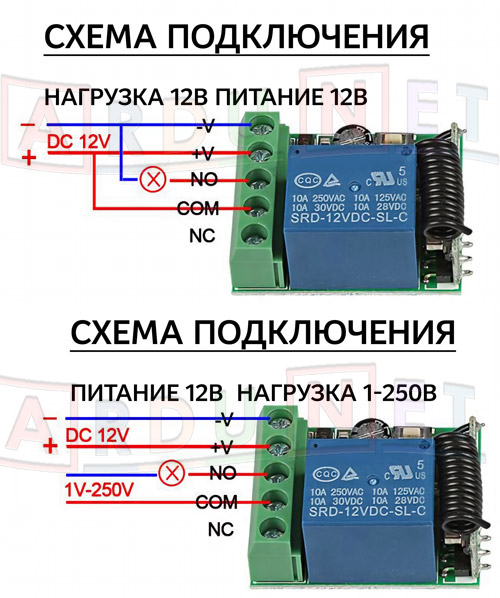

В нашем случае, для реализации дистанционного управления светодиодной лентой с пульта схема подключения выглядит так:

Приступаем к подключению проводов по этой схеме.

В первую очередь подключаем все необходимые провода к блоку питания светодиодной ленты .

От приемника дистанционного пульта, берем черный крайний провод с маркировкой– «общая линия» и подключаем к клемме «N» — нулю на блоке питания, а белый провод с маркировкой – «Группа А» , подключаем к клемме фазы — «L» .

Подробнее о значении этих маркировок написано в моей статье – «Обозначение L и N в электрике»

Теперь переходим к подключению питающего кабеля. Как вы помните, мы решили подключится к кабелю, который идёт к группе розеток. Выключаем напряжение в электрощите и приступаем к монтажу .

Снимаем защитную внешнюю изоляцию с кабеля ровно на столько, чтобы удобно было выполнить подключение. Для большей надежности, было решено не разрывать кабель, а снять изоляцию и подготовить жилы следующим образом:

Напомню, питающий кабель состоит из трех жил:

Если вы не уверены в соответствии цветовой маркировки проводов у кабеля, вы сможете самостоятельно выявить фазу, ноль и заземление по следующей инструкции — здесь.

Для надежности соединения, на эту пару проводов были надеты кабельные наконечники. После чего, соединения обжаты прессом .

Кроме этого соединения были затянуты контрольными винтовыми клеммами .

Затем все надежно заизолировано.

О сталось подсоединить желто-зеленый провод заземления к соответствующей клемме блока питания светодиодной ленты . Делаем это тоже без разрыва.

Благо винтовой зажим на блоке питания это позволяет.

Теперь можно проверить как работает управление светом с пульта. Если бы вместо блока питания светодиодной ленты мы подключили светильник – люстру или бра, они бы уже полноценно работали. А пока, включив подачу электричества, мы можем лишь наблюдать за работой блока питания по зеленому светодиодному индикатору.

Подробную инструкцию по установке светодиодной подсветки в нишу для штор, вы найдете здесь. Сейчас же я достаточно кратко опишу общий порядок действий подключения и установки светодиодной ленты.

Для подключения светодиодной ленты к блоку питания, прокладываем двухжильный кабель до места установки ленты . Одну из жил подключаем к клемме «V+» блока питания, а другую к клемме «V-». В нашем случае для подключения использован кабель ШВВП 2х0.5, синяя жила которого подключена к минусу «V-», а коричневая к плюсу «V+». Затем, в таком же порядке с другого конца подключается led лента.

Все оборудование после подключения выглядит примерно так:

Вот теперь установка полностью завершена и можно проверить как работает управление светом с пульта. Кнопка «А» на пульте это наша подсветка, нажав один раз освещение загорается, нажав еще — оно гаснет.

Держатель для пульта заказчик принципиально отказался куда-то устанавливать, решил, что ему будет удобнее если пульт управления будет просто лежать на журнальном столе.

На этом подключение завершено , теперь можно управлять светодиодной подсветкой ниши для штор с пульта, включая или выключая её, когда это требуется. При этом режимы работы других групп освещения, как и остальной электросети квартиры никак не изменились. И это всего за 859 рулей (стоимость комплекта дистанционного управления светом с пульта).

Согласитесь, очень удачное решение и это далеко не единственный возможный способ применения систем управления светом с ПДУ . При желании, можно сделать управление с пульта всем светом в квартире, а кроме того вы сможете закрывать шторы или жалюзи, включать музыку или вентиляцию и многое другое, благо моделей систем дистанционного управления масса, с различными возможностями и характеристиками.

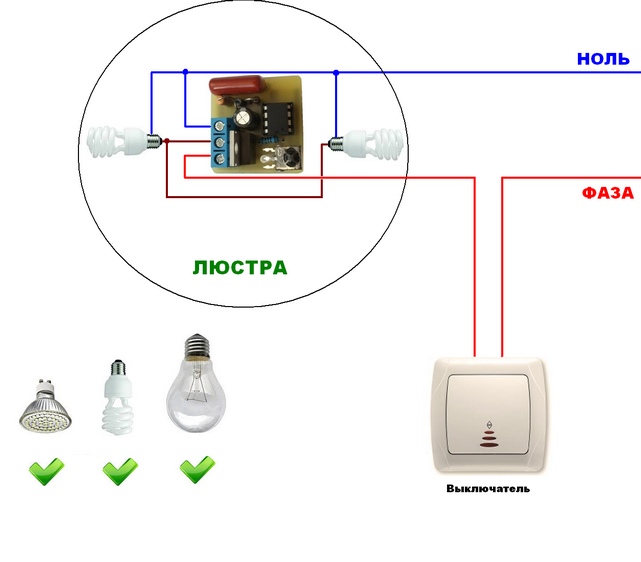

Идея установить и подключить люстру с пультом замечательна тем, что хозяева квартиры получают возможность управлять освещением, не привязываясь к выключателю

Ситуаций, когда просто жизненно важно выключить светильник с пульта, очень много, и перечислять их не имеет смысла. Реализовать идею тоже не составит особого труда, нужно лишь правильно выбрать схему и грамотно подключить приемник к проводке светильника

Без мультиметра не обойтись
