Разновидности газовых труб
Газовые трубы из ПНД
Достаточно долго для сооружения газопровода использовались только стальные трубы. Причина в уникальном сочетании прочности и стойкости к высокому давлению с относительной тонкостью стенок. Однако стоимость такого газопровода велика, поэтому поиски альтернативы не прекращались.
Сегодня для магистральных труб согласно ГОСТ все еще используются только железные сплавы. А для распределительных, и тем более домовых сетей применяются другие материалы.
Пластиковые
Лучшим вариантом для газопровода выступает полиэтилен низкого давления. Такой материал намного устойчивее к механическим повреждениям и способен выдерживать большой напор природного газа. Допускается применять полипропиленовые и поливинилхлоридные. Используются они гораздо реже, так обладают большим количеством недостатков. Труба из ПВХ не устойчива к действию ультрафиолета и годится для прокладки только подземных коммуникаций.
Применяются и металлопластиковые. Такие изделия армируются алюминиевой фольгой или сеткой. Располагается этот слой между полимерными слоями и с воздухом не контактирует. Армирование придает изделию большую прочность, уменьшает коэффициент теплового расширения. Такая труба сохраняет свои геометрические размеры. Кроме того, полиэтилен проницаем для газов. Алюминиевая фольга предупреждает утечку метана или пропана даже в минимальных дозах.
Если армировать полиэтиленовые трубы, они теряют гибкость, а это усложняет монтаж. Однако чем меньше диаметр, тем проще сгибать трубу. Это позволяет обойтись без многочисленных стыковок.
Металлопластиковые трубы
Полимер для газопровода выбирают с учетом толщины стенки – от этого зависит стойкость к давлению. Выпускают изделия марок ПЭ100+, ПЭ100, ПЭ80 ПЭ63. Газовод с показателем 100+ выдерживает давление в 1,6 МПа.
Газовые шланги
Порой неудачное расположение газового оборудования и внешней системы не позволяет разработать простую внутридомовую схему. В таких случаях применяют гибкие газовые рукава длиной до 3 м. Они позволяют подключить плиту или котел, не загромождая помещение трубами.
Используют 3 варианта.
- Резиновый шланг с металлической оплеткой – встречается чаще всего. Обычно используется в кухне и в ванной. Привлекает своей высокой прочностью и долговечностью.
- Резинотканевый – менее устойчив к механическим повреждениям, его нельзя закрепить жестко. Однако такое изделие совершенно не проводит электрический ток. Диэлектрик для газового шланга не нужен.
- Сильфонный газовый шланг – гофрированная труба из нержавеющей стали с пластиковой оболочкой и с двумя штуцерами для подсоединения. Сильфон практически вечен, так как нержавейка абсолютно устойчива к коррозии, выдерживает давление до 6 атм.

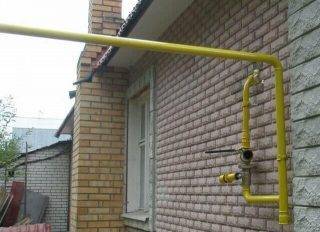

Металлические
Для газоснабжения берут низкоуглеродистую сталь – до 0,25%. В зависимости от типа сетей допускается применять шовные или бесшовные изделия горячей и холодной катки. Самые дорогие – последние, они отличаются максимально высокой прочностью и стойкостью к давлению и применяются при укладке магистралей.
Главными параметрами выбора выступает толщина стенки и диаметр газовой трубы. Нормы следующие:
- диаметр изделий для внутридомовой сети должен составлять не менее 25 мм;
- сечение газопровода для распределительной сети – не менее 50 мм;
- толщина стенок у труб для надземного монтажа составляет не менее 2 мм;
- толщина стенок для подземных коммуникаций – не менее 3 мм.
При изгибе 90 градусов трубы надо резать и варить
Достоинства и недостатки металлического газопровода обусловлены параметрами материала. Высокая прочность обеспечивает долговечность, однако она же делает монтаж довольно сложным делом. Изгибать фрагменты можно только под небольшим углом. При повороте на 90 градусов изделие нужно резать, а затем соединять сваркой. Прямые отрезки между собой можно садить на резьбу.
Сталь склонна к коррозии, так что трубопровод обязательно окрашивают и повторяют окраску периодически.
Сложны в эксплуатации подземные коммуникации. Контакт металла с землей и водой обеспечивает появление и прохождение электрического тока, который значительно ускоряет коррозию. При монтаже следует использовать диэлектрическую муфту на газовую трубу, а сам трубопровод оборудовать электрической защитой.

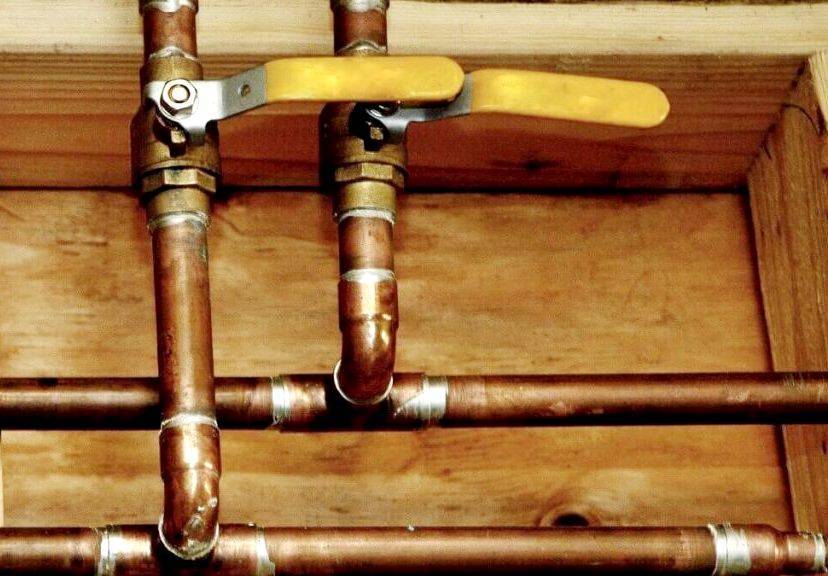

Для домовой сети в последнее время нередко используют медные трубы. Материал привлекает своей стойкостью к коррозии и исключительной долговечностью. Кроме того, они очень красивы, а на кухне могут служить даже элементом декора. Такой вариант дорого стоит, но зато не нуждается в электрической защите.
Технические характеристики втулки изолирующей полипропиленовой
Детали считается промышленно применимой, поскольку создается из известного сырья и утвержденным способом. Она изготавливается из диэлектрических материалов, которые, так или иначе, затрагивают наружные боковые поверхности, а также торцевые участки. Как правило, используются стеклонаполненные полиамиды.
Генеральное различие – на поверхности присутствуют скосы, пересекающие торец и наружность, отступающие по краям. Для фиксации предусмотрены заплечики.
Габариты
При определении размера следует отталкиваться от игольчатых подшипников задней балки – их параметров. Однако просто перенести одно значение другое не совсем правильно, поскольку запчасти отличаются по составным характеристикам. Чтобы определить диаметр втулку, следует определить длину внутренней оси без зазоров. Средние показатели – от 1,5 мм до 5 мм.
Масса
Здесь все определяется конкретной моделью запчасти. Есть те, что весят несколько граммов, а есть те, чей вес составляет 5-6 килограммов.
В качестве примера рассмотрим ЦП-12. Она признана ключевым изолирующим элементом, который призван отделять закладные болты в особых рельсовых скреплениях КБ. Чтобы исключить какие-либо чрезвычайные ситуации, не допустить поломок и технических сбоев, в ее производстве используют морозоустойчивые полиамидные композиции. Что примечательно, общая масса составляет всего 0,028 кг. Однако требования по нагрузке — 8 тонн на сжатие.
Такие изолирующие запчасти находят применение в железнодорожных конструкциях путей. Они входят в составы скреплений, монтируются на железобетонные шпалы, выступают в качестве электрической изоляции, уберегающей закладные болты от лишних разрядов.
Материал изготовления
Как правило, используются, диэлектрическое сырье, в частности, полиамиды, которые устойчивы к морозам, экстремальному понижению температур. Однако сегодня можно обнаружить детали, выполненные из пластмассы.
Комплектация
Разбирается общая конструкция на составляющие буквально за минуту. Для этого потребуется только ключ для регулировки, а также шестигранники.
Тип изделия
Процесс производства деталей зависит от того, в какой сфере они будут применяться. Так, например, к изолирующим железнодорожным втулкам ТО220 проверочные тесты и экспертизы особенно строги. В соответствии с функциональной принадлежностью можно выделить следующие виды:
- Переходные – обеспечивают монтаж малорежущих инструментов, дополненных коническими хвостиками.
- Подшипниковые – с говорящим названием. Гарантируют эффективное валовое вращение вокруг оси.
- Закрепительные – фиксируют внутренние кольца в подшипниках.
- Резьбовые – снижают интенсивность трения.
- Составные – нормализуют применение буровых инструментов и механизмов.
- Скользящие – делят статичные и подвижные части механизированных установок.
Хотя данные элементы и могут казаться незначительным, без них невозможно корректное функционирование.
Что такое диэлектрическая вставка для газа: основное предназначение
Диэлектрическая вставка (муфта) представляет собой фитинг-отсекатель, который предупреждает выход из строя газового оборудования, что может быть вызвано действием блуждающего тока. Эти токи образуются в земле из-за нарушения целостности бытовой или промышленной электрической линии. Помимо этого, их источником является железнодорожная или трамвайная линия. В газопровод блуждающий ток попадает из-за разницы между сопротивлениями почвы и металлических частей, которые составляют газовую магистраль. Именно через магистраль ток попадает в бытовой газопровод.
Другой причиной возникновения блуждающего тока в газовой системе может стать некачественное заземление бытовых приборов, которые контактируют с газовой трубой. В целом можно сказать, что причин появления блуждающих токов много, а последствия от них будут только негативные. Чтобы избежать этой проблемы, используется диэлектрик для газового шланга, который врезается между газовым краном и сильфонной подводкой к газовому прибору.
Как и сильфонные шланги, вставки классифицируются по размерам, которые меняются в зависимости от диаметра резьбовой части, – 1/2, 3/4 и 1. Поэтому под любой тип гибкой сильфонной газовой подводки можно подобрать изделие соответствующего размера. Резьба у вставки может быть как наружная, так и внутренняя. И втулки, и муфты имеют одинаковые характеристики прочности и рассчитаны на давление 6 атмосфер.
Интересно знать. Диэлектрическим материалом, который используется в процессе производства втулки, является полиамид — негорючий полимер,характеризующийся значительным сопротивлением, равным примерно 5 млн ом.
Муфты диэлектрические – особые фитинги с резьбовыми торцами, монтируемые между газопроводом и потребляющим топливо прибором
Как правильно установить диэлектрик при выполнении сильфонной подводки
Согласно государственному стандарту безопасности, устанавливать диэлектрическую вставку нужно между газовым краном и сильфонной подводкой. Основные действия, которые требуется выполнить при установке втулки:
После выполнения всех действий нужно проверить место стыковки на герметичность. Для этого используется либо небольшая кисточка, либо помазок для бритья, который предварительно обильно намыливается. Мыльный раствор наносится на все стыки и подвод, после чего медленно открывается газовый кран. Если вдруг появятся даже небольшие пузырьки или пена, кран следует перекрыть и дополнительно проверить качество стыков. Использовать газовый прибор можно только при условии, что мыльный раствор не будет пузыриться. Для проверки герметичности нельзя применять ни спички, ни зажигалки, так как в случае утечки они могут стать причиной трагедии.
На свободные торцы диэлектрической муфты нужно наложить любой уплотнитель
Как выполнить безопасную газовую подводку: особенности соединения и техника безопасности
Независимо от того, какой шланг для газовой плиты будет выбран: сильфонный или любой другой вариант гибкого рукава, – подключение будет выполняться по одинаковой схеме. Перед тем как подсоединить шланг, требуется развернуть газовое устройство и осмотреть заднюю стенку изделия. На некоторых моделях газовая труба отмечается надписью «Выход». В зависимости от конфигурации изделие нужно располагать прямо либо под небольшим углом
В любом случае важно, чтобы шланг сильно не перегибался. Чтобы этого избежать, дополнительно приобретают угловые переходники, позволяющие изменить угол направления рукава. Заранее перед проведением всех работ необходимо продумать место расположения плиты и рассчитать длину шланга
Заранее перед проведением всех работ необходимо продумать место расположения плиты и рассчитать длину шланга.
Основные правила безопасной эксплуатации гибкой подводки для газа
Работа с приборами центрального газоснабжения требует особой осторожности, потому как от правильности выполнения подключения и эксплуатации зависят безопасность и жизнь жильцов дома. Главным правилом при использовании сильфонного типа шланга для газа считается его открытая установка
Нельзя прятать или закрывать рукав предметами мебели или бытовой техникой: тело шланга, как и его соединение с газовой трубой, всегда должно быть на виду
Нельзя прятать или закрывать рукав предметами мебели или бытовой техникой: тело шланга, как и его соединение с газовой трубой, всегда должно быть на виду
Нельзя прятать или закрывать рукав предметами мебели или бытовой техникой: тело шланга, как и его соединение с газовой трубой, всегда должно быть на виду.
Чтобы скрыть устройство, допускается использование разборного короба, который в случае необходимости легко разбирается, но лучше оставить его неприкрытым. Если спрятать изделие, можно не заметить начинающегося разрушения изделия, которое может привести к возгоранию газа. Не советуют для декорирования шланга употреблять лакокрасочные материалы, которые могут вызвать нарушение целостности внешнего слоя.
Для подключения газового оборудования нельзя применять слишком длинный или, наоборот, очень короткий шланг
Важно учесть, что после подачи газа из-за возникшего давления шланг может стать немного короче, а растягивать устройство после установки категорически запрещается
После соединения плиты с газовой трубой допускается небольшой провис рукава, но нужно следить, чтобы не было перегибов или скруток. Чтобы этого избежать, рекомендуют соблюдать радиус изгиба, который в среднем равен троекратному диаметру. Другие важные правила:
Нельзя допускать, чтобы шланг подвергался постоянному воздействию воды или пара, которые вызывают окисление металла. Лучше размещать варочную поверхность немного в стороне от газовой трубы. Если в плите установлена резьба нестандартного сечения, то дополнительно для подключения допустимо использовать переходник. Не следует вблизи газового соединения выполнять сварочные или паяльные работы. При необходимости между паяльником и газовым рукавом прокладывается тепловой экран
Перед установкой сильфона обязательно следует обратить внимание на присутствие в упаковке документации, подтверждающей безопасность использования изделия. Нельзя при установке стыковать между собой разные материалы, например, медь и сталь
Сталь можно соединять только со сталью, а медь – с медью или латунью
Сталь можно соединять только со сталью, а медь – с медью или латунью
Не следует прилагать большие усилия при затягивании соединений, чтобы не испортить или не сорвать резьбу. Чтобы обеспечить более плотное прилегание, используется ФУМ-лента. При отсутствии опыта и уверенности в себе не следует проводить работы по самостоятельной установке газового шланга
Сталь можно соединять только со сталью, а медь – с медью или латунью. Не следует прилагать большие усилия при затягивании соединений, чтобы не испортить или не сорвать резьбу. Чтобы обеспечить более плотное прилегание, используется ФУМ-лента. При отсутствии опыта и уверенности в себе не следует проводить работы по самостоятельной установке газового шланга.
Несмотря на то, что на шланги дают гарантию от 15 до 30 лет, рекомендуют хотя бы раз в год осматривать изделие на предмет появления трещин. Используя мыльный раствор, проверяют состояние соединений. В случае обнаружения каких-либо дефектов следует провести замену шланга.
Сильфонная газовая подводка считается одной из разновидностей гибких рукавов, которые используются для подключения газовых устройств к центральной трубе. Благодаря гибкости и большому выбору шлангов различной длины отсутствует необходимость привязки оборудования к газовому стояку. Несмотря на то, что такой рукав стоит в несколько раз дороже обычных аналогов, благодаря высокому качеству, безопасности и продолжительному сроку эксплуатации, сильфонные шланги имеют большое количество положительных отзывов в сети.
источник
Сравнение диэлектрической вставки с аналогами
- Эффективность: диэлектрическая вставка обеспечивает высокую эффективность в процессе разделения газовых смесей. Ее основное преимущество состоит в том, что она обладает высоким коэффициентом разделения, что означает более точное и быстрое разделение компонентов газовой смеси.
- Прочность и долговечность: диэлектрическая вставка обладает высокой прочностью и долговечностью, что позволяет ей выдерживать высокие давления и температуры. Это делает ее более надежной и долговечной в сравнении с аналогами, которые могут быстро изнашиваться и терять свои свойства.
- Удобство использования: диэлектрическая вставка легка в установке и обслуживании. Она не требует сложной подготовки перед использованием и не требует специальной обработки после. Это делает ее очень удобной в использовании и экономит время и усилия оператора.
- Экономическая эффективность: диэлектрическая вставка более экономична в использовании по сравнению с аналогами. Она имеет более длительный срок службы и требует меньше затрат на обслуживание и замену. Это позволяет сократить расходы на оборудование и повысить доходность эксплуатации.
Таким образом, диэлектрическая вставка для газа является лучшим выбором для разделения газовых смесей, обладая высокой эффективностью, прочностью, удобством использования и экономической эффективностью.
Преимущества диэлектрической вставки для газа включают высокую электропроницаемость, низкую диэлектрическую потерю, стабильность при высоких температурах и давлениях, а также возможность контроля электрических полей с высокой точностью.
Применение диэлектрической вставки для газа позволяет улучшить эффективность различных систем и устройств, а также обеспечить безопасность работников и оборудования.
Однако, необходимо учитывать, что выбор материала для диэлектрической вставки и ее конструкция зависят от конкретных требований и условий эксплуатации. Поэтому, перед применением диэлектрической вставки, необходимо провести тщательный анализ и подобрать наиболее подходящий вариант.
В целом, диэлектрическая вставка для газа является важным инструментом в современной технике и науке, который позволяет достичь определенных результатов в области контроля и регулирования электрических полей в газовых средах.
Соединение фланцем

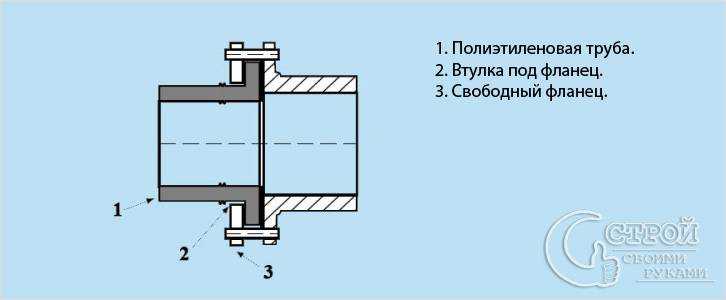

Схема фланцевого соединения полиэтиленовых труб
Фланцевое соединение применяется для труб из различных материалов. Способ его реализации практически одинаковый. Для труб из полиэтилена потребуется:
Втулка под фланец
Подготовить два буртика. Это специальные фитинги, которые имеют развальцованный торец.
- Перед началом работ на трубу надеваются металлические кольца.
- Соединение фитингов осуществляется методом стыковой пайки или электромуфтовой сварки.
- Далее монтируется прокладка, и осуществляется фиксация при помощи болтов. Закручивать гайки необходимо равномерно. Лучше двигаться по часовой стрелке и по диагонали.
фланец для втулки
В случае с металлическими трубами есть и другой вариант, который не требует задействования сварки.
Осуществляется выравнивание торцов. Они должны быть перпендикулярны оси трубы
Важно убрать все заусенцы.
На трубы надеваются свободные фланцы и сдвигаются дальше от края.
Следующим шагом натягивается резинка. Потребуется оставить выступ примерно на 10 мм.
Кольца сдвигаются друг к другу и упираются в уплотнители.
Фиксация осуществляется болтами, как описано выше.. Фланцевое соединение металлических труб
Фланцевое соединение металлических труб
Такой метод используется нечасто и на тех участках, где нет большого давления. Чаще всего фланец требуется для того, чтобы на разрыв можно было установить кран.
Необходимость монтажа изолирующих соединений для газопровода
Высокую опасность для оборудования, персонала и самого газопровода представляют собой блуждающие токи. Основная проблема в том, что участок газопровода, подверженный воздействию блуждающих токов, заранее вычислить невозможно или крайне сложно. Такие воздействия создают предпосылки для возникновения разрушительных процессов и нарушают работу контрольно-измерительных приборов.
Разделить участки между собой и исключить появление электрохимической коррозии позволяет изолирующее соединение (ИС) для газопровода. Оно обеспечивает разрывы гальванического соединения секций газопровода и устраняет возможность инициирования коррозийных процессов.
Схема изолирующего соединения на газопроводе
ИС отсекают от общей ветки заземленные участки, контактирующие со смежным оборудованием или конструкционными элементами. ИС газопровода увеличивает сопротивление между секциями до значений, исключающих дальнейшее распространение токов по длине газопровода.
Чаще всего защитное устройство имеет вид фланцевых соединений, снабженных диэлектрической прокладкой.
Допускается использовать только узлы, изготовленные на специализированных предприятиях и имеющие соответствующие сертификаты.
Следует учитывать, что использование изолирующего соединения является обязательным пунктом технического регламента, нарушение которого влечет за собой различные последствия вплоть до уголовного преследования.
Какие бывают изолирующие соединения
Чаще всего используют следующие виды изоляции:
- фланцевые;
- неразъемные;
- изолирующие кольца из паронита.
Виды изолирующих соединения
Наиболее распространенным типом является изолирующее фланцевое соединение. Устройство такого узла довольно просто и надежно. Оно состоит не из 2 фланцев, как обычно, а из трех — имеется средний промежуточный фланец 16-20 мм толщиной.
Схема изолирующего фланцевого соединения
Между фланцами устанавливаются изолирующие кольца из паронита, которые, во избежание пропитывания водой и утери диэлектрических свойств, покрываются специальным бакелитовым лаком.
Стяжка производится стальными шпильками, установленными во фторопластовые диэлектрические разрезные втулки. Более современным вариантом изоляции являются неразъемные соединения, такие, как изолирующая муфта.
Совет
Они представлены в различных конструкционных вариантах, разных размерах, но имеют общие специфические качества.
Наиболее важным из них следует считать высокую долговечность таких ИС. Они не нуждаются в обслуживании, не изменяют своих свойств со временем, тогда как изолирующее фланцевое соединение понемногу теряет диэлектрические свойства и требует восстановительных работ.
Условия применения ИС
ИС газопровода используются согласно плану электрозащиты и устанавливаются с соблюдением всех мер безопасности. При этом защита не должна оказывать вредное влияние на смежные сооружения: необходимо исключить образование электрохимической коррозии на смежных элементах системы, ранее не требовавших защиты.
Оптимальными точками установки ИС газопровода являются места:
- Вход или выход из земли.
- Вход или выход из газораспределительного пункта.
- Ввод на промышленный объект (предприятие).
- Ввод в здание с возможностью контакта с заземленными элементами.
- Ввод газопровода в объект, который является источником блуждающих токов.
- На разветвлениях газопроводов ИС устанавливается для каждого отвода.
Применение ИС запрещено на открытых секциях, установленных под балконами или дверными проемами. В колодцах защита шунтируется разъемной электроперемычкой. На надземных участках газопроводов необходима установка изолирующих соединений на вводах в здания, на опорах, эстакадах или мостах. Применение изоляции позволяет снизить плотность тока электрохимической защиты в 1,5–2 раза.
Правила монтажа
Сборка узлов защиты производится в заводских условиях. При установке узла на действующий газопровод в обязательном порядке должны соблюдаться все требования безопасности и технические правила работ с газовыми установками.
Изолирующая вставка
Готовый узел проверяется на сопротивление и герметичность в лаборатории, о чем делается соответствующая запись.
Монтаж осуществляется сварным способом, после чего производится проверка качества электрического разъединения секций.
Готовое соединение изолируется от возможного контакта с землей или конструкционными элементами при помощи фартуков, коробов или подобных им средств.
Прием изолирующего соединения в эксплуатацию оформляется соответствующей записью в журнале и справкой.
Виды диэлектрических отсекателей
Рассмотрим более детально виды диэлектрических отсекателей.
В быту применяют два варианта диэлектриков для газового шланга либо трубы: простые втулки, напоминающие вкладыши, и муфты с резьбой. Рассмотрим , чем отличаются вставки и выберем лучшее решение для собственными силамиго монтажа.
Вариант #1 – втулки
Сразу скажем, что для установки газовой плиты либо монтажа колонки втулки вам не потребуются, так как они имеют не очень много другое предназначение. Задача та же самая – защитить от блуждающих токов.
Но их монтируют там, где есть фланцевые соединения и используются болты. Проще если говорить, втулки применяют для электроизоляции фланцевых крепежных элементов.

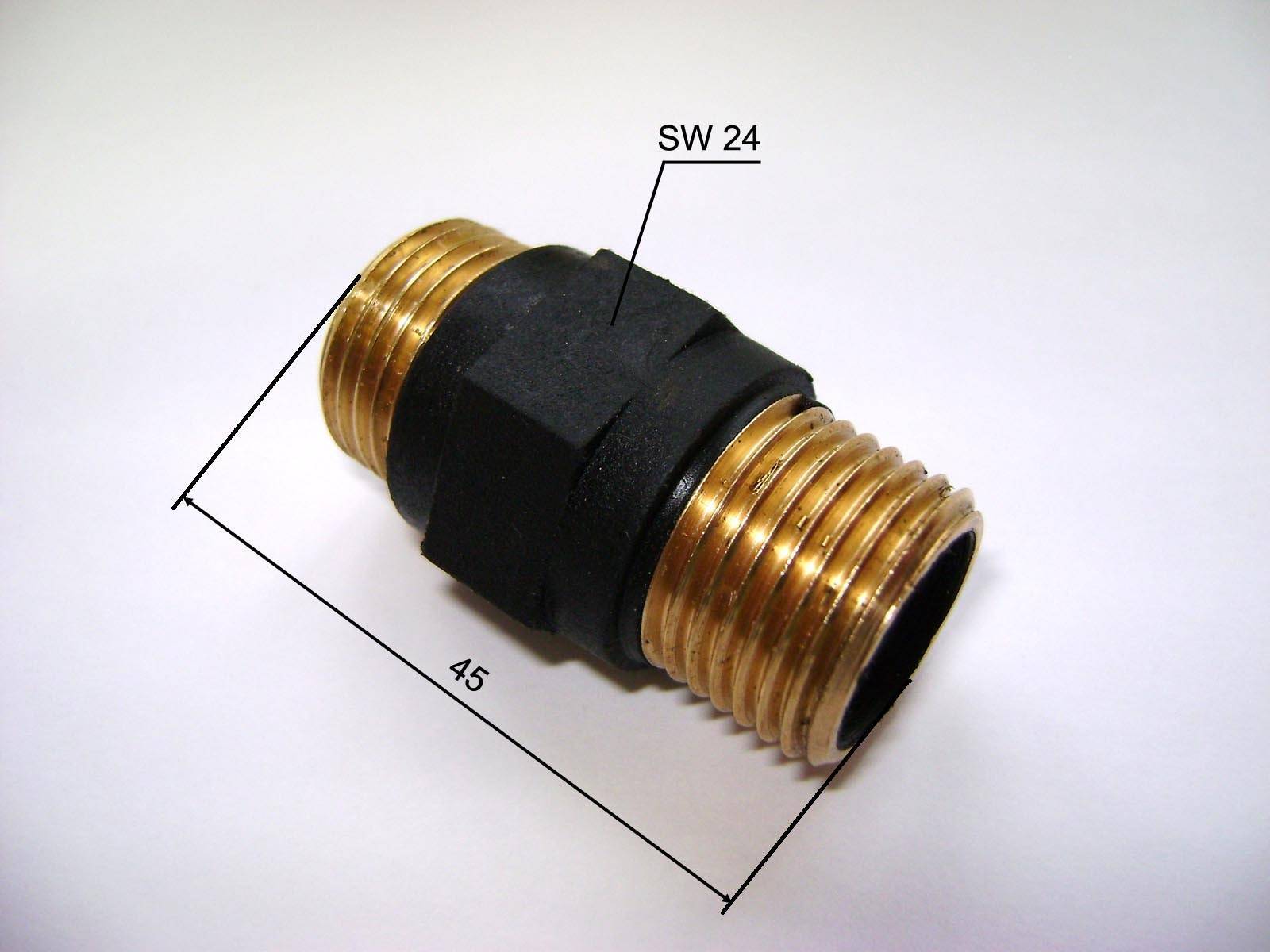

Диэлектрические вставки изготавливают из полиамида ПА-6. Они отличаются стойкостью к внешним воздействиям и длительным сроком эксплуатации.
_
Эксплуатация — стадия жизненного цикла объекта, на которой реализуется, поддерживается и восстанавливается его качество (работоспособное состояние). (ГОСТ Р 51617-2000)
Технические характеристики газовых втулок:
- эластичность и высокая степень примыкания к металлическим элементам;
- способность выдерживать многократные знакопеременные нагрузки.
- морозостойкость – выдерживают низкие температуры до -60 °С;
- бензо- и маслостойкость при температурах до +120 °С;
Изделия маркируются по диаметру в мм, к примеру говоря, от М 8 до М 24. Там же можно уточнить высоту буртика и длину втулок. Диаметры подходящих фланцев, болтов, шайб производитель указывает в специальных таблицах.

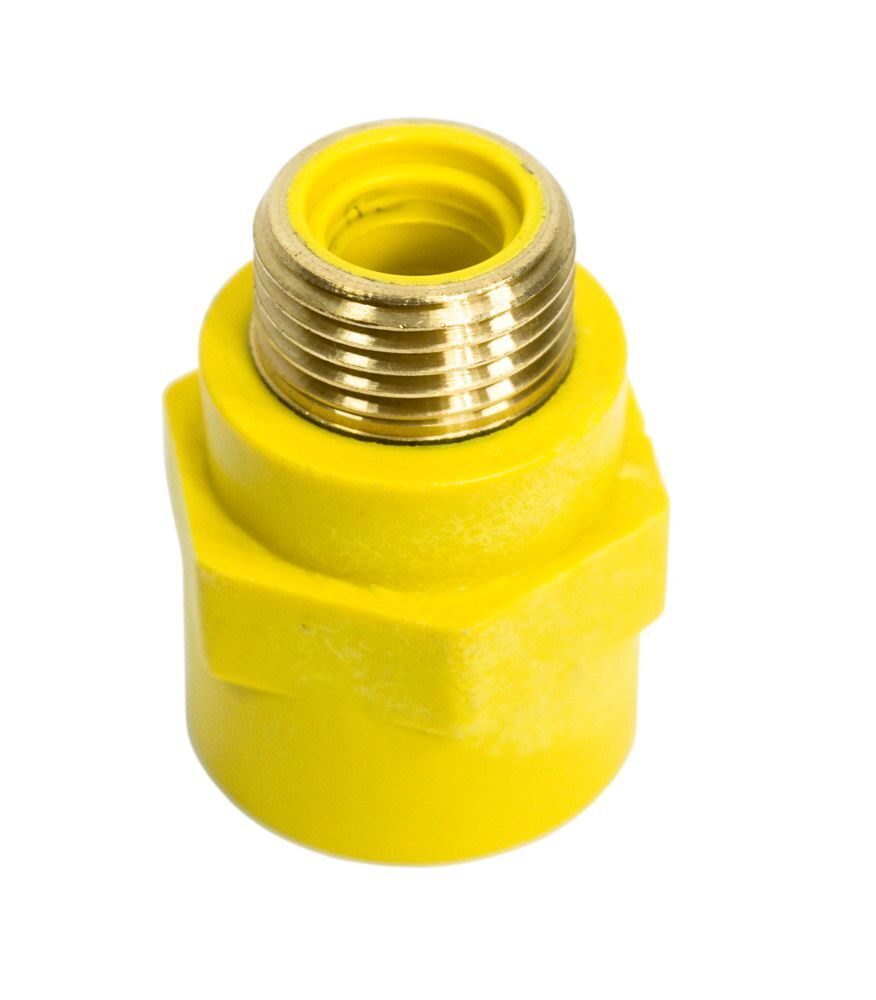

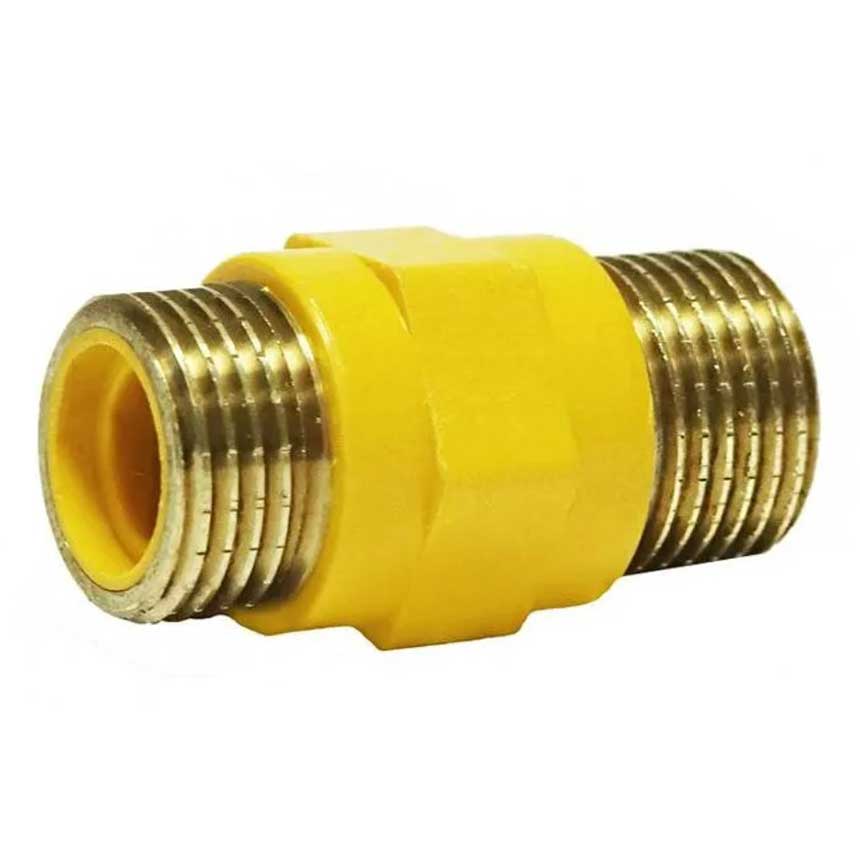

Вариант #2 – муфты
Поэтому нередко монтажниками так и называются – муфты, универсальные изолирующие вставки для газовых труб присоединяются муфтовым методом. Они отличаются видом резьбы, диаметром, материалом изготовления, внешним оформлением, но выполняют все ту же функцию – отсекают токи, образующиеся на газовой трубе, от оборудования.
Вставки изготавливают в заводских условиях в соответствии с ГОСТ либо ТУ. Их производят в специальных пресс-формах автоматическим способом, используя шнековую экструзию двух материалов: металла для резьбовых патрубков, изоляционного полимера. Полимерный материал соответствует требованиям ГОСТ 28157-89.
_
Материал — любые ингредиенты, сырье, составные элементы, части и т. п., используемые для изготовления продукта.
Изделия предназначены для эксплуатации при рабочем давлении 0,6 МПа, критическим считается показатель 1,2 МПа. Рабочая температура в среднем – от -20 °С до +80 °С.
В продаже можно найти изделия и с черной полиамидной частью, по ГОСТ 14202-69 вставки для газа относятся к 4 группе (горючие газы) и маркируются желтым цветом.
Лучше приобретать продукцию известных брендов, а не китайские подделки, и выбирать изделия, опираясь на следующие критерии:
- подходящие технические характеристики – сопротивление не менее 5 Ом при резком повышении напряжения до 1000 В.
- пожаробезопасность – резьбовые металлические элементы не горят, а пластиковые не поддерживают горения;
- износостойкость и долговечность – качественные детали изготовлены из латуни и имеют 20-летний срок эксплуатации;
_
Горение — экзотермическая реакция, протекающая в условиях ее прогрессивного самоускорения. (ГОСТ 12.1.044-89)
Долговечность — характеристика (параметр) изделий, определяющая их способность сохранять эксплуатационные качества в течение заданного срока, подтвержденная результатами лабораторных испытаний и выражаемая в условных годах эксплуатации (срока службы). (ГОСТ 23166-99); — жилищно-коммунальное хозяйство свойство оборудования и тепловых сетей сохранять работоспособность до наступления предельного состояния при установленной системе технического обслуживания и ремонта. (МДС 41-6.2000)

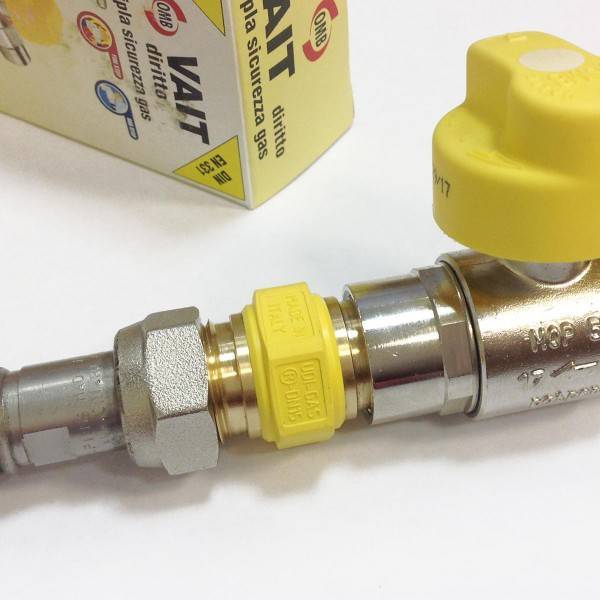

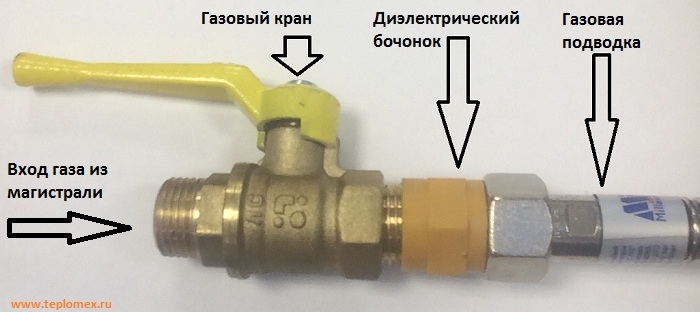

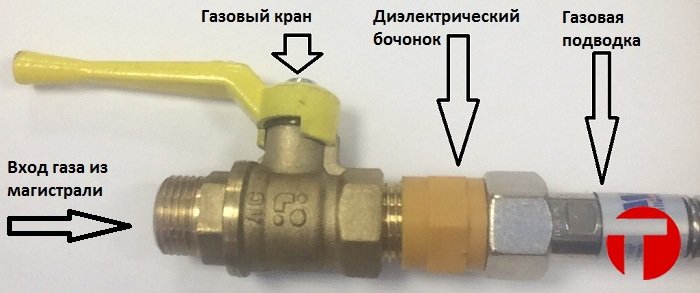

Лучшее место для установки муфты – между газовым краном и гибкой подводкой.
Способ присоединения – резьбовой, происходит накручиванием устройства на трубу. Штуцеры могут иметь как наружную, так и внутреннюю резьбу.
_
Устройство — совокупность элементов, представляющая единую конструкцию (многоконтактное реле, набор транзисторов, плата, блок, шкаф, механизм, разделительная панель и т.п.). Устройство может не иметь в изделии определенного функционального назначения. (ГОСТ 2.701-84)
Перед покупкой диэлектрика нужно уточнить диаметр газовой трубы, а также подобрать гибкую подводку подходящую по размерам.Поэтому не забудьте проверить комплектацию, иногда шланги для подключения продаются вместе с оборудованием.
Постоянно находится под контролем газовой службы, которая проводит осмотры оборудования ежегодно, изолятор для газа устанавливается надолго и не потребует обслуживания.
Выбор подводки и муфты
Сильфонную подводку лучше выбирать с покрытием желтым изолятором. Хозяйкам легче отмывать такую подводку от пыли и кухонной копоти. Одновременно изолятор защитит от протекания тока при касании оголённых клемм приборов под напряжением или токопроводящего корпуса прибора.
Конечно, можно было бы поставить недорогой резиновый шланг. Но резина имеет свойство стареть, терять эластичность, на резиновом шланге появляются микротрещины – места утечки газа.
Диэлектрические муфты для газа защитят от протекания тока по любому шлангу. Эти детали проходят проверку на пробой током частотой 50 Герц и напряжением 3,75 кВ в течение 6 и более секунд. При подаче напряжения один киловольт электрическое сопротивление составляет 5 мегаОм. Вставки выдерживают перепад температур от -60 до +100 градусов. Изготовители изолятора гарантируют срок службы не менее 20 лет.
Установив диэлектрическую муфту для газа, уходя из дома по делам или принимая ванну, читатель будет уверен в безопасности жилья, близких людей и соседей. Диэлектрический изолятор – защита от прожига подводки, последующей утечки газа и неизбежного взрыва.
Диэлектрическая муфта – это фитинг-отсекатель, который защищает “мозги” потребляющих газ приборов от разрушительного воздействия блуждающих токов. То есть перед нами очень полезный узел, эффективность которого доказана самим определением. Однако многие владельцы газовых плит, колонок и котлов, а равно и сотрудники газовых служб, не знают о существовании такой вставки. И в данном материале мы постараемся устранить этот пробел в знаниях, рассказав о пользе диэлектрического фитинга, его разновидностях и способах установки.
Основные технические свойства уплотнительной ленты
Видео
Лента ФУМ обладает следующими характеристиками:
- Пониженный коэффициент трения. Фторопластовый уплотнитель, кроме пластичности, является скользким, что упрощает наворачивание фитингов.
- Термическая устойчивость, позволяющая выдерживать температуры до 260 градусов без разрушения и потери уплотняющих свойств. Кроме того, фторопласты являются очень эффективными диэлектриками.
- Прочность и пластичность. Уплотнения из этого материала стабильно работают при давлении до 10 МПа, способны выдерживать кратковременные нагрузки до 42 МПа, например – возникающие при гидроударах в трубопроводных системах. Срок службы уплотнение из ФУМ ленты (фумки) определяется в 13 лет. Разрушается быстрее при воздействии света, однако это не для нашего случая, просто нужно учитывать этот фактор при организации хранения материала.
- Химическая пассивность. Не подвергаясь разрушению под воздействием кислот и щелочей, что определяется равномерным распределением атомов фтора по поверхности изделия. Растворителей, способных разрушить этот уплотнитель, на сегодняшний день пока не придумано. Устойчив к процессам гниения.
Как пользоваться ФУМ лентой для газовых и сантехнических труб правильно, рассмотрим более подробно.
