Взаимосвязь характеристик
Размерные характеристики взаимосвязаны. Например, если увеличивается напор во входящем трубопроводе, то при неизменном сечении давление в гидросистеме станет выше, могут начаться неприятности: протекать соединительные фитинги, водопровод станет шуметь.
Как длина водопровода влияет на диаметр труб
Стандартные размеры трубопроводов, их диаметры измеряются в дюймах. 1 дюйм равен 25,4 мм. Дюйм обозначается в литературе и на схемах значком двойного апострофа — «»». В системах внутреннего водоснабжения как дома, так и квартиры используют калибры в 0,5 дюйма или в 3/4 дюйма. Обозначаются они как 1/2″ или 3/4″.

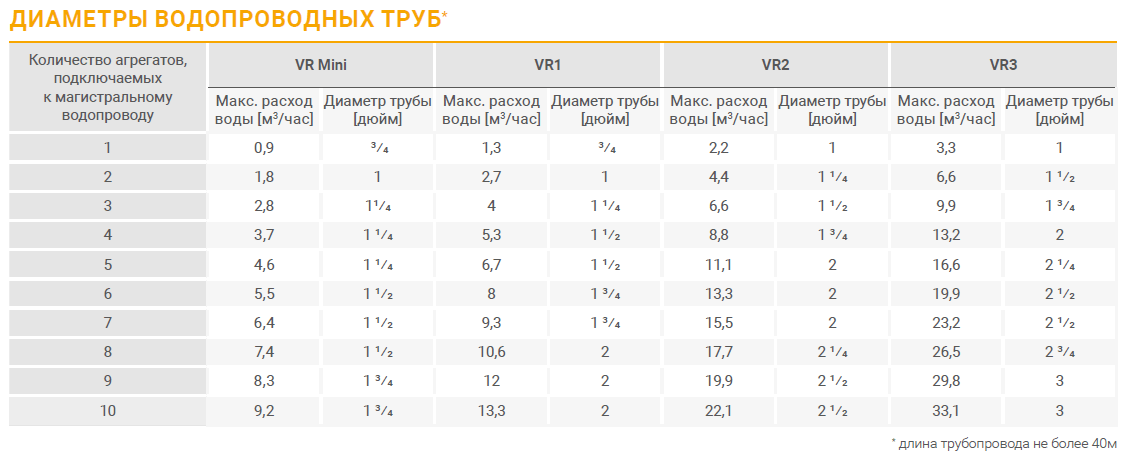

Таблица диаметров труб для водоснабжения.
Необходимый диаметр трубных элементов прямо пропорционален их общей длине. Диаметр труб для водопровода в квартире не превышает 20 мм.
Такое же сечение используется и в загородном частном доме при небольшой, до 10 м, длине. При протяженности водопровода в здании, достигающей 30 м, нужно брать трубу в поперечине 25 мм, если длина больше, то следует выбрать 32 мм.
Количество соединений, поворотов и точек водоразбора тоже влияет на рекомендуемый диаметр в сторону увеличения. Если неправильно подобрать производительность трубопроводов при достаточном количестве точек потребления, это может привести к тому, например, что открытие крана в одном помещении приведет к уменьшению напора и пропаданию воды в другом.
В частном доме число точек разбора воды бывает больше, чем в городской квартире. Одновременное использование большинства из них может даже привести к неработоспособности бытовой техники, стиральной или посудомоечной машины.
При проектировании и монтаже системы лучше использовать трубы с запасом по сечению, особенно в частном доме при отсутствии центрального водоснабжения. Водяные стояки имеют диаметр больший, чем отводы, идущие от стояка к точкам потребления.
Почему диаметр труб определяет пропускную способность водопровода
Для правильного расчета водопровода необходимо учитывать пропускную способность труб. Она должна соответствовать количеству точек потребления, тому, какое количество воды расходует то или иное сантехническое устройство. Водопроводный кран расходует не более 5 л воды в минуту.

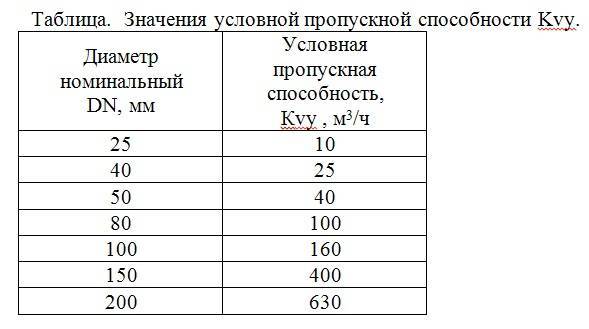

Таблица определяет пропускную способность труб.
При расчете диаметра трубопроводов нужно учитывать:
- общую длину;
- количество ответвлений;
- число стыков и поворотов;
- водяной напор, создаваемый насосом скважины
Для частного загородного дома нет смысла делать точные расчеты, с применением сложных формул и компьютерных программ. Достаточно такого расчета.
Водопроводный кран расходует не более 5 л воды в минуту.
Через трубу в 25 мм может проходить до 30 л/мин, при диаметре 32 мм пропускная способность возрастает до 50 л/мин. На 10 точек разбора воды достаточно входной трубы в 1 дюйм. Для большей точности можно обратиться к таблицам Шевелевых. Еще одно общее правило: больше диаметр — ниже напор.
Медь
Превосходными получаются водопроводные трубы для горячего водоснабжения из меди. Хотя не все могут себе это позволить.
Соединение труб и фитингов осуществляется вальцеванием, прессованием и иными способами. Но наиболее практичными для домашнего водопровода являются капиллярная пайка и резьбовые соединения.
Трубы гнутся под требуемым углом. Для этого их подогревают паяльной лампой.
Не каждый владелец квартиры или дома умеет паять медь. Причем для этого необходимо иметь специальное оборудование. Поэтому приходится приглашать специалистов.
Если вы решили соединить элементы при помощи гаек, то это будет вам по силам. Но при таком методе увеличивается масса используемой меди, что бьет по семейному бюджету. Одна гайка может стоить от 50 руб.
Фитинги для соединения пайкой продаются от 100 руб. за шт., резьбовые фитинги – от 200 руб. за шт., трубы – от 250 руб./м.
Медные трубы служат более 50 лет. Они не окисляются, если обработаны фосфором. В ином случае образуется окисная пленка, но она же защищает трубы от дальнейших химических реакций.
Медный водопровод рассчитан на температуру до +250 °C и давление свыше 200 атм в зависимости от толщины стенки трубы.
Внешний вид изыскан и способен напомнить времена самоваров. Медь начала использоваться для водопровода в XIX веке. Какие трубы нужны для водопровода? Те, которые удовлетворят ваш вкус.
Таблица размеров медных труб для водопровода.
Особенности разводки коттеджа
Чем, фактически, система водоснабжения в частном доме несложнее, нежели в многоквартирном строении (очевидно, кроме общего числа сантехнических устройств)?
Принципиальных отличия два:
На тёплой воде, в большинстве случаев, нет необходимости снабжать постоянную циркуляцию через стояки и полотенцесушители.
При наличии циркуляционных врезок расчет водопроводной сети тёплой воды заметно усложняется: трубам необходимо пропустить через себя не только разбираемую жильцами воду, но и непрерывно оборачивающиеся веса воды.
В нашем же случае расстояние от сантехприборов до бойлера, колонки либо врезки в автостраду достаточно мало, дабы не уделять внимания скорости подачи ГВС к крану.
Характеристика труб из различных материалов
Все виды водопроводных труб одинаков классифицируются по нескольким характеристикам, в том числе по диаметру:
- малые (диаметр 5-102 мм);
- средние (сечением 102-426 мм);
- большие (диаметр выше 426 мм).
Диаметр напрямую влияет на пропускную способность трубы. На это же влияют свойства её внутренних стенок и численность изгибов в сети.
Различаются трубы по следующим параметрам:
- материал изготовления (сталь, медь, нержавейка и полипропилен);
- вид поперечного сечения (круглые, прямоугольные и квадратные);
- размеры;
- способ соединения;
- класс изоляции.
Стальные трубы
Трубы для водопровода из стали обладают повышенной прочностью, при этом быстро ржавеют и теряют свои высокие качества. Поэтому у них небольшой срок эксплуатации – около 20 лет. Металлические выдерживают большое рабочее давление и не боятся высоких температур, поэтому их используют в паровом отоплении при температуре теплоносителя до 100С. Кроме того, внутренний диаметр изделий со временем уменьшается из-за отложения на стенках различных примесей, продуктов коррозии и т.д. Это уменьшает их пропускную способность и понижает качество жидкости. Также нужно отметить большой вес металлических труб, поэтому их труднее монтировать и транспортировать.
Стальные трубы бывают двух типов:
- бесшовные;
- сварные (прямошовные и спиралешовные).
При монтаже их соединяют с помощью резьбы, газовой и электрической сварки. Для разводки в водопроводе используют сгоны, тройники и муфты.
Медные трубы
Трубы для водоснабжения из меди отличаются высокой коррозийной стойкостью, большим коэффициентом теплопроводности (при температуре 20–100 С – 394 Вт/(м*К) больше только у серебра), низкой шероховатостью внутренних стенок. Поэтому у них хорошая пропускная способность, что позволяет использовать секции небольшого диаметра в водоснабжении. Благодаря хорошей теплопроводности помещение прогревается быстро и равномерно. Медные изделия отличаются большим сроком службы – больше 50 лет. Нужно отметить и дезинфицирующие возможности меди, поэтому подаваемая по медным изделиям вода не содержит опасных микроорганизмов. Устанавливается трубопровод из меди легко и быстро, но его недостаток – это большая цена.
Пластиковые трубы
Если у вас небольшие финансовые возможности, и вы затрудняетесь, какие трубы выбрать, то более подходящим вариантом будет полипропиленовый трубопровод. Пластик стоит меньше, при этом по некоторым характеристикам он лучше: рабочая температура изделий +95С и давление до 20 атмосфер. Стоит добавить тот факт, что они долговечные – срок службы более 50 лет.
Недостаток пластиковых изделий – они не пластичны, поэтому устанавливать водопровода под углом можно только с помощью фитингов. Стыкуют данные трубы для водоснабжения с помощью паяльного оборудования. Перед покупкой требуется досконально разобраться с тем, какие пластиковые трубы подходят для вашего водопровода.
Металлопластиковые трубы
Какие изделия сегодня наиболее популярны? Металлопластиковые изделия пользуются большим спросом. Это связано с их приемлемой стоимости и хорошими эксплуатационными свойствами. В частности, популярны они у домовладельцев, желающих выполнить монтаж самостоятельно. Срок службы – 25-30 лет. Устанавливаются – просто и быстро, для этого не нужно дорогое оборудование. Однако через несколько сезонов соединения могут закапать из-за деформации внешнего пластикового слоя и внутреннего металлического — от больших перепадов температур.
О материале
Если говорить о выборе материала, у вас есть три варианта организации инженерной сети:
- Из металла. Сталь, чугун, сплавы, реже медь (по причине высокой стоимости).
- Из полимеров. Предлагается полиэтилен (в том числе сшитый), поливинилхлорид, полипропилен. Популярен металлопластик, многослойная конструкция с алюминиевой и клеевыми прослойками.
- Комбинация изделий из пластика и металла.
Материал изготовления – один из критериев, влияющих на выбор диаметра трубы для водопровода в частном доме. Так, металлические магистрали обоснованно считаются наиболее прочными, но металл стенок с внутренней стороны со временем начинает покрываться известковым налетом. Внутреннее сечение сужается, а, значит, уменьшается проходимость и образуется давление, на которое система не была рассчитана изначально.
Сегодня нарастает тенденция обустройства частных водопроводов из прочных и легких полимерных материалов. У изделий гладкая внутренняя поверхность, образование ржавчины и зарастание известковым налетом им не грозит. Однако, в отличие от металлических аналогов, для них важен температурный режим эксплуатации.
Если металлические изделия подойдут для воды любой температуры, то пластик надо подбирать внимательно. Одни полимеры подходят только для холодного водоснабжения, другие способны недолго выдерживать горячую воду. Для систем горячего водоснабжения выбирают армированные (металлопластиковые) трубы.
Как выполнить гидравлический расчет водопровода
Выяснить пропускную способность трубопровода очень важно. Этот показатель демонстрирует метрическую характеристику — с ее помощью высчитывается количество предельного объема жидкости, которое может пройти через сечение трубы за определенную единицу времени. С появлением металлопластиковых и полимерных водопроводных труб расчет пропускной способности трубы стал выполняться несколько иначе — ведь они не покрываются известковым налетом и другими многослойными отложениями, не корродируют, то есть не изменяют внутренний диаметр в процессе эксплуатации, и не приводят к потерям транспортируемой среды
Если же говорить о стальных трубах, то они долговечны, но с течением времени их пропускная способность сокращается
С появлением металлопластиковых и полимерных водопроводных труб расчет пропускной способности трубы стал выполняться несколько иначе — ведь они не покрываются известковым налетом и другими многослойными отложениями, не корродируют, то есть не изменяют внутренний диаметр в процессе эксплуатации, и не приводят к потерям транспортируемой среды. Если же говорить о стальных трубах, то они долговечны, но с течением времени их пропускная способность сокращается.
Определение пропускной способности позволяет рассчитать объем транспортируемой жидкости, выбрать способ подключения сантехнического оборудования, подобрать водопроводные трубы соответствующего диаметра. Если этого не сделать, то инженерная сеть будет сбоить при работе — возможен даже такой вариант, что вы откроете кран в ванной комнате, а в кухне при этом вода пропадет.
Что включает в себя понятие гидравлического расчета? Здесь подразумевается:
- выбор материалов для труб;
- определение длины трубопровода;
- расчет числа точек водопотребления и количества сантехнического оборудования;
- определение пропускной способности труб.
Существует три методики расчета пропускной способности трубы в зависимости от диаметра и других параметров:
- Использование формул. Для них применяются усредненные показатели, в том числе и коэффициент шероховатости, зависящий от конкретного вида труб. Например, для новых металлических труб этот коэффициент составит 0,2. Также для расчета пропускной способности пригодятся следующие параметры — материал и диаметр водопроводной трубы, уклон, под которым проложен ненапорный трубопровод, или давление подачи транспортируемой среды.
- Использование табличных сведений. В них собраны показатели для каждого конкретного материала. Например, в таблице Шевелева есть сведения о пластиковых, стальных, асбестоцементных и стеклянных трубах.
- С применением программ по оптимизации водопровода. Это самый современный и удобный метод, поскольку в программах задано множество параметров, необходимых при расчете. Работает она по следующему принципу: вам нужно ввести все запрашиваемые сведения и дождаться получения результата. При массовом подключении точек водозабора именно программа будет оптимальным способом расчета для цельной водопроводной сети. Среди сведений, которые использует программа — внутренний диаметр трубы, длина всего участка, коэффициент шероховатости для выбранного материала трубопровода, коэффициент местного сопротивления в фитингах (тройниках, отводах и так далее), величина уменьшения диаметра при эксплуатации.
Для расчета лучше использовать табличные сведения или программы. В результате вы сможете правильно рассчитать необходимый диаметр трубопровода и оснастить систему всеми нужными аксессуарами, в том числе и компенсаторами. Знание того, как подобрать диаметр трубы для водопровода, обеспечит вам хороший напор при подаче воды, а также отсутствие изменений в напоре при использовании нескольких водоразборных точек.
Источник
Водопроводные трубы – размеры, влияние материалов
До подбора диаметра важно правильно выбрать материал труб. Они производятся из следующего сырья:
- Пластик, ПВХ, металлопластик, полиэтилен. В фаворе полимерное сырье давно – оно отличается прочностью, инертностью к механическим повреждениям, ремонтопригодностью, неприятием коррозии и ценой. Собрать водопроводную сеть самостоятельно из полипропиленовых труб – куда легче, чем стальную.
- Металл – сталь, чугун, медь, сплавы. Устойчив к низким температурам (касается подземной прокладки или воздушной), приемлет высокое давление. Минусов больше – коррозия, требование навыков сварки и прочее. Срок эксплуатации металлических труб – чугуна и стали – небольшой. У меди – высока цена.
Для домашней сети чаще используют комбинированные системы, сообразно условиям.
Как диаметр трубы влияет на пропускную способность
Диаметр трубы для водопровода в частном доме или многоквартирном определяет пропускную способность системы. Например, трубопроводная сеть диаметром 25 мм в состоянии пропустить 30 литров в минуту, а труба 32 мм — 50 литров
Однако стоит принимать во внимание и пропускную способность смесителя, которая не превышает 5 л/мин
Труба водопроводная стальная размеры ГОСТ
На расчет диаметра трубы для водоснабжения оказывает влияние и количество точек потребления воды — чем их больше, тем диаметр трубопровода должен быть больше. Кроме того, на то как выбрать диаметр трубы для водопровода влияют еще и такие факторы как:
- температура транспортируемой среды (трубы для горячей воды должны быть толстостенные);
- количество поворотов и стыков в системе;
- рабочее давление (напор воды).
Если ожидается стыковка стальных и полимерных водопроводных труб, то пригодятся стандартные переходники-фитинги — их выбирают так, чтобы диаметр элементов соответствовал обоим типоразмерам. Здесь могут возникнуть сложности, если ожидается работа с алюминиевыми и медными изделиями, поскольку они выпускаются по метрическим стандартам. Так что следует тщательно проверять метрические размеры наружного и внутреннего диаметров и соотносить их с дюймовыми.
Наглядно демонстрирует, как соотносится диаметр водопроводных труб таблица на фото ниже.
Как выбрать диаметр в зависимости от длины водопровода
Габариты трубопроводов характеризуются следующими параметрами:
- внутренний диаметр: подбирается одинаковым и для фитингов, и для труб;
- диаметр условного прохода — номинальный параметр в мм, необходимый монтажникам;
- номинальный диаметр;
- наружный диаметр;
- толщина стенки;
- длина самих труб.
В независимости от материала, и для стальных и для полипропиленовых труб для водоснабжения диаметр следует подбирать корректно, иначе в системе возникнет турбулизация потока, и вы столкнетесь с постоянными шумами в системе.
Размеры водопроводных труб из полипропилена
Чтобы определить, какого диаметра трубы использовать для водопровода в зависимости от длины создаваемой сети, нужно учитывать среднюю скорость потока (в стандартном водопроводе она равна 0,02 км/с). Также существуют и стандартные рекомендации:
- Системы длиной менее 10 метров создаются из труб диаметром 20 мм.
- Для сетей длиной менее 30 м, диаметр трубопровода должен составлять 25 мм.
- Когда длина системы превышает 30 метров, лучше использовать трубы диаметром 32 мм.
Что же касается стандартной длины самих труб, то она может составлять от 4 до 15 м. Чтобы трубопровод отличался высоким качеством и надежностью, все его элементы, включая фитинги, должны характеризоваться высокими эксплуатационными показателями.
Какой диаметр задают для измерений
Так как каждая трубная оболочка имеет наружный и внутренний диаметр, при их задании может возникнуть путаница. Любому пользователю, вплотную занимающемуся прокладкой водопровода, следует знать, что трубы из металлов и пластиков измеряют по-разному.
Диаметр металлических труб задается их внутренним проходным каналом, его называют номинальным или условным. Связано это с тем, он привязан к ближайшему значению из стандартизированного ряда и не соответствуют реальной величине. Пример стандартного числового ряда условных диаметров стальных труб: 10, 15, 20, 25, 32, 40, 50, 65 мм.
Иногда диаметры стальных трубопроводов указывают в дюймах с дробными долями, соотнося их с размерами миллиметрах: 1/2 — 15 мм, 3/4 — 20 мм, 1 — 25 мм, 1 1/4 — 32 мм, 1 1/2 — 40 мм.
Размеры всех полимерных труб задают их наружным диаметром в миллиметрах. Они должны соответствовать стандартному числовому ряду, его фрагмент: 20, 25, 32, 40, 50, 63, 75, 90, 110 мм.
Этот показатель точно соответствует размерам в миллиметрах и не задается в дюймах.
В маркировке полипропиленовых труб всегда указывается толщина стенки, благодаря чему несложно вычислить диаметр проходного канала
Это может быть важно при проведении гидравлических расчетов
Иногда на них ставят символ SDR, равный результату от деления наружного диаметра на толщину стенки. Чем ниже SDR, тем более толстостенной считается пластиковая труба.
Трубы PN10 для холодной воды, рабочая температура 20 ºС давление 10 атм., отрезки 4 м | |||
| Размер мм | Наружный диаметр мм | Толщина стенки мм | Водоемкость л/м |
| 20 х 1,9 | 20 | 1,9 | 0,206 |
| 25 х 2,3 | 25 | 2,3 | 0,327 |
| 32 х 3,0 | 32 | 3,0 | 0,531 |
| 40 х 3,7 | 40 | 3,7 | 0,834 |
| 50 х 4,6 | 50 | 4,6 | 1,307 |
| 63 х 5,8 | 63 | 5,8 | 2,075 |
| 75 х 6,9 | 75 | 6,9 | 2,941 |
| 90 х 8,2 | 90 | 8,2 | 4,254 |
| 110 х 10,0 | 110 | 10,0 | 6,362 |
Таблица 1. Размеры полипропиленовых труб для холодной воды
Трубы PN16 для горячей воды, рабочая температура 60°С, давление 10 атм., отрезки 4 м | |||
| Размер мм | Наружный диаметр мм | Толщина стенки мм | Водоемкость л/м |
| 20 х 2,8 | 20 | 2,8 | 0,206 |
| 25 х 3,5 | 25 | 3,5 | 0,327 |
| 32 х 4,5 | 32 | 4,4 | 0,531 |
| 40 х 5,6 | 40 | 5,5 | 0,834 |
| 50 х 6,9 | 50 | 6,9 | 1,307 |
| 63 х 8,7 | 63 | 8,6 | 2,075 |
| 75 х 10,24 | 75 | 10,3 | 2,941 |
| 90 х 12,5 | 90 | 12,3 | 4,254 |
| 110 х 15,2 | 110 | 15,1 | 6,362 |
Таблица 2. Размеры полипропиленовых труб для горячей воды
Как рассчитать сечение труб водоснабжения
Чтобы определить, какой диаметр трубы лучше использовать для водопровода частного дома, нужно рассчитать приблизительную длину создаваемой сети трубопровода. Если нужно разводить трубы стандартной централизованной водопроводной системы, принимают среднюю скорость водного потока равной 20 м/c. Для этой скорости существуют следующие рекомендации по подбору диаметра прокатного элемента:
- Длина сети меньше 10 мтров, нужный диаметр трубы – 20 мм.
- Для труб общей длиной 10-30 метров сечение водопровода принимают равным 25 мм.
- При сети длиной больше 30 метров рекомендуется использовать трубы диаметром 32 мм.
При этом длина одной трубы варьируется от 4 до 15 метров. Элементы трубопровода должны быть качественными и надежными, чтобы обеспечить длительную работу системы водоснабжения без сбоев.
Пропускная способность – параметр, показывающий соотношение предельного объема жидкости, проходящего через сечение трубы за единицу времени. Существует три способа его расчета:
- По техническим формулам. Применяются усредненные показатели. Формулы достаточно сложные и требуют точности подстановки всех данных. Поэтому практически не применяются.
- По таблицам. Достаточно простой и точный вариант решения гидравлической задачи. Содержат зависимости между различными параметрами. В частности, зависимость пропускной способности магистрали от внутреннего диаметра.
- С помощью специального программного обеспечения. По исходным данным программа автоматически выполняет расчет с учетом всего подключаемого оборудования. Подставив предполагаемый внутренний диаметр, сопротивление в элементах, показатель шероховатости, общую длину трубопровода, результат выводится практически мгновенно.
Простой расчет диаметра труб
Обычно на практике не приходится пользоваться такими сложными расчетами, а исходят из следующих исходных данных, не раз проверенных на практике:
При длине водопротока не более 30 метров, используются трубы диаметром 16 мм. Чаще всего, их используют при внутреннем монтаже;
При длине водопротока более 30 метров, применяются трубы диаметром Ø 20, 25 или диаметром Ø32 мм. С таким диаметром, они, как правило, используются для наружной магистрали;
В любом случае, при подборе и монтаже водопровода, главным критерием будет являться напор воды в кране
При этом важное условие при эксплуатации водозаборных приборов, – чтобы не было посторонних шумов в водопроводе, а это, в свою очередь, зависит от размеров труб для водопровода
Источник https://strojdvor.ru/vodosnabzhenie/kakuu-trubu-ispolzovat-dla-vodoprovoda-v-castnom-dome/
Источник
Источник
Оптимальные трубы из полипропилена
Трубы из полипропилена
Именно этот материал многие специалисты считают оптимальным для трубопровода в квартирах.
Что касается производителей, то в данном случае многие отдают предпочтение Германии.
Турецкие и Чешские модели могут стать оптимальным выбором для тех, кто хочет сэкономить, не потеряв в качестве.
На маркировках труб обычно указывают рабочее давление, при котором изделие работает без проблем.
Если требуется подобрать конструкцию для транспортировки горячей воды – без армирования не обойтись.
У таких труб коэффициент теплового расширения будет небольшим. А прочность на разрыв, наоборот, высокая.
Важно учитывать и особенности монтажа, когда выбирается тот или иной вид труб. Пластиковые изделия хороши тем, что для них в продаже имеется широкий набор фитингов, других аксессуаров. Используются резьбовые соединения, которые не требуют дополнительных усилий
Даже женщины легко справятся с работой по замене какого-либо элемента в случае необходимости
Используются резьбовые соединения, которые не требуют дополнительных усилий. Даже женщины легко справятся с работой по замене какого-либо элемента в случае необходимости.
Идеального варианта практически не существует. У каждой разновидности свои особенности практического применения. Это касается и гофрированных моделей, выполненных из разных материалов.
Для правильного выбора необходимо учесть, какими техническими параметрами обладает сама система. Не стоит забывать о требованиях, перечисленных в нормах строительства.
Только в этом случае есть шанс того, что количество аварийных ситуаций снизится. И будет поддерживаться нормальный уровень в давлении. Вода будет поступать к потребителям в необходимом количестве.
Главное – чтобы всё соответствовало индивидуальным требованиям и условиям эксплуатации. Некоторые ещё и стараются добиться оптимального сочетания между ценой и качеством.
Водопровод
Типовые решения
Для подачи воды от скважины к дому используют трубы из ПНД – полиэтилена низкого давления, металлопластика, полипропилена и меди.
Трубы из ПНД – полиэтилена низкого давления
Материал отличается простотой сборки, не требуется никаких инструментов. Используют только специальные недорогие фитинги, которые затягиваются вручную, обеспечивая герметичность соединений.
Трубы из ПНД не лопнут, даже если в них замерзнет вода. Подходят только для холодной воды, поэтому оптимальны для введения воды в дом.
Трубы из полиэтилена низкого давления.
Из ПНД можно и полностью изготовить систему водоснабжения. Такое решение подходит в случае создания только системы ХВС, холодного водоснабжения помещений.
Для получения горячей воды в этом случае используются электрические водонагреватели.
Такая схема водоснабжения применяется в домах для сезонного проживания или в нежилых постройках, таких как баня, летняя кухня и т.п. Внутри дома используют другие виды материалов.
Трубы из металлопластика
Один из самых популярных – металлопластик. Сочетает в себе легкость пластиковых труб и прочность металла, не ржавеет, внешняя поверхность не проводит электричество, внутренняя – не дает образовываться осадку.Цена таких труб меньше, чем медных или из нержавеющей стали.
Гибкость этого материала делает его монтаж несложным, можно обеспечить минимально возможное количество стыков и соединений, для него достаточно пресс-фитингов и обыкновенного разводного ключа. Пригодны для использования в системах горячего водоснабжения
К недостаткам металлопластика можно отнести необходимость периодической подтяжки резьбовых соединений. Эстетически металлопластик также не выдерживает конкуренции с трубами из меди или нержавеющей стали. Такие трубы дополнительно закрываются декоративными панелями.
Трубы из полипропилена
Полипропиленовые трубы.
Еще одним типовым решением может быть использование труб из полипропилена. Долговечность этого материала достигает 50 лет. Выпускаются армированными и неармированными.
С армированием подходят для горячего водоснабжения, без армирования – только для холодного. Требуется внимательность при закупке и монтаже.
Монтаж относительно несложен, особенно по сравнению с медью или нержавейкой, однако требует специального оборудования и высокой квалификации работника.
Самостоятельная починка их невозможна. Полипропиленовые трубы жесткие, поэтому по количеству поворотов и стыков система из полипропилена аналогична водопроводу из металлических конструкций.
К недостаткам можно отнести склонность к температурным расширениям, что требует использования утеплителя или компенсаторов. Сложно рекомендовать к использованию в летних домах.
Медные трубы
Трубы медные для водопровода.
У водопровода из меди отличный внешний вид, он не нуждается в каких-либо декоративных панелях, сам является украшением комнат.
Меди не страшны перепады температуры, она служит 70 лет и более, не ржавеет и практически не зарастает. Такой водопровод имеет и противомикробный эффект, делает воду безопаснее и вкуснее.
Недостаток у такого водопровода один – высокая цена как материала, так и монтажа. Требуется пайка соединений, что качественно может сделать только специалист высокой квалификации.
Критерии выбора диаметра трубы для водопровода в частном доме
При выборе диаметра учитывают напор в трубе, назначение данного отрезка магистрали, материал изделий
Сечение трубы – критерий расчета пропускной способности трубопроводной системы. Например, водопровод диаметром 32 мм способен пропустить 50 литров в минуту, а сечением 25 мм — лишь 30 литров. Стоит также учитывать тот факт, что смеситель не может обеспечить пропускную способность более 5 л/мин.
Рекомендуется выбирать подходящий размер поперечного сечения трубного проката, используя следующие критерии:
- общая длина водопроводной сети;
- количество точек потребления воды;
- температура перемещаемой жидкости;
- число поворотов и стыков;
- наличие/отсутствие перепадов давления в трубах;
- планируемый объем водопотребления;
- материал изготовления элементов водопровода;
- тип водопровода: централизованный или местный.
Первые два критерия оказывают прямо пропорциональное влияние на величину диаметра. При увеличении общей длины трубопровода и числа точек потребления воды сечение трубопровода также следует принять большим. К основным точкам водопотребления относятся нагревательный бак, унитаз, раковина, мойка, душ или душевая кабина, ванная, стиральная и/или посудомоечная машина и пр.
Третий пункт обращает внимание на то, что полимерные конструкции для подачи/отведения холодной и горячей воды отличаются толщиной стенки. Передача горячей жидкости производится в толстостенных трубах
Металлические конструкции можно использовать одинаковыми по толщине.
При создании системы с частыми стыками и поворотами, а также при неравномерном напоре воды из-за многоэтажности и непрямого движения воды, необходимо использовать трубы увеличенного внутреннего размера. Также следует выбрать элементы большего сечения, если в доме проживает или гостит большое количество людей.
Выбранный материал определяет будущую стоимость всей системы и степень сложности ее сборки. Встречающиеся в технической литературе методы расчета пропускной способности труб обычно подходят только для металлических изделий (обычно, стальных). Их особенность в том, что во время эксплуатации постепенно меняется внутренний диаметр. Это происходит из-за накапливающегося на стенках известкового налета и других отложений в один или несколько слоев. Трубы из полимерных материалов (пластик, полиэтилен, металлопластик, ПВХ) хорошо справляются с такой проблемой. Однако могут расширяться под воздействием горячих температур. Это приводит к падению напора, шумам и сбоям. Элементы из меди служат дольше стальных и полимерных, но имеют гораздо большую стоимость.
Материалы
Какие трубы используют для водоснабжения частного дома на разных участках водопровода:
Ввод ХВС от водомерного колодца или скважины прокладывается напорной полиэтиленовой трубой. Ее эластичность, сохраняющаяся при низких температурах, придется здесь очень кстати: даже если ввод перемерзнет, он не порвется, а лишь незначительно изменит свое сечение. Стоит ледяной пробке растаять — и ввод вернется к прежнему размеру;
Полиэтиленовый ввод водоснабжения в водомерном колодце
Тройниковую разводку ХВС по дому разумнее выполнить неармированной полипропиленовой трубой — предельно дешевой (от 20 рублей за погонный метр) и исключительно долговечной (не менее 50 лет службы при рабочей температуре +20°С);
Разводка труб водоснабжения в деревянном доме выполнена полипропиленом
На горячей воде прокладка труб водоснабжения в частном доме от бойлера или колонки к точкам водоразбора чаще всего выполняется тем же полипропиленом, но уже с армированием минеральным волокном или алюминием. Армирующий слой уменьшает удлинение трубы при нагреве в 2-5 раз, тем самым сильно упрощая ее монтаж на длинных прямых участках;
Удлинение при нагреве материалов, применяющихся при монтаже систем водоснабжения
На фото — полипропилен с армированием алюминиевой фольгой (сверху) и минеральным волокном (снизу)
Коллекторная разводка в стяжках и штробах выполняется трубами из модифицированного полиэтилена — PEX и PERT.
Трубы из сшитого полиэтилена в защитных гофрах
Краткий вывод
Итак, видно, что выбор необходимого размера зависит от многих параметров, от потока воды, от потребляемого ее количества, от некоторых свойств самих изделий. Расчет оптимального значения, в своем полном содержании, связывает все эти параметры воедино, то есть он должен учитывать все их. Однако для домашнего водопровода приведенного выше варианта вполне достаточно.
Поскольку потери давления во много обусловлены наличием в системе разных углов, тройников и подобных элементов. Чтобы учесть и этот фактор, как показывает практика, необходимо просто добавить к конечному числу еще 10% процентов. Надо сказать и то, что на все остальные факторы, которые не учитывались при производстве расчетов, так же следует добавлять те же 10%.
