Диаметр дымохода: устройство, материалы, параметры, подключение и расчет

Установка трубы для дымохода из нержавейки

В данном пункте вы найдёте рекомендации на тему, как правильно собрать трубу дымохода из нержавейки. Стоит сказать, что работа по монтажу дымоходной стальной трубы начинается после:

составления проекта прокладки дымохода;
получения специального согласия органов контроля;
приобретения нужных деталей.

При установке стальных дымоходных труб их стыки лучше дополнительно укреплять герметиком, выдерживающим нагрев до 1000 °C.

Это позволит не беспокоиться об ухудшении тяги и проникновении вредных продуктов горения в помещение из канала из стали. Дымоходные трубы оснащены особыми участками сопряжения, из-за этого их соединение – не очень сложная задача.

В случае самостоятельного монтажа в самом помещении, внимание стоит обратить на проход дымоходных стальных труб через перекрытия. Есть компании, выпускающие элементы конкретно для этих целей, однако при желании можно их сделать вручную

Кронштейн для крепления дымохода

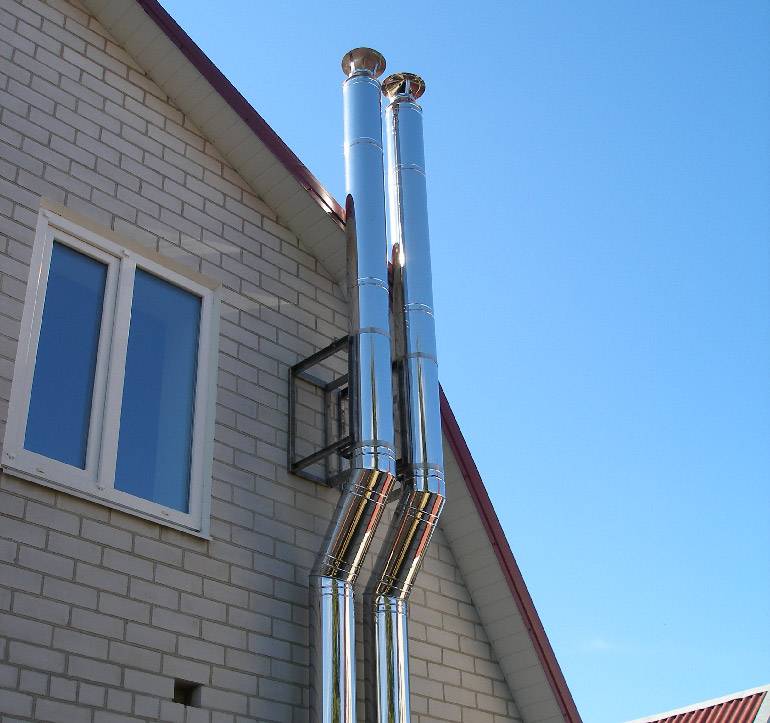

На стене извне стальные трубы крепятся при помощи кронштейнов, находящихся на расстоянии минимум двух метров друг от друга. В обязательном порядке опора должна быть в месте прокладки канала через стену и креплении ревизионного люка.

Чтобы обеспечить лучшую тягу, высота дымоходной стальной трубы должна быть больше пяти метров. Участки, расположенные горизонтально, должны быть максимум один метр. При самостоятельном монтаже на открытом пространстве либо в помещении без отопления трубы из стали требуется изолировать. Если дымоходные трубы проходят через дом с наличием возгораемых материалов, в обязательном порядке нужен монтаж искротушителя.

В случае самостоятельной установки конструкции нужно помнить про прохождения через стены, дом, перекрытия. При отсутствии изоляции и выполнении каналов из нержавеющей стали, трубы должны находиться на расстоянии как минимум один метр от перекрытия.

Не стоит производить соединение труб в толще стен.

Промежуток между потолком, полом и стенами должно быть как минимум 70 сантиметров. В случае прохода стальной дымовыводящей трубы через холодную кровлю, расстояние между ней и перекрытием должен составлять минимум 13 сантиметров.

Общее количество дымоходных поворотов – максимум три. Труба нержавейка для дымохода должна иметь диаметр меньше выходного патрубка прибора отопления.

Также о важных моментах установки дымохода из нержавейки:

Гофрированная труба из нержавеющей стали для дымохода может использоваться для его монтажа изнутри и снаружи, для перехода от выходного патрубка к главному каналу, для ремонта дымохода из кирпича с изгибами.
Если выполняется установка горизонтального или наклонного участка от прибора отопления или камина, то труба надевается на предыдущую от устройства. Тем самым происходит беспрепятственное движение продуктов горения по дымоходу. При монтаже вертикальной части дымоходной трубы следующий трубный отрезок помещается в тот, что стоит ниже.
В случае наклона кровли с горизонтом, отверстие под стальные трубы должно быть формы эллипсиса или прямоугольника. При установке нужно следить за тем, чтобы дымовыводящая труба пролегала примерно посредине между балками потолка и стропилами. Стоит не забывать и про рекомендации по высоте над кровлей дымоходного среза.

Применение канала из нержавейки говорит об обязательном наличии гидроизоляции сверху. Это необходимо для того, чтобы влага или осадки из атмосферы не попали на чердак.

https://youtube.com/watch?v=fVU8QIgaBc4

Нержавеющие трубы для дымохода являются хорошим вариантом для монтажа дымовыводящей системы. Установка сама по себе не представляет сложности при чётком выполнении всех указаний.

Как рассчитать диаметр

Труба в бане не является объектом сложных расчётов, её можно подобрать по готовым диаграммам, главное знать мощность установленной печи.

Существуют стандарты, которым нужно придерживаться, от мощности изделия зависят параметры. Прямоугольные, квадратные дымоходы рассчитываются в пропорциях: 140х140 мм используется до 3,5 кВт, соответственно 140х200 мм 3,5-5,2 кВт, 140х270 мм 5,2-7,2 кВт.

Если дымовая труба круглая, то она не должна быть меньше места выхода с отверстия печи, больше допустимо, меньше нет.

Рассчитать параметр, несложно придерживаясь определенных правил, которые помогут вам.

Площадь трубы должна быть не меньше 8 см² с расчетом на каждый кВт мощности. Вычисления можно производить самостоятельно, в этом поможет «светлая голова» и формула площади круга.

Как грамотно рассчитать дымоход для печей, советы мастеров

В современных коттеджах часто бывает камин. Темными зимними вечерами приятно посидеть у камина и выпить чашечку вкусного кофе. Важная составляющая камина — дымоход.

Дымоход необходим для выброса продуктов сгорания наружу и создания тяги. Все трубы изготовлены из специальных жаропрочных материалов и собраны по специально установленным правилам, обеспечивающим бесперебойную и безопасную работу всей топочной системы. При установке трубы высота дымохода и другие особые моменты, которые мы учтем в статья учтена.

Виды дымоотводов

При выборе печной системы следует учитывать материал, из которого построен дом — дерево или кирпич. Деревянная вилла горит быстрее и менее надежна с точки зрения пожарной безопасности, чем кирпичный

При установке трубы очень важно правильно произвести расчет, чтобы продукты горения выводились из помещения без вреда для здоровья

При установке трубы необходимо правильно установить тягу, обеспечивающую безопасный отвод угарного газа. Оптимальная высота трубы — не менее пяти метров.

При установке отопительных приборов необходимо провести правильный расчет дымохода:

Выберите подходящий материал
Рассчитать высоту дымохода
Рассчитать сечение дымохода

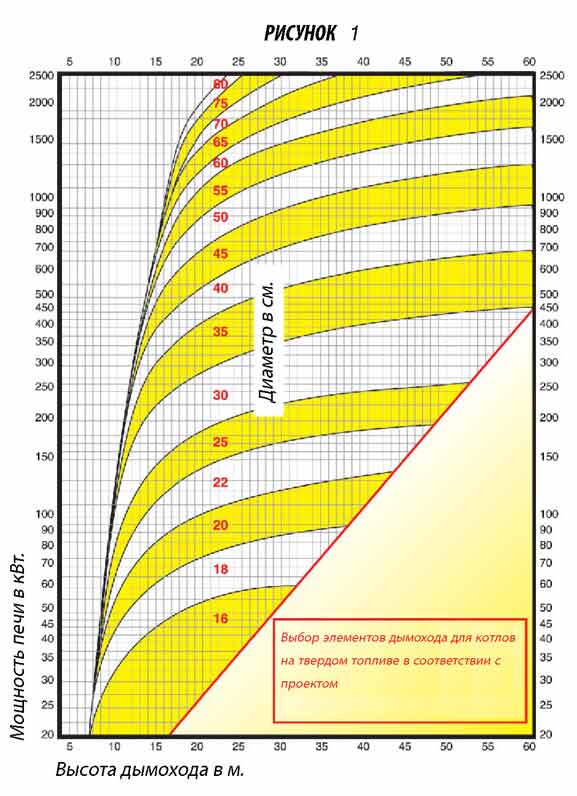

Рассчитать диаметр дымохода

стоит учитывать топливо, которым будет топиться ТЭН. В зависимости от этого нужно правильно подобрать материал для трубы:

Эксплуатационные свойства кирпичного канала не велики. Срок службы не превышает семи лет, и уровень безопасности также не соответствует требованиям. При кладке важен надежный полнотелый кирпич, который затем покрывается слоем шпаклевки для заделки.

Асбестоцементная труба очень экономична, но не экологически чиста. При нагревании выделяет канцерогены. Самый надежный, но и дорогой материал для труб — шамот. Он отвечает всем требованиям пожарной безопасности, надежен и практичен. Жизнь шамота довольно долгая.

Давайте посмотрим на видео видов каминных систем:

Стальной камин — самый прочный из всех благодаря модульной конструкции. Вы всегда можете заменить поврежденный участок трубы на новый. Стальной швеллер изготавливается из пластика, из него можно сделать любое количество колен. Стальная рама вращается и складывается с обеих сторон. Это универсальный материал для каминов и печей любой модификации.

Дымоход из керамического материала устанавливается в больших помещениях. Самым популярным считается камин, совмещенный с двумя ступенями. Похоже на трубу с двумя дымоходами.

Характеристики дымоотводной трубы

Вне зависимости от материала и типа отопительного прибора дымоход должен соответствовать следующим нормам:

Идеальная гладкость внутренних стенок трубки
Круглое сечение
Нержавеющий материал
Беречь от огня
Иметь достаточную высоту (не менее 5 метров)
Достаточная толщина стенки

Прежде чем закупать материалы необходимо провести тщательные расчеты

О том, как рассчитать дымоход для газового котла, рассказывается ниже. Приведены формулы для расчета сечения и мощности нагревателя. Кроме того, вы можете поверхностно ознакомиться с видами материалов, из которых изготовлены дымоходы, и их конструкциями, а также требованиями к вытяжной системе.

Для начала разберемся с материалами труб дымохода газового котла. Кирпич для этих целей давно не использовался. Это связано с тем, что дым, выделяющийся при горении, имеет относительно низкую температуру, около 150 градусов. Исходя из этого, его скорость в системе также будет низкой. Пары успевают остыть до точки росы, и по внутреннему диаметру дымохода газового котла образуется конденсат. Влага крайне разрушительна для кирпича. Если есть возможность применить кирпичную конструкцию для вышеуказанного типа оборудования, только с вставкой внутри. Наиболее распространены сборные конструкции. Это двухконтурные металлические трубы и трехслойные керамические трубы. Поэтому одну из них стоит выбрать в качестве трубы для дымохода газового котла.

Рассчитываем ее высоту

Общая высота

Согласно СП 60.13330.2012, который пришел на смену устаревшему СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» высота дымовых труб, считая от колосниковой решетки до устья, должна составлять не менее 5 м.

Отметим, что под высотой трубы подразумевается перепад высот между выходом из отопительного прибора до верхней кромки трубы (не считая дымника или зонта)

Это важно для дымоходов, имеющих наклонные и горизонтальные участки. Общая длина трубы при этом мало влияет на силу тяги

Плоские кровли

Вышеупомянутый нормативный документ говорит о том, что дымовая труба должна выступать как минимум на 500 мм над поверхностью плоской кровли. Что касается оптимального значения этого параметра, то здесь следует учесть, например, среднюю высоту снежного покрова в регионе строительства. Труба не должна заноситься снегом ни при каких обстоятельствах, а значит, ее высота должна превышать средний уровень снежного покрова как минимум на 500 мм. Это справочная величина, ее можно легко отыскать. Если же плоская крыша относится к классу эксплуатируемых, то зона выброса продуктов сгорания должна располагаться выше человеческого роста.

Если периметр крыши защищен парапетом, то труба должна возвышаться над ним на 1,0 метр. Если на крыше имеется вентиляционная труба, то дымоход должен быть выше нее на 500 мм или более. При этом между ними должно быть как минимум 5 метров.

Скатные кровли

Дымовая труба должна выступать не менее чем на 500 мм над коньком скатной кровли, при условии, что она расположена от него на расстоянии менее 1,5 метров.
Если труба расположена на расстоянии от 1,5 до 3,0 метров до конька, то она не должна быть ниже его.
Если труба расположена на расстоянии более 3,0 метров от конька, то ее край должен быть не ниже линии, проведенной от конька под углом 10° к горизонту.

Рассмотрим на конкретных примерах

Пример №1. Пусть имеется крыша, угол наклона которой составляет 45°. От конька до оси дымохода – ровно 2 м, а значит, верх трубы должен располагаться вровень с коньком или быть чуть выше. По теореме Пифагора квадрат гипотенузы равен сумме квадратов катетов. Гипотенузой в этом случае является участок ската от конька до дымохода.

Искомая высота трубы при этом составит:

2h2 = 22h = √2h ≈ 1,41 м.

Пример №2. Усложним ситуацию. Пусть расстояние от конька до оси дымохода составит 5 м. Значит, при расчете высоты следует учесть линию, проведенную от уровня конька под углом 10° к горизонту. Однако, тут все оказывается намного проще. Есть специальная формула, учитывающая эту поправку.

Высота трубы = высота конька – 0,17 • расстояние от конька до оси дымохода

Коэффициент 0,17 в этой формуле – тангенс угла 10°

Умножаем 5 м на 0,17 и получаем 0,85 м. Значит, наша труба должна быть на 85 см ниже конька. Зная высоту конька, найти численное значение очень легко.

Важно: расстояние от устья трубы до поверхности кровельного покрытия должно быть не менее 500 мм!

Определение размера дымохода для газового котла открытого типа

В отличие от ранее упомянутых агрегатов воздух для горения в такие устройства подается из помещения, в котором они расположены. Для определения перекрестного параметра используются два простых метода:

На установленном котле ориентируются на размер патрубка для отвода продуктов сгорания. Сечение дымохода должно быть таким же или немного больше.
Когда котла еще нет, но известны его характеристики или установлен дымоход на два нагревателя, его сечение определяется умножением мощности на 5,5. Результат получается в см2. Для расчетов берется паспортный параметр, а не тепловой параметр, который может быть на порядок больше.

Чтобы рассчитать диаметр дымохода, используйте формулу площади круга S = πr². Тогда r = √S / π. Подставляя предыдущий результат, получается значение радиуса в см, умножение на 2 и 10 определяет диаметр в мм. Расчетный результат корректируется в соответствии с таблицей выше.

Классификация дымоходов по их материалу

Все дымоходы, которые можно соорудить для газового котла, классифицируются в зависимости от материала, из которого они изготовлены:

кирпичные;
труба из нержавеющего материала (сэндвич);
коаксиальный дымоход;
керамический.

Каждый из них имеет свои сильные и слабые стороны, а также особенности монтажа.

Кирпичный дымоход

Это традиционный дымоход, который представляет собой кирпичную шахту, с помощью которой сажа и газы выходят наружу.

В настоящее время такие шахты сооружаются для печей и каминов, но для газового котла они практически не строятся ввиду очевидных недостатков:

постепенное разрушение кирпича и цемента под действием конденсата, который в больших количествах образуется при горении газа;
неудобство монтажа патрубка котла в шахту – следует пробивать отверстие определенного диаметра, а затем замазывать его большим слоем цемента для обеспечения герметизации;
скопление большого количества сажи из-за неровностей поверхности кирпича и стыков;
сложность очистки – шахта стационарно вмонтирована в дом, ее невозможно разобрать на части, поэтому возможно чистить только с крыши.

Вместе с тем кирпичная шахта не нуждается в теплоизоляции и обеспечивает достаточную пожарную безопасность – глина и цемент устойчивы к действию огня и не поддерживают горение.

Дымоход из сэндвич трубы

Это наиболее распространенная конструкция современного дымохода для газового котла. Ее выбирают чаще остальных, поскольку такое сооружение легко построить и чистить. В трубу может войти патрубок как одного, так и двух котлов. Их расположение можно менять со временем, если будет необходимость.

Труба монтируется либо в кирпичном дымоходе (свободное пространство в шахте усиливается теплоизолирующим слоем), либо выстраивается наружу в виде отдельной конструкции. Строение трубы в большинстве случаев напоминает сэндвич – между двумя металлическими пластинами обязательно располагается теплоизоляция. Сплав изготавливается на основе специальных материалов, которые устойчивы к перепаду температур, действию кислорода и влаги (антикоррозийная обработка).

Коаксиальный дымоход

Это усовершенствованная конструкция, в которой одна труба окружена другой. Зазор между ними предназначен для подачи холодного воздуха непосредственно в котел. Внутренняя труба выводит газы в свободное пространство. Достоинства изделия очевидны:

Несмотря на сложную структуру, оно имеет простую, легкую конструкцию, привлекательную на вид.

К тому же оно позволяет обеспечить пожарную безопасность намного эффективнее – газ, выходящий из котла по трубе, охлаждается благодаря противотоку холодного воздуха, идущего в котел. Наконец, такая конструкция увеличивает тягу и соответственно, КПД установки – благодаря постоянно поступающему потоку свежего воздуха топливо горит лучше, и в единицу времени производится больше тепла.

Коаксильный дымоход, как правило, имеет менее длинную протяженность – вывод отходов производится непосредственно через боковую стенку.

Благодаря этому он практически не заметен на стене дома.

Керамический дымоход

Самый недорогой и вместе с тем несложный в монтаже, устойчивый к пожару – это керамический дымоход. Он представляет собой керамическую трубу, которую устанавливают в кирпичную шахту. Между трубой и шахтой укладывается слой теплоизоляции. Благодаря устойчивости керамики к перепаду температур материал служит десятилетиями.

Несколько полезных советов по выбору конкретного вида дымохода можно увидеть здесь.

Принципы работы дымохода печи и бытовых котлов

Для нормального функционирования отопительных приборов, генерирующих тепло при сжигании топлива, необходим дымоход.

Дымоотводящая конструкция обеспечивает приток кислорода, без которого не горит ни газ, ни твердое или жидкое топливо. Кроме того, через дымоотвод удаляется дым, содержащий продукты горения, что является залогом безопасности отопительной системы – ведь задымление помещений смертельно опасно для человека. Такой газообмен называется тягой.

Котлы внутреннего сгорания оснащаются коаксиальными дымоходами, которые создают тягу принудительно, выводя через одну трубу дым и засасывая через другую свежий воздух. Дровяные печи и большинство бытовых котлов работают на естественной тяге, которая образуется из-за разницы температур и давления в тепловом приборе и у выходного отверстия дымохода.

Принцип работы дымохода прост:

выделяемые при сгорании топлива газы имеют высокую температуру, низкую плотность и высокое давление и им становится тесно внутри отопительного прибора;
дым направляется туда, где для него нет препятствий, то есть движется в том направлении, где давление ниже, стремясь заполнить относительно свободное пространство, кроме того, из-за низкой плотности газы стремятся вверх;
если дымоход устроен правильно, то на выходе из трубы холодный воздух имеет низкое давление и не является препятствием для выхода горячего дыма;
так как как область низкого давления находится выше котла, то дым идет по самому удобному пути – вверх по дымоходу на улицу.

Нюансы планировки и факторы, влияющие на параметры дымохода

Чтобы спроектировать безупречный вариант, немыслимо обойтись только расчетами и схемами. Дымоход пересекается с важными конструктивными частями дома, а значит, определенно влияет на план этажа. В том случае, если хозяин пожелает провести монтаж ближе к коньку, он может столкнуться с множеством трудностей. Поэтому дымоход лучше размещать на большом расстоянии.

Высоту следует выбирать с учетом конструктивных особенностей:

Дизайн квартир;
геометрия дымохода;
количество жилых этажей;
простота монтажа дымоходов;
возможна доступность для технического обслуживания котельной группы и системы дымоудаления;
вид стройматериала, используемого при возведении перегородок и балочных систем;
количество источников тепла, подключенных к одному дымоходу.

Подавляющее большинство дизайнеров отдают предпочтение использованию швеллеров, которые монтируются во время возведения стен каменных построек — они позволяют существенно сэкономить на строительных материалах.

Дымоход, который невозможно установить в капитальной стене, устанавливает дымоотводящие каналы как можно ближе к коньковой балке.

Возведение стенового дымохода выполняется с помощью буйкового шаблона, со всех сторон облицованного кладкой. Он выполнен в виде деревянного ящика, сечение которого равно диаметру дымохода. Достигнув вершины модели, она поднимается выше и снова накрывается. Процесс продолжается до завершения возведения несущей стены.

Безупречный расчет камина увеличивает эффективность источника тепла дома и обеспечивает безопасную работу источников тепла. В противном случае ядовитые газы могут попасть в дом и навредить здоровью жителей.

Одностенные трубы

Доказано, что овальная форма труб намного эффективнее круглой. Она занимает меньше пространства при более значительном показателе сечения. Это не только упрощает прокладку, но улучшает внешний вид конструкции. Однако, если соединить одностенную конструкцию к котлу с КПД более 90%, она может быстро испортиться. Речь идет о пеллетных, газовых и дизельных агрегатах. К ним нужно подбирать изделия с хорошей теплоизоляцией.

Дело в том, что показатель температуры отходящих газов у рассмотренных агрегатов низкий. Это приводит к появлению конденсата. Из-за него на наружной части каналов возникают черные потеки. Для обустройства дымоходов в банях данные конструкции подходят идеально так, как КПД применяемых в них котлов не превышает шестидесяти процентов.

Одностенные трубы из нержавейки также можно использовать при обустройстве твердотопливных агрегатов. Но в этом случае обязательно нужно использовать теплоизоляцию. Иначе появления конденсата избежать не удастся.

Зачем нужно знать диаметр?

Новички не понимают, насколько важно для печи сечение дымохода и почему так важно правильно рассчитать не только внутренние размеры, но и высоту трубы. При разработке индивидуального проекта автономной системы отопления жилого или производственного помещения от точности данных зависит уровень тяги и производительность агрегата

Неопытные строители могут изготовить трубу с большим или малоразмерным сечением. В таком варианте работа ТЭНа прекращается, а вы просто зря тратите деньги

Для оптимальной работы системы отопления дома важно произвести точный расчет и ознакомиться с рекомендациями нормативных документов

Важно! Пожарная безопасность дома, продуктивность работы, комфортная температура — решение всех этих проблем зависит от правильного определения размеров и длины дымохода

Расчёт печи для бани

Прежде чем изготавливать или же приобретать печь для бани, необходимо понять, каким образом можно рассчитать её мощность и объём топки. Без этих данных существует риск приобретения агрегата, который не будет решать свои задачи.

Расчёт мощности

Для того чтобы определить показатель оптимальной мощности топки, необходимо воспользоваться следующей формулой:

X * (Z+I)+Y, где:

X – объём парилки (множество высоты, длины и ширины);
Y – дверь, если она не изолированная или стеклянная, то прибавляется коэффициент 1,5;
I – коэффициент окон, если их нет — 1, если они есть 1,2;
Z – коэффициент утепления, если его нет равен 1,2, если есть то 1.

Расчёт объёма топки

Для того чтобы определить объём топки печи для бани, необходимо прежде всего ориентироваться на мощность используемого агрегата. Следует использовать для расчёта следующую формулу:

Объём топки=МП*0,5 или 0,6.

ВАЖНО! Необходимость расчёта мощности и объёма топки нужно не только при самостоятельном её изготовлении, но и при покупке. Некоторые производители не указывают всю необходимую информацию в рекламе

К тому же иногда её даже достаточно сложно найти и в паспорте устройства.

Таким образом, в большинстве случаев литраж топки должен быть в два раза большим, чем её заранее определённая оптимальная мощность.

Дымоход коллективный: правильное подключение

Размеры камина, используемого одновременно для нескольких отопительных приборов, — отдельная тема для разговора.

При необходимости удаления дыма от ряда отопительных приборов дымоход рассчитывается с учетом всех отопительных приборов, используемых в системе, их типа, мощности, израсходованного топлива.

Например, в доме с одним дымоходом устанавливается несколько отопительных приборов, котел на общую систему отопления и дымоход.
Вскоре становится ясно, что у нас совершенно разные системы. Диаметр дымовой трубы совершенно не соответствует диаметру дымовой трубы котла.
Как правило, камины работают на дровах, а котлы для системы отопления дома работают на природном газе.

можно ли совместить эти 2 совершенно разные системы? Жестяная банка. К тому же при правильном размещении отопительных приборов они не только не будут создавать проблем, но и дополнять друг друга.

Как это бывает?

Камин включает в себя бойлер и камин. Во время работы котел периодически отключается и переходит в дежурный режим. Прямо сейчас у нас есть камин. Таким образом в дымоходе поддерживается нормальная температура, газы не остывают.
Отсюда отсутствие конденсата и хорошая тяга при следующем включении котла.
Но размер дымохода для дымохода должен быть намного больше, чем у котла. И если мы будем использовать котел только без розжига камина, у нас могут возникнуть проблемы с чрезмерной тягой, что приведет к неправильной работе котла.
Как известно, диаметр дымохода для камина рассчитывается в соотношении 1:10 к его поду. Становится понятно, что такой диаметр дымохода для котла очень большой. Камином люди пользуются редко, а отопительный котел зимой работает постоянно.
Итак, нужно ли делать дымоход меньшего диаметра, подходящий для котла? Нет, это было бы большой ошибкой. Когда котел заработает сам по себе, все будет нормально. Когда дымоход запускается, в дымоходе создается большее сопротивление.Двусторонний камин. Рис. 1

Как следствие:

неправильная работа отопительных приборов;
попадание угарного газа в помещение.

Это уже опасно для жизни. Отравление угарным газом часто заканчивается смертельным исходом.

Двухходовый дымоход — решение вопроса

Как решить эту проблему?

Наш совет — используйте двусторонний дымоход.

Преимущество двухстороннего камина:

Двусторонний камин. Рис. 2

возможность использования в одном камине различных отопительных приборов одновременно и по отдельности;
стабильная работа каждого устройства;
экономия на строительно-монтажных работах;
экономия места.

При установке такого дымохода необходимо соблюдать все условия для правильной работы каждого устройства. Если дымоход может отлично работать с дымоходом из кирпича, нужно сделать гильзу для котла. Это убережет кирпич от щелочного воздействия конденсата.

Марки используемой стали

Детали дымохода изготавливают из стали нескольких марок:

Марка	Свойства и область применения
304 и 316	Обладают повышенной термоустойчивостью и стойкостью к агрессивным веществам, так как в их состав входят молибден и никель. Подходят для газового оборудования. Сталь 304 дешевле, так как в ней меньше добавок, что незначительно снижает стойкость к кислотам.
409	Подходит для отопительных систем, использующих твердое топливо.
439	Содержит титан и алюминий, универсальна, температура эксплуатации – до 850 градусов.
430	Меньше других устойчива к воздействию кислот, но не боится повышенной влажности. Используется для внешнего кожуха.
316i, 321 и 310s	Марки устойчивы к кислотному воздействию, пластичны, универсальны. 316i и 321 выдерживают температуры порядка 850 градусов, а 310 s – до 1000.

Расчёт высоты дымохода

Для расчёта высоты дымохода надо знать основные параметры дома и печи. Произвести вычисления можно самостоятельно или с помощью специальной программы.

Самостоятельный расчёт высоты дымоходной трубы

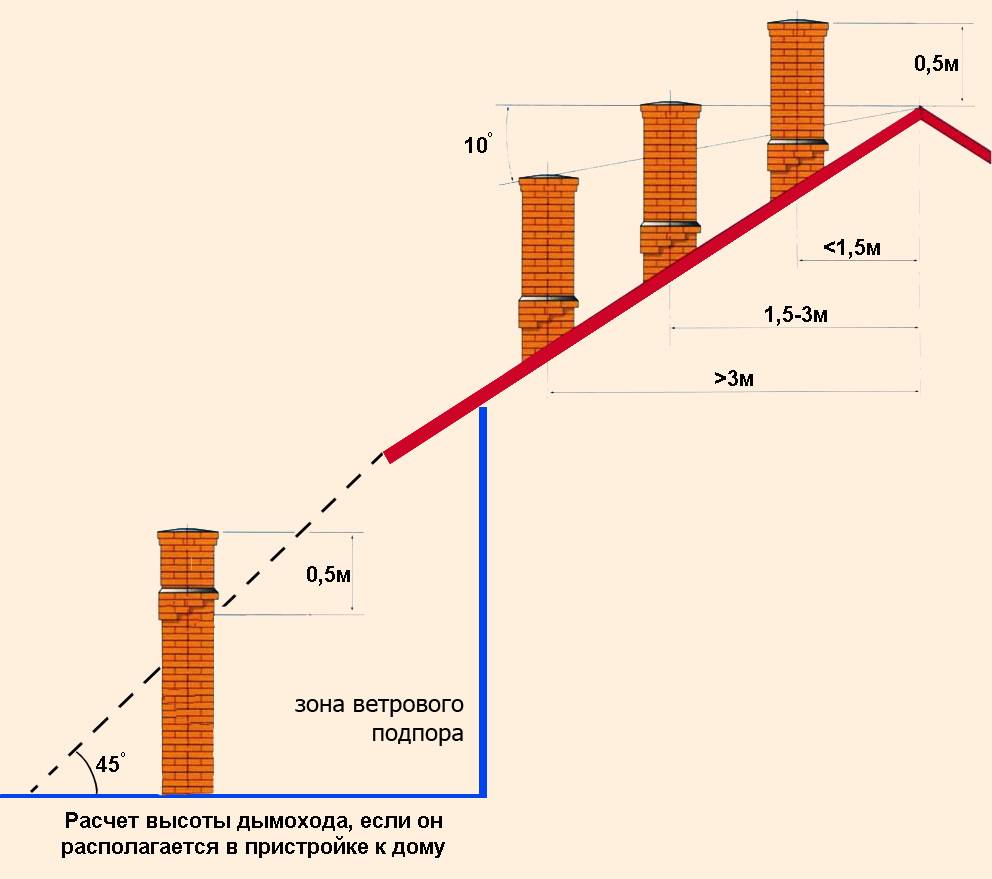

Рассмотрим требования СНиП к высоте дымохода относительно конька крыши:

при расположении дымохода на расстоянии до 1,5 м от конька крыши его минимальная высота над коньком должна составлять 0,5 м;
если дымоход предполагается расположить на расстоянии 1,5–3 м, его оголовок нужно поднимать до уровня самой высокой точки кровли;
при большем удалении дымоотводящей трубы высота её установки определяется вымышленной линией, проведённой от конька под углом в 10o к горизонту.

Измерять расстояние от трубы до конька крыши необходимо по горизонтали между вертикальными осями дымохода и конька

В последнем случае потребуются более кропотливые расчёты.

На чертеже дома от конька вниз проводится линия под наклоном 10о. Место пересечения этой линии с осью будущего дымохода и будет правильным расположением оголовка трубы.
Высота оголовка вычисляется по следующей формуле: h_{дымохода}= h_дома— S/tg80о, где h_{дымохода} и h_дома — высота соответственно дымохода и дома, S — расстояние от дымохода до конька крыши, а tg80о — необходимый параметр для вычисления интересующей стороны получившегося треугольника. Он приблизительно равен 5,67.

Например, при высоте дома 8 м и расстоянии от дымохода до конька крыши 6 м h_{дымохода}= 8 — 6/5,67 = 6,94 м.

Иного подхода требует расчёт высоты дымохода в том случае, если имеется преграда — стоящее рядом здание, высокое дерево и т. д. Высокий объект образует зону ветрового подпора: потоки воздуха встречают сопротивление и не проходят мимо дымохода, а возвращаются и тем самым вызывают обратную тягу. Для определения зоны ветрового подпора необходимо прочертить линию относительно земли под углом 45о таким образом, чтобы она проходила через угол дома и заканчивалась на вершине расположенного рядом высокого объекта. Труба должна быть размещена выше этой линии, чтобы не возникало обратной тяги.

Труба дома должна выходить за зону ветрового подпора, чтобы не возникало обратной тяги

Расчёт высоты дымохода с помощью специальной программы

В сети можно найти различные онлайн-калькуляторы для расчёта высоты дымохода относительно конька крыши. Для несведущего в инженерных системах это один из самых простых и точных вариантов. Достаточно ввести в соответствующие поля требуемые параметры и получить искомое значение высоты. Программы используют ту же формулу, что указана выше.

Рассмотрим работу программ-калькуляторов на конкретных примерах.

Онлайн-калькулятор на сайте Pechi.su

Адрес страницы с калькулятором — .

Калькулятор представляет собой наглядную схему, где указаны основные параметры дома.
Вводим параметры дома из предыдущего примера в помеченные ячейки.
После ввода параметров нажимаем кнопку «Считать!» и получаем минимальную высоту дымохода. В нашем случае это 6,94 м.

Рассматриваемая программа довольно проста и понятна любому пользователю. Кроме высоты печной трубы она позволяет рассчитывать диаметр круглого дымохода по заданной мощности отопительного котла.

Программа расчёта дымохода на сайте Defro.pro

Программа на сайте defpro.ru довольно функциональна и позволяет учитывать вид топлива, данные котла и некоторые дополнительные требования к дымоходу

Стоит обратить внимание, что программа сразу предоставляет пример расчёта с результатами и вычисляет не только высоту дымохода, но и его внутренний диаметр. Здесь можно задать несколько дополнительных характеристик трубы дымохода. При добавлении внезапного сужения и тройного поворота дымохода его высота увеличивается в 1,5 раза

При добавлении внезапного сужения и тройного поворота дымохода его высота увеличивается в 1,5 раза

Калькулятор высоты дымохода на сайте ProstoBuild.ru
