Расчет количества материала и его стоимости
Расчет звукоизоляции междуэтажного перекрытия производится на основе следующих параметров:
- Толщины шумоизоляции, количества слоев основного материала.
- Технологии монтажа. Если используется рулонный шумоизолятор под черновой пол, то размер будет равен площади междуэтажного перекрытия. Когда применяется войлок на лаги или балки, то добавляется метраж с учетом изгибов.
Монтаж перекрытия на стадии строительства требует одного рулона рубероида. При покупке пластов минеральной, базальтовой ваты предварительно высчитывается площадь под изоляцию без учета балочных выходов. Фольгированный материал, который стелется под черновой пол, берут с запасом, учитывая, что настил необходимо проводить с запахом листа.
Все начинается с фундамента
От прочих строительных материалов газобетон отличается тем, что имеет слишком низкую стойкость к изгибающим нагрузкам. Это приводит к тому, что даже при незначительной подвижности фундамента в стенах появляются трещины. Поэтому важным этапом при строительстве дома из газобетона является выбор типа фундамента, а потом уже, исходя из особенностей основания, выбирается оптимальная конструкция пола первого этажа.
Основные виды фундаментов
С учетом особенностей газобетона количество пригодных типов основания существенно снижается. Фундамент для газобетонного дома должен быть хорошо армированным и максимально устойчивым. Сюда можно отнести: монолитную плиту, ленточные и столбчатые конструкции.
При прохождении грунтовых вод близко к поверхности земли необходимо обеспечить качественную кольцевую или пристенную дренажную систему, что существенно увеличит стоимость работ, а также выполнить качественную гидроизоляцию основания, или выбрать другой материал для строительства.
Дренажная система
Оптимальным вариантом при строительстве малогабаритного строения будет монолитный ленточный фундамент. Сборные конструкции не рекомендованы. Возможно устройство свайного фундамента. В этом случае, для предотвращения растрескивания газобетонных стен, должна быть устроена цельная рама ЖБ ростверка.
Лучшим решением для газобетонного дома является монолитная ЖБ плита в качестве фундамента, несмотря на то, что стоимость такого основания гораздо дороже. В этом случае плита будет выполнять функцию чернового основания.
Перекрытия досками на 50 и другие ходовые размеры
Вот какие балки на пролете 4 метра допускаются нормативами.
Чаще всего при строительстве деревянных перекрытий используются доски и брус так называемых ходовых размеров: 50х150, 50х200, 100х150 и т.д. Такие балки удовлетворяют нормам (после расчёта), если планируется перекрывать проём не более четырех метров.
Для перекрытия длиной в 6 и более метров размеры 50х150, 50х200, 100х150 уже не подходят.
Деревянная балка более 6 метров: тонкости
Балка для пролета 6 метров и более не должна делаться из бруса и досок ходовых размеров.
Следует запомнить правило: прочность и жёсткость перекрытия в большей степени зависят от высоты балки и в меньшей степени – от её ширины.
На балку перекрытия действует распределённая и сосредоточенная нагрузка. Поэтому деревянные балки для больших пролетов проектируются не «впритык», а с запасом по прочности и допустимому прогибу. Это обеспечивает нормальную и безопасную эксплуатацию перекрытия.
50х200 — перекрытие для проема 4 и 5 метров.
Для расчёта нагрузки, которую выдержит перекрытие, надо обладать соответствующими знаниями. Чтобы не углубляться в формулы сопромата (а при строительстве гаража это точно избыточно), обычному застройщику достаточно воспользоваться онлайн-калькуляторами по расчёту деревянных однопролётных балок.
Leo060147Пользователь FORUMHOUSE
Самостройщик чаще всего не является профессиональным проектировщиком. Всё, что он хочет знать, – это какие балки нужно смонтировать в перекрытии, чтобы оно отвечало основным требованиям про прочности и надёжности. Это и позволяют высчитать онлайн-калькуляторы.
Пользоваться такими калькуляторам просто. Чтобы сделать расчеты необходимые значения, достаточно ввести размеры лаг и длину пролёта, которые они должны перекрыть.
Также для упрощения задачи можно применить готовые таблицы, представленные гуру нашего форума с ником Roracotta.
RoracottaПользователь FORUMHOUSE
Я потратил несколько вечеров, чтобы сделать таблицы, которые будут понятны даже начинающему строителю:

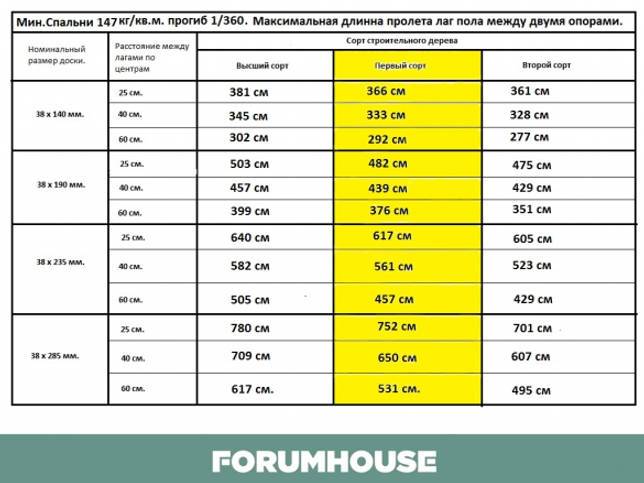

Таблица 1. В ней представлены данные, которые отвечают минимальным требованиям по нагрузке для полов второго этажа – 147кг/кв.м.
Примечание: так как таблицы основаны на американских нормативах, а размеры пиломатериалов за океаном несколько отличаются от сечений, принятых в нашей стране, то применять в расчётах нужно графу, выделенную жёлтым цветом.
Таблица 2. Здесь приведены данные по усреднённой нагрузке для полов первого и второго этажей – 293 кг/кв.м.
Таблица 3. Здесь приведены данные под расчётную увеличенную нагрузку в 365 кг/кв.м.

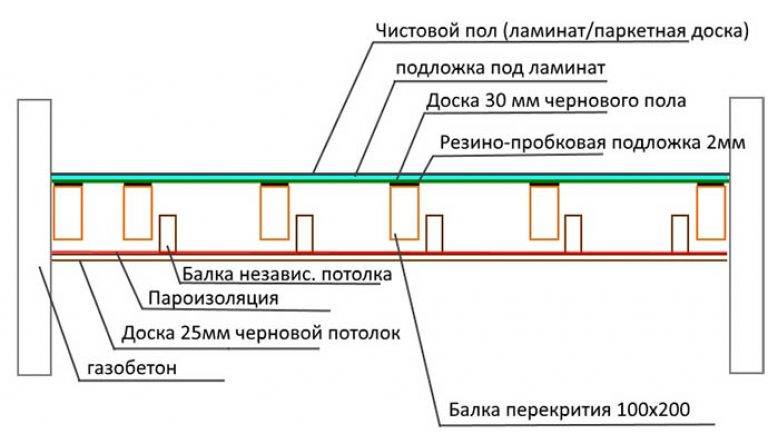

Мембранная звукоизоляция перекрытий в деревянном доме по потолку
Технология мембраной звукоизоляции перекрытий дома появилась недавно, но уже смогла завоевать популярность за счет своего качества, эффективности и надежности, что не может не радовать. Появилась методика не специалистами, а простыми людьми, которые постарались продумать все детали и опробовать на практике.
Звукоизоляция балочных перекрытий создается с помощью минеральной или базальтовой ваты, которая сочетает в себе не только прочность, но и легкость, благодаря чему выполнить все работы не составит огромного труда. Акустический материал предоставляется в большом ассортименте, поэтому всегда есть возможность выбрать наиболее качественный и практичный вариант.
@Derevyannii dom
Преимущество акустической ваты в том, что она имеет высокий уровень звукопоглощения, поэтому даже самые большие звуковые волны будут заглушены без неудобств для жильцов.
Обустройство мембранного звукопоглотителя
«Пирог» звукоизоляции требует внимательного отношения не только к выбору сырья, но и к соблюдении технологических особенностей, поскольку только так можно рассчитывать на практичность и удобство последующего применения
Важно учитывать такие моменты:
Изначально создается каркас с относительно небольшими ячейками, куда и устанавливается шумоизоляция
Важно монтировать его не только поверх брусьев, но и между ними. А после этого устанавливается гипсокартон, который не только выступает в качестве мембраны, но и создает пространство для последующего декорирования потолочного покрытия
Металлические балки
Они надёжны, долговечны, имеют небольшую толщину, что немаловажно для экономии пространства. По форме они бывают двутавровыми, в виде уголков или швеллеров
Монтаж перекрытия из металлических балок
Перекрывать могут восьмиметровые пролёты, а для укладки потребуется грузоподъёмная техника. Не горючи, но со временем подвержены коррозии, требуют дополнительной звукоизоляции. Укладывают на метровой дистанции, которая заполняется пустотелыми железобетонными плитами. Сверху они покрываются слоем шлака и заливаются бетонной стяжкой. Швы между балками и плитами выравниваются цементным раствором.
Руководство по монтажу своими руками
Для межэтажных и чердачных перекрытий работы начинаются после закладки армопояса поверх газобетонных блоков по всему периметру стен.
1. Подготовка материала. Элементы нужной длины подпиливаются под углом в 60-70° на участке захода на газобетон с верхней стороны и обматываются толем или рубероидом.
2. Подготовка. Между будущей балкой и наружной стеной укладываются кусочки утеплителя и оставляется зазор для свободной циркуляции воздуха.
3. Монтаж опор, начиная с крайних элементов согласно выбранной схеме. Для фиксации к армопоясу (U-образным блокам или армированной ж/б ленте) используются металлические уголки или шпильки, обработанные составами против коррозии. Этот этап не стоит проводить самому, для ровного размещения требуются силы как минимум двух человек, тщательно проверяется уровень каждой опоры.
4. Фиксация пароизоляции с учетом рекомендуемого нахлеста. Этот слой является обязательным при разделении двух этажей или чердака, при сборке перекрытия первого этажа в доме из газобетона пленки или мембраны заменяются более плотной и надежной рулонной гидроизоляцией.
5. Монтаж наката, выполняющего функции потолка. К нижней стороны балок крепятся доски толщиной от 25 см или листовые материалы, например, гипсокартон. На этом этапе между ними и пароизоляцией нужно сделать вентиляционный зазор в 1-2 см.
6. Размещение утеплителя между деревянными элементами. Для определения толщины этой прослойки желательно сделать теплотехнический расчет, при отсутствии данных минимум принимается равным 10 см. Теплоизоляция укладывается без зазоров, с плотным примыканием к балкам, лучше всего для этих целей подходят плиты или маты минваты с пружинистыми краями, они удобны в работе и сохраняют способности древесины и газобетонных блоков к пропусканию воздуха.
7. Защита утеплителя от промокания. Оптимальные характеристики в данном случае имеют тонкие гидроизоляционные мембраны и пленки, рубероид используют преимущественно на чердаках.
8. Накрытие лагами и настил будущего пола. При укладке межэтажных перекрытий его можно сделать из шпунтованных досок, фанеры или листов ДСП, окончательный вариант зависит от типа напольного покрытия. При обустройстве неэксплуатируемых чердаков в целях экономии этот этап пропускают, достаточно прокладки поверх брусьев мостиков для перемещения.
9. Декоративная отделка потолка. Крупные балки иногда оставляют открытыми, но такое интерьер будет уместен не везде, в жилых домах нижний настил облицовывают вагонкой, гипсом или закрывают натяжными конструкциями.
Приведенная инструкция подходит для монтажа перекрытий с любой конфигурацией поверх газобетона с плотностью не менее 400 кг/м 3 и керамзитобетона. Основной зоной риска являются участки контакта дерева, блоков и металла. Прямого примыкания избегают, в данных зонах стен предусматриваются прокладки утеплителя или синтетических материалов и оставляются зазоры. К обязательным условиям относят выбор правильной древесины: без крупных сучков, трещин и слабых участков и влажностью не выше 15%. Необходимыми характеристиками обладает клееный или высушенный брус и готовые двутавровые балки.
Для обеспечения максимальной надежности эксплуатации перекрытия при его сборке рекомендуется:
- Соединять балки с помощью шурупов, а не гвоздей.
- Учитывать требования пожарной безопасности и пропитывать материалы не только антисептиками, но и антипиренами. Все элементы обрабатываются заранее, на стены из газобетона укладывается исключительно сухой брус. В целях экономии этот этап можно провести самостоятельно.
- Провести точный расчет толщины и согласовать полученные данные с параметрами армопояса. С целью исключения образования мостиков холода в домах на этих участках прокладывается тонкий слой теплоизоляции, в идеале защищающий обе эти конструкции. Закладка минваты или пенопласта только со стороны армопояса или перекрытия является нарушением, исключение делается лишь при использовании для увеличения несущих способностей стен U-образных блоков.
- Обрабатывать металлические крепежи антикоррозийными составами.
Современные частные дома зачастую имеют больше одного этажа. Причина этого простая — меньшая площадь фундамента, а значит и меньшая стоимость строительства, при приличной общей площади всего дома. Наличие больше, чем одного этажа у дома требует обустройства межэтажных перекрытий. И это дополнительно к чердачным, если вы не собираетесь вместо чердака устраивать мансарду.
Дома, возведённые из разных строительных материалов, требуют индивидуального подхода. Поэтому существует несколько методов установки перекрытий. Да и благодаря новым материалам возникли новые их виды.
Особенность технологии монтажа деревянных перекрытий
Первым шагом возведения деревянного перекрытия дома всегда является расчет элементов конструкции.
- Монтаж необходимо начинать по наиболее короткой стене комнаты.
- Шаг настила часто равен 1 метру и зачастую зависит от сечения бруса перекрытия. Чем меньше сечение – тем меньше шаг.
Совет!
Лучше использовать брус с большим сечением и редким шагом установки, чем устанавливать частокол из слабого материала.
Межэтажные деревянные перекрытия
- Тщательно выставляется первый брус при помощи уровня. Его поверхность должна быть идеально ровная.
- Брус должен выдерживать нагрузки до 400 килограмм на 1 квадратный метр всей площади.
- Наиболее приемлемым размером несущей перекладины является соотношение 1,5 части высоты к 1 части ширины.
Монтаж межэтажного деревянного перекрытия
Вторым шагом является подготовка к монтажу.
На этапе возведения стен необходимо предусмотреть места крепления для балок будущего перекрытия с параметрами:
- шаг расположения перекладины – 1 метр;
- глубина бруса – 30 см;
- ширина балки – 30 см.
После монтажа балки торцевые стороны обрабатываются гидроизолирующими и утепляющими материалами, при этом, воздушное пространство не заливается никакими дополнительными материалами, а остается свободным.
Деревянное перекрытие дома – вид сверху
Заключительным третьим шагом является сборка пирога перекрытия, который складывается из следующих операций:
- Перед монтажом необходимо обязательно пропитывать все деревянные элементы конструкции влаго- и огнестойкими пропитками. Торцы не обрабатываются.
- Тщательно вымеряются балки и устанавливаются по периметру комнаты так, чтобы с обеих сторон крепления оставалось до 40-50см от размера комнаты. Балкам необходимо придать трапецевидную форму, отпилив её под углом 70 градусов. Этот приём позволит добавить конструкции прочности.
- Устанавливаем крайние балки строго по уровню и при помощи перпендикулярной балки, центруем их. Торцы балок не должны упираться вплотную. При монтаже необходимо оставлять зазор для вентиляции 2-4 см.
- Подровняв и установив ровно все балки перекрытия, они фиксируются сухим щебнем. Затем, посадочные гнёзда бетонируются раствором щебня с цементом.
- После полного высыхания щебенчато-бетонной стяжки, выполняется теплоизоляция. Для этого необходимо устелить слой пенополистирола, или экоавты, также можно использовать керамзит.
- Поверх теплоизоляционного слоя укладывается гидробарьер. В качестве гидроизола можно использовать: жидкую резину, инъекционные смолы, битумную мастику или бесшовную полимочевину.
- Затем настилаются лаги. В качестве материала для основы применяют балку толщиной 5 см. Поверх лаг укладывается поперечный слой чернового пола с помощью саморезов. Материал для чернового пола дополнительно обрабатывается антисептиком.
- Для настила потолка проделываем такие же шаги, что и для устройства пола. Проклеиваем слой гидроизола, закрепляем лаги, переходим к монтажу потолка.
- Заключительным этапом будет облицовка напольных и потолочных конструкций начисто.

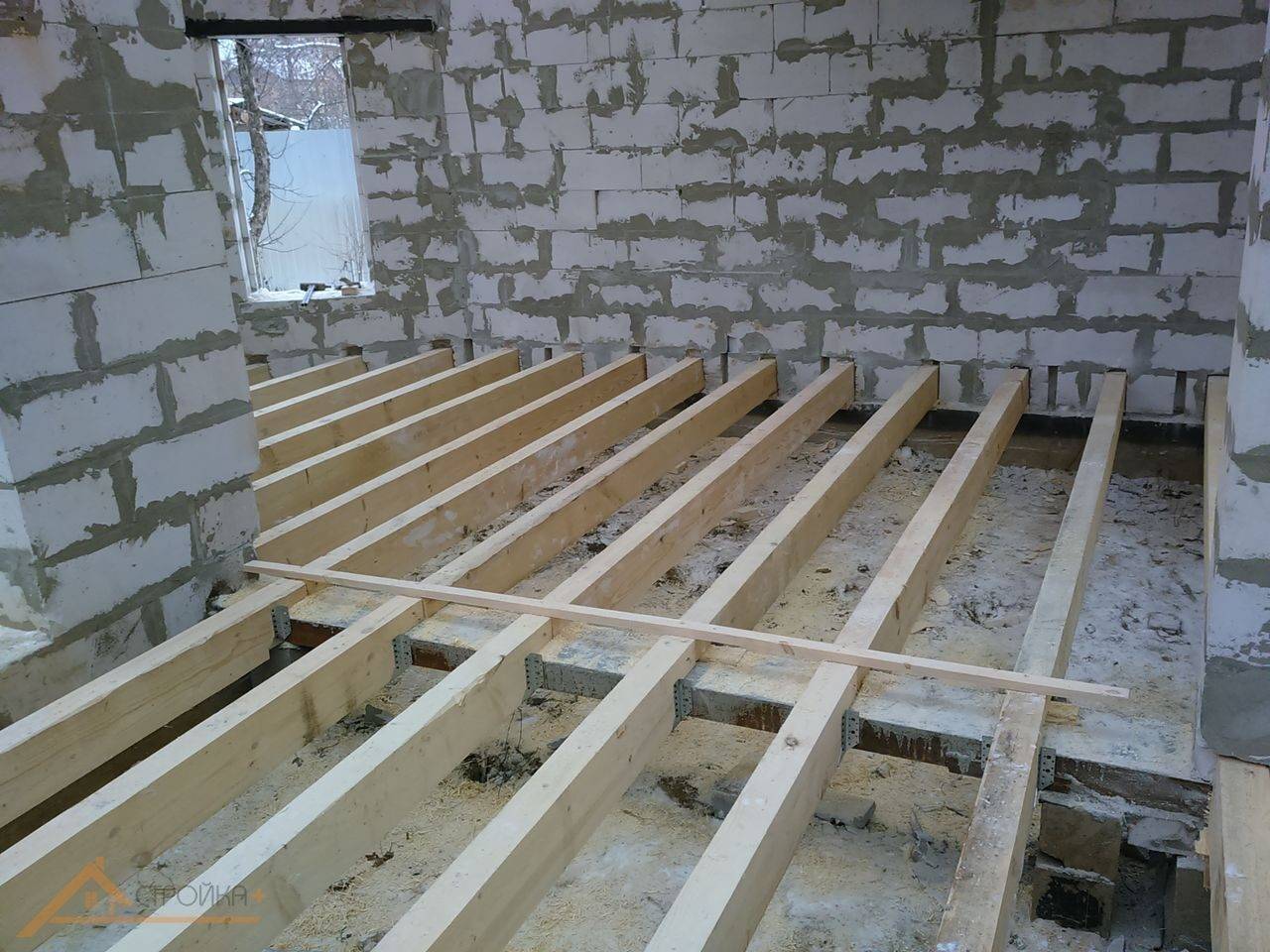

Монтаж деревянного перекрытия
В домах из газобетона не лишним будет обустроить монолитный газобетонный пояс для укладки балок перекрытия. Он создается при помощи специальных газобетонных блоков, позволяющих равномерно распределять нагрузку на несущие стены. Именно благодаря распределению нагрузки плиты газобетона не растрескиваются.
Важно!

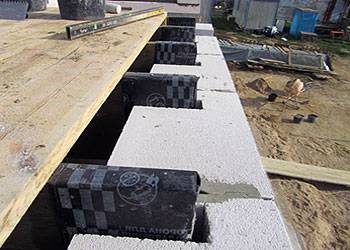

Зона соприкосновения дерева и каменного материала приводит к образованию конденсата и последующему гниению деревянных материалов
Именно поэтому очень важно избегать прямого примыкания древесины к бетону и металлу. Обязательно следует прокладывать гидроизоляционный материал. Монтаж деревянных балок перекрытия

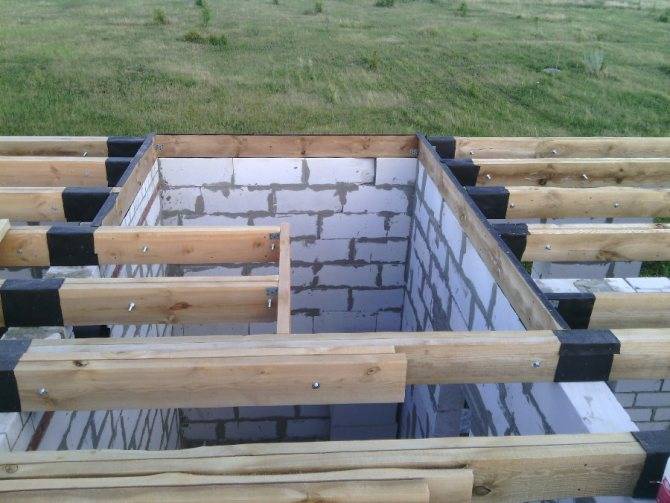

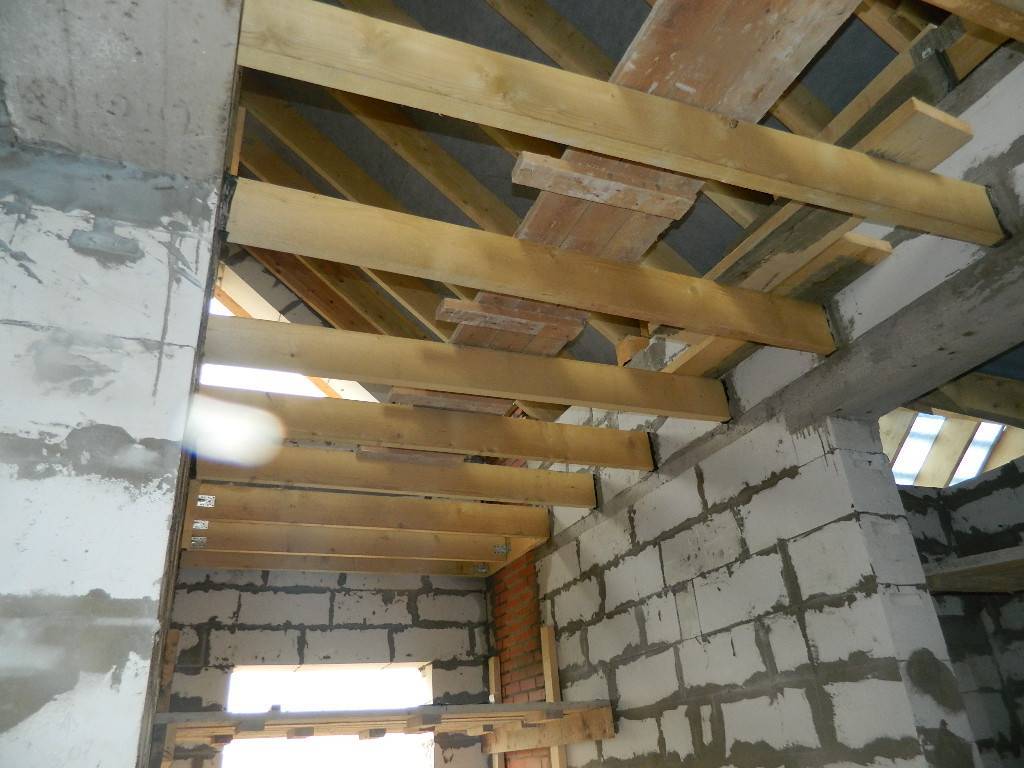

Монтаж деревянных балок перекрытия
Невысокая прочность газобетона подразумевает обустройство опорной подушки. Расчет нагрузок и правильный подбор материалов с учетом небольшой толщины стен значительно уменьшает вероятность облицовки наружного узла, но в то же время, позволяет произвести качественное утепление пенящимися составами.
Приступаем к монтажу
Подготовка балок
Прежде чем начинать монтаж, нужно провести соответствующие подготовки. Если считаете необходимым, нанесите на древесину антипирены и антисептик, о которых говорилось выше. После этого дождитесь, пока материал просохнет.
Края балок, которые станут основой для перекрытия, подпиливают под углом в 60%. После этого их обматывают рубероидом – благодаря этому предотвращается истирание. Срезы желательно не заматывать, чтобы древесина дышала.
При этом нежелательно допускать контакт этих краев с газобетонными блоками. Высокая влажность от конденсата нередко приводит к развитию плесени на необработанной древесине. Чтобы этого не происходило, нужно оставлять небольшой зазор – около 5-7 сантиметров.

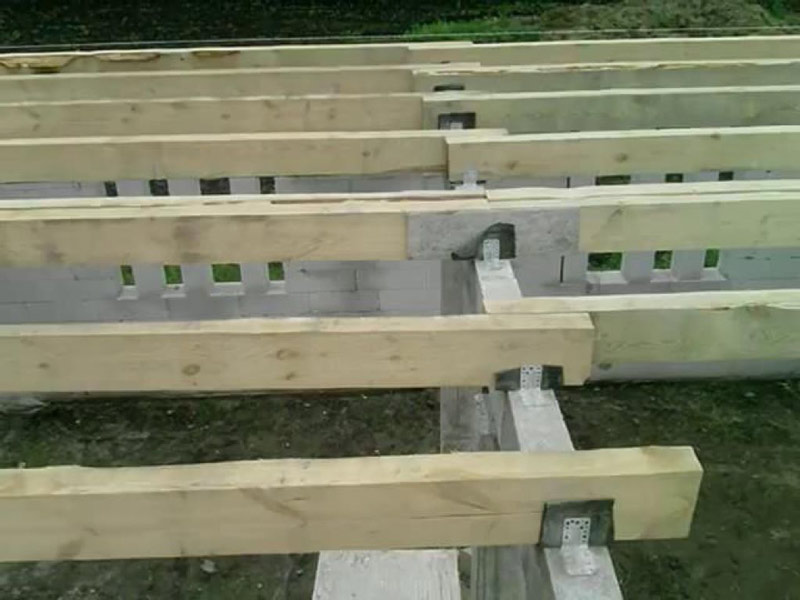

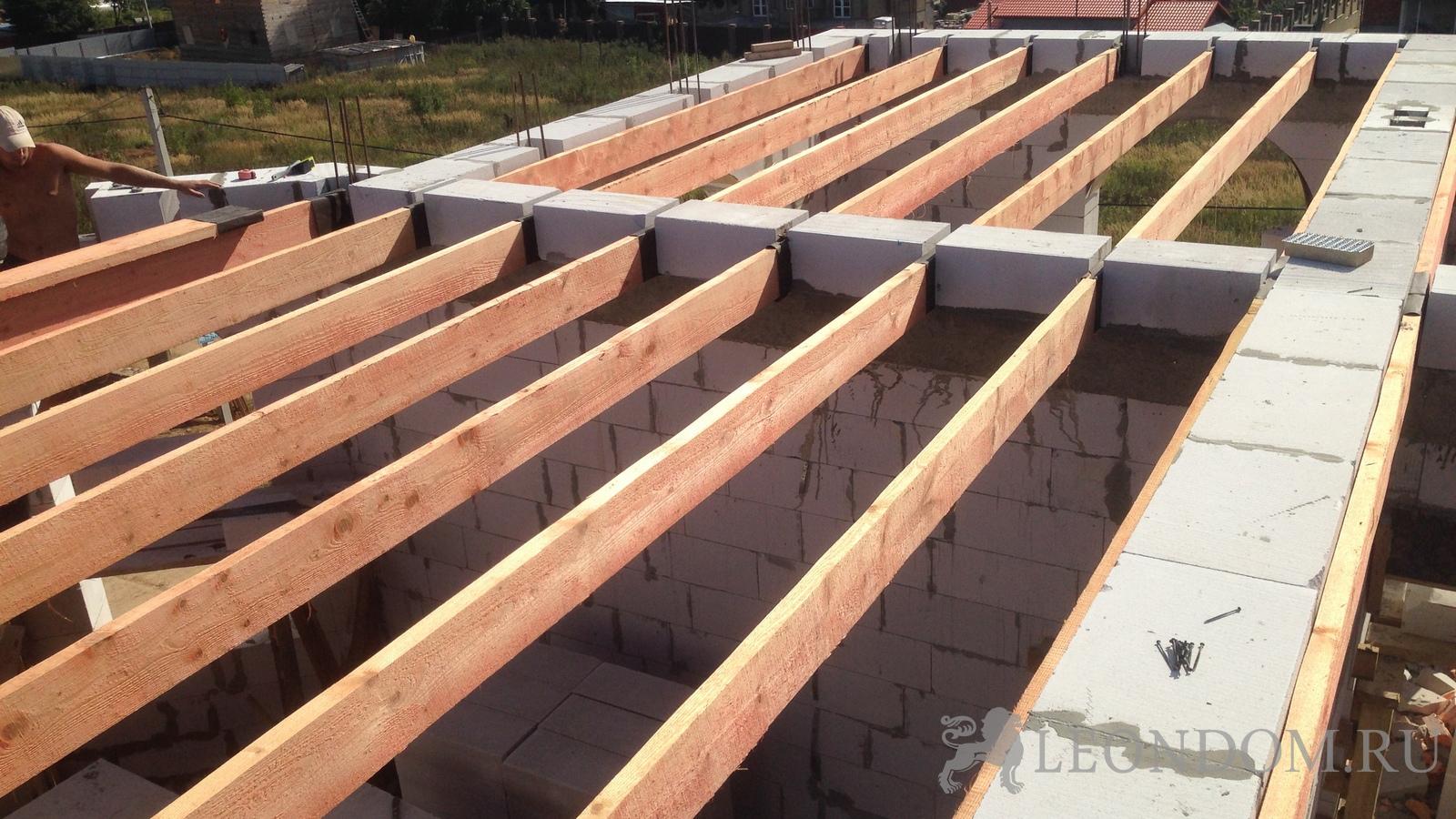

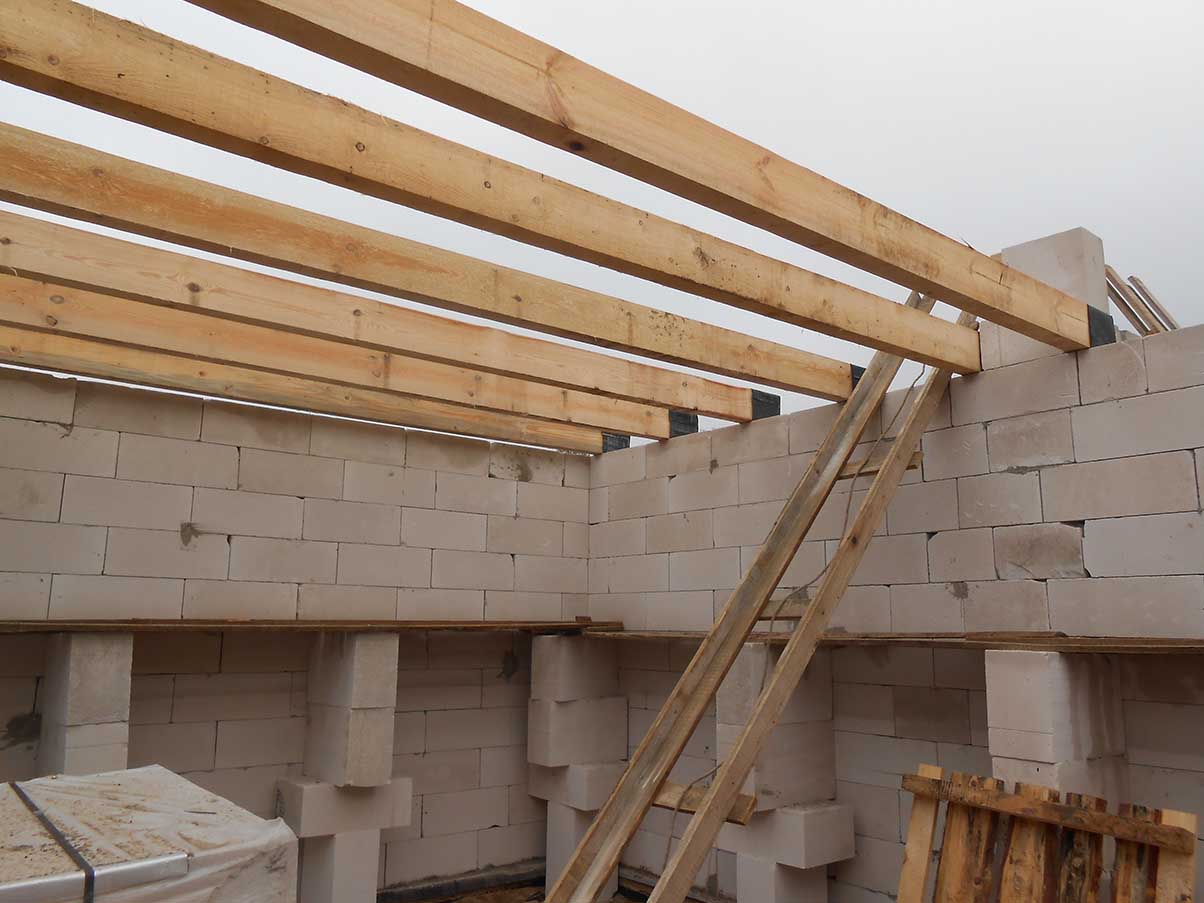

Монтаж балок
Следующий этап – монтаж крайних балок. Если монолитный пояс из бетона заливался с учетом деревянного перекрытия, на нем часто оставляют специальные ниши для более прочной фиксации. В противном случае балки укладываются прямо сверху на монолит
Остальные балки укладываются, причем очень важно соблюдать просчитанный шаг. Мастера используют строительный уровень, чтобы контролировать идеально ровную укладку
Крепеж перекрытий производится с помощью шпилек, уголков или пластин, покрытых составом, защищающим от ржавчины.
Установка наката и теплозвукоизоляционного слоя
Балки необходимо дополнить черепными брусками. Крепят их к низу балок, гвоздями или саморезами. Оптимальное сечение 5х5 сантиметра. Их главной функцией является удержание чернового пола между балками, на который будет произведена укладка теплозвукоизоляционного материала. Кроме того, к нему крепится потолок нижнего этажа.
На балки и на черновой пол, уложенный на черепные бруски, крепим гидропароизоляцию, с нахлестом 10 см., стыки склеиваем скотчем. Между балками, по их верхнему уровню, укладываем теплозвукоизоляцию, самый распространенный вариант минеральная вата. Поверх минваты укладываем мембрану, которая будет выпускать влагу, но не будет её пускать.
Теперь начинается установка наката. Выбранный брус или доски крепятся к нижней части балок.На балки укладываются лаги с заранее просчитанным шагом.
Лишь после этого наступает самый важных этап работ – настил полов. Зазор между досками необходимо минимизировать – при необходимости используйте рубанок, чтобы исправить выявленные в ходе примерки дефекты.
Если доски достаточно аккуратны, гладки и красивы, а также вписываются в заранее задуманный классический интерьер, их можно оставить без отделки. Но большинство владельцев, выбирающие деревянное перекрытие дома, предпочитают укладывать на доски ламинат, линолеум или даже паркет. В этом случае поверхность должна быть идеально ровной. Поэтому поверх досок необходимо уложить фанеру или ДСП. Они не только немного повысят теплоизоляционные свойства перекрытий, но и скроют любые недостатки, гарантируя легкость при монтаже напольных покрытий.
Нижняя поверхность перекрытия обшивается вагонкой, гипсокартоном или же оставляется без отделки (если речь идет про цокольное перекрытие). Но в последнем случае не лишним будет использовать паро- и гидроизоляцию. Грунт будет выделять испарения (если только не использовался монолитный фундамент, что не характерно для домов из газобетона), которые могут проникнуть в жилые помещения, что крайне нежелательно. То же самое можно сказать про чердачные перекрытия – при протечке кровли дождевая и талая вода будет попадать на чердак, и чтобы она не просочилась в жилые помещения, нужно принять соответствующие меры. Но если сверху чердачным перекрытиям угрожает дождевая влага, то снизу – испарения, создаваемые самими людьми. Поэтому их нужно защитить с обеих сторон.
В качестве гидроизоляции можно использовать как обычный строительный полиэтилен, так и рубероид. Второй вариант значительно дороже, зато и его надежность выше.
Как видите, устройство деревянного перекрытия в доме из газобетона не является особенно сложной работой. Она может быть выполнена не специалистом, имеющим под рукой лишь минимальный набор инструментов и материалов.
Другие материалы по теме:
- Виды перекрытий зданий, их конструктивные особенности.
- Как сделать деревянное перекрытие между этажами в кирпичном доме?
Отопление без батарей. 28.06.2015 1500
Температура Водяного теплого пола.
Температура поверхности теплого пола колеблется от 25 до 30 градусов. А температура тела человека 36,6 градусов. То есть человек либо вообще не ощущает тепла, либо ощущает его немного, опять же в пределах комфорта. Когда снимаешь обувь и встаешь ногами на теплый пол — он действительно теплый, а вот проходит минут 15, ты к нему привыкаешь и совсем не ощущаешь.
По российским строительным нормам температура поверхности пола в местах постоянного пребывания человека не должна превышать 26 градусов, а с местах не частого пребывания (расстояние около стен, коридоры, хоз. помещения и тд) — 29 градусов. Но европейская норма тех же параметров 29 и 33 градуса. Так как редакция СНиП по этим данным не менялась еще с советских времен, то большинство застройщиков и хозяев предпочитают ориентироваться на европейские нормы.
Как работает теплый пол?
Начнем с нагрева и подачи воды (можно заливать и «незамерзайку» — трубы, фитинги и прочая арматура на это рассчитана, но нужно смотреть, допускает ли производитель котла использование антифриза). Вода нагретая котлом до 30-40 градусов подается в систему отопления. Водяной теплый пол — это низкотемпературная система обогрева. Но нужно учитывать, что не все котлы могут сразу готовить низкую температуру теплоносителя, например твердотопливные или газовые (кроме конденсационных) поэтому температуру нужно будет понижать с помощью насосно-смесительного узла (группы автономной циркуляции) смешивается с холодной жидкостью возвращающейся из системы.
Затем нагретая вода циркулирует по трубам уложенным в стяжке. Первым делом равномерно прогревается все, что нас окружает в помещении, затем прогревается и основная часть воздуха. Преимущество здесь в том, что тепло мы чувствуем равномерно со всех сторон, хотя на ощупь все предметы и стены кажутся прохладные.
Покрытие теплого пола.
Самое идеальное покрытие для теплого пола это керамическая плитка. Она отлично проводит тепло. Так же используют и другие покрытия, например ламинат или инженерная доска (тот же паркет, только не будет рассыхаться). Пробка имеет низкую теплопроводность, также как и ковровое покрытие. Их использовать можно!
Обязательно обращайте внимание на маркировку изделий, обычно производители на упаковке ставят значок «теплого пола». В этих покрытиях необходимая влажность, для того что бы материал не рассыхался, а так же отсутствие вредных испарений при нагреве. Достаточно ли водяного теплого пола для комфортной температуры помещения? Как понять?
Достаточно ли водяного теплого пола для комфортной температуры помещения? Как понять?
Обратимся немного к физике. Один квадратный метр нагретого теплого пола отдает помещению 11 Ватт энергии, на каждый градус разницы температур пола и воздуха. Если температура пола 28, а температура воздуха 20 градусов, то: (28-20)*11 = 88 Вт/м2 в час.
Что нам делать с этими цифрами теперь? Это значение должно соответствовать теплопотерям помещения, в ином случае температуру пола надо убавить или прибавить.
Теплопотери помещения рассчитываются в зависимости от толщины стен их состава, площади и толщины окон, а так же кровли и других конструкций. Если у Вас очень холодный дом, отапливать его будет очень дорого любым вариантом. Но для хорошо утепленных и среднеутепленных — водяного теплого пола для отопления без радиаторов даже в самую холодную погоду — более чем достаточно. Об этом свидетельствует большое количество готовых домов/складов/автосалонов/складов/торговых центров/бассейнов с системой отопления «Водяной теплый пол».
Преимущества отопления теплым полом.
- Минимальная конвекция. Отсутствии циркуляции пыли и других веществ, как при радиаторном отоплении. Лучший вариант, если есть в доме аллергики.
- Равномерное тепло. Нет холодного или теплого места в комнате, всё помещение нагревается равномерно.
- Приятное тепло. Комфортные ощущения, связанные с непосредственным теплым потоком воздействующим на человека.
- Теплый воздух не скапливается у потолка. Распределение тепла для здоровья человека самое правильное, как говорится «держи ноги в тепле, а голову в холоде».
- Простор дизайнера. Все отопление скрыто, никаких торчащих труб и отопительных приборов.
Из недостатков можно отметить только большую инерцию, т.е. стяжка долго нагревается и долго остывает, не получится отключить полностью отопление на пол часа или час. Но и в этом есть свое преимущество. При отключении в отопительный сезон газа, электричества, помещение быстро не остынет, а в хорошо утепленных домах температура за 10 часов упадет всего на 1-2 градуса при температуре — 20 на улице (проверено на себе), что позволяет не устанавливать дублирующую систему.
Инструкция по монтажу деревянных перекрытий в газобетонном доме
Шаг 1: Разметка
Перед началом монтажа необходимо произвести разметку перекрытий на стенах и столбах. Каждая балка должна быть закреплена на не менее трех опорах. Разметку рекомендуется производить на фундаменте, это позволит правильно настроить опоры уровня.
Шаг 2: Монтаж балок
Привинчивание балок должно осуществляться в соответствии с расстоянием между опорами и технологическими требованиями. Рекомендуется использовать саморезы для фиксации балок к перекрытиям. При необходимости, применяйте крепеж.
Шаг 3: Монтаж подшивки
Для удобства монтажа подшивки, рекомендуется закрепить на балках леса и на них установить подмостки. Далее необходимо нарезать и закрепить на балках необходимое количество досок. Стоит учитывать, что между досками должен быть зазор для вентиляции.
Шаг 4: Установка утеплителя
Перед установкой утеплителя необходимо провести очистку и герметизацию всех швов и мест соединений. После этого можно укладывать утеплитель на подшивку. Рекомендуется использовать экологически чистые материалы, такие как минеральную вату или эковату.
Шаг 5: Устройство пароизоляции
Пароизоляцию необходимо устанавливать непосредственно на утеплителе, таким образом создавая воздухонепроницаемую пленку, которая не позволит попаданию влаги в утеплитель. Рекомендуется использовать мембранные материалы.
Шаг 6: Устройство гидроизоляции
На пароизоляцию устанавливается гидроизоляция. Данный слой защищает перекрытия от попадания воды из здания. Гидроизоляцией может служить рубероид или битумная мастичная мембрана. Необходимо учитывать, что гидроизоляция должна перекрывать стены здания на 15-20 см по периметру.
Межэтажные перекрытия в доме из газобетона
Возможен любой вид перекрытия при условии выполнения расчета по нагрузкам. Оптимальным перекрытием для газобетонного дома считают аналогичное перекрытие из заводских автоклавных газобетонных плит. Но классические деревянные балочные перекрытия все же популярнее.
Плиты перекрытия в доме из газобетона
Разница в массе традиционных пустотных и ребристых ж/б плит с плитами из газобетона определяет и выбор. Для быстрой постройки дома сборное перекрытие оптимально, если есть условия:
- К стройке можно подъехать, подогнать спецтехнику, имеется площадь для складирования плит;
- Дом в плане простой – без криволинейных стен, возможных для газобетонной блочной кладки, а пролеты до 6,0 м.
Монолитное перекрытие в доме из газобетона
Оправдано сложное и трудоемкое монолитное перекрытие для уникальных зданий из газобетона, сложных в плане и/или имеющих криволинейные стены. Бетон делают на легких заполнителях (полистирол, вермикулит), армокаркас расчетный, обычно не менее двух сеток – нижняя и верхняя. Требуется и качественная опалубка под перекрытие, лучше всего инвентарная. Самодельная опалубка из доски и щитов требует контроля прогиба и тщательной изоляции, и применяется обычно местно, на небольших сложных участках. Общая толщина перекрытия 150-200 мм, в зависимости от пролета, и каждый см утолщения сильно повлияет на общую нагрузку на газобетонные стены.
Профессиональный расчет для монолитных перекрытий – обязательное условие. Кроме того, в целях снижения и перераспределения нагрузок меняют конструкцию: не плоское перекрытие, а ребристое – с балками и тонкими слоями бетонной заливки. Но этот вариант приближен более к балочному монолитному перекрытию, поскольку усилия воспринимают ребра-балки. Опалубка выполняется несъемной, и включает армирующие металлические профильные листы. Заливка бетона должна быть непрерывна, холодные швы исключены. Что касается трудоемкости изготовления такого ребристого монолитного перекрытия – она немалая, так же, как и стоимость, но для большепролетных коттеджей (9,0 м и более) этот дорогостоящий вид нестандартного перекрытия вполне обоснован.
Плюсы монолитных перекрытий:
- По несущей способности – более чем достаточна;
- Можно перекрыть любой пролет, конфигурацию, вплоть до фантазийных в плане зданий;
- При пролете более 6,0 м, когда дополнительные колонны или стойки не планируются – монолит единственное решение.
К минусам монолитных бетонных перекрытий относят:
- Долгий процесс твердения бетона и набора прочности – не менее 28 суток. О быстрой стройке речь уже не идет.
- Расчеты по нагрузкам – непременное условие, причем квалифицированные и точные.
- Без спецтехники и заказного товарного бетона высокого качества не обойтись. Автомиксеры, бетононасос, техника для вибрирования бетона – значительное удорожание стройки.
- Постоянный контроль процесса набора прочности бетона, уход и создание тепло-влажностных условий. И в морозы, ни в летнюю жару тонкое монолитное перекрытие в условиях частной стройки крайне затратно и по финансам, и по труду. Оптимальное время стройки в средней полосе – конец лета, начало осени.
- Итоговая высокая цена перекрытия.
Балочные перекрытия
Дом из газоблоков, имеющий стандартную конфигурацию и расстояния между несущими стенами до 6,0 м традиционно перекрывается балками с настилом – металлическими или деревянными. Металлопрокат для балок достаточно дорогой материал, и требует тщательной антикоррозийной обработки, а в монтаже тяжелых профилей нужна спецтехника. Поэтому деревянное балочное перекрытие для дома из газобетона все же лидирует у частных строителей
Важное преимущество деревянного перекрытия – возможность самостоятельных работ
Специфика газобетона
Для устройства деревянного перекрытия в доме из газобетона, последний должен обладать определённой прочностью, несущей способностью. На теплоизоляционный материал с плотностью 400 килограмм на кубометр, перекрытия устанавливать не стоит, что там ни делай, он всё равно развалится. Но конструктивный газоблок также имеет ограничения.
Всё-таки это достаточно слабый и хрупкий материал, нагрузка в 2-3 тонны на площадке в 50 квадратных сантиметров, ненужное для него испытание. Лучше, когда она распределена по большей площади. Поэтому между газобетонным блоком несущей стены и опорной частью балки должна устраиваться подушка, превышающая по несущей способности газобетон, обладающая большей жёсткостью и сопротивлением на изгиб и сдвиг.

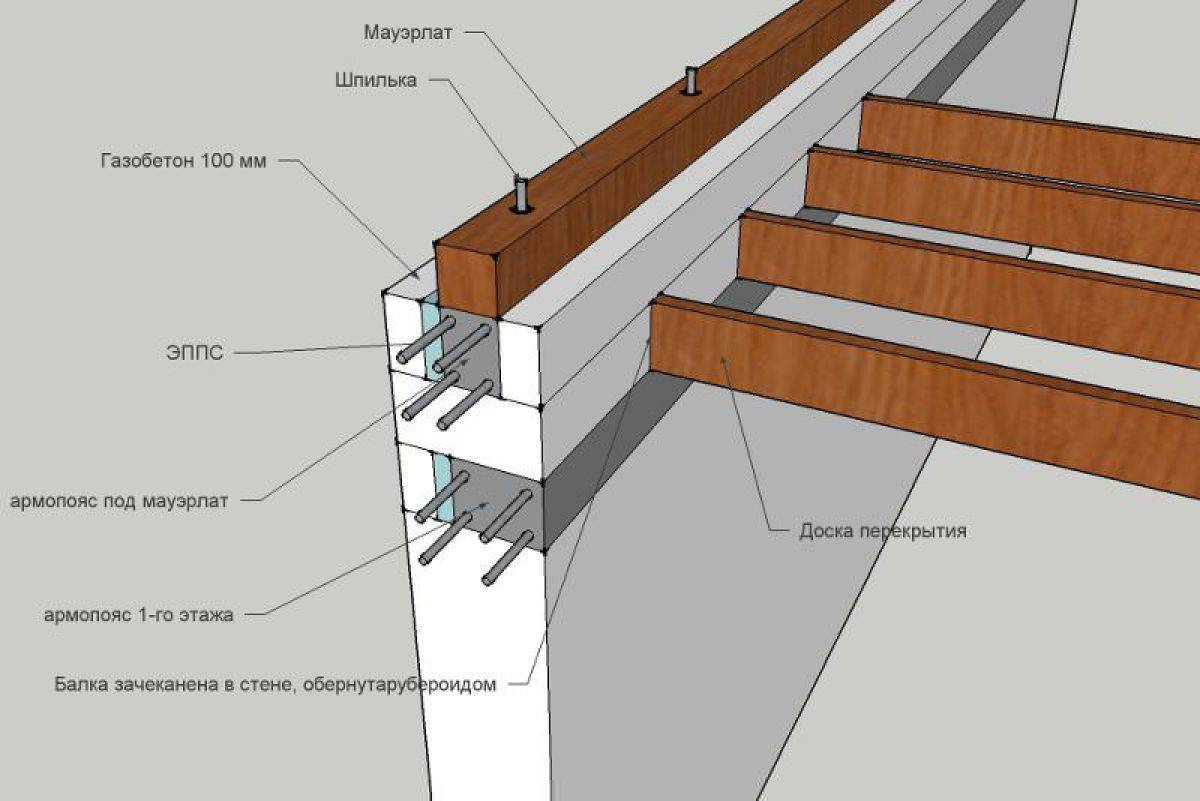

Конструктивный узел опирания деревянной балки на газобетон.
Обычно, предлагается опирать балки на армированный пояс, устраиваемый в верхнем сечении кладки. Балка устанавливается на железобетон, который опирается на газоблоки, железобетон не продавливается и не деформируется, распределяя нагрузку по всей площади стены. Это грамотное и правильное решение, которое можно рекомендовать и поддерживать.
Однако, можно уточнить, если верхнее армирование устраивается по утопленным в газоблок стержням, для распределения нагрузки не нужно отливать бетонный монолит поверх него или отказываться от выгодного решения ради создания пояса для опирания балок.
Достаточно устройство небольшой подбетонки по сетке, установка металлического опорного столика или просто деревянная прокладка высотой 7-10 сантиметров, выступающая в каждую сторону на 10-15 сантиметров за зону опирания. Это увеличит площадь опоры, снизит давление на единицу площади, предохранит газобетон от вибрационных нагрузок и колебаний, передаваемых балкой.
Вид армирования стены из газоблока по штрабам.
Ещё одна особенность газобетонной стены заключается в её меньшей ширине, что сокращает возможности для теплоизоляции в узле опирания. Балка должна быть заведена на стену до 13-15 сантиметров, иметь свободный зазор до твёрдых конструкций в 2-3 сантиметра, в итоге остаётся мало места для установки утеплителя и облицовки гнезда опирания с внешней стороны.
Можно посоветовать использовать для теплоизоляции узла снаружи экструдированный пенополистирол, позволяющий уменьшить слой теплоизолятора по сравнению с минеральной ватой. Если стена в дальнейшем обошьётся снаружи утеплителем, этого может оказаться достаточным, хотя из эстетических соображений можно закрыть узел со стороны фасада вырезанным по габаритам куском газобетона.
