Основные разновидности снятия: с сохранением фреона и без него
Как снять или перевесить кондиционер со стены, и не потерять фреон? Как было сказано выше, фреон является достаточно дорогостоящим, и при снятии кондиционера своими руками его следует сохранить. Но если срок эксплуатации устройства продолжителен, и фреон подлежит замене, то при переезде его можно и не сохранять, а просто слить и утилизировать.
- На наружной части сплит-системы установлены сервисные вентили с защитными колпачками, закрывающими специальные шлицы. Для доступа к шлицам колпачки следует разобрать и установить шестигранник только в вентиль на тонкой трубке, расположенной снизу устройства.
Снятие специальных шестигранных шлицев
- Теперь следует установить самую низкую температуру охлаждения воздуха и включить устройство на максимальный режим работы. На некоторых моделях предусмотрена опция «турбо».
- После включения усиленного режима работы вентиль (с установленным шестигранником) следует закрутить. С этого момента система должна проработать не менее одной минуты, за которую весь фреон перетечёт во внешний блок.
- После перекачки фреона в наружный блок перекрывается газовая магистраль и устройство выключается. Следует помнить, что продолжение работы кондиционера в таком режиме с двумя перекрытыми вентилями приведёт к порче сплит-системы.
- Открутить гайки крепления медных магистралей, покрытых теплоизоляционным слоем, который также следует снять. Теперь трубки аккуратно сгибаются и их можно достать через отверстие в стене.
При снятии внешнего блока необходим помощник
После выполнения всех вышеперечисленных операций можно приступать к непосредственному демонтажу кондиционера, который лучше начинать со снятия внешнего блока.
Очень важно помнить, что трубы после снятия следует закупорить. Часто для этого используют простой скотч, плёнку или изоленту
Более надёжным способом является их закрытие с помощью простых пассатижей. Если же подходить к проблеме со всей ответственностью, то концы труб следует надёжно закрыть, используя слесарные тиски, препятствуя таким образом проникновению влаги и пыли в испарительную камеру.
Как снять наружный блок со стены

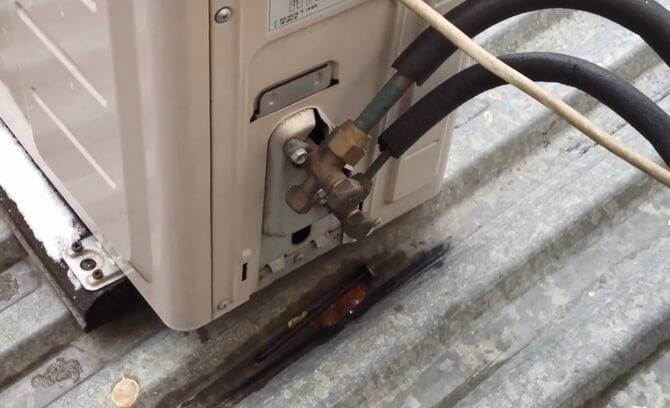

расположение вентилей на ККБ
В первую очередь предусматривают наличие необходимого инструментария. Для самостоятельного снятия кондиционера понадобятся:
- разводной или газовый ключ;
- шестигранники;
- рожковые и торцевые ключи;
- индикаторная отвертка;
- труборез;
- манометр или манометрическая станция.
манометрическая станция и газовый вентиль
Сначала демонтируют внешний модуль – компрессорно-конденсаторный блок или ККБ.
Шаг 1. Разводным или гаечным ключом на торцевой стороне ККБ открывают заглушки вентилей.
Шаг 2. Закрывают жидкостной кран внешнего блока. Используют шестигранный ключ.
Шаг 3. Чтобы весь фреон перешел во внешний модуль, запускают кондиционер в режиме охлаждения на 30-40 секунд. Как только компрессор начал работать только на всасывание, на вентиль от газового трубопровода подсоединяют манометрическую станцию и ждут, когда показатели обнулятся. Сразу же перекрывают вентиль обратного забора фреона.
Шаг 4. Систему полностью обесточивают. Прежде чем приступить к следующему этапу снятия кондиционера со стены, индикаторной отверткой проверяют отсутствие тока, вставив ее в клемму с фазой.
Шаг 5. Теперь труборезом перерезают фреоновую магистраль, так как она является несъемным элементом конструкции. Оставшиеся концы необходимо заизолировать от влаги и мусора. Для этого можно использовать изоленту.
заизолированные коммуникации
Шаг 6. Аккуратно отсоединяют дренажный трубопровод и провода межблочных соединений. Концы электрических проводов и дренажную трубку тоже желательно обмотать защитным материалом.
Шаг 7. Теперь приступают к демонтажу самого прибора. Как правильно снять внешний блок кондиционера с кронштейнов? Чтобы отсоединить его от гаек и болтов, используют рожковый или торцевой ключ. Так как ККБ обычно имеет немалый вес, желательно взять второго человека в помощники.
Шаг 8. Кронштейны снимают с поверхности здания или балкона, открутив запорную арматуру торцевой головкой.
После того как кондиционер уже снят со стены, приступают к его упаковыванию. Для этого понадобится многослойная картонная коробка, пенопласт и мягкая упаковочная пленка в рулоне.
Если перевозка планируется на зимнее время, нужно демонтировать кондиционер со стены чтобы не вытек весь фреон. Для этого обязательно используют манометрическую станцию. Но большинство специалистов советуют спустить хладагент и после полностью перезаправить контур.
Демонтаж сплит системы
Демонтаж сплит системы проводится в обратном порядке. О демонтаже наружного блока:
Прочие шаги очевидны. Каждый может снять внутренний блок, демонтировать несущую скобу, перетащить агрегат к месту нового базирования. Лучше использовать заводскую тару, не забывайте сверять шильдики.
Хотим поблагодарить энтузиастов, догадавшихся снимать видео. Догадки проверены по материалам, полученным при помощи кинокамер. Рассматриваем обзор как пояснение к материалу на Ютуб.
В связи со сменой расположения офиса или с переездом на новое место может потребоваться демонтаж сплит системы. Процесс имеет некие свои особенности относительно времени года, прибора, а также наличия необходимых инструментов.
Как снять кондиционер со стены самостоятельно: инструкция
Перед началом снятия сплит-системы, нужно подготовить не только обычные бытовые инструменты, но и профессиональные.
К необходимым инструментам для демонтажа сплит-системы относятся:
- труборез;
- бокорез;
- строительный нож;
- крестовая и интегральная отвёртки;
- торцевые ключи-шестигранники;
- манометрический коллектор;
- рожковые и разводные ключи;
- дрель;
- шуруповёрт.
В ряде случаев может понадобиться страховочное снаряжение.
Подготовительный этап
После подготовки инструмента изучите рекомендации специалистов по правильному демонтажу системы кондиционирования. Большинство пренебрегает рекомендациями профессионалов, после чего кондиционер демонтируется с множеством ошибок.
Интересно:
Демонтаж без закачки фреона в устройство приводит к его утечке. Восстановить фреон затем достаточно непросто и дорого. Минимальная сумма финансовых затрат – четыре тысячи рублей.
Спуск фреона
Предусмотрено три основных метода, как произвести демонтаж кондиционера собственноручно:
- разбор с выпусканием фреона;
- сохранение фреона в приборе;
- сбережение хладагента в полном объёме благодаря применению особой методики и специализированного оборудования.
Последний метод позволяет получить максимальный эффект без потерь, но остальные методы также широко используются.
Перед проведением работ внимательно рассмотрите конструктивные особенности системы кондиционирования. Она представляет собой замкнутый контур с хладагентом и включает компрессор, испаритель с конденсатором и систему медных трубок для соединения всех составляющих элементов и обеспечения подачи и отбора хладагента.
Для отключения системы кондиционирования без потери хладагента нужно закачать его в конденсатор. Это возможно при функционировании в режиме охлаждения посредством перекрытия вентиля от изделия к трубочке. Для перекачки фреона в полном объёме потребуется не более одной минуты. После перекачки необходимо перекрыть вентиль на трубке. С помощью данной операции вы сможете прекратить полную подачу газа.
Демонтаж
Работы начинаются со снятия внешнего блока. Для этого сначала необходимо отсоединить медные трубки. Трубки обрезаются на расстоянии порядка двадцати сантиметров от штуцера, а после зачеканить срезы для полной герметизации.
При длительном хранении устройства в разобранном состоянии медные трубки заполняются азотом, обеспечивают герметичность для предотвращения окисления.
Работы начинаются со снятия внешнего блока
Наружный блок
После отсоединения медных трубок устраните тепловую изоляцию. Желательно, чтобы операция производились двумя людьми: один будет работать снаружи здания, а другой внутри помещения. Это значительно упростит и ускорит процесс.
Так, один человек произведёт отключение электрической энергии, а другой отсоединит провода.
Трубки следует выпрямить, чтобы они смогли пройти сквозь отверстия в стенке. Далее, к ним прикручивается конец кабеля, перетаскиваемого в помещение. После этого откручиваются гайки, которые поддерживают внешний блок на кронштейнах.
В завершении операции блок снимают и перетаскивают в здание. Хранение его возможно только вертикально.
Отсоединение компрессора
Компрессор очень важно демонтировать правильным образом. Для этого необходимо произвести следующие операции:
- Снять крышку с внешнего модуля.
- Отсоединить трубки всасывания и нагнетания.
- Обесточить электропроводку.
- Открутить крепёж конденсатора и вентилятора.
- Вытащить конденсатор.
- Удалить крепления и произвести демонтаж компрессора.
При данной последовательности мероприятий устраняется возможность дефекта труб и становится возможным проведение ремонта прочих узлов.

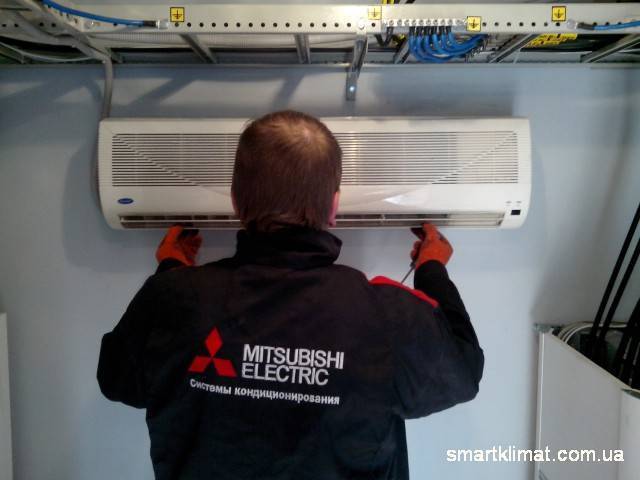

Внутренний блок
Имеются случаи, когда хозяева ограничиваются демонтированием только внешнего блока. К примеру, при ремонте компрессора
Когда требуется удаление всей сплит-системы, важно учитывать имеющиеся нюансы демонтажа внутреннего блока
Чтобы демонтировать внутренний модуль кондиционера, необходимо выполнить следующие действия:
Снять крышку корпуса, ориентируясь на указатели, находящиеся в нижней части изделия.
Отсоединить электрокабель путём откручивания от клемм, после чего осторожно вынуть из сплит-системы.
Отцепить патрубок, установив заранее резервуар, оттуда может вытечь жидкость.
Снять теплоизолятор и отсоединить трубопровод с хладагентом.
Открутить осторожно трубки как при снятии внешнего блока, и замотать их изолирующей лентой, либо закрутить крышками.
Главная цель
- Аккуратно демонтировать внутренний модуль и удалить установочную пластинку.
Полный демонтаж с отключением от коммуникаций
Как снять сплит систему, если требуется полный демонтаж? Прежде всего, мы не рекомендуем самостоятельно снимать кондиционер, если у вас нет должных навыков и опыта. Вы должны обладать целым рядом специфических знаний, чтобы снять внутренний блок аккуратно, не повредив систему.
К сожалению, не имея достаточно практики вы даже не сможете предугадать возможные проблемы. Для качественного и безопасного монтажа недостаточно иметь на руках один лишь набор инструментов. Не стоит забывать, что кондиционер работает на фреоне. А он может быть опасен для вашей кожи и органов дыхания.
Именно по этой причине мы категорически не рекомендуем производить демонтаж своими руками. Доверьте эту работу профессионалам. Не стоит доверять соседу, знакомому и даже другу, если вы не уверены в их компетентности. Неумелые мастера могут ненароком поверить ваш кондиционер, а вы узнаете об этом только через пару месяцев эксплуатации. И тогда ремонт встанет в копеечку.
Поверьте, такая экономия не принесет вам ничего хорошего. Лучше один раз заплатить опытному мастеру, чем потом отдать в два раза больше денег, пытаясь исправить ошибки. Время и нервы дороже любых денег, это вам скажем любой владелец сплит-системы, столкнувшийся с проблемами после самостоятельно демонтажа.
Если вы трезво оценили свои силы и все таки решили снимать кондиционер самостоятельно, прочтите статью ниже. В ней мы даем исчерпывающую информацию.
Возможные неприятности при некорректном демонтаже
Будь то квалифицированный специалист или любитель, желающий осуществить демонтаж кондиционера самостоятельно, человек должен знать, как устроен данный девайс, чтобы избежать неприятных последствий. Казалось бы, отсоединить трубки и открутить несколько метизов – пустяковое дело, но практика показывает, что всё несколько сложней.
Затем конденсатор обдувается относительно холодным воздухом, благодаря чему хладагент остывает и переходит в жидкое агрегатное состояние, что сопровождается экзотермической реакцией. Благодаря этому воздух, идущий через конденсатор, нагревается. Нагретый хладагент из конденсатора двигается в терморегулирующий вентиль, в котором он частично переходит в газообразное состояние при пониженном давлении. Затем жидкий и газообразный хладагент поступает в испаритель, получающий воздух из помещения. Там вещество окончательно переходит в газообразное состояние, благодаря чему поглощает тепло из комнаты, после чего отправляется в компрессор для повторного цикла.
То есть становится ясно, что кондиционирование требует от девайса довольно сложной организации, в особенности от насоса. Он должен быть абсолютно герметичным, причем использование дополнительных уплотнений не допускается в связи с регулярными скачками температуры и давления. Поэтому герметичность обусловлена лишь посредством точности всех деталей. Вот именно здесь обычно и возникает проблема у тех, кто решил демонтировать кондиционер своими руками. Если допустить ошибку, снимая систему, можно повредить насос, что приведет к снижению эффективности работы девайса, а затем – к полной поломке. Обычно он ломается, если в насос попадает пыль и другие аэрозоли, вредящие стенке, или кислород
Поэтому демонтаж кондиционера требует предельной осторожности
Если повредить кондиционер при снятии, правильно работать он уже не будет
Демонтаж сплит системы в зимнее время
Всем известно, что сплит системы могут использоваться не только для охлаждения, но и для обогрева помещения. И ситуация бывает, складывается таким образом, что снять систему требуется именно зимой. Демонтаж устройств зимой и летом несколько отличается, так как в жаркий период необходимо весь фреон перекачать во второй блок, который расположен на улице.
Для этого систему подключают к сети, устанавливают “холодный” режим, на манометре выставляют параметры низкого давления. Далее блокируют поступление охлаждающей жидкости, перекрыв клапан высокого давления. В результате таких манипуляций весь фреон оказывается во втором блоке, который установлен снаружи. Сплит систему необходимо выключать тогда, когда показатели манометра будут равны нулю.
В зимний период практически вся охлаждающая жидкость находится в уличном блоке, поэтому нужды в ее перекачке нет. Исходя из этого, снять сплит систему своими руками зимой еще проще. Для этого достаточно просто отключить устройство и снять оба блока. Единственное с чем могут возникнуть сложности, так это с перекрытием кранов. При возникновении такой проблемы ее можно легко устранить обогрев их феном.
Для длительного безопасного хранения в блок системы (внутренний) необходимо закачать азот, но самостоятельно в домашних условиях это выполнить просто нереально.
Этап второй: демонтаж сплит-системы
Перед демонтажем труб обозначьте их маркером, поцарапайте или обмотайте разноцветной изолентой. Открутите трубопроводы со стороны внутреннего и наружного блока и немедленно загерметизируйте отверстия. Для этого можно купить специальные заглушки или, на крайний случай, воспользоваться скотчем и изолентой. Главное требование — предотвращение попадания пыли в трубопровод во избежание повреждения компрессора.

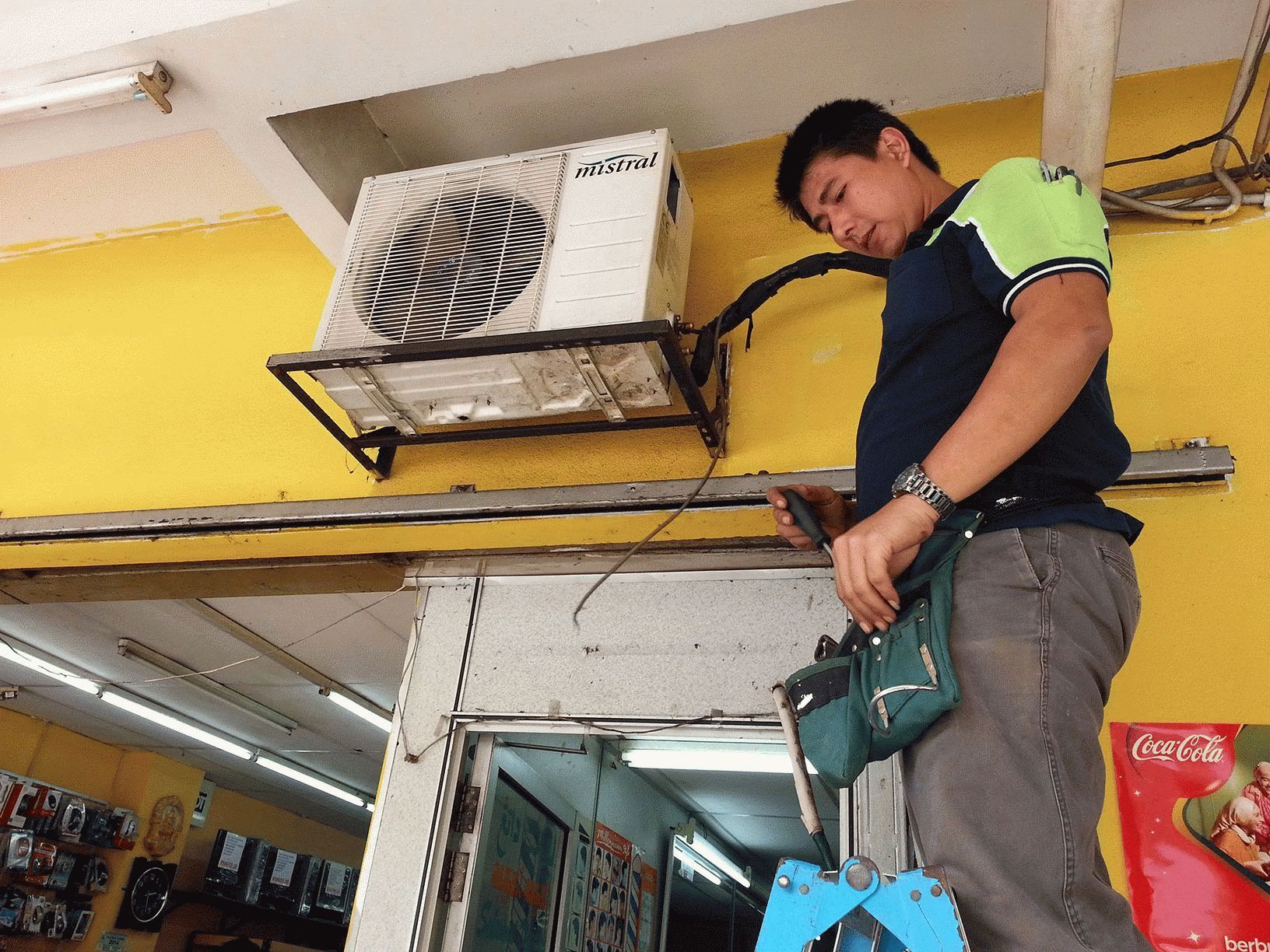

Как снять наружный блок сплит-системы
Снятие наружного блока кондиционера — дело трудное и небезопасное. Не рекомендуется самостоятельно демонтировать, если он закреплен на высоте более 2-3 м.
Если вы уверены, что справитесь, то прочитайте инструкцию по снятию внешнего блока:
Используя гаечный ключ, снимите зажимы, соединяющие фитинги с медными трубками
Осторожно отведите их в сторону. Закрутите на отверстия заглушки, чтобы предотвратить попадание в посторонних частиц
В качестве альтернативы, вместо того, чтобы снимать трубки, их можно просто откусить и загнуть расплющив концы.
Следующий шаг — отсоединить наружный блок от источника питания. Отыщите на устройстве крышку, закрывающую клеммы. Прежде чем отсоединять проводку, приклейте сверху малярный скотч и напишите порядок подключения, чтобы в дальнейшем вам не пришлось припоминать куда и что подсоединять. Теперь можно открутить кабели.
Отвинтите болты, соединяющие внешний блок с кронштейном, закрепленным на внешней стене. Обычно их несколько штук по краям корпуса. Осторожно снимите устройство с кронштейна.
Итак мы рассмотрели вопрос о снятии внешнего блока кондиционера. Теперь перейдем к блоку расположенному внутри дома.

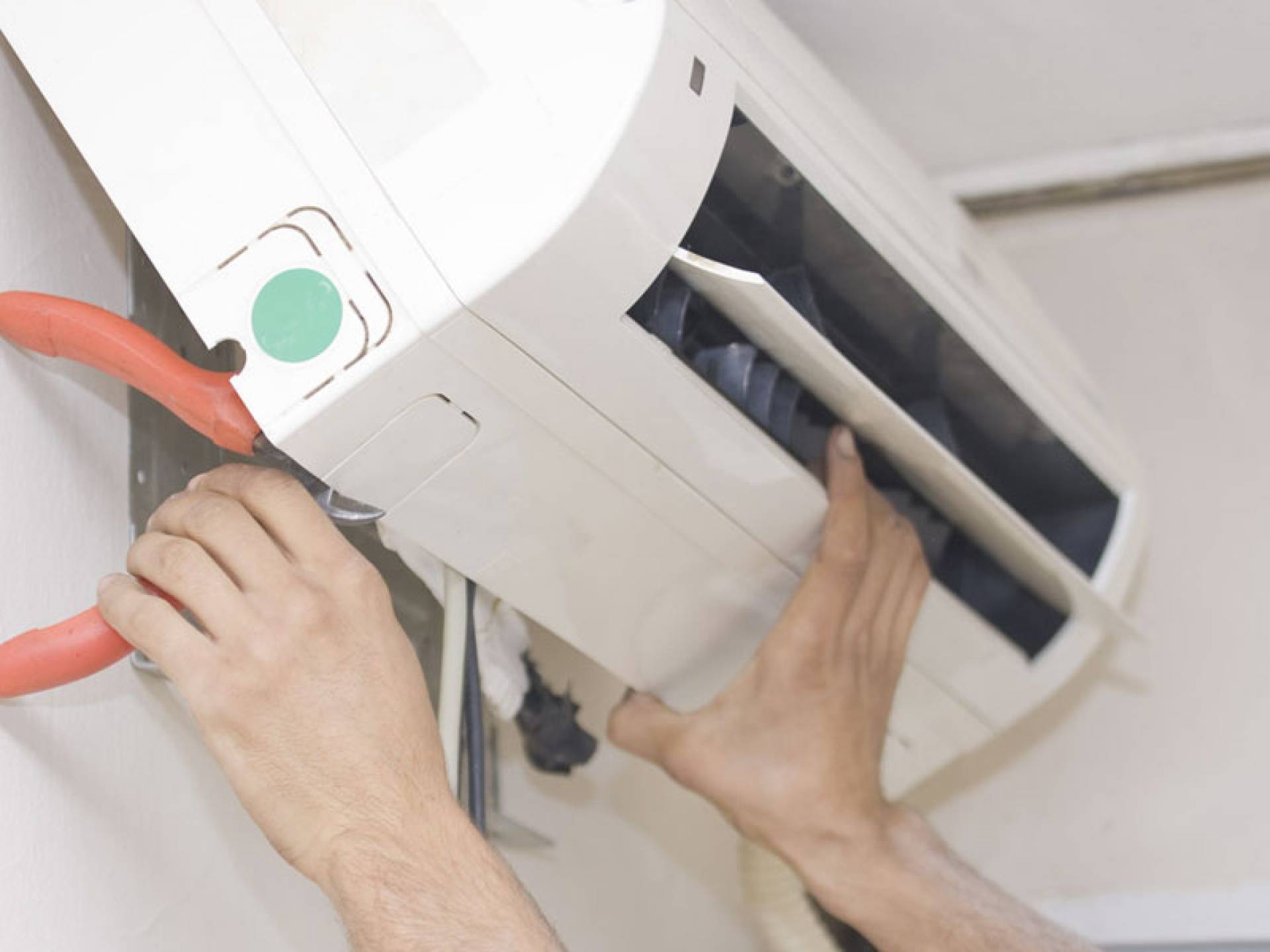

Как снять внутренний блок сплит-системы
Самостоятельный демонтаж кондиционера не завершается на внешнем блоке. Также необходимо снять блок внутри дома. Вы можете выполнять эту работу самостоятельно, но предпочтительнее делать её вдвоем.
При демонтаже блока необходимо сначала отключить его от всех коммуникаций. Во многих сплит-системах коммуникации подведены к блоку в одном месте. Вы можете снять защитный пластик, чтобы обнажить соединение.

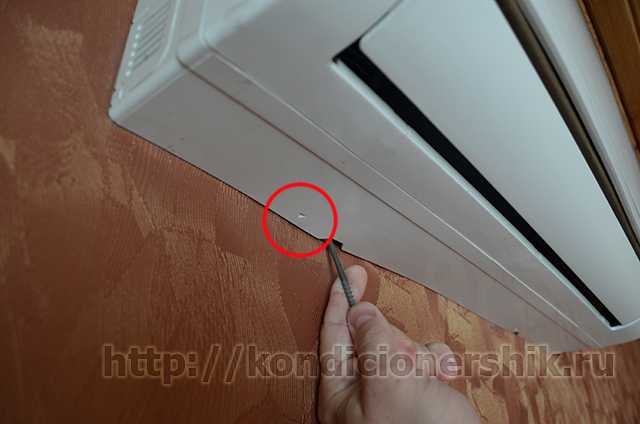

Убедитесь, что на нижней части устройства есть защелки
Разблокируйте их и осторожно потяните устройство от стены, попытайтесь зацепить пучок соединительных труб и вытащить их наружу
Если защелок нет, необходимо демонтировать переднюю панель и попытаться найти подводящие трубки.
Коммуникационный пучок обычно изолирован особым материалом. Изоляцию следует аккуратно, но не полностью, прорезать ножом
Важно иметь возможность добраться до соединений, чтобы открутить их, сохранив при этом изоляцию как можно более целой
Порядок дальнейших действий:
Открутите гайки при помощи соответствующих ключей. Закройте открытые концы трубок колпачками, чтобы защитить их от посторонних частиц. В качестве альтернативы можно отрезать трубку и сплюснуть её конец.
Отыщите место соединения сливной трубы и поддона. Обрежьте трубу так, чтобы было легче соединить их вместе при повторной установке кондиционера.
Отключите электропитание и снимите электропроводку
Нанесите сверху малярный скотч и подпишите порядок подключения проводов, чтобы вам было легче собрать блок на новом месте.
После отключения питания осторожно снимите устройство со стены, ослабив оставшиеся защелки или открутив крепежные элементы. Рекомендуется, чтобы блок снимали два человека, так как одному это сделать сложно.

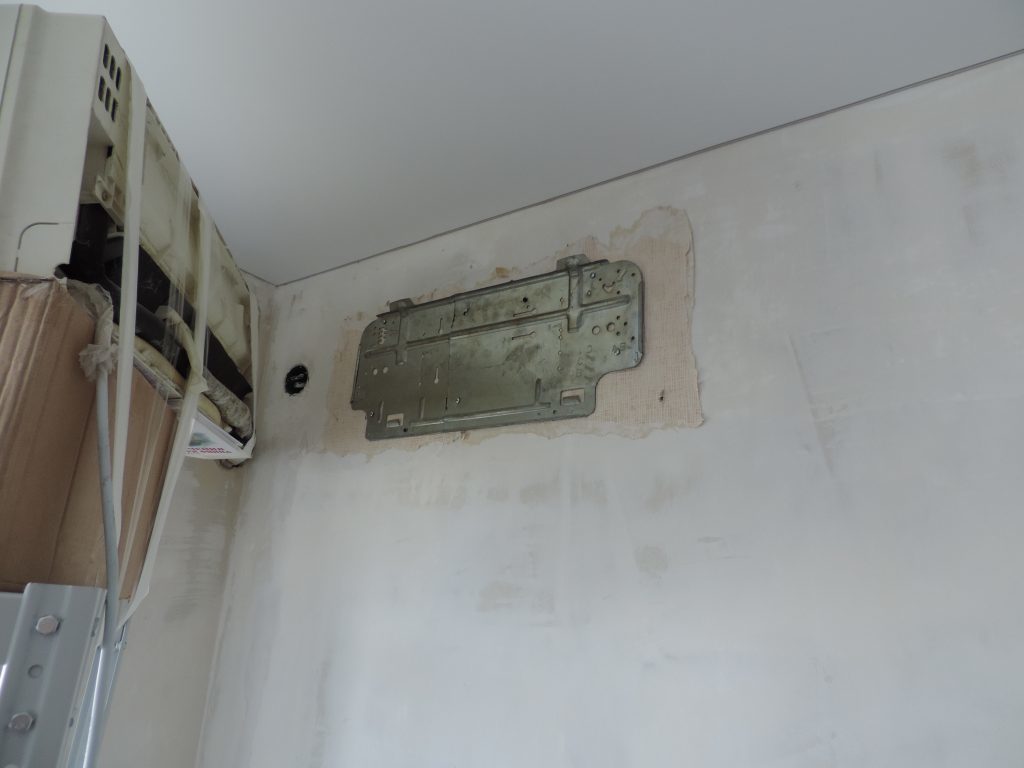

Открутите монтажную панель со стены.
Обратите внимание, что внутри бытового кондиционера имеется дренажный поддон, который может быть переполнен водой. Его нужно аккуратно снять, слить и дополнительно помыть
Теперь вы можете собрать все детали на полу, чтобы облегчить транспортировку сплит-системы и её установку на новом месте. Прикрутите устройство на монтажную пластину, которую вы предварительно сняли со стены. Закрепите все движущиеся части малярным скотчем. Все готово для переезда.
Сейчас остается только удалить коммуникации, оставшиеся в стене. Работайте аккуратно, старайтесь не испортить медные трубы. Если трубопровод скрыт за слоем штукатурки и вы не хотите повредить отделку, можно оставить все как есть. Однако на новом месте вам придется заново их проложить.
Демонтаж наружного блока
Демонтаж сплит системы своими руками осуществляется несколько трудней, нежели аналогичный процесс с моноблочными кондиционерами вроде оконного или мобильного. В таких случаях требуется всего лишь перекрыть каналы подачи хладагента, включить девайс и подождать, пока вещество его покинет, чтобы не навредить окружающему помещению
Затем кондиционер выключают из сети, отсоединяют слив, осторожно снимают с креплений и отсоединяют патрубки, чтобы можно было окончательно снять девайс – абсолютно ничего сложного
Люди, думающие, как снять сплит систему, должны понимать, что первым делом осуществляется демонтаж наружного блока системы кондиционирования. Изначально нужно хотя бы вкратце ознакомиться с архитектурой девайса. На наружном блоке находятся два штуцера, поверх которых закручены крышечки. Визуально хорошо заметно отличие между этими патрубками: трубка, подсоединенная к первому, толще – это подводящий, или паровой, трубопровод; второй патрубок относится к отводящему, или жидкостному. Под крышечками находятся гайки, регулирующие подачу или отвод хладагента. Возле подводящего штуцера находится ниппель, благодаря которому стравливают фреон из кондиционера.

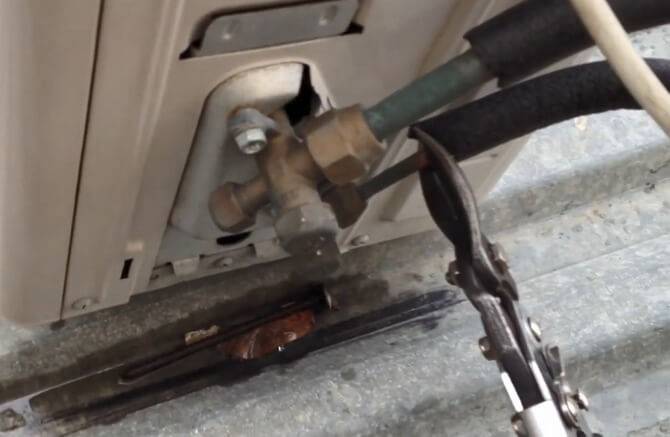

Согласно инструкции, отображающей, как правильно демонтировать сплит систему, снятие наружного блока осуществляется посредством следующих этапов:
С обоих патрубков снимают разводным ключом крышки, чтобы получить доступ к вентилям подводящего и отводящего трубопроводов. К ниппелю парового штуцера подсоединяют манометрический коллектор. Включают систему на всю мощность в режиме «охлаждение». Затем, когда из внутреннего блока начал идти поток холодного воздуха, шестигранным торцевым ключом перекрывают вентиль жидкостного патрубка и внимательно следят за давлением хладагента в газообразном агрегатном состоянии благодаря манометрическому коллектору. Отдельные специалисты отмечают, что подключить манометр можно и после запуска системы, так как, по их заявлениям, таким образом можно избежать лишней течке компрессорного масла из сплит системы. Когда давление падает ниже отметки нуля, вентиль парового патрубка перекрывают торцевым шестигранником и быстро выключают систему кондиционирования. Выполнив эти условия, весь хладагент будет находиться в конденсаторе наружного блока. На этом этапе уже можно отсоединять трубопроводы от системы. Жидкостный парубок обычно откручивается без особых усилий, а вот с паровым всё не так просто. Дело в том, что, отсоединяя её, можно что-то оборвать или чему-то повредить, злоупотребив силой. Поэтому рекомендуется при откручивании гайки разводным ключом придержать вентиль, накрутив на него крышку, чтобы не повредить резьбу. В таком случае, когда все трубопроводы отсоединены, нужно быстро вентили закрыть крышечками или, если таковые отсутствуют, заглушить изолентой. Это предотвратит попадание в систему различных загрязнителей и обезопасит её. Другой способ отсоединить трубопроводы, который тоже обычно практикуется – обрезать медные трубки на расстоянии около двадцати сантиметров от парубков труборезом
Затем незамедлительно нужно их осторожно сдавить и согнуть под углом в 180°, чтобы внутрь ничего не попало. Ни в коем случае нельзя этим пренебрегать. Все трубы должны быть закрыты
Работа с наружным блоком подходит к концу
Все трубы должны быть закрыты. Работа с наружным блоком подходит к концу
Остаётся отсоединить электрические коммуникации с помощью крестовой отвертки. И вот последний этап – необходимо отсоединить внешний блок системы от укреплений. Обычно он прикручен к ним четырьмя болтами М8, но могут также встречаться М6 и М10. Открутив всё, блок аккуратно ставят на устойчивую поверхность (можно на землю) и разбирают крепления – всё-таки могут пригодиться для установки системы в дальнейшем.
Все трубы должны быть закрыты. Работа с наружным блоком подходит к концу. Остаётся отсоединить электрические коммуникации с помощью крестовой отвертки. И вот последний этап – необходимо отсоединить внешний блок системы от укреплений. Обычно он прикручен к ним четырьмя болтами М8, но могут также встречаться М6 и М10. Открутив всё, блок аккуратно ставят на устойчивую поверхность (можно на землю) и разбирают крепления – всё-таки могут пригодиться для установки системы в дальнейшем.
Если кондиционер демонтируют временно, чтобы отвезти в ремонт, нет никакой необходимости снимать кронштейны, разобрать всегда успеется.
Демонтаж наружного блока может оказаться довольно сложным мероприятием
Как правильно и быстро демонтировать внешний блок сплит-системы
Данную процедуру не следует выполнять, если система установлена на верхних этажах многоэтажного дома. Это может быть опасно для жизни.
Снятие внешнего блока на верхних этажах
Снятие внешнего блока сплит-системы происходит только после того, как будут правильно выполнены все вышеописанные операции. Начинать демонтаж следует с отключения входного электрического кабеля, провода которого подходят к клеммной коробке кондиционера, расположенной под специальной защитной крышкой. Для упрощения подключения устройства на новом месте провода следует промаркировать соответствующими цветами (красный – фаза, синий – ноль, жёлто-зелёный – заземление).
Остаётся только открутить гайки, которые крепят кондиционер к кронштейнам. Проблемы в этом нет, но необходим помощник, поддерживающий внешний блок во время всего процесса. Когда гайки откручены, можно аккуратно снимать блок и готовить к транспортировке.
Не стоит забывать кронштейны, к которым крепится кондиционер. Обычно их монтируют с помощью дюбелей к внешней части стены, и на демонтаж уходит немного времени.
Следует знать, что производители сплит-системы категорически запрещают перевозить устройства, в которые закачан фреон. Почему? Ответ прост: после всех вышеописанных действий, в системе образуется чрезмерное давление, а корпус кондиционера не рассчитан на даже на малейшее механическое воздействие. Поэтому без необходимых условий (обкладывание блока уплотнителем или специальной плёнкой) корпус блока может просто прорвать. Понять это можно по характерному шипению.
Когда лучше демонтировать кондиционер
У многих фирм существуют сезонные скидки, причем весьма существенные
Сезонность практически не влияет на стоимость услуг по демонтажу климатического оборудования. Но гораздо важнее учесть погодные условия при проведении работ.
Так, не стоит проводить демонтаж в зимнее время, поскольку низкие температуры существенно усложнят работу или сделают ее попросту невозможной (например, из-за необходимости выпуска фреона). Не следует проводить демонтаж в дождь и снегопад, так как влага способна повредить элементы наружного блока. Если нет дождя, снега и мороза, то, пожалуйста, демонтируйте ваше устройство.
