Как самому сделать дефлектор
Мы выбрали самый простой вид дефлектора (агрегат Григоровича), его можно сделать самостоятельно. Такая конструкция увеличивает тягу на 20–25%, что вполне устраивает большинство пользователей. Найдите чертеж устройства, ознакомьтесь с рекомендованными размерами и перечнем отдельных элементов. Для изготовления дефлектора понадобится небольшой кусок оцинкованной жести, ножницы для резки металла, приспособление для установки специальных заклепок.

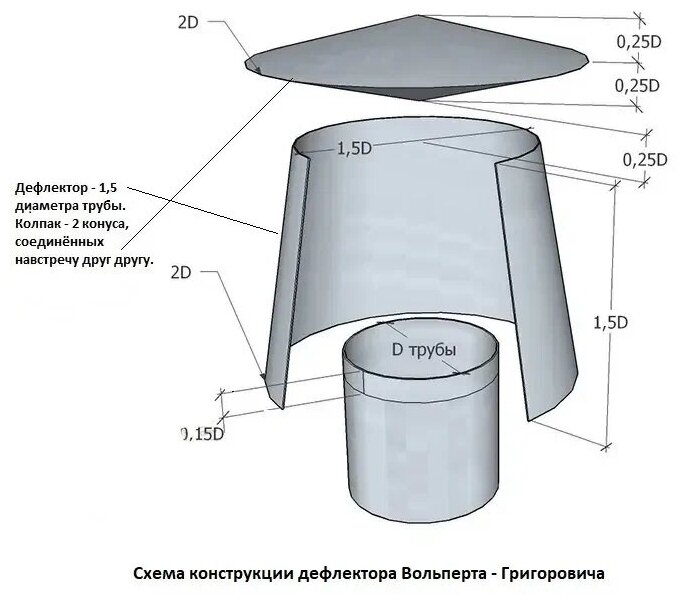

Пример эскиза дефлектора для самостоятельного изготовления
Как рассчитать размеры дефлектора
Шаг 1. Перенесите размеры составных частей устройства на металл. Для этого начертите на поверхности два круга и две дуги указанных диаметров. Делать это лучше с помощью специального циркуля жестянщика. Если его нет – не проблема. Вбейте по центру металла гвоздь, привяжите к нему ниткой фломастер или карандаш, длина нитки равняется радиусу круга. Такое элементарное приспособление отлично работает, проверено практикой. Ножницами по металлу вырежьте заготовки.

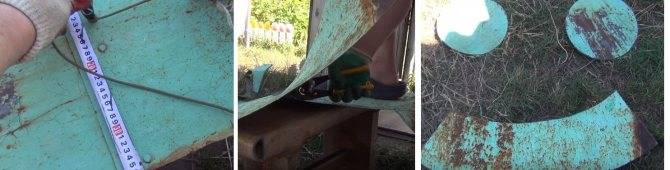

Выполняют разметку на куске жести, вырезают заготовки
Шаг 2. Соберите корпус дефлектора. Для этого на краях его развертки высверлите отверстия под диаметр заклепок. Вначале следует высверливать с одной стороны, затем временно согнуть корпус и сделать метки на другой стороне. Они должны точно совпадать, в противном случае возникнут большие проблемы во время установки заклепок.
По краю высверливают отверстия и соединяют корпус заклепками
Шаг 3. Рассчитайте сектор, который надо вырезать для загиба круглых элементов. Но удалять его не стоит, лишний металл необходим для соединения заклепками загиба. Можно пользоваться формулами и узнавать угол загиба, а можно сделать разрез по одному радиусу и на практике подбирать оптимальный вид элемента. Второй вариант намного быстрее, а на эффективности функционирования устройства никак не отражается.
На круглых заготовках делают разметку и разрезают по линии
Шаг 4. Согните круги, просверлите отверстия и закрепите их заклепками. Расстояние между заклепками 3–4 см, чаще нет необходимости, никаких механических нагрузок в этих местах нет.
С помощью заклепок соединяют края выреза
Цены на ручные заклепочники
Ручные заклепочники
Шаг 5. Нарежьте небольшие полоски металла для фиксации тарелок, длина каждой примерно 2 см, ширина один сантиметр.
Из жести нарезают небольшие полоски и сверлят в них отверстия
Шаг 6. Скрепите две тарелки между собой. Герметичность стыков обеспечивать нет надобности, главное добиться устойчивости дефлектора.

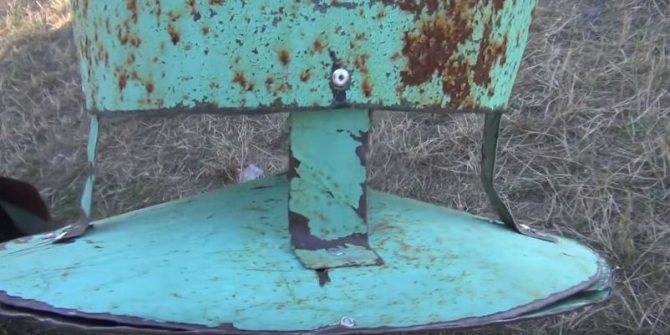

Получившиеся тарелки соединяют между собой теми же заклепками
Шаг 7. Соберите все элементы в единую конструкцию. Длина и количество полосок фиксации указаны на рабочих чертежах. Проверьте прочность крепления, если есть слабые узлы, то усильте их.
С помощью полосок крепят тарелки к корпусу
Шаг 8. Примерьте агрегат на трубе, при обнаружении отклонений по размерам исправьте их. Внимательно соблюдайте все параметры, они играют важную роль в изменении скорости движения воздушных потоков. В противном случае эффективность работы устройства значительно понизится.
Готовый дефлектор примеряют на трубу
Шаг 9. Изготовьте металлический хомут и прочно закрепите дефлектор на трубе дымохода.
Для надежности нижнюю часть конструкции укрепляют хомутом
При желании можно проверить эффективность функционирования устройства. Сделайте самодельные пропеллеры и определите примерную скорость воздушного потока в дымоходе с дефлектором и без него. Если все сделано правильно, то разность будет заметной на глаз, ничего подсчитывать нет надобности.
Установка дефлектора на дымоход
Для чего нужен дефлектор
Основное предназначение дефлектора – усиление и стабилизация тяги в дымоходе или вытяжном вентиляционном узле.
Благодаря разрежению воздуха внутри устройства всегда присутствует достаточно сильная тяга, которая выводит наружу дым, золу, углекислый, угарный газ и другие побочные продукты горения топлива.
Кроме создания тяги, дефлектор предотвращает обратный ход отработанных газов вниз по дымоходу в помещение. Иногда ветер на крыше бывает настолько силен, что естественная тяга дымохода не может преодолеть ветровое сопротивление, из-за чего выхлоп удерживается в трубе или поступает в помещение.
Это противоречит нормам безопасности эксплуатации жилых зданий и сооружений. Дефлектор, работающий за счет силы ветра, направляет его в нужное русло, предотвращая эффект подавления тяги.
Еще одна важная функция дефлектора – защита патрубка дымохода или вытяжного узла от попадания атмосферных осадков, пыли, листьев и других загрязнителей внутрь. Устройство работает как колпак или козырек, закрывая собой отверстие дымохода.
Некоторые хозяева используют дефлекторы и с декоративной целью, украшая их или изготавливая в различных формах (животных, птиц).
Что из себя представляет дефлектор
Приспособление, используемое для усиления тяги, применяется повсеместно. Окончание дымохода, как правило, оформляется колпаком определенной формы. Причем, не простым колпаком для защиты от птиц, бабочек, листьев и прочих представителей флоры и фауны.
Это изделие, имеющее определенное строение, и выполняющее роль усилителя тяги, что положительно сказывается на расходе топлива.
Необходимость использования дефлектора
Дефлекторы, предлагаемые на рынке стройматериалов, имеют различную форму, размер. Материал, из которого они изготовлены, также отличается. Это может быть пластик, оцинкованная сталь, нержавейка и другие сплавы. Сфера применения прибора также весьма широка.
Разновидности усилителей тяги для установки на дымоходы для частного и коллективного использования отличаются внешним видом, материалом изготовления и стоимостью изделия.
Дефлектор используют для усиления тяги в вентканалах, дымоходах.
В зависимости от предназначения, выделяют изделия для установки на:
- дымоходы;
- вентканалы;
- канализационные вентстояки;
- поршневой авиамотор (в систему охлаждения);
- прочие системы.
Это устройство используют для дымоходов, расположенных на крышах как жилых домов, так и бань, гаражей и других помещений, которые отапливаются котлом.
Главное, чтобы по технике безопасности не было запрещено устанавливать такие дополнительные приборы на трубе. Причем, нет разницы, коллективный это дымоход или индивидуальный.
Дефлекторы разрешено устанавливать на дымоходах как одно, так и многоэтажных зданий в домах старой постройки и в новостройках
Основные функции, которые выполняет дефлектор, поставленный на дымоход:
- усиление тяги;
- защита от искр;
- предотвращение попадания сторонних предметов и живности в трубу дымохода;
- служит неким заменителем дополнительного отрезка трубы;
- защищает внутреннюю трубу от разрушения.
Выходит, что дефлектор весьма полезное приспособление. Единственное, нужно учитывать индивидуальные особенности отопительного котла, установленного в доме/бане и материал, которым покрыта крыша.
Подбирая модель дефлектора, прежде всего учитывают тип установленного в доме котла
Особые требования предъявляются к монтажу дефлектора на газовые дымоходы. В некоторых моделях агрегатов категорически противопоказана установка каких-либо устройств на дымоход.
Как устроен отражатель?
Дефлектор в переводе означает «отражать», «отклонять», что полностью характеризует его возможности. Он, в зависимости от модели, может состоять из различных деталей.
Основные составные части устройства:
- нижний цилиндр;
- верхний стакан;
- колпак.
Входной патрубок или нижний цилиндр непосредственно контактирует с трубой дымохода. Его делают из металлического листа. Также это может быть патрубок из асбестоцементной или керамической трубы.
Схема строения диффузора зависит от конкретной модели и отличается количеством деталей. Это наглядно продемонстрировано на картинке (+)
Верхний стакан расширяется в нижней части. Чтобы его прикрепить к цилиндру, используют специальные стойки. На верхнем и нижнем цилиндре для изменения направления ветра делают кольцевые отверстия.
Колпак, зонтик или навершие – все это название верхней части диффузора. Она может иметь различную форму – полукруглую, плоскую, с крышкой, двускатную щипцовую поверхность.
Как правильно выбрать и установить дефлектор на дымоход
Все замечали возвышающийся над дымоходной трубой колпак, но далеко не все знают, зачем он там установлен и какое его предназначение. Эта деталь называется дефлектором. На русский язык это переводится как «отражатель».
Он представляет собой небольшой навес над трубой и служит для ее защиты от агрессивного воздействия окружающей среды: ветра, осадков и для создания необходимой тяги.
Иногда его называют –дымник, а выполненный в какой-либо стильной форме – флюгаркой. Дефлектор установленный на трубу дымохода – это пришедший к нам со старины архитектурный элемент, и сегодня он может также приукрасить крышу любого здания. К тому же он выполняет кроме декоративной роли, еще и важную практическую функцию – усиливает движение воздуха в трубе.
Зачем нужен дефлектор
Система вентиляции в доме
Вытяжная естественная вентиляция работает за счет разницы давлений снаружи и внутри помещения, создается естественная тяга. Большое влияние на тягу имеет ветер, он может, как способствовать хорошей тяге, так и препятствовать ей.
Уменьшить отрицательное воздействие погодных условий поможет дефлектор. Он не только защищает вентиляционный канал от влияния погодных условий, но и защищает от попадания различных предметов, мусора, атмосферных осадков. Так же насадка повышает тягу на 15-20% и защищает от появления обратной тяги.
Дефлектор представляет собой насадку, которая монтируется на краю вентиляционного канала.
Особенности ротационных и статических дефлекторов
Ротационные (вращающиеся) модели сложного исполнения с системой лопастей. Предназначены для организации тяги исключительно в помещениях. Они отводят пары, запахи, газы. Побуждающая вращательная сила – естественные порывы ветра. Конструктивное исполнение позволяет ориентировать подвижную головку в определенном направлении и не зависеть от мощности и ориентации дующего ветра. Во время ее вращения создается вакуум, не позволяющий развиваться обратной тяге.
Стоит отметить и статическую конструкцию с вентиляционной установкой осевого вида. Работает на отсос воздуха из помещений. Сам статический дефлектор (ДС) устанавливается на кровле, вращается в определенном секторе. Монтируется на выходе вентиляционного канала. Здесь же, под дефлектором, внутри рукава компонуется осевой малошумный вентилятор низкого давления.
Запуск в работу производится в автоматическом режиме по сигналу датчика давления, но при незначительных значениях гравитационного давления. Дополняется комплект подведенным к изолированному стакану дренажом и воздуховодом длиной 1 м. Маскируется статическая вентиляционная конструкция над навесным потолком.
Статические дефлекторы используются в системе вентиляции для удаления воздуха из квартирных и коллективных аэрационных воздуховодов. На домах любой этажности, вновь возводимых зданиях и при реконструкции уже эксплуатируемых.
Ошибки установки и возможные проблемы
Одна из главных проблем в работе дефлектора – низкая эффективность, отсутствие тяги или поступление дыма и газов в помещение. Это означает, что дефлектор подобран неправильно, либо были допущены ошибки в установке.
При выборе типа дефлектора необходимо учитывать климат и погодные условия местности. Например, вращающийся или флюгерный тип не подходит для районов с холодными и снежными зимами, т.к. покрываются льдом и забиваются снегом.
Для таких районов лучше остановиться на дефлекторе ЦАГИ или Григоровича. Если для местности характерны порывистые ветра, для установки на дымоход подойдет Н-образный дефлектор.
Другие ошибки в установке, снижающие эффективность работы устройства:
- монтаж в т.н. аэродинамической тени деревьев или высоких зданий, которые снижают силу и скорость ветра;
- установка ниже уровня конька кровли, из-за чего возникает препятствие для воздушных потоков.
Еще одна частая проблема случается в работе дефлекторов, сделанных самостоятельно из листовой стали. Несмотря на то, что изготовить насадку на дымоход своими руками несложно, ошибки в расчетах диаметра и высоты диффузора могут снизить эффективность работы устройства.
Специалисты рекомендуют использовать универсальные формулы для расчета параметров дефлектора. Так, высота наружного цилиндра должна быть равна диаметру трубы дымохода, умноженному на 1,6. Ширина диффузора – диаметр трубы, умноженный на 1,3. Ширина защитного колпака должна быть равна диаметру дымохода, умноженному на 1,7-1,9.
- https://sovet-ingenera.com/otoplenie/o-drugoe/deflektor-na-dymoxod-svoimi-rukami.html
- https://KrovGid.com/drugoe/deflektor-na-trubu-dymoxoda.html
- https://tur-gaz.ru/deflektor-na-trubu-dymohoda-dlya-uvelicheniya-tyagi/
- https://eurosantehnik.ru/deflektor-tyagi-na-dymoxode-dlya-chego-on-nuzhen.html
- https://clubpechnikov.ru/deflektor-dymnik/
- https://topsamoe.ru/kakoj-deflektor-luchshe-na-dymohod-ot-zaduvanija/
- https://Roofs.club/dymohod/deflektor-na-dyimohod-svoimi-rukami-chertezhi.html
Изготовление дефлектора Григоровича своими руками
Для изготовления дефлектора Григоровича необходимо подготовить следующие материалы:
- Оцинкованный или нержавеющий лист, толщина которого должна быть до 1 мм.
- Металлические заклепки или болты.
- Плотная бумага или картон для создания дизайна будущего изделия.
- Ножницы для резки металла.
- Сверла и биты по металлу.
- Заклепочник.
Этапы создания

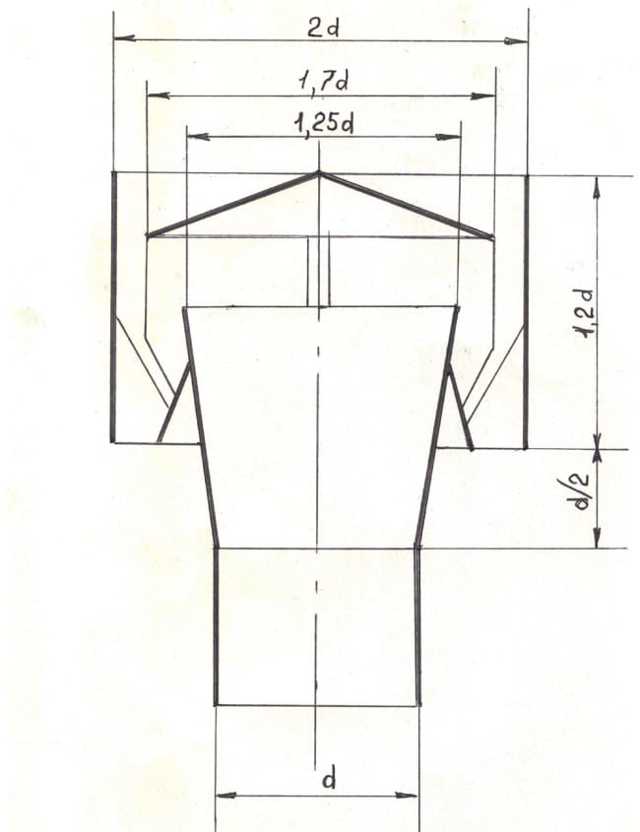

Для начала нужно подготовить рисунок на ватмане. Как и в предыдущем варианте, за основу берется внутренний диаметр дымохода. Далее в отчетах необходимо рассчитать следующие параметры:
- Высота конструкции должна составлять примерно 1,7 диам.
- Ширина защитного Деда Мороза должна быть в 2 раза больше внутреннего диаметра дымохода.
- Ширина диффузора должна составлять примерно 1,3 диаметра.
После этого нужно подготовить рисунок, который должен выглядеть так:
Далее нужно вырезать каждый листок бумаги. Предварительно прикрепив их к стальному листу, обведите кусочки и вырежьте их ножницами по металлу.
Согните примерно по 5 мм с каждого конца, чтобы закрепить детали. Каждую складку взбейте молотком, уменьшая ее толщину примерно в 2 раза. Просверлите в них 2-3 отверстия и соедините детали между собой так, чтобы диффузор имел форму цилиндра, а защитный зонтик — конуса.
Как и в предыдущей инструкции, сделайте больше полосок и используйте их для соединения вытяжки и самого диффузора.
Какой дефлектор лучше: самодельный или покупной
Всегда хочется сэкономить и собрать насадку для системы дымоотведения своими руками. Процесс несложный, все материалы можно найти в специализированном магазине. Такой конструкции вполне по силам обеспечить эффективное отведение газов, мощную тягу. Промышленные изделия могут гарантировать качество, надежное крепление элементов и выполнение поставленных задач. Но вот их стоимость часто расстраивает потребителя. (Читайте статью на тему «Как правильно топить баню — топим русскую баню правильно»)
Однозначного ответа на вопрос — какое изделие для системы дымоотведения лучше — нет. Промышленные модели позволят сэкономить время, большинство из них оснащаются креплениями для фиксации на цилиндре канала дымоотведения. Самодельные дадут возможность сэкономить. Но часто такие изделия собираются с ошибкой в расчетах, да и для крепления необходимо использовать заклёпочник или сварку. Помимо оборудования необходим опыт сварки. Это не всегда возможно обеспечить.
Неэффективная работа дефлектора в результате ошибок в расчетах, некачественного соединения деталей или плохого крепления на канале дымоотвода сведет на нет все усилия по созданию, покупке и установке. (Читайте статью на тему «Искрогаситель для банной печи: принцип работы, монтаж»)

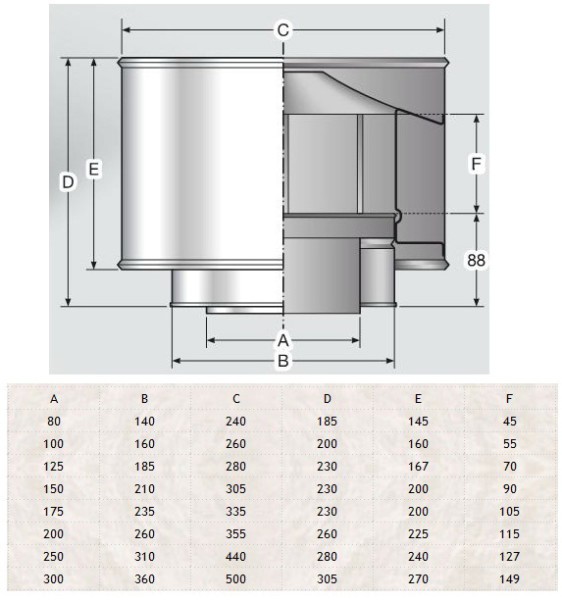

Чертежи, размеры и параметры
Каждый из имеющихся видов имеет свои параметры и методы изготовления. Для того чтобы разобраться в конструкциях и параметрах такого устройства, рассмотрим несколько из них, а также выясним, как сделать дефлектор на дымоход своими руками используя чертежи.
Дефлектор на трубу дымохода Григоровича: данный вид отличается простотой конструкцией и высокой эффективностью. Высота рассматриваемого устройства составляет 1.6 d, ширина изготавливаемого колпака не должна превышать 1.9 d
При изготовлении стоит также обратить внимание и на тщательно подобранную ширину диффузора, в данном случае, рассматриваемый параметр будет равен 1.3 d (стоит также отметить, что значение d означает выбранный диаметр дымохода, точнее, его канала)
Дефлектор ЦАГИ: в рассматриваемом виде важную роль играет правильно выбранный размер диффузора (точнее, широкой его части). Равен данный параметр 1.25 d, поскольку здесь необходимо изготовление кольца, нужно знать его размеры (высота 1.3 d, диаметр, при такой высоте должен быть равен 2.5 d). Поскольку в данной конструкции присутствует деталь в виде зонта, ее параметры также должны быть рассчитаны точно – ширина детали 1.8 d.
Дефлектор вращающийся ротационный
Они продаются как вращающиеся дефлекторы с аспиратором. Для увеличения производительности здесь используются форсунки с крыльчаткой на конце. Конструктивно эти устройства немного сложнее. Вращающаяся головка установлена на вертикальной оси и оснащена двумя не требующими обслуживания герметичными подшипниками.
На этой же оси установлена крыльчатка, подающая воздух через выхлопной канал. Этому способствует постоянное направление вращения головки устройства независимо от направления ветра.
Материал изготовления — более толстая алюминиевая фольга, менее толстая — лист нержавеющей стали толщиной 0,4 миллиметра.
Дефлектор
Вся типоразмерная линейка представляет собой весь стандартный ассортимент и позволяет использовать на каминах любого профиля.
Типы дымовых дефлекторов

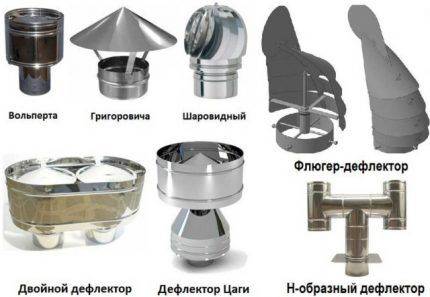

На сегодняшний день ассортимент этих приспособлений представлен несколькими, отличающимися по конструктивному исполнению, изделиями. Рассмотрим самые популярные модели:
- вентиляционной ЦАГИ;
- тарельчатый;
- шарообразный «Волпер»;
- устройство Григоровича;
- Н-образный.
Любой из вышеперечисленных дефлекторов дымохода обладает прекрасными эксплуатационными качествами. Разные модели могут отличаться по размерам и чувствительности к потокам ветра.
Существуют и другие приспособления, которые отличаются от классических моделей по конструктивному исполнению:
- вращающийся дефлектор;
- дефлектор «флюгер».
Принцип действия таких моделей не отличается от классических. В основе их работы лежат те же законы физики.
Эти приспособления изготавливаются из разных металлов. Самые распространённые материалы:
- оцинкованная сталь;
- нержавеющая сталь;
- медь.
Дефлекторы чаще всего изготавливаются из материалов, устойчивых к коррозии. например, нержавеющей или оцинкованной стали
Все вышеперечисленные материалы обладают одним общим свойством — устойчивостью к губительному воздействию коррозии
Это очень важное качество, ведь устройство монтируется снаружи дома, поэтому на него воздействуют различные разрушительные факторы окружающей среды
Кроме этого, существуют приспособления, которые монтируются в вентиляционных конструкциях (пластиковый вентиляционный дефлектор). Пластиковые дефлекторы в вентиляционных конструкциях выполняют, по сути, те же функции.
Зачем нужны дефлекторы?
Каждый человек может задаться вопросом: для чего нужны дефлекторы? Ответить на этот вопрос можно, ознакомившись с конструкцией и основными функциями, которые выполняет это устройство. Основная особенность дымохода, за счёт которой осуществляется вывод дыма из системы — тяга. Создание нужной тяги посредством перепада давления способствует полному выведению продуктов сгорания за пределы дома. Чтобы тяга было достаточной, рассчитываются такие параметры: диаметр труб в конструкции, тип их сечения, материал изготовления, высота трубы над кровлей и т. д. Также немаловажным фактором является общая форма конструкции.
При сильном ветре воздух может попадать в просвет трубы, тем самым создавая препятствие нормальному отводу дыма из системы. В некоторых случаях это может привести к образованию обратной тяги и задымлению отапливаемого помещения. Дефлектор не только защищает дымоход от попадания ветра, но и использует его силу для увеличения тяги.
Необходимость установки дефлектора дымохода
На функционировании отопительного оборудования отражается то, как в системе циркулирует воздух и устраняется дым. Если эти механизмы не отлажены, то процесс сгорания топлива нарушается, угарный газ проникает в помещение и наносит серьёзный ущерб здоровью.
Каждая часть дымохода должна быть установлена правильно, в противном случае тяга будет плохой
Случается, что нормализовать работу печи или камина правильные параметры дымовой трубы, то есть сечение, высота и конфигурация не в состоянии. В такой ситуации и прибегают к дефлектору, устанавливаемому на верхнем участке дымоотвода.
На дефлектор возлагается важная миссия — выравнивать или усиливать тягу в отопительном оборудовании. Помощником устройства в этом деле выступает ветер, создающий пространство с разряжённым воздухом и выталкивающий в него продукты сгорания, которые не смогли выйти из дымового канала.
Изготовление дефлектора Григоровича своими руками
Материалы
Для изготовления дефлектора Григоровича необходимо подготовить следующие материалы:
- Лист оцинкованной или нержавеющей стали, толщина которого должна достигать до 1 мм.
- Металлические заклепки или болты.
- Бумага или плотный картон для создания чертежа будущего изделия.
- Ножницы для резки по металлу.
- Дрель и сверла по металлу.
- Заклепочник.
Этапы создания
Сначала необходимо подготовить чертеж на листе ватмана. Как и в предыдущем варианте, за основу берется внутренний диаметр дымохода. Далее необходимо рассчитать следующие параметры в соотношениях:
- Высота конструкции должна составлять примерно от 1, 7 диаметра.
- Ширина защитного Санта должна быть в 2 раза больше внутреннего диаметра дымоходного канала.
- Ширина диффузора должна быть примерно 1, 3 диаметра.
После этого вам необходимо подготовить чертеж, который должен выглядеть примерно так:
Далее необходимо вырезать каждую деталь из бумаги. Предварительно закрепив их на стальном листе, обведите заготовки и вырежьте детали при помощи ножниц для резки по металлу.
С каждого края загибайте примерно 5 мм для закрепления деталей. Отбейте молотком каждый загиб, уменьшив его толщину примерно в 2 раза. Просверлите в них 2-3 отверстия и соедините детали между собой так, чтобы диффузор имел форму цилиндра, а защитный зонт — конуса.
Как и в предыдущей инструкции, сделайте несколько полос и с их помощью соедините колпак и сам диффузор.
Расчет дефлектора
Расчет дефлектора или турбодефлектора важно выполнять перед установкой. Для того чтобы определить размеры и вид будущего «колпака» нужно в первую очередь ориентироваться на диаметр самого дымохода
В общем, при любом раскладе, расчет выполняется исходя из этих данных.
Если ваш канал построен по классической схеме и имеет общепринятые значения и высоту, то можно воспользоваться специальными таблицами, которых в интернете масса. В неё подставляете значение высоты канала и выбираете нужный диаметр диффузора, а также его высоту. С помощью таблицы сможете рассчитать детали дефлектора.
Кроме того, если в таблице не нашли значение высоты вашего канала, то можно подставить средние размеры. К примеру, высота «колпака» должна быть равна 1,6 -1,7 d, ширина диффузора 1,2 – 1,3 d, ширина «колпака» 1,7- 1,9 d, d – это значение внутреннего диаметра дымохода.
Типы дымовых дефлекторов
На сегодняшний день ассортимент этих приспособлений представлен несколькими, отличающимися по конструктивному исполнению, изделиями. Рассмотрим самые популярные модели:
- вентиляционной ЦАГИ;
- тарельчатый;
- шарообразный «Волпер»;
- устройство Григоровича;
- Н-образный.
Любой из вышеперечисленных дефлекторов дымохода обладает прекрасными эксплуатационными качествами. Разные модели могут отличаться по размерам и чувствительности к потокам ветра.
Существуют и другие приспособления, которые отличаются от классических моделей по конструктивному исполнению:
- вращающийся дефлектор;
- дефлектор «флюгер».
Принцип действия таких моделей не отличается от классических. В основе их работы лежат те же законы физики.
Эти приспособления изготавливаются из разных металлов. Самые распространённые материалы:
- оцинкованная сталь;
- нержавеющая сталь;
- медь.
Дефлекторы чаще всего изготавливаются из материалов, устойчивых к коррозии. например, нержавеющей или оцинкованной стали
Все вышеперечисленные материалы обладают одним общим свойством — устойчивостью к губительному воздействию коррозии
Это очень важное качество, ведь устройство монтируется снаружи дома, поэтому на него воздействуют различные разрушительные факторы окружающей среды
Кроме этого, существуют приспособления, которые монтируются в вентиляционных конструкциях (пластиковый вентиляционный дефлектор). Пластиковые дефлекторы в вентиляционных конструкциях выполняют, по сути, те же функции.
Ошибки установки и возможные проблемы
Одна из главных проблем в работе дефлектора – низкая эффективность, отсутствие тяги или поступление дыма и газов в помещение. Это означает, что дефлектор подобран неправильно, либо были допущены ошибки в установке.
При выборе типа дефлектора необходимо учитывать климат и погодные условия местности. Например, вращающийся или флюгерный тип не подходит для районов с холодными и снежными зимами, т.к. покрываются льдом и забиваются снегом. Для таких районов лучше остановиться на дефлекторе ЦАГИ или Григоровича. Если для местности характерны порывистые ветра, для установки на дымоход подойдет Н-образный дефлектор.
Другие ошибки в установке, снижающие эффективность работы устройства:
- монтаж в т.н. аэродинамической тени деревьев или высоких зданий, которые снижают силу и скорость ветра;
- установка ниже уровня конька кровли, из-за чего возникает препятствие для воздушных потоков.
Еще одна частая проблема случается в работе дефлекторов, сделанных самостоятельно из листовой стали. Несмотря на то, что изготовить насадку на дымоход своими руками несложно, ошибки в расчетах диаметра и высоты диффузора могут снизить эффективность работы устройства.
Специалисты рекомендуют использовать универсальные формулы для расчета параметров дефлектора. Так, высота наружного цилиндра должна быть равна диаметру трубы дымохода, умноженному на 1,6. Ширина диффузора – диаметр трубы, умноженный на 1,3. Ширина защитного колпака должна быть равна диаметру дымохода, умноженному на 1,7-1,9.
Для чего нужен дефлектор? Функциональные особенности
Дефлектор (в переводе с англ. «отражатель») – трубная конструкция, установленная на оголовок для защиты верхней части дымохода.
Основным назначением дефлектора является усиление и выравнивание тяги отопительного оборудования (печи или котла) для безопасного вывода продуктов сгорания. При отсутствии дефлектора возможно проникновение воздушных масс, которые в дальнейшем препятствуют или противодействуют хорошей тяге теплового генератора.
Наличие подобного устройства способствует повышению КПД отопительного оборудования до 20%.
Кроме основного назначения – отвода дыма, устройство используется для выполнения ряда важных функций:
- Выравнивание тяги. Хорошая тяга обеспечивает поступление кислорода, что приводит к экономии топливного материала – он быстрее и полностью сгорает в теплогенераторе.
- Искрогашение. Образование искр происходит в результате увеличения температуры горения топлива и тяги в дымоотводной конструкции, что может стать причиной возгорания. Устройство обеспечивает безопасное выгорание искр.
- Защита от негативного воздействия атмосферных осадков. Подобное приспособление обеспечивает надежную защиту дымового канала от дождя, снега, града и сильного ветра. Это способствует эффективной и бесперебойной работе отопительного оборудования даже при плохой погоде.
Принцип работы и увеличение тяги
Функционирование дефлекторов основывается на уравнении Бернулли, поясняющее принцип сохранения энергии в жидкой и газообразной средах. Газообразная среда перемещается по дымоотводному каналу, сечение этого канала начинает сужаться, и среда начинает увеличиваться в скорости перемещения, оказывая более низкое давление на стенки конструкции. По причине давления, которое направлено на стенки конструкции, уменьшается, начинает возникать явление, имеющее название “разряжение”.
При монтаже устройства к дымоходной трубе обеспечивается появление зоны разрежения, которое возникает вблизи устья дымоотводной конструкции.
Благодаря такому расположению зоны разрежения быстро устраняются продукты сгорания, попадающие в эту зону. Если же установлен дефлектор, то ветер будет способствовать тому, чтобы продукт сгорания выводился из трубы в атмосферу.
Даже самая примитивная конструкция дефлектора и его принципа работы способна обеспечить увеличение тяги дымохода, как минимум на 20%.
Функциональность дымохода
Именно от высоты трубы и материала, используемого для её устройства, зависит:
- качество сжигания топлива;
- образование хорошей тяги, которая напрямую зависит от высоты трубы;
- насколько быстро прогреваются стенки трубы — быстрый прогрев ведет к устранению конденсата, который не успевает образоваться при хорошей тяге.
На тягу влияет и качество материала. При устройстве кирпичных дымоходов необходимо делать внутреннюю поверхность как можно более гладкой, чтобы исключить возможность оседания большого количества сажи и копоти.
Для отделки трубы внутри не рекомендуется использовать глинистый раствор, поскольку глина является плохим проводником тепла, что влечет за собой образование конденсата и уменьшение тяги.
Как видите, все очень тесно связано между собой в устройстве дымоходных труб, но главной определяющей хорошей функциональности печей каминов или отопительных котлов все же служит оптимальная высота дымоходной трубы.
