Разновидности давления: каким оно бывает

Система отопления (СО) необходима для поддержания теплообмена по трубам

Внутри нее идут сложные процессы, а для нормальной работы (полноценной циркуляции теплоносителя) важно, чтобы давление находилось в жестких рамках. Для соблюдения этих рамок контур оснащают устройствами контроля и поддержания, установленными на определенных участках разводки

Проектное давление не только обеспечивает нужное качество теплоотдачи, но и служит залогом бесперебойной и долговечной работы контура, гидродинамической системы. У каждой СО имеются собственные расчетные характеристики; к основным, кроме давления, относится температура теплоносителя. Различают два вида давления:

• Опрессовочное. Его используют перед началом каждого отопительного сезона, или после завершения ремонтных работ. В системе на короткий срок создается повышенная нагрузка, позволяющая проверить надежность и работоспособность контура.
• Рабочее (проектное). Нагрузка, при которой отопительная система будет работать в течение всего отопительного сезона.

Проектное давление учитывает этажность домаИсточник kupisantehniky.ru

Когда говорят о рабочем давлении в системе, имеют в виду избыточное давление воды, которое всегда превышает естественное атмосферное значение. Его контролируют по показателям манометров и подразделяют на два типа:

• Статическое. Естественная нагрузка воды в трубах контура, которая сохраняется при отключении котла. Статическая составляющая – неизменяемая величина. Чем больше этажей в доме, тем она выше, так как зависит от высоты столба жидкости (то есть, от высоты стояков).
• Динамическое. Образуется во время циркуляции воды по трубам благодаря работе циркуляционного насоса, воздействует на все элементы ОС. Динамическая нагрузка, как ясно из названия, может изменяться в процессе эксплуатации.

Виды

Разбирая более подробно всю подноготную отопительной системы, можно понять, что полученные показатели играют основную роль во всей отлаженной работе используемого оборудования.

Акцентируя своё внимание непосредственно на самом давлении, можно выделить три основных типа:

1. Статическое. Принцип его действия заключается в создаваемой силе притяжения. Другими словами, вес воды, создаваемый благодаря давлению на стенки труб, прямо пропорционален той заданной высоте, на которую поднимается циркулирующий внутри поток. Статистические системы отличаются тем, что нагнетатели потока не используют вовсе, а сам теплоноситель функционирует самотёком, циркулируя в трубах и используемых радиаторах. Такой способ открытой системы отопления крайне не экономичен, ввиду необходимости использования труб слишком большого диаметра, поэтому применяется крайне редко, уступая тем самым другим, более практичным методам отопления.

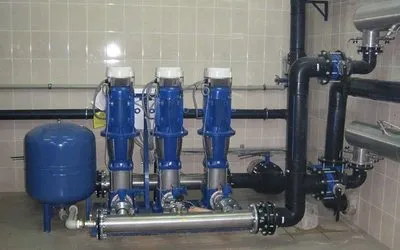

2. Динамическое. Подобный способ чаще всего применяют именно в многоэтажных домах, хотя в последнее время и в частных домах используют эту систему. Принцип действия заключается в увеличении скорости потока при помощи специальных электрических насосов. Благодаря такому искусственному повышению давления, горячая вода поднимается на определённую высоту, тем самым обеспечивая необходимое отопление труб в холодный период времени.
3. Рабочее. Характеризуется показателем, который определяет максимальное давление, разрешенное конкретно для данного типа отопительной системы.

Какое давление в системе считается нормой?

Таблица предельного давления

Как такового показателя, определяющего норму, не существует, однако, исходя из всех технических характеристик используемого оборудования, а также исходя из этажности здания, можно выделить определённое числовое значение, которое соответствовало бы нормальной работе всей системы отопления.

В частном доме нормой принято считать показатель равный 1,5-2 атмосферам

Если брать во внимание централизованную теплосеть, то в этом случае показатели нормы будут напрямую зависеть от количества этажей в здании

В стандартных девятиэтажках показатель находится в диапазоне 5-7 атмосфер, а норма в зданиях с небольшой этажностью составляет 2-4 атмосферы. Для объектов, характеризующихся большой высотой, свыше 9 этажей, норма будет варьироваться в пределах 7-10 атмосфер.

Температура в системе отопления

В первую очередь, важно установить начальную температуру, которая будет поддерживаться в системе. Она определяется в зависимости от конкретных условий и требований

Например, в жилых помещениях обычно поддерживается температура в пределах 20-22 градусов Цельсия, а в офисных помещениях — около 22-24 градусов Цельсия.

Оптимальная температура в системе отопления обеспечивается путем работы термостатов и вентилей, которые регулируют подачу тепла в помещение. Термостаты контролируют температуру воздуха и включают отопление, если температура опускается ниже заданного уровня, и выключают его, когда уровень температуры достигает заданного значения.

При установке температуры необходимо учесть также особенности помещений и наружных условий. Например, если помещение плохо утеплено или имеется большое количество окон, может потребоваться более высокая температура для достижения комфортного уровня тепла

Также важно учитывать погодные условия — при сильном морозе требуется больше тепла для обогрева помещения

Избыточно высокая температура в системе отопления может привести к перегреву помещения и повышению энергопотребления. Слишком низкая температура, напротив, может вызвать дискомфорт и привести к образованию конденсата на стенах и окнах

Поэтому важно настроить систему отопления так, чтобы она поддерживала оптимальную температуру в помещении

Определяющие факторы: мощность расширительного бачка, тип системы и другое

Давление в отопительной системе зависит от нескольких факторов:

При обеспечении нужного давления в системе учитывают появление препятствий для движения теплоносителя в трубах и радиаторах. При длительной эксплуатации в них накапливается накипь, окислы и осадок. Это ведёт к уменьшению диаметра, а значит, к повышению сопротивления движению жидкости. Особенно заметно при повышенной жёсткости (минерализации) воды. Для устранения проблемы периодически проводят тщательную промывку всей отопительной конструкции. В регионах, где вода жёсткая, устанавливают очистные фильтры для горячей воды.

Нормирование рабочего давления в многоквартирных домах

Многоэтажные дома подключаются к центральному отоплению, где теплоноситель поступает от ТЭЦ, или к домовым котельным. В современных отопительных системах показатели поддерживается в соответствии с ГОСТ и СНиП 41-01-2003. Нормальное давление обеспечивает температуру в помещениях 20—22 °С при влажности 30—45%.

В зависимости от этажности здания установлены следующие нормы:

Важно обеспечить равномерный обогрев квартир, расположенных на разных этажах. Нормальным считается условие, когда разница между рабочими давлениями на первом и последнем этаже многоэтажного дома составляет не более 8—10%

Нормальным считается условие, когда разница между рабочими давлениями на первом и последнем этаже многоэтажного дома составляет не более 8—10%.

В периоды, когда отопление не нужно в системе поддерживаются минимальные показатели. Оно определяется по формуле 0,1(Нх3+5+3), где Н — количество этажей.

Кроме этажности здания, величина зависит от температуры входящего теплоносителя. Установлены минимальные значения: при 130 °С ― 1,7—1,9 атм., при 140 °С ― 2,6—2,8 атм. и при 150 °С ― 3,8 атм.

Внимание! Важную роль в эффективности отопления играет периодическая проверка рабочих показателей. Контролируют их в отопительный сезон и в межсезонье

Во время эксплуатации контроль ведётся по манометрам, установленным на входе и выходе схемы отопления. На входе величина поступающего теплоносителя должна соответствовать установленным нормам.

Проверяют разницу давлений на входе и выходе. В норме перепад составляет 0,1—0,2 атм. Отсутствие перепада указывает на отсутствие движения воды на верхние этажи. Увеличение разницы свидетельствует о наличии утечек теплоносителя.

В тёплое время года отопительную систему проверяют с помощью опрессовок. Обычно тестирование обеспечивается холодной водой, прокачиваемой насосом. Разгерметизация системы фиксируется при падении показателей в течение на величину свыше 0,07 МПа. Нормой считается падение на 0,02 МПа в течение 1,5—2 ч.

Фото 1. Процесс опрессовки системы отопления. Используется электрический насос, который подключен к радиатору.

Какое оптимальное давление должно быть в закрытой системе отопления

Выше рассмотрено отопление «многоэтажек», которое обеспечивается по закрытой схеме. При обустройстве закрытой системы в частных домах существуют нюансы. Обычно используют циркуляционные насосы, которые поддерживают нужные показатели. Главное условие их установки ― создаваемое давление не должно превышать показатели, на которые рассчитан отопительный котёл (указывается в инструкции на оборудование).

В то же время оно должно обеспечивать движение теплоносителя по всей системе, при этом разница температуры воды на выходе из котла и в точке возврата не должна превышать 25—30 °С.

Для частных, одноэтажных строений нормой считается давление в закрытой системе отопления в пределах 1,5—3 атм. Длина трубопровода при самотёке ограничивается 30 м, а при использовании насоса ограничение снимается.

Виды схем закрытых систем отопления

Основным плюсом схем с естественной циркуляцией является их независимость от наличия электроэнергии, но они имеют ограничение: длина контура должна быть не более 30 метров, иначе система будет неработоспособной. Есть еще один нюанс – при естественной циркуляции даже в закрытой системе нужно в верхней точке поставить спускной клапан, при помощи которого можно будет удалять воздух, который попал, например, при добавлении теплоносителя.

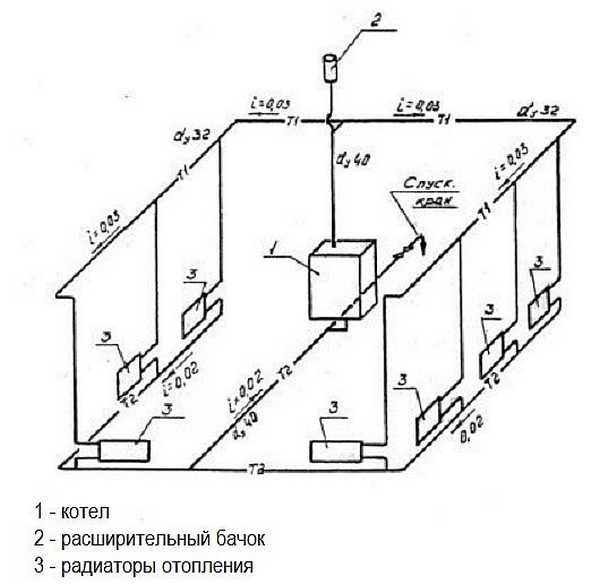

Система с естественной циркуляцией одноэтажного дома. Схема однотрубная, разводка — верхняя

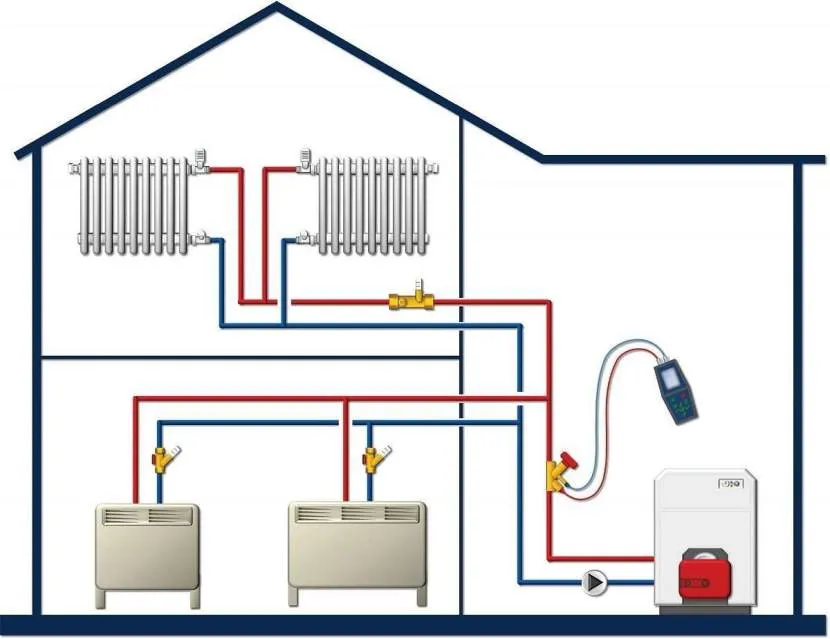

В схеме с принудительной циркуляцией давление создается циркуляционным насосом. В некоторых котлах он встроенный, в некоторых нет. Некоторые контуры большой длины требуют установки двух насосов.Тогда необязательно соблюдение уклонов, самое главное – не сделать участки уклоном в другую сторону, что негативно скажется на работоспособности отопления и может даже потребоваться переделка.

С одной стороны использование циркуляционных насосов – недостаток, так как работоспособность его зависит от наличия электроэнергии, а с другой — большой плюс:

• позволяет использовать трубы меньшего сечения и радиаторы меньшего объема, а значит, меньше тратить денег на закупку материалов;
• повысить скорость движения теплоносителя, а значит – снизить ее инерционность и повысить уровень комфорта;
• меньше теплоносителя, меньше тратится топлива на его обогрев — экономятся деньги.

Уменьшенные объемы труб и радиаторов означают уменьшение объема системы, что снова-таки позволяет снизить инерцию нагрева теплоносителя – он греется быстрее, а отопление получается более эффективным. Меньший объем теплоносителя – меньший объем расширительного бака, и нет необходимости искать место для его установки. Современные котлы имеют встроенные мембранные баки (например, настенные газовые котлы ), а эффективность отопления с их использованием очень велика из-за того, что установлен мощный насос (он тоже встроенный).

Подключать насос лучше с байпасом — для возможности его ремонта/замены без разрушения системы

Выбирая насос, помните, что существует прямая зависимость между его мощностью и эффективностью отопления. Потому выбирайте малошумный, мощный и надежный.

Стоит отметить, что из открытой системы сделать закрытую легко – нужно только поменять расширительный бак – поставить мембранного типа и система будет уже работоспособна. Для большей ее эффективности нужно будет врезать насос. Причем современные насосы можно ставить и в подачу и в обратку. Раньше ставили на обратку потому что температуры теплоносителя там ниже. Но в современных насосах используются термостойкие материалы, для них не столь критичны температуры отопительных систем

Просто при покупке обратите внимание на диапазон рабочих температур, ну или поставьте его в обратку – только так, чтобы он «давил» в котел. Мощность насоса при этом может быть небольшой, так как в открытых системах используют большие диаметры труб, чем в закрытых, и гидравлическое сопротивление системы невелико. Нюансов и особенностей в отоплении частного дома много, и разобраться нелегко

Но задавшись целью, все можно сделать своими руками – создать работоспособный хороший проект, правильно подобрать оборудование и самостоятельно все смонтировать. И закрытые системы в этом смысле не исключение

Нюансов и особенностей в отоплении частного дома много, и разобраться нелегко. Но задавшись целью, все можно сделать своими руками – создать работоспособный хороший проект, правильно подобрать оборудование и самостоятельно все смонтировать. И закрытые системы в этом смысле не исключение.

Как вам статья?

Мне нравитсяНе нравится

Показатели давления в частном доме и причины его падения

В закрытых системах отопления загородных домов и коттеджей принято выдерживать следующие величины давления:

• сразу после заполнения отопительной сети водой и выпуска воздуха манометр должен показывать 1 Bar;
• после прогрева до рабочей температуры минимальный напор в трубах составляет 1.5 Bar;
• в процессе эксплуатации в разных режимах показатели могут изменяться в пределах 1.5—2 Bar.

О том, как правильно удалить воздух из отопительных магистралей и создать потребную величину давления, рассказывается в отдельной инструкции. Здесь же мы перечислим причины, почему после благополучного пуска в эксплуатацию показатели напора могут снижаться, вплоть до автоматического отключения настенного котла:

1. Из трубопроводной сети, теплого пола и каналов отопительного оборудования выходят остатки воздуха. Его место занимает вода, что и фиксирует манометр падением до 1—1.3 Бар.
2. Из-за негерметичности золотника опорожнилась воздушная камера расширительного бака. Мембрана вытягивается в обратную сторону и емкость заполняется водой. После нагрева давление в системе подскакивает до критического, отчего происходит сброс теплоносителя через предохранительный клапан и напор снова падает до минимума.
3. То же, только после прорыва мембраны расширительного бачка.
4. Мелкие протечки на стыках трубопроводной арматуры, фитингов либо самих труб в результате повреждения. Пример – греющие контуры теплых полов, где течь может долго оставаться незаметной.
5. Прохудился змеевик бойлера косвенного нагрева или буферной емкости. Тогда наблюдаются скачки давления в зависимости от работы водоснабжения: краны открыты – показания манометра падают, закрыты – поднимаются (водопровод поддавливает через трещину теплообменника).

Подробнее о причинах перепадов напора и способах их устранения расскажет мастер в своем видео:

Требования ГОСТ и СНиП

В современных многоэтажных домах монтаж системы отопления осуществляют, опираясь на требования ГОСТа и СНиП. В нормативной документации оговорен диапазон температур, которые центральное отопление должно обеспечить. Это от 20 до 22 градусов С при параметрах влажности от 45 до 30%.

Чтобы достичь этих показателей, необходим просчет всех нюансов в работе системы еще при разработке проекта. Задача теплотехника — обеспечить минимальную разность значений давления жидкости, циркулирующей в трубах, между нижними и последними этажами дома, сократив тем самым теплопотери.

Этажность	Рабочее давление, атм
До 5 этажей	2-4
9-10 этажей	5-7
От 10 и выше	12

На реальную величину давления влияют следующие факторы:

• Состояние и мощность оборудования, подающего теплоноситель.
• Диаметр труб, по которым теплоноситель циркулирует в квартире. Бывает, что желая повысить температурные показатели, хозяева сами меняют их диаметр в большую сторону, снижая общее значение давления.
• Расположение конкретной квартиры. В идеале это не должно иметь значения, но в действительности существует зависимость от этажа, и от удаленности от стояка.
• Степень износа трубопровода и нагревательных приборов. При наличии старых батарей и труб не следует ожидать, что показатели давления останутся в норме. Лучше предупредить возникновение нештатных ситуаций, заменив отслужившую свое теплотехнику.

Как меняется давление от температуры

Проверяют рабочее давление в высотном доме при помощи трубчатых деформационных манометров. Если при проектировании системы конструкторы заложили автоматическую регулировку давления и его контроль, то дополнительно устанавливают датчики разных типов. В соответствии с требованиями, прописанными в нормативных документах, контроль осуществляют на наиболее ответственных участках:

• на подаче теплоносителя от источника и на выходе;
• перед насосом, фильтрами, регуляторами давления, грязевиками и после этих элементов;
• на выходе трубопровода из котельной или ТЭЦ, а также на вводе его в дом.

Обратите внимание: 10% разницы между нормативным рабочим давлением на 1 и 9 этаже — это нормально.

Если давление растет

Подобная ситуация встречается реже, но все же возможна. Ее наиболее вероятная причина – нет движения воды по контуру. Для диагностики делаем следующее:

1. И снова вспоминаем про регулятор —  в 75 % случаев проблема в нем. Для снижения температуры в сети он может отсекать подачу теплоносителя от котельной. Если она работает на один-два дома, то возможно что устройства у всех потребителей сработали одновременно и остановили поток.
2. Возможно, система находится под постоянной подпиткой (неисправность автоматики или чья-то небрежность). Как показывает простейший расчет – чем больше теплоносителя в ограниченном объеме, тем выше давление. В этом случае достаточно перекрыть линию питания или наладить автоматику;
3. Если же с приборами управления все в порядке или система отопления их вообще не включает, снова берем в расчет в первую очередь человеческий фактор – возможно, где то по ходу теплоносителя перекрыт кран или задвижка;
4. Реже всего возможна ситуация когда движению теплоносителя мешает воздушная пробка – необходимо ее обнаружить и удалить. Может также быть засорен по ходу движения теплоносителя фильтр или грязевик;

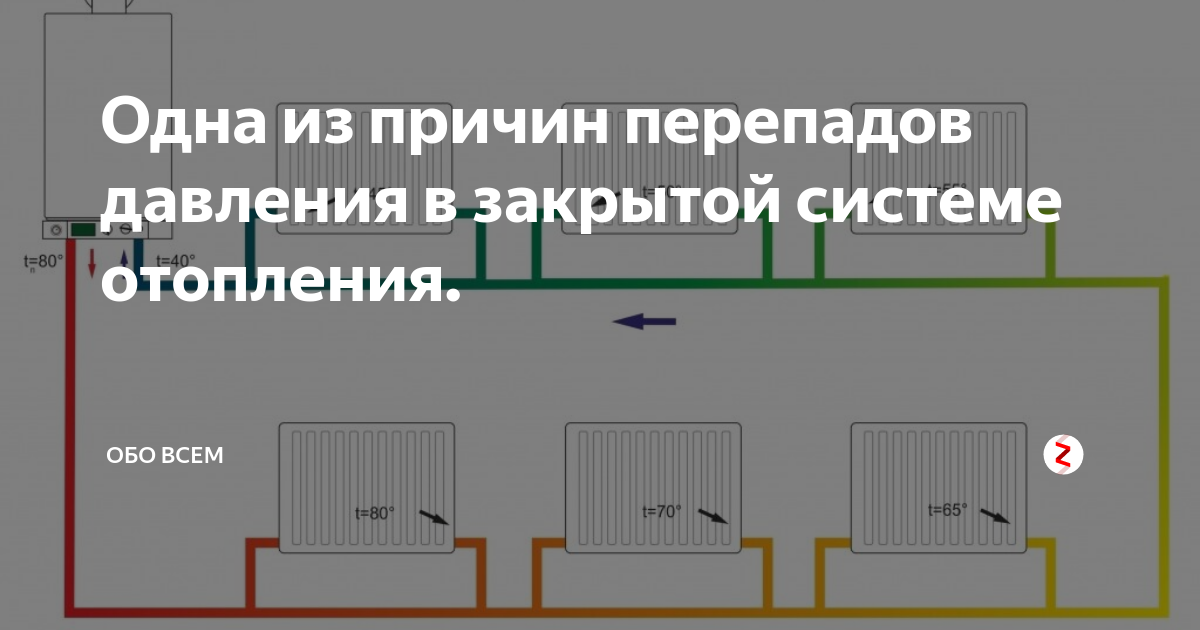

Перепады и их причины

Скачки давления свидетельствуют о неправильной работе системы. Расчет потерь давления в системе отопления определяется суммированием потерь на отдельных промежутках, из которых состоит весь цикл. Своевременное выявление причины и ее устранение может предотвратить более серьезные проблемы, которые приводят к дорогостоящему ремонту.

Если падает давление в системе отопления, это может быть вызвано такими причинами:

• появление течи;
• сбой настроек расширительного бака;
• выход из строя насосов;
• появление микротрещин в теплообменнике котла;
• отключение электричества.

Как повысить давление в системе отопления?

Расширительный бачок регулирует перепады давления

В случае появления течи надо проверить все места соединений. Если причина визуально не выявлена, надо обследовать каждый участок по отдельности. Для этого поочередно перекрываются клапаны кранов. По манометрам будет видно изменение давления после отсекания того или иного участка. Обнаружив проблемное соединение, его нужно поджать, предварительно дополнительно уплотнив. В случае необходимости узел или часть трубы заменяется.

Расширительный бачок регулирует перепады вследствие нагревания и охлаждения жидкости. Признаком неисправности бачка или недостаточного его объёма является повышение давления и дальнейший спад.

Расчет давления в системе отопления обязательно включает в себя расчет объёма расширительного бачка:

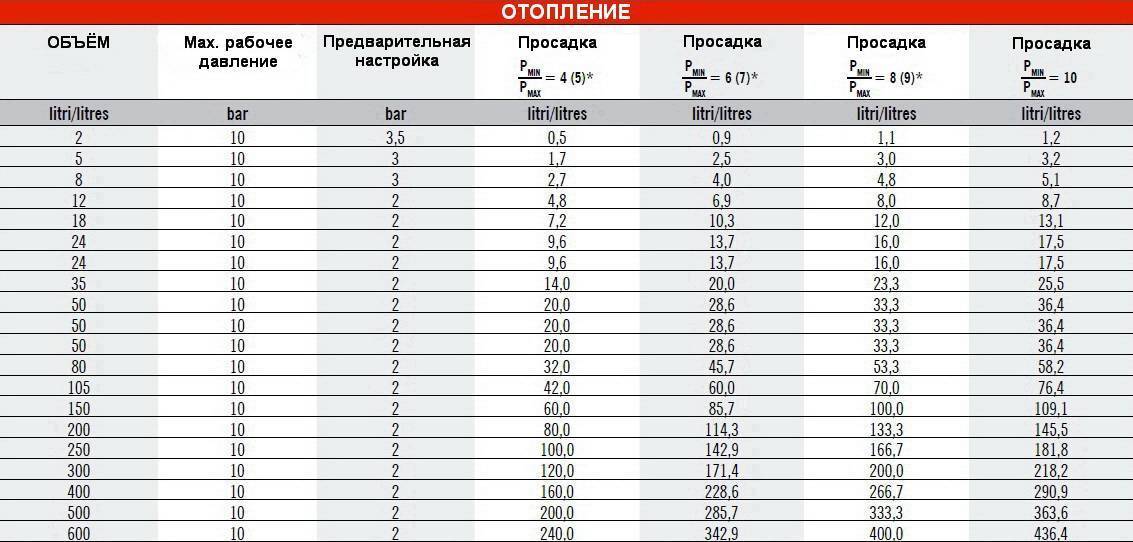

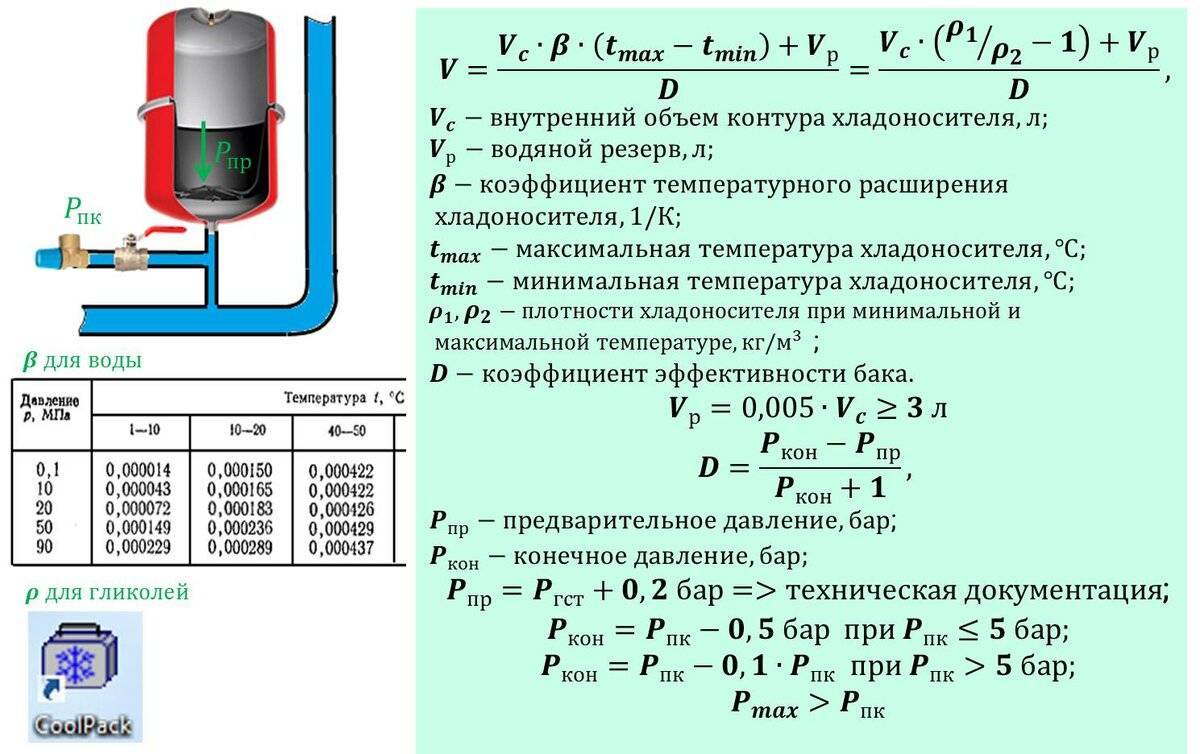

(Температурное расширение для воды (%)*Общий объем в системе (л)*(Максимальный уровень давления + 1))/(Максимальный уровень давление — Давление для газа в самом бачке)

К полученному результату следует добавить зазор в 1,25%. Нагретая жидкость, расширившись, вытеснит воздух из бака через клапан в воздушном отсеке. После того как вода остынет, она уменьшится в объёме и давление в системе будет меньше необходимого. Если расширительный бачек меньше необходимого, его следует заменить.

Повышение давления может быть вызвано повреждением мембраны или неправильной настройкой регулятора давления системы отопления. При повреждении мембраны надо заменить ниппель. Это быстро и легко. Чтобы настроить бачек, его нужно отсоединить от системы. Затем насосом накачать необходимое количество атмосфер в воздушную камеру и установить его обратно.

Определить неисправность насоса можно, отключив его. Если после отключения ничего не произошло, значит, насос не работает. Причиной может быть неисправность его механизмов или отсутствие питания. Нужно убедиться в том, что он подключен к сети.

Если возникли проблемы с теплообменником, то его нужно заменить. В процессе эксплуатации могут появляться микротрещины в структуре металла. Это устранить нельзя, только замена.

Почему повышается давление в системе отопления?

Причинами такого явления может быть неправильная циркуляция жидкости или полная ее остановка вследствие:

• образования воздушной пробки;
• засорения трубопровода или фильтров;
• работы регулятора давления отопления;
• непрекращающейся подпитки;
• перекрытия запорной арматуры.

Как устранить перепады?

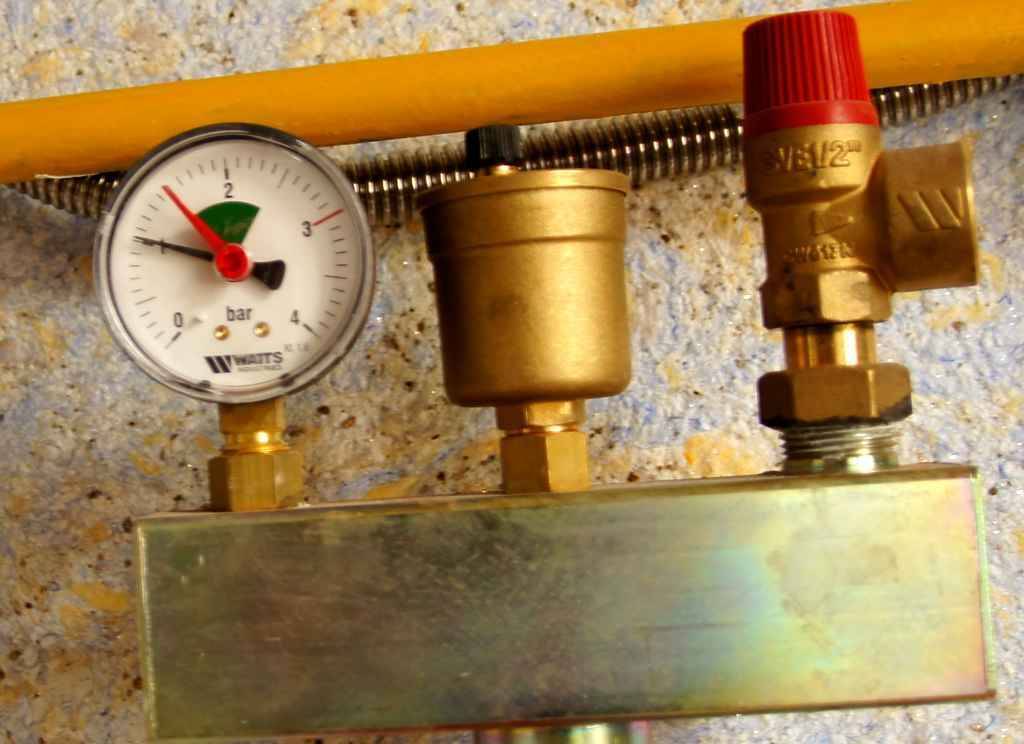

Воздушная пробка в системе не пропускает жидкость. Воздух можно только стравить. Для этого во время монтажа следует предусмотреть установку регулятора давления системы отопления – пружинного воздухоотводчика. Он работает в автоматическом режиме. Радиаторы нового образца укомплектованы похожими элементами. Они находятся вверху батареи и работают в ручном режиме.

Почему растет давление в системе отопления при скоплении грязи и накипи в фильтрах и на стенках труб? Потому что затрудняется проток жидкости. Фильтр воды можно почистить, вынув фильтрующий элемент. Избавиться от накипи и засорения в трубах сложнее. В некоторых случаях помогает промывка специальными средствами. Иногда устранить неполадку можно только путем замены участка трубы .

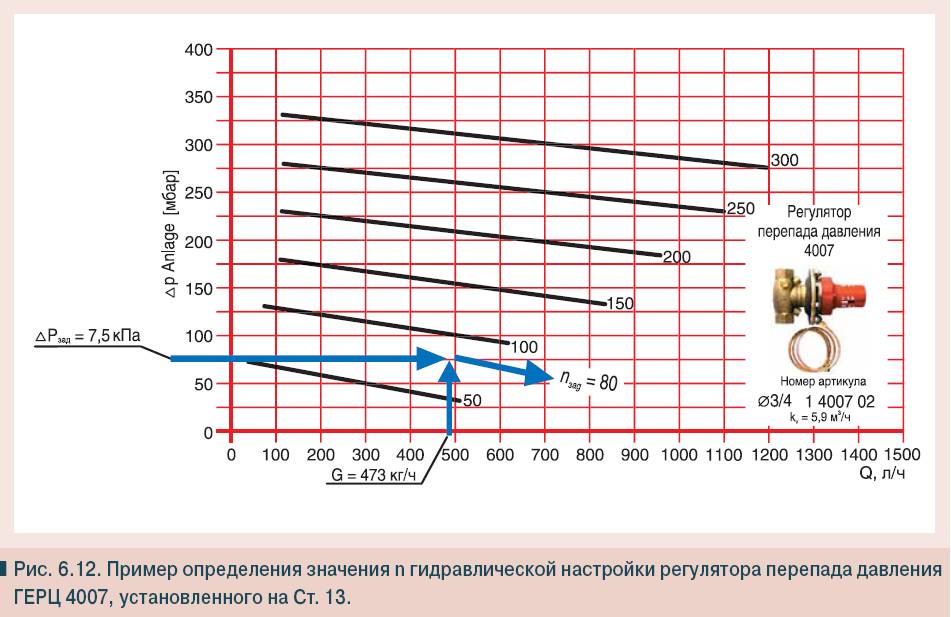

Регулятор давления отопления в случае повышения температуры перекрывает клапаны, по которым жидкость поступает в систему. Если это необоснованно с технической точки зрения, то устранить неполадку можно путем регулировки. В случае невозможности данной процедуры следует заменить узел. В случае выхода из строя системы электронного управления подпитки, ее следует отрегулировать или поменять.

Пресловутый человеческий фактор еще никто не отменял. Поэтому на практике случается перекрытие запорной арматуры, которое приводит к появлению повышенного давления в системе отопления. Чтобы нормализовать этот показатель, нужно просто открыть вентили.
