Как проверить датчик давления и температуры кондиционера

Датчик температуры охлаждающей жидкости

Датчик температуры охлаждающей жидкости на самом деле является полупроводниковым термистором. Чем ниже температура охлаждающей жидкости, тем больше сопротивление. С другой стороны, чем меньше сопротивление, тем горячее антифриз и, соответственно, сам двигатель.

Какую функцию выполняет датчик: используется для определения температуры охлаждающей жидкости в двигателе. Электронный блок управления двигателем корректирует время впрыска топлива и зажигания в соответствии с сигналом, поступающим от температуры охлаждающей жидкости. В случае превышения температуры охлаждающей жидкости электронная система предупреждает водителя об опасности перегрева двигателя. В том числе благодаря датчику компьютер включает вентилятор охлаждения, когда температура охлаждающей жидкости начинает расти больше рабочей температуры двигателя.

Признаки неисправности: когда датчик температуры охлаждающей жидкости выходит из строя (обычно плохой контакт, короткое замыкание, разомкнутая цепь, но в большинстве случаев плохой контакт), на приборной панели, как правило, появляется индикатор неисправности двигателя «Check engine». Датчик температуры охлаждающей жидкости на приборной панели всегда показывает максимум 120 градусов Цельсия. При этом мощность и тяга двигателя существенно падают, поскольку блок управления двигателем должен включить аварийную программу (есть не во всех моделях автомобилей). При сканировании ошибок с помощью диагностического сканера в электронной системе считается код неисправности P003D. Также, если датчик температуры выходит из строя, автомобиль может испытывать трудности с запуском в холодном состоянии. Кроме того, может наблюдаться ненормальный расход топлива.

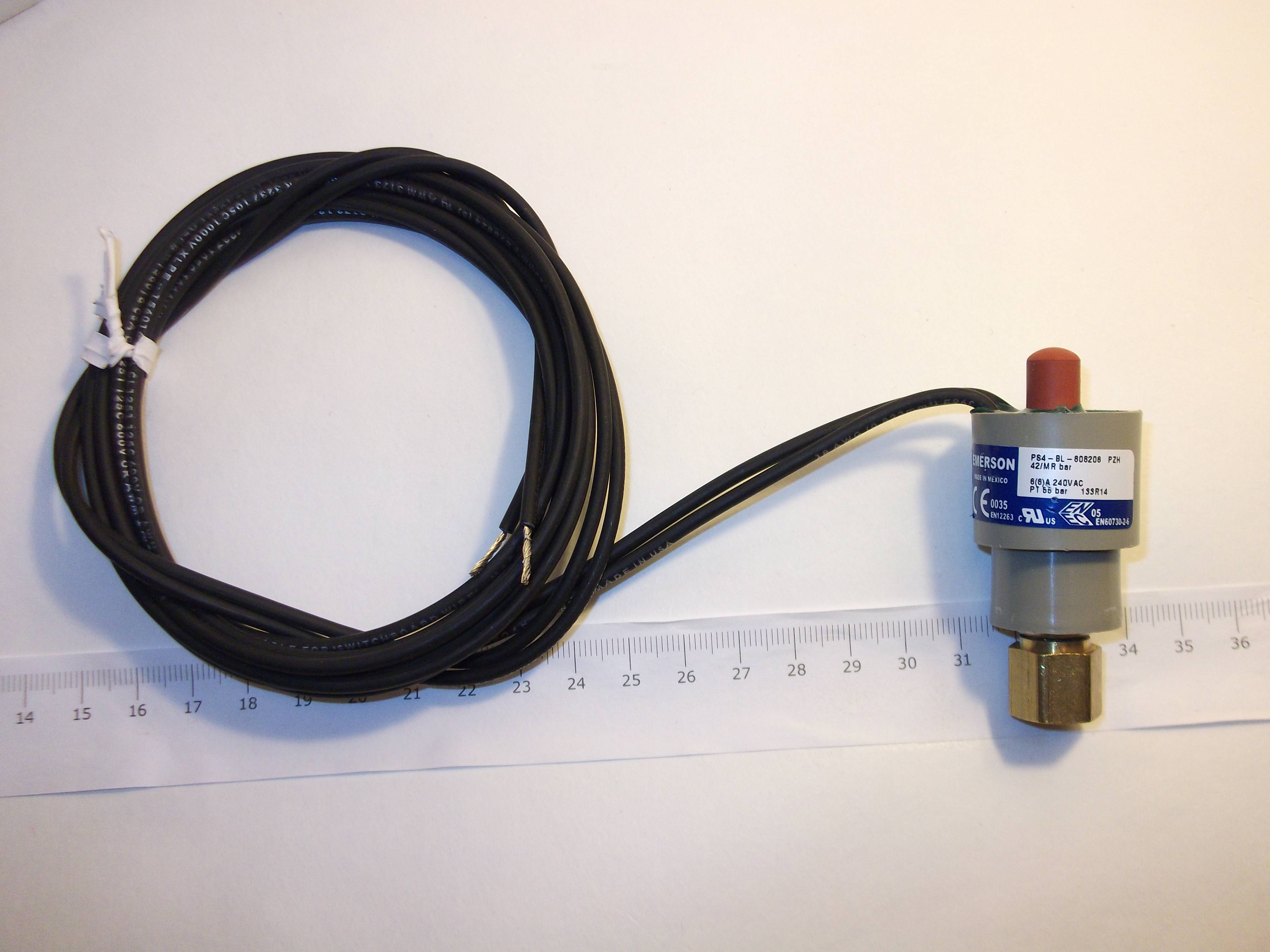

Датчик давления кондиционера: принцип работы

Автокондиционер работает за счет крутящего момента, получаемого посредством ременной передачи от силового агрегата. Во время работы компрессора в системе создается давление, которое не должно выходить за минимальные и максимальные пределы. В противном случае будет выполнена автоматическая его остановка, так как работает датчик давления кондиционера.

Контроллер низкого давления

В случае недостатка фреона, до критической отметки снижается давление и повышается вероятность подсоса воздуха. Чтобы исправить ситуацию, придется полностью заменить хладагент. Во избежание этого электродатчик подает сигнал о низком натиске хладагента (менее 0,17 Бар) на блок управления автокондиционера и он отключает устройство, не позволяя его снова запустить. Трудно ответить, где находится датчик давления кондиционера, потому что каждый производитель располагает его на свое усмотрение. Чаще всего они оба располагаются над ресивером осушителя.

Электродатчик высокого давления

Сигнал с этого устройства, напротив, вынуждает управление автокондиционера заблокировать работу компрессора, если в системе избыточный натиск хладагента в пределах 25-30 Бар. Он способствует физическому разрушению системы. И чтобы этого не произошло, необходимо своевременное отключение. В данной ситуации обманка датчика давления кондиционера устанавливается на страх и риск владельца автомобиля, так как это заставит устройство охлаждения работать на предельных возможностях. Приборы высокого давления с четырьмя контактами также контролируют оптимальные значения системы в пределах 16-17 Бар. При таком натиске хладагента запускается вентилятор кондиционера.

Датчик внешней температуры и кондиционер

А по какому принципу работают вентиляторы? Они тоже включаются от определенной температуры, или принудительно при включении кондиционера?

совсем не обязательно . уточню : если ехать с включенным кондеем но на скорости с хорошим обдувом то вентиляторы не включаются. а если пробки то вентиляторы включаются в жару почти сразу с включением кондея

56000 км../..вернулся в родные пенаты! Темно-красный TOYOTA RAV-4 / AWD / 2017 г. / 2,2-Дизель /А/Т / (назвали Рафаэлем)) Белый перламутровый TOYOTA Fortuner 4WD / 2017 г./ 7 мест, 2,8D, А/Т(просто Форч)). был. переехал во Владивосток . клубная карта #0137 » Если вы устали морально, надо отдохнуть. аморально!» Вино нам нужно для здоровья. А здоровье нужно чтобы пить водку

Андрей а как проверить? В полевых условиях. Если кнопкой в салоне то показывает правильно

56000 км../..вернулся в родные пенаты! Темно-красный TOYOTA RAV-4 / AWD / 2017 г. / 2,2-Дизель /А/Т / (назвали Рафаэлем)) Белый перламутровый TOYOTA Fortuner 4WD / 2017 г./ 7 мест, 2,8D, А/Т(просто Форч)). был. переехал во Владивосток . клубная карта #0137 » Если вы устали морально, надо отдохнуть. аморально!» Вино нам нужно для здоровья. А здоровье нужно чтобы пить водку

Подскажи а индикация если найдена неисправность где будет?

Я исправил последовательность действий, покажет на самом климате. Еще советуют прогнать все режимы (температуру, положение заслонок) секунд по 20 в каждом положении от края до края и обратно, заслонки может заедать.

Да не Володь дело не в заслонках. В движении то он работает холодит а вот в пробке не работает

Так может фреон на исходе, когда кондей проверял?

посторонние звуки компрессор не издает типа шептания или покряхтывания?

проверить фреон, долить, хуже точно не будет

посторонние звуки компрессор не издает типа шептания или покряхтывания?

Неа не издает работает ровно. Ладно не суть уже буду сдавать транспорт на ремонт. А то скоро море а там ЖАРКО.

Олег езжай заправляйся. Если вентиляторы не запускаются значит не достаток фриона. У самого две недели назад было также, всё проверил и предохранители и диагностика. Оказалось тупо нет давления в системе. При этом компрессор запускался.

Rexton II 2.7 XVT АКПП чёрный 2008г. Чип 231 л.с, Алтай, Байкал, Карпаты, Монголия, Финляндия, Швеция, Польша, Словакия, Греция, Чехия, Венгрия, Германия, Италия, Австрия, Хорватия, Эстония, Латвия, Сербия, Болгария, Франция, Испания, Португалия, Грузия, Македония, Албания, Босния и Герцеговина всё уже пройдено.

Самый хороший учитель в жизни – опыт. Берёт правда дорого, но объясняет доходчиво.

Источник

Прозвонка компрессоров кондиционеров

Самый распространённый тип компрессоров в кондиционерах – однофазные компрессоры с пусковой обмоткой.

Чтобы получить доступ к контактам компрессора необходимо разобрать кондиционер так, чтобы был доступ к компрессору. Обычно контакты защищены крышкой, которая закручена винтом, найти её вы можете по проводам, которые подходят к компрессору. После снятия крышки вы увидите три контактных вывода на которые надеты клеммы с проводами.

Необходимо снять провода и мультиметром измерить сопротивление между выводами. Ставим переключатель прибора на функцию измерения сопротивления (обозначается буквой Ω). Если мультиметр показывает бесконечно большое сопротивление между выводом С и остальными, то это означает обрыв, в случае встроенной защиты нужно убедиться что компрессор не перегрет и не сработала защита, в противном случае, и если защита внешняя-компрессор неисправен. Если сопротивление стремится к нулю это означает короткое замыкание и компрессор также неисправен.

Точное значение сопротивлений зависит от мощности компресссора, точности вашего прибора и может колебаться в пределах, примерно, 1-20 Ом.

Как видно из схемы, сопротивление между выводами М и S должно равняться сумме сопротивлений между клеммами S и С и между М и C.

Как правило, рабочая обмотка (M-C) более мощная, поэтому её сопротивление меньше чем у пусковой (S-C).

В каждом компрессоре существует тепловая защита, но она может быть встроенная как на схеме, или находиться под крышкой, рядом с выводами компрессора.

Если она не встроенная, так называемая “таблетка”, то её можно прозвонить отдельно и заменить в случае неисправности (она должна быть замкнута в нормальном состоянии, размыкается при достижении определённой температуры 90-120 °С ).

Сразу оговорюсь, что таким способом мы не сможем определить короткозамкнутые витки, для этого существуют другие приборы (но и они недостаточно стабильно определяют короткозамкнутые витки).

Эффективность датчиков температуры кондиционера

Датчик температуры кондиционера – это устройство продлевающее срок службы агрегата

Благодаря ему сплит-системы высокого класса служат почти вдвое дольше, чем бюджетные аналоги, поэтому при выборе кондиционера следует обращать внимание на это немаловажное обстоятельство

Стоимость датчиков относительно затрат на ремонт кондиционера незначительна, поэтому сплит системы высокого класса в конечном итоге оказываются более выгодными, чем любой бюджетный вариант. Напоминаем, низкая цена агрегата тоже имеет свою стоимость, о которой пользователь узнает в процессе эксплуатации кондиционера, но выбор остается за вами.

Инструкция по замене

Если, вследствие вышеуказанных диагностических мероприятий, удалось выяснить, что датчик приказал долго жить, необходимо произвести его оперативную замену.

Стоит отметить, что для этого вовсе не обязательно обращаться в специализированные сервисы и автомастерские. Такую процедуру можно с успехом произвести в обычных гаражных условиях.

Алгоритм замены состоит из следующих этапов:

• Демонтаж элементов кузова, препятствующих доступу к датчику;
• Отключение подводных выводов датчика;
• Снятие датчика при заглушенном автомобиле;
• Подключение подводных выводов;
• Установка элементов кузова.

Сама по себе замена датчика не должна вызвать затруднений, но всё же необходимо придерживаться некоторых указаний рекомендательного характера.

Во-первых, при покупке нового неоригинального датчика необходимо убедиться в его соответствии заданным параметрам. Кроме этого, случается так, что новый ДВД, не всегда комплектуется уплотнительной манжетой. Поэтому, в данном случае необходимо позаботиться о её приобретении, так как есть вероятность, что старый уплотнитель попросту пришел в негодность.

Нередко случается так, что, при замене ДВД система кондиционирования восстанавливает свою работоспособность лишь частично. В таком случае, с большой долей вероятности можно утверждать о низком уровне хладагента в системе. Для решения подобной проблемы потребуется дозаправить систему в условиях специализированного автосервиса.

Где находится ДАД

Крепление ДАД на кузове.

Уже упоминалось, что датчик нужно искать на коллекторе. Подчеркнем только то, что применяется он только на инжекторных двигателях. В особенности это верно, когда автомобиль оснащен силовым агрегатом с турбонаддувом и компрессором.

Однако во многих моделях место его расположения несколько иное – в кузовной части моторного отсека и крепится он прямо к кузову. В этом случае входной штуцер и входной коллектор соединяются посредством гибкого шланга. Следует учесть, что ДАД устанавливается и тогда, когда на автомобиле отсутствует датчик массового расхода воздуха (ДМРВ).

Давление фреона в кондиционере: параметры измерения

Сегодня кондиционеры завоевали широкое распространение, причём их популярность продолжает стремительно расти. В связи с этим, многим полезно знать некоторую информацию, касающуюся обслуживания системы кондиционирования. К числу немаловажных аспектов, с которыми можно столкнуться, относится давление фреона в кондиционере

Почему это так важно и для чего используется вышеуказанное вещество, мы расскажем вам в нашей статье

Принцип работы кондиционера, как известно, происходит за счёт переноса холода и тепла. С целью обеспечения нормальной работы система должна содержать в себе хладагент, он же и являет собой фреон. Без данной составляющей ни один кондиционер не сможет работать в режиме охлаждения.

Если говорить о системах кондиционирования бытового назначения, то в данном случае может использоваться фреон двух разновидностей, включая r22 и r410. От наличия хладагента зависит то, будет ли вообще работать данное приспособление, а если же речь идёт об эффективности, то здесь уже следует исходить от уровня его давления. Далее мы расскажем вам о том, каким образом можно измерить данный показатель, а также о специализированном регуляционном клапане, который контролирует значение давления в кондиционере.

Клуб Toyota Avensis

Ниже вы встретите интересный видео ролик по проверке датчика кондиционера в воде. Делитесь своим мнением и рассказывайте в соц. Ведь Как проверить датчик кондиционера? Иногда охлаждающая смесь может отсутствовать вовсе.

Запчасти Toyota Avensis в Новосибирске

Недостаток фреона грозит подсосом воздуха из-за очень низкого давления внутри. Такой процесс тоже крайне нежелателен.

Датчик высокого давления, напротив, блокирует работу компрессора, если эта характеристика превышает допустимые значения. Избыточное давление может спровоцировать физическое разрушение системы.

Кроме того, в функции датчика входит обязанность периодически включать и отключать вентилятор радиатора. Система оснащена и датчиком температуры, который отключает систему, как только начинается обморожение.

В противном случае испаритель раздавит льдом. Так что недооценивать роль даже таких малых узлов мы не имеем права и должны следить за датчик давления кондиционера тойота авенсис состоянием, чтобы потом не пасть жертвой дорогостоящего ремонта.

Особенности датчиков низкого и высокого давления Сегодня существуют различные модификации, однако принцип работы датчиков давления кондиционера остается одинаковым.

Как только давление достигает критических значений, устройство подает соответствующий сигнал на электронную систему управления двигателем, и насос автоматически отключается.

Вместе датчик давления кондиционера тойота авенсис компрессором перестает функционировать вентилятор. Датчик давления кондиционера Самые простые модели прерывают цепь управления компрессором, как только значение давления становится аварийным менее 0,17 бара для датчика низкого давления и более 25—30 бар — для высокого.

Однако это устройство может срабатывать при нескольких значениях. Пользуются популярностью 4-х контактные приборы, которые вдобавок реагируют и на промежуточное давление, например, в 16—17 бар.

Такое значение считается наиболее приемлемым для работы кондиционера. Как только давление в системе становится 16 бар, датчик дает соответствующий датчик давления кондиционера тойота авенсис, и включается вентилятор. Более современные приборы применяются совместно с электронным блоком управления климат-контролем. Так получается создать многоступенчатое регулирование работы вентиляторов.

Электронный блок управления климат-контролем Датчики высокого давления кондиционера отличаются внешней и внутренней резьбой в зависимости от марки авто. Также они имеют неодинаковое количество контактов. Различны и типы разъемов. Существуют универсальные модели, но их можно поставить только на универсальные ресиверы-осушители. Снял клемму, замкнул проволочкой, датчик давления кондиционера тойота авенсис, тыкнул в кнопку кондея Лампа на кнопке даже не засветилась и перестал работать обдув в салоне.

Заглушился, вынул закоротку, полазил по книге, нашел предохранитель. Так вот что меня теперь интересует: Только вот нигде я не нашел, какое сопротивление должно быть у этого датчика в рабочем положении

Диагностика уровня давления своими руками

Чтобы проверить уровень давления в трубках кондиционера в автомобиле самостоятельно, кроме манометрической станции со шлангами и трубами также понадобятся переходники. Они бывают 2 типов: под прошивку и под продавку. Более качественным и надежным является переходник под продавку. Его подбирают в соответствии с жидкостью, используемой в системе. Диагностику давления в трубках автомобильного кондиционера проводят после подготовки всех инструментов:

1. Вначале к шлангу манометрической станции подключают переходник. Затем его устанавливают на магистраль, предварительно открутив с нее заглушку. Чтобы грязь не попала в магистраль, рекомендуется перед установкой место, где стояла заглушка, тщательно очистить.
2. Далее нужно открутить один из кранов, расположенных на манометрической станции. Второй кран должен быть закрыт, иначе фреон начнет вытекать.
3. Диагностика выполняется при включенном двигателе, поэтому автомобиль нужно завести. Нормой считается показатель от 250 до 290 кПа. Если значение ниже, система нуждается в дозаправки, скорее всего не хватает фреона, если оно стало повышаться – то нет. Компрессор может поломаться при высоком давлении при заправке кондиционера автомобиля. Его просто заклинит.

4. Чтобы дозаправить систему нужно приобрести баллончик с жидкостью. Ее подбирают в зависимости от года выпуска и модели транспортного средства. Марка фреона также должна соответствовать предыдущей. Иначе можно полностью сломать агрегат, если смешать разные жидкости.

5. Дозаправку делают по принципу проведения диагностики. Манометрическую станцию подключают к магистрали. Но здесь, к баллону с жидкостью подключают вторую магистраль.
6. Мотор включают на 2000 холостых оборотов. Автокондиционер настраивают при включенном двигателе. Так как сделать это в одиночку сложно, стоит попросить кого-нибудь, чтобы подержали педаль газа.
7. Кондиционер запускают в режиме рециркуляции, температуру снижают до минимума. Чтобы система начала заправляться откручивают кран на станции. Давление в кондиционере автомобиля при заправке должно стабилизироваться. Это будет видно по стрелке на датчике.
8. Авто не должно находиться под солнечными лучами. Иначе компрессионный узел будет нагреваться, что приведет к колебанию стрелки. Определить таким образом правильный уровень давления при заправке кондиционера автомобиля будет невозможно, поэтому рекомендуется делать работу под навесом.
9. В конце перекрывают краны на станции, и отсоединяют патрубки. Если напор в кондере упадет, возможно, где-то есть утечка.

Самыми лучшими считаются манометрические станции производства США и Японии. Они позволяют провести более точную диагностику кондиционера.

Определить точный объем хладагента для дозаправки системы сложно, поэтому некоторые автомастера относятся к этому осторожно. И рекомендуют добавлять масло, а также краситель

Датчики температуры кондиционера

Алгоритм работы сплит-систем задают два основных сенсора: датчик температуры воздуха и испарителя внутреннего модуля. Эти устройства входят в любую стандартную комплектацию, включая бюджетные модели. Климатические системы среднего и высокого класса имеют больше термодатчиков. Сенсорные устройства различаются по исполнению и сопротивлению. Чаще всего используются полупроводниковые терморезисторы. Принцип их работы основан на изменении сопротивления полупроводника в зависимости от понижения или повышения температуры окружающей среды.

Для измерения показателей воздуха внутри помещения и на улице применяется устройство в форме капли. Термодатчик NTS для испарителя и конденсатора изготавливается в виде цилиндра. С обратной части устройства расположен контактный разъем для подключения к плате управления, детали соединяются проводом.

Для конкретных устройств оно зависит от технических особенностей оборудования. Измерительные приборы устанавливаются во внешнем и внутреннем блоке сплит-системы.

Внутренний модуль:

• Датчик температуры воздуха в помещении определяет режим эксплуатации компрессора.
• На испарителе установлено два индикатора, устройство в средней точке отключает компрессионный блок, если температура теплообменника опускается ниже 0°C. Это предотвращает обледенение узла. Второй сенсор отслеживает данные на входе испарителя.
• Термодатчик, встроенный в электродвигатель вентилятора, предотвращает перегрев и возгорание агрегата в случае короткого замыкания.
• Терморегулятор клеммной колодки выполняет роль предохранителя при нагреве до 90°C.

Наружный модуль:

• Датчик контроля температуры конденсатора — на основе его данных в системе изменяется давление хладагента. Для снятия точных показаний устанавливается несколько датчиков в разных точках теплообменника.
• Термодатчик наружного воздуха — предотвращает включение системы при температуре ниже рабочего предела. Климатическая система блокирует старт при низких отрицательных показателях термометра.
• Датчик температуры нагнетания компрессора помогает определить давление, в случае превышения нормативов система выдает код ошибки.
• На газовой магистрали установлено устройство, дублирующее работу датчика низкого давления.
• Мотор вентилятора и колодка с клеммами оборудованы термодатчиками, срабатывающими при сильном нагреве.

Возможные неисправности и замена

Современные кондиционеры оснащаются функцией самодиагностики. Аппараты тестируют собственные узлы, при выявлении неисправностей на дисплее выдают соответствующие коды. Выход из строя датчика температуры — наиболее частая поломка. В результаты вибрации узлов у чувствительных сенсоров сбивается настройка. Они теряют способность к точному измерению температуры.

Сенсорные устройства осматривают визуально, чтобы выявить повреждение провода. При отсутствии внешних неисправностей приступают к диагностике:

1. Разъем датчика отсоединяют от платы.
2. Сопротивление устройства проверяют мультиметром или омметром, прозванивая его контакты на минимальных и максимальных показателях.
3. На экране появятся данные, которые необходимо сравнить с номинальными показателями, указаными в характеристиках модели. Расхождения в цифрах говорят о поломке детали.
4. Для устранения неисправности необходимо заменить датчик температуры. Эта запчасть не подлежит ремонту. Приобретается аналогичная марка устройства, рассчитанная на номинальное сопротивление блока. Для внутреннего модуля в пределах 5-20 КОм, для наружного 10-50 КОм.

Датчики температуры сплит-систем

Выше уже говорилось, что кондиционеры оснащаются специальными температурными датчиками, которые контролируют как уличные и комнатные показатели, так и значения внутри самого устройства.

Современные сплит-системы имеют развитую систему самодиагностики, элементами которой термодатчики и являются. Основные среди них – это два сенсора: датчики температуры воздуха и испарителя внутреннего блока. Они определяют алгоритм работы в зависимости от выбранного режима. Именно такими датчиками температуры кондиционеры оборудуются в самой простой комплектации.

Более дорогие системы оснащаются следующими видами термодатчиков:

• датчик температуры наружного воздуха – не допускает включения кондиционера при минусовой и плюсовой температурах, которые ниже/выше допустимой нормы;
• датчик температуры конденсатора (их может быть несколько) – отвечает за поддержание необходимого уровня давления конденсации для заданного режима при изменении уличных условий;
• датчик температуры комнатного воздуха – отвечает за поддержание функциональности компрессора;
• датчик температуры испарителя – отключает компрессор, если температура испарителя кондиционера понижается до нулевых отметок.

Некоторые сплит-системы имеют дополнительную функцию – автоматическое размораживание теплообменника внешнего блока. Это необходимо для предотвращения процессов обледенения, из-за которых ломаются лопасти вентилятора. Включается режим оттаивания у кондиционера при минусовых температурах снаружи. За это тоже отвечают термодатчики.

Еще одна функция современных сплит-систем – автоматический выбор режима, при запуске которого устанавливается «комфортная» температура в 20°C. За исправность автоматической установки стандартных показателей тоже отвечают сенсоры.

Когда датчик температуры наружного воздуха считает, что на улице слишком жарко или холодно, то запуск компрессора не произойдет, или работа прибора будет приостановлена.

Если говорить о температуре испарителя кондиционера, то здесь наблюдается ее прямая зависимость от внешних факторов – чем выше показатели термометра снаружи помещения, тем интенсивнее нагревается испаритель.

У всесезонных сплитов при включенном компрессоре разница между температурами воздуха и испарителя кондиционера должна составлять минимум 5-7°C. При выключенном компрессоре эти показатели изменяются в сторону понижения значений. Когда снижения не происходит, это свидетельствует о неисправностях системы.

При функционировании прибора на обогрев также учитываются показатели воздуха в помещении. Если датчик температуры кондиционера, отвечающий за комнатные данные, показывает разницу между температурами снаружи и в помещении меньше 5°C, может сработать автоматическое отключение компрессора, или он изначально не запустится.

В идеале при обогреве разница указанных температур должна составлять от 5 до 15°C.

При работе кондиционера на охлаждение температура на выходе из внутреннего блока должна быть минимум на 10°C ниже показателей термометра снаружи. Стоит помнить, что при запуске сплит-системы эти значения могут быть достигнуты не сразу, поэтому охлаждение происходит менее интенсивно.

Чем дольше включен кондиционер, тем оптимальнее он холодит.

Устанавливаем кондиционер самостоятельно

Для начала требуется подобрать подходящий вариант системы климат-контроля. В первую очередь она должна соответствовать определенным требованиям, так как на рынке очень много продукции неизвестных производителей, качество которой вызывает сомнения. Кондиционер должен быть долговечным и выдерживать тряску, ведь он устанавливается в автомобиль, который ездит по отечественным дорогам. Россияне привыкли ориентироваться на зарубежный рынок, так как он всегда внушает больше доверия

Но не стоит обделять вниманием продукцию отечественных производителей. Она может приятно удивить любого, потому как на дворе XXI век, и товары российского автопрома становятся все более совершенными. Таким продуктом является кондиционер для автомобилей «Август», который хорошо зарекомендовал себя на отечественном рынке

Даже упаковка товара свидетельствует о том, что внутри достойный и качественный продукт. На ней отображен фирменный логотип производителя, а также указаны содержащиеся в комплекте запчасти:

Таким продуктом является кондиционер для автомобилей «Август», который хорошо зарекомендовал себя на отечественном рынке. Даже упаковка товара свидетельствует о том, что внутри достойный и качественный продукт. На ней отображен фирменный логотип производителя, а также указаны содержащиеся в комплекте запчасти:

• радиатор;
• вентилятор;
• реле;
• крепления и специальные шланги;
• кронштейн натяжного ролика.

Управление погодой в салоне авто

Все детали выполнены качественно и прослужат длительный срок. Единственным минусом является корпус испарителя. При его создании был использован пластик, что ставит под сомнение качество детали. Велика вероятность, что она придет в негодность довольно быстро. В целом, отзывы покупателей о кондиционере «Август» положительные. Негативные впечатления вызывает лишь оболочка испарителя.

Установка кондиционера потребует демонтажа имеющейся отопительной системы. Для начала слейте антифриз и снимите корпус воздушных фильтров. После этого удалите бампер и извлеките фильтр, а также вентилятор кондиционера. Вынув все указанные запчасти, приступайте к демонтажу генератора. В комплекте приобретенной вами климат-системы имеется свой генератор, который приспособлен для работы данной модели кондиционера. Необходимо будет установить агрегат на место старого.

Прежде всего необходимо прикрепить опоры, на которые будут смонтированы компрессор кондиционера и сам генератор. После этого закрепите кронштейн натяжного ролика. Для его установки может потребоваться небольшое отверстие в крышке ремня, которое легко просверлить самостоятельно. Затем объедините между собой корпусы стоковой печи и испарителя.

Единственным недостатком данной марки кондиционера является отсутствие внутрисалонного фильтра воздуха. Для устранения этого минуса потребуется изолировать зону электромотора в отопительной системе.

Если радиатор кондиционера на Приоре будет нуждаться в обновлении фреона, придется демонтировать деталь. Проблем с тем, как снять радиатор кондиционера, возникнуть не должно. Заправлять нужно строго определенное количество фреона, иначе кондиционер может выйти из строя. Поскольку заправка является серьезным процессом, лучше доверить это дело профессионалам на СТО.

Если вы задаетесь вопросом, почему система плохо холодит или совсем не включается кондиционер, не спешите грешить на недобросовестного производителя. Возможно, из строя вышла определенная деталь отопительной системы или сгорел предохранитель. Обязательно проверьте реле кондиционера.

Определение и роль датчиков кондиционера

Разные типы кондиционеров могут иметь различные датчики, в зависимости от их функциональности и целей. Ниже приведены некоторые основные датчики и их роли в системе кондиционирования:

1. Датчик температуры. Этот датчик измеряет текущую температуру в помещении и передает информацию в систему управления кондиционером. Он позволяет кондиционеру поддерживать заданную температуру в помещении, включая регулировку прохладного или теплого воздуха.

2. Датчик влажности. Этот датчик измеряет уровень влажности в помещении и помогает кондиционеру поддерживать оптимальную влажность воздуха. Слишком высокая или низкая влажность может быть неприятной для людей и вызывать проблемы со здоровьем.

3. Датчик движения. Датчик движения включается, когда в помещении обнаруживается активность. Он позволяет кондиционеру автоматически включаться или выключаться, чтобы экономить энергию, когда помещение не используется.

4. Датчик качества воздуха (CO2). Датчик качества воздуха измеряет концентрацию углекислого газа (CO2) в помещении. Если уровень CO2 в помещении превышает установленные нормы, кондиционер может производить приток свежего воздуха, чтобы обеспечить здоровый и комфортный воздух для пребывания людей.

Это лишь некоторые примеры датчиков, которые могут быть установлены в системе кондиционирования. Их роль заключается в сборе и передаче данных о состоянии окружающей среды в систему управления кондиционером, что позволяет ему эффективно функционировать и обеспечивать комфортные условия для людей.

Как проверить масло в компрессоре

Когда компрессор работает, масло циркулирует по системе, после выключения кондиционера в нем остается часть масла. Проверяем уровень масла в компрессоре так:

• даем поработать кондиционеру в охлаждающем режиме около двадцати минут;
• проверяем уровень масла в компрессоре через смотровое окно – оно должно находиться на отметке выше нижней точки, но выше 18 высоты смотрового окна;
• при этом масло не должно вспениваться, и если это происходит, вероятно, есть утечка фреона, которую следует устранить. Если масло выше нормы, излишки его необходимо удалить из системы, при низком уровне масло нужно добавить.

Параметры давления в сплит-системе

Для функционирования любой сплит-системы нужен фреон, который образует производную от составляющих углеводородов и хлора. Сейчас сформировано сорок с лишним типов стабильных соединений с индивидуальными качествами.

Однако в бытовых кондиционерах, главным образом, используется 2 типа хладагента для образования напора: R22 и R410a. Буква R обозначает Refrigerant – прохлада. Определить существующее давление в магистрали можно посредством станции с двумя манометрами, при этом один прибор определяет напор при входе во внешний модуль, а другой показывает, какое давление на выходе.

В первом случае участок магистрали называется всасывающим, а во втором – нагнетающим. Всякое цифровое значение на приборе должно быть приблизительно равно данным, указанным в инструкции по этому устройству.

Такая информация, как правило, содержит в себе максимальное и минимальное давление фреона:

• discharge side – высокое давление, сжатый компрессором газ находится в жидкостном состоянии в наружном блоке;
• suction side – низкое давление, газ, преобразованный в жидкое состояние, находится в теплообменнике кондиционера.

Если хладона в системе недостаточно, то может не произойти преобразования газа из одного состояния в другое. А в таком случае остатки жидкого фреона попадают в камеру компрессора, и это приводит к заклиниванию двигающихся частей агрегата и полному выходу его из строя.

Необходимо отметить, что анализируемые данные будут действительными только в том случае, если есть соответствие составляющих частей устройства с заявленными комплектующими узлами от производителя.

К тому же любые механизмы, произведенные одним и тем же изготовителем, функционируют в окружении разного напора. Эти параметры образуются несколькими факторами, причем основным из них превалирует производительность компрессора, в то же время она находится в зависимости от его вида.

Как узнать сопротивление датчика температуры кондиционера

Главный источник информации — документация для кондиционеров, сервис мануалы (service manual) и технические данные (technikal data) .

Если же не удаётся найти информацию для данной модели, можно посмотреть документацию для других моделей этого же производителя, очень часто датчики устанавливают с одинаковыми параметрами.

Также можно измерить параметры на аналогичном кондиционере, если есть такая возможность.

Если выяснилось что датчик всё-таки неисправен и требуется временно восстановить работоспособность кондиционера пока не приобретён датчик, это можно сделать поставив на место штатного датчика резистор.

Проще всего это сделать отрезав старый неисправный датчик, а освободившиеся выводы зачистить и припаять или прикрутить к ним резистор.

Для нашего примера нужен номинал 10 кОм, можно использовать любой постоянный или подстроечный.

При этом нужно учесть, что кондиционер будет всё время работать в режиме максимальной мощности не выключая компрессор.

Так что применять этот способ можно лишь на время при крайней необходимости.

Источник

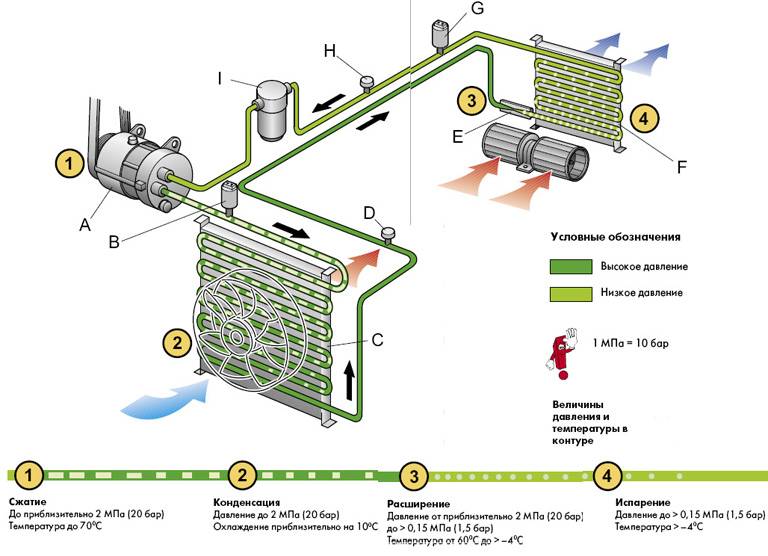

ПРИНЦИПИАЛЬНАЯ СХЕМА УСТРОЙСТВА КЛИМАТИЧЕСКОЙ УСТАНОВКИ

Остудить салон сложнее. Когда температура за бортом выше 20ºС, без кондиционера не обойтись. Представьте замкнутый контур, по которому циркулирует хладагент, постоянно меняющий свое агрегатное состояние. Будучи в жидкой фазе, он поступает в испаритель, через который проходит горячий воздух с улицы, — хладагент отбирает тепло и превращается в пар. Вновь вернуть его в жидкое состояние помогает компрессор: он повышает давление — пар начинает конденсироваться, а уже в конденсаторе, расположенном в носовой части автомобиля и охлаждаемом набегающим воздушным потоком, хладагент становится текучим.

Итак, тепло и холод мы получили, остается их правильно смешать и подать в салон. Через испаритель забортный воздух проходит беспрепятственно, а на пути к радиатору стоит заслонка. Нужно поднять температуру — шторка открывается, и печка греет. В зависимости от исполнения эту заслонку перемещает сам водитель либо автоматика.
