Термометры для котла отопления – виды и установка
Оптимальный режим работы любого отопительного оборудования регулируется с помощью измерительных приборов, играющих важную роль в этом процессе – ведь согласно их показателей происходит изменение режима работы котла.
В современных отопительных приборах термометры практически всегда входят в обязательную комплектацию. Различают два основные вида приборов для измерения температуры теплоносителя:
- Визуализация текущих показателей.
- Связь термометра с блоком управления котла. При достижении определенного уровня температуры система регулирует уровень мощности.
Такие системы входят в обязательный набор для всех газовых котлов отопления. Для классических твердотопливных устройств применяется первый тип термометра. Исключения составляют котлы длительного горения, где с помощью специального устройства происходит регулирование задвижки зольника, тем самым увеличивается (уменьшается) приток воздуха в камеру горения.
Если на твёрдотопливном котле нет установленного термометра, то перед его приобретением необходимо выяснить ряд вопросов:
Место крепления прибора на корпусе котла. Практически все отопительные приборы имеют специальное отверстие для установки термометра. Согласно методу установки и размерам необходимо подбирать соответствующую модель измерителя.
- Подключен ли к котлу манометр. Он необходим для визуального контроля давления воды в системе отопления. Нередко приобретают совмещенные модели приборов, которые выполняют две функции – измерение показателей давления и температуры.
- Температурный диапазон измерений. Нередко допускается ошибка при выборе этого параметра и приобретается термометр с «запасом». Однако при этом не учитывается, что чем выше верхний температурный порог измерений, тем больше их погрешность. Рекомендуется выбирать прибор с максимальным значением 120 °С.
После определения всех вышеизложенных характеристик можно приступать к выбору конкретной модели. Однако стоит учитывать, что термометры разделяются по методу определения температуры.

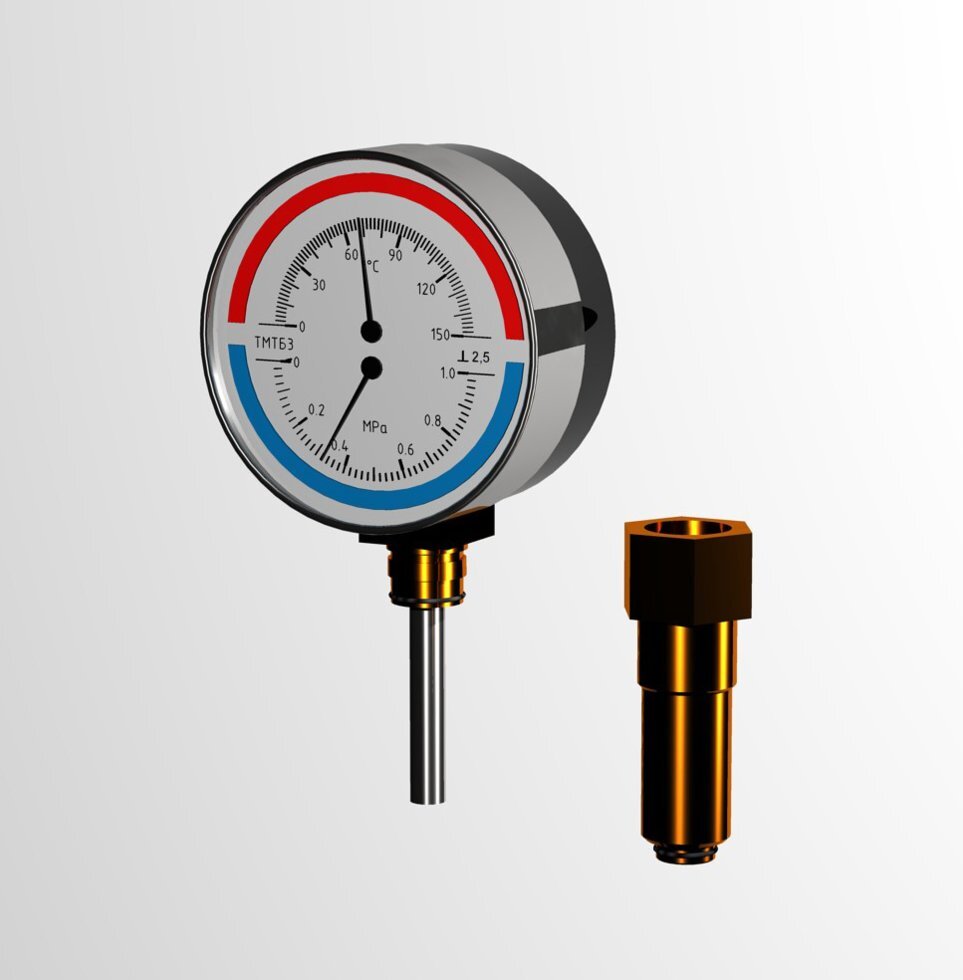

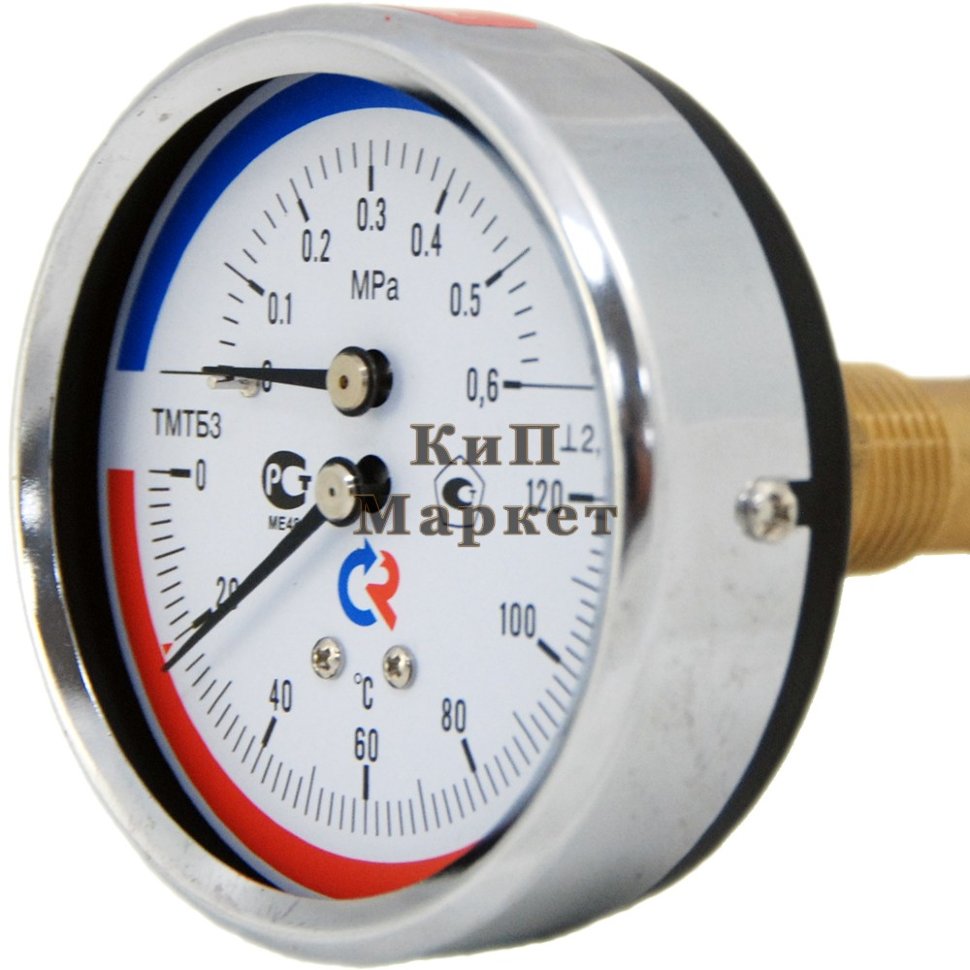

Биметаллический
Это довольно надежные устройства, которые отличаются высокой точностью показаний. Но у них есть один недостаток – большая инертность. При резком изменении температуры среды показания отобразятся не сразу, а только через некоторое время. Это может быть существенным при поступлении уже нагретого теплоносителя в систему отопления.
Производители
Существует множество производителей биметаллических термометров. Но самыми надежными считаются приборы компаний Dani, Watts и Introll. Стоимость их колеблется от 250 до 400 руб.
Спиртовые
Этот тип прибора во многом схож с обычным градусником. Но именно из-за этого есть и недостаток в работе – неудобный вид для визуального снятия показаний.
Производители
Самым известным производителем является компания Watts. Стоимость их продукции составляет 1600 руб., что на порядок дороже биметаллических.
Конструктивные особенности датчиков температуры
По типу исполнения температурные датчики представлены сегодня в различном исполнении. В первую очередь это зависит от вида датчика и его применения в той или иной области, но чаще всего встречаются двух типов: с кабельным выводом и с коммутационной головкой.
Датчик с кабельным выводом представляет собой чувствительный элемент, выполненный из меди или платины, заключенный в корпус из латуни либо нержавеющей стали и имеющий кабельный вывод определенной длины с ПВХ либо силиконовой изоляцией. Могут быть как погружного, так и накладного типа.
В зависимости от модели сама монтажная часть имеет разную длину, также могут иметь резьбовое крепление.
Датчики с коммутационной головкой конструктивно выполнены в виде гильзы с накидной гайкой, в которую вставлен чувствительный элемент и коммутационной головки с клеммными выводами.
Головки могут быть как пластиковыми, так и металлического исполнения. Кроме того головки могут быть стандартного или увеличенного исполнения. Увеличенные головки применяются для встраиваемых нормирующих преобразователей, преобразующих значение измеренной температуры в унифицированный выходной сигнал постоянного тока, как правило 4-20мА.
По типу защиты они могут быть обычного исполнения и взрывозащищенного, в этом случае в маркировке присутствует обозначение Ex — знак соответствия стандартам взрывозащиты.
Также как и термосопротивления, термопары могут быть представлены в виде исполнения с коммутационной головкой и с кабельным выводом.
По исполнению рабочего спая относительно защитного корпуса бывают с изолированным рабочим спаем и неизолированным.
Для удобства монтажа в трубопроводы и быстрой замены датчика в случае необходимости, выпускается специальная арматура в виде бобышек и защитных гильз.
Бобышки ввариваются в трубопровод и в них вставляется защитная гильза, в которую уже в свою очередь вставляется датчик. Вместе с бобышкой в комплекте идет уплотнительная прокладка для обеспечения герметичности.
Этапы работы
Для осуществления установки вам понадобятся:
- сам датчик;
- пластиковые хомуты (3 шт.);
- теплоизоляционная гильза;
- термопаста типа КПТ-8 (кремнийорганическая паста теплопроводная) или ее аналог.
Паста наносится на поверхность чувствительного элемента датчика температуры (ДТ) с целью улучшения теплопроводности. В дальнейшем это положительно влияет на точность измерений.
Необходимо соблюсти некоторые требования к установке датчика. Например, длина провода между ДТ подачи и ДТ «обратки» должна составлять 1,5 м. Расстояние от датчика до блока коммутации — 3 м, от БК до ПУ — столько же.
Второе требование касается расположения устройств. Место установки датчика температуры на трубе — не менее 20 см от отопительного котла. В большей степени это требование обусловлено простотой удобства самого монтажа.
Этапов установки всего 4:
- Датчик прикладывается к трубе стороной, на которую нанесена термопаста.
- Устройство притягивается и фиксируется одним пластиковым хомутом поверх чувствительного элемента.
- Датчик оборачивается теплоизоляционной гильзой.
- Гильза закрепляется двумя хомутами.
Готово, установка выносного датчика температуры завершена.
Далее шлейф ДТ протягивается к блоку коммутации, вставляется в разъем Х2. Силовой провод ТЭНа подключается к разъему Х1 посредством винтового зажима, а силовой кабель — к автоматическому выключателю на ПУ. Соединением блоков коммутации и управления завершается установка ПУ.
Включение автоматов на блоке коммутации приводит к активации пульта управления. Температуры теплоносителя на «подаче» и «обратке» отображаются в нижнем левом углу дисплея (снизу/сверху соответственно).
Пульт управления блоком ТЭНов в котлах «Куппер» «ПУВН-10».
ПУВН-10 и ПУБТ-03 рекомендуется использовать на отопительных котлах «Теплодар». Они помогут пользователю легко контролировать важные параметры.
При этом помним, что грамотная установка датчиков температуры на трубопроводе — первое условие корректного, длительного и бесперебойного функционирования пульта управления.
Специалисты осуществляют профессиональный монтаж теплового оборудования и комплектующих
Обращаем также ваше внимание, что гарантия на продукцию предоставляется только при заключении договора на установку
Как отрегулировать температуру в доме – 3 способа и определение оптимального режима
Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.
Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.
Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.
Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.
По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.
Второй способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.
Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.
Третий способ регулировки нагрева носителя тепла в системе обогрева жилья состоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:
- вентиль 3-х ходовой;
- насос циркуляционный;
- перемычка байпаса;
- градусник;
- термостатическая головка ;
- реле контроля максимальной температуры.
Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.
Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.
В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным. Количество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.
Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.
Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.
И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.
Смотреть видео
Автоматика водяного теплого пола
Watch this video on YouTube
Узнайте как работает водяной теплый пол в зависимости от вида подключения.
Преимущества датчиков «Пульсар»
Радиатор для датчиков давления ПДТВХ
Преобразователь избыточного давления производит измерение давления неагрессивных сред и непрерывное преобразование давления в унифицированные сигналы по току и напряжению.
Радиатор-охладитель РТВХ (далее – радиатор) предназначен для расширения эксплуатационных характеристик преобразователей давления и устанавливается перед преобразователем давления, в случае если температура измеряемой жидкости или пара превышает значение 125 °С.
Радиатор изготовлен из нержавеющей стали 12Н18Х10Т и может применяться при работе с газами и жидкостями, для которых сталь 12Н18Х10Т является коррозионностойкой.
1 Общие сведения
Счетчики тепла на батарею в квартире устроены просто и выполняют функцию отслеживания количества тепла от радиатора и изменение температуры воздуха в помещении. Любое приспособление состоит из температурного датчика, счетчика, считывающего количество воды, циркулирующей по системе, а также специального вычислителя, который собирает данные обоих приспособлений и рассчитывает количество потребленного тепла.
Как правило, конструкцию сочетают с установкой счетчика теплоносителя, работающего от электричества или обычных батареек. Для эффективности системы необходимо приобрести два датчика тепла на батарею. Один устанавливается на входе системы отопления, а второй — на выходе. Счетчик теплоносителя разрешается монтировать в обеих точках.
Если разводка труб отопления вертикальная, процесс несколько усложняется, поскольку радиаторы в квартире могут быть подключены к разным стойкам. Работники коммунальных служб предупреждают жильцов многоквартирных домов, что при такой отопительной системе устанавливать теплодатчик не рекомендуется. Это связано с большими сложностями, так как на каждый радиатор необходимо поставить отдельный датчик.
Автоматика управления отоплением дома своими руками. Часть 1
Многофункциональные устройства BM8036 и NM8036 производства Мастер Кит могут быть использованы в качестве центральной части системы управления отоплением, охлаждением, вентиляцией и т.п. На основе NM8036 один из наших покупателей решил сделать автоматику управления отоплением дома и подробно описал процесс реализации своей идеи:
«Я в статье Автоматика отопления для дома писал о том, какая нужна автоматика для системы отопления с водяным тепловым аккумулятором (ВТА). Исходя из желаемого алгоритма и особенностей работы системы отопления такого рода я пришел к выводу, что нужен программируемый блок управления, выполняющий не только функции терморегулятора, но и таймера с календарем.
В принципе, можно просто взять старый компьютер, какой-нибудь пентиум 2-й, написать для него программу, которая будет выполнять все желаемые функции — да и делу конец. Признаюсь, у меня до сих пор еще не пропало такое настроение. Однако я вдруг вспомнил о такой фирме, где можно купить массу разных комплектов для самых разнообразных задач. Это Мастер Кит.
А надо сказать, что эта фирма поставляет разные комплекты для сборки радиоэлектронных устройств. Что такое комплект? Это, как правило, печатная плата и набор деталей для сборки. Правда, есть и уже собранные, готовые приборы. Я, собственно, раньше пользовался этим сервисом, что-то собирал… И вот, совсем немного порывшись в его каталоге, я обнаружил устройство, которое в общем и целом вполне соответствует моим требованиям. Это 4-х канальный таймер-термостат NM8036.
Есть там в каталоге и аналог такого термостата, но уже на 8 каналов: BM8036.
*прибор поставляется в спаянном виде с установленными силовыми ключами в комплекте с корпусом и 8-ю датчиками температуры Если поближе познакомиться с тем и другим вариантом, то лично мой выбор: 4-х канальный. Почему? Его легко расширить до 12 каналов. Точнее, оба устройства можно переделать в 12-канальный вариант. То есть, установить под его управление 12 устройств. И это не мое изобретение, на сайте Мастер Кит обо всем этом говорится. Мой выбор пал на NM8036, так как он дешевле. Однако использование того или иного варианта зависит от задач, умения паять и т.д. (кому то будет проще и удобнее использовать готовое устройство).
Какие это могут быть устройства? Ну, например, электроклапаны системы отопления, циркуляционные насосы, электротэны, вентиляторы, электрически управляемые задвижки… Эка меня разнесло. Задвижки, вентиляторы… Дык, это я уже прикидываю, что термостат сей будет не только системой отопления управлять, но и поддерживать оптимальную для овощей температуру хранения в подвале.
Не лишне заметить при этом, что ко входам этого аппарата можно подключить просто огромное количество датчиков температуры. Цифровых датчиков, обладающих высокой точностью. А для гурманов от электроники еще предусмотрена возможность подключения и еще пары аналоговых датчиков ко входам АЦП.
Но изюминка этого агрегата даже не в этом. Его программное ядро позволяет программировать работу без знания каких-либо языков программирования. Все на уровне человеческого понимания на русском языке. Хотя, конечно, далекому от таких вещей человеку, наверное, будет трудновато с этим справиться. По крайней мере, не сразу, не с налета.
Ну, короче, я этот аппарат собрал, отладил. Теперь осталась мелочь: расставить по местам датчики температуры и создавать программу по тому алгоритму, который мне необходим для работы системы. И это вовсе не является несбыточным делом. Посмотри, Мастер, почитай, сколько людей уже пользуются этим термостатом. Я никакого открытия тут не сделал, просто нашел то, что мне нужно, и по приемлемой цене.
Подключение
Обычно датчики для определения температуры располагаются в корпусе термостата. Поэтому при рассмотрении подключения термодатчика, в большинстве случаев имеется в виду термостат, а не отдельный датчик.
Наружного
Наружное устройство прикрепляется на стену с северной или северо-восточной стороны здания. Электрическое соединение осуществляется 2-х жильным медным проводом сечением 0,75 мм² длиной ≤ 30 м, возможна установка беспроводного устройства. Одна сторона провода подключается к контактам датчика, другая соединяется с 2-мя клеммами электронной платы, между которыми прикручена перемычка ТА. Перед подключением перемычку следует снять.
Комнатного
Комнатный чувствительный элемент устанавливается в самой холодной или угловой комнате строения, где обычно находятся домочадцы, чтобы избежать подачи ложных сигналов. Напряжение, выходящее из электронной платы на терморезистор, не превышает 24 В. Поэтому возможна прокладка к котлу слаботочным кабелем сечением 0,2–0,35 мм², если длина провода не превышает нескольких метров. Подключение производится аналогично подсоединению с наружного датчика.
Для газового котла
На колодке термостата с датчиком температуры следует отыскать контакты с маркировкой COM (общий) и NO (нормально открытый) и подсоединить к ним две жилы с одной стороны кабеля. По схеме соединения теплоагрегата на плате управления отыскать 2 клеммы с перемычкой из отрезка провода для подключения термостата. Снять перемычку и соединить свободные контакты с 2 жилами с обратной стороны кабеля.
Водяного термодатчика
Аналогичным способом подсоединяется к клеммам котла кабель водяного пола, с обратной стороны крепится малоформатное устройство. Водяной термодатчик размещается в полу на равном расстоянии от труб с теплоносителем, отступ от ближайшей стены составляет 0,5 метра.
Датчики регулировки температуры системы отопления и воздуха
Принцип действия того или иного прибора зависит от его конструкции. Основными типами датчиков являются биметаллические и спиртовые. Они могут подключаться к пульту управления.
Показания предоставляются через провода или бесконтактным способом. Биметаллические измерители температуры основаны на эффекте расширения металлов при нагревании.
При выборе такого датчика нужно обращать внимание на следующие параметры:
Диапазон измерений
Перед покупкой важно рассчитать режим работы теплосети и выбрать устройство с соответствующим диапазоном измерений. От этого зависит не только точность, но и актуальность показателей
Методика измерений. Конструкция прибора влияет на инертность показаний (у биметаллического прибора показания приходят с опозданием, тогда как у спиртового — всегда отображается реальное состояние системы в момент измерения).
Проводные регуляторы тепла
Для связи с блоком управления температурного режима в трубах теплоснабжения чаще всего используются проводные измерители. Они обычно имеют электронный дисплей, где отображается температура теплоносителя.
Методы измерения могут быть различными (на основании электромагнитного излучения; с помощью определения уровня акустической вибрации и т. д.). Главными преимуществами являются простота монтажа и точность измерений. Недостаток таких приборов — не слишком высокая степень надёжности. Если провод повредится, то данные на блок управления перестанут поступать.

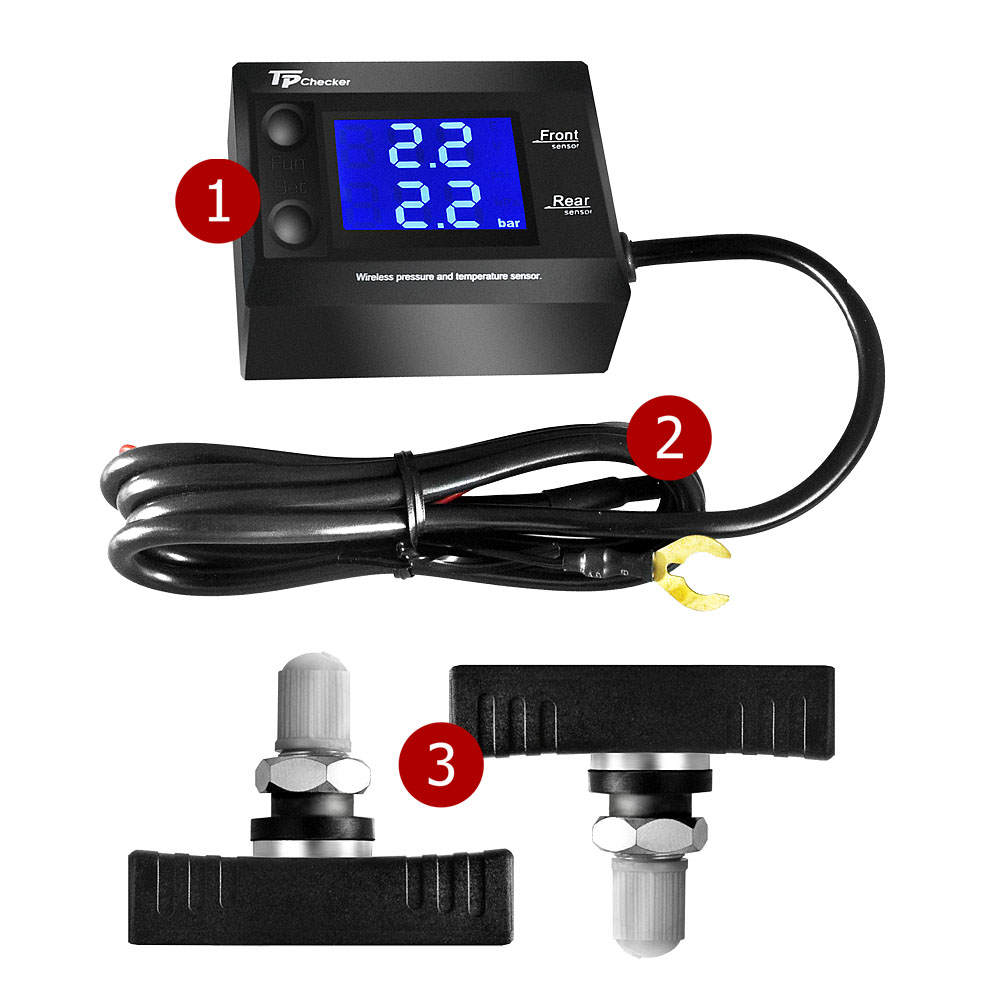

Беспроводные тепловые датчики
Эти устройства для передачи информации о температуре используют радиоволны для чего дополнительно оснащаются отдельным аккумулятором питания и прибором улавливания и трансляции радиоволн.
Фото 1. Беспроводной прибор регулировки температуры для системы отопления. Оснащён электронным экраном.
Преимущества:
- можно установить где угодно;
- монтаж обычно достаточно прост;
- не зависят от электричества, поскольку оснащены собственным автономным питанием.
Однако есть и недостатки, т. к. радиосигнал может поступать с искажением, что делает такие приборы не слишком точными.
Биметаллические
Биметаллические приборы состоят из стрелочного индикатора и двух металлических пластин, которые имеют различные коэффициенты расширения при изменении температуры. При нагревании или охлаждении теплоносителя в трубах одна из пластин начинает деформироваться; из-за этого меняется давление на стрелку индикатора.
Основными преимуществами являются простота конструкции, надёжность и довольно низкая цена. Одним из недостатков — высокая инертность показаний, поскольку для нагревания и расширения металлических пластин нужно определённое время.
Спиртовые
Представляют собой колбу, внутри которой находится спирт.
На неё нанесены специальные отметки, которые указывают на температуру теплоносителя.
При её изменении происходит расширение или сужение спирта.
Главным преимуществом таких приборов является высокая точность измерений и скорость, поскольку спирт быстро реагирует на изменение температуры теплоносителя.
Недостаток — хрупкость конструкции.

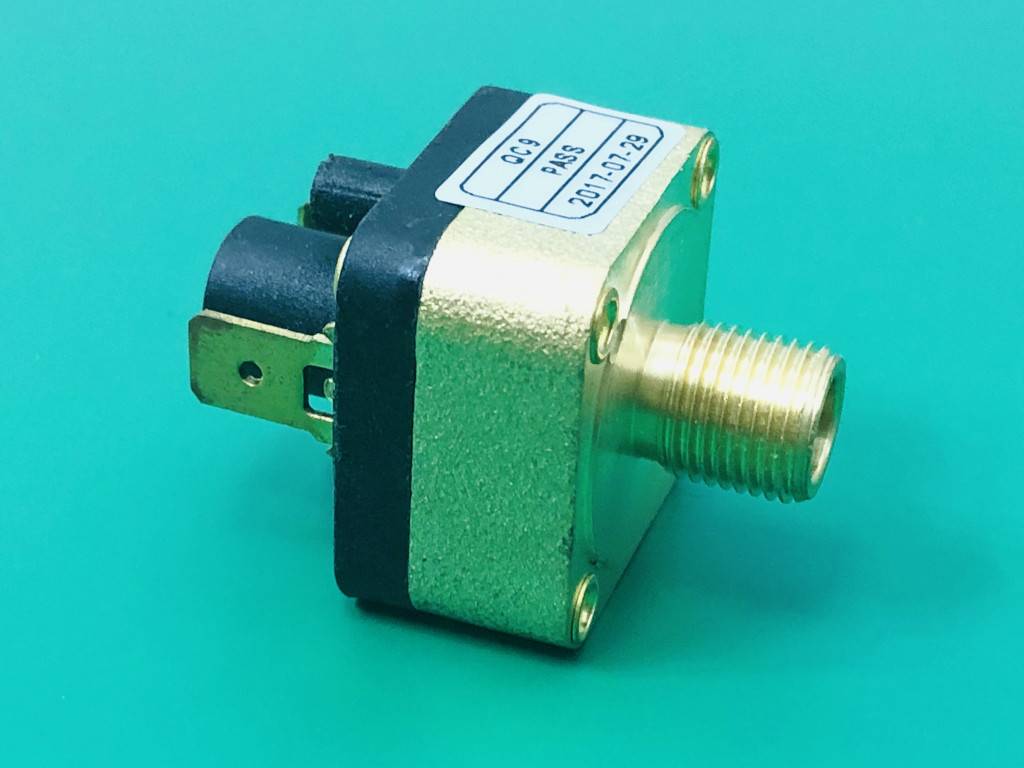

Датчики давления
Основными устройства такого типа являются пружинные и электроконтактные датчики (также существуют мембранные, однако они не слишком надёжны, поэтому используются достаточно редко). Рекомендуется подключать к своей теплосети несколько измерителей давления.
Пружинные
Конструкция оснащена специальной трубкой с овальным или круглым сечением. Под действием напора теплоносителя она смещается, что приводит к перемещению стрелки на циферблате. Монтируется обычно на резьбовое соединение подводящего патрубка. Срок его эксплуатации напрямую зависит от частоты воздействия на измерительную трубку. В случае серьёзного превышения давления в теплосети этот датчик может лопнуть.
Фото 2. Пружинный контроллер давления в системе отопления. Прибор установлен на отопительную трубу.
Главные преимущества — низкая стоимость и довольно высокая точность показаний.
Внимание! Основной недостаток — смещение измерительной трубки внутри прибора. Это не только искажает результаты измерений, но и может привести к поломке
Перед началом отопительного сезона рекомендуется проверить работу пружинного датчика.
Электроконтактные
Этот тип является модификацией пружинного. Используется в системах с автоматической регуляцией давления в теплосети. Электроконтактные датчики дополнительно оборудованы двумя стрелками на циферблате и системой трансляции сигналов на блок управления. В остальном конструкция прибора идентична пружинному типу.
Положение стрелок устанавливает пользователь устройства. Если давление выйдет за эти рамки, то сработает специальная система, которая пошлёт сигнал на пульт управления. Главным преимуществом такого датчика является то, что с его помощью можно собрать полностью автономную систему регуляции давления.
Теплопритоки
Еще один важный фактор регулировки температуры внутри помещений дома, который нужно обязательно учитывать – это теплоприток. Теплопритоки бывают трех типов:Если в комнате большие панорамные окна и установлен датчик, то прибор будет регистрировать некорректные значения. Именно поэтому есть определенные правила установки датчиков: они не монтируются там, где на них будет светить солнце и возле локальных источников нагрева (радиаторы, кухня, около камина).
Каждый человек выделяет тепло (как радиатор). Если в помещении находятся десять человек, его практически можно не отапливать. Многие владельцы частных домов, установившие единственный датчик в гостиной, сталкиваются с одинаковой проблемой. Когда в гости приезжает компания из 5-8 человек и проводит время в гостиной, весь остальной дом оказывается остужен. Это происходит потому, что датчик в гостиной фиксировал высокую температуру, в результате чего обогрев всего дома автоматически снизился. При этом реальная температура в остальных помещениях в учет не принималась.
