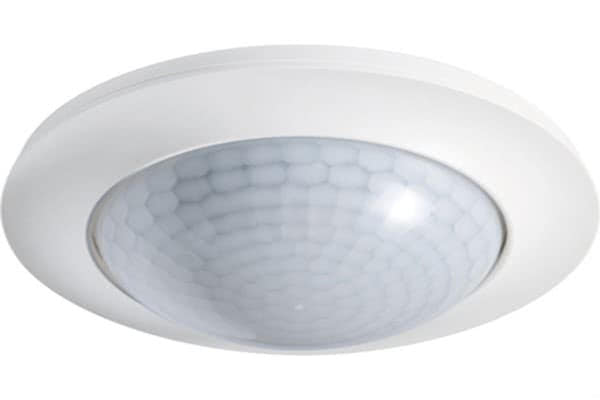

Чем отличается датчик движения от датчика присутствия

Виды

Существует несколько классификаций приборов

При выборе и покупке следует обращать внимание на каждый из них, так как от этого зависит эффективность работы, многофункциональность и безопасность

По принципу действия

Принцип действия — это способ регистрации изменений. Самые простые — звуковые, но для некоторых целей их мощности может быть недостаточно. Принцип их действия основан на то, что прибор срабатывает только в случае, когда объект издает звуки. Этот принцип заложен в простейшие выключатели, которые работают от хлопка. Понятно, что для охранной системы и робототехники такие вариант не подойдут. Вместо них используются более современные и удобные.

Ультразвуковой

Состоит из приемника и генератора сигналов. Функционирует на основе эффекта Доплера. То есть, когда происходит изменения частоты или длины волны, то на приемник поступает сигнал. Импортируется в устройстве сигнализаций и осветительных приборах.

Фотоэлектрический

Датчик фотоэлектрический работает за счет обнаружения неизменный интенсивности света. Это в свою очередь подкрепляется или воздействием предмета, или изменением формы, отражения, размера объекта. Есть современные фотоэлектрические приборы, способные считывать информацию вплоть до нескольких сот метров.

Емкостной

Емкостный предназначен непосредственно для получения и обработки излучений, но уже отраженных. Подходящий для охранной системы сигнализации, но может использоваться и в осветительных видах приборов.

Акустический

Срабатывают при обнаружении изменения длины звуковой волны. Включаются, если уровень шума превышает номинальный. Устанавливается норма самостоятельно пользователем.

Инфракрасный

ИК датчики популярны за счет эффективности и точности в сочетании с небольшой ценой. Этот механизм включаются при возникновении, смещении или устранении ИК волны на фотоэлементе.

Датчик нагрузки

Включается при достижении на определенную локацию нормативного веса. Например, устанавливается в прихожей входной двери. Человек заходит и свет включается автоматически.

Комбинированный

Плюс в том, что он снижает число ложных срабатываний и тем самым экономит ресурсы. Устанавливает две системы определения передвижения (сейчас могут быть любые, но обычно это акустика и инфракрасный или ИК и ультразвуковой). Свет появится только того, когда сигнал примут и обработают оба детектора.

По количеству блоков

Важная характеристика, которая определяет функционал устройства.

Однопозиционные

Одно позиционные варианты позволяют контролировать движения из одной точки. Это самый ненадежный вариант, но в ряду случаев его функционала достаточно.

Двухпозиционное

Вариант с двумя позициями показывает большую эффективность. Устройство контролирует происходящее из нескольких точек.

Многопозиционные

Наиболее универсальные. Походят для охранных систем, осуществляющих включение молниеносно.

По способу монтажа

По способу установки оборудование различается на встроенного типа и накладное. Первые фиксируются в стене или на поверхности при помощи специального отверстия. Накладные прибиваются при помощи дупелей

Уличные датчики важно закреплять максимально прочно

По методу получения входящего

Метод получения сигнала — это разделение на инфракрасные, звуковые и другие виды. В зависимости от этой характеристики меняется параметр мощности. Современные устройства для дома рассчитаны на 1000-2000 Ватт.

Исходящий сигнал определяет тип используемых ламп. Это могут быть лампы накаливания или галогенные, люминесцентные. Дальность реагирования, то есть передачи исходящего сигнала, для дома до 20 метров.

Подключение реле к системе освещения

При подключении реле к системе освещения, необходимо следовать определенным шагам:

Определите место установки реле. Желательно выбрать такое место, чтобы оно было достаточно доступным для проведения работ и удобным для последующего обслуживания.
Отключите электроэнергию. Для безопасной установки реле необходимо отключить электрическую цепь, которая питает освещение. Отключение может быть выполнено с помощью автоматического выключателя или извлечением соответствующего предохранителя.
Подключите провода. Реле обычно имеет два контакта — «коммутирующий» и «некоммутирующий». Подключите провода от системы освещения к соответствующим контактам реле

Обратите внимание на правильность подключения фазы и нулевого провода.
Подключите питание. Для работы реле необходимо предоставить ему питание

Подключите фазный провод системы электроснабжения к соответствующему контакту реле.
Установите параметры реле. На реле обычно имеются регуляторы для настройки определенных параметров, таких как время задержки или чувствительность детектора движения. Установите нужные параметры в соответствии с вашими потребностями.
Подключите нагрузку. Подключите провод от реле к осветительному прибору или группе осветительных приборов, которые вы хотите контролировать автоматически.
Включите электроэнергию. После завершения всех подключений и настроек проверьте, что все провода правильно подключены. Затем включите электроэнергию, чтобы протестировать работу системы.

Правильное подключение реле к системе освещения позволит вам автоматически контролировать включение и выключение света, что сделает вашу жизнь более удобной и энергоэффективной.

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

• скачок света,
• выключали электричество,
• работа строителей,
• к соседям приходил электрик,
• какой-то запах,
• дети крутили,
• ударили,
• погрызла собака,
• соседи затопили,
• вчера был ветер,
• иногда плохо срабатывал,
• и т.д.

На этом этапе уже можно выявить направление, в котором двигаться дальше.

Надо проверить правильность подключения, убедиться, что на датчик приходит положенное питание, и если есть индикаторы, то они должны гореть. Некоторые. Иногда. Далее смоделировать ситуацию, при которой он должен срабатывать.

2. Правильность регулировок. Возможно, неправильно установлены регуляторы, и достаточно правильно настроить датчик. Для этого необходимо поставить регуляторы в положения, в которых его включение наиболее вероятно: Уровень освещенности поставить в положение, при котором датчик будет срабатывать и днём, и ночью. Чувствительность установить максимальную. Время работы установить минимальное. В любом случае, стоит покрутить регуляторы, и проанализировать, как ведёт себя датчик, и реагирует ли вообще.

Как выбрать правильное решение для конкретных задач

При выборе между датчиком движения и датчиком присутствия для решения конкретных задач, необходимо учитывать несколько факторов:

1. Точность обнаружения: Датчики движения обычно обладают более высокой точностью обнаружения движущихся объектов, таких как люди или животные. Они активируются только при изменении в инфракрасном излучении, вызванном движением, что делает их идеальным выбором для систем безопасности или автоматического освещения. С другой стороны, датчики присутствия могут обнаруживать статичные объекты, такие как мебель или стены, что полезно для управления освещением или системами автоматического включения/выключения.

2. Расстояние обнаружения: Датчики движения обычно имеют большую дальность обнаружения, что позволяет обнаруживать движущиеся объекты на большем расстоянии. В то время как датчики присутствия могут быть более ограничены по дальности и лучше подходят для небольших помещений или зон обнаружения. При выборе решения необходимо учесть требуемое расстояние обнаружения в соответствии с конкретными задачами.

3

Назначение и функциональность: Важно также понимать, какая именно функциональность требуется от датчика. Датчики движения могут предоставлять информацию о направлении движения и скорости, что полезно для систем отслеживания или управления движущимися объектами

С другой стороны, датчики присутствия могут предоставлять информацию о наличии объекта в зоне обнаружения, что полезно для управления освещением или системами автоматического включения/выключения. Выбор зависит от конкретной задачи и требуемой функциональности.

4. Системные требования: Необходимо учесть системные требования при выборе датчика. Датчики движения и датчики присутствия могут иметь разные методы установки и подключения, а также разные технические характеристики, которые необходимо учесть при интеграции в систему. Убедитесь, что выбранное решение соответствует требованиям вашей системы.

5. Бюджет и стоимость: Наконец, учтите свой бюджет и стоимость выбранного решения. Датчики движения и датчики присутствия могут иметь разные цены, в зависимости от их характеристик и производителя. Сравните различные варианты, чтобы выбрать наиболее подходящее решение по соотношению цены и качества.

В целом, выбор между датчиком движения и датчиком присутствия зависит от конкретного применения и требований. Правильное решение поможет достичь желаемых результатов и повысить уровень автоматизации вашей системы.

Настройка чувствительности реле

Одной из важных функций реле присутствия является возможность настройки его чувствительности. Это позволяет регулировать дальность обнаружения движения и тем самым адаптировать работу светильника под определенные условия и требования пользователей. Настройка чувствительности реле может быть осуществлена с помощью специального регулятора, который обычно находится на задней панели устройства.

Вот некоторые шаги, которые можно предпринять для настройки чувствительности реле:

1. Определите дальность распознавания: Поворачивайте регулятор чувствительности в положение «Максимум» и постепенно снижайте его до тех пор, пока устройство не перестанет реагировать на движение вне определенной дальности.
2. Установите желаемую чувствительность: Если реле слишком чувствительно и включает свет даже при малейшем движении, попробуйте снизить чувствительность до минимального значения, при котором оно все еще реагирует на желаемое движение.
3. Учитывайте окружающие условия: Учтите, что окружающие условия могут влиять на работу реле. Например, сильное освещение окружающей среды или инфракрасное излучение от электрических приборов могут привести к ложным срабатываниям реле. В таких случаях, возможно, потребуется дополнительная настройка или использование других методов.
4. Тестируйте светильник: После настройки чувствительности проведите тестовое обнаружение движения, чтобы убедиться, что светильник включается и выключается в соответствии с требуемыми условиями.

Помните, что настройка чувствительности реле может потребовать некоторого времени и экспериментов

Важно выбрать оптимальные настройки, которые обеспечат надежную и эффективную работу светильника в соответствии с вашими потребностями

Изготовление своими руками

Собственноручная сборка представляет альтернативу фабричному устройству, если не подходят параметры. В конструкции применяются недорогие элементы, а для повышенной нагрузки ставится 2 реле.

Потребуются части:

• блок питания;
• транзистор с p-n-p-переходом;
• резистор;
• реле;
• фотоэлемент.

Используется низковольтный (5 – 12 В) блок в соответствии с нагрузкой, например, числом ламп. К аноду фотоэлемента присоединяется ограничительное для тока сопротивление, а к катоду припаивается положительный полюс питания. Один выход резистора подключается к минусу, а другой подключается к ограничивающему сопротивлению.

Схема

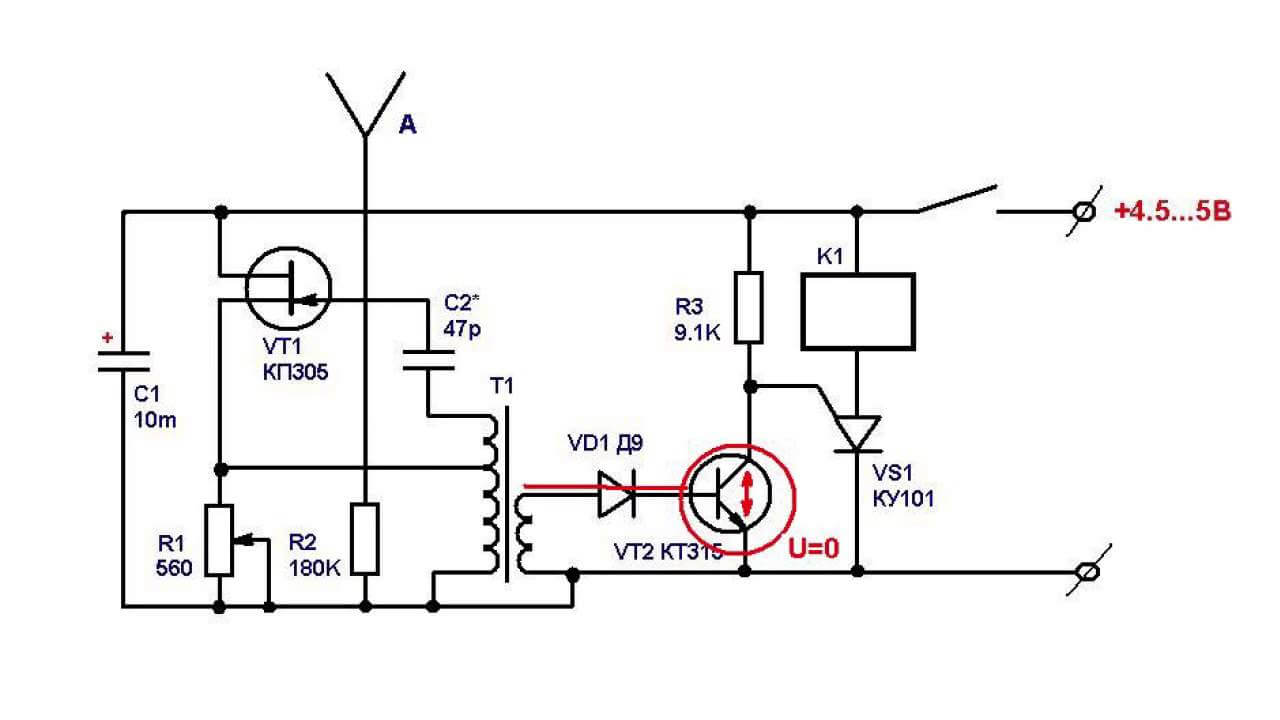

Принципиальная схема датчика прсутствия

В середине детектора ставятся фотоэлементы для приема волн. Элементы закрываются общей линзой, содержащей в составе множество мелких линз для сосредоточения ИК лучей перед подачей на отражатели. При движении фокус сдвигается с элемента и пропадает на одном стекле, но показывается на другом. Датчик срабатывает после нескольких подобных пропаж и появлений.

Устройство содержит генератор волн, усилитель и компрессор. После возвратного приема измеряется сдвиг по частоте, находится скорость движения. Конденсатор в схеме уравнивает частоту с резонансным показателем антенны. Датчик собирается на плате из стекловолокнистого материала и закрывается корпусом, антенна выходит наружу.

Схемы подключения

У датчиков движения с одним встроенным контактом обычно имеется три клеммы. Две из них служат для питания ДД. На одну из клемм подается фаза. Фазная клемма помечается символом L. На другую клемму подается ноль (N). Третий вывод – выход фазы с контакта. В некоторых случаях замыкающий контакт имеет два вывода. Тогда, для подключения фазы с контакту, между одной из клемм контакта и клеммой L устанавливают перемычку.

Схема будет работать следующим образом. При появлении человека в зоне обнаружения, датчик движения сработает, замкнется встроенный контакт и подаст фазу на лампу. Лампа будет гореть, пока будет продолжаться движение или не закончится выдержка времени. После окончания временной выдержки контакт разомкнется. Для того чтобы не совершать ненужных движений чтобы зажечь лампу вновь, можно установить выключатель, с помощью которого можно зашунтировать (замкнуть) встроенный контакт датчика движения. С помощью выключателя можно будет включить свет, чтобы он горел постоянно.

Часто с помощью датчиков движения управляют светильниками в местах, где имеется естественное освещение в светлое время суток. В таких случаях целесообразно применять ДД со встроенным датчиком освещенности, который днем блокирует работу аппарата.

Параллельная работа двух датчиков

Случается, что зона обнаружения одного датчика движения не покрывает всего помещения, где может появиться человек. Такая ситуация характерна, например для длинного коридора, когда свет должен загореться независимо от того, в каком конце коридора появится человек. В этом случае можно использовать два датчика движения работающие параллельно. Нетрудно заметить, что данная схема, с электрической точки зрения, мало отличается от схемы с выключателем.

Параллельная работа двух датчиков движения.

Как и в схеме с выключателем оба контакта датчиков движения включены параллельно и взаимно шунтируют друг друга. То есть, лампа включится при срабатывании любого из двух датчиков. Данная схема масштабируема. Это означает, что можно бесконечно наращивать количество датчиков движения работающих параллельно. Увеличение количества датчиков может потребоваться, например, для освещения лестниц имеющих несколько пролетов.

Важно! Используя подобные схемы нужно обязательно помнить, что все датчики движения должны питаться от одной и той же фазы. В случае несоблюдения этого правила, при одновременном срабатывании двух датчиков, может произойти короткое замыкание.

Иногда с помощью датчиков движения приходится управлять более мощными нагрузками, чем одна или несколько лампочек

Тогда в силу вступает ограничение по максимально допустимому току встроенного контакта. Предельно допустимый коммутируемый ток можно узнать из паспорта изделия. Часто производители указывают этот ток на корпусе прибора. Если ток потребления нагрузки превышает «возможности» датчика движения, тогда нагрузку включают с помощью магнитного пускателя, а управление пускателем осуществляют с помощью датчика движения

Иногда с помощью датчиков движения приходится управлять более мощными нагрузками, чем одна или несколько лампочек. Тогда в силу вступает ограничение по максимально допустимому току встроенного контакта. Предельно допустимый коммутируемый ток можно узнать из паспорта изделия. Часто производители указывают этот ток на корпусе прибора. Если ток потребления нагрузки превышает «возможности» датчика движения, тогда нагрузку включают с помощью магнитного пускателя, а управление пускателем осуществляют с помощью датчика движения.

Как подключить датчик движения.

Часто датчики движения могут находиться на значительном расстоянии от управляемой нагрузки. При этом приходится прокладывать довольно длинные кабельные трассы. Это может быть сопряжено со значительными материальными затратами, а, иногда, и просто невозможно. Для этих случаев производители предлагают датчики движения со встроенным радиоканалом (беспроводные ДД). В последнее время подобные аппараты находят широкое применение в системах «умного дома».

Приступаем к сборке

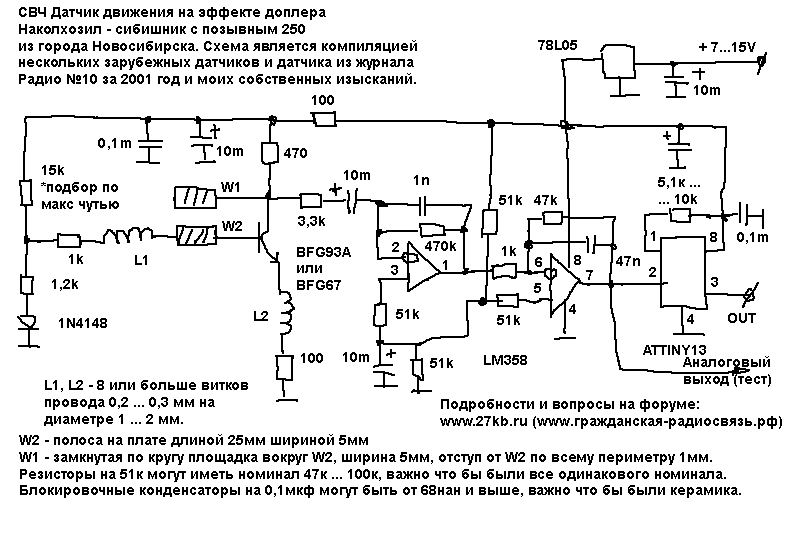

Для того чтобы собрать датчик, вам нужна будет приведенная ниже схема.

Схема

Помимо этого вам понадобится:

• генератор СВЧ;
• транзистор КТ371 (КТ368), который должен быть предварительно усилен КТ3102;
• компаратор;
• микросхема К554СА3.

Все необходимые компоненты для сборки можно отыскать на радиорынке или в специализированных магазинах электроники.По этой схеме необходимо собрать и припаять вышеперечисленные элементы.По приведенной схеме сенсор будет работать так:

• генератор вырабатывает СВЧ сигнал;
• далее он передается на штыревую антенну;
• затем сигнал отражается от перемещающегося в контролируемой зоне объекта;
• в результате получается частотный сдвиг;
• затем происходит его возврат на антенну и СВЧ генератор.

На данном этапе он будет работать по принципу приемника прямого преобразования. Это связано с тем, что полученный сигнал преобразуется в инфразвуковой (низкой частоты).После преобразования сигнала происходит следующее:

• теперь уже полученные низкочастотные колебания, попадая на предварительный усилитель, усиливаются;
• затем они передаются на компаратор и преобразуются в импульсы (прямоугольные).

Если отражение сигнала не происходит, то на выходе с компаратора получается напряжение высокого уровня.Подстроечный конденсатор необходим для установления частоты. Она должна быть равна резонансной частоте, имеющейся у антенны.

С конструктивной точки зрения, прибор должен выполняться на печатной схеме, выполненной из стеклотекстолита. Плата должна размещаться на пластмассовом корпусе.

Печатная схема (пример)

В качестве антенны можно использовать кусок жесткого провода. Для ее изготовления лучше выбрать медный провод. Его припаиваем к контактной площадке полученной платы. Вывод антенны осуществляется через выход на корпусе. Специалисты рекомендуют располагать антенну вертикально.Помните, что в непосредственной близости от собранного своими руками датчика не должны размещаться любые экранирующие предметы. Помимо этого следует знать, что для нормального функционирования спаянного изделия его общий провод должен обладать емкостной связью с землей.

Кратко о датчиках

Один из самых простых видов датчиков — концевой выключатель или самовозвратная кнопка (без фиксации).

Она устанавливается у двери и реагирует на ее открытие и закрытие.  С помощью нехитрой схемы данный аппарат включает свет в холодильнике. Ей можно оснастить кладовку или тамбур прихожей, дверь в подъезде, дежурную светодиодную подсветку, использовать данный выключатель как сигнализацию, которая оповестит об открытии или закрытии двери. Недостатками конструкции могут являться сложности в установке, и порой непрезентабельный внешний вид.

Аппараты, на основе геркона и магнита, можно заметить на дверях и окнах охраняемых объектов. Их принцип работы очень похож на работу кнопки. Геркон может размыкать или соединять контакты при поднесении к нему обычного магнита. Таким образом, сам геркон устанавливается на дверной проем, а магнит вешается на дверь. Такая конструкция аккуратно выглядит и используется чаще, чем обычная кнопка. Недостаток устройств в узко специализированном применении. Для контроля открытых территорий, площадей, проходов они не годны.

Для открытых проходов существуют устройства, реагирующие на изменения в окружающей среде. К ним относятся фотореле, емкостные (датчики поля), тепловые (PIR), звуковые реле. Для фиксации пересечения определенного участка, контроля препятствия, наличия движения какого-либо объекта в зоне перекрытия, используют фото или звуковые эхо устройства.

Принцип работы таких датчиков основан на формировании импульса и его фиксации после отражения от объекта. При попадании в такую зону предмета, изменяется характеристика отраженного сигнала, и детектор формирует сигнал управления на выходе.

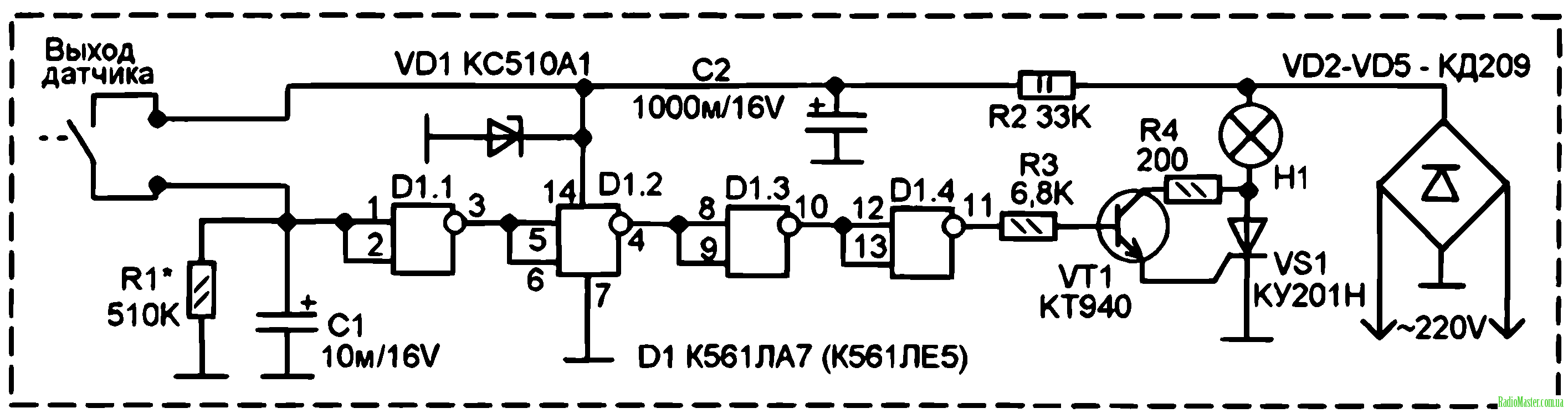

Для наглядности представлена принципиальная схема работы фотореле и звукового реле:

Детектор препятствия

Датчик пересечения

В качестве передающего устройства в оптических датчиках используются инфракрасные светодиоды, а в качестве приемника – фототранзисторы. Звуковые датчики работают в ультразвуковом диапазоне, поэтому их работа для нашего уха кажется бесшумной, однако каждый из них содержит маленький излучатель и улавливатель.

К примеру, замечательно снабдить детектором движения зеркало с подсветкой. Включение освещения будет происходить только в тот момент, когда человек будет находиться непосредственно возле него. Не желаете сделать такую подсветку зеркала самостоятельно?

Это интересно: Что значит световой поток и сила света для светильников и ламп: разбираем в общих чертах

Классификация датчиков

Есть разнообразные способы классификации, по которым определяется датчик присутствия для включения света. Они могут реагировать на:

• Звук;
• Ультразвук;
