Датчик объема для охранной сигнализации: принцип работы и критерии выбора

Особенности использования датчиков объема для защиты машины

Используемые в датчиках объема для , различных видов, принципы действия имеют, как положительные моменты, так и отрицательные. Ниже рассмотрим основные виды устройств, сопрягаемых с сигнализациями автомобилей. Устанавливаемые в салоне авто приборы, передающие оповещение автосигнализации, после обнаружения помехи, характеризуются по видам.

Ультразвуковыми датчиками сканируется внутренняя часть салона автомобиля. Положительными моментами приборов Старлайн являются:

Невысокая стоимость;
Независимость от температуры окружающей среды, предметов;
Сохранение рабочего состояния, своевременная передача данных при любых метеорологических условиях;
Обнаружение объектов из различных материалов.

Существует ряд негативных особенностей: невозможность передать оповещение сигнализации машины с большого расстояния; отсутствие реакции на замедленные действия. Ультразвуковые модели негативно влияют на животных, птиц.

Для инфракрасных систем Starline характерным является реакция на разность температур среды и объекта проникновения в автомобиль. Автосигнализация моментально получает оповещения. Положительным является:

Возможность точных настроек критериев обнаружения;
Регистрируются предметы, имеющие собственные температурные параметры;
Отсутствие воздействий на одушевленные предметы (люди, животные), функционируют исключительно в режиме приема.

Негативно то, что датчиком объема оповещается автосигнализация машины в случае отличия температур внутри салона и постороннего предмета. Проблемы создаются, например, солнечными излучениями. Злоумышленниками могут применяться материалы со свойством поглощения теплового излучения и дальнейшего проникновения в машину.

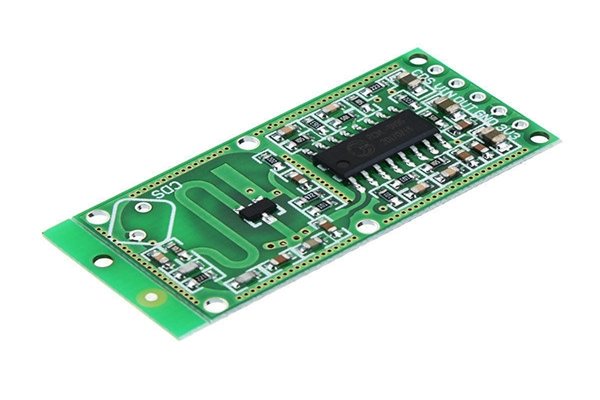

Используя принцип электромагнитных волн в микроволновых моделях, изготовители применили метод радара. Чувствуя препятствие, измерителем Старлайн передаются сведения сигнализации автомобиля. Включение микроволновых приборов в контур автосигнализации Starline позволяет:

Определять подозрительные движущиеся объекты в салоне, за пределами автомобиля;
Устанавливать приборы, работающие не зависимо от температур обнаруженных объектов, окружающей среды;
Фиксацию, передачу данных автосигнализации о минимальных движениях обнаруженных предметов;
Установить устройства в потаенных местах салона автомобиля, подсоединить к автосигнализации.

Это то, что хорошего у микроволновых систем. Не обделены они и недостатками. В комплекте с сигнализацией значительно увеличивается стоимость. Опасны для живых организмов. Срабатывают при обнаружении предмета за пределами зон контроля.

Виды объемных датчиков

Итак, прежде чем разобрать тип устройства и способы его подключения, рассмотрим виды объемных датчиков. В зависимости от условий и тех задач, которые возлагаются на него, потребуется выбрать тот или иной тип.

Акустические

Такой датчик работает весьма примитивно: пользователь устанавливает уровень шума, превышение которого запускает сигнализацию. Однако ложных срабатываний не избежать, поэтому популярные производители оснащают свои устройства фильтром, который заглушает внешние и случайные шумы

Это, пожалуй, один из наиболее важных аспектов, на который нужно обратить внимание при выборе. В противном случае будет много ложных срабатываний и некорректная работа в целом

Микроволновые и ультразвуковые

Они основаны на эффекте Доплера, согласно которому длина волны измеряется только при ее отражении от предмета, находящегося в движении. Принцип работы заключается в следующем: внутри устройства есть «генератор», создающий высокочастотное излучение, которое при «наложении» на движущийся объект изменяет свою длину и «отражается» в приемник. Ее значение может изменяться как в большую, так и в меньшую сторону — все зависит от положения объекта. Собственно, вернувшаяся в приемник волна фиксируется «генератором», что ее произвел, и запускается сигнализация.

Однако использование датчиков объема с микроволнами для сигнализации осложняется одним важным условием — необходимо исключить любые помехи, источниками которых являются другие электроприборы. Это может вызывать ложные срабатывания, а в редких случаях выход устройства из строя. Помимо, использование ультразвуковых датчиков не рекомендуется в тех помещениях, где находится много людей или животных. Они негативно влияют на здоровье, и потому используются только на тех объектах, где скопление людей сведено к минимуму.

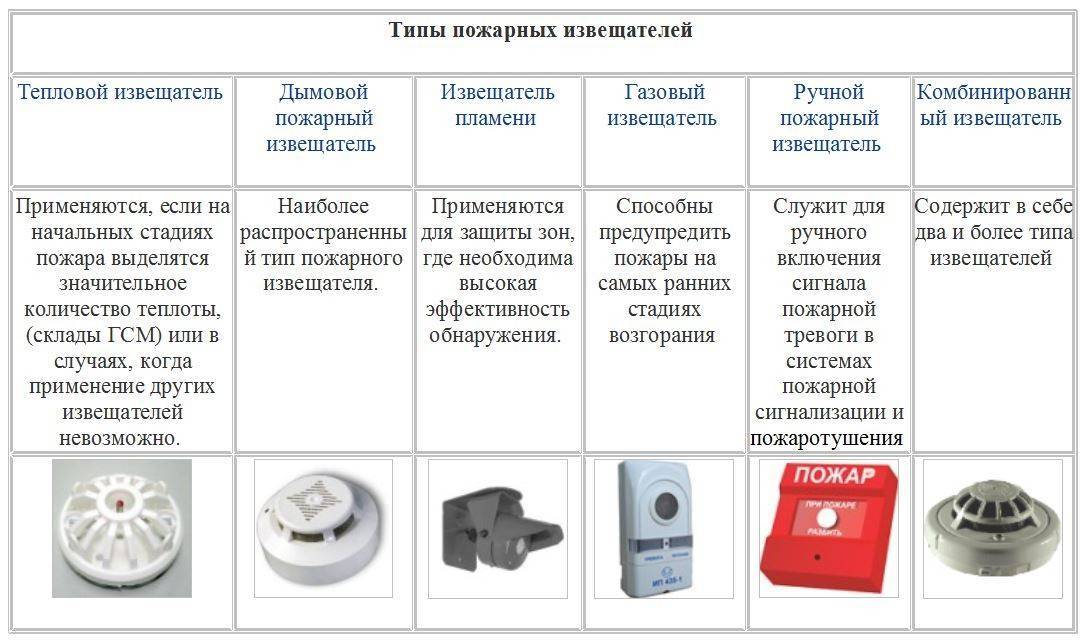

Тепловые

Их настраивают на конкретную температуру. Если ее значение в помещении превышается, то срабатывает сигнализация. Этот тип хорошо проявляет себя в охранной сигнализации, нацеленной на обнаружение пожара. Затронуть же здесь надо то, что используются в качестве сенсорного элемента. Существует несколько вариантов: биметаллические пластины, терморезистор, легкоплавкие материалы или оптическое волокно, которое способно менять сопротивление при высоких температурах.

Инфракрасные

Этот вид наиболее популярный в применении для охранных сигнализаций. Все это благодаря тому, что ложные срабатывания у них практически отсутствуют, а реакция на посторонние объекты срабатывает почти всегда безотказно. Их преимущество перед тепловыми также заключается в том, что если первые реагируют только на изменение в температурных режимах, то инфракрасные реагирует на появление теплового источника.

Преимуществом это является потому, что температура человека, животного или автомобиля несколько превышает ту, что есть у предметов, которые расположены в помещении. Такая разница фиксируется датчиком и после производится соответствующая подача уведомления или включение сигнализации. Объемные датчики такого типа также могут быть использованы для систем умного дома, если необходимо сделать включение света при появлении человека в комнате.

Если же говорить об отличительных свойствах, то в качестве таковых может выступать конструкция, которая практически всегда остается одной и той же. Зачастую она не зависит от модификации, а потому может оставаться прежней на протяжении нескольких технических поколений. Представляет она собой следующее:

оптика — линза Френеля, которая способна «оценить» пространство либо лучом, либо широким форматом;
элемент для пожарочувствительности — два сенсора, один из которых стабильно работает при нормальной температуре, а второй включает сигнализацию при ее повышении;

Однако все эти новшества будут бессмысленными, если не разместить датчик правильно и не настроить элемент, отвечающий за чувствительность. Не стоит также располагать его в те помещения, в которых присутствуют батареи или другие пассивные приборы с нагревом, так как это провоцирует ложные срабатывания.

Комбинированные

Такие датчики универсальны, но несмотря на это редко используются в охранных сигнализациях. Суть их проста — они комбинируют в себя сразу несколько технологий. Одно устройство может использовать сразу два и более канала. В идеале это приводит к тому, что есть возможность одновременного использования инфракрасного и микроволнового методов. И хотя это эффективно, но требует более тонкой «настройки» того помещения, где он будет расположен. В условиях организации реализация такого крайне тяжела, поэтому комбинированные датчики хороши для дома, но не для корпоративного сегмента.

Некоторые подробности

Для небольших объектов можно использовать недорогие профессиональные устройства сигнализации. Но, например, не имеет смысла тратить такую же сумму на обеспечение безопасности дома для отдыха. Плюс обслуживание. Это тоже не будет стоить дешево. А иногда вам просто необходимо отпугнуть незваного гостя, включив сирену, которая сработает, когда он войдет на территорию.

В последние годы, например, возросла важность охраны территории загородных домов, коттеджей и крыш. В частности, многие люди включают такую систему безопасности ночью, когда находятся дома

Периметральные датчики можно разместить внизу забора, в середине забора или на вершине забора. Ограждения могут быть выполнены из различных материалов: бетона, кирпича, сетки-рабицы, профнастила и других конструкций и материалов.

Требование к качеству обнаружения. Чем меньше слепых зон, чем больше датчиков, тем выше цена. Конечно, длина периметра влияет на цену — чем он длиннее, тем дороже система. Иногда системы видеонаблюдения устанавливаются в сочетании с системой защиты периметра.

Установка трех лучевых датчиков на вершине кирпичного забора

Инфракрасные извещатели типа QUAD

Стоит также упомянуть инфракрасные детекторы QUAD. Задача любого беспроводного детектора движения — обнаружить только движение нарушителя, не реагируя на вторичные действия. На практике оказывается, что это не так просто, поскольку человек, животное, сквозняк в помещении или заходящее солнце вызывают очень похожие пироэлектрические явления

Поэтому важной задачей стало создание устройства, способного отличить тревожные события от ложных тревог, вызванных одним из этих факторов

Одним из способов снижения восприимчивости детекторов к ложным срабатываниям была разработка детектора с использованием двух пироэлектрических детекторов, расположенных горизонтально рядом друг с другом. Сконструированный таким образом детектор имеет вдвое большую площадь обнаружения, чем одиночный пироэлектрический детектор. Исключение ложных тревог основано на логическом суммировании сигналов от двух детекторов. Они подключены таким образом, что изменение их полярности в результате обнаружения излучения всегда противоположно.

Конечно, это решение не идеально. Благодаря технологическому прогрессу все чаще используется другое решение. Если в одном датчике движения Wi-Fi можно использовать два пироэлектрика, почему бы не использовать больше. Такой образ мышления привел к разработке инновационной технологии QUAD, которая позволяет использовать целых четыре пироэлектрических детектора.

Что за датчик такой?

Датчик объема является разновидностью датчиков движения. Такие приборы известны в мире еще и под названиями радиоволновый, радарный, микроволновый датчик. С его помощью можно организовать автоматическое включение и выключение света при определенных заданных условиях. Как и датчики движения, эти устройства применяются для самостоятельного включения света в различных помещениях. При этом схема и принципы работы данных устройств практически неотличимы друг от друга.Их установка предполагает несколько преимуществ:

Рабочий прибор

для включения света достаточно просто зайти в комнату;
нет необходимости использовать выключатели;
значительная экономия электроэнергии, так как свет включается только тогда, когда в этом имеется необходимость;
свет будет зажигаться в помещении, даже если зашел ребенок. Это очень полезно, особенно когда дети самостоятельно не могут дотянуться до выключателя. В результате значительно снижается риск их травмирования по причине отсутствия света в комнате;
прибор можно установить в любой комнате дома, даже в туалете.

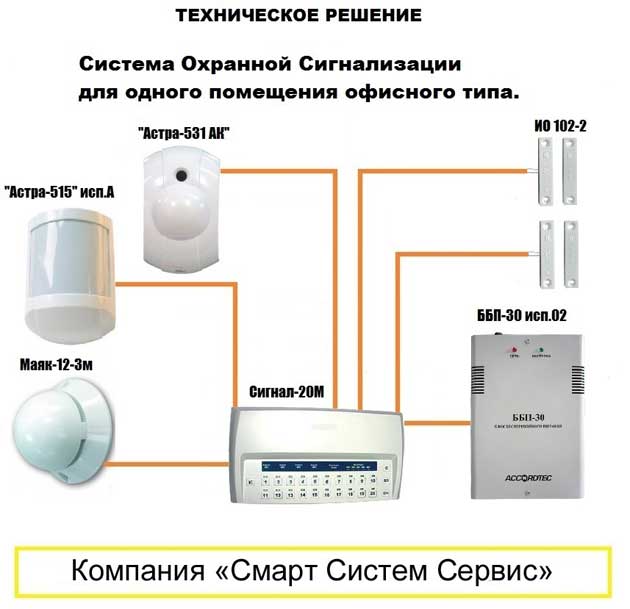

Зачастую такие устройства используются в качестве составных частей охранной системы. Поэтому их установка рациональная в подъезде, в гаражах и т.д. Монтаж подобных приборов в любом помещении дома (в гостиной, спальне, кухне, туалете, ванной и т.д.) будет не столь рационален. Наиболее эффективным элементом охранной сигнализации такой датчик проявит себя в коридоре и помещениях, в которых имеются просторные окна. Благодаря точности настройки он может среагировать на нарушение целостности стекла. Из-за этого они и ценятся как элементы охранных систем.Отдельно стоит отметить, что такие устройства при желании можно смонтировать своими руками. Главное купить качественные детали для сборки.

Принцип установки

Место размещения

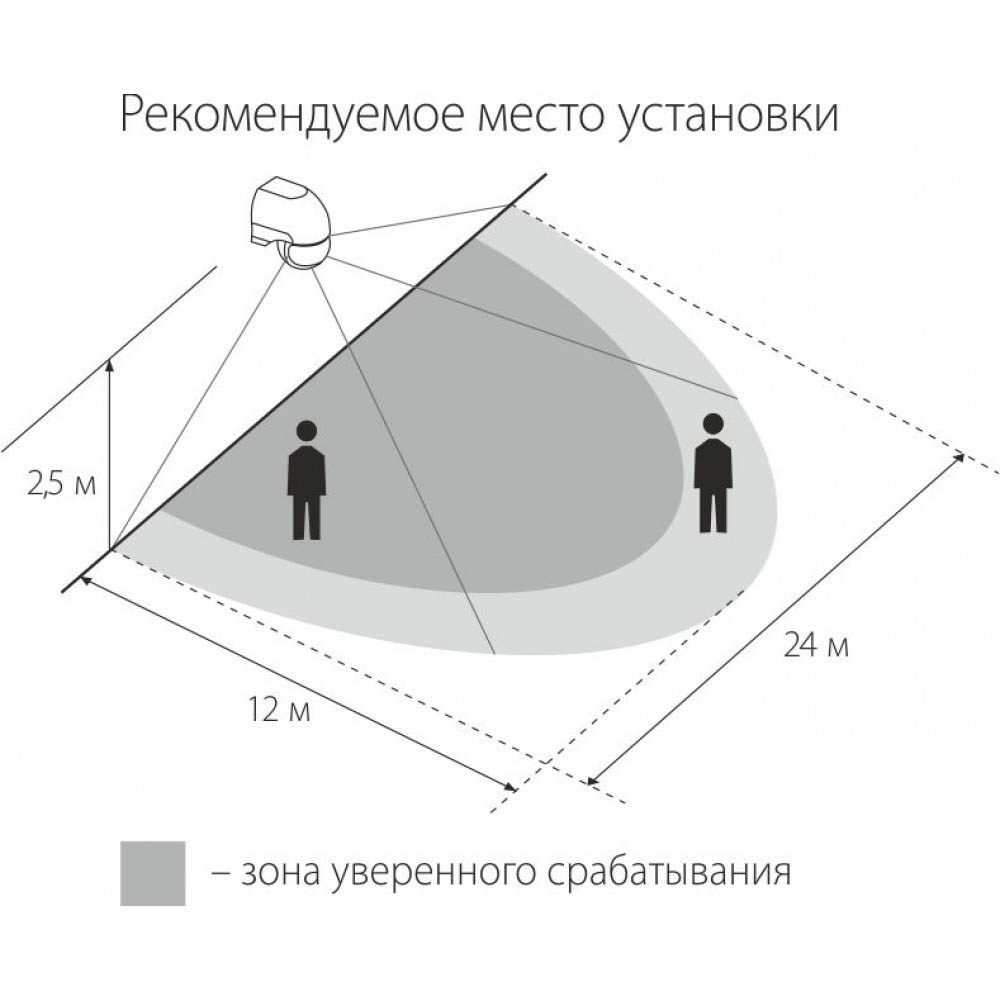

Эффективность работы датчиков объема дома или на улице во многом определяется тем, насколько правильно была произведена их установка. Здесь существуют строгие правила, которые всегда указываются в инструкции к прибору.

Очень большое значение на этом этапе имеет правильный выбор места будущей локализации прибора. Во многих ситуациях оптимальным местом установки устройства является угол комнаты или дома. В таком случае радиус работы прибора будет оптимальным.
Кроме этого необходимо учитывать влияние на работу датчика батарей, микроволновых печей, кондиционеров, вентиляторов и т.д. В противном случае возможна некорректная работа устройства, вследствие чего могут быть ложные срабатывания.

Установка

Для того чтобы объемный извещатель выполнял свою функцию, не допускал ложных срабатываний, был защищен от физических и внешних воздействий, при его установке необходимо соблюдать определенные правила.

Принцип установки

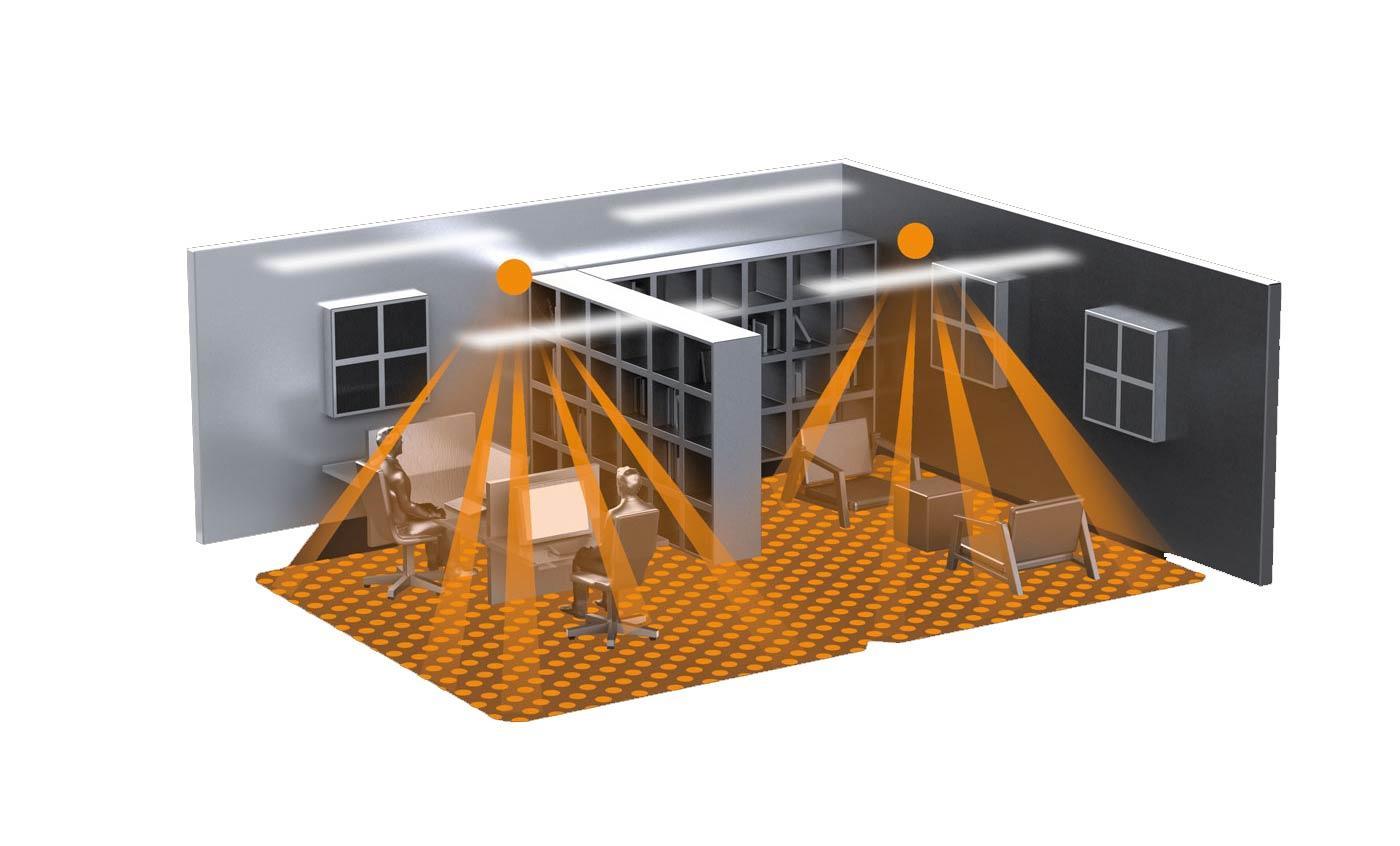

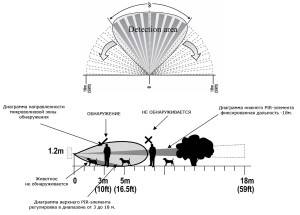

Принцип установки объемных датчиков движения предполагает расстановку приборов с учетом особенностей самих приборов и окружающего пространства. Наиболее важными характеристиками объемного датчика движения являются:

диапазон в метрах;
диапазон обнаружения 120-360⁰;
защита от преследования.

При наружном применении особое значение имеют класс пылевлагозащиты и антивандальное исполнение.

Если устройство не в состоянии полностью охватить необходимую площадь, устанавливают несколько устройств, следя за тем, чтобы они не мешали друг другу.

Монтажные работы

При наличии приличных знаний в области электротехники и сантехники, инструмента и умелых рук самостоятельная установка объемного датчика движения не вызовет затруднений.

После выбора и покупки устройства, пожалуйста,

Обратитесь к руководству пользователя (оно входит в комплект каждой системы, обычно в коробку входит буклет с инструкциями по установке и настройке).
Выберите лучшее место и сделайте соответствующую проводку.
Демонтируйте устройство и прикрепите его в соответствии с первоначальной компоновкой.

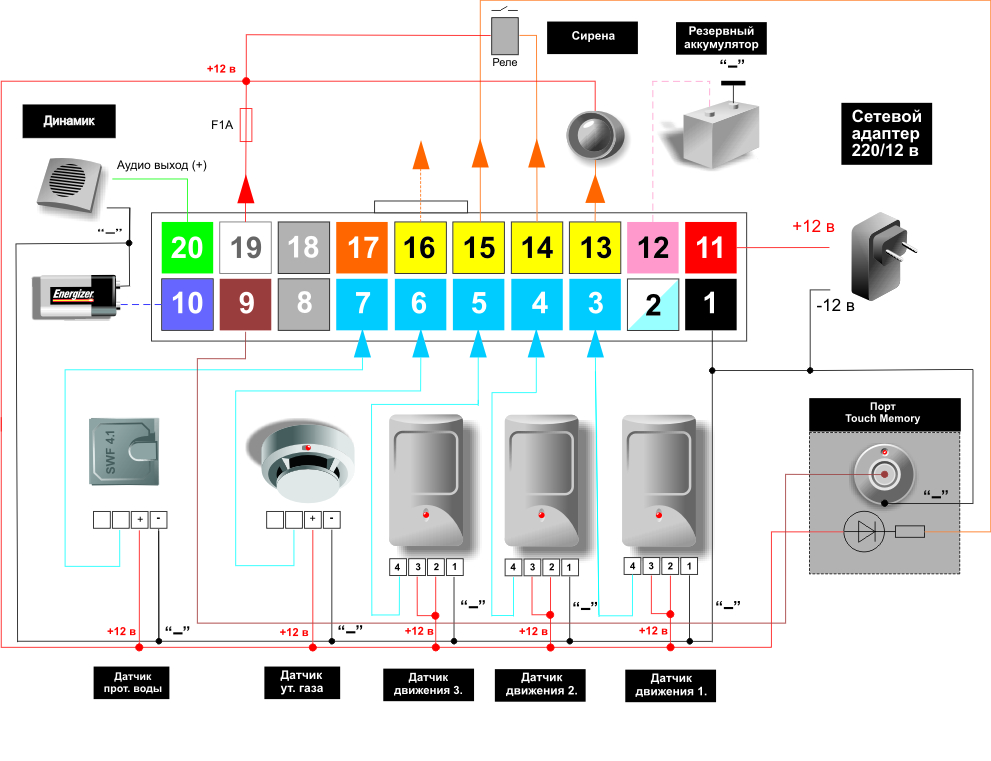

Подсоедините жгут проводов в соответствии с предоставленной схемой подключения.
Закройте устройство.
Активируйте систему сигнализации и выполните необходимые настройки.

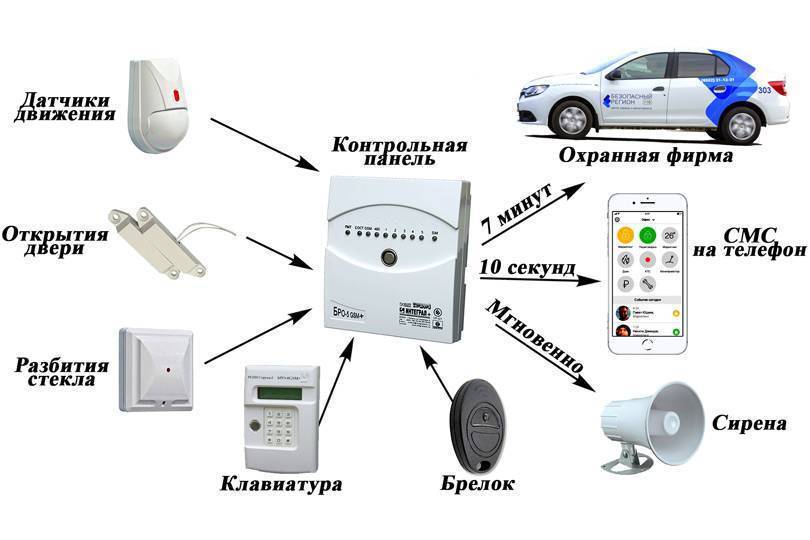

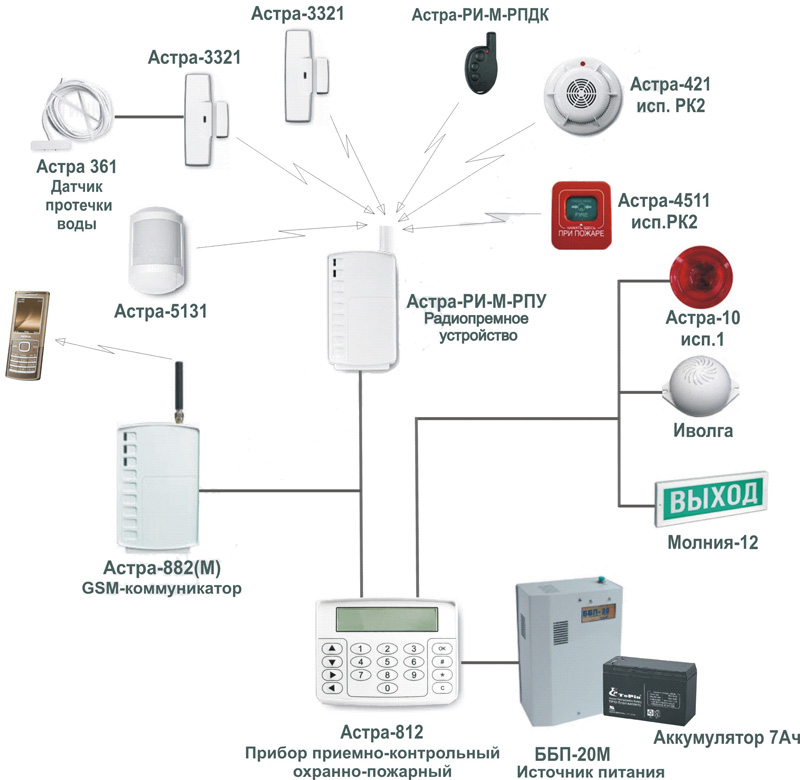

Подключение беспроводного датчика к системе сигнализации GSM упрощает монтажную работу, поскольку она должна быть возможна только для мощности при установке устройства.После выбора этой опции владелец сможет получать уведомления для активации датчика независимо от местоположения.

Тип устройства

Помимо видов, которые подразумевают под собой разные принципы работы, существует также отличие по принятию той информации, что они фиксируют в помещении. Это в той же мере относится к тем датчикам объема, что используются для автосигнализации.

Активный

По своему устройству такой датчик чуть более сложный, так как имеет в строении генератора и приемное устройство, что несколько повышает шансы на срабатывание. Это обусловлено тем, что используется принудительное — активное — сканирование, которое также требует дополнительных источников питания. Сигнал, которые отражается и передается обратно в датчик также имеет иные параметры, нежели при пассивном сканировании.

Пассивный

Это простая в своей реализации технология, которая нацелена на аналитику данных исключительно из внешней среды. Производится фиксация положений или направления движения — не более. Помимо, отсутствует необходимость в использовании дополнительных источников питания.

Что представляет собой датчик объема starline?

Датчик объема starline еще называют радарным, микроволновым и радиоволновым. Его популярность среди владельцев автомобилей уступает разве что знаменитому шок-сенсору. Однако, к своему завершению подходят модные тенденции к расширению предупредительной зоны машин, что в итоге приводит к активации сигнализации. Датчик замечательно выполняет функцию дополнительной охраны на случай, если не сработает установленный шок-сенсор. Ультразвуковой датчик может сработать от сквозняка, а радиоволновой активирует сигнализацию только в случае, если под воздействием ветра поднимется лист бумаги или, например, целлофановый пакет.

Качество функционирования во многом обуславливается соблюдением всех существующих правил установки. Дело в том, что микроволновое излучение не проходит через металлические изделия и поверхности с мелкими ячейками. К датчику объема starline прилагается инструкция, в которой обозначены оптимальные места для установки. Лучше всего довериться инструкциям разработчика, который отлично знает направленность области чувствительности прибора и многие другие его функциональные особенности.

Виды датчиков и их преимущества

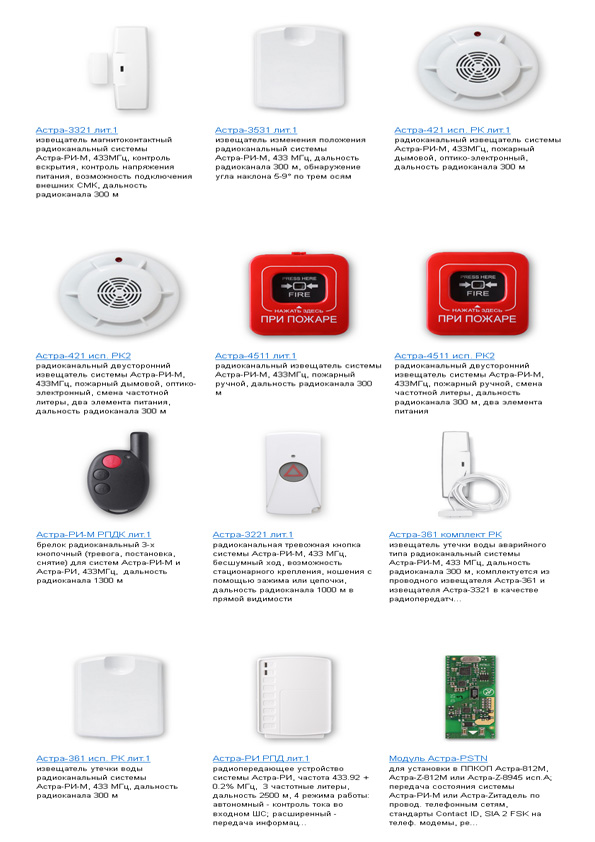

Объемные извещатели – это приборы, фиксирующие перемещение предметов в контролируемом помещении. Они подразделяются на:

Активные
Пассивные

Первые посылают сигнал и принимая его обратно, рассчитывают время, потраченное на его перемещение в две стороны. Если в какой-то момент его значение изменяется,прибор принимает решение о том, что предмет был перемещен и формирует тревожное сообщение. Поскольку активные объемные датчики работают в ультразвуковом режиме, то допускается нахождение их под напряжением только на объекте, где отсутствуют люди. В большинстве случаев это правило не соблюдается, что оказывает негативное влияние на здоровье человека и поэтому такое оборудование в современных системах практически не применяется.

Пассивные датчики объема охранные идеально подходят для дома, они способны улавливать ИК излучение, исходящее от окружающих объектов, и срабатывают на движение человека. Факт перемещения прибор регистрирует при помощи линзы, состоящей из секторов. Причем, если происходит пересечение сектора в направлении перпендикуляра, до устройство срабатывает гораздо быстрее, чем если злоумышленник будет перемещаться вдоль.

Выпускаются модели,способные изменять диапазон зоны контроля, которые работают не на весь объем, а как штора. Такого эффекта добиваются заменой линзы.

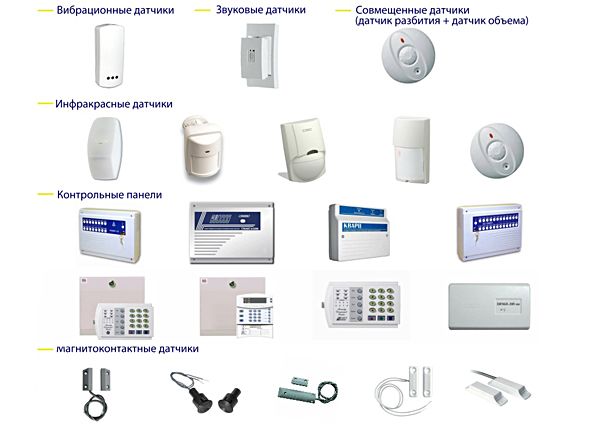

Объемные датчики бывают:

Радиоволновые – способны обнаружить проникшего на контролируемую территорию человека, в них при формировании сигнала происходит размыкание контактов исполнительного реле
Ультразвуковые используются для осуществления контроля над объектом с ограниченным пространством (витриной)
Разбития стекла – оснащены встроенным микрофоном, фиксирующим звуки, соответствующие разбиванию стеклянной поверхности
Фотоэлектрические – подают сигнал тревоги при пересечении луча человеком, они считаются основными для оснащения периметральной сигнализации
Микроволновые – самостоятельно практически не применяются, а только в паре с ИК датчиками

Разновидности по принципу работы

Построение системы сигнализации с использованием датчиков объема прежде всего основано на принципе работы сенсора. В основе работы устройства стоит тот или иной закон физики или химии. От этого зависит размеры устройства, его назначение, технические данные.
